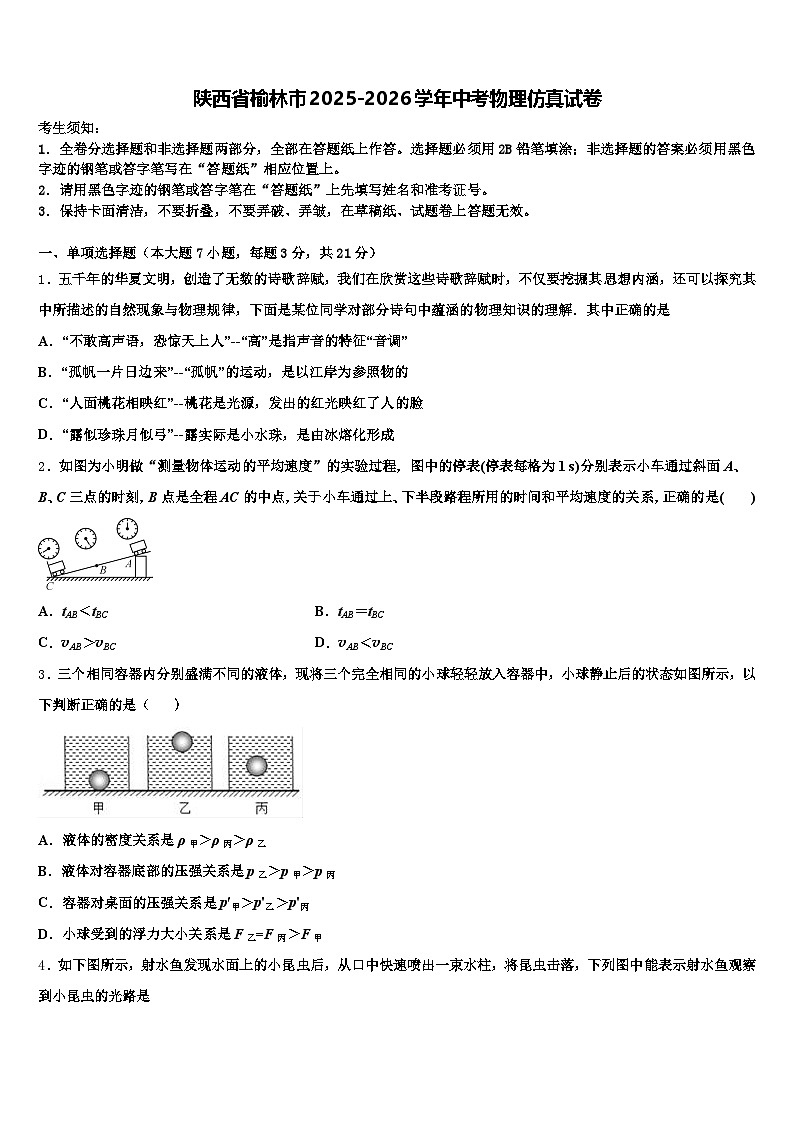

陕西省榆林市2025-2026学年中考物理仿真试卷（含答案解析）

这是一份陕西省榆林市2025-2026学年中考物理仿真试卷（含答案解析），共19页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解．其中正确的是
A．“不敢高声语，恐惊天上人”--“高”是指声音的特征“音调”
B．“孤帆一片日边来”--“孤帆”的运动，是以江岸为参照物的
C．“人面桃花相映红”--桃花是光源，发出的红光映红了人的脸
D．“露似珍珠月似弓”--露实际是小水珠，是由冰熔化形成
2．如图为小明做“测量物体运动的平均速度”的实验过程，图中的停表(停表每格为1 s)分别表示小车通过斜面A、B、C三点的时刻，B点是全程AC的中点，关于小车通过上、下半段路程所用的时间和平均速度的关系，正确的是( )
A．tAB＜tBCB．tAB＝tBC
C．vAB＞vBCD．vAB＜vBC
3．三个相同容器内分别盛满不同的液体，现将三个完全相同的小球轻轻放入容器中，小球静止后的状态如图所示，以下判断正确的是（ ）
A．液体的密度关系是ρ甲＞ρ丙＞ρ乙
B．液体对容器底部的压强关系是p乙＞p甲＞p丙
C．容器对桌面的压强关系是p'甲＞p'乙＞p'丙
D．小球受到的浮力大小关系是F乙=F丙＞F甲

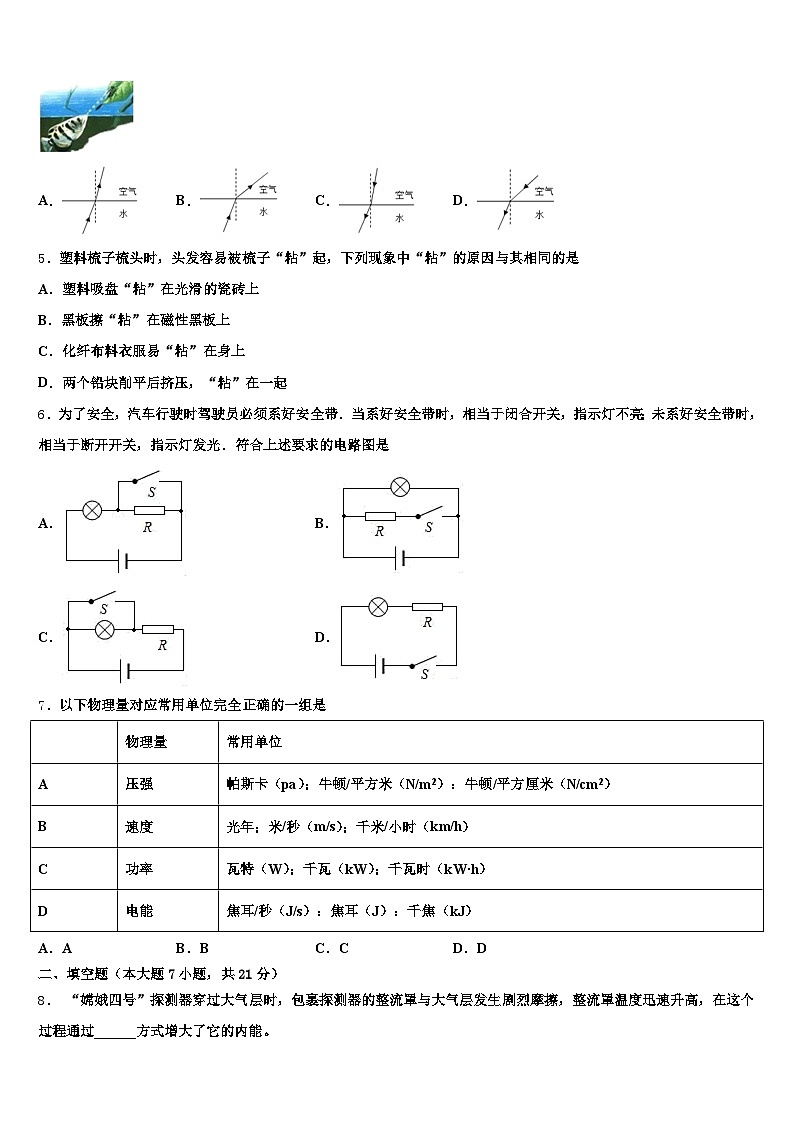

4．如下图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落，下列图中能表示射水鱼观察到小昆虫的光路是
A．B．C．D．
5．塑料梳子梳头时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是
A．塑料吸盘“粘”在光滑的瓷砖上
B．黑板擦“粘”在磁性黑板上
C．化纤布料衣服易“粘”在身上
D．两个铅块削平后挤压，“粘”在一起
6．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是
A．B．
C．D．
7．以下物理量对应常用单位完全正确的一组是
A．AB．BC．CD．D
二、填空题（本大题7小题，共21分）
8． “嫦娥四号”探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，整流罩温度迅速升高，在这个过程通过______方式增大了它的内能。

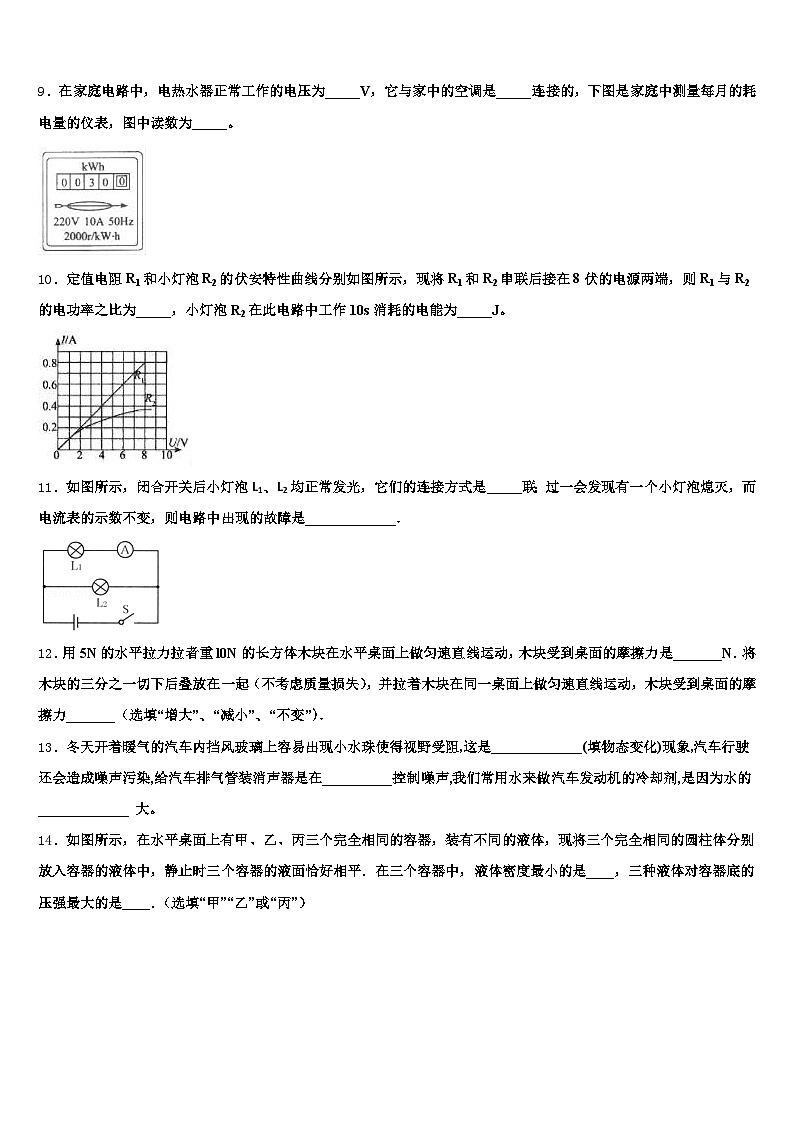

9．在家庭电路中，电热水器正常工作的电压为_____V，它与家中的空调是_____连接的，下图是家庭中测量每月的耗电量的仪表，图中读数为_____。
10．定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示，现将R1和R2串联后接在8伏的电源两端，则R1与R2的电功率之比为_____，小灯泡R2在此电路中工作10s消耗的电能为_____J。
11．如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是_____联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是_____________．
12．用5N的水平拉力拉者重l0N的长方体木块在水平桌面上做匀速直线运动，木块受到桌面的摩擦力是_______N．将木块的三分之一切下后叠放在一起（不考虑质量损失），并拉着木块在同一桌面上做匀速直线运动，木块受到桌面的摩擦力_______（选填“增大”、“减小”、“不变”）．
13．冬天开着暖气的汽车内挡风玻璃上容易出现小水珠使得视野受阻,这是_____________(填物态变化)现象,汽车行驶还会造成噪声污染,给汽车排气管装消声器是在__________控制噪声,我们常用水来做汽车发动机的冷却剂,是因为水的_____________ 大。
14．如图所示，在水平桌面上有甲、乙、丙三个完全相同的容器，装有不同的液体，现将三个完全相同的圆柱体分别放入容器的液体中，静止时三个容器的液面恰好相平．在三个容器中，液体密度最小的是____，三种液体对容器底的压强最大的是____．（选填“甲”“乙”或“丙”）
三、作图题（共7分）
15．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①闭合电键S后，小灯泡L才能发光；②向右移动滑动变阻器的滑片P，小灯泡L亮度不变；电流表的示数变小。
（____）
16．请在图中标出通电螺线管的磁极。
17．请在图中画力F对支点O的力臂，并用L表示。
（_______）
四、实验题（本大题共5小题，共20分）
18．请阅读下面一段短文后，认真思考并回答有关问题．如图所示，小明和小刚用细棉线连接了两个可乐饮料的纸杯制成了一个“土电话”.
他们用“土电话”能实现10m间的通话，这表明_____________________. 相距同样远，讲话者以相同的响度讲话，如果改用细金属丝连接“土电话”，则听到的声音的响度就_________(选填“大”、“小”)些.如果用“土电话”时，另一个同学捏住棉线的某一部分，则听的一方几乎就听不到声音了，这是由于______________.如果在用土电话时，线没有拉直而处于松驰状态，则听的一方通过棉线_______（选填“能”或“不能”）听到对方的讲话声.
19．小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）.实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6A和0～3A）、滑动变阻器（20Ω 1A）、开关、学生电源各一个，导线若干. “伏安法”测量 电阻的原理是________； 如图a所示是“伏安法”测量电阻的实验电路图，图中甲、乙为两个电表，其中甲为________表，乙表为__________．
本实验电源电压选用12V，电压表应该选用________量程，电流表选用0～0.6A量程；连接如图b所示的电流表时，应该使电流从“________”接线柱流入电流表；闭合开关后，发现电压表的示数约为6V，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数为零，则发生故障的元件是________； 排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图b所示时，通过电阻Rx的电流大小是________ A； 经多次测量，小明由实验数据绘制得如图c所示的U-I图象，由图象可知电阻Rx＝________ Ω（保留一位小数）；在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是_____（填序号）.
A．用刻度尺测量物理课本的长与宽 B．探究杠杠的平衡条件 C．测量小灯泡的电功率
20．在“测定小灯泡电阻”的实验中（小灯泡标有2.5V字样）：
（1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“╳”，并用笔画线代替导线画出正确的接法．
（________）
（2）电路连接正确后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是小灯泡_____（选填“短路”或“断路”）．
（3）排除故障后，闭合开关，移动滑片至电压表示数如图乙所示，其读数为_____V；要获得小灯泡正常发光时的电阻，滑片应向_____（选填“左”或“右”）移动．
（4）改变滑动变阻器的位置，获得多组电压、电流值绘制出图丙所示的I﹣U图象，小灯泡正常工作时的电阻是_____Ω．
21．在“探究二力平衡条件”的活动中，通过探究力对物体的作用效果来实现探究目的．
如图，甲装置是探究二力平衡条件的一种方法，实验中通过改变砝码的__________来探究二力大小的关系；通过扭转小车松手后观察小车的状态，来探究二力是否________________________．小明发现用图甲装置无法完成全部探究过程，又设计了图乙所示的装置．在卡片平衡时，用剪刀将卡片从中间剪开，并观察随之发生的现象，由此可以得到二力平衡的又一个条件__________________________．把硬纸板支撑起来，不再与桌面接触的目的是________________________．
22．某实验小组进行“探究凸透镜成像规律”的实验：
(1)实验时凸透镜与光屏的高度已调好，但烛焰在光屏上像的位置偏高，如图所示．要想使像成在光屏中央，应调节蜡烛使烛焰向_________(填“上”或“下”)移动．
(2)如图所示，若在光屏上(光屏未面出)得到清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四点中的________点，此成像规律应用在_____________上(填种器材名称)．
(3)小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜(靠近凸透镜)之间，小莉移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像，将近视眼镜镜片取下，发现光屏上的像变模糊了．
①为了使屏上的像重新变得清晰，小莉应将光屏向________(左/右)移动或将蜡烛向________(左/右)移动．
②下列四个选项中，正确表示近视眼成像和矫正情况的是（_______）
A．乙甲 B．丙甲 C．乙丁 D．丙丁
五、计算题（本大题共2小题，共13分）
23．图甲是小明家电热水壶内部的简化电路图，其中R 为加热管，R 为限流电阻，只有加热管放出的热量能被水吸收。S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下表是该电热水壶的铭牌。
加热水壶处于加热状态时，手动开关S、S2应处于什么状态？正常工作时，通过加热管R1的电流为多少？_________电热水壶正常工作，在1标准大气压下，将一满壶初温为20℃的水烧开，水需要吸收多少热量？______[c水=4.2×103J/（kg•℃）]水烧开后，让电热水壶处于保温状态，若R2=165Ω，则电热水壶的保温功率为多少？______小明发现在晚上用电高峰时烧开一壶水比白天用时长，晚上他进行了测量，关掉家里其他电器，仅电热水壶工作，他观察到家里电能表（如图乙）1min转盘转了40转，则晚上烧水时电热水壶的实际功率为多少？________
24．小信的爸爸开着拖拉机以5m/s的速度在平直的路面上匀速行驶，拖拉机受到的重力为4×105N，履带的着地面积总共为5m2，发动机的输出功率为400kW．在拖拉机上，小信用自己实验箱中的元件连接如图所示的电路，其中L是额定电压6V的拖拉机照明灯泡，保护电阻R0＝2Ω．闭合开关S，滑动变阻器的滑片从最右端向最左端移动过程中，小信画出通过灯泡的电流I与其两端电压U的关系如图乙所示．试求：
（1）拖拉机静止在水平路面时，对路面的压强是多少？
（2）拖拉机匀速行驶600s，发动机所做的功是多少？
（3）当滑动变阻器连入电路的电阻最大时，通电100s，电流通过R0所作的功是多少？
六、综合能力题（本大题共3小题，共18分）
25．我国的探月工程有了重大突破，“嫦娥三号”探测器携带“玉兔号”月球车在月球上软着陆。当月球车缓缓驶离“嫦娥三号”探测器时，以探测器为参照物，月球车是_______（选填“运动”或“静止”）的。如图所示，月球车安装有6个轻质宽大的轮子，可以_______月球车对月球表面的压强；轮子表面凹凸不平，可以_______轮子与月球表面间的摩擦力。（以上均选填“增大”或“减小”） 月球车行进过程中，驱动电动机将电能转化为_______能；月球车行进速度约为6cm/s，行进54cm，需要的时间是_______ s月球车的“桅杆”上安装有全景相机，其镜头相当于_______透镜；月球车将所获取的信息通过_______波向地面传递。
26．阅读短文，回答下列问题：
纯电动公交车
在珠海市区行驶的纯电动公交车，噪音小，行驶稳定性高，并且实现零排放．它采用的电池是目前国内外最先进的钛酸锂电池．具有高安全性、长寿命和快速充电等优点．电池组标明电压 556V ，容量为 140A⋅h ，快速充满电时大约需要 8 至 10 分钟，续行里程约在五、六十公里．
纯电动公文车采用额定功率为 90KW 的交流异步电动机驱动 , 电动机的两个基本组成部分为定子 （ 固定部分 ） 和转子 （ 旋转部分 ） ，定子和转子都有多组由漆包线绕制的线圈组成，如图 1 和图 2 所示．该电动机利用了一种电磁驱动原理，原理示意图如图 3 所示．蹄形轻磁铁和闭合矩形导体线框 abcd 均可绕竖直轴转动，当磁铁持续朝同一方向旋转时，磁铁周围的磁场也随之旋转，磁场与闭合的线框发生相对运动，使得线框在其内部产生电流，电流又使线框受到力的作用，于是线框就沿磁铁的旋转方向持续转动起来，这就是异步电动机的基本原理，实际工作过程中．公交车先把电池的直流电通过变頻器变成交流电．周期性变化的电流通过电动机定子的线圈，就会产生周期性变化的旋转的磁场．然后驱动电动机的转子沿磁场旋转方向持续转动，并通过传动装罝带动车轮转起来，改变定子中交流电的频率，可以改变转子旋转的快馒，从而达到变速的目的．定子的绕组由多匝线圈组成，目的是 ___ ；定子应用的原理与下列装置中 ___ 图涉及的原理相同．
若增大通过定子线圈中交流电的频率 , 公交车行驶的速度将 ___（ 选填“增大”、“不变”或“减小” ）.公交车上安装“非接触式” IC 卡读写器．可以读取公交 IC 卡中的信息 .IC 卡内置有铜线圈、芯片、天线，当卡靠近读写器时．读写器产生的磁场会使卡内产生瞬时电流， IC 卡再将信息通过内置天线发送给读写器，刷卡过程是通过 ___ 传递信息的．刷卡过程中 ___ 能转化为 ___ 能．钛酸锂电池充满电时可以储存的电能为 ___kW⋅h.
27．小明的爸爸在“淘宝”上购买了一款新型电烤箱又名“空气炸锅”（如图甲所示），其原理是利用热空气流加热食物。工作电路图如图乙，工作时，当电烤箱内温度高于预设温度时，温控开 关自动断开，电热管停止加热，当电烤箱内温度低于预设温度时，温控开关自动闭合，电热管 重新开始加热，循环工作保障箱内温度为预设温度．已知电风扇的功率为 50W，电热管的电阻R为 40Ω．求：
电烤箱在加热工作时电风扇和电热管是______联。温控开关控制______（填“电 风扇”、“R”或“电风扇和 R”）正常工作时电热管的功率是多少________？用这个电烤箱在一次焙烤鸡翅的过程中，定时开关设定为 15 分钟，电热管正常循环工 作时，P-t 图象如图丙所示，本次烤鸡翅共消耗多少电能 ________？小明想了解家里电路的实际电压，于是将家里的其他用电器都关闭，他观察到电烤箱（总电阻约为 40Ω）工作时，家里标有“600r/kW•h”字样的电能表转盘在 3min 内转了 30 转，则 他家电路的实际电压约是多少___________ ？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．“不敢高声语，恐惊天上人”﹣﹣“高”是指声音的强度比较大，即声音特征“响度”，A说法错误；
B．“孤帆一片日边来”﹣﹣“孤帆”的运动，孤帆与江岸的位置在改变，故是以江岸为参照物的，B说法正确；
C．“人画桃花相映红”﹣﹣桃花不能自行发光，故不是光源，反射的红光映红了人的脸，C说法错误；
D．“露似珍珠月似弓”﹣﹣露实际是小水珠，是由水蒸气液化形成，D说法错误．
2、D
【解析】
由图得出小车走的路程和所用的时间，利用速度公式分析判断小车在不同路程上的平均速度大小关系．
【详解】
由图中停表示数可知，tAB=5s，tBC=3s，所以tAB＞tBC．故A、B错误；
由题意知sAB=sBC=sm，
小车在前半段的平均速度，
后半段的平均速度，
所以vAB＜vBC．故C错误，D正确；
3、D
【解析】
A．将三个完全相同的小球轻轻放入容器中，小球在甲液体中沉底，则；小球在乙液体中漂浮，则；小球在丙液体中悬浮，则；因此液体的密度关系是ρ乙＞ρ丙＞ρ甲，故A不符合题意．
B．静止时三个容器的液面恰好相平，即深度h相等，三种液体密度关系是ρ乙＞ρ丙＞ρ甲，由液体压强公式p=ρgh可知，液体对容器底部的压强关系是p乙＞p丙＞p甲，故B不符合题意；
C．容器对桌面的压力等于容器、容器内液体和小球的总重力；由图知，三个相同容器内液体体积相同，又知ρ乙＞ρ丙＞ρ甲，，根据和G=mg可知乙烧杯内液体的重力大于丙烧杯内液体的重力，丙烧杯内液体的重力大于甲烧杯内液体的重力，烧杯以及小球的重力均相等，烧杯的底面积相等，根据可知，容器对桌面的压强p'乙＞p'丙＞p'甲，故C不符合题意；
D．小球在甲液体中沉底，所受浮力F甲＜G；小球在乙液体中漂浮，在丙液体中悬浮，所受浮力均等于其重力，即F乙=F丙=G；因此小球受到的浮力大小关系是F乙=F丙＞F甲，故D符合题意；
根据物体浮沉条件推断出三种液体密度的大小关系，然后由液体压强公式p=ρgh判断容器底部受到的液体压强大小关系．根据浮沉条件得出小球受到的浮力大小关系．是一道综合性题目，有一定的难度．
4、D
【解析】
射水鱼在水中看到水面上方的昆虫等猎物，是因为水面上方的昆虫等猎物“发出”的光射向水面，发生折射，再进入射水鱼的眼睛中，因此光的传播路线是由空气→水中，故AB错误；根据光的折射定律可知，光从空气中斜射入水中时，折射光线向法线偏折，折射角小于入射角，所以D正确，C错误．故选D.
光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，完成折射光路图．
5、C
【解析】
用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象．
A．挤出吸盘中的空气，在大气压的作用下吸盘就能“粘”在光滑的瓷砖上．故A不符合题意；
B．磁性黑板擦能“粘”在竖直的黑板上，是由于摩擦力与重力平衡．故B不符合题意；
C．化纤布料的衣服容易“粘”在身上，这是摩擦起电现象（化纤布料的衣服与人体摩擦）．故C符合题意；
D．两个铅柱底面削平挤压后能粘在一起，这是分子引力作用的结果．故D不符合题意；
6、C
【解析】
AB、由图知，无论开关断开还是闭合，灯泡都发光．故A. B不符合题意；
C. 由图知，开关断开，灯泡和保护电阻串联能够发光；开关闭合时只有保护电阻连入电路中，灯泡被短路不能发光．故C符合题意；
D. 由图知，开关断开，灯泡与保护电阻串联能够发光；开关闭合造成电源短路．故D不符合题意．故选C．
7、A
【解析】
A．pa、N/m2、N/cm2都是压强的单位，故A正确；
B．光年是长度的单位，故B错误；
C．kW·h是能量的单位，故C错误；
D．J/s是功率的单位，故D错误。
二、填空题（本大题7小题，共21分）
8、做功
【解析】
探测器穿过大气层时，包裹探测器的整流罩会与大气层发生剧烈摩擦，克服摩擦做功，内能增加，这是通过做功的方式改变物体的内能。
9、220 并联 30.0kW•h
【解析】
家庭电路的电压是220V，电热水器正常工作的电压为220V；电热水器和空调工作时互不影响，所以它们是并联连接的；电能表表盘上最后一位是小数，单位是kW•h，由图知，电能表的读数为30.0kW•h；
10、3：5 15
【解析】
将R1和R2串联后接在8伏的电源两端时，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由图象可知，当I＝0.3A，U1＝3V，U2＝5V时符合，则R1与R2的电功率之比：＝＝＝＝；小灯泡R2在此电路中工作10s消耗的电能：W2＝U2It＝5V×0.3A×10s＝15J。
11、并L2断路
【解析】
由电路图可知，闭合开关S后，电流从电源正极开始分支，分别经过两个灯泡再回到电源负极，因此两灯泡并联连接；图中电流表测L1支路的电流，电流表的示数不变，说明小灯泡L1没有故障，则故障在L2上；若L2短路，小灯泡L1也同时被短路，两个灯泡都不亮，所以只能是L2断路。
12、5 不变．
【解析】
试题分析：木块在水平桌面上做匀速直线运动时，水平方向上受到拉力和滑动摩擦力作用，滑动摩擦力和拉力是一对平衡力，拉力是5N，所以滑动摩擦力大小为5N；将木块的三分之一切下后叠放在一起（不考虑质量损失），此时压力大小和接触面粗糙程度不变，则滑动摩擦力大小保持5N不变．故答案为5；不变．
【考点定位】二力平衡条件的应用
13、液化 声源处 比热容
【解析】
汽车内热的水蒸气遇到温度低的挡风玻璃就会液化为小水滴使得视野受阻；在汽车排气管装消声器是在声源处减弱噪声；汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热量吸收，使发动机的温度不致升得太高。
14、甲 丙
【解析】
由于甲悬浮，故ρ甲=ρ物；乙漂浮，故ρ乙＞ρ物；丙漂浮，故故ρ丙＞ρ物；且在丙中漂浮的更厉害，所以ρ丙＞ρ乙；故密度关系是：ρ甲＜ρ乙＜ρ丙，故甲液体密度最小，丙液体密度最大；据P=ρgh可知，丙容器底所受的压强最大．
三、作图题（共7分）
15、
【解析】
根据题目的条件可以知道：滑动变阻器和灯泡并联，向右移动滑片时，滑动变阻器的有效电阻变大，所以滑动变阻器的下面左边接线柱必须接入电路，电流表串联在滑动变阻器支路中，如图所示：
16、
【解析】
根据安培定则判断，由图示电流表可知，图中整体的电流方向从左向右，右手四指弯曲指向电流方向握住螺线管，此时大母指向左，即螺线管的左端为N极，右端为S极，如图：
17、
【解析】
反向延长力F画出力F的作用线，再由O向F的作用线作垂线段，即为该力的力臂L，如图所示：
四、实验题（本大题共5小题，共20分）
18、固体能传声 大 手指阻碍了声音的传播 不能
【解析】
（1）一切固体、液体、气体都可以成为传播声音的介质，固体传声效果最好，用细棉线连接纸杯制成的土电话，土电话属于固体，他们用土电话能实现10m间的通话，说明固体能传声；
（2）相距距离一样，讲话响度一样，但改用金属丝连接的土电话听到的声音就比较大，说明金属丝比棉线的传声效果好；
（3）声音是由于物体的振动产生的，捏住棉线的某一部分，振动停止，发声也就停止，则听的一方几乎就听不到声音了，这是由于手指阻碍了声音的传播．
（4）线没有没有拉直而处于松弛状态，棉线无法传递振动，则听得一方通过棉线就不能听到对方讲话．
19、 电压 电流 0～15V 0.6A 电流表短路 0.34A 22.2 A
【解析】
(1)伏安法测电阻的原理是：R=；
(2)图a中甲表和待测电阻并联，所以甲为电压表,乙表串联在电路中所以是电流表；
(3)待测电阻和滑动变阻器串联，滑动变阻器滑到电阻最大位置时，电阻为20Ω，待测电阻的阻值约为20Ω，电源电压为12V，它们两个各分担电压为6V，所以电压表应选用0∼15V量程；接如图b所示的电流表，“0.6”接线柱为“+”接线柱，所以应使电流从，“0.6”接线柱流入电流表；
(4)闭合开关后，发现电压表的示数约为6V，两电阻串联分压，电流表示数为零，说明电路故障不是断路；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数始终为零，说明电流表被短路；
(5)电流表接的是0∼0.6A量程，分度值为0.02A，此时的电流为0.34A；
(6)在U−I图象中，电压U=10V时，电流为0.45A，所以Rx==≈22.2Ω.
(7)本实验多次测量是为了取平均值是为了提高测量的准确度，减小误差：
A．测量物理课本的宽度时测量三次数据，是为了取平均值减小误差，符合题意；
B．探究杠杆平衡条件时测量三组数据，是为了得出普遍性的结论，不符合题意；
C．多次测量是为了“寻找电功率随电压和电流变化的规律;
故选A；
20、 断路 2.2 右 12.5
【解析】
（1）原电路中，电压表测电源电压是错误的，应测灯的电压，如下所示：
（2）若灯泡短路，则电压表示数为0，与题意不符合；
若灯光断路，小灯泡始终不亮，电流表无示数，电压表串联在电路中测电源电压，电压表有示数，符合题意，故灯泡始终不亮，电压表有示数，电流表无示数原因可能是小灯泡断路；
（3）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
（4）根据绘制出图丙所示的I﹣U图象知，灯在额定电压下的电流为0.2A，由欧姆定律，小灯泡正常工作时的电阻：
R＝＝＝12.5Ω．
21、（1）质量 在同一条直线上（2）作用在同一物体上 减小摩擦(力)对实验的影响
【解析】
试题分析：（1）甲装置实验中通过改变砝码质量来改变对小车拉力的大小，所以可探究二力平衡与二力大小的关系；保持两边力相等，用手将小车扭转一个角度后松手，小车不能处于静止状态，要发生转动，可以探究二力平衡二力是否必须作用在同一条直线上；
（2）当小卡片平衡时，用剪刀沿虚线迅速剪断小卡片，由于二力不在同一物体上，所以两侧钩码落下，说明二力平衡的又一个条件是两个力必须在同一物体上；把硬纸板支撑起来，不再与桌面接触，硬纸板与桌面间就不存在摩擦力，即减小了摩擦力对实验的影响．
考点：二力平衡条件的应用
22、（1）下；（2）c；投影仪；（3）①左；右；②B
【解析】
试题分析：
（1）平为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上．由于烛焰在光屏上像的位置偏高，要想使像成在光屏中央，应调节蜡烛使烛焰向上调节，或将光屏向上调节．（2）由屏上得到清晰放大的实像可知，此时f＜u＜2f时，其应用是投影仪或幻灯机，由图可知，c点正好在f和2f之间．
（3）①近视镜是凹透镜，对光线起了发散作用，因此去掉近视镜后，像将靠近凸透镜，光屏应向左移动才能成清晰的像；为使像成在原来位置，可减小物距，将蜡烛靠近凸透镜，即向右移动；②近视眼是远处物体的像不能呈现在视网膜上，而是呈现在视网膜的前方，因此需佩戴凹透镜才能看清远处的物体，B符合题意．故答案为（1）上；（2）c；投影仪；（3）①左；右；②B．
考点：凸透镜成像规律及其探究实验．
五、计算题（本大题共2小题，共13分）
23、 4A 5.04×105J 55W 800W
【解析】（1）由电路图可知，当S1、S、S2都闭合时，R2短路，电路只有R1工作；当开S、S1闭合、S2断开时，两电阻串联；根据串联电阻的规律，根据P＝，当电路只有R1工作时功率大，为加热状态，即手动开关S、S2都闭合时，电热水壶处于加热状态；根据表中数据可知，电热水壶的额定功率为880W，由P＝UI，正常工作时，通过加热管R1的电流为：I＝＝4A；（2）由表中数据知，一满壶水的体积为1.5L，根据ρ＝，其质量为：m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg，在1标准大气压下，将一满壶初温为20℃的水烧开，水升温100℃﹣20℃＝80℃．水需要吸收多少热量：Q＝c水m△t＝4.2×103J/（kg•℃）×1.5kg×80℃＝5.04×105J；（3）由欧姆定律I＝，根据（1）知，加热管电阻：R1＝＝55Ω，当开S1、S3闭合、S2断开时，两电阻串联，电路处于保温状态，根据电阻的串联，此时 电路的电阻：R串联＝R2+R1＝165Ω+55Ω＝220Ω，由欧姆定律，此时电路中的电流：I′＝＝1A，则电热水壶的保温功率，即R1的功率：P保＝I′2R1＝（1A）2×55Ω＝55W；（4）如图乙电能表上标有3000r/kW•h，表示电能表转盘每转3000圈消耗1度电，则转40转消耗的电能为：W＝×40kW•h＝×3.6×106J＝4.8×103J，1min转盘转了40转，晚上烧水时电热水壶的实际功率为：P实＝＝800W。
点睛：（1）根据P＝结合串联电路电阻的规律分析；先根据表中读出额定加热功率，根据P＝UI求正常工作时加热管R1的电流；（2）由表中数据知一满壶水的体积，根据m＝ρV求其质量；由在1标准大气压下的沸点为100℃求出水升高的温度，根据Q＝c水m△t求水需要吸收多少热量；（3）根据电路的连接，由电阻的串联和欧姆定律求电路中的电流，根据P＝I2R求保温功率；（4）根据如图乙电能表上标有3000r/kW•h参数含义求转40转消耗的电能，根据P实＝求电热水壶的实际功率。
24、（1）8×104Pa；（2）2.4×108J；（3）50J．
【解析】
（1）拖拉机静止在水平路面时，对路面的压力：F=G=4×105N，
对路面的压强：；
（2）由可得，拖拉机匀速行驶600s，发动机所做的功：；
（3）由电路图可知，灯泡L与R0、R串联，电压表测L两端的电压，电流表测电路中的电流，当滑动变阻器连入电路的电阻最大时，电路的总电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I=0.5A，则通电100s，电流通过R0所做的功：.
六、综合能力题（本大题共3小题，共18分）
25、运动 减小 增大 机械 9 凸 电磁
【解析】
试题分析：（1）当月球车缓缓驶离“嫦娥三号”探测器时，月球车与嫦娥三号的位置发生变化，以探测器为参照物月球车是运动的。（2）月球车安装有6个轻质宽大的轮子，增大月球车与月球表面的接触面积，所以可以减小月球车对月球表面的压强，轮子表面凹凸不平，接触面粗糙，所以可以增大轮子与月球表面间的摩擦力。（3）月球车行进过程中，驱动电动机消耗电能，使月球车运动，所以是将电能转化为动能，月球车行进速度约为6 cm/s．行进54 cm，需要的时间是t=s/v=54cm/6cm/s=9s；（4）月球车的“桅杆”上安装有全景相机，相机的镜头是凸透镜；月球车将所获取的信息传向地球，因为月球与地球之间有真空部分，所以传递信息时利用电磁波传递。
考点：运动与静止的相对性；增大与减少压强；增大与减少摩擦力；能量转化；凸透镜成像；电磁波
26、增强磁场 丙 增大 电磁波 机械 电 77.84
【解析】
（1）电动机由定子和转子组成，据图可知，定子是提供磁场的，而转子是通电线圈；故定子的绕组由多匝线圈组成，即为了提供更强的磁场；所以是利用电生磁的原理，故：甲、该装置说明通电导线在磁场中受力的作用的原理，故A错误；乙、该装置中有电源，也是通电导线在磁场中受力的作用的原理，故B错误；丙、该图是奥斯特实验，说明通电导线周围有磁场，故C正确；丁、该图是发电机原理，即电磁感应现象的装置，故D错误；故选丙．
（2）据原文“改变定子中交流电的频率，可以改变转子旋转的快馒，从而达到变速的目的”可知，若增大通过定子线圈中交流电的频率，公交车行驶的速度将增大；
（3）据“IC卡内置有铜线圈、芯片、天线，当卡靠近读写器时．读写器产生的磁场会使卡内产生瞬时电流，IC卡再将信息通过内置天线发送给读写器”可知，刷卡时产生了电流，即消耗机械能，产生电能，故是将机械能转化为电能的过程，且刷卡过程是通过电磁波传递信息的；
（4）据“电池组标明电压556V，容量为140A•h”可知，此时消耗的电能是W=UIt=556V×140A×3600s=2.80224×108J=77.84kW•h；
27、并 R 1210W 9.162×105J 200V
【解析】
（1）由图可知，电烤箱在加热工作时电风扇和电热管是并联关系，温控开关在电热管R支路上，所以它控制电热管R；
（2）正常工作时电热管的功率：；
（3）由电路图可知，当焙烤鸡翅时，电风扇与电热管是并联关系，且电风扇在15分钟内一直工作；电风扇消耗的电能：WM=PMtM=50W×15×60s=4.5×104J，
从丙图可知电热管在15分钟内，只工作了12min，电热管消耗的电能：WR=PRtR=1210W×12×60s=8.712×105J，
本次焙烤鸡翅共消耗的电能：W=WM+WR=4.5×104J+8.712×105J=9.162×105J；
（4）3min内电能表转盘转了30转，消耗的电能：，
他家电路的实际电压：。
物理量
常用单位
A
压强
帕斯卡（pa）；牛顿/平方米（N/m2）：牛顿/平方厘米（N/cm2）
B
速度
光年；米/秒（m/s）；千米/小时（km/h）
C
功率
瓦特（W）；千瓦（kW）；千瓦时（kW·h）
D
电能
焦耳/秒（J/s）：焦耳（J）：千焦（kJ）
