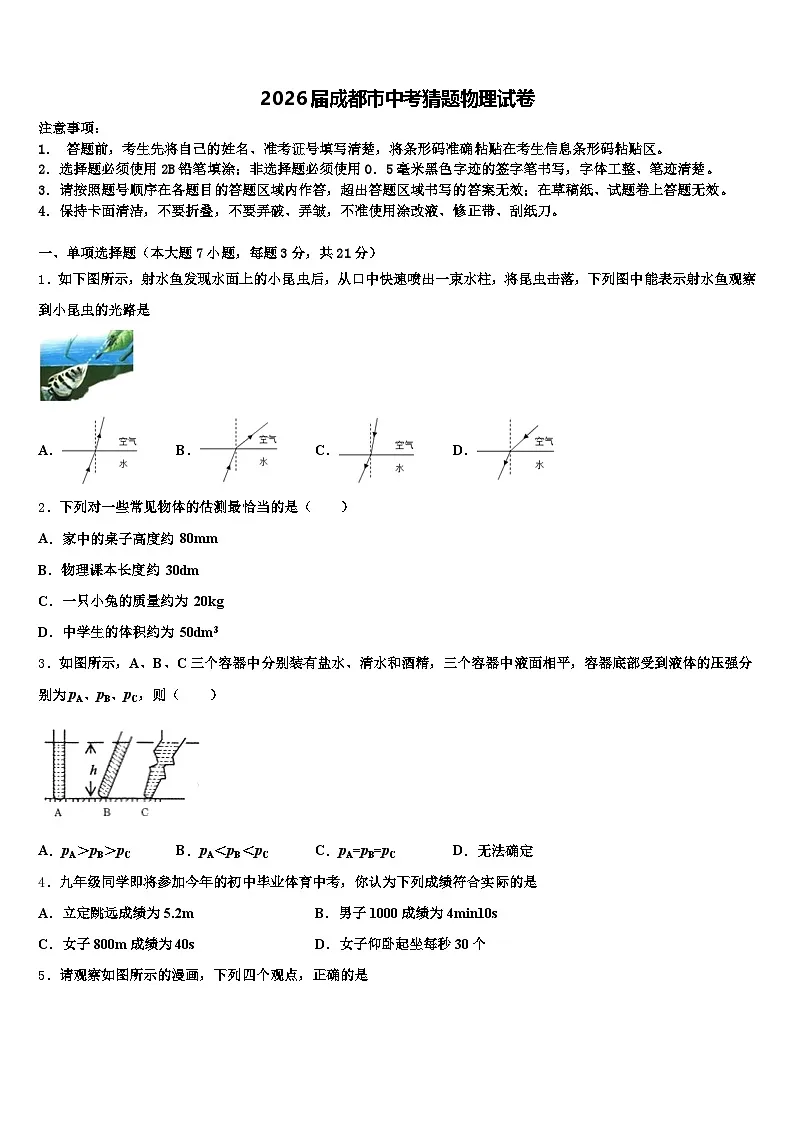

2026届成都市中考猜题物理试卷（含答案解析）

这是一份2026届成都市中考猜题物理试卷（含答案解析），共19页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如下图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落，下列图中能表示射水鱼观察到小昆虫的光路是
A．B．C．D．
2．下列对一些常见物体的估测最恰当的是（ ）
A．家中的桌子高度约 80mm
B．物理课本长度约 30dm
C．一只小兔的质量约为 20kg
D．中学生的体积约为 50dm3
3．如图所示，A、B、C三个容器中分别装有盐水、清水和酒精，三个容器中液面相平，容器底部受到液体的压强分别为pA、pB、pC，则（ ）
A．pA＞pB＞pC B．pA＜pB＜pC C．pA=pB=pC D．无法确定
4．九年级同学即将参加今年的初中毕业体育中考，你认为下列成绩符合实际的是
A．立定跳远成绩为5.2mB．男子1000成绩为4min10s
C．女子800m成绩为40sD．女子仰卧起坐每秒30个

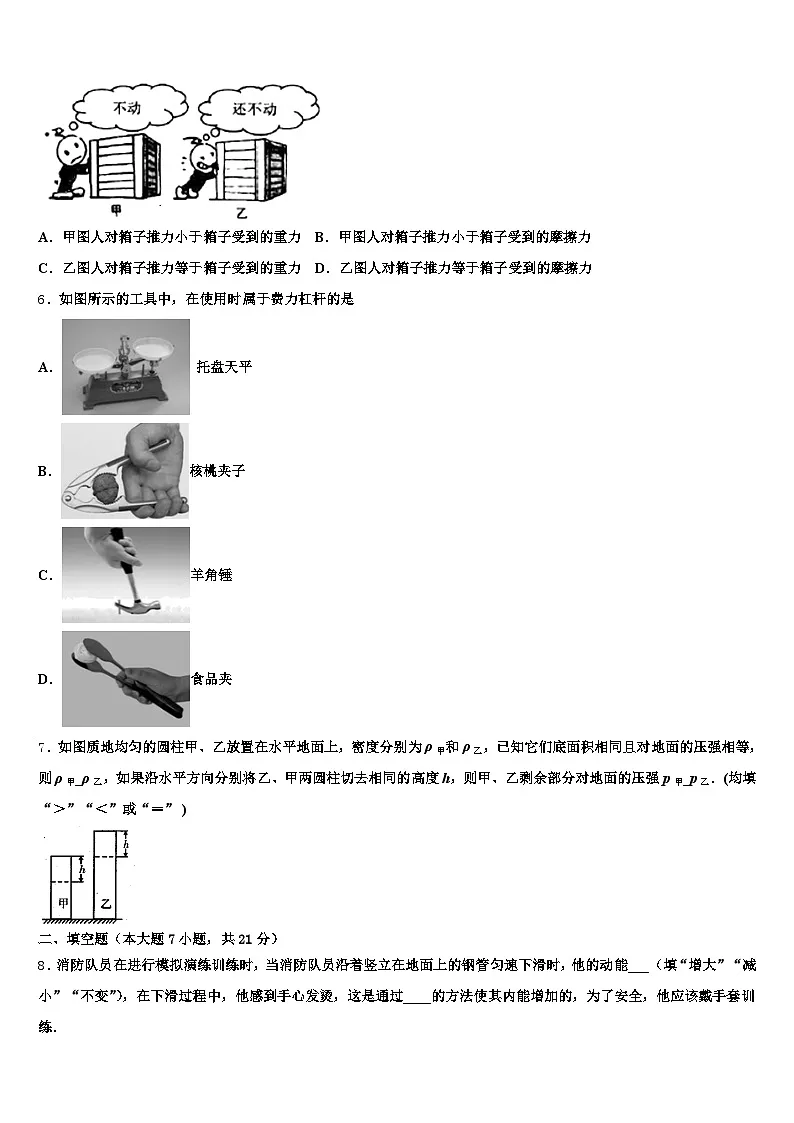

5．请观察如图所示的漫画，下列四个观点，正确的是
A．甲图人对箱子推力小于箱子受到的重力B．甲图人对箱子推力小于箱子受到的摩擦力
C．乙图人对箱子推力等于箱子受到的重力D．乙图人对箱子推力等于箱子受到的摩擦力
6．如图所示的工具中，在使用时属于费力杠杆的是
A． 托盘天平
B．核桃夹子
C．羊角锤
D．食品夹
7．如图质地均匀的圆柱甲、乙放置在水平地面上，密度分别为ρ甲和ρ乙，已知它们底面积相同且对地面的压强相等，则ρ甲_ρ乙，如果沿水平方向分别将乙、甲两圆柱切去相同的高度h，则甲、乙剩余部分对地面的压强p甲_p乙．(均填“＞”“＜”或“＝” )
二、填空题（本大题7小题，共21分）
8．消防队员在进行模拟演练训练时，当消防队员沿着竖立在地面上的钢管匀速下滑时，他的动能___（填“增大”“减小”“不变”），在下滑过程中，他感到手心发烫，这是通过____的方法使其内能增加的，为了安全，他应该戴手套训练．

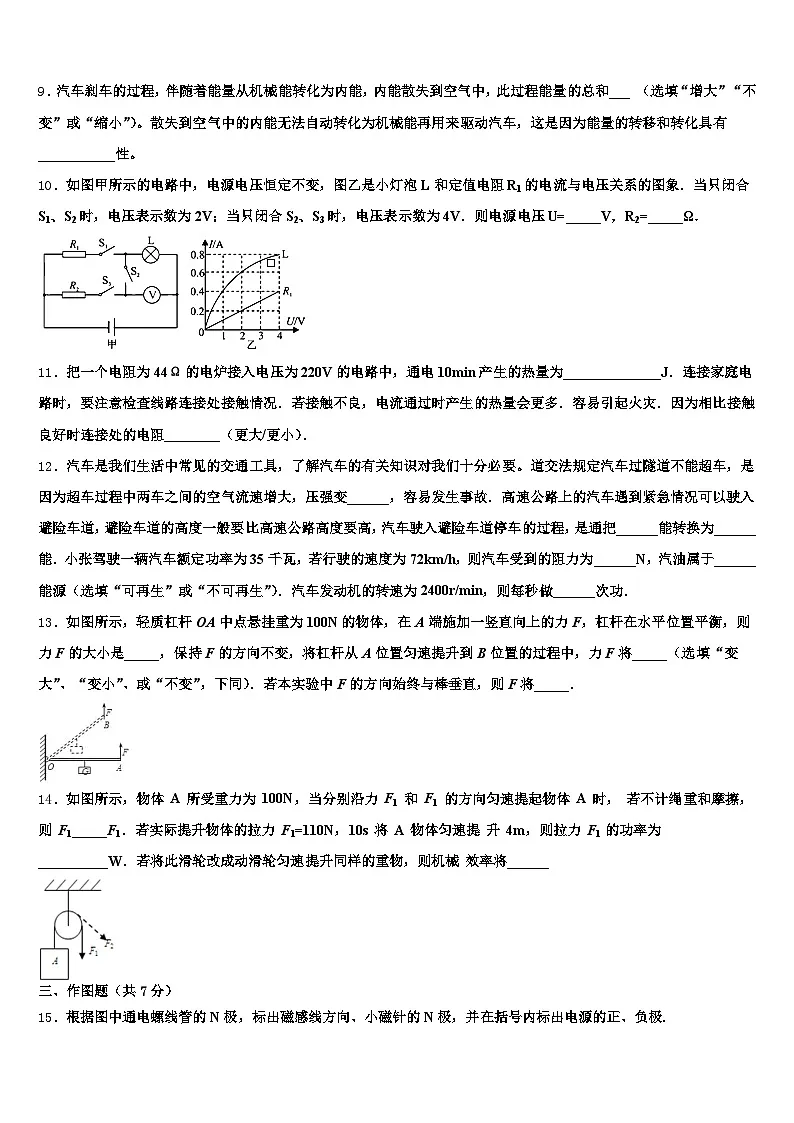

9．汽车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程能量的总和___ （选填“增大”“不变”或“缩小”）。散失到空气中的内能无法自动转化为机械能再用来驱动汽车，这是因为能量的转移和转化具有___________性。
10．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象．当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=_____V，R2=_____Ω．
11．把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为______________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（更大/更小）．
12．汽车是我们生活中常见的交通工具，了解汽车的有关知识对我们十分必要。道交法规定汽车过隧道不能超车，是因为超车过程中两车之间的空气流速增大，压强变______，容易发生事故．高速公路上的汽车遇到紧急情况可以驶入避险车道，避险车道的高度一般要比高速公路高度要高，汽车驶入避险车道停车的过程，是通把______能转换为______能．小张驾驶一辆汽车额定功率为35千瓦，若行驶的速度为72km/h，则汽车受到的阻力为______N，汽油属于______能源（选填“可再生”或“不可再生”）．汽车发动机的转速为2400r/min，则每秒做______次功．
13．如图所示，轻质杠杆OA中点悬挂重为100N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则力F的大小是_____，保持F的方向不变，将杠杆从A位置匀速提升到B位置的过程中，力F将_____（选填“变大”、“变小”、或“不变”，下同）．若本实验中F的方向始终与棒垂直，则F将_____．
14．如图所示，物体 A 所受重力为 100N，当分别沿力 F1 和 F1 的方向匀速提起物体 A 时， 若不计绳重和摩擦，则 F1_____F1．若实际提升物体的拉力 F1=110N，10s 将 A 物体匀速提 升 4m，则拉力 F1 的功率为__________W．若将此滑轮改成动滑轮匀速提升同样的重物，则机械 效率将______
三、作图题（共7分）
15．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极.
（______）
16．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．
17．如图，F、O点分别为凸透镜的焦点和光心，完成光路图；
（ ）
四、实验题（本大题共5小题，共20分）
18． [探究名称]探究凸透镜成像的大小与哪些因素有关
[提出问题]小明通过前面物理知识的学习，知道放大镜就是凸透镜．在活动课中，他用放大镜观察自己的手指（图甲），看到手指__的像；然后再用它观察远处的房屋（图乙），看到房屋__的像．（选填“放大”、“等大”或“缩小”）
他想：凸透镜成像的大小可能与哪些因素有关？
[进行猜想]凸透镜成像的大小可能与__有关．
[设计并进行实验]小明在图中所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得 的实验数据如表所示．
[结论与应用]
（1）分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越__，同时发现像到凸透镜的距离就越__．
（2）小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机__同学（选填“靠近”或“远离”），同时还应__照相机的暗箱长度（选填“增长”、“缩短”或“不改变”）．

19．为了探究光的反射时的规律，某同学将一个平面镜放在水平桌面上，再把纸板ENF放置在平面镜上，如图甲所示．
（1）使一束光贴着纸板EON沿某一角度入射到O点，纸板FON上没有观察到反射光，原因可能是______．
（2）正确操作实验，并在纸板上记录每次光的径迹，如图乙所示．取下纸板，接下来进行的操作是______，将数据记录在表格中，并比较________．
20．在探究“凸透镜成像规律”的实验中.
(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.
(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.
(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.
(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.
21．小明同学利用A、B两物体、砝码、泡沫等器材探究“压力的作用效果与什么因素有关”的实验．如图所示．
实验中小明是通过观察_____来比较压力作用效果的，这种科学探究方法是_____法．比较甲、乙两图所示实验，能够得到的结论是_____．若要探究“压力的作用效果与受力面积大小的关系”，应通过比较图_____和_____所示实验．小明同学实验时将物体B沿竖直方向切成大小不同的两块，如图所示．他发现它们对泡沫的压力作用效果相同，由此他得出的结论是：压力作用效果与受力面积无关．你认为他在探究过程中存在的问题是_____．
22．如图所示，小伟同学利用玻璃板、两支同样的蜡烛、刻度尺等实验器材，“探究平面镜成像的特点”．
（1）在水平桌面上铺一张白纸，在白纸上放一块玻璃板，调节玻璃板与桌面_______（选填“平行”或“垂直”）；
（2）选取两个完全相同的蜡烛，是为了验证______；
（3）小伟想知道蜡烛A所成的像是虚像还是实像，下一步的操作是_______；
（4）用外形相同的蜡烛B来确定蜡烛A成像的位置，运用了______法．
五、计算题（本大题共2小题，共13分）
23．如图所示，均匀圆柱体A和薄壁柱形容器B置于水平地面上．容器B的底面积为2×10-2米2，其内部盛有0.2米深的水，求：
① 水对容器B底部的压强p水；
② 容器中水的质量m水；
③ 现沿水平方向在圆柱体A上截取一定的厚度△h，并将截取部分浸没在容器B水中（无水溢出），容器底部压强的增加量Δp水和容器对水平地面压强的增加量Δp地如下表所示．求圆柱体A的密度ρA．
24．电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到下表数据及如图所示的电路图．
（1）在饮水机中加满20℃的水，如果将水烧开，水需要吸收多少热量？[当时气压为一标准大气压；ρ水=1.0×103kg/m3；c水=4.2×103J/（kg·℃）]
（2）电阻R2的阻值是多少？
（3）在用电高峰，电路中的实际电压降为200V，这时饮水机加热时的实际功率为多大？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文并回答问题。
雨
雨形成的基本过程是：空气中的水蒸气在高空遇到冷空气凝结成小水滴或小冰晶，小水滴或小冰晶相互碰撞、合并，变得越来越大，大到空气浮力托不住的时候便会降落下来。在下落的过程中，小水滴或小冰晶受到的阻力是变化的，受到的阻力与其速度大小有关，物体的速度越大，其受到的空气阻力越大。当低空温度高于0℃时，小冰晶会熔化。最后落到地面便是雨。由于天然降水会溶解部分空气中的二氧化碳，正常雨水略显酸性。1982年6月，国际环境会议上正式将pH小于5.6的降水定为酸雨。
（1）空气中的水蒸气凝结成小水滴，属于______现象（填物态变化的名称）。
（2）当空气受到污染时有__________（填写化学式）进入大气，便会形成硫酸型酸雨。
（3）雨滴下落过程中（不考虑雨滴质量的变化和风速的影响），下列能反映速度变化规律的图像是______。
26．某加热器有高、中、低三温档，其额定电压为220V，低温档、中温档的额定功率分别为22W和44W．简化电路如图所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S1可接a或b．
（1）电路只闭合开关S2时，为中温档．
①电流多大?
②R2的阻值是多大?
（2）只让开关S1接b时，为低温档．
①低温档加热5h，消耗多少kW·h的电能?
②定值电阻R1两端的电压是多大?
（3）用高温档加热时，应如何操作开关?
27．某加热器有高、中、低三温档，其额定电压为220V，低温档、中温档的额定功率分别为22W和44W．简化电路如图所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S1可接a或b．
电路只闭合开关S2时，为中温档．
①电流多大?
②R2的阻值是多大?只让开关S1接b时，为低温档．
①低温档加热5h，消耗多少kW·h的电能?
②定值电阻R1两端的电压是多大?用高温档加热时，应如何操作开关?
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
射水鱼在水中看到水面上方的昆虫等猎物，是因为水面上方的昆虫等猎物“发出”的光射向水面，发生折射，再进入射水鱼的眼睛中，因此光的传播路线是由空气→水中，故AB错误；根据光的折射定律可知，光从空气中斜射入水中时，折射光线向法线偏折，折射角小于入射角，所以D正确，C错误．故选D.
光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，完成折射光路图．
2、D
【解析】
A．中学生的身高在160cm左右，家中桌子的高度大约是中学生身高的一半，在80cm＝800mm左右，故A不符合实际；
B．一根筷子的长度约25cm，物理课本的长度略大于此数值，在26cm＝2.6dm左右，故B不符合实际；
C．一只小兔子的质量在2kg左右，故C不符合实际；
D．人体密度与水的密度差不多，在1.0×103kg/m3左右，中学生的质量在50kg左右，体积在V＝＝0.05m3＝50dm3左右，故D符合实际．
3、A
【解析】
由图知，三容器内液体深度：hA =hB=hC，根据p=ρgh，ρ盐水＞ρ清水＞ρ酒精，所以pA＞pB＞pC，故选A．
4、B
【解析】
A、立定跳远的成绩约2.5m，故A错误；
B、男子1000成绩为4min10s，符合实际；故B正确；
C、女子800m成绩为200s，故C错误；
D、女子仰卧起坐每分钟30个，故D错误；
5、D
【解析】
甲图和乙图中用水平推力推木箱，都没有推动，即此时木箱都处于平衡状态，木箱所受的推力和摩擦力是一对平衡力，即推力等于摩擦力，故ABC错误，D正确.
6、D
【解析】
A．托盘天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，不符合题意；
B．核桃夹子在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意；
C．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意；
D．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，符合题意。
7、＞ ＜
【解析】
[1]质地均匀的圆柱体对水平地面压强
因原来甲乙对地面的压强相等,且h甲＜h乙，所以ρ甲＞ρ乙；
[2]若沿水平方向将甲、乙切去相同的高度h后，甲乙剩余部分对地面的压强分别为：
因，且ρ甲＞ρ乙，所以
则p甲剩＜p乙剩，即甲剩余部分对地面的压强小于乙剩余分对地面的压强。
二、填空题（本大题7小题，共21分）
8、不变 做功
【解析】
动能的影响因素是质量和速度，且物体的质量越大、速度越大，其动能就会越大；消防队员沿着竖立在地面上的水管匀速下滑时，质量不变，速度不变，故其动能不变；在下滑过程中，他的手心会感到发烫，是因为手克服摩擦力做功，使得手的内能增加，温度升高．
9、 不变 方向
【解析】由能量的守恒定律知道，汽车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，但此过程能量的总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动骑车，这是因为能量的转移和转化具有方向性。
10、8 5
【解析】
（1）由图象知，R1的电流为0.2A时，电压为2V，所以R1的阻值为：
；
根据电路图，当只闭合S1、S2时，R1与L串联，电压表测灯泡两端电压．
由图象知，灯泡两端电压为2V时的电流为0.6A，串联电路中电流处处相等，即通过R1的电流也为0.6A，所以R1两端的电压为：
所以电源电压为：
；
（2）当只闭合S2、S3时，R2与L串联，电压表仍测灯泡两端电压；
灯泡两端电压为4V，由图象知，此时通过灯泡的电流为0.8A，
串联电路电流处处相等，所以，
R2两端的电压为：
根据得R2的阻值为：
．
点睛：重点是欧姆定律的应用，要能根据图象获得有用信息是关键，再利用串联电路电流和电压的规律可解答电源电压，以及R2的阻值．
11、6.6×105 更大
【解析】
（1）电炉通电10min产生的热量：
（2）连接处接触不良时，会使该处的电阻增大，由焦耳定律的公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，所以，电流经过线路连接处时产生的热量增多，容易引起火灾．
12、小 动 重力势 1750 不可再生 20
【解析】
流体的压强都会随着流速的增大而减小，超车过程中两车之间的空气流速增大，压强变小，形成压强差，容易发生事故．
避险车道的高度一般要比高速公路高度要高，汽车驶入避险车道停车的过程，高度增加，重力势能增加，动能转化为重力势能；
汽车的速度：v车=72km/h=20m/s，
根据公式P===Fv得：
汽车受到的牵引力：F===1750N，
∵汽车做匀速直线运动，所受的阻力和牵引力是平衡力，
∴汽车受到的阻力：f=F=1750N；
汽油会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源。
内燃机对外做功一次时，完成四个冲程，飞轮转两圈。由题意可知，飞轮转速为2400r/min=40r/s，所以每秒钟内做功20次。
13、50N 不变 变小
【解析】
如图，杠杆在A位置，，
杠杆平衡，所以，所以；
杠杆在B位置，OA′为动力臂，OC′为阻力臂，阻力不变为G，所以，所以 ，
杠杆平衡，所以，所以 ；由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变；
将杠杆从A位置匀速提升到B位置的过程中，如果F的方向始终与棒垂直，则力F的力臂不变，阻力G不变，阻力臂变小，由杠杆平衡条件可得，动力F将变小．
14、= 84 变小
【解析】
由于定滑轮不能省力,只能改变力的方向,所以力F1和F1的大小相等；
提升物体所做的功：W=Gh=110N×4m=840J，
功率：P===84W；
如果把这个滑轮改成动滑轮匀速竖直提升同样的重物，有用功不变，额外功增大，则机械效率将减小．
三、作图题（共7分）
15、
【解析】
由于异名磁极相互吸引可知，小磁针左端为N极，根据安培定则可知电流由电源右端流出，故右端为电源正极，磁感线方向在磁铁外部由N极指向S极，故作图如下：
16、
【解析】
已知反射光线反向延长线过像点，根据平面镜成像的特点：像与物关于平面镜对称作出发光点A，并完成光路图．
【详解】
作像A′关于平面镜的对称点A，连接AO，OB画上箭头即可．如图所示：
利用平面镜成像作图时，实际上就是作对称图，注意垂直符号和虚线．
17、
【解析】
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变；如图所示：
。
四、实验题（本大题共5小题，共20分）
18、放大 缩小 物体到凸透镜的距离 大 长 远离 缩短
【解析】
[提出问题]：当用放大镜观察自己的手指时，此时手指在凸透镜的焦点之内，成放大、正立的虚像；若看远处的物体，此时物体在凸透镜的2倍焦距之外，所以成倒立、缩小的实像；
[进行猜想]：甲乙两图物体到凸透镜的距离不同，所以可以看出凸透镜成像的大小可能与物体到凸透镜的距离有关；
[结论与应用]：（1）分析表格中数据可知物体到凸透镜的距离越短，光屏上成的像的大小就越大，同时发现像到凸透镜的距离就越长；
（2）要想使所有的景物都进入取景框，需要增大物距，为了得到清晰的像，需要减小像距．所以应使照相机远离同学，并缩短暗箱的长度．
19、纸板EON与FON不在同一平面上 测量入射角和对应反射角的大小 反射角与入射角的大小
【解析】
（1）反射光线、入射光线和法线在同一平面内，且实验中纸板应与平面镜垂直，若纸板FON上没有观察到反射光，可能是纸板EON与FON不在同一平面上（或纸板未与平面镜垂直放置）；
（2）取下纸板后，应用量角器分别测出入射角和对应的反射角的大小并记录在表格中，并比较反射角与入射角的大小，通过分析可知反射角等于入射角．
20、10.0 倒立放大 40 B 近视
【解析】
（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；
（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的。
21、泡沫的凹陷程度 转换法 在受力面积相同时，压力越大，压力的作用效果越明显 甲 丙 没有控制压力大小相同
【解析】
(1)实验中小明是通过观察泡沫的凹陷程度来比较压力作用效果的,这种科学探究方法是转换法;
(2)甲乙两图中,受力面积相同,乙图中压力更大,故得出的结论是:在受力面积相同时,压力越大,压力的作用效果越明显;
(3)若要探究“压力的作用效果与受力面积大小的关系”,应控制压力大小相同,只改变受力面积大小,故应比较图甲丙两实验;
(4)研究压力作用效果与受力面积的关系,应控制压力大小相同,将物体B沿竖直方向切成大小不同的两块
时,受力面积不同的同时,压力大小也改变了,即没有控制压力大小相同,得出结论是错误的.
因此，本题正确答案是:(1)泡沫的凹陷程度;转换法;
(2)在受力面积相同时,压力越大,压力的作用效果越明显;
(3)甲;丙
(4)没有控制压力大小相同.
22、垂直 像与物体的大小关系 在像的位置放一光屏，看光屏上能否看到像 等效替代
【解析】
（1）实验中必须将玻璃板调节到与桌面垂直，若不垂直，则后面实验中蜡烛B与蜡烛A的像将无法重合．
（2）选取两个完全相同的蜡烛，若蜡烛B与蜡烛A的像重合，则说明蜡烛A与其像大小相等．
（3）能够在光屏上成的像是实像，不能在光屏上成的像是虚像．所以若要验证蜡烛A所成的像是虚像还是实像，只需在像的位置放一光屏，看光屏上能否看到像，若看不到，则说明这个像是虚像．
（4）蜡烛A与蜡烛B大小相等，蜡烛B与蜡烛A的像大小也相等，则说明蜡烛A与蜡烛A的像大小相等．该方法为等效替代法．
五、计算题（本大题共2小题，共13分）
23、（1）1960帕；（2）4千克；（3）2×103千克/米3
【解析】
①水对容器底部的压强： ；
② V=2×10 -2 m 2 ×0.2m=4×10 -3 m 3 ，由可得容器中水的质量： ；
③圆柱体A上截取一定的厚度△h，并将截取部分浸没在容器B水中，水增加的深度：，
容器底部压强的增加量：（1），
容器对水平地面压强的增加量： （2），
让两个等式相除，（2）除以（1）得： ，因此： .
24、（1）6.72×105J；（2）1210Ω；（3）330.6W．
【解析】
（1）在饮水机中加满水时水的体积和其容积相等：V=2L=2×10-3 m3 ，
由ρ=m/V得水的质量：m=ρV=1.0×103 kg/m3 ×2×10-3 m3 =2kg，
则水吸收的热量：Q吸=cm（t-t0）=4.2×103 J/（kg•℃）×2kg×（100℃-20℃）=6.72×105 J；
（2）由电路图知道，当只闭合开关S时，电路为R2的简单电路，饮水机处于保温状态，由P=UI=U2/R可得，电阻R2 的阻值：R2 =U2/P保温=(220V)2/40W=1210Ω；
（3）由电路图可知，闭合开关S、S0时，R1与R2并联，饮水机处于加热状态，由P=UI=U2/R可得，电路中的总电阻：R=U2/P加热=(220V)2/400W=121Ω，
在用电高峰，若电路中的实际电压降到200V时，则饮水机加热时的实际功率：
P实 =U实2/R=(200V)2/121Ω≈330.6W．
点睛：本题考查了密度公式和吸热公式、电功率公式，解题的关键是饮水机处于不同档位时电路连接方式的判断．
六、综合能力题（本大题共3小题，共18分）
25、液化 SO2 B
【解析】
（1）空气中的水蒸气遇冷凝结成小水滴，是气态的水蒸气变成液态的水，属于液化现象；
（2）SO2进入大气与水蒸气结合形成酸雨；
（3）雨滴下落时，开始雨滴下落速度慢，阻力小于重力，合力方向向下，速度越来越快；当下落速度加快使阻力变大且等于重力时，合力为0，雨滴开始做匀速运动；所以，整个过程中雨滴的运动情况是先加速后匀速，故B正确，ACD错误。
26、（1）0.2A（2）1100Ω（3）0.11kW·h（4）110V（5）S2闭合，S1接a
【解析】
（1）电路只闭合开关S2时，为中温档，此时电路中只有R2工作．因中温档功率为P中=44W，所以此时通过R2的电流为I===0.2A；R2===1100Ω．
（2）只让开关S1接b时，为低温档，此时R1与R2串联，功率为P低=22W=0.022kW．加热5h，消耗的电能为W=P低t=0.022kW×5h=0.11kW·h；电路中的电流为I’===0.1A，电路的总电阻为R总===2200Ω，则R1=R总- R2=2200Ω-1100Ω=1100Ω，
R1两端的电压UR1= I’ R1=0.1A×1100Ω=110V．
（3）电路中电压是不变的，根据P=可知，要高温档（发热功率最大）工作，则须电路中电阻最小，即当R1与R2并联工作时为高温档．应S2闭合，同时S1接a．
27、（1）0.2A（2）1100Ω（3）0.11kW·h（4）110V（5）S2闭合，S1接a
【解析】
（1）电路只闭合开关S2时，为中温档，此时电路中只有R2工作．因中温档功率为P中=44W，所以此时通过R2的电流为I===0.2A；R2===1100Ω．
（2）只让开关S1接b时，为低温档，此时R1与R2串联，功率为P低=22W=0.022kW．加热5h，消耗的电能为W=P低t=0.022kW×5h=0.11kW·h；电路中的电流为I’===0.1A，电路的总电阻为R总===2200Ω，则R1=R总- R2=2200Ω-1100Ω=1100Ω，
R1两端的电压UR1= I’ R1=0.1A×1100Ω=110V．
（3）电路中电压是不变的，根据P=可知，要高温档（发热功率最大）工作，则须电路中电阻最小，即当R1与R2并联工作时为高温档．应S2闭合，同时S1接a．
物体到凸透镜的距离/cm
光屏上像到凸透镜的距离/cm
光屏上像
的大小
40
13.5
缩小
30
15
缩小
20
20
等大
15
30
放大
10
光屏上没有像
8
光屏上没有像
截取厚度
Δp水（帕）
Δp地（帕）
△h
980
1960
热水箱容量
2L
额定电压
220V
加热时的功率
400W
保温时的功率
40W
