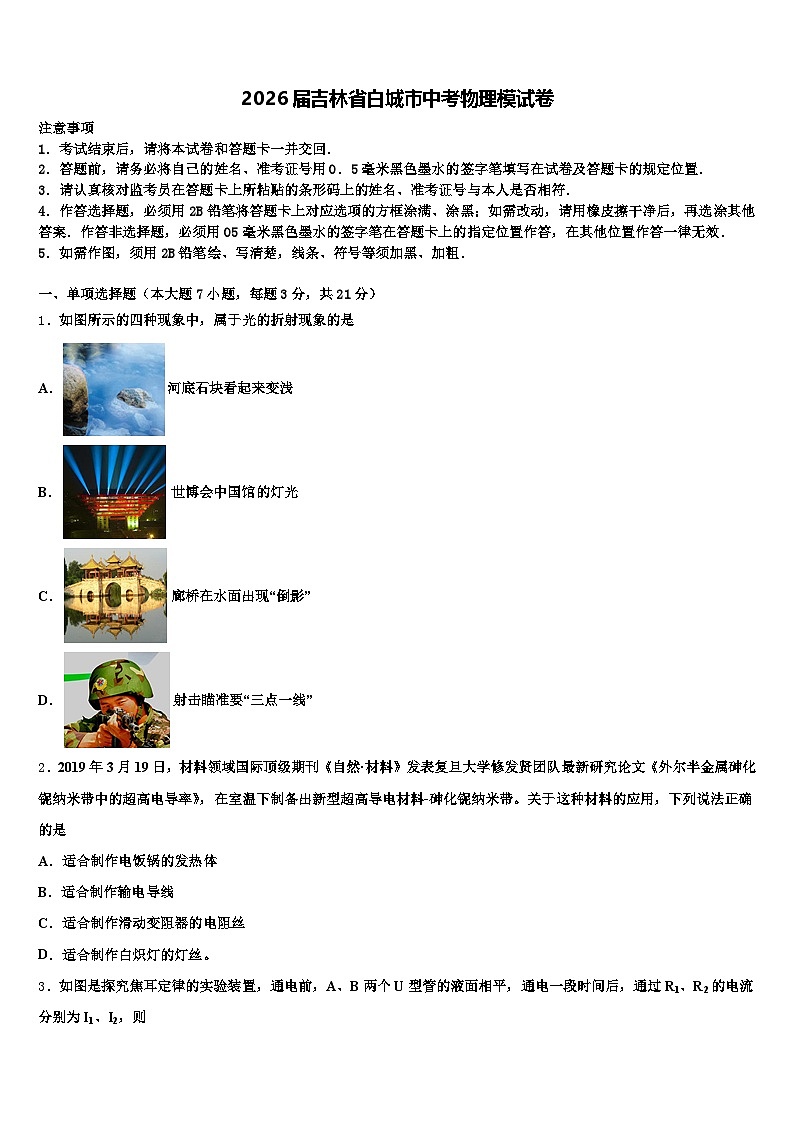

2026届吉林省白城市中考物理模试卷（含答案解析）

这是一份2026届吉林省白城市中考物理模试卷（含答案解析），共16页。试卷主要包含了下列连线中，完全正确的一组是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的四种现象中，属于光的折射现象的是
A．河底石块看起来变浅
B．世博会中国馆的灯光
C．廊桥在水面出现“倒影”
D．射击瞄准要“三点一线”
2．2019年3月19日，材料领域国际顶级期刊《自然·材料》发表复旦大学修发贤团队最新研究论文《外尔半金属砷化铌纳米带中的超高电导率》，在室温下制备出新型超高导电材料-砷化铌纳米带。关于这种材料的应用，下列说法正确的是
A．适合制作电饭锅的发热体
B．适合制作输电导线
C．适合制作滑动变阻器的电阻丝
D．适合制作白炽灯的灯丝。

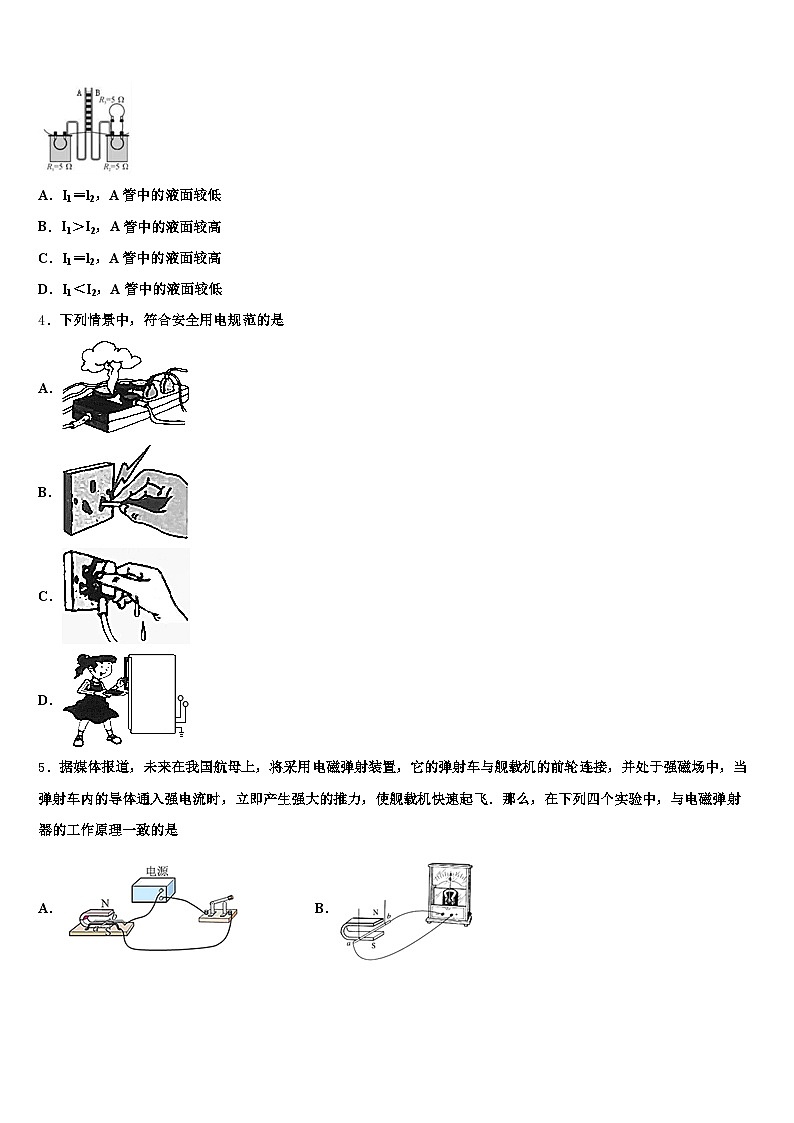

3．如图是探究焦耳定律的实验装置，通电前，A、B两个U型管的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则
A．I1＝l2，A管中的液面较低
B．I1＞I2，A管中的液面较高
C．I1＝l2，A管中的液面较高
D．I1＜I2，A管中的液面较低
4．下列情景中，符合安全用电规范的是
A．
B．
C．
D．
5．据媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞．那么，在下列四个实验中，与电磁弹射器的工作原理一致的是
A．B．
C．D．

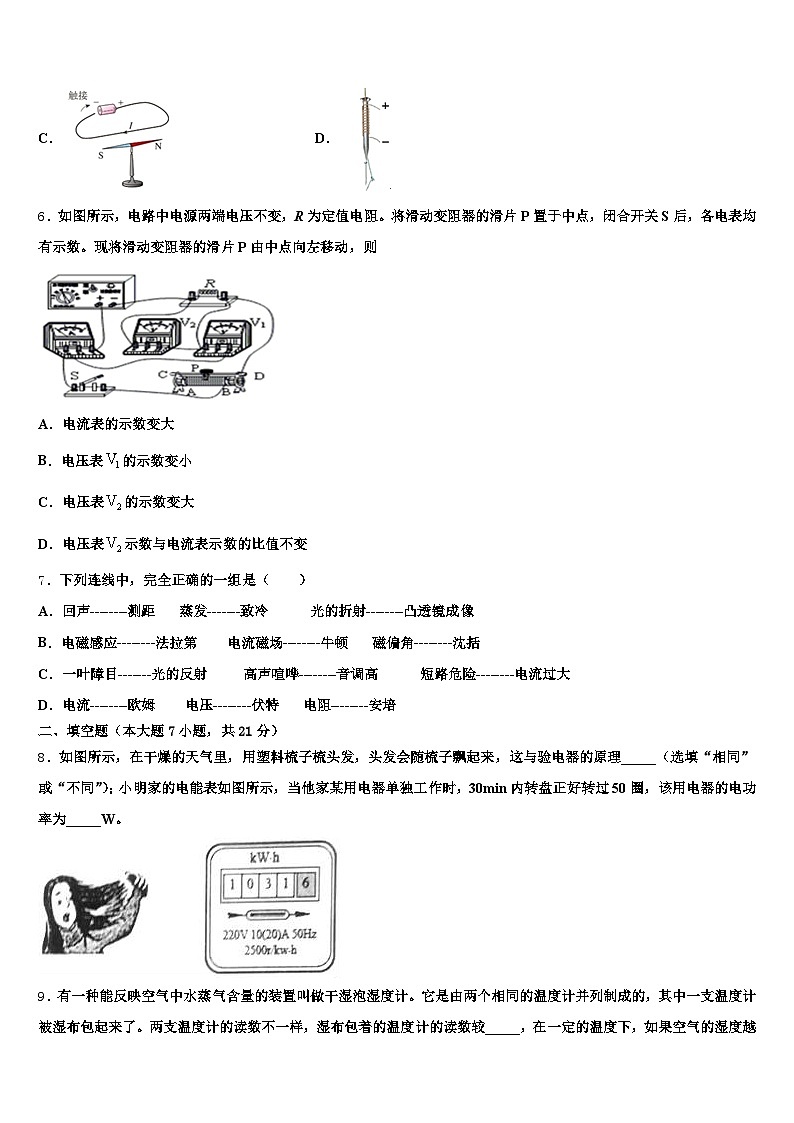

6．如图所示，电路中电源两端电压不变，R为定值电阻。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表均有示数。现将滑动变阻器的滑片P由中点向左移动，则
A．电流表的示数变大
B．电压表的示数变小
C．电压表的示数变大
D．电压表示数与电流表示数的比值不变
7．下列连线中，完全正确的一组是（ ）
A．回声--------测距 蒸发-------致冷 光的折射--------凸透镜成像
B．电磁感应--------法拉第 电流磁场--------牛顿 磁偏角--------沈括
C．一叶障目-------光的反射 高声喧哗--------音调高 短路危险--------电流过大
D．电流--------欧姆 电压--------伏特 电阻--------安培
二、填空题（本大题7小题，共21分）
8．如图所示，在干燥的天气里，用塑料梳子梳头发，头发会随梳子飘起来，这与验电器的原理_____（选填“相同”或“不同”）；小明家的电能表如图所示，当他家某用电器单独工作时，30min内转盘正好转过50圈，该用电器的电功率为_____W。
9．有一种能反映空气中水蒸气含量的装置叫做干湿泡湿度计。它是由两个相同的温度计并列制成的，其中一支温度计被湿布包起来了。两支温度计的读数不一样，湿布包着的温度计的读数较_____，在一定的温度下，如果空气的湿度越小，湿布中水分蒸发越_____，两个温度计读数的差别越_____。
10．如图所示，重为5N的物体A在8牛的水平压力作用下静止在竖直墙壁上，物体A所受的摩擦力为____N，当水平压力减小为原来的一半，物体A恰好沿竖直墙壁匀速下滑，则物体A受到的摩擦力为____N．
11．如图所示，利用滑轮分别拉同一物体沿同一水平地面做匀速直线运动，其中属于定滑轮的装置是图________；属于省距离的装置是图__________．
12．如图甲所示，铜块的长度为________ cm；用托盘天平测铜块的质量：应先将天平放在水平桌面上，游码移至标尺左端的________刻度线处，调节平衡螺母使天平平衡；然后将铜块放入左盘，当右盘所加砝码和游码位置如图乙所示时天平再次平衡，铜块的质量为________ g．
13．如图1的电路中，电源电压不变，灯泡RL的阻值小于变阻器R2的最大阻值，且R1的阻值是灯泡电阻RL的两倍，灯泡电阻不随温度发生变化。现只闭合S2，滑动变阻器滑片P从a端滑到b端的过程中，变阻器R2的电功率与它两端电压的关系图线如图，滑动变阻器滑片到达b端时，R2的功率为此时电路总功率的80%，则此时RL:R2=____；若同时闭合S1、S2、S3，电路消耗的最小总功率为____W。
14．如图所示，小明从滑梯上自由加速下滑时，感到臀部灼热，在此过程中是通过_________改变了内能．其中，动能______，重力势能减小，机械能______．(选填“增大”、“减小”或“不变”)
三、作图题（共7分）
15．足球静止在水平桌面上，O为重心，请画出足球受力的示意图；
（____）
16．如图，是一名男生奔跑过程中左脚腾空，右脚着地的一瞬间．请画出此刻地面对他的支持力和摩擦力的示意图(A点是作用点)．
17．如图所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．
（____）
四、实验题（本大题共5小题，共20分）
18．如图1所示为小刚探究“凸透镜成像规律”的实验装置，焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧．
（1）小刚调节烛焰、凸透镜和光屏的高度，使它们的中心在_____高度．
（2）小刚将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是_____的实像．（选填“放大”或“缩小”）
（3）小刚改变蜻烛的位置，使其位于10cm刻度线处，移动光屏，直到烛焰再次在光屏上成清晰的像，利用此规律可以制成_____．（选填“照相机”、“投影仪”或“放大镜”）
（4）在如图2所示的四幅图中，能够表示利用透镜成功矫正近视眼的是_____图．
19．爱米设计如图A所示电路测定小灯泡的功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为3V）、电流表（0～0.6A，0～3A）、电压表（0～3V0～15V）、开关各一个、导线若干、滑动变阻器
（1）实验前在检查仪器时，发现电流表指针如图B所示，则接下来的操作是_____
（2）正确连接电路后闭合开关，改变滑动变阻器的阻值，多次测量，爱米画出了小灯泡中电流随其两端电压变化的关系图象如图C，则小灯泡的额定功率为_____W。
（3）在某次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡的阻值变化了△R2，则△R1_____△R2（选填“＞”、“＜”或“＝”）
20．图甲中温度计的示数为_____℃；图乙中电压表示数为_____V
21．为了探究平面镜成像特点，小明准备了图甲所示的实验器材：
实验时，小明应选_____作为平面镜（填字母），这样选择的目的是便于_____．为了比较像与物的大小关系，小明应选_____两支蜡烛（填字母）．实验时镜面与桌面必须_____．实验中小明把光屏放在烛焰所成像的位置上，他在光屏上并没有看到烛焰的像，说明平面镜所成的像是_____像．实验结束后，小明无意间从平面镜中看到墙上的电子钟的像如图乙所示，这时的时间是_____．
22．（2016·阜新卷）小明同学在“研究杠杆平衡条件”实验中：
（1）实验时应先调节杠杆在______位置平衡．若出现图甲所示情况，应将杠杆的螺母向______调（填“左”或“右”）．
（2）杠杆平衡后，小明在图乙所示的A位置挂上3个钩码，为了使杠杆在水平位置平衡，这时应在B位置挂上______个钩码．
（3）下表是该组某同学在实验中记录杠杆平衡的部分数据：
上表中空格处所缺的数据是：△＝______，☆＝______；
（4）分析上表中的实验数据可以得出的结论是______．
五、计算题（本大题共2小题，共13分）
23．在如图所示的电路中，电源电压为9伏且保持不变．先闭合电键S1， 电流表示数为0.3安，再闭合电键S2， 电流表的示数为0.5安．求：
① 电阻R1的阻值．
②通过电阻R2的电流I2及R2的电阻值．
24．当某电动机两端的电压为12V时，通过电动机线圈的电流为3A，已知电动机线圈的电阻为0.4Ω（保持不变），通电2min，问：电流通过电动机所做的功为多少？电流通过电动机的线圈产生的热量为多少？该电动机的机械效率是多少？
六、综合能力题（本大题共3小题，共18分）
25．雨后晴朗的夜晚，为了不踩到地上的积水，迎着月光走时，地上发亮的是________(选填“积水”或“地面”)，原因是____________________。请你在图中作出人看到月亮的光路图_________(M代表月亮)。
26．晚上小刚在家学习时，突然他所在房间的电灯不亮了，而其他房间的电灯正常亮．他发现灯丝断了，就决定换一个新灯泡．他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根接线使氖管发光．
1．请你帮他分析该电灯的工作电路有什么问题？会带来什么危害？
2．你知道这盏电灯与其他房间的电灯是怎样连接的吗？这样连接有什么好处？
27．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一个压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻随风力的变化而变化，已知电源电压恒定，定值电阻，无风时电压表示的数为1V，电压表量程为0~3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示．
（1）电压表示数随风力的增大而________（选填“增大”“减小”或“不变”）．
（2）求无风时电路的总电功率______．
（3）求该装置所能测量的最大风力______．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
由于光的折射，河底石块看起来变浅，故A符合题意为答案．
世博会中国馆的灯光射向远方说明光在同种均匀介质中沿直线传播，故B不符合题意，
桥在水面中的倒影是由于光的反射形成的平面镜成像，故C不符合题意．
射击时，射击瞄准要“三点一线”利用了光的直线传播，故D不符合题意．
2、B
【解析】
电导率就是电阻率的倒数，在室温下制备出新型超高导电材料-砷化铌纳米带。说明该材料的电阻率非常小，在长度、横截面积、温度相同时，其电阻非常小，不适合制作滑动变阻器的电阻丝，根据焦耳定律，在其他条件相同时，电阻越小，产生的热量越小，故不适合做电饭锅的发热体，也不适合做白炽灯的灯丝，而制作输电线可以减小输电线上的电能损失．
3、B
【解析】
ACD、由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞I2，故A、C、D错误；
B、由 可知，通电时间相同时，I1＞I2，R1＝R2＝5Ω，所以左侧容器中电阻丝产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，则A管中的液面较高，故正确。
故选B.
4、D
【解析】
A．在电源电压一定，多个大功率用电器同时使用，总功率会过大，由P=UI可知，会引起电流过大，易引发火灾，故A错误；
B．使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，故B错误；
C．在电路中的插头属于带电体，用湿手拔插头时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故C错误；
D．为了防止用电器的外壳漏电，所以应将其外壳接地，故D正确。
5、B
【解析】
解答：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动．A. 图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应实验，故A错误；B. 图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器工作原理相同，故B正确；C. 该实验为奥斯特实验，说明了电流周围存在着磁场，故C错误；D. 该实验是电磁铁的实验，故D错误．故选B.
6、D
【解析】
由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测变阻器两端的电压，电压表V2测R两端的电压，电流表测电路中的电流。现将滑动变阻器的滑片P由中点向左移动，变阻器接入电路中的电阻变大，电路的总电阻变大。
A.由I=可知，电路中的电流变小，即电流表的示数变小。故A错误。
B.C.变阻器接入电路中的电阻变大，由串联电路分压规律可知，变阻器两端的电压变大，定值电阻R两端电压变小，即电压表V1的示数变大，V2的示数变小。故B、C错误。
D.电压表V2示数与电流表示数的比值等于定值电阻R的阻值，定值电阻的阻值不变，所以V2示数与电流表示数的比值不变。故D正确。
7、A
【解析】
A. 回声是声音在传播过程中遇到障碍物被反射回来的现象.如果回声到达人耳比原声晚0.1 s以上，人耳就可以区分回声和原声，此时障碍物到听者的距离为vt，所以回声测距正确；蒸发属于汽化现象，汽化吸热，蒸发会制冷；凸透镜成像是利用了光的折射，故A选项正确；
B.法拉第发现了磁能生电，即电磁感应现象；电流周围存在磁场是奥斯特发现的，沈括最早发现了地理的两极和地磁场的两级并不重合，略有偏差，即磁偏角；故B选项错误；
C.一叶障目是光沿直线传播现象；不要高声喧哗，值得是声音的响度大，不是指音调高；断路会使电路中电流过大；故C选项错误；
D.电流的单位是安培，电压的单位是伏特，电阻的单位欧姆，故D选项错误．
二、填空题（本大题7小题，共21分）
8、不同 40
【解析】
验电器的原理是同种电荷相互排斥；头发和梳子摩擦，头发和梳子带异种电荷，根据异种电荷互相吸引，所以头发会随着梳子飘起来，这与验电器的原理不同；
电能表转过50r消耗的电能：W=kW•h=0.02kW•h，
该用电器的电功率：P===0.04kW=40W。
9、低 快 大
【解析】
湿布包着的温度计，水在蒸发时吸收热量，所以该温度计的示数降低；
空气的湿度越小（即空气中水蒸气的含量少），则湿布中水分蒸发越快，温度降低的越多，因此两个温度计读数的差别越大。
10、5 5
【解析】
物体A处于静止状态，在竖直方向受到重力和摩擦力，重力和摩擦力是平衡力，所以，物体A受到的摩擦力大小f=G=5N，方向竖直向上．对物体A受到的压力减小一半，物体恰好沿竖直墙壁匀速下滑，物体A仍处于平衡状态，竖直方向上受到摩擦力和重力是平衡力，摩擦力等于重力，仍为5N．
11、甲 丙
【解析】
甲图中，滑轮的轴的位置固定不动，甲图的滑轮为定滑轮，使用甲滑轮可以改变力的方向，但不能省力，也不能省距离；乙、丙图中的滑轮都随物体一起运动，都是动滑轮，其中乙图中，拉力作用在轮上，省力、费距离；丙图中，拉力作用在轴上，费力、省距离，所以属于省距离的是丙图中的动滑轮．
12、2.25 0 31
【解析】
物体末端对应刻度值是2.25cm，起始位置对应刻度值是0.00cm，物体长度L=2.25cm-0.00cm=2.25cm．
用托盘天平测铜块的质量：若游码不在“0”刻度线处，则在未测铜块前就增加了右盘砝码的质量，所以测量不准确；应将游码移至标尺左端的“0”刻度线处，调节平衡螺母使天平平衡；读数时：铜块的质量为m=20g+10g+1g=31g．
13、1:4 15W
【解析】
只闭合S2时，电路中只有灯泡与滑动变阻器串联。当滑片到达b端时，R2的功率为此时电路总功率的80%，则灯泡功率为电路总功率的20%，即此时灯泡功率PL与滑动变阻器功率P2之比为PL:P2=20%:80%=1:4。因此时灯泡与滑动变阻器串联电流相等，且由P=I2R得R=，所以===；
由图像知，滑片P从a端滑到b端的过程中R2的最大功率为5W，由串联电路特点和欧姆定律可得，电路中电流：，由P=I2R可得R2的的电功率为=====，当R2=RL时，P2有最大值，所以===，即有：。由图甲知，当同时闭合S1、S2、S3时，R1、R2并联。当滑片在b端时，滑动变阻器阻值最大，电路的总电阻最大，电源电压一定，由知，此时电路消耗总功率最小。因R1=2RL，R2=4RL，所以=====15W。
14、做功 增大 减小
【解析】
小明从滑梯上自由加速下滑时，速度增大，高度减小，所以小明的动能增加，重力势能减小；感到臀部灼热，是因为滑梯摩擦力的作用，使内能增加，通过做功的方式改变内能，会有一部分机械能转化为内能，因此机械能会减小．
三、作图题（共7分）
15、
【解析】
足球受到了两个力，竖直向下的重力G和竖直向上的支持力F，足球处于静止状态即平衡状态，这两个力是一对平衡力，作图如下：
16、
【解析】
过鞋底与地面的接触点沿水平向右画一条带箭头的线段，在箭头附近用符号Ff表示摩擦力；过鞋底与地面的接触点沿竖直向上画一条带箭头的线段，在箭头附近用符号FN，如下图所示：
17、
【解析】
人随自动扶梯一同匀速上升，因此小华相对于扶梯静止，则小华不受摩擦力，她受竖直向下的重力和竖直向上的支持力；过重心作竖直向下的重力和竖直向上的支持力；因为这两个力是一对平衡力，作图时两条线段长度要相等．如图所示：
四、实验题（本大题共5小题，共20分）
18、同一 放大 照相机 丙
【解析】
（1）在探究凸透镜成像规律的实验中，烛焰、透镜、光屏三者的中心要在同一高度，以保证烛焰的像能在光屏的中间；
（2）焦距为15cm，蜡烛移至光具座上30cm刻度线处，u＝20cm，此时物距大于一倍焦距小于二倍焦距成倒立放大实像；
（3）改变蜻烛的位置，使其位于10cm刻度线处，u＝40cm，此时物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距，照相机就是依据此原理；
（4）近视眼是晶状体太厚，像成在视网膜的前方，需要将光线发散重新将像成在视网膜上，凹透镜对光线有发散作用，故丙图可以矫正近视眼；
19、把指针调零 0.625 ＞
【解析】
（1）实验前在检查仪器时，发现电流表指针如图B所示，则接下来的操作是把指针调零；
（2）根据图C，灯在额定电压2.5V下工作的电流为0.25A，小灯泡的额定功率为：P＝UI＝2.5V×0.25A＝0.625W；
（3）滑动变阻器电阻变小，由分压原理可知，变阻器两端电压减小，则灯泡两端电压增大，电流也增大，（由欧姆定律，总电阻变小），因灯丝温度升高，灯泡电阻变大；根据R＝R滑+R灯，只有当R滑的减小量大于R灯的增加量才会让总电阻变小，即△R1＞△R2。
20、26 2
【解析】
（1）使用温度计测量温度时，首先要明确温度计的分度值，读数时视线与液柱最高处相平，并注意区分零上或零下。
【详解】
（1）在温度计上，10℃之间有10个小格，一个小格代表1℃，所以此温度计的分度值为1℃；“30”在“20”的上方，液柱最高处在两者之间，说明温度高于0℃，为26℃；（2）电压表用的是0～3V量程，一大格表示1V，里面有10个小格，其分度值为0.1V，因此其读数为2V。
21、G 确定像的位置 BC 垂直 虚 10：1
【解析】
（1）在本实验中要验证像与物体的大小相等，所以应选透明的玻璃作为平面镜，这样可以方便地确定像所在的位置；
（2）他应选用两支相同的蜡烛来验证像与物体的大小相等这一结论；
（3）为了保证像与物体的连线与桌面平行，所以应让镜面与桌面必须垂直；
（4）由于平面镜所成的像是虚像，所以这个像无法用光屏来接收，在光屏上不能成像；
（5）平面镜所成的像与物体关于镜面是对称的，所以在镜中看到像与物体的左右正好相反，故可以从纸的反面来看，可读出正确的读数应为10：1．
22、水平 左 4 1 20 F1 l1＝F2 l2 (动力×动力臂＝阻力×阻力臂)
【解析】
试题分析：（1）为了便于直接从杠杆上读出力臂的大小，所以应调节杠杆水平平衡；调节杠杆平衡时，应把平衡螺母向着较高的一侧来拧，故应向左拧；（2）由杠杆的平衡条件可知，A位置3个钩码，力臂为4，故B位置力臂为3，应挂4个钩码；（3）根据杠杆的平衡条件：F1l1=F2l2可得：△＝1，☆＝20；（4）实验结论为：F1l1＝F2l2 （动力×动力臂＝阻力×阻力臂）．
【考点定位】杠杆的平衡条件
五、计算题（本大题共2小题，共13分）
23、（1）30Ω（2）0.2A（3）45Ω
【解析】
①由电路图知道，当只闭合S1 时，只有R1 接入电路，电流表测量通过R1 的电流，由知道，电阻R1的阻值是：；
②当再闭合电键S2时，R1、R2并联，电流表测量干路的电流，又因为此时电流表的示数为0.5安，所以，由并联电路的特点知道，通过电阻R2的电流I2是：，
由知道，电阻R2的阻值是：.
24、（1）4320J，（2）432J，（3）90%。
【解析】
（1）电流通过电动机所做的功：W总＝UIt＝12V×3A×2×60s＝4320J，
（2）这台电动机2min内产生的热量：Q＝I2Rt＝（3A）2×0.4Ω×2×60s＝432J；
（3）电动机提供的机械能：W机＝W总﹣Q＝4320J﹣432J＝3888J，这台电动机的效率：η＝×100%＝×100%＝90%。
六、综合能力题（本大题共3小题，共18分）
25、积水 水面发生镜面发射，地面发生漫反射
【解析】
平静的水面，能发生镜面反射，地面凹凸不平，地面发生漫反射；迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉水面亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑. 光路图如图：
水面和地面都反射月光，水面对月光发生的是镜面反射：入射光线是平行光线，反射光线也是平行光线；地面对月光发生的是漫反射：入射光线是平行光线，反射光线不再平行，而是射向各个方向；人看到的明亮程度是由进入人眼睛的光的多少来决定的。
26、（1）开关接在零线上；开关断开后仍会触电（2）并联；互不影响
【解析】
（1）由题可知，小刚先将控制该灯的开关断开，又找来了测电笔检测灯头上的两根接线，发现其中一根接线仍使氖管发光，说明这根接线带电，是和相线相连，因此电灯开关接在了零线上。这种接法开关断开后仍会触电。
（2）家庭电路中，各用电器是并联的，这样连接各用电器可以独立工作、互不影响。
27、增大 4.5W 720N
【解析】
(1)由甲电路图可知,R与Rx串联，电压表测R两端的电压，由图乙可知,风力增大时,Rx的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由U=IR可知，R两端的电压增大，即电压表的示数增大；
(2)由图象可知当无风时，定值电阻，电压表示的数为1V，此时干路中的电流为：，观察图乙中图像可知无风时电阻Rx=16Ω，则电阻Rx两端电压为Ux=IRx=0.5A×16Ω=8V，所以电源电压：U=UR+Ux=9V；
所以电路消耗的总功率为： P总=UI=9V×0.5A=4.5W．
(3)当所测风力最大时，Rx的阻值最小,电路中电流最大,则电压表的示数UR=3V最大，因串联电路中总电压等于各分电压之和，所以Rx两端的电压：Ux=U−UR=9V−3V=6V，因串联电路中各处的电流相等，所以电路中的电流：，
则压敏电阻的阻值：
由图象可知，该装置所能测量的最大风力为720N．
实验次数
F1（N）
l1 (cm)
F2 ( N)
l2( cm)
1
2
5
△
10
2
3
10
2
15
3
2
30
3
☆
