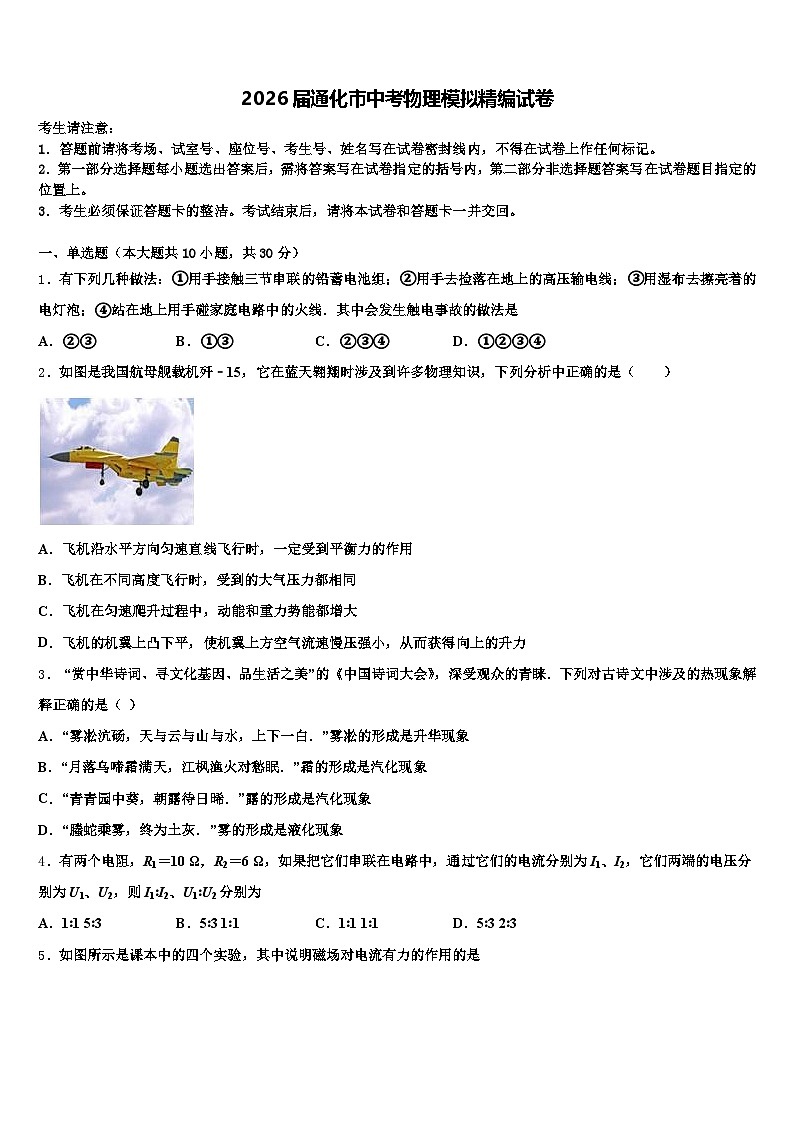

2026届通化市中考物理模拟精编试卷（含答案解析）

这是一份2026届通化市中考物理模拟精编试卷（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁，关于声音，下列说法正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．有下列几种做法：①用手接触三节串联的铅蓄电池组；②用手去捡落在地上的高压输电线；③用湿布去擦亮着的电灯泡；④站在地上用手碰家庭电路中的火线．其中会发生触电事故的做法是
A．②③ B．①③ C．②③④ D．①②③④
2．如图是我国航母舰载机歼﹣15，它在蓝天翱翔时涉及到许多物理知识，下列分析中正确的是（ ）
A．飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用
B．飞机在不同高度飞行时，受到的大气压力都相同
C．飞机在匀速爬升过程中，动能和重力势能都增大
D．飞机的机翼上凸下平，使机翼上方空气流速慢压强小，从而获得向上的升力
3． “赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐．下列对古诗文中涉及的热现象解释正确的是（ ）
A．“雾凇沆砀，天与云与山与水，上下一白．”雾凇的形成是升华现象
B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是汽化现象
C．“青青园中葵，朝露待日晞．”露的形成是汽化现象
D．“螣蛇乘雾，终为土灰．”雾的形成是液化现象
4．有两个电阻，R1＝10 Ω，R2＝6 Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为
A．1∶1 5∶3B．5∶3 1∶1C．1∶1 1∶1D．5∶3 2∶3

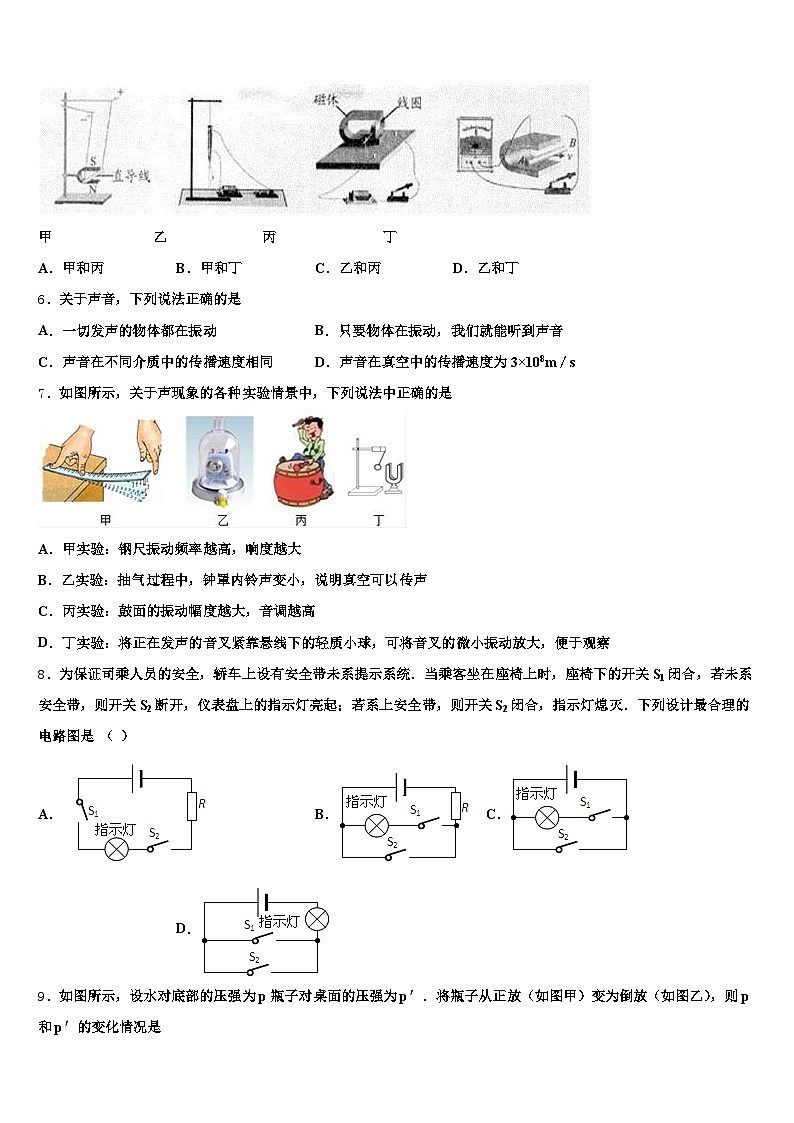

5．如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是
甲 乙 丙 丁
A．甲和丙B．甲和丁C．乙和丙D．乙和丁
6．关于声音，下列说法正确的是
A．一切发声的物体都在振动B．只要物体在振动，我们就能听到声音
C．声音在不同介质中的传播速度相同D．声音在真空中的传播速度为3×108m／s
7．如图所示，关于声现象的各种实验情景中，下列说法中正确的是
A．甲实验：钢尺振动频率越高，响度越大
B．乙实验：抽气过程中，钟罩内铃声变小，说明真空可以传声
C．丙实验：鼓面的振动幅度越大，音调越高
D．丁实验：将正在发声的音叉紧靠悬线下的轻质小球，可将音叉的微小振动放大，便于观察
8．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是 （ ）
A．B．C．D．

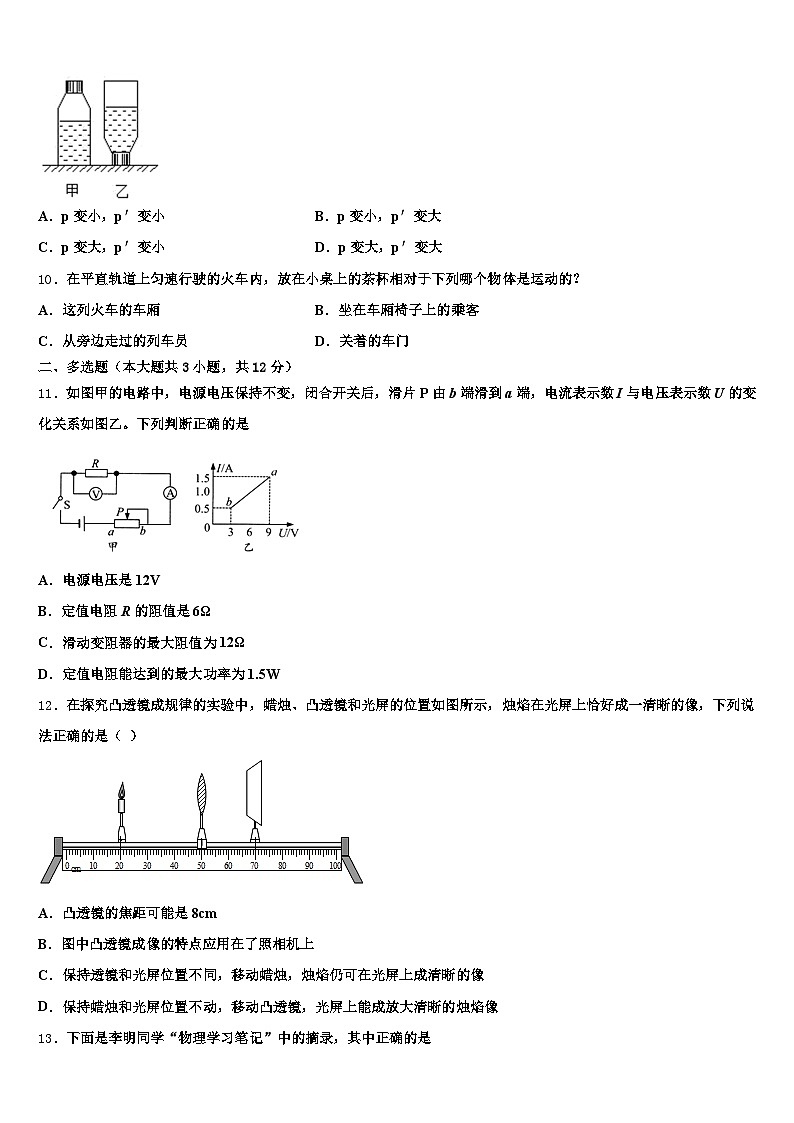

9．如图所示，设水对底部的压强为p瓶子对桌面的压强为p′．将瓶子从正放（如图甲）变为倒放（如图乙），则p和p′的变化情况是
A．p变小，p′变小B．p变小，p′变大
C．p变大，p′变小D．p变大，p′变大
10．在平直轨道上匀速行驶的火车内，放在小桌上的茶杯相对于下列哪个物体是运动的？
A．这列火车的车厢B．坐在车厢椅子上的乘客
C．从旁边走过的列车员D．关着的车门
二、多选题（本大题共3小题，共12分）
11．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙。下列判断正确的是

A．电源电压是12V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的最大阻值为12Ω
D．定值电阻能达到的最大功率为1.5W
12．在探究凸透镜成规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是（ ）
A．凸透镜的焦距可能是8cm
B．图中凸透镜成像的特点应用在了照相机上
C．保持透镜和光屏位置不同，移动蜡烛，烛焰仍可在光屏上成清晰的像
D．保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像
13．下面是李明同学“物理学习笔记”中的摘录，其中正确的是
A．把﹣10℃的冰块放在0℃的冰箱冷藏室，过一会，冰块的内能会增加
B．关于四冲程内燃机，若转速为2400r/min，则每秒钟对外做功20次
C．实验室里常用验电器来测量电流的大小
D．一根导线将它均匀拉长，它的电阻一定变小
三、填空题（本大题共5小题，共10分）
14．4月23日水兵节当天下水，中国第一艘国产航母001a型马上要下水了!如图所示是航母舰载机起飞训练的情境，则下列说法正确的是（_____）
A．飞机停在航母甲板上，航母对飞机的支持力和飞机对航母的压力是一对平衡力
B．飞机飞行时能获得向上的压强差，是因为机翼上方空气流速小于机翼下方空气流速
C．飞机飞离航母后，航母所受浮力变小
D．飞机在起飞过程中，惯性将消失
理由：_______________________________
15．王宇将焦距为5cm的凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏的位置如图所示，其中明显还需要调整的是__________的高度．调整后，在光屏上恰好得到一个清晰的、倒立的烛焰的_________像，生活中的__________机是利用这一原理的．
16．如图所示的电路，电源电压保持不变．电键S1、S2处于断开状态，先闭合电键S1，小灯不发光．若灯L、电阻R中仅有一个出现故障，请根据相关信息写出闭合电键S2前后，电流表示数的变化情况及相对应的故障．示例：电流表示数始终为零，电阻R断路．（写出示例以外的两种情况）
①_____________________；
②____________________.
17．校车安全备受社会关注，国家出台了《校车安全管理条例》．目前已经有一批“大鼻子“校车投入使用，图是校车的简图．校车应用了许多物理知识，例如校车的颜色是黄色，是因为人眼对黄色比较敏感，
请你结合所学的物理知识写出对应的解释：
配安全带_____．
更换轮胎_____．
限制车高_____．
A．减小质量，减小惯性
B．防止刹车时由于惯性造成伤害
C．降低重心，增加校车稳定性
D．压力一定时，增大接触面积粗糙程度．
18．如图所示，小华用弹簧测力计测铁块重力，图中测力计的量程为______牛、最小分度值为_____牛，该测力计的示数为______牛。
四、计算题（本大题共3小题，共29分）
19．如图所示是某洗衣机的技术参数，其设有加热功能，洗涤前先将水加热到适宜温度，可以提高洗涤效果．
（1)求脱水时的正常工作电流；
（2)某次洗衣时，进水后，正常加热15min水温达到设定要求，接着洗涤共用了30min，脱水用了6min，求全过程消耗的电能.
20．如图所示是一个可以在普通灯泡和LED灯之间切换使用的电路图，L1为“6V 3W”的普通白炽灯，L2为“6V 1W”的LED灯，当S1、S2断开S3闭合时，移动滑片P可以改变灯泡L1的亮度，滑片P从一段滑到另一端时灯泡的电压在3V和6V之间变化，（灯泡电阻的变化可以忽略）求：
灯泡L1正常发光时的电阻；滑动变阻器的最大阻值；当S1、S2、S3都闭合时，整个电路消耗的最小总功率．
21．如图是某电热饮水机内部的电路原理图，如表是其说明书上收集到的数据。该电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到90℃时，温控开关S0就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关S0又会自动闭合重新加热。求：
电热饮水机加热时电流的大小；当热水箱里装满水时（按2L计算），水的质量为多少？（提示：1L＝1×10﹣3m3；ρ水＝1.0×103kg/m3）当热水箱里温度降至60℃时，温控开关自动闭合重新加热700s至90℃这一过程中，水吸收的热量是多少？消耗的电能是多少？[c水＝4.2×103J/（kg•℃）]结合第（3）问的计算结果，请简述水吸收的热量和消耗的电能不相等的原因；正常加热时R1的电阻值是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，一小球从理想光滑的斜面上滚下，请在图中画出小球受到所有力的示意图．
23．如图甲是家庭电路中，开关同时控制二孔、三孔的插座（虚线表示背面连接），请在图乙中将其正确地连接在家庭电路中。
（______）
六、实验探究题（本大题共3小题，共15分）
24．小玉同学想探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为10Ω、15Ω、20Ω、30Ω、40Ω和50Ω．
小玉根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线．
（________）
（2）电路连接正确后，先用10Ω的定值电阻进行实验，闭合开关后，发现电流表无示数，电压表有示数，则该电路故障可能是_____排除故障后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成15Ω的定值电阻进行实验，然后再闭合开关．此时应将滑片P向_____（选填“左”或“右”）移动．
（3）小玉还想多测几组数据，但她不能选用的定值电阻的阻值为_____．
25．小明同学在做“探究凸透镜成像现律”的实验，
（1）前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像．据此小明据出的问题是，像的虚实、大小，正倒跟_____有什么关系？
（2）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=____cm．
（3）小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是_______（选填“照相机”、“放大镜”或”投影仪”）
（4）如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐____．当u＞2f时，物体移动速度______（选“大于”、“小于“或“等于”）像移动的速度，当f＜u＜2f时，物体移动速度_____（选填“大于”，“小于”或“等于”）像移动的速度．
26．如图是小明同学探究“电流与电压关系”的电路图．
请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．小明连接电路时，开关应_____，滑动变阻器的滑片P应放在最_____（选填“左”或“右”）端．闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是_____．接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
①三节串联着的铅蓄电池组的电压是6V，不高于36V的电压对人体来说是安全的，因此不会触电；
②用手去捡落在地上的高压输电线，高压输电线的电压高达好几万伏，对人体来说是不安全的，会发生触电事故；
③用湿抹布擦亮着的电灯时，由于水是导体，很容易发生触电事故；
④站在地上用手碰家庭电路中的火线，使人体和大地构成了通路，人会发生触电事故；
故选C。
重点是安全用电的常识，牢记四不，即不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层．
2、A
【解析】
A、飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用，此选项正确；
B、飞机在不同高度飞行时，受到的大气压力不相同，此选项错误；
C、飞机在匀速爬升过程中，动能不变和重力势能增大，此选项错误；
D、飞机的机翼上凸下平，使机翼上方空气流速快压强小，从而获得向上的，此选项错误．
故选A．
3、D
【解析】
A．“雾凇”是空气中的水蒸气遇冷直接变为固态，属于凝华现象，故A错误．
B．霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，是凝华现象，故B错误．
C．“露”是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，是液化现象，故C错误．
D．雾是空气中的水蒸气遇冷液化为液态的小水滴，故D正确为答案．
4、A
【解析】
根据串联电路电流特点，在串联电路中各处电流均相等，所以电流之比是1:1；串联电阻电压特点，电压之比等于电阻之比，所以是5:3，故选A．
5、A
【解析】
甲图，给磁场中的直导线通电，导线运动，说明了磁场对电流有作用力；乙图，说明电流周围存在磁场；丙图，给磁场中的线圈通电，线圈转动，说明磁场对电流有作用力；丁图，说明闭合回路的一部分导体在磁场中做切割磁感线运动，会有感应电流的产生．所以选择A．
6、A
【解析】
A．声音是由物体的振动产生的，一切发声的物体都在振动，故A正确；
B．振动的物体都能够发声，但是若不在人耳听觉范围内就听不到，故B错误；
C．声音在不同介质中的传播速度不同，故C错误；
D．声音在15空气中传播速度是340m/s，真空不能传声，故D错误。
故选A。
7、D
【解析】
A．当钢尺振动的频率越高时，音调越高，故A错误；
B．当空气被不断抽出后，铃声逐渐减弱，说明声音的传播需要介质，真空不能传声，故B错误；
C．敲鼓时，鼓面的振动幅度越大，响度越大，故C错误；
D．将正在发声的音叉紧靠悬线下的轻质小球，可将音叉的微小振动放大，便于观察，用到了转换法，故D正确．故选D.
8、B
【解析】
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．说明当开关S2闭合后把灯泡短路了，另外此电路还需要一个保护电阻，所以选B．
9、D
【解析】
由图知道，瓶内水不满，瓶子的形状是上细下粗，所以倒过来会使水的深度变大，由公式P=ρgh知道，液体对瓶塞的压强变大；瓶对桌面的压力等于瓶和里面水的总重力，所以无论瓶口朝上还是朝下，它们的重力不变，故对桌面的压力也不变，但倒过来后受力面积变小，即对桌面的压强变大，所以将瓶子从正放变为倒放，则p变大，p′变大，故选D．
10、C
【解析】
车厢小桌上的茶杯与火车的车厢、坐在车厢椅子上的乘客、关着的车门之间的位置没有发生变化，所以以火车的车厢、坐在车厢椅子上的乘客、关着的车门为参照物，它是静止的；以从桌旁走过的列车员为参照物时，茶杯与列车员之间的位置发生变化，所以茶杯相对于列车员是运动的，故C正确。 故答案为C。
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
当滑片在a端时，电路为R的简单电路，此时电路中的电流最大，电压表示数最大，由图象可知，电源的电压U=9V，此时电路中的电流I=1.5A，定值电阻R的阻值：R==6Ω，故A错误、B正确；
由于此时电阻R两端的电压最大、通过的电流最大，则定值电阻能达到的最大功率：PR大=UI=9V×1.5A=13.5W，故D错误；
当滑片位于b端时，电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，电压表的示数最小，由图象可知，此时R两端的电压UR=3V，电路中的最小电流I′=0.5A，因串联电路中总电压等于各分电压之和，所以，此时滑动变阻器两端的电压：U滑=U-UR=9V-3V=6V，则滑动变阻器的最大阻值：R滑大==12Ω，故C正确。
12、BD
【解析】
B．由图可知，此时的物距为30cm，物距大于像距，成的是倒立、缩小的实像，其应用是照相机，故B正确；
A．若凸透镜的焦距为8cm，由图可知物距u=30cm，大于2倍焦距，像距为20cm，像距位于1倍焦距和2倍焦距之间，不能满足要求，故A错误；
C．保持透镜和光屏位置不同，移动蜡烛，此时应移动光屏，烛焰才可能在光屏上成清晰的像，故C错误；
D．由图知，此时像距小于物距，所以在光屏上成倒立、缩小的实像．若将蜡烛和光屏互换位置，此时像距大于物距，根据光路的可逆性，此时应成倒立、放大的实像，故D正确；
13、AB
【解析】
A、将﹣10℃的冰块放在冰箱的0℃冷藏室中一段时间后，冰块从冰箱中吸收热量，内能一定增加，故A正确；
B、飞轮转速为2400r/min＝40r/s，也就是1s飞轮转动40r，燃气对外做功20次，故B正确；
C、验电器是用来检验物体是否带电的仪器，故C错误；
D、导线均匀拉长后，导线材料不变，长度变长、横截面积变小，电阻变大，故D错误。
故选：AB。
三、填空题（本大题共5小题，共10分）
14、C因为航母漂浮的海面上，F浮=G物，又因为飞机飞离航母，所以G物变小，所以F浮也变小；故选C．
【解析】
平衡力的条件是大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．飞机停在航母甲板上，航母对飞机的支持力和飞机对航母的压力是作用在两个物体上的两个力，故不是一对平衡力，故A错误；因为流体流速越快的位置压强越小，所以，当飞机飞行时能获得向上的压强差时，是因为上方压强小于下方压强，即机翼上方空气流速大于机翼下方空气流速造成，故B错误；因为漂浮物体的浮和始终等于自身重力．当航载飞机飞离航母后，航母的总重力减小，航母依然漂浮，故浮力仍等于重力，所以浮力会减小，故C正确；惯性是一切物体所具有的一种特性，在任何时候物体都有惯性，飞机在起飞过程中，惯性不可能消失，故D错误，故选C．
15、光屏 实 照相
【解析】
烛焰、凸透镜、光屏的中心没有在同一高度，像不会成在光屏的中央位置，所以要调整光屏的高度，使蜡烛、凸透镜、光屏的中心在同一直线上，像才能在光屏的中央位置；
由图可知，u＞v，成倒立、缩小的实像，照相机利用此原理制成的．
16、电流表始终有示数且不为零时，灯L短路 电流表示数先为零，闭合电键后电流表示数变大，灯L断路.
【解析】
由图知道，当开关S1 闭合时，电路为串联电路；
①当开关S2 闭合时，电路中只有R接入电路中；若闭合开S2前后，电流表始终有示数且不为零，则说明故障应是灯泡L短路；
②若电流表示数先为0，然后有示数，说明闭合开S2 时，电路是解通的，则故障是灯L断路．
17、B D C
【解析】
（1）指导学生安全落座、系好安全带；制止学生在校车行驶过程中离开座位等危险行为．是防止汽车出现意外时，由于惯性而对乘员造成伤害．
（2）轮胎上刻有凹凸不平的花纹，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的；时间长了，这些凹凸不平的花纹会被磨平，因此要更换轮胎．
（3）为了提高校车稳定性，因此要限制车高，降低重心，从增加校车稳定性．
18、0～5 0.2 3.2
【解析】
由图可知，弹簧测力计的最大示数是5N，所以测力计的量程为0—5N；每个大格之间有5小格，每一小格是0.2N，即最小分度值是0.2N；从图中可知指针指在3大格下方一个小格，即示数为3N+0.2N=3.2N。
四、计算题（本大题共3小题，共29分）
19、（1）1.5A （1）2.2788×106J.
【解析】
（1）洗衣机的脱水P1=330W,工作电压U=220V,脱水时的正常工作电流I===1.5A；
（2）洗衣机的加热P2=2000W,加热时间t2=15min=900s,加热消耗的电能W2=P2t2=2000W×900s=1.8×106J；
洗衣机的洗涤P3=200W,洗涤t3=30min=1800s,洗涤消耗的W3=P3t3=200W×1800s=3.6×105J；
洗衣机的脱水t1=6min=360s,脱水消耗的W1=P1t1=330W×360s=1.188×105J；
全过程消耗的电能W= W1+ W2+ W3=1.188×105J+1.8×106J+3.6×105J=2.2788×106J，
20、（1）12Ω；（2）12Ω；（3）4W．
【解析】
（1）由P＝可得L1正常发光时的电阻为R1＝＝＝12Ω．
（2）当S1、S2断开S3闭合时，L1与R串联，滑片P在左端时，只有L1连入电路，此时灯泡电压等于电源电压，为UL1＝U＝6V；滑片P在右端时，L1与R的最大值串联，此时灯泡电压最小，为UL1′＝3V，此时电路中电流为IL1===0.25A．由串联电路的电压特点可得滑动变阻器电压为UR＝U﹣UL1′＝6V﹣3V＝3V，则滑动变阻器的最大阻值为R＝===12Ω．
（3）当S1、S2、S3都闭合时，L1被短路，L2与R并联．L2两端电压不变，则其功率不变．电路功率要最小，则须滑动变阻器功率最小，即其电阻要最大．因电源电压为6V，则L2正常发光，其功率为PL2＝1W．滑动变阻器消耗的最小功率为P滑＝＝＝3W．所以电路消耗的最小功率为P最小= PL2+ P滑＝1W+3W=4W．
21、（1）2A；（2）2kg；（3）2.52×105J， 3.08×105J；（4）水吸收的热量和消耗的电能不相等的原因是有热散失；（5）121Ω．
【解析】
解答：（1）由P＝UI可得，电热饮水机加热时电流的大小：I＝ ＝＝2A；（2）水的体积：V＝2L＝2×10-3m3，由ρ＝ 可得，水的质量：
m＝ρV＝1.0×103kg/m3×2×10-3m3＝2kg；（3）水吸收的热量：
Q吸＝cm（t-t0）＝4.2×103J/（kg•℃）×2kg×（90℃-60℃）＝2.52×105J，由P＝ 可得，消耗的电能：W＝Pt′＝440W×700s＝3.08×105J；（4）由上面的计算可知，W>Q吸，因为有热散失；（5）由题意可知，开关S闭合、S0断开时，电路为R2的简单电路，电饮水机处于保温状态；开关S、S0闭合时，R1与R2并联，电饮水机处于加热状态，因电路中总功率等于各用电器功率之和，所以，R1的电功率：P1＝P加热-P保温＝440W-40W＝400W，由P＝可知，正常加热时R1的电阻值：R1＝＝＝121Ω．
五、作图题（本大题共2小题，共4分）
22、
【解析】
由于光滑斜面没有摩擦力，则此时小球受重力和支持力作用；过球心分别沿竖直向下的方向和垂直于斜面向上的方向画一条带箭头的线段，用符号G表示重力，用符号F表示支持力；如图所示：
23、
【解析】
为了安全，对于两孔插座，左零线，右火线；三孔插座中上孔接地线，左孔接零线，右孔接火线；且开关接在火线和用电器之间，如下图：
六、实验探究题（本大题共3小题，共15分）
24、 定值电阻断路 右 50Ω
【解析】
（1）由图甲知，变阻器与电阻并联，且电压表串联在电路中了，应将电压表与电阻并联，可将电阻右侧的导线接在电压表的负接线柱上，如图所示：
（2）电流表示数为0，电路可能断路；电压表示数接近4.5V，说明电压表与电源连通，则与电压表并联的电阻之外的电路是完好的，则与电压表并联的定值电阻断路了；
研究电流与电阻的关系时，应保持电阻两端的电压不变，将10Ω电阻换成15Ω电阻后，分担的电压变大，所以应向右移动滑片增大滑动变阻器的阻值，让它分担的电压变大，从而使电阻两端的电压变小而保持不变；
（3）由图丙知，电流表的量程为0～0.6A，示数为0.4A；电阻两端的电压为U＝IR＝0.4A×10Ω＝4V，实验中，应保持定值电阻两端的电压为4V不变，变阻器的最大阻值为20Ω，电路中的电流应为I小＝＝0.1A；则允许接的最大电阻值为：R＝＝40Ω，50Ω大于40Ω，所以不可以使用．
25、物距 10.0 照相机 增大 大于 小于
【解析】
（1）根据物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像．据此小明提出的问题是，像的虚实、大小，正倒跟物距有关；
（2）图甲中利用的是平行光聚焦法测量凸透镜焦距，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，焦点到光心的距离为就焦距，所以焦距是f=20.0cm-10.0cm=10.0cm；
（3）因为凸透镜放在50cm处，蜡烛在10cm处，所以物距是50cm-10cm=40cm，由于凸透镜的焦距是10cm，所以物距大于二倍焦距，成倒立缩小的实像，这是照相机的原理；
（4）由图象知道，成实像时物距逐渐减小，像距逐渐增大．当u＞2f时，物体移动速度大于像移动的速度，当f＜u＜2f时，物体移动速度小于像移动的速度
26、 断开 左 电阻R断路 保持定值电阻两端的电压不变
【解析】
因滑片P向左滑时电阻变大，应将滑动变阻器滑片右边的电阻连入电路，如图所示；
小华连接电路时，开关应断开，滑动变阻器的滑片P应放在左端；
闭合开关后小华发现，无论怎样移动滑动变阻器，电流表指针几乎不动即电流表示数为，说明电路中存在断路故障；而电压表指针有示数且不变，说明电压表与电源两极是连通的，即电压表与电路中的其它元件串联了；所以，造成这一故障的原因可能是定值电阻R断路；
小华取来三只阻值分别、、的电阻，探究“电流与电阻关系”，他将电阻换成，根据分压原理，定值电阻的电压变大，根据串联电路电压的特点，应移动滑动变阻器的滑片使其分得电压变大，从而保持定值电阻两端的电压不变．
××滚筒式洗衣机
电压/V
220
洗衣功率/W
200
脱水功率/W
330
最大洗涤容量/kg
5
水加热功率/W
2000
水桶容量
20L
热水箱容量
2L
额定电压
220V
加热时的功率
440W
保温时的功率
40W
