2025年辽宁省七校联合体中考一模物理试题（附答案解析）

这是一份2025年辽宁省七校联合体中考一模物理试题（附答案解析），共20页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题，科普阅读题等内容，欢迎下载使用。

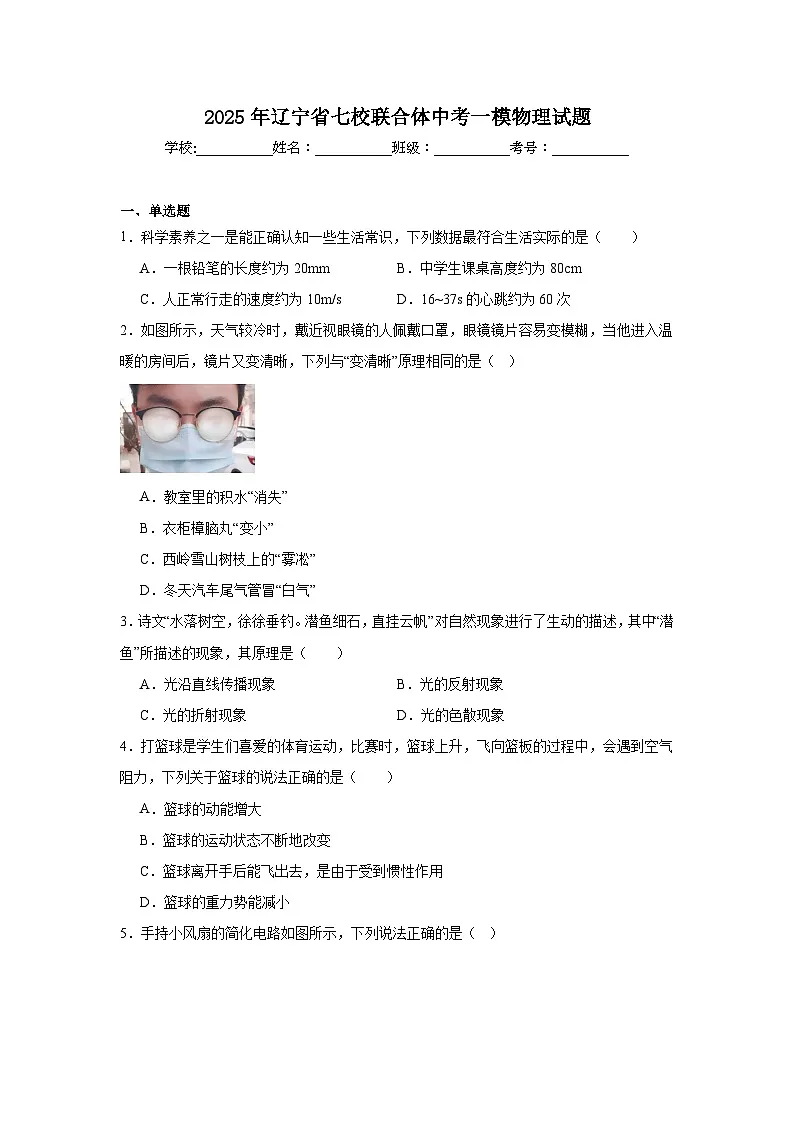

一、单选题
1．科学素养之一是能正确认知一些生活常识，下列数据最符合生活实际的是（ ）
A．一根铅笔的长度约为20mmB．中学生课桌高度约为80cm
C．人正常行走的速度约为10m/sD．16~37s的心跳约为60次
2．如图所示，天气较冷时，戴近视眼镜的人佩戴口罩，眼镜镜片容易变模糊，当他进入温暖的房间后，镜片又变清晰，下列与“变清晰”原理相同的是（ ）
A．教室里的积水“消失”
B．衣柜樟脑丸“变小”
C．西岭雪山树枝上的“雾凇”
D．冬天汽车尾气管冒“白气”
3．诗文“水落树空，徐徐垂钓。潜鱼细石，直挂云帆”对自然现象进行了生动的描述，其中“潜鱼”所描述的现象，其原理是（ ）
A．光沿直线传播现象B．光的反射现象
C．光的折射现象D．光的色散现象
4．打篮球是学生们喜爱的体育运动，比赛时，篮球上升，飞向篮板的过程中，会遇到空气阻力，下列关于篮球的说法正确的是（ ）
A．篮球的动能增大
B．篮球的运动状态不断地改变
C．篮球离开手后能飞出去，是由于受到惯性作用
D．篮球的重力势能减小

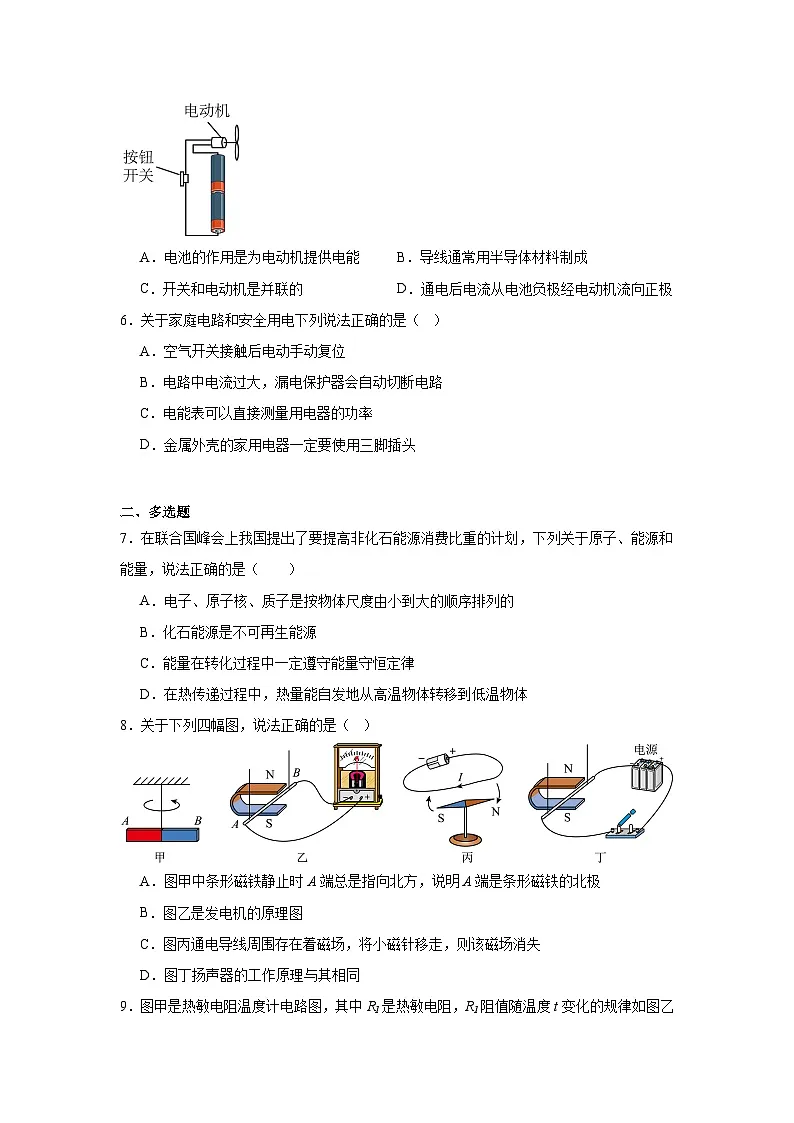

5．手持小风扇的简化电路如图所示，下列说法正确的是（ ）
A．电池的作用是为电动机提供电能B．导线通常用半导体材料制成
C．开关和电动机是并联的D．通电后电流从电池负极经电动机流向正极
6．关于家庭电路和安全用电下列说法正确的是（ ）
A．空气开关接触后电动手动复位
B．电路中电流过大，漏电保护器会自动切断电路
C．电能表可以直接测量用电器的功率
D．金属外壳的家用电器一定要使用三脚插头
二、多选题
7．在联合国峰会上我国提出了要提高非化石能源消费比重的计划，下列关于原子、能源和能量，说法正确的是（ ）
A．电子、原子核、质子是按物体尺度由小到大的顺序排列的
B．化石能源是不可再生能源
C．能量在转化过程中一定遵守能量守恒定律
D．在热传递过程中，热量能自发地从高温物体转移到低温物体
8．关于下列四幅图，说法正确的是（ ）
A．图甲中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极
B．图乙是发电机的原理图
C．图丙通电导线周围存在着磁场，将小磁针移走，则该磁场消失
D．图丁扬声器的工作原理与其相同

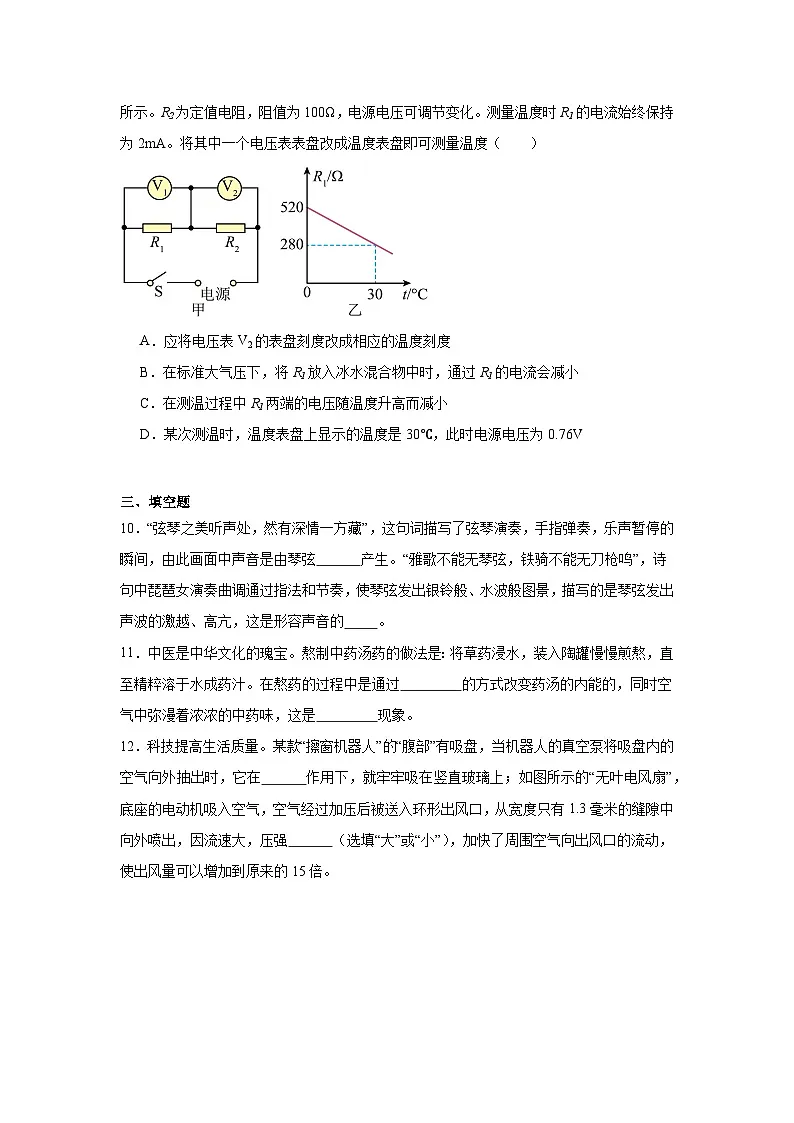

9．图甲是热敏电阻温度计电路图，其中R1是热敏电阻，R1阻值随温度t变化的规律如图乙所示。R2为定值电阻，阻值为100Ω，电源电压可调节变化。测量温度时R1的电流始终保持为2mA。将其中一个电压表表盘改成温度表盘即可测量温度（ ）
A．应将电压表V2的表盘刻度改成相应的温度刻度
B．在标准大气压下，将R1放入冰水混合物中时，通过R1的电流会减小
C．在测温过程中R1两端的电压随温度升高而减小
D．某次测温时，温度表盘上显示的温度是30℃，此时电源电压为0.76V
三、填空题
10．“弦琴之美听声处，然有深情一方藏”，这句词描写了弦琴演奏，手指弹奏，乐声暂停的瞬间，由此画面中声音是由琴弦 产生。“雅歌不能无琴弦，铁骑不能无刀枪鸣”，诗句中琵琶女演奏曲调通过指法和节奏，使琴弦发出银铃般、水波般图景，描写的是琴弦发出声波的激越、高亢，这是形容声音的 。
11．中医是中华文化的瑰宝。熬制中药汤药的做法是：将草药浸水，装入陶罐慢慢煎熬，直至精粹溶于水成药汁。在熬药的过程中是通过 的方式改变药汤的内能的，同时空气中弥漫着浓浓的中药味，这是 现象。
12．科技提高生活质量。某款“擦窗机器人”的“腹部”有吸盘，当机器人的真空泵将吸盘内的空气向外抽出时，它在 作用下，就牢牢吸在竖直玻璃上；如图所示的“无叶电风扇”，底座的电动机吸入空气，空气经过加压后被送入环形出风口，从宽度只有1.3毫米的缝隙中向外喷出，因流速大，压强 （选填“大”或“小”），加快了周围空气向出风口的流动，使出风量可以增加到原来的15倍。

13．小科利用气球做了以下几个小实验：
(1)在图中两只气球自由悬挂在空中，用粗吸管对准A点沿垂直于纸面方向用力吹气，可观察到两气球 （选填“分开”或“贴近”）；
(2)在图中，若用毛皮摩擦过的橡胶棒从A点靠近气球，可观察到两只气球 （选填“分开”或“合拢”）。
14．如图所示，在试管内装些水，用橡胶塞塞住管口，将水加热一段时间，水蒸气能将橡胶塞冲出很远。此过程的能量转化方式与汽油机的 冲程相同。某汽油机在一次工作中消耗了2kg汽油，若该汽油机的效率为25%，则汽油机对外做的有用功为 J（汽油热值为4.6×107J/kg）。
15．华为麒麟9000S系列5G芯片惊艳全球！该芯片主要用到了 （选填“半导体”或“超导体”）材料，使用该手机的用户，即使在没有地面网络信号的情况下，也可以拨打、操作卫星电话，信号是通过 （选填“电磁波”或“超声波”）传播到手机的。
四、作图题
16．如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力的力臂和重物受重力的示意图。
17．在图中完成图中的光路图。
五、实验题
18．小明在做“探究水沸腾时温度变化特点”的实验。
(1)甲图中沸腾时水的温度，由此判断此时气压 （选填“大于”或“小于”）一个标准大气压。
(2)图乙中 （选填“A”或“B”）是水正在沸腾时的情况，此时气泡主要成分是 （选填“水蒸气”或“空气”）。
(3)如图丙所示，小明给一定量的水加热，其温度与时间的关系如图丁中a图线所示（实线部分），若其他条件不变，仅改变水量，则温度与时间的关系图像应是 （选填“b””c”或“d”），根据图像判断变化后水量是 的（选填“增加”或“减少）。
(4)在探究结束后，同学们对不同液体的沸点进行了交流，在图丁中，大容器B内盛有水，小试管A内盛有表格（标准大气压下几种物质的沸点）所列的一种液体，此时若对大容器的底部持续加热，最终发现A内的液体发生沸腾，则A内盛的液体是 。
19．在探究电阻一定时电流与电压关系的实验中：
(1)请根据如图所示的电路图，用笔画出两根导线将图中的电路连接完整；要求：滑动变阻器的滑片向右移动时，接入电路中的电阻变大，避免导线交叉 。
(2)实验过程中得到的部分数据如下表所示。第2次测量时，电流表的示数如图所示，电流值为 A；
(3)在完成第2次测量，准备第3次测量时，需要调节滑动变阻器的滑片，调节的目的是：
(4)由实验所得数据，可以得到实验结论，结论是： ；
(5)小明想将定值电阻换成小灯泡完成以上实验，但这种方案是不可行的，其原因是： 。
20．小宿利用透明薄玻璃板代替平面镜来“探究平面镜成像特点”，如图所示。
(1)本实验用玻璃板代替平面镜的目的是： ，实验时，玻璃板应始终与铺于水平桌面的白纸保持 。
(2)在玻璃板前放置了一支点燃的蜡烛A，看到玻璃板后出现了这支蜡烛的像， 为了验证所成的像是实像还是虚像，小宿应在像的位置放入光屏，并 （选填“透过”、或“不透过”）玻璃板观察有无像的存在。
(3)接着，为了比较像与物的大小关系，小宿用另一只同样大小的蜡烛B 放在玻璃板后来回移动使其与A的像重合。由此，他得出结论：平面镜所成的像与物体 的结论，如果再将点燃的蜡烛A远离玻璃板，则蜡烛A 的像 （选填“变大”、“变小”或“不变”）。
21．【实验名称】测量金属块的密度：
【实验器材】托盘天平、量筒、水、细线、烧杯、金属块、电子秤；
【实验原理】 ；
【实验步骤】（1）将天平放在水平台面上，将游码移至标尺零刻度线处，指针指示的位置如图甲所示，此时应将平衡螺母向 （选填“左”或“右”）端调节，使横梁水平平衡；
（2）将金属块放在天平的 盘，用镊子向另一个盘中加减砝码并移动游码。当天平横梁再次水平平衡时，所加砝码和游码位置如图乙所示，则金属块的质量为 g；
（3）往量筒中倒入26mL的水，用细线拴住该金属块缓慢放入量筒中，量筒中水面位置如图丙所示，测出金属块的体积为 ；
（4）实验测得该金属块的密度为 ；
【拓展】某同学利用电子秤、一根细绳、烧杯和水设计了另一种实验方案，如图丁所示；
①如图A，向烧杯中倒入适量水，电子秤的示数为；
②如图B，将金属块用细线系住，用手拉住细线，使金属块浸没于水中，电子秤的示数为；
③如图C，将金属块沉入杯底，松开细线，静止时电子秤的示数为；
④金属块的密度 （用、、、表示）。
六、计算题
22．“柴油危机”对经济发展带来的风险，以及减少碳排放的迫切要求，让各国都在思考以新能源汽车替代传统燃油汽车，许多国家及企业将之列为重要规划。如图是某品牌纯电动汽车，该车的部分性能参数如表所示。（g取10N/kg）
(1)该车空载静止时受到的重力为多大？
(2)该车满载静止在水平地面上时，若它对地面的压强为2×105Pa。则轮胎与地面的总接触面积为多少平方米？
(3)当车行驶100km时耗电10kW·h，若汽车将电能转化为机械能的效率为90%，则汽车行驶时的牵引力为多大？牵引力做了多少功？
23．如图，甲、乙两个透明容器内均装有质量为100g、初温为25℃的某种绝缘液体，甲、乙中都有一段电阻丝，R1=50Ω，R2=10Ω，闭合开关，电源电压18V。通电120s后，甲中温度计的示数为29℃。求：
(1)R2两端的电压；
(2)R2的电功率；
(3)电流通过R1产生的热量；
(4)甲容器中R1产生的热量有75%被液体吸收，求液体的比热容。
七、科普阅读题
24．阅读短文，回答问题：
光电式传感器
在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作能够处在正常状态或最佳状态。
光电式传感器可以根据所采用的原理分为外光电效应原理和内光电效应原理。在光线作用下，物体内的电子逸出物体表面向外发射的现象称为外光电效应；当光照射到物体上，使得物体的电阻阻值发生变化，或产生光生电动势的效应称为内光电效应。
图甲是某工厂的水平传送带上运输的正方体产品及电压表改成的计数器的示意图。S为激光光源，能连续发射粗细忽略不计的激光束；R为光电式传感器，当有激光照射时，其阻值较小，无激光照射时，其阻值较大。每当水平传送带上的产品和传送带一起匀速通过S与R之间时，射向光电式传感器的激光被产品挡住，通过电压表测出光电式传感器R两端电压随时间变化的规律如图乙所示．已知传送带运行速度为5m/s，计数器的电源电压为220V，保护电阻R0的阻值为100Ω。
（1）该工厂使用的光电式传感器属于 （选填“外光电效应”或“内光电效应”）；
（2）正方体产品的边长是 m；
（3）该传送带上每分钟有 个产品经过激光光源；
（4）计数器电路中电流变化规律大致如下图的( )
A． B． C． D．
（5）计数器上的光电式传感器每分钟消耗的电能是 J。
物质
沸点
酒精
78℃
水
100℃
煤油
150℃
实验序号
1
2
3
…
电压U/V
0.8
1.6
2.4
…
电流I/A
0.16
0.84
…
空车质量（kg）
满载质量（kg）
电池容量（kW·h）
最大续航里程（km）
2000
2400
62
550
《2025年辽宁省七校联合体中考一模物理试题》参考答案
1．B
【详解】A．一根铅笔的长度约为20cm，20mm仅为2cm，太短了，不符合实际，故A不符合题意；
B．中学生的身高大约在160cm左右，课桌高度约为身高的一半，80cm是比较合适的，符合实际，故B符合题意；
C．人正常行走的速度约为1m/s，10m/s太快了，相当于百米赛跑的速度，不符合实际，故C不符合题意；
D．正常情况下，人的心跳每分钟约为60-100次，16~37s的心跳约为60次，每分钟约180次，偏快，不符合实际，故D不符合题意。
故选B。
2．A
【详解】天气较冷时，戴近视眼镜的人佩戴口罩，眼镜镜片容易变模糊，是气态的水蒸气液化成小水滴附着在眼镜片上，当他进入温暖的房间后，镜片又变清晰，原理是镜片上液态的小水滴汽化成气态的水蒸气。
A．教室里的积水“消失”是液态的水汽化成气态的水蒸气，与“变清晰”原理相同，故A符合题意；
B．衣柜樟脑丸“变小”是固态升华成气态，与“变清晰”原理不同，故B不符合题意；
C．西岭雪山树枝上的“雾凇”是气态水蒸气凝华成固态小冰晶，与“变清晰”原理不同，故C不符合题意；
D．冬天汽车尾气管冒“白气”是气态水蒸气液化形成的小水滴，与“变清晰”原理不同，故D不符合题意。
故选A。
3．C
【详解】“潜鱼”是光的折射形成的虚像；
A．光沿直线传播是光在同种均匀介质中沿直线传播，比如影子的形成等，而看到“潜鱼”并非是光的直线传播导致的，故A不符合题意；
B．光的反射是光在传播到不同介质时，在分界面上改变传播方向又返回原来物质中的现象，比如镜子成像，这与看到水中的“潜鱼”无关，故B不符合题意；
C．看到水中的“潜鱼”，是因为鱼反射的光从水中斜射入空气中时，发生了折射，折射光线远离法线，人眼逆着折射光线看去，感觉鱼的位置变浅了，所以这是光的折射现象，故C符合题意；
D．光的色散是指复色光分解为单色光的现象，比如太阳光通过三棱镜后分解成七种色光，与“潜鱼”的形成无关，故D不符合题意。
故选C。
4．B
【详解】A．篮球在飞向篮板的过程中，质量不变，速度会因空气阻力和重力的作用而减小，动能与质量和速度有关，速度减小，则动能会减小，故A错误；
B．篮球在飞向篮板的过程中，速度的大小和方向都在不断变化，而运动状态包括速度的大小和方向，所以篮球的运动状态在不断改变，故B正确；
C．篮球离开手后能飞出去，是因为篮球具有惯性，惯性是物体本身的一种属性，不能说受到惯性作用，故C错误；
D．篮球在飞向篮板的过程中，质量不变，高度通常是升高的，重力势能与质量和高度有关，高度升高时，重力势能会增大，故D错误。
故选B。
5．A
【详解】A．电动机转动带动风扇叶片工作时，需要消耗电能，电池是提供电能的装置，故A正确；
B．导线通常用导电性良好的铜或铝等金属材料制成，而非半导体材料，半导体材料具有单向导通性，不适合做导线，故B错误；
C．开关和电动机是串联的，只有开关闭合时，电流才能通过电动机使其工作，故C错误；
D．物理学规定的电流方向是从电池正极流向负极，所以通电后电流应从正极经电动机流向负极，故D错误。
故选A。
6．D
【详解】A．空气开关是在电路中电流过大时自动断开的，当故障排除后，需要手动复位使其重新接通电路，而不是接触后电动手动复位，故A错误；
B．漏电保护器是在电路发生漏电时，即火线和零线中的电流不相等时才会自动切断电路，而电路中电流过大时，是空气开关会自动断开，故B错误；
C．电能表是测量电流做功多少的仪表，不能直接测量用电器的功率，电功率是电流做功快慢的物理量，故C错误；
D．金属外壳的家用电器使用三脚插头，是为了将金属外壳与大地相连，当用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与金属外壳接通时，电流会通过地线流入大地，防止发生触电事故，故D正确。
故选 D。
7．BCD
【详解】A．原子核由质子和中子组成，电子非常小，绕原子核运动，电子、质子、原子核是按物体尺度由小到大的顺序排列的，故A错误；
B．化石能源不能短时间内源源不断地获得，是不可再生能源，故B正确；
C．能量不能凭空消失，也不能凭空产生，在转化过程中一定遵守能量守恒定律，故C正确；
D．热传递的条件是有温度差，在热传递过程中，热量能自发地从高温物体转移到低温物体，故D正确。
故选BCD。
8．ABD
【详解】A．悬挂的条形磁铁相当于小磁针，小磁针静止时，北极总是指向北方，图甲中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，故A正确；
B．图乙是导体棒切割磁感线，产生感应电流，是电磁感应现象，因此是发电机的原理图，故B正确；
C．图丙通电导线周围存在着磁场，小磁针在磁场中发生偏转能证明磁场的存在，但磁场的有无与小磁针无关，将小磁针移走，则该磁场不会消失，故C错误；
D．图丁中有电源，闭合开关导体棒中有电流通过，在磁场中受力的作用而运动，扬声器的工作原理与图丁的原理都是通电导体在磁场中受力的作用，故D正确。
故选ABD。
9．CD
【详解】A．由图甲可知，两个电阻串联，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压，由题意知电流表的示数不变，根据U=IR知定值电阻R2两端的电压不变，由于电源电压变化，所以电压表V1的示数变化，所以应将电压表V1的表盘刻度改成相应的温度刻度，故A不符合题意；
B．在标准大气压下，将R1放入冰水混合物中时，热敏电阻R1的温度为0℃，其R1的温度不变，其阻值不变，通过的电流不变，故B不符合题意；
C．从图乙可知，热敏电阻R1的电阻随温度升高而降低，由于电流表的示数不变，由U=IR知热敏电阻R1两端的电压随温度升高而降低，故C符合题意；
D．由图乙可知，温度表盘上显示的温度是30℃时，R1的电阻值为280Ω，此时的电源电压为U=I(R1+R2)=2×10-3A×(280Ω+100Ω)=0.76V
故D符合题意。
故选CD。
10． 振动 音调
【详解】[1]声音是由物体振动产生的，琴声是由琴弦振动产生。
[2]诗句中琵琶女演奏时通过指法和节奏，使声音如银铃般、水波般图景，描写的是琵琶声突然变得激越、高亢，这是形容声音的音调，音调与频率有关。
11． 热传递 扩散
【详解】[1]在熬制中药过程中，药汤吸收热量，通过热传递的方式改变药汤的内能。
[2]空气中弥漫着浓浓的中药味道，这是扩散现象，说明分子在不停地做无规则运动。
12． 大气压 小
【详解】[1]当机器人的真空泵将吸盘内的空气向外抽出时，吸盘内的气压变小，小于外界大气压，吸盘在大气压的作用下，就牢牢吸在竖直玻璃上。
[2]流体的流速与压强的关系：流速大的地方压强小，流速小的地方压强大。底座的电动机吸入空气，空气经过加压后被送入环形出风口，从宽度只有1.3毫米的缝隙中向外喷出，空气流速变大，使出风口的压强变小，周围空气在大气压的作用下向出风口的流动。
13．(1)分开
(2)分开
【详解】（1）用粗吸管对准A点沿垂直于纸面方向用力吹气，A点空气流速增大，压强减小，而两气球之间B点压强相对较大，在压强差的作用下，两气球会分开。
（2）用毛皮摩擦过的橡胶棒会带电，靠近左边的球后，会吸引该球，使它向左移动，即观察到两球分开。
14． 做功 2.3×107
【详解】[1]水蒸气将橡胶塞冲出去水蒸气的内能转化为活塞的机械能，所以此过程的能量转化方式与汽油机的做功冲程相同。
[2]2kg汽油完全燃烧放出的热量
汽油机对外做的有用功为
15． 半导体 电磁波
【详解】[1]芯片是由二极管、三极管和电阻、电容等元件直接做在硅单晶片上，主要材料是半导体。
[2]电磁波可以传递信息，而且能在真空中传播，所以卫星电话是通过电磁波来传递信息的。
16．
【详解】延长力F1的作用线，从支点O向F1的作用线作垂线段，垂线段的长即为其力臂L1；重力的方向是竖直向下的，从重物重心画一条带箭头的竖直向下的有向线段，用G表示，即为重物受重力的示意图，如图所示：
17．
【详解】平行于主光轴的入射光线，折射后通过右侧焦点F。过光心O的入射光线，折射后方向不变。如图所示：
18．(1)小于
(2) A 水蒸气
(3) c 减少
(4)酒精
【详解】（1）由图甲温度计可知，温度计的分度值为1℃，液面在100℃向下两小格，为98℃，由于标准大气压下水的沸点为100℃，气压越低，沸点越低，因此此时大气压低于标准大气压。
（2）[1][2]水沸腾时，整个容器内水温相同，水汽化成水蒸气形成气泡，气泡在上升过程中，不断有水汽化为水蒸气进入气泡，气泡越来越大，由此可知A为水沸腾时的情况。
（3）[1][2]液体吸热的多少与液体种类、质量、温度的变化量有关，在液体的温度变化量不变时，减小液体的质量可以减少液体吸收的热量，因此能缩短加热时间；若减小水量，沸点不变，加热到沸腾所需时间减小，因此图像为c，若增加水量，沸点不变，加热到沸腾所需的时间增加，图中没有符合条件的图像。
（4）液体沸腾需要同时满足两个条件：达到沸点，继续吸热，由于酒精的沸点小于水，因此水沸腾时，试管中的酒精达到沸点后可以继续吸热，故为酒精。
19．(1)
(2)0.32
(3)改变电阻两端的电压
(4)见解析
(5)见解析
【详解】（1）滑动变阻器的滑片向右移动时，接入电路中的电阻变大，故滑动变阻器选用左下接线柱与电阻R串联在电路中。如图所示：
（2）第2次测量时，电流表的示数如图3所示，电流表选用小量程，分度值，其示数为。
（3）在完成第2次测量，准备第3次测量时，需改变电阻两端电压，因此调节滑动变阻器滑片的目的是改变电阻两端电压。
（4）由表中数据可知，当电阻两端电压增大为原来的几倍，通过电阻的电流也增大为原来的几倍，故可得出结论当电阻一定时，通过导体的电流与导体两端的电压成正比。
（5）在探究电阻一定时电流与电压关系的实验中，需控制电阻阻值不变，而灯丝的电阻随温度的变化而变化，不是一定值，因此将定值电阻换成小灯泡不能完成以上实验。
20．(1) 便于确定像的位置 垂直
(2)不透过
(3) 大小相等 不变
【详解】（1）[1]玻璃板是透明的，透明的玻璃板既可以观察到像又便于使另一支蜡烛与像重合，即便于确定像的位置。
[2]实验时玻璃板应该与铺在水平桌面的白纸保持垂直放置，如果玻璃板与纸面不垂直，根据平面镜所成的像和物体关于平面镜对称可知，蜡烛的像与蜡烛不在同一水平面上，所以有可能找不到像。
（2）虚像不能呈现在光屏上，实像能呈现在光屏上，所以小宿应不透过玻璃板观察有无像的存在。
（3）[1]根据平面镜成像特点可知，物像大小相等；小宿用另一只同样大小的蜡烛B 放在玻璃板后来回移动使其与A的像重合，他得出结论：平面镜所成的像与物体大小相等。
[2]由物像等大可知，将蜡烛不管是远离玻璃板还是靠近玻璃板时，蜡烛所成像的大小不变。
21． 左 左 62.4 10 6.24
【详解】[1]测量物体的密度，需要测量质量和体积，由得到物体的密度，实验原来是。
（1）[2]指针指示的位置如图甲所示，指针右偏说明右盘质量偏大，则平衡螺母应向左调节。
（2）[3][4]将金属块放在天平的左盘，向右盘添加砝码。由图乙可知金属块的质量为
m=50g+10g+2.4g=62.4g
（3）[5]由图丙可知，金属块和水的总体积为V总=36mL，金属块的体积为
V金=V总-V水=36mL-26mL=10mL=10cm3
（4）[6]金属块的密度为
（5）[7]图B中，电子秤受到了烧杯和水的重力，并且增加的力为G物-F拉，则增加力的大小和浮力大小相等，由阿基米德原理可知，增加力的大小和排开液体的重力相等，所以增加的质量即为金属块排开水的质量，表达式为m1-m0，因为物块浸没在水中，物块的体积
将金属块沉入杯底、松开细线，静止时电子秤的示数为m2，则金属块的质量为m2-m0；金属块的密度
22．(1)20000N
(2)0.12m2
(3)324N，3.24×107J
【详解】（1）该车空载静止时受到的重力G＝mg＝2000kg×10N/kg＝20000N
（2）该车满载静止在水平地面上时，它对地面的压力
由可得，轮胎与地面的总接触面积
（3）当车行驶100km时耗电
由可得，牵引力做功
由可得，牵引力
23．(1)3V
(2)0.9W
(3)540J
(4)1.0125×103J/（kg·℃）
【详解】（1）由图可知，、串联，电流表测量电路中的电流；根据串联电路的电阻特点可知，、的串联总电阻
电路中的电流
由欧姆定律可知，两端的电压
（2）的电功率
（3）电流通过产生的热量
（4）根据题意可知，液体吸收的热量
由得，液体的比热容
24． 内光电效应 1 100 B 5600
【详解】（1）[1]根据题中信息知当光照射到物体上，使得物体的电阻阻值发生变化，所以该工厂使用的光电式传感器属于内光电效应。
（2）[2]由图甲可知，传感器R与定值电阻R0串联，电压表测传感器R两端的电压；由题知，当产品挡住射向传感器的激光时（即无激光照射传感器），传感器的阻值较大，由串联分压的规律可知，传感器两端的电压会变大，即电压表示数变大，由此可知，电压表示数变大时，计数器会计数一次，所以，由图乙可知，一个产品经过激光的时间是0.2s，正方体产品的边长为
l=vt=5m/s×0.2s=1m
（3）[3]由图乙可知，一个工作循环是0.6s，则每分钟通过计数装置的产品数
（4）[4]当传感器有激光照射时，其阻值较小，传感器分压较小，电压表示数较小，则定值电阻R0分压较大，根据知，电路中电流较大，由图乙知此时的时间为0.4s；当传感器无激光照射时，其阻值较大，传感器分压较大，电压表示数较大，则定值电阻R0分压较小，根据知，电路中电流较小，由图乙知此时的时间为0.2s；所以，当乙图中电压表示数较小时，电路中电流较大，且时间为0.4s；当电压表示数较大时，电路中电流较小，且时间为0.2s，所以B图符合题意。
（5）[5]由乙图和前面分析可知，有光照时U1=100V，因为串联电路中总电压等于各分电压之和，所以R0两端的电压
U0=U-U1=220V-100V=120V
因为串联电路中各处的电流相等，所以电路中的电流
无光照时，U1′=200V，此时R0两端的电压
U0′=U-U1′=220V-200V=20V
所以电路中的电流
每分钟有100个产品通过计数装置，计数器上的光电式传感器每分钟消耗的电能为
W=100(W1+W1′)=100×(U1It1+U1′I′t2)=100×(100V×1.2A×0.4s+200V×0.2A×0.2s)=5600J
题号
1
2
3
4
5
6
7
8
9

答案
B
A
C
B
A
D
BCD
ABD
CD
