专题十二 电磁学探究题（二）（题型专练）（上海专用）2026年中考物理二轮复习讲练测练习+答案

这是一份专题十二 电磁学探究题（二）（题型专练）（上海专用）2026年中考物理二轮复习讲练测练习+答案，文件包含专题12电磁学探究题二题型专练上海专用原卷版docx、专题12电磁学探究题二题型专练上海专用解析版docx等2份试卷配套教学资源，其中试卷共76页， 欢迎下载使用。

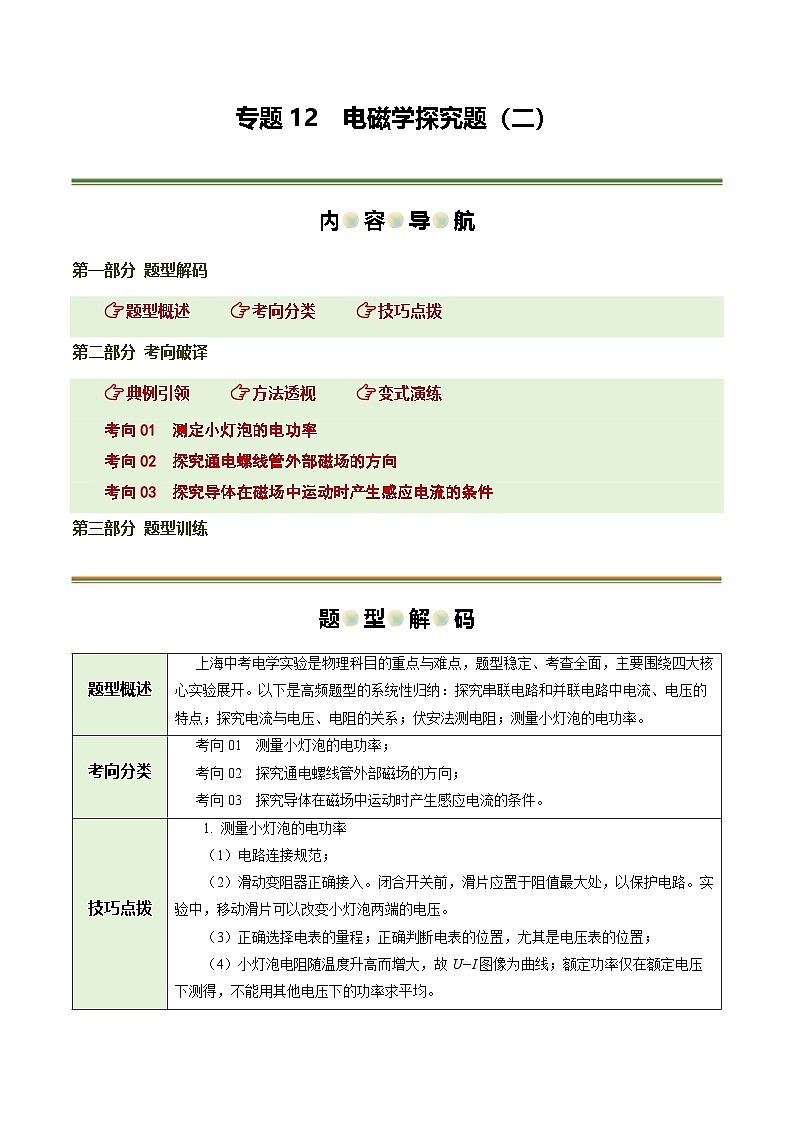

内●容●导●航
第一部分 题型解码
题型概述 考向分类 技巧点拨
第二部分 考向破译
典例引领 方法透视 变式演练
考向01 测定小灯泡的电功率

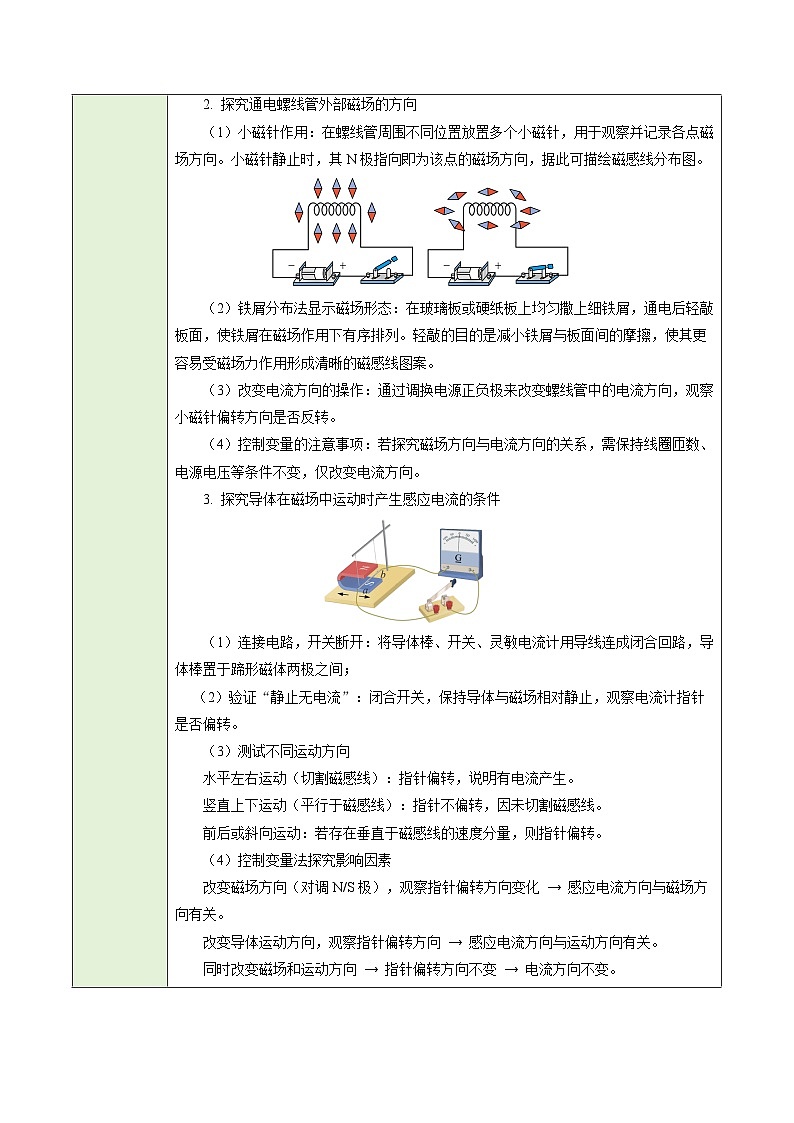

考向02 探究通电螺线管外部磁场的方向
考向03 探究导体在磁场中运动时产生感应电流的条件
第三部分 题型训练
题●型●解●码
考●向●破●译
考向01 测定小灯泡的电功率
典例引领

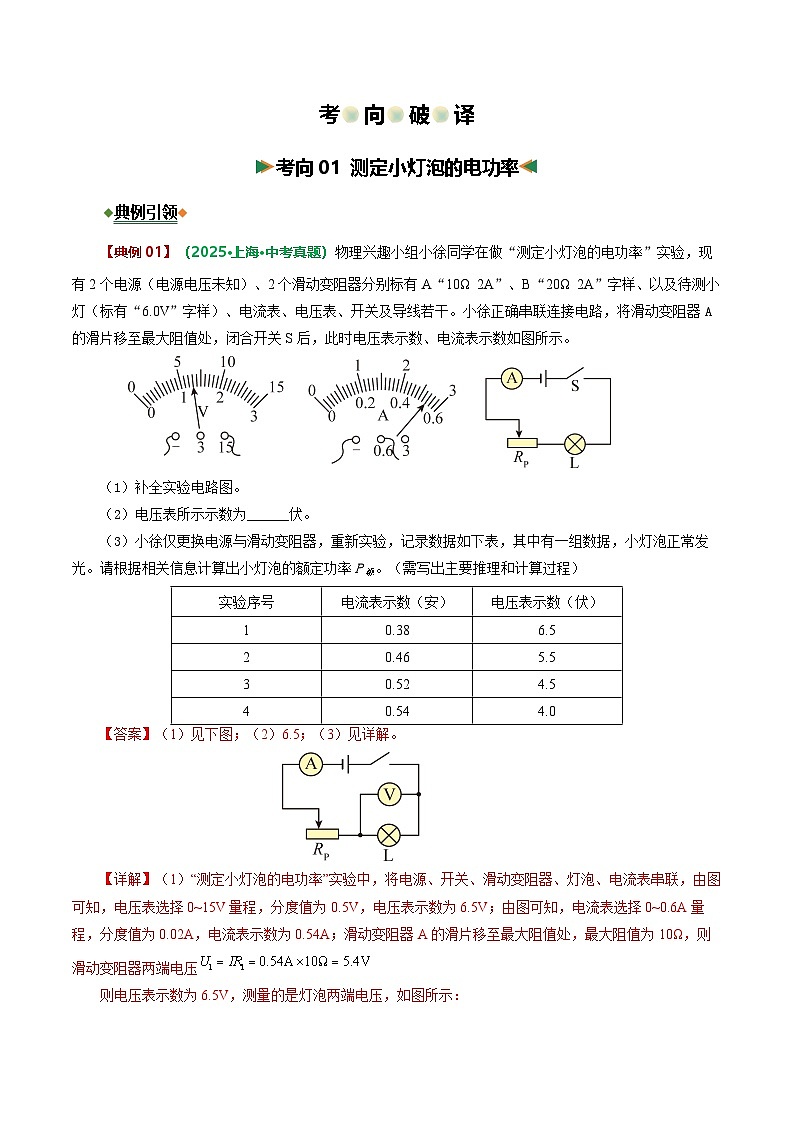

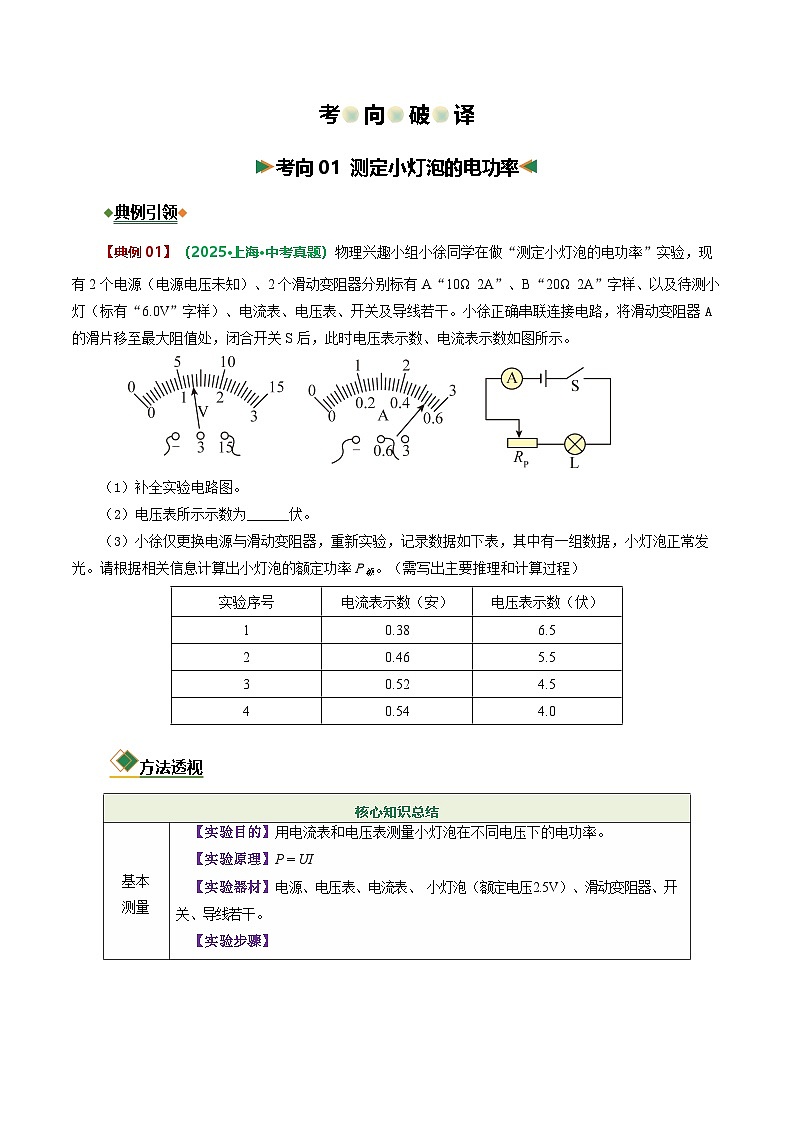

【典例01】（2025·上海·中考真题）物理兴趣小组小徐同学在做“测定小灯泡的电功率”实验，现有2个电源（电源电压未知）、2个滑动变阻器分别标有A“10Ω 2A”、B“20Ω 2A”字样、以及待测小灯（标有“6.0V”字样）、电流表、电压表、开关及导线若干。小徐正确串联连接电路，将滑动变阻器A的滑片移至最大阻值处，闭合开关S后，此时电压表示数、电流表示数如图所示。
（1）补全实验电路图。
（2）电压表所示示数为______伏。
（3）小徐仅更换电源与滑动变阻器，重新实验，记录数据如下表，其中有一组数据，小灯泡正常发光。请根据相关信息计算出小灯泡的额定功率P额。（需写出主要推理和计算过程）
【答案】（1）见下图；（2）6.5；（3）见详解。
【详解】（1）“测定小灯泡的电功率”实验中，将电源、开关、滑动变阻器、灯泡、电流表串联，由图可知，电压表选择0~15V量程，分度值为0.5V，电压表示数为6.5V；由图可知，电流表选择0~0.6A量程，分度值为0.02A，电流表示数为0.54A；滑动变阻器A的滑片移至最大阻值处，最大阻值为10Ω，则滑动变阻器两端电压
则电压表示数为6.5V，测量的是灯泡两端电压，如图所示：
（2）由图可知，电压表选择0~15V量程，分度值为0.5V，电压表示数为6.5V。
（3）电压表示数为6.5V，电流表示数为0.54A时，灯泡电压超过小灯泡的额定电压；由表中数据可知，电流表示数为0.54A时，电压表示数为4V，由于通过灯泡的电流为0.54A时，灯泡两端电压为6.5V，则电压表测量滑动变阻器两端电压，则电源电压
由表中数据可知，电压表示数为4.5V时，灯泡两端电压为6V，电流表示数为0.52A，小灯泡正常发光，则小灯泡的额定功率
P额=U额I额=6V×0.52A=3.12W
方法透视
变式演练
【变式01】（25-26九年级上·黄浦·月考）小华做“测定小灯泡的电功率”实验，将电源、待测小灯泡（标有“6.0V”字样）、滑动变阻器（标有“10Ω 1A”字样）、电流表、开关串联，电压表并联在小灯泡两端，连接正确。然后，他将滑动变阻器滑片移至一端，使滑动变阻器连入电路的阻值最大，闭合开关，观察到电压表示数、电流表示数如图所示。
（1）在图乙中，用笔画线代替导线，将小华的实验电路连接完整。
（2）由图甲可知，此时小灯泡两端的电压为__________伏。
（3）为了测出待测小灯泡的额定功率，小华拆除电路，改变电源电压，更换滑动变阻器，重新连接电路进行实验，实验中电源电压保持不变。实验数据见表。根据小华实验的相关信息，求正常发光时小灯泡的电阻R灯。
【答案】（1）见下图（2）6.5；（3）11.5Ω
【详解】（1）由题知，小灯泡额定电压为6V，因此应选择电压表的大量程，故将电压表负接线柱与小灯泡左端相连，将标有“15V”的正接线柱与小灯泡右端相连。如图所示：
（2）由图甲可知，电压表选择的是大量程，分度值为0.5V，故电压表示数为6.5V，故此时小灯泡两端的电压为6.5V。
（3）由题，未更换滑动变阻器和电源前，电压表测小灯泡两端电压，此时电压表示数为6.5V，电流表示数为0.54A，超过小灯泡的额定电压。更换滑动变阻器和电源后，由表中数据可知，电流表示数变大，电压表示数减小，说明此时电压表测滑动变阻器两端的电压，由于通过小灯泡的电流为0.54A时，小灯泡两端电压为6.5V，由表中数据可知通过滑动变阻器的电流为0.54A时，滑动变阻器两端电压为4V，则电源电压
由表中数据可知，电压表示数为4.5V时，小灯泡两端电压为6V，电流表示数为0.52A，由欧姆定律可知，
【变式02】（2025·徐汇·二模）小徐和小华做“测定小灯泡的电功率”实验，现有输出电压分别为3伏和6伏的电源各1个，同样的待测小灯（标有“0.28A”字样）2个，滑动变阻器2个，电压表、电流表、开关各2个，导线若干。小徐和小华分配器材，分别进行实验。
小华使用自己分配到的器材连接电路，进行实验。他将滑动变阻器的滑片移到一端后闭合开关，然后再移动变阻器的滑片，发现电压表的示数由闭合开关后的2伏逐渐减小至零，电流表在此过程中示数的最小值为0.1安，无法使小灯正常发光。
小徐使用自己分配到的器材连接电路，进行实验，闭合开关后，移动变阻器的滑片直到小灯正常发光，他记录和处理的数据见表。
（1）小徐判定小灯泡正常发光的依据是________；
（2）可选的滑动变阻器有A、B两个，分别标有“10Ω；2A”“20Ω；2A”字样，本次实验中小华选用的变阻器是________（选填“A”或“B”）；（需写出解答过程）
（3）分析以上信息，指出两位同学实验中的错误；____________
（4）求小灯泡的额定功率P额_________。（需写出解答过程，结果保留两位小数）
【答案】（1）电流表示数等于额定电流0.28安，小灯正常发光；（2）B；（3）见解析；（4）1.06瓦
【详解】（1）已知灯泡的额定电流是0.28A，则电流表示数等于额定电流0.28安，小灯正常发光。
（2）根据题意可知，小华实验电路中电压表的示数可减小到0，说明电压表测变阻器两端电压，即变阻器阻值接入电路中最大时，变阻器两端电压为2V，此时电路中的电流最小为0.1A，选用的滑动变阻器最大值为
故小华选择的是B“20Ω；2A”变阻器。
（3）小华实验中无法使小灯正常发光，说明小华选择的电源电压小于小灯额度电压，则小华实验中电源电压是3V，小徐实验电源电压是6V，表格中记录的电压小于3V，说明此时电压表测量的是变阻器两端电压，即两位同学实验中均将电压表并联在变阻器两端。
（4）小徐选用的是6伏的电源，表格记录中灯泡正常发光时变阻器两端电压是2.2V，小灯正常发光时两端的电压为
小灯泡的额定功率为
题●型●训●练
1．华同学做“测定小灯泡的电功率”实验，现有电源（电压为6伏）、待测小灯泡（标有“3.8V”字样）、电压表（只有0~3V挡完好）、滑动变阻器两个（A标有“5Ω 2A”字样、B标有“10Ω 1A”字样）、开关及导线若干，小灯的额定电流可能为“0.26A”、“0.30A”或“0.32A”。小华选择一个变阻器，连接电路后按正确步骤进行实验，闭合开关发现小灯较亮，电压表示数2.0V他经过思考仅更换了变阻器，重新实验，步骤正确，闭合开关发现电压表示数如图所示，接着他移动滑片使小灯正常发光。
（1）小华开始选用的滑动变阻器是________；（选填“A”或“B”）
（2）判断该小灯正常发光的方法是_____________；
（3）根据实验的相关信息计算小灯的额定功率。（请写出计算过程）
【答案】（1）A；（2）观察到电压表的示数为2.2伏，小灯正常发光；（3）见解析
【详解】（1）灯的额定电压为3.8V，小华选择一个变阻器，连接电路后按正确步骤进行实验，即灯与变阻器串联，变阻器连入电路的电阻最大，闭合开关发现小灯较亮，则灯的实际电压大于3.8V，说明变阻器的最大电阻较小，分得的电压较小，导致灯的实际电压大于3.8V，小华开始选用的变阻器是A。
（2）灯较亮，根据电压表示数为2V，故可知电压表一定与变阻器并联了，他更换了变阻器，即灯与10Ω的变阻器串联，由串联电路电压的规律，观察到电压表的示数为2.2V时，灯的电压为
小灯正常发光。
（3）重新实验，步骤正确（变阻器最大电阻10Ω连入电路中），闭合开关发现电压表示数如图所示，电压表选用小量程，分度值为0.1V，电压为3V，由欧姆定律，此时电路的电流为
接着他移动滑片使小灯正常发光，变阻器连入电路的电阻变小，由欧姆定律可知，灯的额定电流一定大于0.3A，由题意可知，灯的额定电流为IL=0.32A，灯的额定功率为
2. 在做“测量小灯泡的电功率”实验时，实验室提供如下器材：电源（电压恒为6伏）、小灯泡L（额定电压为3伏）、电流表、电压表、开关，规格分别为“10Ω 1A”和“30Ω 0.5A”的滑动变阻器R各一个，导线若干。小明同学选择恰当的器材先正确连接好串联电路，并把电压表并联连接在电路中。实验过程中测得的实验数据记录在下表中
（1）在规定位置上画出小明的实验电路图。
（2）实验中如何判断小灯泡处于额定功率发光工作的？
（3）根据表中测得的数据，则小明选用的滑动变阻器为______（选填“10Ω 1A”或“30Ω 0.5A”）。小灯泡的额定功率为______瓦。
（4）由表中数据可知，第2次实验与第1次实验相比，滑动变阻器功率的变化量ΔP滑与小灯泡功率的变化量ΔP灯相比较，则ΔP滑______（选填“>”“
