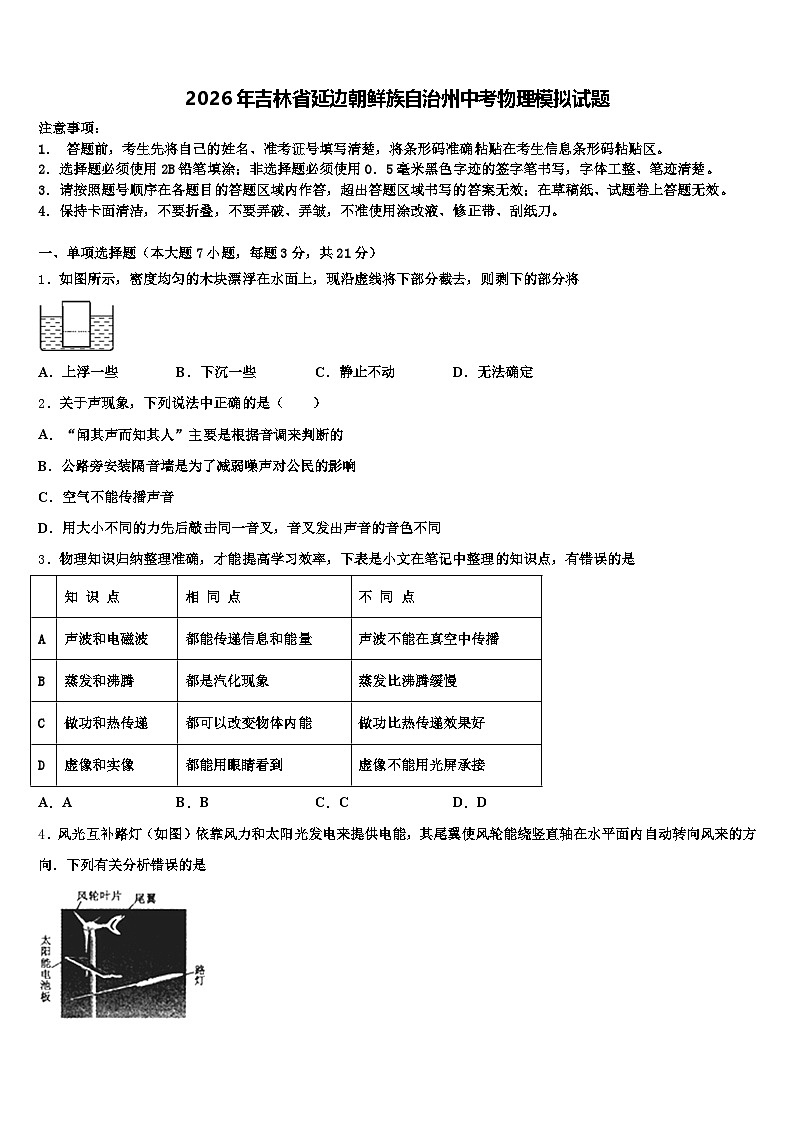

2026年吉林省延边朝鲜族自治州中考物理模拟试题（含答案解析）

这是一份2026年吉林省延边朝鲜族自治州中考物理模拟试题（含答案解析），共17页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，密度均匀的木块漂浮在水面上，现沿虚线将下部分截去，则剩下的部分将
A．上浮一些B．下沉一些C．静止不动D．无法确定
2．关于声现象，下列说法中正确的是（ ）
A．“闻其声而知其人”主要是根据音调来判断的
B．公路旁安装隔音墙是为了减弱噪声对公民的影响
C．空气不能传播声音
D．用大小不同的力先后敲击同一音叉，音叉发出声音的音色不同
3．物理知识归纳整理准确，才能提高学习效率，下表是小文在笔记中整理的知识点，有错误的是
A．AB．BC．CD．D
4．风光互补路灯（如图）依靠风力和太阳光发电来提供电能，其尾翼使风轮能绕竖直轴在水平面内自动转向风来的方向．下列有关分析错误的是

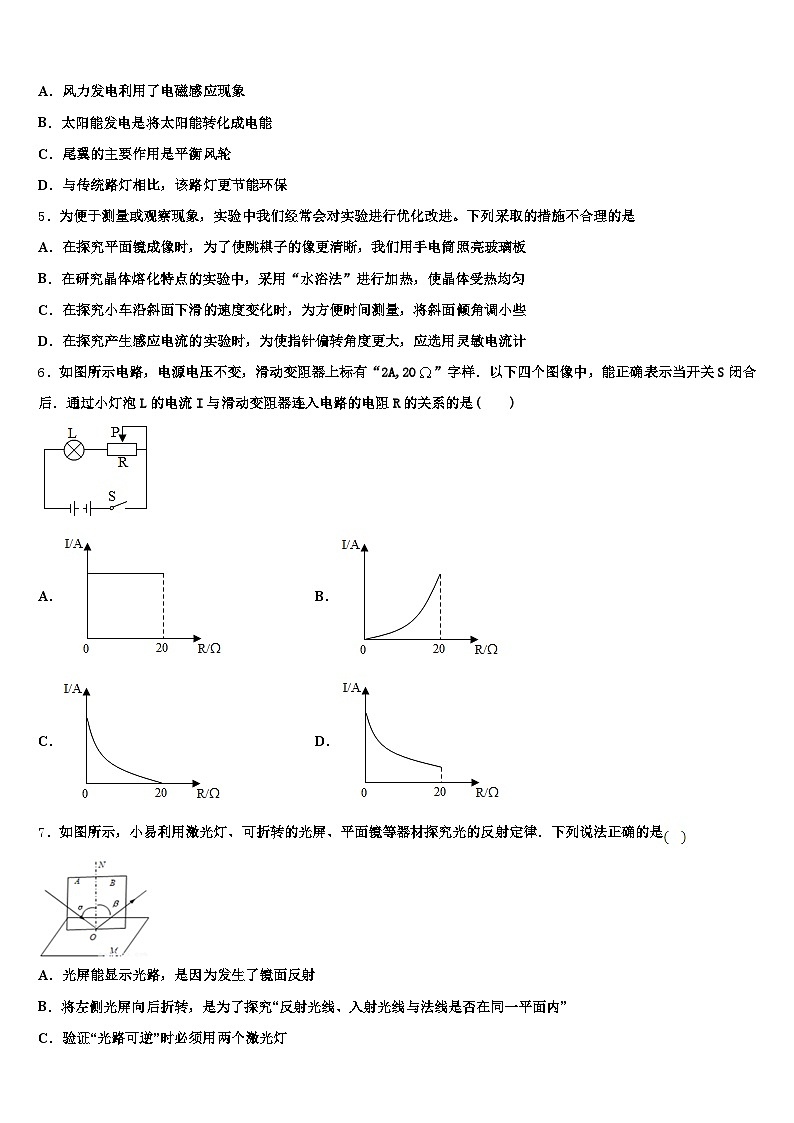

A．风力发电利用了电磁感应现象
B．太阳能发电是将太阳能转化成电能
C．尾翼的主要作用是平衡风轮
D．与传统路灯相比，该路灯更节能环保
5．为便于测量或观察现象，实验中我们经常会对实验进行优化改进。下列采取的措施不合理的是
A．在探究平面镜成像时，为了使跳棋子的像更清晰，我们用手电筒照亮玻璃板
B．在研究晶体熔化特点的实验中，采用“水浴法”进行加热，使晶体受热均匀
C．在探究小车沿斜面下滑的速度变化时，为方便时间测量，将斜面倾角调小些
D．在探究产生感应电流的实验时，为使指针偏转角度更大，应选用灵敏电流计
6．如图所示电路，电源电压不变，滑动变阻器上标有“2A,20”字样．以下四个图像中，能正确表示当开关S闭合后．通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是( )
A．B．
C．D．
7．如图所示，小易利用激光灯、可折转的光屏、平面镜等器材探究光的反射定律．下列说法正确的是
A．光屏能显示光路，是因为发生了镜面反射
B．将左侧光屏向后折转，是为了探究“反射光线、入射光线与法线是否在同一平面内”
C．验证“光路可逆”时必须用两个激光灯

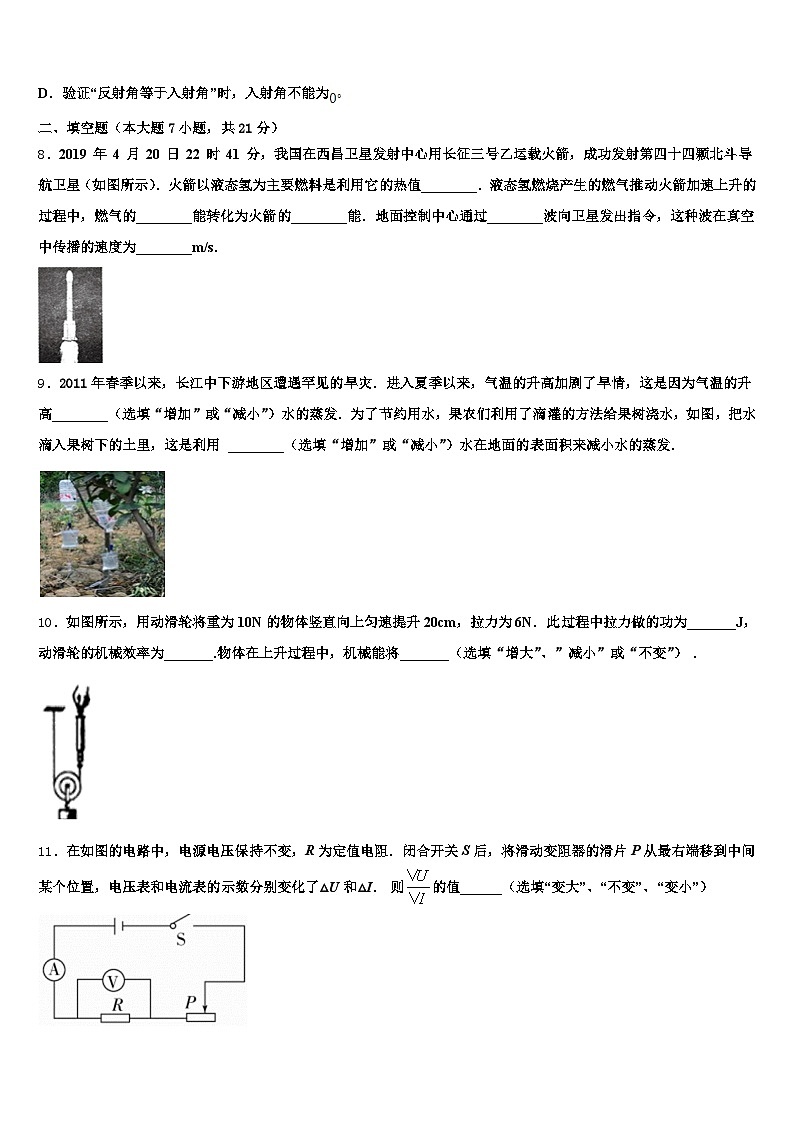

D．验证“反射角等于入射角”时，入射角不能为
二、填空题（本大题7小题，共21分）
8．2019 年 4 月 20 日 22 时 41 分，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射第四十四颗北斗导航卫星（如图所示）．火箭以液态氢为主要燃料是利用它的热值________．液态氢燃烧产生的燃气推动火箭加速上升的过程中，燃气的________能转化为火箭的________能．地面控制中心通过________波向卫星发出指令，这种波在真空中传播的速度为________m/s．
9．2011年春季以来，长江中下游地区遭遇罕见的旱灾．进入夏季以来，气温的升高加剧了旱情，这是因为气温的升高________（选填“增加”或“减小”）水的蒸发．为了节约用水，果农们利用了滴灌的方法给果树浇水，如图，把水滴入果树下的土里，这是利用 ________（选填“增加”或“减小”）水在地面的表面积来减小水的蒸发．
10．如图所示，用动滑轮将重为10N的物体竖直向上匀速提升20cm，拉力为6N．此过程中拉力做的功为_______J，动滑轮的机械效率为_______.物体在上升过程中，机械能将_______（选填“增大”、”减小”或“不变”） .
11．在如图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I． 则的值______（选填“变大”、“不变”、“变小”）
12．如图所示，标有“3V 3W”和“3V 2W”的两盏白炽灯，接在3V的电源两端，要使两盏灯都正常发光，则需要将开关______合上（不考虑灯丝电阻的变化）。
13．如图所示，是一种定时课间音乐播放装置的原理图．“定时开关”是到达设定时间会自动断开的开关．闭合开关S，未到达设定时间时，播放器处于______状态；到达设定时间时，指示灯______（选填“会”或“不会”）发光，“播放器”播放音乐．
14．如图所示，是奥斯特实验的示意图．实验结论是：通电导线周围存在_____，支持此结论的现象是_______．如果移走小磁针，该结论_____（选填“成立”或“不成立”）．
三、作图题（共7分）
15．在图中，根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极.
16．如图所示（F为凸透镜的焦点），图中光线为某光线经过平面镜后的反射光线，请在图中画出与它对应的入射光线并标出入射角的大小、光线经凸透镜后的折射光线．
17．重8牛的物体静止在水平面上．在如图中用力的图示法画出物体所受的重力．
（_____）
四、实验题（本大题共5小题，共20分）
18．某实验小组进行“探究凸透镜成像规律”的实验：
(1)实验时凸透镜与光屏的高度已调好，但烛焰在光屏上像的位置偏高，如图所示．要想使像成在光屏中央，应调节蜡烛使烛焰向_________(填“上”或“下”)移动．
(2)如图所示，若在光屏上(光屏未面出)得到清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四点中的________点，此成像规律应用在_____________上(填种器材名称)．
(3)小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜(靠近凸透镜)之间，小莉移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像，将近视眼镜镜片取下，发现光屏上的像变模糊了．
①为了使屏上的像重新变得清晰，小莉应将光屏向________(左/右)移动或将蜡烛向________(左/右)移动．
②下列四个选项中，正确表示近视眼成像和矫正情况的是（_______）
A．乙甲 B．丙甲 C．乙丁 D．丙丁
19．在“测量牛奶密度”的实验中
（1）小明先将牛奶倒入量筒，如图甲所示体积为30mL；接着将天平放在水平台面上，将游码归零，发现指针静止时位置如图乙所示，则应将平衡螺母向______（选填“左”或“右”）端调节，使天平平衡；用调节好的天平测出空烧杯的质量为33g，然后将量筒中的牛奶倒入烧杯，用天平测量烧杯和牛奶的总质量，天平平衡时如图丙所示，烧杯和牛奶的总质量为________g．
（2）根据以上实验数据计算出牛奶的密度为__________kg/m3，由于牛奶在容器壁有残留，导致用该方法测得的密度比真实值小．对此小华认为这是由于以量筒中的牛奶为研究对象，所测质量偏小所引起的；小明认为这是由于以烧杯中的牛奶为研究对象，所测体积偏大所引起的．这两位同学的分析__________．
A．只有小华正确 B．只有小明正确 C．两人都正确 D．两人都错误
20．如图所示，一个正在发声的警报器置于密闭的玻璃罩内悬浮（与玻璃罩、底座没有接触），阿恩能听到警报器的声音。
步骤l:开启抽气泵后，阿恩听到警报器的声音逐渐变弱。
步骤2:关停抽气泵，玻璃罩内传出微弱的声音；再放进空气时，声音又逐渐变强。多次重复上述实验，均有上述实验现象。
（1）上述实验说明了：影响声音强弱的因素是_______________________；
（2）阿恩从气泵说明书上了解到：抽气泵无法把玻璃罩内空气全部抽出。根据上述实验和信息，能否直接得出结论：“真空不能传声”?
答:__________，判断的依据是_____________________
21．为了探究平面镜成像特点，小明准备了图甲所示的实验器材：
实验时，小明应选_____作为平面镜（填字母），这样选择的目的是便于_____．为了比较像与物的大小关系，小明应选_____两支蜡烛（填字母）．实验时镜面与桌面必须_____．实验中小明把光屏放在烛焰所成像的位置上，他在光屏上并没有看到烛焰的像，说明平面镜所成的像是_____像．实验结束后，小明无意间从平面镜中看到墙上的电子钟的像如图乙所示，这时的时间是_____．
22．在“测定物质的密度”实验中，要用电子天平测物体的____，用量筒测物体的___．在“探究杠杆平衡的条件”实验中，应将杠杆的中点支在铁架台上，调节杠杆两端的平衡螺母，使杠杆在____位置保持平衡，若在图中所示的A点悬挂钩码，并在B点用力使杠杆平衡，为顺利完成实验，则应将弹簧力计沿____方向用力拉杠杆（选填“BM”、“BN”、“BP”或“BQ”）．
五、计算题（本大题共2小题，共13分）
23．如图所示，某公司研发的智能服务机器人，它具有净化空气、陪伴老人聊天、散步等功能，若它在50N的牵引力作用下，以0.5m/s的速度在水平地面上沿直线匀速行驶60s，求：
（1）行驶的路程；
（2）牵引力的功率。
24．某油电混合动力小汽车，在一段平直的公路上匀速行驶了50km，用了半小时，受到的阻力为2×103N，求：
若在这一过程中消耗燃油5×10-3m3，求这一过程中燃油燃烧放出的热量(已知燃油密度为0.8×103kg/m3，热值为4.6×107J/kg)小汽车行驶100km发动机做的功为多少?若该车改用电动力行驶，若每行驶100km消耗电能100kW·h，求此过程的效率．
六、综合能力题（本大题共3小题，共18分）
25．“童话云和”盛产木制玩具，是著名的木玩之城．小科同学从某玩具厂得到三块相同的积木，利用该积木和简单的器材在家里进行了“科学小实验”．请分析回答：
称得一块积木的质量为144克，测得该积木的长10厘米、宽6厘米、高4厘米，则积木的密度为_____克/厘米3；当将积木搭成如图三种方式时，积木对水平地面的压强大小关系为____________（用p甲、p乙、p丙表示）；把一块积木放入水中，则它在水中漂浮时浸入水中体积为_______cm3；若要使积木的上表面恰好浸没，则在积木上至少要施加多大的力______？
26．饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如下图所示，其中S是一个温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一处于保温状态．请回答下列问题：
A、B是两种不同颜色的指示灯．如果用红色表示正在对水加热，黄色表示保温，请标明指示灯的颜色，应该是A为_____色．若饮水机加热时加热管的功率为550 W，而保温时加热管的功率为88 W，求电阻R2的阻值_____（不考虑温度对阻值的影响，且不计指示灯的阻值）．若加热水槽储水1.0 kg，将其从初温20 ℃加热到100 ℃，加热管的热效率为90%，试计算出加热需要多少时间______？水的比热容为4.2×103 J/（kg·℃）
27．如图甲所示，是一款家用电火锅，容量4L，额定电压220V，它能实现发热电阻丝R1在160W—1210W之间无极调温，图乙是它的电路简化图.
为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，滑片应位于电阻丝R2的_____端．(选填“A”或“B”)当滑片从R2的最右端移到最左端时能够实现R1电功率从160W—1210W的无极调温，则R1的阻值为多大，R2的最大阻值为多大？_____电火锅以最大功率加热时，求电路中的电流．_____
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
试题分析：因为木块漂浮，所以浮力与重力相等，同时也说明木块的密度小于水的密度．那么，截去部分所排开水的重力，也就是这部分受的浮力大于这部分木块自身的重力，因此，对整个木块来讲，同时去掉这部分的重力与浮力后，其新的重力大于浮力，所以剩下部分会下沉一些．
故选B．
2、B
【解析】
A．不同发声体发出声音的音色不同“闻其声而知其人”是根据声音的音色来判断的，故A错误；
B．公路旁安装隔音墙是在传播过程中减弱噪声对公民的影响，故B正确；
C．声音能在介质中传播，但不能在真空中传播，故C错误．
D．发声体因材料和结构相同，故用大小不同的力先后敲击同一音叉，音叉发出声音的音色相同，响度不同，故D错误．
3、C
【解析】
A.声波的传播需要介质，可以在固体、液体和气体中传播，但不能在真空中传播；电磁波可以在真空中传播；声波和电磁波都能传递信息都具有能量，故正确；
B. 蒸发和沸腾都是汽化的两种方式，不同是蒸发在任何温度下进行，只在液体表面发生；沸腾在一定的温度下，在液体内部和表面同时发生的剧烈的汽化现象，故正确；
C. 改变物体的内能方法是做功和热传递，做功是一种形式的能量转化为另一种形式的能量；热传递是能量从一个物体转移到另一个物体上，做功和热传递改变内能的效果是相同的，故错误；
D. 实像是实际光线会聚而成的，虚像是实际光线反向延长线相交而成，实像能在光屏上呈现出，而虚像则不能；成实像时，像与物总是位于透镜的两侧，成虚像时，像与物总是位于透镜的同侧，故正确。
4、C
【解析】
试题分析：风力发电利用了风轮叶片切割磁感线，产生感应电流，是电磁感应现象，A正确；B太阳能发电是将太阳能转化成电能，正确；C 尾翼的除了平衡风轮外，主要作用是使风轮能绕竖直轴在水平面内自动转向风来的方向，C错；D. 与传统路灯相比，该路灯更节能环保，正确，叙述不正确选C．
【考点定位】能量的转化
5、A
【解析】
A、物体成像要清晰，就必须让物体（棋子）有足够光线射向平面镜才能成像，而不是让平面镜（玻璃板）上有足够的光线。故A不合理；
B、研究晶体熔化特点的实验中，为了使晶体受热均匀，需要采用“水浴法”加热。故B合理；
C、在测量沿斜面滑下的小车速度时，斜面倾斜程度越大，滑下的时间越短，为方便时间的测量，将斜面倾角调小些。故C合理；
D、在探究感应电流产生条件时，由于产生的电流很小，为使指针偏转角度更加明显，选用灵敏电流计，故D合理。
6、D
【解析】
当滑片P处于最左端时，电路为灯泡L的简单电路，根据欧姆定律可知此时电路中的电流最大；
当滑片P向右移动时，接入电路的电阻变大，根据欧姆定律可知电路中电流变小；
滑片P处于最右端时，电路中的电阻最大，电流最小且不为0；
综合以上分析可知符合题意的图象为D图．
故选D．
7、B
【解析】
A. 光屏能显示光路，是因为发生了漫反射，故A错误；
B. 将左侧光屏向后折转，会发现光屏上不能再显示出反射光线，所以是为了探究“反射光线、入射光线与法线是否在同一平面内”，故B正确；
C. 验证“光路可逆”时只要将激光灯沿着原来反射光线射入即可，不需要用两个激光灯，故C错误；
D. 验证“反射角等于入射角”时，入射角可以为0°，只不过此时反射角也为0°，反射角仍等于入射角，故D错误；
故选B．
二、填空题（本大题7小题，共21分）
8、大 内 机械 电磁 3×108
【解析】
液态氢具有较大的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，所以火箭以液态氢为主要燃料；液态氢燃烧产生的燃气推动火箭加速上升的过程中，消耗内能，产生机械能，燃气的内能转化为火箭的机械能．地面中心是通过电磁波来传达指令的，电磁波在真空中传播速度为 3×108m/s．
9、增加 减小
【解析】
对于表面积、表面上方空气的流动一定的水，温度越高，水的蒸发越快，所以气温的升高加快了水分的蒸发从而加剧旱情；果农们利用了滴灌的方法给果树浇水，减小水分的暴露表面积，使水在地面的表面积减小，从而减少土壤水分的蒸发，利于节约用水。
10、2.4；83.3%；增大
【解析】
试题分析：（1）图中使用的是动滑轮，承担物重的绳子股数n=2，则s=2h；
知道拉力大小，利用W=Fs求拉力做功；利用W=Gh求有用功；再利用效率公式η=求动滑轮的机械效率；
（2）动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；机械能等于动能和势能之和．据此分析回答．
解：
（1）由图可知，n=2，
拉力端移动的距离：
s=2h=2×20cm=40cm=0.4m，
拉力做功：
W总=Fs=6N×0.4m=2.4J，
W有用=Gh=10N×0.2m=2J，
η==≈83.3%．
（2）物体在被匀速提升的过程中，质量不变、速度不变，动能不变；质量不变、高度增大，重力势能增大．因为物体的机械能等于物体的动能和重力势能之和，因此物体的机械能增大．
故答案为2.4；83.3%；增大．
【点评】本题考查了有用功、总功、机械效率的计算以及动能和重力势能的影响因素，计算时注意区分有用功和总功；虽知识点多，但都属于基础，难度不大．
11、不变
【解析】
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2,则△I＝I2−I1，由I＝可得，电压表的示数分别为：U1＝I1R,U2＝I2R，电压表示数的变化量：△U＝U2−U1＝I2R−I1R＝(I2−I1)R＝△IR，即＝R，由于R为定值电阻,所以,不变．
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设出滑片移动前后电路中的电流，根据欧姆定律表示出电压表示数的变化，然后得出答案．
12、S1和S2
【解析】
由两灯泡的铭牌可知，它们的额定电压相等，由P=UI可得，两灯泡的额定电流不相等，因并联电路中各支路的电压相等，所以，要使两灯都能在闭合开关后正常发光，则两灯泡应采用并联，由电路图可知，应闭合S1和S2。
13、短路 会．
【解析】
由电路图可知，闭合开关S，未到达设定时间时，定时开关处于闭合状态，此时播放器被短路，不能工作.
当到达设定时间时，定时开关处于断开状态，此时灯与播放器串联，闭合开关S，指示灯发光，播放器播放音乐.
点睛：本题考查物理知识在生产生活中的应用，应在认真分析题意及电路的基础上找到合适的物理规律作答.
14、磁场 闭合开关，小磁针偏转 成立
【解析】
试题分析：当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立．
考点：通电直导线周围的磁场
三、作图题（共7分）
15、如下图所示：通电螺线管和小磁针的N、S极、电源的正、负极
【解析】
试题分析：由右手螺旋定则可知电流由右侧流入，故电源右侧为正极；外部磁感线由N极指向S极，小磁针所在位置的磁感线向里，故小磁针N极向左；如上图所示．
考点：电与磁；通电螺线管
16、
【解析】
首先过平面镜的反射点垂直镜面作出法线，由于反射光线与镜面的夹角为30°，所以，反射角是：90°-30°=60°，根据反射定律知道，入射角也为60°，故在法线右侧作出入射光线，并标出入射角；由于过焦点的光线经凸透镜折射后折射光线平行于主光轴，故光路如图：
17、略
【解析】
画出大小表示4N的标度，然后过物体重心作竖直向下、大小为8N的重力，如图所示：
四、实验题（本大题共5小题，共20分）
18、（1）下；（2）c；投影仪；（3）①左；右；②B
【解析】
试题分析：
（1）平为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上．由于烛焰在光屏上像的位置偏高，要想使像成在光屏中央，应调节蜡烛使烛焰向上调节，或将光屏向上调节．（2）由屏上得到清晰放大的实像可知，此时f＜u＜2f时，其应用是投影仪或幻灯机，由图可知，c点正好在f和2f之间．
（3）①近视镜是凹透镜，对光线起了发散作用，因此去掉近视镜后，像将靠近凸透镜，光屏应向左移动才能成清晰的像；为使像成在原来位置，可减小物距，将蜡烛靠近凸透镜，即向右移动；②近视眼是远处物体的像不能呈现在视网膜上，而是呈现在视网膜的前方，因此需佩戴凹透镜才能看清远处的物体，B符合题意．故答案为（1）上；（2）c；投影仪；（3）①左；右；②B．
考点：凸透镜成像规律及其探究实验．
19、水平 右 63.6 1.02×103 C
【解析】
(1) 应将天平放在水平台面上，将游码归零，发现指针静止时指针指向分度盘左侧，则将平衡螺母向右调节，使天平平衡；由图丙知，烧杯和牛奶的总质量为50g+10g+3.6g＝63.6g. (2)m＝63.6g−33g＝30.6g，ρ＝＝1.02g/cm3＝1.02×103kg/m3.当将量筒中的牛奶倒入烧杯中,会有牛奶沾在量筒壁上,而倒不干净, 以量筒中的牛奶为研究对象，所测质量偏小,因此所测的质量会偏小,根据公式ρ＝得测得的密度比真实值偏小;以烧杯中的牛奶为研究对象，所测体积偏大, 根据公式ρ＝得测得的密度比真实值偏小,故两人都正确．
点睛：在调节天平平衡时，游码应拨到零刻线上．调节天平的平衡螺母使天平的横梁平衡，平衡螺母向上翘的一端移动；天平平衡时物体的质量等于右盘中砝码的质量加游码在标尺上所对的刻度值．将牛奶的质量和体积代入公式ρ＝便可求出其密度．根据公式，分别分析质量和体积的偏差，即可得出结论．
20、玻璃罩内空气的密度（多少、稀薄程度） 不能 玻璃罩内无法实现真空，阿恩始终能听到声音
【解析】
（1）没抽空气之前，声音能通过空气传播出来。开始抽空气，声音开始变小。说明玻璃罩内空气的密度（多少、稀薄程度）能影响声音的强弱；
（2）抽气泵无法把玻璃罩内空气全部抽出，即玻璃罩内无法实现真空。所以根据上述实验和信息，不能能直接得出结论“真空不能传声”的结论。
21、G 确定像的位置 BC 垂直 虚 10：1
【解析】
（1）在本实验中要验证像与物体的大小相等，所以应选透明的玻璃作为平面镜，这样可以方便地确定像所在的位置；
（2）他应选用两支相同的蜡烛来验证像与物体的大小相等这一结论；
（3）为了保证像与物体的连线与桌面平行，所以应让镜面与桌面必须垂直；
（4）由于平面镜所成的像是虚像，所以这个像无法用光屏来接收，在光屏上不能成像；
（5）平面镜所成的像与物体关于镜面是对称的，所以在镜中看到像与物体的左右正好相反，故可以从纸的反面来看，可读出正确的读数应为10：1．
22、质量 体积 水平 BN
【解析】
电子天平是测量物体质量的仪器，量筒是测物体的体积的仪器，测出了物体的质量和体积，根据密度公式可求出物质的密度；为了在杠杆上直接读出力臂大小，实验时应使杠杆在水平位置平衡．若在图中所示的A点悬挂钩码，并在B点用力使杠杆平衡，为顺利完成实验，方便读出力臂，应使力的方向与杆垂直，故应将弹簧测力计沿BN方向用力拉杠杆．
五、计算题（本大题共2小题，共13分）
23、（1）30m（2）25W
【解析】
（1）由v＝知道，行驶60s的路程是：s＝vt＝0.5m/s×60s＝30m；
（2）此过程中牵引力所做的功是：W＝Fs＝50N×30m＝1500J，
牵引力的功率是：P＝＝25W。
24、 (1) 1.84×108J；(2) ；(3) 55.6%．
【解析】
(1)由得消耗燃油的质量：
，
燃油完全燃烧放出的热量：
；
(2)因为车匀速行驶，所以牵引力F=f=2×103N，若该车改用电动力，提供的牵引力仍然为2×103N，电动车每行驶100km做的功为：
；
(3)消耗电能
，
此过程的效率
．
答：(1)燃油燃烧放出的热量为1.84×108J；
(2)小汽车行驶100km发动机做的功为；
(3)若该车改用电动力行驶，若每行驶100km消耗电能100kW·h，此过程的效率为55.6%．
六、综合能力题（本大题共3小题，共18分）
25、0.6 p乙＞p甲=p丙 144 0.96N
【解析】
（1）该积木的体积：V= 10cm×6cm×4cm=240cm3，
积木的密度为；
（2）由图可知，三种方式中地面受到的压力相同，都等于一块积木重力的三倍，并且甲、丙两种方式与地面的接触面积相同，乙与地面的接触面积最小，由可知甲、丙两种方式对地面的压强相同，乙对地面的压强更大，所以p乙＞p甲=p丙；
（3）积木漂浮时，F浮=G，ρ水gV排=ρgV，，
一块积木受到的重力为G=mg=0.144kg×10N/kg=1.44N，
积木浸没水中受到的浮力为F浮=ρ水gV排=1.0×103kg/m3×10N/kg×240×10-6m3=2.4N，
需要施加的压力为F=F浮-G=2.4N-1.44N=0.96N．
26、红 132Ω 678s
【解析】
（1）当S接左面时电路中只有电阻R1，总电阻最小，电流路中电流最大，发热管功率就会最大，处于加热状态，因此A灯为红色灯．
（2）加热时：加热管的电功率P1=550W
电阻；
保温时：加热管的电功率P2=88W；
根据得，通过加热管的电流：
，
此时电路的总电阻：；
根据串联电路电阻的特点得，R2的阻值为：
R2=R﹣R1=220Ω﹣88Ω=132Ω．
（3）1.0kg水从初温20℃加热到100℃吸收的热量：
Q吸=cm（t2﹣t1）=4.2×103J/（kg•℃）×1.0kg×（100℃﹣20℃）=3.36×105J
加热管的热效率为90%，根据，则加热管需要放出的热量是：
，
饮水机加热时加热管的功率为550W，则加热的是时间为：
．
27、B 40Ω；70Ω 5.5A
【解析】
（1）由图可知定值电阻R1和滑动变阻器R2串联，为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，即电阻最大，此时滑片应位于R2的B端；
（2）当滑片位于R2最左端时，只有R1接入电路，R1消耗的功率最大是1210W，根据P=得R1===40Ω，当滑片位于R2最右端时，R2接入阻值最大，此时总电阻最大，R1功率最小是160W，根据P=I2R得此时电路电流I===2A，电路总电阻R总===110Ω，R2=R总-R1=110Ω-40Ω=70Ω；
（3）电火锅以最大功率加热时，只有R1接入电路，此时电流：I大===5.5A．
知 识 点
相 同 点
不 同 点
A
声波和电磁波
都能传递信息和能量
声波不能在真空中传播
B
蒸发和沸腾
都是汽化现象
蒸发比沸腾缓慢
C
做功和热传递
都可以改变物体内能
做功比热传递效果好
D
虚像和实像
都能用眼睛看到
虚像不能用光屏承接
