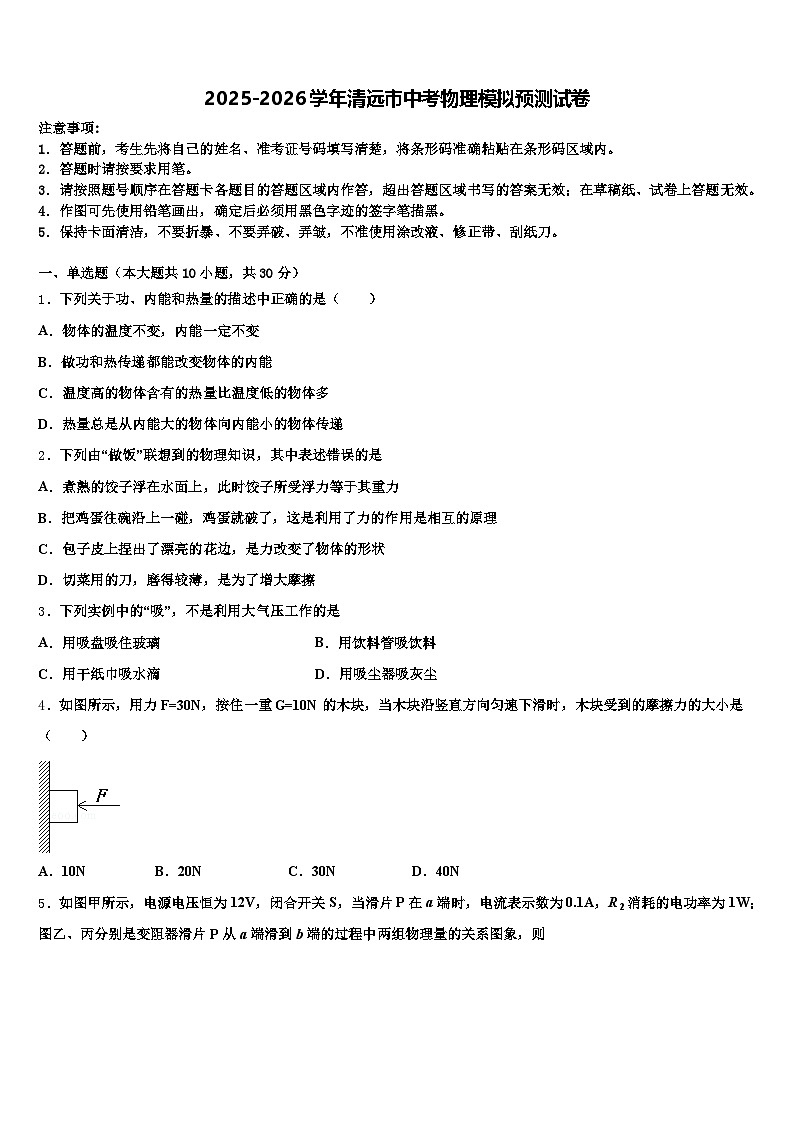

2025-2026学年清远市中考物理模拟预测试卷（含答案解析）

这是一份2025-2026学年清远市中考物理模拟预测试卷（含答案解析），共16页。试卷主要包含了答题时请按要求用笔，关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．下列关于功、内能和热量的描述中正确的是（ ）
A．物体的温度不变，内能一定不变
B．做功和热传递都能改变物体的内能
C．温度高的物体含有的热量比温度低的物体多
D．热量总是从内能大的物体向内能小的物体传递
2．下列由“做饭”联想到的物理知识，其中表述错误的是
A．煮熟的饺子浮在水面上，此时饺子所受浮力等于其重力
B．把鸡蛋往碗沿上一碰，鸡蛋就破了，这是利用了力的作用是相互的原理
C．包子皮上捏出了漂亮的花边，是力改变了物体的形状
D．切菜用的刀，磨得较薄，是为了增大摩擦
3．下列实例中的“吸”，不是利用大气压工作的是
A．用吸盘吸住玻璃B．用饮料管吸饮料
C．用干纸巾吸水滴D．用吸尘器吸灰尘
4．如图所示，用力F=30N，按住一重G=10N的木块，当木块沿竖直方向匀速下滑时，木块受到的摩擦力的大小是（ ）
A．10N B．20N C．30N D．40N

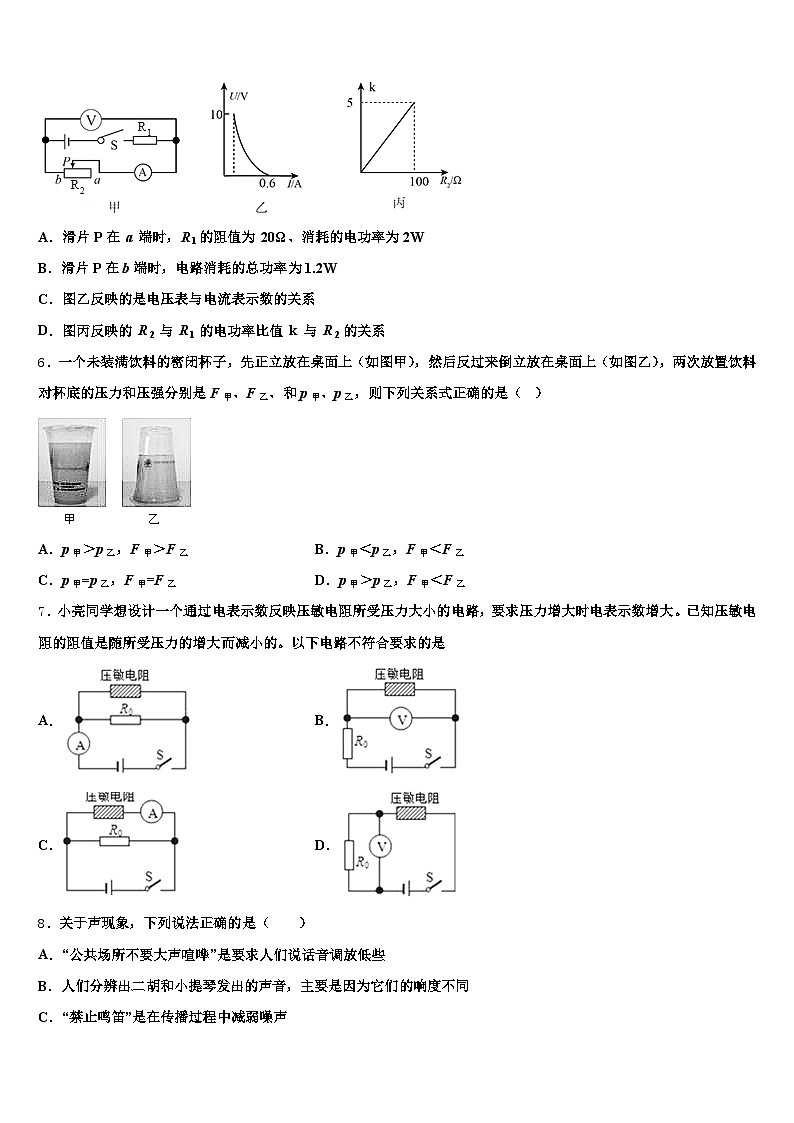

5．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R 2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端滑到b端的过程中两组物理量的关系图象，则
A．滑片P在 a 端时，R 1的阻值为 20Ω、消耗的电功率为2W
B．滑片P在b端时，电路消耗的总功率为1.2W
C．图乙反映的是电压表与电流表示数的关系
D．图丙反映的 R 2 与 R 1 的电功率比值 k 与 R 2 的关系
6．一个未装满饮料的密闭杯子，先正立放在桌面上（如图甲），然后反过来倒立放在桌面上（如图乙），两次放置饮料对杯底的压力和压强分别是F甲、F乙、和p甲、p乙，则下列关系式正确的是（ ）
A．p甲＞p乙，F甲＞F乙B．p甲＜p乙，F甲＜F乙
C．p甲=p乙，F甲=F乙D．p甲＞p乙，F甲＜F乙
7．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是
A．B．
C．D．
8．关于声现象，下列说法正确的是（ ）
A．“公共场所不要大声喧哗”是要求人们说话音调放低些
B．人们分辨出二胡和小提琴发出的声音，主要是因为它们的响度不同
C．“禁止鸣笛”是在传播过程中减弱噪声
D．超声波能够粉碎体内“结石”是因为声波具有能量

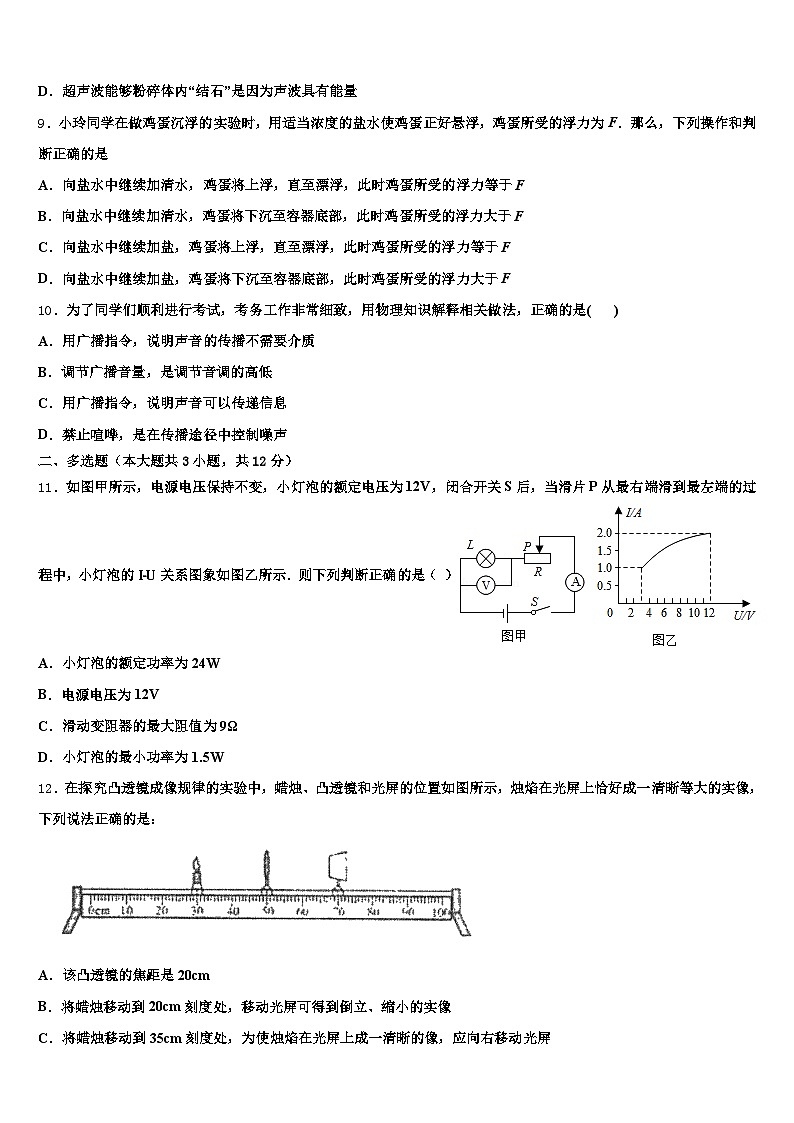

9．小玲同学在做鸡蛋沉浮的实验时，用适当浓度的盐水使鸡蛋正好悬浮，鸡蛋所受的浮力为F．那么，下列操作和判断正确的是
A．向盐水中继续加清水，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
B．向盐水中继续加清水，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
C．向盐水中继续加盐，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
D．向盐水中继续加盐，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
10．为了同学们顺利进行考试，考务工作非常细致，用物理知识解释相关做法，正确的是( )
A．用广播指令，说明声音的传播不需要介质
B．调节广播音量，是调节音调的高低
C．用广播指令，说明声音可以传递信息
D．禁止喧哗，是在传播途径中控制噪声
二、多选题（本大题共3小题，共12分）
11．如图甲所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示．则下列判断正确的是（ ）
A．小灯泡的额定功率为24W
B．电源电压为12V
C．滑动变阻器的最大阻值为9Ω
D．小灯泡的最小功率为1.5W
12．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，下列说法正确的是：
A．该凸透镜的焦距是20cm
B．将蜡烛移动到20cm刻度处，移动光屏可得到倒立、缩小的实像
C．将蜡烛移动到35cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏
D．.将蜡烛移动到45cm刻度处，为使烛焰在光屏上成一清晰的像，应向左移动光屏
13．下列说法中正确的是
A．跳台滑雪运动员在空中下落的过程中，重力势能减小
B．短道速滑运动员在转弯滑行的过程中，运动状态不变
C．跳远运动员起跳后能继续向前运动，是由于运动员具有惯性
D．跳高运动员起跳蹬地时，运动员对地的压力小于地对运动员的支持力
三、填空题（本大题共5小题，共10分）
14．张红同学在学习了压强的知识后，取两张白纸，让其平行地自然下垂，如图所示。她向两纸中间用力吹气，观察到的现象是______。由此说明流体流动时，流速大的地方压强______填“大”、“小”或“不变”。
15．音乐会上，演员正在演奏二胡，二胡发声是因为琴弦在 ，演奏过程中，演员不断调整手指在琴弦上的按压位置是为了改变声音的 。
16．用铝壶烧开水，壶中的水蒸气将壶盖顶起来，这是消耗水蒸气的_____能对外做功，将水蒸气的_______能转化成壶盖的_______能．
17．根据图中通电螺线管的N、S极，判断导线A端连接的是电源的_____极．（选填“正”或“负）
18．一台单缸四冲程柴油机，飞轮转速为3600转/分，该柴油机活塞1s对外做功______次。若其效率为40%，消耗5kg的柴油转化成的机械能是______J。(q柴油=4.3×107J/kg)
四、计算题（本大题共3小题，共29分）
19．如图甲所示，多功能养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热，它具有精细烹饪、营养量化等功能，深受市场的认可和欢迎．
如图乙所示是某品牌养生壶简化电路图，该养生壶的电路图，该养生壶的部分数据如表．
求：R1的阻值；养生壶处于低温挡工作时，电路中的电流大小；养生壶处于高温挡工作时的功率．
20．中国首艘国产航母001A于2017年4月26日正式下水（如图）．下水方式采用了漂浮式下水，这也是现代航母建造中普遍使用的下水方式．漂浮式下水是打开闸门让海水注入船坞（停泊、修理或制造船只的地方），船依靠浮力浮起后驶离船坞．（g取10N/kg，海水密度取1.0×103kg/m3）问：
航母001A设计满载排水量约7万吨，那么它满载时受到的浮力是多少？水面下4m处海水产生的压强是多少？一位质量为60kg的歼15舰载机飞行员来到航母的水平甲板上，若双脚与甲板的接触面积是0.04m2，则他双脚站立时对甲板的压强是多少？
21．如图所示，电源电压为6V，小灯泡标有“3V1.8W”．当闭合开关S，把滑动变阻器的滑片P移到R的中点时，小灯泡正常发光，试求：（不考虑温度对小灯泡电阻的影响）
（1）小灯泡正常工作时的电流．
（2）滑动变阻器R的最大阻值．
（3）当变阻器的滑片P移到a端时闭合开关S，电流在1min内所做的总功是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线AO和大致的折射光线OC．
（______）
23．一块玻璃砖，中间有一梭形的气泡，如图所示，一束平行光通过玻璃砖（射到空气泡上），大致画出射出玻璃砖后的光线.
六、实验探究题（本大题共3小题，共15分）
24．在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω．
（1）请你用笔画线代替导线，将图1中的实物电路连接完整．
（________）
（2）按要求将电路连接后，闭合开关，移动变阻器滑片P，电流表、电压表示数如图2所示，则小灯泡此时的电功率为________．若他想测量小灯泡的额定功率，应将图1中变阻器滑片P向________端（填A或B）移动，使电压表的示数为2.5V．
（3）在实验中发现小灯泡不亮，电压表有示数，电流表无示数，则出现故障的原因可能是________．
（4）排除故障后，小明画出小灯泡的电流随电压变化的图象，你认为图象（左A右B）应该是图中的________（填A或B），因为________
25．在“研究杠杆的平衡条件”实验中：
实验前，发现杠杆处于如图（a）所示的状态，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向_____（选填“左”或“右”）移动。左右两端添加钩码后，此时杠杆的状态如图（b）所示，可以将右端钩码的位置向_____（选填“左”或“右”），使杠杆重新平衡在水平位置。上面两次操作都要使杠杆平衡在水平位置，这样做的目的是_____。某实验小组进行正确的实验操作后，得到的数据为F1＝6N，L1＝20cm，F2＝4N和L2＝30cm。该实验小组根据这些数据能否得出探究结论？_____理由是_____。另一小组的同学获得的数据如右表所示：
他们得出的结论是：“动力+动力臂＝阻力+阻力臂。”你认为这个结论是_____（选填“正确的”或“错误的”）。理由是_____。
26．如图所示，用手拨动塑料尺
发出的声音是由塑料尺_____产生的如图a所示，用较小的力轻拨塑料尺；如图b所示，用较大的力重拨塑料尺．从a到b，塑料尺发出声音的_____变大如图c到图d，拨塑料尺的力不变，使塑料尺伸出桌面的长度变长，用仪器测得c图实验声音为1.3×10■，d图实验声音为1.2×102■，两个数据的单位是_____可见随着塑料尺伸出桌面的长度变长，发出声音的_____变小如图c到图f，拨塑料尺的力不变，塑料尺伸出桌面的长度不变，在塑料尺右端开小孔，开孔前后、两次发声的波形图象如图所示．可见结构的不同，会导致发出声音的_____改变．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．内能的多少与物体的质量、温度、状态有关，温度不是决定物体内能大小的唯一因素，应考虑其它因素．故A不符合题意．
B．改变物体内能的两种方式：做功和热传递，改变物体内能的两种方法是等效的；故B符合题意．
C．温度高的物体，含有的热量一定多；错误，热量不是状态量，不能说含有或者具有热量；故C不符合题意．
D．传递的条件是：有温度差；热传递的特点是：高温物体放出热量，低温物体吸收热量，热量从高温物体传给低温物体，但内能小的物体温度可能比内能大的物体温度高，因此热量也可能由内能小的物体传给内能大的物体．故D不符合题意．
2、D
【解析】
解答：A、煮熟的饺子浮在水面上，符合漂浮条件，饺子所受浮力等于其重力，不符合题意；B、把鸡蛋往碗沿上一碰，鸡蛋给碗沿一个力，同时碗沿给鸡蛋一个等大的反方向的力，鸡蛋就破了，这是利用了力的作用是相互的原理，不符合题意；C、包子皮上捏出了漂亮的花边，力改变了包子皮的形状，不符合题意；D、切菜用的刀，磨得较薄，是在压力一定时，减小受力面积来减小压强，跟摩擦力没有关系，符合题意．故选D．
点睛：漂浮在液面的物体受到重力和浮力的作用，重力等于浮力．物体间力的作用是相互的，鸡蛋给碗一个力，同时碗又给鸡蛋一个反作用力．力的作用效果：力可以改变物体的形状，力可以改变物体的运动状态．切菜用的刀，磨得较薄，是在压力一定时，减小受力面积来减小压强．
3、C
【解析】
A．首先用力将挂衣钩的吸盘紧压在玻璃上，将塑料吸盘中的空气排出，松手后，由于吸盘内的空气减少，内部气压小于外界大气压，外界大气压将吸盘紧压在玻璃上，利用了大气压．故A不合题意；
B．用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管，故B不合题意；
C．用干纸巾吸水滴，利用干纸巾的吸水性，没有利用大气压，故C符合题意；
D．吸尘器工作过程中，吸嘴处空气流动速度快，气压较小，大气压强将灰尘压入吸尘器内，利用了大气压，故D不合意题；
4、A
【解析】
试题分析：此题根据二力平衡的条件：等大、反向、共线、共物，知道其中的一个力可以确定另一个力。木块的状态是匀速下滑，因此竖直方向受到平衡力作用。重力和摩擦力是一对平衡力。重力为10N，因此摩擦力为10N，方向竖直向上。故选A。
考点：摩擦力的大小 平衡力
5、D
【解析】
由电路图知道，两电阻串联，电压表测R2的电压，电流表测电路中的电流，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率是1W，由串联电路电流的规律及P＝I2R知道，故R滑大＝＝100Ω；
AC、P在a端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P滑到b端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反映的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系，C选项中，由于关系搞反了，故C错误；
当 P在a端时，由图乙知道，电压表示数为10V，由串联电路电压的规律知道，R1的电压是：U1＝12V﹣10V＝2V，由分压原理知道，，所以，R1＝R滑大＝×100Ω＝20Ω；R1消耗的电功率是：P1＝＝0.2W，故A错误；
B、滑片P在b端时，电路中的电流为0.6A，电路消耗的总功率是：P＝UI＝12V×0.6A＝7.2W，故B错误；
D、由串联电路电流的规律及P＝I2R知道，R2 与 R1 的电功率比值是：k＝，将R1＝20Ω代入解得：k＝，即k与R2成正比，为过原点的直线，当R2＝100Ω时，k＝5，即图丙反映的是R2与R1的电功率比值k 与R2的关系，故D正确．
6、D
【解析】
由图可知，正放时，杯中饮料的深度较大，根据可知，正放时饮料对杯底的压强较大，即p甲＞p乙；正放时，杯中的饮料柱是上粗下细的，一部分饮料压的是杯壁，所以杯底受到的压力小于杯中液体的重力。倒放时，杯中的饮料柱下粗上细，所以杯底受到的压力大于饮料的重力；因此F甲＜F乙．
故选D．
7、B
【解析】
A.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大，故A正确；
B.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数减小，故B错误；
C.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大，故C正确；
D.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数增大，故D正确。
8、D
【解析】
A．“公共场所不要大声喧哗”是要求人们说话的响度放低些，故A错误；
B．音色是指声音的品质与特色，不同乐器的音色是不同的，所以人能分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同，故B错误；
C．禁止鸣笛是在声源处减弱噪声，故C错误；
D．声音即可传递信息，又可以传递能量，而超声波能够粉碎体内“结石”是利用了声音能传播能量，故D正确。
故选D。
9、C
【解析】
鸡蛋悬浮在盐水中时，鸡蛋受到的浮力与重力相等；
AB、盐水中加水，水的密度慢慢变小，鸡蛋浸没水中，排开水的体积不变，但液体密度变小，鸡蛋所受浮力变小，小于F，所以鸡蛋下沉至容器底；故A错误，B正确；
CD、向盐水中继续加盐，盐水的密度增大，因此鸡蛋受到的浮力增大，鸡蛋将上浮，直至漂浮，此时浮力仍等于重力，所以浮力不变；浮力仍等于F，故C正确，D错误．
10、C
【解析】
A．用广播指令，说明声音可以在空气中传播，故A错误；
B．调节广播音量，是调节声音的大小，即响度，故B错误；
C．用广播指令传达一些信息，说明声音可以传递信息，故C正确；
D．禁止喧哗，是在声源处控制噪声，故D错误；
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
试题分析：（1）由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，此时灯泡两端的电压和额定电压相等也是电源的电压，根据P=UI求出灯泡的电功率即为额定功率；
（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小由图可知电表的示数，由P=UI计算灯泡的最小功率；根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器的最大阻值．
解：
（1）由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，此时电路中电流最大，
由图象可知，电路中的电流I=2A，U=UL=12V，
则灯泡的额定功率：PL=ULI=12V×2A=24W．故AB正确；
（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小，
由图象可知，灯泡两端的电压UL′=3V，电路中的电流I′=1A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
UR=U﹣UL′=12V﹣3V=9V，
由I=可得，滑动变阻器的最大阻值：R===9Ω．故C正确．
此时灯泡的最小功率：P最小=UL′I最小=3V×1A=3W，故D错误；
故选ABC．
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据图象读出电表对应的示数．
12、BC
【解析】
根据题中“在探究凸透镜成像规律的实验中，……下列说法正确的是”可知，本题考查凸透镜成像规律。根据凸透镜成像规律及其应用进行分析判断。
【详解】
A．由图可知，此时物距为20cm，在光屏上恰好成一清晰等大的实像，则u=2f，故f=10cm，故A错误。
B．将蜡烛移动到20cm刻度处时，物距为50cm-20cm=30cm＞2f，成的是倒立、缩小的实像，故B正确。
C．将蜡烛移动到35cm刻度处，u=50cm-35cm=15cm，物距在一倍焦距和二倍焦距之间，故应向右移动光屏，才能在光屏上成一清晰的像，故C正确。
D．将蜡烛移动到45cm刻度处，物距u=50cm-45cm=5cm＜f，成正立、放大的虚像，故光屏上接收不到像，故D错误。
13、AC
【解析】
A．跳台滑雪运动员在空中下落的过程中，质量不变、高度减小，重力势能减小，故A正确；
B．短道速滑运动员在转弯滑行的过程中，运动方向时刻在发生变化，所以运动状态不断改变，故B错误；
C．跳远运动员起跳后能继续向前运动，是由于运动员具有惯性，仍然要保持原来的运动状态。故C正确；
D．跳高运动员起跳蹬地时，运动员对地的压力与地对运动员的支持力是一对相互作用力，大小相等，故D错误。
三、填空题（本大题共5小题，共10分）
14、两纸向中间靠拢 小
【解析】
她向两纸中间用力吹气，可以看到两张纸向中间靠拢，说明两张纸中间的压强小于外侧的压强，而中间的气体流速大于外侧气体的流速，可以得到流体流动时，流速大的地方压强小。
15、振动，音调
【解析】声音的产生是因为物体的振动而产生的；演员不断调整手指在琴弦上的按压位置是改变琴弦的振动频率，从而改变音调。
16、内 内 机械
【解析】
水烧开以后，水蒸气对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能，水蒸气的内能减少，温度降低．
17、负
【解析】
已知通电螺线管的左端是N极，右端是S极，据由安培定则可知，用右手握住通电螺线管，让大拇指指向左侧，此时四指所知的方向即为电流的方向．如图所示：
由此可知，导线B端连接的是电源的正极，导线A端连接的是电源的负极．
18、30 8.6×107
【解析】
已知飞轮转速为3600r/min，即60r/s，而一个工作循环活塞往复2次，曲轴转动2周，做功1次，所以该柴油机1s对外做功30次；
柴油燃烧放出的热量：
Q放=mq=5kg×4.3×107J/kg=2.15×108J，
其转化的机械能为：
W=2.15×108J×40%=8.6×107J．
四、计算题（本大题共3小题，共29分）
19、（1）88Ω（2）1.25A（3）1100 W
【解析】
（1）当S2断开，S1闭合时，只有电阻R1接入电路，养生壶处于中温档，
由P＝得，R1的阻值：R1＝＝＝88Ω；
（2）由P＝UI得，养生壶在低温档工作时，电路中的电流：I低＝＝＝1.25A；
（3）当S1断开，S2接A时，R1与R2串联，此时总电阻最大，总功率最小，养生壶在低温档工作，电路中的总电阻：R＝＝＝176Ω，
由电阻的串联可得R2的阻值：R2＝R﹣R1＝176Ω﹣88Ω＝88Ω，
养生壶处于高温档工作时，R1与R2并联，因为R1＝R2，所以并联总电阻：R并＝R1＝×88Ω＝44Ω，养生壶处于高温档工作时的功率：P高＝＝＝1100 W．
20、（1）7×108N；（2）4×104Pa．（3）1.5×104Pa
【解析】
（1）满载时排水量：
m排=70000t=7×107kg，
航母满载时受到的浮力：
F浮=G排=m排g=7×107kg×10N/kg=7×108N；
（2）水面下4m处海水产生的压强：
p=ρ海水gh=1.0×103kg/kg×10N/kg×4m=4×104Pa；
（3）在水平甲板上，对地面的压力：
F=G=mg=60kg×10N/kg=600N，
站立时着地面积：
S=0.04m2，
双脚站立时对甲板的压强：
p===1.5×104Pa。
21、（1）0.6A（2）10Ω（3）144J
【解析】
(1)小灯泡正常工作时的电流： ；
(2)由可得，小灯泡灯丝的电阻：,
因为滑动变阻器的滑片P移到中点时，小灯泡正常发光，所以此时滑动变阻器两端的电压等于小灯泡两端的电压，根据串联电路中电压与电阻成正比可知，此时滑动变阻器接入电路中的阻值为：R＝RL＝5Ω，则滑动变阻器R的最大阻值为：R大＝2R＝2×5Ω＝10Ω；
（3）当变阻器的滑片P移到a端时，电路中的总电阻是：R总＝R大+RL＝10Ω+5Ω＝15Ω；
电流在1min内所做的总功：．
答：（1）小灯泡正常工作时的电流为0.6A；
（2）滑动变阻器R的最大阻值为10Ω；
（3）电流在1min内所做的总功是144J．
五、作图题（本大题共2小题，共4分）
22、
【解析】
本题考查反射和折射的作图问题，在反射中，反射角等于入射角，光从空气中斜射入水中时，折射光线向靠近法线方向偏折，即入射角大于折射角。
【详解】
过O点作垂直水面的法线，在法线的右侧作出入射角等于反射角得入射光线，在水面下，入射光线的异侧作出折射角小于入射角得折射光线，作图如下。
23、
【解析】
由于玻璃砖中间是气泡，则对于整块玻璃砖来说，中间的玻璃薄、边缘的玻璃厚，相当于是一块凹透镜。所以一束平行光通过该玻璃砖后会被发散。其中中间的一根光线是通过光心的，其传播方向不变。如图：
六、实验探究题（本大题共3小题，共15分）
24、 0.72W B 灯泡断路 A 灯泡的电阻会随温度的变化而变化，它的电流与电压不成正比
【解析】
(1)小灯泡额定电压为2.5V，电压表用3V量程，滑动变阻器、灯泡串联接入电路，电路图如图所示：
。
(2)电压表量程是3V，最小分度值是0.1V，电压表示数是U=2.4V；电流表量程是0.6A，最小分度值是0.02A，示数是I=0.3A；灯泡功率P=UI=2.4V×0.3A=0.72W；测量小灯泡的额定功率，应将图1中变阻器滑片P向B端移动，使电压表的示数为2.5V.
(3)小灯泡不亮，电压表有示数，电流表无示数，则出现故障的原因可能是灯泡断路。
(4)随灯泡电压的增大，灯泡功率变大，温度升高，灯泡电阻变大，灯泡的电阻随温度变化而变化，它的电压与电流不成正比，灯泡的I−U图象不是直线，而是一条曲线，图象应该是图中的A.
25、右 右 便于测量力臂的长度 不能得出实验结论 因为一次实验获得的数据具有偶然性，不能反映普遍规律 错误的 数据具有偶然性，不能得出普遍规律，单位不同的物理量不能相加
【解析】
（1）如图（a）所示的状态，左低右高，应将平衡螺母向右调；
（2）如图（b）所示的状态，左低右高，可以将右端钩码的位置向右移；
（3）使杠杆平衡在水平位置，这样做的目的是为了便于测量力臂的长度；
（4）该实验小组只做了一次实验，不能得出实验结论，因为一次实验获得的数据具有偶然性，不能反映普遍规律；
（5）得出“动力+动力臂＝阻力+阻力臂”的结论是错误的，因为数据具有偶然性，不能得出普遍规律，单位不同的物理量不能相加。
26、振动 响度 Hz 音调 音色
【解析】
（1）声音由振动产生，所以塑料尺发出的声音是由塑料尺振动产生的；
（2）如图a所示，用较小的力轻拨塑料尺；如图b所示，用较大的力重拨塑料尺，即两次尺子伸出桌面的长度相同，尺子的振动幅度不同，振幅决定响度，所以从a到b，塑料尺发出声音的响度变大；
（3）如图c到图d，拨塑料尺的力不变，使塑料尺伸出桌面的长度变长，用仪器测得c图实验声音为1.3×102，d图实验声音为1.2×102，两个数据的单位是Hz，即声音振动的频率，频率决定音调，所以可知随着塑料尺伸出桌面的长度变长，发出声音的音调变低；
（4）如图c到图f，拨塑料尺的力不变，塑料尺伸出桌面的长度不变，在塑料尺右端开小孔，开孔前后、两次发声的波形图象如图所示，产生的声音波形发生了细微的变化，这些波形的细微变化，决定的是声音的音色，所以可知结构的不同，会导致发出声音的音色改变．
项 目
参 数
电源电压/V
220
低温档功率/W
275
中温档功率/W
550
高温档功率/W
？
容积/L
1
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
4
5
5
4
3
4
4
3
