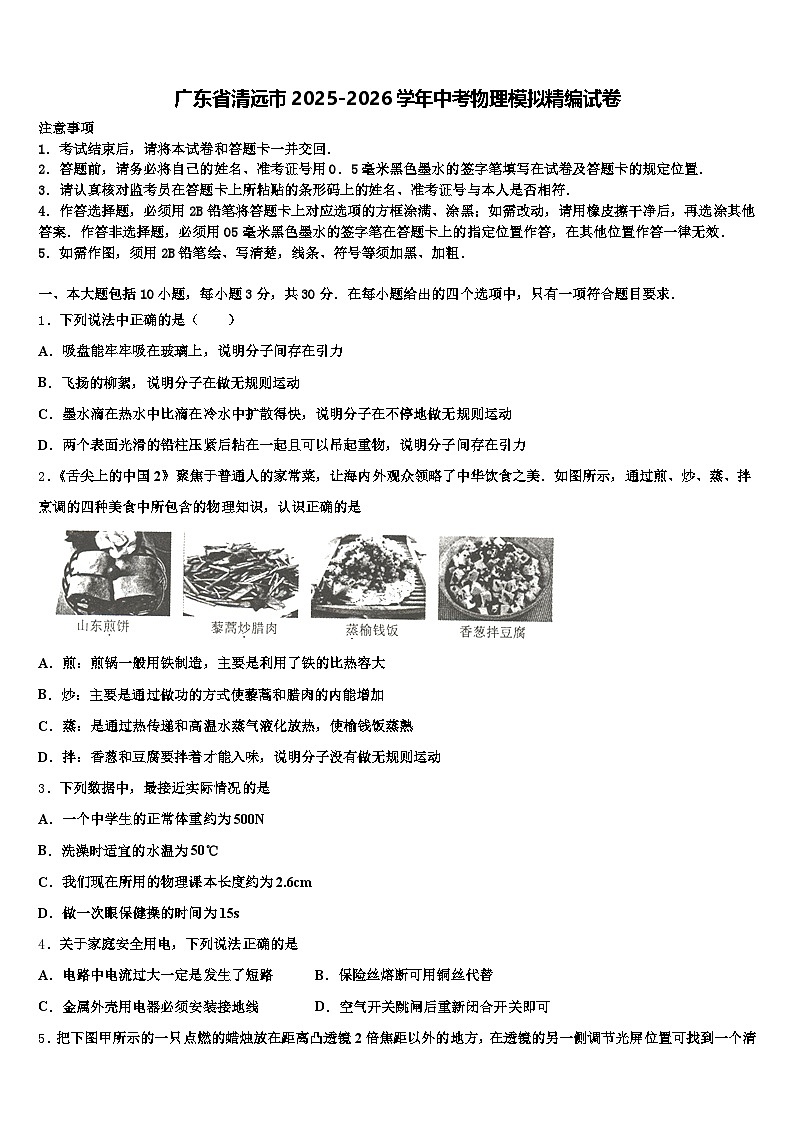

广东省清远市2025-2026学年中考物理模拟精编试卷（含答案解析）

这是一份广东省清远市2025-2026学年中考物理模拟精编试卷（含答案解析），共18页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．下列说法中正确的是（ ）
A．吸盘能牢牢吸在玻璃上，说明分子间存在引力
B．飞扬的柳絮，说明分子在做无规则运动
C．墨水滴在热水中比滴在冷水中扩散得快，说明分子在不停地做无规则运动
D．两个表面光滑的铅柱压紧后粘在一起且可以吊起重物，说明分子间存在引力
2．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美．如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是
A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟
D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
3．下列数据中，最接近实际情况的是
A．一个中学生的正常体重约为500N
B．洗澡时适宜的水温为50℃
C．我们现在所用的物理课本长度约为2.6cm
D．做一次眼保健操的时间为15s
4．关于家庭安全用电，下列说法正确的是
A．电路中电流过大一定是发生了短路B．保险丝熔断可用铜丝代替
C．金属外壳用电器必须安装接地线D．空气开关跳闸后重新闭合开关即可

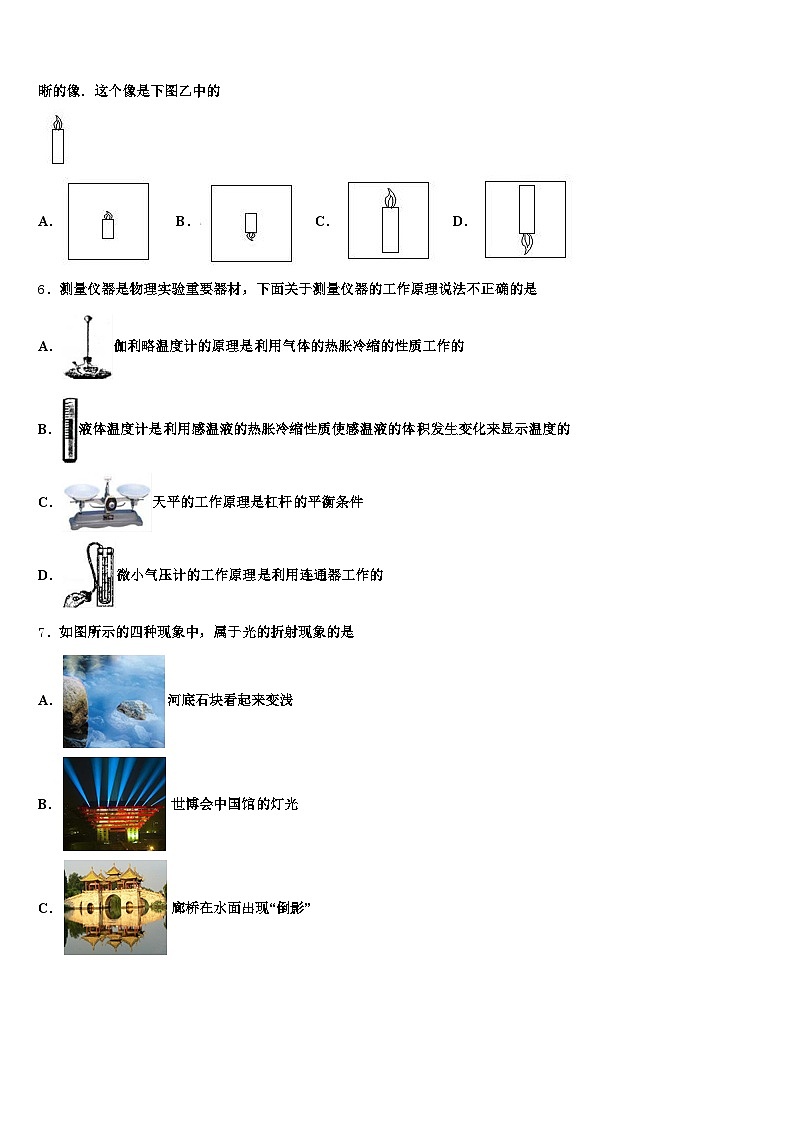

5．把下图甲所示的一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图乙中的
A．B．C．D．
6．测量仪器是物理实验重要器材，下面关于测量仪器的工作原理说法不正确的是
A．伽利略温度计的原理是利用气体的热胀冷缩的性质工作的
B．液体温度计是利用感温液的热胀冷缩性质使感温液的体积发生变化来显示温度的
C．天平的工作原理是杠杆的平衡条件
D．微小气压计的工作原理是利用连通器工作的
7．如图所示的四种现象中，属于光的折射现象的是
A．河底石块看起来变浅
B．世博会中国馆的灯光
C．廊桥在水面出现“倒影”

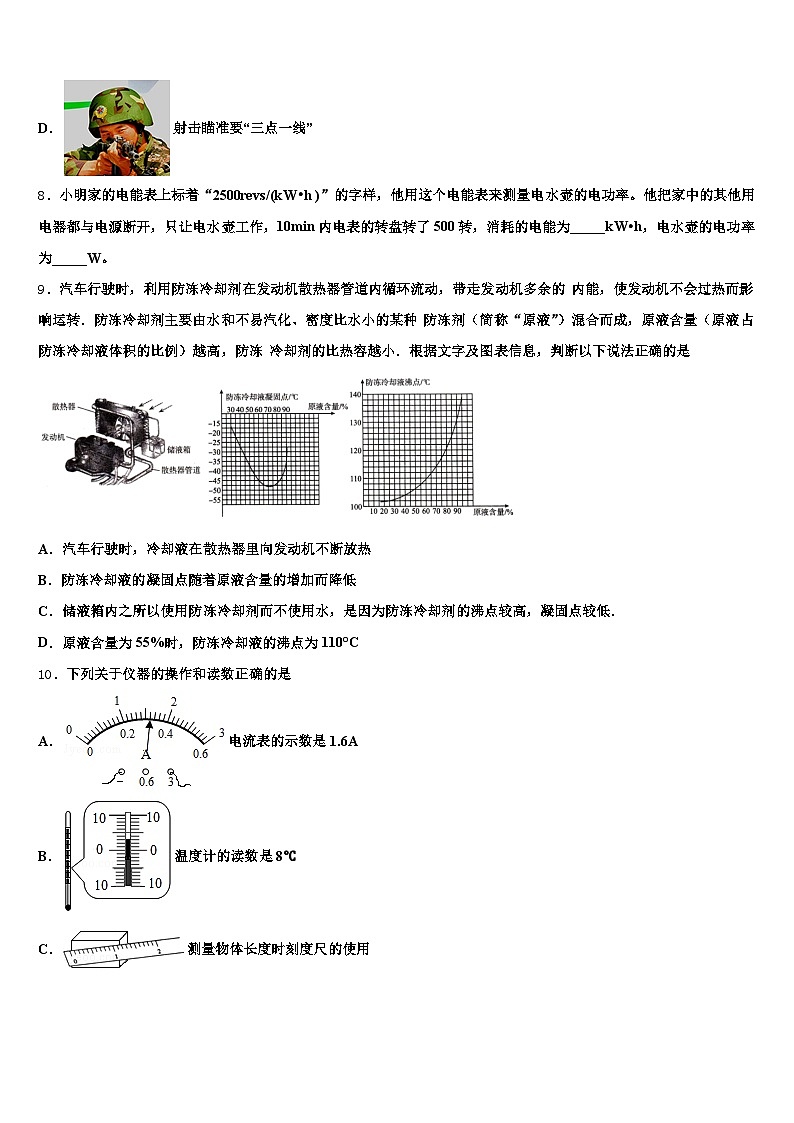

D．射击瞄准要“三点一线”
8．小明家的电能表上标着“2500revs/(kW•h )”的字样，他用这个电能表来测量电水壶的电功率。他把家中的其他用电器都与电源断开，只让电水壶工作，10min内电表的转盘转了500转，消耗的电能为_____kW•h，电水壶的电功率为_____W。
9．汽车行驶时，利用防冻冷却剂在发动机散热器管道内循环流动，带走发动机多余的 内能，使发动机不会过热而影响运转．防冻冷却剂主要由水和不易汽化、密度比水小的某种 防冻剂（简称“原液”）混合而成，原液含量（原液占防冻冷却液体积的比例）越高，防冻 冷却剂的比热容越小．根据文字及图表信息，判断以下说法正确的是
A．汽车行驶时，冷却液在散热器里向发动机不断放热
B．防冻冷却液的凝固点随着原液含量的增加而降低
C．储液箱内之所以使用防冻冷却剂而不使用水，是因为防冻冷却剂的沸点较高，凝固点较低．
D．原液含量为55%时，防冻冷却液的沸点为110°C
10．下列关于仪器的操作和读数正确的是
A．电流表的示数是1.6A
B．温度计的读数是8℃
C．测量物体长度时刻度尺的使用
D．杠杆在水平位置时，拉力的力臂为 l
二、填空题（本大题包括7小题，每小题2分，共14分）
11．好的音响设备不但要求“扩音”效果好，还要求有较高的“保真度”，“扩音”是使声音的_____变大，“保真”是要求较好地保持原声的_____。
12．如图所示，甲、乙两容器间有一斜管相连，管中间有一阀门K，两容器内都装有水，且水面相平．当阀门K打开后，图中A点压强pA与B点压强pB比较pA_____pB（选填“＞”、“＝”或“＜”），管中的水将_____（选填“流动”或“不流动”），此时，该装置相当于一个_____（填写物理专用名称）．
13．如图，软吸管插在塑料袋中，塑料袋平铺放在水平桌面上，袋口封闭不漏气．甲乙两个材料和厚度均相同的正方形硬纸板放在塑料袋上，甲边长是乙的2倍．现在甲中央放3个一元硬币，乙中央放1个一元硬币，然后慢慢用吸管向袋中吹气，则_______（选填“甲”或“乙”）纸板首先会被塑料袋“抬”起来．如要使甲乙同时被“抬”起来，则甲上所放硬币个数是乙的_______倍．
14．如图所示，杂技表演者向上跃起，其质量_____，重力势能_____，当她在空中达到最高点时速度为零，则其惯性__________.（均选填“变大”、“不变”或“变小”）
15．如图所示实验中，当塞子从试管口喷出时，水蒸气的_____能转化成为塞子的_____能．
16．天然气属于_____（选填“可再生”或“不可再生”）能源。
17．LED节能灯可以节约大量的照明电能和费用，己被广泛使用。1度电可供5W的LED节能灯正常工作________________h。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．图中，光线AO从空气中斜射向水向，请画出它的反射光线和大致的折射光线．
（______）
19．请在上图中画出物体AB在平面镜中所成的像
（________________）
20．小明一家今年回陕北老家过年，在车上，小明拿着爸爸的手机不停地拍着照片，记录沿途美丽的雪景，到了老家，一下车，小明心想：我要从院外一直拍到家里（室内），记下这浓浓的年味，可是刚拍到院子里，手机就没电关机了，可他印象中下车时手机还有30%的电量，这时爸爸过来说：我手机用了快3年了电池不行了，而且外面温度这么低，电池的电量下降的会更快，所以就没电关机了，小明想：电池的电量与使用时间和温度有关系吗？
开学后，在老师的帮助下做了如下实验：电量就是电池容量，是指电池在25℃时存储电量的大小。电池容量的单位是“Ma．h”，中文名称是毫安时（还有另个单位“Ah”，中文名是安时，1Ah＝1000mAh）
猜想一：电池容量与使用时间有关
猜想二：电池容量与温度有关
（1）小明借来妈妈前几天刚买的新手机和爸爸的旧手机，在相同的环境温度下给它们都充满电，同时开始播放同一部电影，1.5个小时过后，新手机剩余电量85%，旧手机剩余电量41%．于是他得出结论：在温度相同时，电池使用时间越长，电池容量越小，你认为这一结论对吗？_____（填“对”或“不对”）为什么？_____
（2）小明想拆下手机电池进行猜想二的实验，但发现无法拆卸，于是找来家里强光手电筒上的充电电池，如图所示：
a．充电电池充电时，将电能转化为_____能：理想情况下，一节这种电池充满电所存储的电能为_____
b．小明分别在25℃、5℃、﹣5℃、﹣15℃下进行实验。充放电在同一温度下进行，充电：利用原厂充电器充电，直到指示灯熄灭，表示充满：放电：利用手电筒灯泡放电，直到灯泡熄灭，为了缩短实验时间，将灯泡调至强光挡（10W）进行放电。（实验过程中，电池的使用时间相对于整个电池寿命中的使用时间可以忽略）25℃（室温）直接进行充放电，记录充电和放电时间：5℃、﹣5℃、﹣15℃利用冰箱提供，改造手电筒，将电池和灯泡通过导线分开连接，电池部分在冰箱内部灯泡部分在冰箱外部（原理如上图所示），分别记录三个温度下充电时间和放电时间。数据如下表所示：
小明通过_____反映电池容量大小，分析表中数据可以得出的结论是_____
（3）小明联想到国家近年大力推广的电动汽车，在冬季使用时是否也存在同样的问题呢？查阅资料后，小明发现确实如此，为了提高电池容量，从而提高电动汽车的续航能力。请你根据猜想二提出一个改进意见________。
21．小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器R1和“50Ω0.5A”的滑动变阻器R2各一个，导线若干。
请用笔画线代替导线，帮小华同学将图甲中的电路连接完整；为了顺利完成实验，小华应选用规格为_____（选填“R1”或“R2”）的滑动变阻器；连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是_____；排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U﹣I图象如图乙所示，小灯泡的额定功率为_____W．分析乙中图象发现小灯泡电阻是变化的，影响其变化的主要原因是_____；小华打算增加一个阻值为15Ω的定值电阻R0，只利用一只电表，通过操作图中单刀双掷开关（单刀双掷开关分别接“a”、“b”各一次）测量小灯泡的额定电功率，图丙、图丁是他设计的两种不同方案的电路图，则以下判断正确的是_____。
A．两种方案都能
B．两种方案都不能
C．丙方案能，丁方案不能
D．丙方案不能，丁方案能
22．在用电流表、电压表测小灯泡额定功率的实验时，灯泡上标有“3.4V”字样，小红设计了实验电路图，如图甲所示，并连接了部分实验电路，如图乙所示．
（1）请帮助小红完成实验电路的连接
（_____）
（2）连接完实验电路后，小红闭合开关，发现灯泡不亮、电流表无示数、电压表有示数且接近于电源电压，请帮助小红分析电路出故障的原因：__________．
（3）排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，读数为______A，则小灯泡的额定功率为________W，正常工作时的电阻为______Ω．
（4）假若电压表15V量程损坏，3V量程能正常使用，电源电压为6V且稳定不变，仍利用现有的器材完成实验，接下来的操作是____________．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．扫地机器人是智能家用电器的一种，正逐渐进入我们的生活，如图所示，是一款集自动清扫技术和人工智能设计于一体的地面清扫机器人，已知其质量为3kg，它与地面的有效接触面积为0.01m1．若该机器人工作时功率为75W，在10s内沿直线匀速清扫的距离为5m．
（1）该机器人静止在水平地面上时，对地面的压强是多大？
（1）该机器人在10s内所做的功是多少？
（3）该机器人在沿直线匀速清扫过程中受到的阻力为多少？
24．如图所示，灯泡L1（3V 1. 2W），R0为定值电阻，滑动变阻器R（ 2A），电源电压可调．将滑动变阻器滑片P置于最右端，只闭合S3时，调节电源电压，使灯泡L1正常发光，这时测得R0两端的电压，电路消耗的功率为4. 4W．求：
（1）灯泡L1正常发光时的电阻R1；
（2）滑动变阻器的最大阻值；
（3）用灯泡L2（6V 6W）代替电路中的R0，通过灯泡L2的电流与其两端电压的关系如图所示，在保证电路安全和至少有一只灯泡正常发光的条件下：
①只闭合开关S3时，电源的电压最高不能超过多少伏？
②断开开关S3，同时闭合S1和S2时，电源的电压最低不能低于多少伏？
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
（1）大气有压强，大气压能把吸盘牢牢地吸在玻璃上；
（2）分子运动是肉眼看不见的运动，机械运动是宏观上物体的运动，是看得见的；
（3）组成物质的分子不停地做无规则地运动，温度越高，分子运动越剧烈；
（4）分子间存在着相互的引力和斥力．
【详解】
A、吸盘在大气压力作用下牢牢地吸在玻璃上，该现象与分子间的引力无关，故A错误；
B、飞扬的柳絮是宏观物体的机械运动，不是分子的运动，故B错误；
C、温度越高，分子运动越剧烈，所以墨水滴在热水中比滴在冷水中扩散得快，故C错误；
D、将两个表面光滑的铅块相互紧压后它们会粘在一起，说明分子间存在引力，故D正确．
故选D．
本题考查了大气压的应用、分子动理论等内容，是一道基础题，熟练应用基础知识即可正确解题．
2、C
【解析】
A．煎：煎锅一般用铁制造，主要是利用了铁的熔点高，A不符合题意；
B．炒：主要是通过热传递的方式使藜蒿和腊肉的内能增加，B不符合题意；
C．蒸：是通过热传递和高温水蒸气液化放热，把内能转移给榆钱，使榆钱饭蒸熟，C符合题意；
D．因为一切物质都是由分子组成的，组成物质的分子在不停的做无规则运动．所以，香葱和豆腐的分子也在做无规则运动，D不符合题意．
3、A
【解析】
A、一个中学生的正常体重约50kg，故其重力约为500N，故A正确；
B、洗澡时适宜的水温略高于人体的正常体温，约40℃左右，故B错误；
C、现在所用的物理课本长度约为26cm左右，故C错误；
D、做一次眼保健操的时间为5min，即300s，故D错误；
4、C
【解析】
A、家庭电路中电流过大，也可能是电路中的总功率过大，故错误；
B、用铜丝或铁丝代替保险丝，当电路中的电流过大时，不能自动切断电路，起不到保险的作用，故错误；
C. 有金属外壳的用电器必须使用三线插头，三线插头插入三孔插座时，使金属外壳和大地相连，避免漏电事故的发生，故正确；
D、空气开关跳闸后，应先排查跳闸的原因，整修后，闭合开关，故错误．
5、B
【解析】
因蜡烛放在距离凸透镜2倍焦距以外的地方，所以在光屏上会成一个倒立、缩小的实像，分析各选项可知，只有B选项中的是倒立、缩小的实像；故选B．
6、D
【解析】
A、伽利略温度计的是利用气体的热胀冷缩的性质制成的，故A正确；
B、液体温度计的原理是液体热胀冷缩的性质，故B正确；
C、天平是一个等臂杠杆，故C正确；
D、微小气压计是利用液体压强工作的，故D错误。
7、A
【解析】
由于光的折射，河底石块看起来变浅，故A符合题意为答案．
世博会中国馆的灯光射向远方说明光在同种均匀介质中沿直线传播，故B不符合题意，
桥在水面中的倒影是由于光的反射形成的平面镜成像，故C不符合题意．
射击时，射击瞄准要“三点一线”利用了光的直线传播，故D不符合题意．
8、0.2 1200
【解析】
[1]“2500revs/kW•h”表示每消耗1kW•h的电能电能表的转盘转2500r，电能表的转盘转500r消耗的电能：
[2]电水壶的电功率：
9、C
【解析】
A．汽车行驶时，冷却液在散热器里从发动机里不断吸热，故A错误；
B．由图可知，原液含量在70%以下时，防冻冷却液的凝固点随着原液含量的增加而降低，当原液含量在70%以上时，凝固点随着原液含量的增加而升高，故B错误；
C．由于防冻冷却剂的沸点较高，凝固点较低，所以储液箱内使用防冻冷却剂而不使用水，故C正确；
D．由图可知，原液含量为55%时，防冻冷却液的沸点为108°C，故D错误．
10、A
【解析】
（1）利用电流表测量电流读数时，先确定使用的量程和相应的分度值，再根据指针位置读数；
（2）温度计的读数时，一定先确定是零上还是零下；
（3）用刻度尺测量物体长度时，刻度尺要与被测长度平行，刻度线要紧贴被测物体；
（4）从支点到力的作用线的距离叫力臂。
【详解】
A、图中电流表使用的是0～3A量程，分度值为0.1A，根据指针位置可知电流表的示数为1.6A，故A正确；
B、温度计的液面在“0”以上，示数为3℃，故B错；
C、用刻度尺测量物体长度时，刻度尺要与被测长度平行，不能歪斜，故C错；
D、从支点到力的作用线的距离叫力臂；杠杆在水平位置时，只有当竖直向下施加拉力时，拉力的力臂才为l，图中斜着拉，其力臂小于l，故D错。
故选：A。
掌握电流表、温度计、刻度尺的使用和读数方法，以及力臂的概念是解答此题的关键。
二、填空题（本大题包括7小题，每小题2分，共14分）
11、响度 音色
【解析】
“扩音”可使声音的振幅增大，这样发出声音的响度就越大；“保真度”是保持了原声的音色，这样发出声音的音色不变。
12、＜；不流动；连通器
【解析】
试题分析：，根据公式得：；两容器内深度相等的地方受到的压强相等，所以水不会流动，这个装置是一个连通器．
考点：液体压强
13、甲 4
【解析】
因为甲纸板的边长是乙纸板的2倍，则二者的面积之比为4:1，在甲纸板上放三个1元的硬币，在乙纸板上放一个1元的硬币，则二者的压力之比为3:1，由公式可得压强之比： ，则甲纸板对塑料袋的压强小，故甲首先被塑料袋抬起来；要使两个纸板同时举高，必须满足p甲=p乙，由公式 可知，当压强相同时，压力与受力面积成正比，故 ，即甲上所放硬币个数是乙的4倍。
14、不变 变大 不变
【解析】
物体所含物质的多少叫质量，质量不随物体的形状、状态、位置的改变而改变，故杂技表演者向上跃起，他的质量不变；在跃起的过程中，高度增加，质量不变，所以重力势能变大；由于惯性是物体本身具有的一种性质，惯性大小只与物体质量大小有关，所以她在空中达到最高点时速度为零，则其惯性不变。
15、内 机械
【解析】
解决此题要知道做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小．
【详解】
当加热试管时，试管内的水汽化成水蒸气，随着水蒸气的温度逐渐升高，内能增大，最后气体会对木塞做功，把木塞冲出，水蒸气的内能转化为机械能；
故答案为内，机械．
【点评】
此题考查了对改变物体内能的方式理解与应用情况，要会利用所学知识解释生活中的实际问题．
16、不可再生
【解析】
天然气、石油、煤等能源随着使用不断减少，短时间内无法从自然界得到补充，所以属于不可再生能源。
17、200
【解析】
由P=可得，1度电可供一盏5W的LED节能灯正常工作的时间：t===200h。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
过入射点O作垂直于界面的法线，根据反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示：
19、
【解析】
先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
20、不对 没有控制电池的容量相同 化学 55944J 放电时间 温度越低电池容量越小 在电池周围加电热装置
【解析】
（1）根据控制变量法，要控制两手机的电池容量相同，才能得出：在温度相同时，电池使用时间越长，电池容量越小，故他这一结论不对；
（2）充电电池充电时，消耗电能，产生化学能，将电能转化为化学能：
由图可知，理想情况下，一节这种电池充满电所存储的电能为：W＝UIt＝3.7V×4200×10-3A×3600s＝55944J；
根据题意，利用手电筒灯泡放电，直到灯泡熄灭，故小明通过放电时间反映电池容量大小；纵向分析表中数据可知，温度越低，灯泡放电时间越短，故得出的结论是：温度越低电池容量越小；
（3）因温度越高电池容量越大，故为了提高电池容量，从而提高电动汽车的续航能力，可在电池周围加电热装置。
21、 R2 灯泡（或电压表）短路 0.625 小灯泡的电阻受温度的影响 B
【解析】
（1）根据灯的额定电压为2.5V确定电压表选用小量程与灯并联；灯丝电阻约为10Ω，由欧姆定律，灯泡正常发光时电路中电流确定电流表要选用小量程与灯串联；
（2）灯泡正常发光时电路中电流的为0.25A，根据串联电路的特点和欧姆定律求出变阻器的阻值至少为多大，确定选择滑动变阻器的规格；
（3）闭合开关后，移动滑动变阻器的滑片，电流表有示数，说明电路为通路，根据小灯泡始终不发光，电压表无示数，电路只有一处故障，分析故障原因；
（4）由图像可找出灯泡电压为2.5V时的电流，根据求出灯泡的额定功率；灯泡电阻是变化的，原因是受温度的影响；
（5）开关S接“a”、“b”各一次，根据电路图，确定能否使小灯泡正常发光，若不能，则无法测量小灯泡的额定电功率。
【详解】
（1）灯的额定电压为2.5V，故电压表选用小量程与灯并联，灯丝电阻约为10Ω，由欧姆定律，灯泡正常发光时电路中电流约为：，所以电流表要选用小量程与灯串联，如下所示：
（2）灯泡正常发光时电路中电流的为0.25A，根据串联电路电流的特点，电路中电流处处相等，变阻器应分去的电压：，由欧姆定律，变阻器的阻值至少为：，所以应选择滑动变阻器的规格为“50Ω 0.5A”；
（3）闭合开关后，移动滑动变阻器的滑片，电流表有示数，说明电路为通路，发现小灯泡始终不发光，电压表无示数，若电路只有一处故障，故障原因是灯泡（或电压表）短路了；
（4）由图像可知，灯泡电压为2.5V时的电流为0.25A，所以灯泡的额定功率：；灯泡电阻是变化的，原因是受温度的影响；
（5）图丙中，无论开关接a还是接b都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率；图丁中，R0、小灯泡、变阻器三者串联，S接a时，电压表测定值电阻的电压，当开关接b时测量灯和定值电阻的总电压，不能通过调节滑动变阻器使灯泡两端的电压为2.5V，所以此方案不能测出小灯的额定电功率，故选B。
故答案为：（1）如上图所示；（2）R2；（3）灯泡（或电压表）短路 （4）0.625； 小灯泡的电阻受温度的影响；（5）B。
此题是测量灯泡额定功率的实验，考查了电路连接、器材选择、电功率的计算、影响电阻的因素、电路故障的分析及对实验方案的评估。
22、 灯泡处断路 0.30 1.02 11.33 将电压表与滑动变阻器并联，使电压表的示数为2.6V
【解析】
（1）根据原理图可得出对应的实物图，滑动变阻器一上一下连接，电压表和灯泡并联，灯泡的额定电压是3.4V，选择0-15V的量程，如图所示；
（2）连接完实验电路后，小红闭合开关，发现灯泡不亮、电流表无示数，说明电路断路，电压表有示数且接近于电源电压，与灯泡并联的电压表与电源相连，故说明灯泡处断路；
（3）由图丙可知，电流表量程为0-0.6A，则分度值为0.02A，则读数为0.3A； 小灯泡的额定功率P=UI=3.4V×0.3A=1.02W；电阻R=≈11.33Ω；
（4）由于15V量程损坏，不能使用，则可以将滑动变阻器与电压表并联后再与灯泡串联，要想使灯泡两端电压为3.4V，则电压表读数为6V-3.4V=2.6V即可．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）3000Pa；（1）750J；（3）150N．
【解析】
（1）该机器人静止在水平地面上时，对地面的压力：
F＝G＝mg＝3kg×10N/kg＝30N，
对地面的压强：
（1）由可得，该机器人在10s内所做的功：
W＝Pt＝75W×10s＝750J；
（3）由W＝Fs可得，该机器人在沿直线匀速清扫过程中的牵引力：
因该机器人在沿直线匀速清扫过程中处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，在此过程中受到的阻力：f＝F＝150N．
答：（1）该机器人静止在水平地面上时，对地面的压强是3000Pa；
（1）该机器人在10s内所做的功是750J；
（3）该机器人在沿直线匀速清扫过程中受到的阻力为150N．
24、（1）7.5Ω（2）10Ω（3）8V（4）3V
【解析】
（1）L1正常发光时的电阻是：=7.5Ω
（2）只闭合S3时，L1、R0与R串联，滑片P置于最右端，L1正常发光，由知道，
通过电路的电流是：
R0两端电压是，=10Ω
电路消耗的功率为4. 4W， =27.5Ω
=27.5Ω-7.5Ω-10Ω=10Ω
（3）①只闭合S3，L1、L2及变阻器R串联，把滑片P置于最右端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最大值．
电路中电流是：
由图像知道：时，
电源电压最大值是：=3V+1V+0.4A×10Ω=8V
②闭合开关S1、S2，断开S3，L1、L2并联后与变阻器R串联，把滑片P置于最左端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最小值，且最小值是：．
温度t/℃
充电时间t/h
放电时间t/h
25
6.66
1.55
5
5.67
1.29
﹣5
5.07
1.16
﹣15
4.48
1.03
