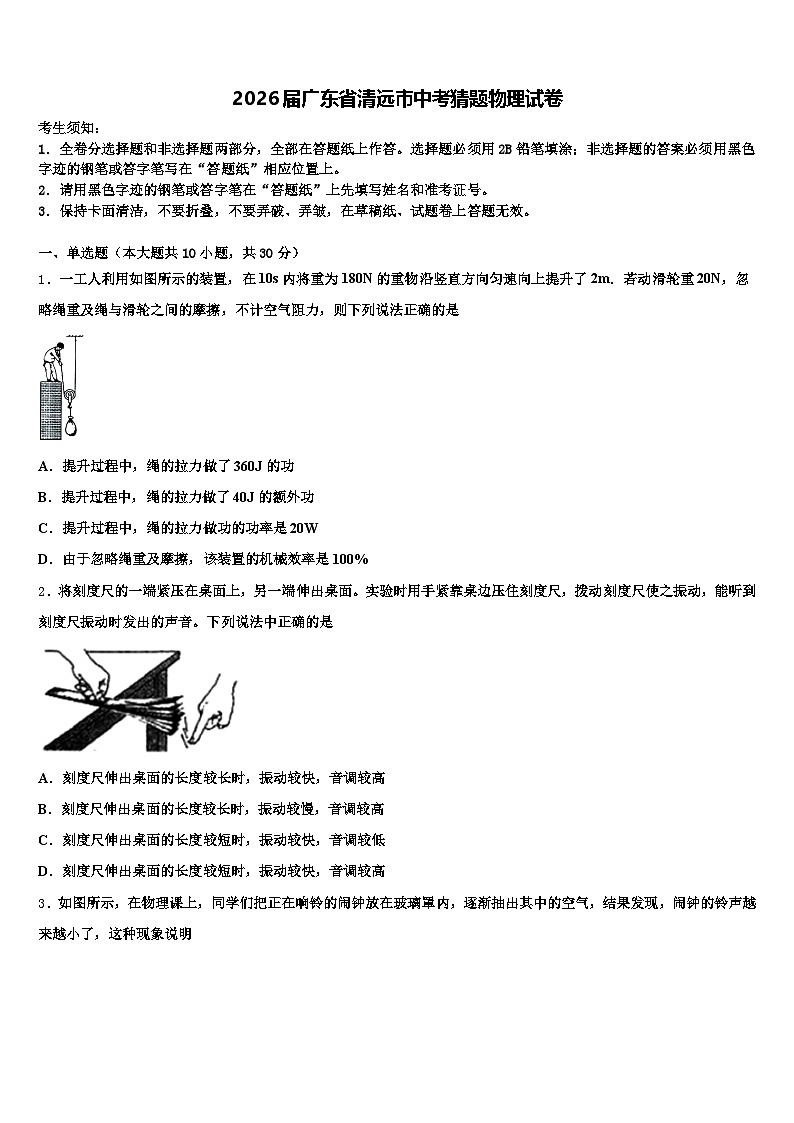

2026届广东省清远市中考猜题物理试卷（含答案解析）

这是一份2026届广东省清远市中考猜题物理试卷（含答案解析），共18页。试卷主要包含了下列现象中属于扩散现象的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．一工人利用如图所示的装置，在10s内将重为180N的重物沿竖直方向匀速向上提升了2m．若动滑轮重20N，忽略绳重及绳与滑轮之间的摩擦，不计空气阻力，则下列说法正确的是
A．提升过程中，绳的拉力做了360J的功
B．提升过程中，绳的拉力做了40J的额外功
C．提升过程中，绳的拉力做功的功率是20W
D．由于忽略绳重及摩擦，该装置的机械效率是100%
2．将刻度尺的一端紧压在桌面上，另一端伸出桌面。实验时用手紧靠桌边压住刻度尺，拨动刻度尺使之振动，能听到刻度尺振动时发出的声音。下列说法中正确的是
A．刻度尺伸出桌面的长度较长时，振动较快，音调较高
B．刻度尺伸出桌面的长度较长时，振动较慢，音调较高
C．刻度尺伸出桌面的长度较短时，振动较快，音调较低
D．刻度尺伸出桌面的长度较短时，振动较快，音调较高

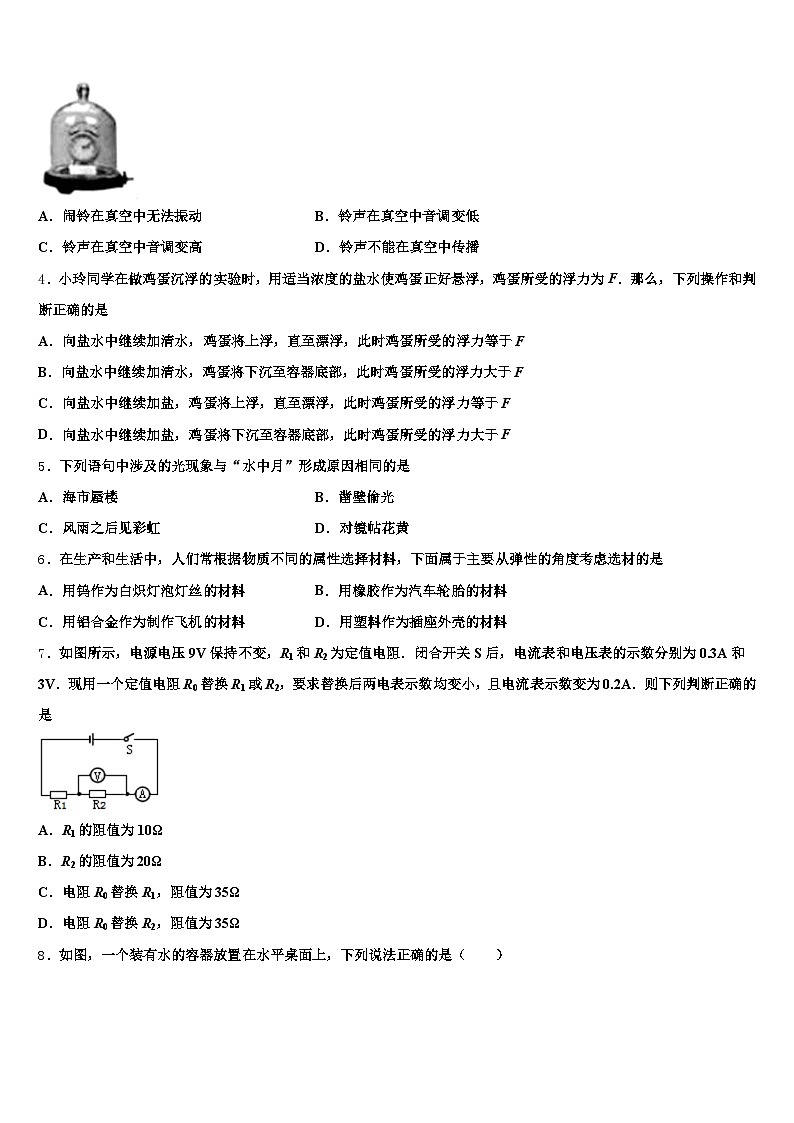

3．如图所示，在物理课上，同学们把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，结果发现，闹钟的铃声越来越小了，这种现象说明
A．闹铃在真空中无法振动B．铃声在真空中音调变低
C．铃声在真空中音调变高D．铃声不能在真空中传播
4．小玲同学在做鸡蛋沉浮的实验时，用适当浓度的盐水使鸡蛋正好悬浮，鸡蛋所受的浮力为F．那么，下列操作和判断正确的是
A．向盐水中继续加清水，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
B．向盐水中继续加清水，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
C．向盐水中继续加盐，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
D．向盐水中继续加盐，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
5．下列语句中涉及的光现象与“水中月”形成原因相同的是
A．海市蜃楼B．凿壁偷光
C．风雨之后见彩虹D．对镜帖花黄
6．在生产和生活中，人们常根据物质不同的属性选择材料，下面属于主要从弹性的角度考虑选材的是
A．用钨作为白炽灯泡灯丝的材料B．用橡胶作为汽车轮胎的材料
C．用铝合金作为制作飞机的材料D．用塑料作为插座外壳的材料
7．如图所示，电源电压9V保持不变，R1和R2为定值电阻．闭合开关S后，电流表和电压表的示数分别为0.3A和3V．现用一个定值电阻R0替换R1或R2，要求替换后两电表示数均变小，且电流表示数变为0.2A．则下列判断正确的是
A．R1的阻值为10Ω
B．R2的阻值为20Ω
C．电阻R0替换R1，阻值为35Ω
D．电阻R0替换R2，阻值为35Ω

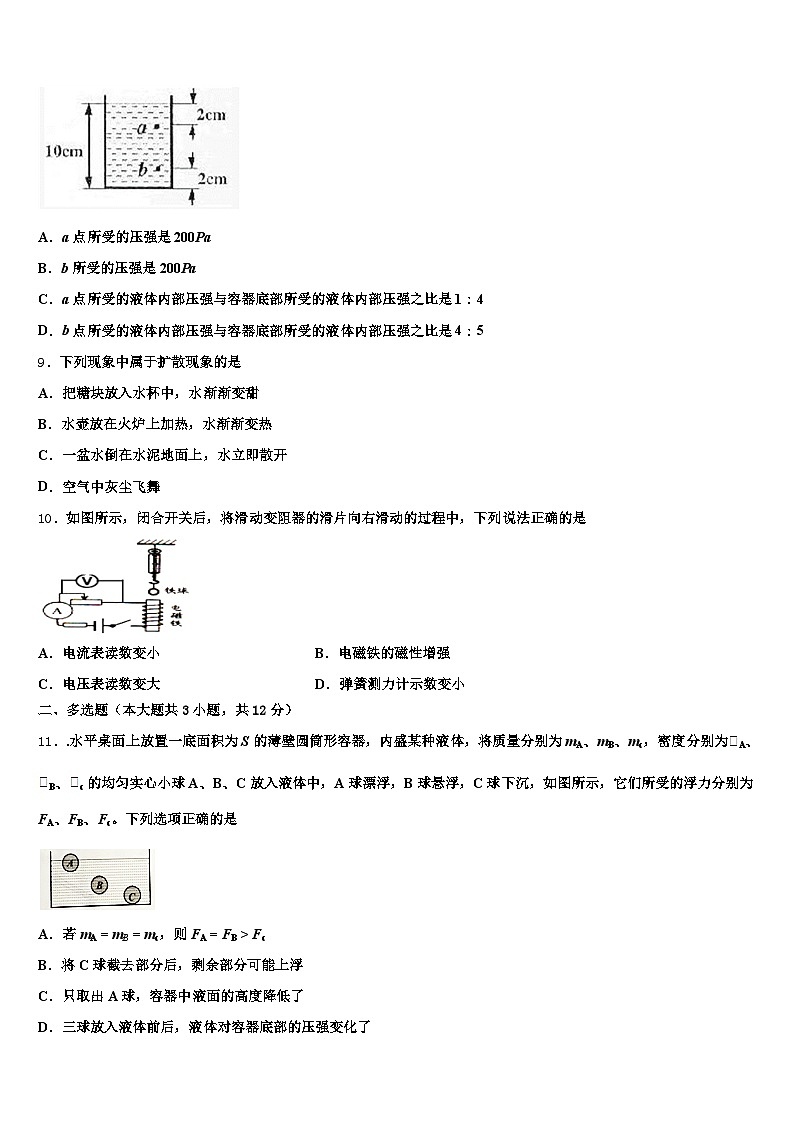

8．如图，一个装有水的容器放置在水平桌面上，下列说法正确的是（ ）
A．a点所受的压强是200Pa
B．b所受的压强是200Pa
C．a点所受的液体内部压强与容器底部所受的液体内部压强之比是1：4
D．b点所受的液体内部压强与容器底部所受的液体内部压强之比是4：5
9．下列现象中属于扩散现象的是
A．把糖块放入水杯中，水渐渐变甜
B．水壶放在火炉上加热，水渐渐变热
C．一盆水倒在水泥地面上，水立即散开
D．空气中灰尘飞舞
10．如图所示，闭合开关后，将滑动变阻器的滑片向右滑动的过程中，下列说法正确的是
A．电流表读数变小B．电磁铁的磁性增强
C．电压表读数变大D．弹簧测力计示数变小
二、多选题（本大题共3小题，共12分）
11．.水平桌面上放置一底面积为S的薄壁圆筒形容器，内盛某种液体，将质量分别为mA、mB、mc，密度分别为A、B、c的均匀实心小球A、B、C放入液体中，A球漂浮，B球悬浮，C球下沉，如图所示，它们所受的浮力分别为FA、FB、Fc。下列选项正确的是
A．若mA = mB = mc，则FA = FB > Fc
B．将C球截去部分后，剩余部分可能上浮
C．只取出A球，容器中液面的高度降低了
D．三球放入液体前后，液体对容器底部的压强变化了
12．下列估测符合实际的是
A．一个苹果的质量约为150g
B．人的正常体温约为
C．蜗牛爬行的速度约为
D．泰山山顶上的大气压约为
13．如图，光路图正确的是
A．B．
C．D．
三、填空题（本大题共5小题，共10分）
14．在如图所示的电路中，R1=R2，开关S闭合后，电路正常工作，电流表和电压表的示数分别为I0、U0，过一段时间后一个电表示数变大，一个电表示数变小，已知电路中仅有一处故障，且只发生在电阻R1、R2上，试根据相关信息判断相应的故障。若电压表示数为2U0，电流表示数为0，说明_____；若电压表示数为0，电流表示数为2I0，说明_____。
15．现用如图甲所示的装置来探究滑轮组的机械效率η与所挂物重G物的关系，改变G物，竖直向上匀速拉动弹簧测力计，计算并绘出η与G物关系如图乙所示，若不计绳重和摩擦，则：
（1）动滑轮自重是______N；
（2）当G物=4N时，重物以v=2m/s速度匀速上升，拉力F做功的功率是_______W；
（3）图乙中的曲线表明，同一滑轮组的机械效率η随所挂物重G物的增大而增大，最终______（会/不会）达到100%；仅改变图甲中的绕绳方式、重复上述实验，所得到的η-G物图线与图乙所示曲线_____（相同/不同）.
16．如图所示，不计空气阻力，将排球竖直向上击出后，其运动速度越来越小，原因是排球受到的重力方向与运动方向________．而将排球向斜上方击出后，其运动速度的大小和方向都会发生变
化，原因是________；排球在上升过程中动能将________（选填“增大”或“减小”）．
17．如图所示是奥斯特实验的示意图。实验结论是：通电导线周围存在_____，如果移走小磁针，该结论_____（选填“成立”或“不成立”），此实验中小磁针的作用是_____。
18．在原子内部，核外电子绕原子核运动会形成环形电流，环形电流产生的磁场使原子的两侧相当于两个磁极。如图所示，若纸外表示N极，则电子绕原子核运动的方向为______（选填“顺时针”或“逆时针”）方向。
四、计算题（本大题共3小题，共29分）
19．小明家的太阳能热水器，水箱容积是200L．小明进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器的水箱装满水，中午时“温度传感器”显示水箱中的水温为45℃．求：水箱中水的质量，水吸收的热量．[c水＝4.2×103J/(kg．℃)]如果水吸收的这些热量由燃烧煤气来提供，而煤气灶的效率为40%，至少需要燃烧多少煤气？(煤气的热值q＝4.2×107J/kg)
20．如图是家庭常用的电热水壶，其铭牌数据如表所示.若加热电阻的阻值不随温度变化而改变，且此时的大气压为1标准大气压.则：
（1）电热水壶正常工作时，其加热电阻的阻值是多大？
（2）将一满壶20℃的水烧开，水需要吸收多少热量？[c水=4.2×103J/（kg•℃）]
（3）不考虑热量损失，电水壶正常工作时，烧开这壶水需要多长时间？
21．如图所示是某家用电热水器的简化电路图，温控开关 S 可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表.[水的比热容为 4.2×103J(kg·℃)]
①开关 S 跳至_________触点位置时，热水器进入保温状态．水箱内装满水时，水的质量为_________kg.
②R2 的阻值为多大________?
③水箱中装满初温为 25℃的水，加热 35 min 使温度升高到 55℃，水需要吸收多少热量___________?
④在上述加热状态下，热水器正常工作 35 min 需消耗多少电能________? 加热效率是多少__________?
五、作图题（本大题共2小题，共4分）
22．如图所示，重为30N的物体在15N的水平向右的推力作用下刚好能做匀速直线运动，当水平向右的推力变为20N时，请在图中作出此时物体所受合力的示意图。
（______）
23．一束光从空气斜射入水中，发生反射和折射，其中画出了反射光线，请面出入射光线和大致折射光线并标出入射角的大小．
六、实验探究题（本大题共3小题，共15分）
24．如图1所示，是研究“磁场对通电导体的作用”的实验．
（1）开关闭合后，通电导体a从静止向右运动．这说明磁场对通电导体有______的作用．
（2）仅把磁体左右换位，如图2所示．开关闭合后，通电导体a是否会向右运动？
答:____________．原因是____________________________________________．
（3）若要研究“通电导体的受力方向与电流方向的关系”，应把图1的电路如何改装?
答:______________________．
25．探究水沸腾时温度变化的特点：
①请利用表格中的数据，用描点法画出水的温度随加热时间变化的图象．
（________）
②水沸腾过程中，不断吸热，但温度______，这个温度叫做水的沸点，上述实验中水的沸点为________℃．
③将一个室温下的玻璃片盖在盛有沸水的烧杯口上，过一会儿发现，玻璃片______（填“内壁”或“外壁”）上有水珠，说明气体遇冷可以_________（填一种物态变化的名称）．
26．在初中物理的学习中，我们曾用斜面做过多次实验，如图甲是利用斜面探究阻力对物体运动的影响，如图乙是利用斜面探究动能的大小与哪些因素有关，如图丙是测定斜面的机械效率。
在甲、乙实验探究中都有让小车从斜面的同一高度由静止开始下滑的操作步骤，这样操作的目的是_____。在甲实验探究中，阻力对物体运动的影响是由_____来显示的，在乙实验探究中，小车动能大小是由_____来显示的。丙图是小明测定斜面机械效率实验的记录数据，请你完成表中①、②二处的数据分析_____、_____。根据表中数据写出实验结论_____。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．提升过程中，拉力移动距离s＝2h＝2×2m＝4m，拉力，拉力做的总功W总＝Fs＝100N×4m＝400J，故A错误；
B．有用功W有用＝Gh＝180N×2m＝360J，额外功W额＝W总﹣W有用＝400J﹣360J＝40J，故B正确；
C．拉力的功率，故C错误；
D．忽略绳重及摩擦，该装置的机械效率，故D错误；
2、D
【解析】
刻度尺伸出桌面的长度越长，越难振动，振动的越慢，频率越低，音调越低；刻度尺伸出桌面的长度越短，越容易振动，振动的越快，频率越高，音调越高，故D正确。
3、D
【解析】
当把玻璃罩内的空气逐渐抽出时，传声介质越来越少，所以传声效果越来越不好，实验过程中听到声音越来越小，设想空气全部抽净时，就不传声了，也就听不到声音了。故这种现象说明铃声不能在真空中传播，所以D选项正确。
4、C
【解析】
鸡蛋悬浮在盐水中时，鸡蛋受到的浮力与重力相等；
AB、盐水中加水，水的密度慢慢变小，鸡蛋浸没水中，排开水的体积不变，但液体密度变小，鸡蛋所受浮力变小，小于F，所以鸡蛋下沉至容器底；故A错误，B正确；
CD、向盐水中继续加盐，盐水的密度增大，因此鸡蛋受到的浮力增大，鸡蛋将上浮，直至漂浮，此时浮力仍等于重力，所以浮力不变；浮力仍等于F，故C正确，D错误．
5、D
【解析】
“水中月”属于平面镜成像，是利用光的反射形成的。
A．海市蜃楼是由于光的折射造成的，故不符合题意；
B．凿壁偷光是由于光的直线传播形成的，故不符合题意；
C．风雨之后见彩虹是光的色散现象，属于光的折射，故不符合题意；
D．对镜帖花黄属于平面镜成像，是利用光的反射，故与“水中月”形成原因相同，符合题意。
6、B
【解析】
A、钨丝做灯丝是利用钨丝的熔点比较高的性质，此选项不符合题意；
B、用橡胶作为汽车轮胎的材料，利用了橡胶弹性好，耐磨性强的特点，此选项符合题意
C、铝合金的密度比较小，在相同体积时，质量比较小，重力比较小，易于飞机起飞，此选项不符合题意；
D、用塑料作为插座外壳的材料，利用了塑料绝缘性强的特点，可以保证用电安全，此选项不符合题意；
故选B．
7、C
【解析】
A.由图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，由串联分压可得，R1两端电压是U1=U-U2=9V-3V=6V，由欧姆定律可得： ，故错误；
B. R2的阻值为：，故错误；
C. 当电阻R0替换R1，阻值为35Ω，电流为：，故正确：
D. 当电阻R0替换R2，阻值为35Ω，，故错误。
8、D
【解析】
A. 如图a点的深度为2cm，所受的压强是：
，故A正确；
B. b点深度为，所受的压强是：
C. 容器底部所受的液体内部压强为：
，
a点所受的液体内部压强与容器底部所受的液体内部压强之比是：
，故C错误；
D. b点所受的液体内部压强与容器底部所受的液体内部压强之比是：
，故D正确；
故选AD．
关键是正确理解深度，液体压强中的深度指从液面到液体中某点的竖直高度，千万不可从底部往上计算．
9、A
【解析】
A．组成物质的分子在不停的做无规则运动，把糖块放入水杯中，糖分子不断运动慢慢扩散到水中，水渐渐变甜，属于扩散现象；故A正确；
B．改变物体内能的方式是做功和热传递，水壶放在火炉上加热，水渐渐变热，是通过热传递改变物体的内能，不属于扩散现象；故B错误；
C．我们知道液体具有流动性，没有固定的形状，一盆水倒在水泥地面上，水立即散开，这属于宏观物体的运动，不属于扩散现象；故C错误；
D．灰尘是一种固体小颗粒，在风的作用下会在空气中飞舞，这是一种宏观物体的运动，不属于扩散现象．故D错误．故答案为A．
10、B
【解析】
由电路图可知，滑动变阻器、定值电阻和电磁铁串联，电流表测电路中的电流，电压表测量滑动变阻器两端的电压，将滑动变阻器的滑片向右滑动的过程中，接入电路中的电阻变小，变阻器分压减少，即电压表示数减小，电路中的总电阻变小，根据I＝知，电流变大，即电流表示数变大，故AC错误；
因电磁铁的磁性与通过的电流有关，电流变大，所以，电磁铁的磁性增强，故B正确；
此时铁球受到的吸引力变大，则弹簧测力计受到的拉力增大，其示数变大，故D错误．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】分析：A、知道A球漂浮、B球悬浮（三球的质量相等、重力相等），根据物体的浮沉条件来判断；
B、C球下沉，可知C球密度大于液体密度，从而进行判断；
C、取出A球，排开水的体积减小；
D、三球放入液体前后，液体的深度变化了，所以压强变化。
解答：A、由题知，三球的质量相等、重力相等，A球漂浮，B球悬浮，受到的浮力相等，C球下沉，浮力小于重力，所以，故A正确；
B、C球下沉，可知C球密度大于液体密度，将C球截去部分后，剩余部分密度不变，还是大于液体密度，所以下沉，故B错误；
C、取出A球，排开水的体积减小了，所以容器中液面的高度降低了，故C正确；
D、三球放入液体前后，液体的深度变化了，所以压强变化了，正确。
故选：ACD。
【点睛】本题综合考查了学生对阿基米德原理、物体的浮沉条件的掌握和运用，灵活运用物体漂浮（F浮=G）、悬浮（F浮=G、ρ液=ρ）、沉底（F浮＜G、ρ液＜ρ）的特点是本题的关键。
12、AB
【解析】
A. 一个鸡蛋的质量在50g左右，一个苹果的质量约为三个鸡蛋的质量，50g3=150g，故A符合实际；
B.正常情况下，人的体温在37℃左右，变化幅度很小，故B符合实际；
C.蜗牛是种爬行速度极慢的动物，蜗牛爬行的速度约为0.0015m/s，远小于0.5m/s，故C不符合实际；
D.因为在地面附近的大气压约为1标准大气压，而1标准大气压约为1Pa，又因为大气压随海拔高度的升高而降低，所以泰山山顶上的大气压一定小于1标准大气压，不可能为1Pa，故D不符合实际；
13、AD
【解析】
分析：根据凸透镜对光线有会聚作用，凸透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴；
凹透镜对光线有发散作用，凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴。
然后对各个选项逐一分析即可。
解答：A、过焦点的光线经凸透镜折射后折射光线平行于主光轴，正确；
B、平行于主光轴的光线经凸透镜折射后折射光线通过焦点，错误；
C、相对于凹透镜来说，图中入射光线不是特殊光线，折射光线应该比入射光线更远离主光轴，故C错；
D、平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，故D正确。
故选：AD。
【点睛】本题考查了透镜对光线的折射作用。掌握好凸透镜和凹透镜的三条特殊光线，解答此题就不会太难。
三、填空题（本大题共5小题，共10分）
14、R1断路 R1短路
【解析】
原电路中，两电阻串联，电压表测R1两端的电压（小于电源电压），已知R1=R2，根据分压原理，两电阻的电压相等，由串联电路电压的规律可知，电源电压U=2U0，电流表测电路中的电流，由电阻的串联和欧姆定律可知，电流表的示数：I0==-----①，
若R2短路，则电压表测电源电压2U0，电压表示数变大，此时为R1的简单电路，此时电流表示数：I′==2I0----②，由①②可知电流表示数也变大，与一个电表示数变大，一个电表示数变小不符合，所以故障不可能是R2短路；
若R2断路，整个电路断路，两表都没有示数，两表示数都变小，所以故障不可能是R2断路；已知电路中仅有一处故障，所以故障只能是R1断路或短路，
若R1断路，电压表串联在电路中测电源电压，示数为电源电压U=2U0，电压表示数变大；此时电流表示数为0，电流表示数变小，符合题意；
若R1短路，电压表示数为0，电压表示变小，电路为R2的简单电路，由欧姆定律可得此时电流表示数为：I″==2I0，电流表示数变大，符合题意；
综上：若电压表示数为2U0，电流表示数为0，说明R1断路；
若电压表示数为0，电流表示数为2I0，说明R1短路。
15、2N12W不会相同
【解析】
(1)滑轮组的效率：
η===
由图像可知当G物=8N时，η=80，则
G动=2N，
（2）拉力
F=（G物动）=（4N2N）=N,
绳端速度
v=3v物=32m/s=6m/s
拉力F做功的功率：
P=Fv=2N6m/s=12W,
(3)同一滑轮组的机械效率η随所挂物重G物的增大而增大，但由于额外功不可能为0，最终机械效率小于100，仅改变图甲中的绕绳方式、重复上述实验，不计绳重和摩擦，动滑轮重力不变，机械效率随所挂物重G物的变化相同，故所得到的η-G物图线与图乙所示曲线相同．
16、相反 排球运动方向与所受到的重力方向不在一条直线上 减小
【解析】
（1）将排球竖直向上击出后，其运动速度越来越小，原因是排球受到的重力方向与运动方向相反；
（2）斜上方击出后，速度方向斜向上，重力方向竖直向下，由于排球运动方向与所受到的重力方向不在一条直线上（或“成一夹角”），排球的运动速度的大小和方向都会发生变化；
（3）球在上升过程中，重力势能不断增加，由于该系统中只受到重力，因此机械能守恒，势能增大，动能减小．
17、磁场 成立 显示通电导体周围存在磁场
【解析】
做奥斯特电流的磁效应实验时，将通电导线放在小磁针上方时，小磁针会发生偏转，该实验证明了通电导体周围存在磁场．
【详解】
当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立；此实验中小磁针的作用是显示通电导体周围存在磁场，其实质是转换法的运用。
故答案为：磁场；成立；显示通电导体周围存在磁场。
18、顺时针
【解析】
物理学上规定，正电荷定向移动的方向为电流的方向，则电流的方向与电子定向移动的方向相反，
所以，图中电流的方向与电子绕原子核运动的方向相反。
根据右手螺旋定则，让大拇指所指的那端为N极（即大拇指指向纸外），右手四指弯曲的方向与电流的方向一致，则电流方向为逆时针方向，电子绕原子核运动的方向为顺时针方向。
四、计算题（本大题共3小题，共29分）
19、（1）200kg （2）2.1×107J （3）1.25Kg
【解析】
(1)水箱中水的体积V=200L=200dm3，=0.2m3，由ρ=得，水箱中水的质量：
m=ρV=1.0×103kg/m3×0.2m3=200kg，(2)水箱中水吸收的热量：
Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×200kg×(45℃−20℃)=2.1×107J，
(3)由η=得，完全燃烧煤气放出的热量：Q放===5.25×107J，
由Q放=mq得，需要燃烧煤气的质量：m= ==1.25kg，
20、（1）24.2Ω（2）5.04×105J （3）4.2min
【解析】
⑴由 得加热电阻的阻值：；
⑵根据 得， ，一标准大气压下沸点为100℃ ，水需要吸收的热量：；
⑶由题干可确定： ， P实=P额，根据 得，所需时间：.
21、b 30 36.3Ω 3.78×106J 4.2×106J 90%
【解析】
①由电路图可知，开关S跳至b触点位置时，两电阻串联，电路电阻较大，开关S跳至a触点位置时，只有电阻R1接入电路，电阻R2被断开，此时电路电阻较小，电源电压U一定，由P=可知，电阻越大，电路功率越小，电阻越小，电热水器功率越大，因此当开关S跳至b触点位置时，电路阻值较大，电功率较小，电热水器处于保温状态．已知电热水器的容积V=30L=30dm3=0.03m3，由ρ=可知，水的质量：m=ρV=1.0×103kg/m3×0.03m3=30kg；
②当开关S跳至a触点位置时，只有电阻R1接入电路，由P=可知，电阻阻值：R1===24.2Ω，开关S跳至b触点位置时，两电阻串联，由P=可知：P保温===800W，解得：R2=36.3Ω；
③水吸收的热量：Q吸=cm△t=4.2×103J/(kg•℃)×30kg×(55℃-25℃)=3.78×106J；
④由P=可得，加热状态下，热水器正常工作35min需消耗电能W=P加热t=2000W×35×60s=4.2×106J，加热效率η=×100%=×100%=90%．
五、作图题（本大题共2小题，共4分）
22、
【解析】
用15N的水平推力推物体，物体在水平地面上做匀速直线运动，物体水平方向上受到推力和摩擦力作用，这两个力是一对平衡力，大小相等，所以摩擦力的大小是15N；
若将推力增大到20N时，物体对水平面的压力不变，接触面粗糙程度不变，滑动摩擦力不变，还是15N，因为推力的方向向右，摩擦力的方向向左，则物体所受合力F合＝F﹣f＝20N﹣15N＝5N，方向水平向右。如图所示：
23、
【解析】
试题分析：根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，先作出法线，再画出入射光线．
根据作出的入射光线，由折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出折射光线
解：先过反射点垂直界面画出法线，在法线左侧向反射点画出入射光线，反射角等于90°﹣45°=45°，所以入射角等于45°；
在法线右侧的水中从O点画出折射光线，注意折射角小于45°，如图所示：
【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．
六、实验探究题（本大题共3小题，共15分）
24、力 会 磁场和电流的方向都不变，受力方向不变，仍按原来方向向右运动 把电源正负极接线反接
【解析】
（1）通电导体周围存在磁场，这个磁场与磁体的磁场相互作用，使通电导体受力改变运动状态开始运动．
（2）通电导体在磁场中受到力的作用，这个力的方向与磁场方向和导体中的电流方向有关．仅把磁体左右换位，没有改变磁场方向，导体中电流方向也不变，所以通电导体a仍然会向右运动．
（3）若要研究“通电导体的受力方向与电流方向的关系”，应控制磁场方向不变、改变导体中的电流方向．所以只把图1的电路电源两极对调即可．
25、 保持不变 100 内壁 液化
【解析】
①由表格数据描点连线，图象如图所示：
②观察图象和表中数据可知，水沸腾过程中，不断吸热，但温度保持不变，这个温度叫做水的沸点；上述实验中第4min至7min分钟，水的温度为100℃不变，所以水的沸点为100℃．
③将一个室温下的玻璃片盖在盛有沸水的烧杯口上，过一会儿发现，玻璃片内壁上由水珠出现，这是水蒸气遇冷液化形成的．
26、为了让小车到达水平面时的速度相同 小车在水平面滑行的距离 木块滑行的距离 3.6 81.4% 斜面越陡，斜面的机械效率越高
【解析】
本题将阻力对物体运动的影响实验、探究影响物体动能大小的因素实验和测定斜面的机械效率实验结合，很好的体现了三个实验间的联系和区别，考查了控制变量法和转换法的应用。根据实验的目的，观察实验现象得出答案；利用W＝Fs计算总功，利用计算机械效率。
【详解】
（1）在甲、乙实验中，让小车从斜面上同一高度滑下，这是为了使小车到达水平面时的速度相同；
（2）甲实验探究阻力对物体运动的影响，小车从斜面上同一高度由静止滑下，接触面的粗糙程度不同，小车滑动的距离不同，因此，是通过小车在水平面滑动的距离来显示的；
图乙是利用斜面“探究动能大小与哪些因素有关”，应让小车从斜面上不同高度由静止滑下，观察木块被推动的距离大小，探究动能与速度的关系，因此，是通过木块被推动的距离来显示的；
（3）较陡时总功为：W总＝FL＝3.6N×1m＝3.6J；
最陡时机械效率为；
分析表中机械效率与斜面倾斜程度的关系可知：斜面越陡，斜面的机械效率越高。
额定电压
220V
额定加热功率
2000W
容 量
1.5L
频 率
50Hz
额定功率
220V
容积
30L
加热功率
2000W
保温功率
800W
时间/min
0
1
2
3
4
5
6
7
温度/℃
90
93
96
99
100
100
100
100
斜面倾斜程度
木块所受重力G/N
斜面高度h/m
沿斜面拉力F/N
斜面长S/m
有用功W有/J
总功W总/J
机械效率
较缓
较陡
①
最陡
②
