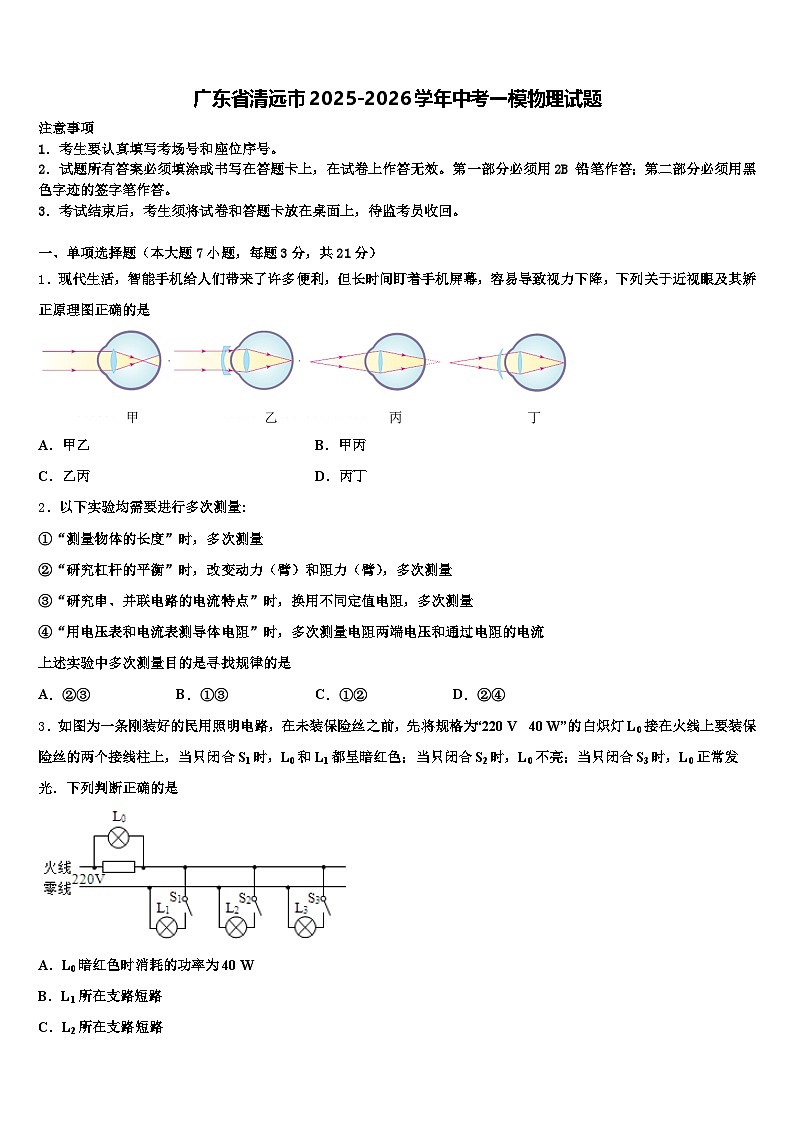

广东省清远市2025-2026学年中考一模物理试题（含答案解析）

这是一份广东省清远市2025-2026学年中考一模物理试题（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号，在下列能源中，属于化石能源的是，下列描述最接近实际的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降，下列关于近视眼及其矫正原理图正确的是
A．甲乙B．甲丙
C．乙丙D．丙丁
2．以下实验均需要进行多次测量:
①“测量物体的长度”时，多次测量
②“研究杠杆的平衡”时，改变动力（臂）和阻力（臂），多次测量
③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量
④“用电压表和电流表测导体电阻”时，多次测量电阻两端电压和通过电阻的电流
上述实验中多次测量目的是寻找规律的是
A．②③B．①③C．①②D．②④
3．如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220 V 40 W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0不亮；当只闭合S3时，L0正常发光．下列判断正确的是
A．L0暗红色时消耗的功率为40 W
B．L1所在支路短路
C．L2所在支路短路
D．L3所在支路短路

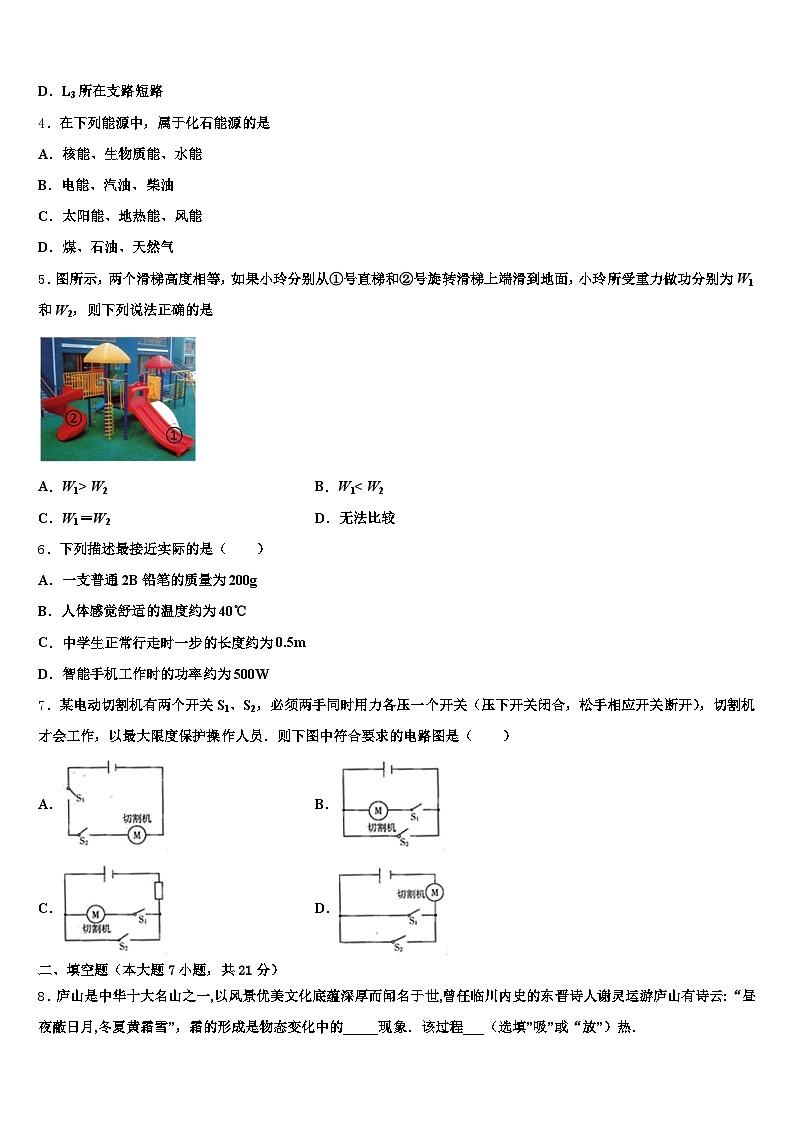

4．在下列能源中，属于化石能源的是
A．核能、生物质能、水能
B．电能、汽油、柴油
C．太阳能、地热能、风能
D．煤、石油、天然气
5．图所示，两个滑梯高度相等，如果小玲分别从①号直梯和②号旋转滑梯上端滑到地面，小玲所受重力做功分别为W1和W2，则下列说法正确的是
A．W1> W2B．W1< W2
C．W1＝W2D．无法比较
6．下列描述最接近实际的是（ ）
A．一支普通2B铅笔的质量为200g
B．人体感觉舒适的温度约为40℃
C．中学生正常行走时一步的长度约为0.5m
D．智能手机工作时的功率约为500W
7．某电动切割机有两个开关S1、S2，必须两手同时用力各压一个开关（压下开关闭合，松手相应开关断开），切割机才会工作，以最大限度保护操作人员．则下图中符合要求的电路图是（ ）
A．B．
C．D．
二、填空题（本大题7小题，共21分）
8．庐山是中华十大名山之一,以风景优美文化底蕴深厚而闻名于世,曾任临川内史的东晋诗人谢灵运游庐山有诗云:“昼夜蔽日月,冬夏黄霜雪”，霜的形成是物态变化中的_____现象．该过程___（选填”吸”或“放”）热．
9．4月23日水兵节当天下水，中国第一艘国产航母001a型马上要下水了!如图所示是航母舰载机起飞训练的情境，则下列说法正确的是（_____）
A．飞机停在航母甲板上，航母对飞机的支持力和飞机对航母的压力是一对平衡力
B．飞机飞行时能获得向上的压强差，是因为机翼上方空气流速小于机翼下方空气流速
C．飞机飞离航母后，航母所受浮力变小
D．飞机在起飞过程中，惯性将消失
理由：_______________________________
10．图甲中物体的边长为____cm；图乙中温度计示数为____℃．
11．小明在湖边树荫下乘凉，发现树下有很多圆形的光斑，这是由于光沿_____________形成的；可以看到湖水中的鱼，这是光的__________现象；当听到身后有人喊自己时，他马上判断出是同学小张的声音，这主要是通过声音的_________来判断的．
12．水沸腾过程中水的温度_________(选填“升高”、“下降”或“不变”)，该过程水_______(选填：“吸热”、“放热”或“不吸热也不放热”)．标准大气压下，酒精的熔点是－117℃、沸点是78℃；水银的熔点是－39℃、沸点是357℃．你认为要测沸水的温度应选用_______(选填“酒精”或“水银”)温度计．
13．如图所示，在水平桌面上一本静止的书上竖直放置一块橡皮，当书突然向右运动时，橡皮会_______；如果书表面绝对光滑，上述现象中橡皮将会_______（以上两空选填“向右倾倒”、“向左倾倒”或“保持静止”）
14．如图所示，一薄壁轻质圆柱形容器（重力不计），底部面积是8×103cm2，内放一重为5N、边长为0.1m的正方体木块（与容器底不密合），现向容器内缓慢注入一定量水后，当木块对容器底的压力恰好为0时，则容器内水的深度为_____cm；容器对水平面的压强为_____Pa．
三、作图题（共7分）
15．如图所示，水面上方有一发光点A1，水中另有一发光点A1．人在空气中看到A1在水中的位置就是A1在水中的像A的位置，请画出：
A1发出的光经水面反射进入人眼的光路图；A1发出的光进入人眼的光路图．
16．踢足球是青少年喜爱的一项体育运动．如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图____．
17．请在图中画出重力为20N的物体，静止在水平地面上所受支持力的示意图。
（_____）
四、实验题（本大题共5小题，共20分）
18．在“探究二力平衡的条件”实验中，小红选择了如图的装置，把小纸片两端细线绕过滑轮，并挂上钩码。
（1）在探究实验中选取小纸片的目的是可以忽略小纸片的______________。
（2）用手将小纸片扭转过一个角度，使小纸片受到的大小相等，方向相反的两个拉力不在一条直线上，然后由静止释放纸片，根据_______（选填字母）状态，能够说明两个拉力不是一对平衡力。
A．松手前纸片静止 B．松手时纸片旋转 C．松手后纸片达到静止
19．在“测量物质的密度”实验中：
用调好的天平测金属块质量，天平平衡时砝码及游码在标尺上的位置如图甲所示，金属块质量m为_____g．用细线系住金属块放入装有20mL水的量筒内，水面如图乙所示，则金属块体积V为_____cm1．计算出金属块密度ρ＝_____g/cm1．实验中所用细线会对测量结果造成一定误差，导致所测密度值_____（偏大/偏小）．
20．在探究“杠杆的平衡条件”的实验中：
（1）若实验前，杠杆静止在图甲所示位置，此时的杠杆是_____（平衡/不平衡）的．
（2）如图甲，杠杆在支架上，要使其在水平位置平衡，可通过调节杠杆平衡螺母，使杠杆在水平位置平衡时，此时杠杆自重的力臂为_____cm．
（3）如图乙所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，每个钩码都相同．下列四项操作中，会使杠杆左端下倾的是_____．
①杠杆的两侧同时各减掉一个钩码； ②在两侧钩码下同时各加挂一个相同的钩码；
③将两侧的钩码同时各向外移动相同距离； ④将两侧的钩码同时各向内移动相同距离．
A．①③B．②④C．②③D．①④
（4）如图丙，在右边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，这样做的好处是_____．若左边钩码离支点20cm，右边挂钩离支点15cm，每个钩码重为0.5N，则此时弹簧测力计示数应为_____N．
（5）如图丁，当杠杆在水平位置平衡时，此时拉力的力臂_____（选填“大于”、“小于”或“等于”）15cm．
（6）某同学用定滑轮进行如图戊操作时，同学们发现杠杆不再平衡，请说明理由_____．
21．如图是探究杠杆平衡条件的实验，采用水平平衡的好处是便于______。当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将______（“变大”、“变小”或“不变”）。
22．某同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。
（1）在乙图中用笔画线代替导线将电路连接完整；
（_____）
（2）闭合开关前，滑动变阻器滑片处于______（选填“左”、“右”）端；
（3）他的设计思路是：先把10Ω电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数；断开开关，拆下10Ω的电阻，改换阻值为20Ω的电阻接入电路，闭合开关后电压表示数将会______（选填“大于”、“小于”）2V，移动滑片使电压表示数2V，读出电流表示数；再次断开开关，拆下20Ω的电阻，改换成阻值为50Ω的电阻接入电路，闭合开关后移动滑片使电压表示数2V，读出电流表示数。用这种方法进行多次实验，如果实验操作正确，该同学______（选填“能”、“不能”）顺利完成这三次实验。
五、计算题（本大题共2小题，共13分）
23．在水平地面上，用20 N的力沿水平方向拉着质量为10kg的小车前进5m，用时10s（g取10N/kg）．求：
（1）小车受到的重力．
（2）拉力做功的功率．
24．如图所示，R1、R2为定值电阻．如图为通过R1的电流与其两端电压的关系图象，已知R2的阻值为10Ω，通过R2的电流为0.6A．求；
R1的阻值电源电压1min内R1消耗的电能
六、综合能力题（本大题共3小题，共18分）
25．如图甲为塔式起重机简易示意图，塔式起重机主要用于房屋建筑中材料的输送及建筑构件的安装．（动滑轮重、绳重及摩擦不计，g取10N／kg）
为保持平衡，起重臂的长度越短的塔式起重机，配备的平衡重的质量应越______（选填“大”或“小”）．图乙为起重机钢丝绳穿绳简化示意图，滑轮a的作用是_____．若钢丝绳能承受的最大拉力为2.5×104N，则能吊起货物的质量不能超过_____千克．若将重为2×104N的货物由地面沿竖直方向匀速提升20m，再沿水平方向移动10m，则此过程钢丝绳做功多少焦________?若该塔式电动机的效率为90％，将重为1.2×104N的货物提升到30m的高度，用时50s，则该起升电动机的实际功率是多少瓦_________?
26．阅读短文，回答文后的问题。
制动液
汽车制动液俗称刹车油，汽车刹车时，驾驶员踩踏板通过刹车管内的制动液把压力传递到刹车块，刹车块和车轮上的鼓轮摩擦，静止车轮转动，制动时，因摩擦产生的热量会使制动液温度升高，如果温度过高，达到沸点，制动液就会产生大量气体，造成制动失灵。制动液的沸点在遇潮吸水后会下降，因此国家规定制动液沸点不得低于140℃．要测量制动液的沸点，可以取适量制动液和一个质量为m1的铜块放入加热容器，加热至沸腾后，把铜块取出立即放入一个装有水的保温杯中，保温杯中水的质量为m2、温度为t1，等铜块和水的温度相同后，再测出水温t2，若从取出铜块到测出水温过程散失的热量为Q，铜的比热容为c1，水的比热容为c2，就可以计算得到制动液的沸点，下表为某种制动液的含水量和对应的沸点。
（1）刹车时制动液温度会升高，这是通过_____方式增加了制动液的内能。
（2）制动液沸点的表达式为t＝_____。
（3）利用表格中给出的数据，在坐标图中作出沸点与含水量的关系图象。
（_____）
（4）当含水量达到_____时，这种制动液就必须更换。
27．某校科技小组设计了如图甲所示的汽车转向灯电路模型原理图，接通相应指示灯后，该指示灯会亮（正常发光）、暗（微弱发光）交替闪烁．电路中电源电压12V不变，指示灯的规格均为“12V 16W”，R0为定值电阻，左转或右转指示灯单独闪烁时，电压表两端实际电压随时间的变化规律如图乙所示．设指示灯的电阻不变，电磁铁线圈及衔铁的电阻值不计．
请解答下列问题：指示灯的电阻_______？当转向开关S与触点“2”和“3”刚接通时，电流从正极出发，通过定值电阻R0、电磁铁、左转指示灯L1，最后回到电源负极，这时指示灯L1___________（选填“正常”或“微弱”）发光；由于电流通过电磁铁，电磁铁具有了磁性，会将衔铁拉下来，使动触点A与静触点B接触从而导致电阻R0和电磁铁短路，这时指示灯L1__________（选填“正常”或“微弱”）发光；电磁铁被短路后没有了磁性，衔铁在弹簧的作用下动触点与静触点再次分离，如此反复，就实现了指示灯亮暗的交替闪烁．转向开关S与触点“3”和“4”接通时，指示灯正常发光时，通过电源的电流是多少____？转向开关S与触点“4”和“5”接通时，指示灯在1min内消耗的电能是多少焦耳______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
（1）近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况．近视眼佩戴凹透镜进行矫正．
（2）远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，远视眼佩戴凸透镜进行矫正．
【详解】
甲图，远处过来的光线成像于视网膜的前方，是近视眼成因原理图；近视眼应配戴凹透镜制成的眼镜进行矫正，故乙是近视眼的矫正原理图；丙图，近处过来的光线成像于视网膜的后方，是远视眼成因原理图；远视眼应配戴凸透镜制成的眼镜进行矫正，故丁是远视眼矫正原理图．
故选A．
图示的四个图来源于课本，分别表示了远视眼和近视眼的成因与矫正的光路图．明确近视眼与远视眼的成因是解决此题的关键．
2、A
【解析】
①“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；
②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量是为了探究杠杆的平衡条件，总结出“动力×动力臂=阻力×阻力臂”一般规律；
③“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；
④“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。
故A符合题意，BCD不符题意。
3、D
【解析】
由图可知，在未装保险丝之前，先将规格为“220V 40W”的白炽灯 L0 接在火线上要装保险丝的两个接线柱上，当只闭合 S1 时， L0 与 L1 串联，两灯泡分得的电压都小于额定电压，所以他们的功率都小于额定功率40W， L0 和 L1 都呈暗红色是正常的，说明 L1 所在支路正常，故A、B错误；
当只闭合 S2 时， L0 与 L2 串联， L0 不发光，说明灯泡 L2 所在支路断路，故C错误；
当只闭合 S3 时， L0 与 L3 串联， L0 正常发光，即表示 L0 两端电压为220V，说明 L3 所在支路短路，故D正确．
4、D
【解析】
试题分析：要解答本题需掌握：化石能源即不可再生能源，生活中常见的化石能源有哪些．本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
A、核能、生物质能、水能，在这三类能源中，核能是不可再生能源，但生物质能、水能是可再生能源．故A不正确．
B、电能、汽油、柴油，在这三类能源中，汽油和柴油是化石能源，但电能不是．故B不正确．
C、太阳能、地热能、风能都属于可再生能源．故C不正确．
D、煤、石油、天然气都是化石能源．故D正确．
故选D
考点：能源的分类．
点评：本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
5、C
【解析】
无论小玲分别从①号直梯和②号旋转滑梯上端滑到地面，小玲的重力不变，滑梯的高度不变，由可知，小玲两次中重力做的功相等，故W1＝W2，故C正确，ABD错误．
6、C
【解析】
A、一枚一元硬币的质量约6g，一支普通2B铅笔的质量大约是一元硬币质量的一半，在3g左右，故不符合实际；
B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故不符合实际；
C、地板砖的边长为60cm，中学生一步的距离略小于此数值，在50cm＝0.5m左右，故符合实际；
D、智能手机的工作功率非常小，一般在1W左右，故不符合实际。
7、A
【解析】
根据题意知道，当开关S1、S2同时闭合，电动机才工作，所以S1、S2与电动机串联；
A．图中S1、S2与电动机串联，故A符合题意；
B．图中当开关S2闭合时，发生电源短路，这是不允许的，故B不符合题意；
C．图中S1与电动机串联，与S2并联，若S1、S2同时闭合，则电动机短路，故C不符合题意；
D．图中闭合任何一个开关，电动机都工作，故D不符合题意．
二、填空题（本大题7小题，共21分）
8、凝华 放
【解析】
气体直接变成固态的过程为凝华过程．
霜是由水蒸气凝华形成的，当温度降到0℃以下时，空气中的水蒸气遇冷凝华形成霜，凝华过程放热．
9、C因为航母漂浮的海面上，F浮=G物，又因为飞机飞离航母，所以G物变小，所以F浮也变小；故选C．
【解析】
平衡力的条件是大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．飞机停在航母甲板上，航母对飞机的支持力和飞机对航母的压力是作用在两个物体上的两个力，故不是一对平衡力，故A错误；因为流体流速越快的位置压强越小，所以，当飞机飞行时能获得向上的压强差时，是因为上方压强小于下方压强，即机翼上方空气流速大于机翼下方空气流速造成，故B错误；因为漂浮物体的浮和始终等于自身重力．当航载飞机飞离航母后，航母的总重力减小，航母依然漂浮，故浮力仍等于重力，所以浮力会减小，故C正确；惯性是一切物体所具有的一种特性，在任何时候物体都有惯性，飞机在起飞过程中，惯性不可能消失，故D错误，故选C．
10、1.40（1.38～1.42之间） -4
【解析】
甲图中刻度尺的分度值是1mm，物体左侧在零刻线处，末端刻度值为1.40cm，物体长度为1.40cm.
温度计最小分度值是1℃，液柱下面的数值的绝对值大，温度是零下，液柱对着0以下第4条刻度，温度计示数是−4℃。
11、直线传播 折射 音色
【解析】
[1]树下圆形的光斑属于小孔成像现象，是由于光的直线传播形的；
[2]能够看到水中的鱼属于光的折射现象；
[3]不同声音的音色是不同的，区分不同人的声音就是根据声音的音色不同来进行的．
12、不变； 吸热； 水银。
【解析】
（1）水沸腾时温度的特点是：虽然继续吸热，但温度保持不变．
（2）在1标准大气压下，水的沸点是100℃，要测沸水的温度，就要选沸点高于100℃的，即水银温度计．
13、向左倾倒 保持静止
【解析】
原来橡皮和书是静止的，当书突然向右运动时，由于摩擦力的作用，橡皮的底部会随书一起向右运动，而橡皮的上部由于惯性，还要保持原来的静止状态，所以橡皮向左倾倒；如果书表面绝对光滑，橡皮与书之间没有摩擦力，橡皮由于惯性仍保持静止状态．
14、5500
【解析】
当木块对容器底的压力恰好为0时，木块处于漂浮状态，
则此时木块受到的浮力：
F浮＝G＝5N，
由F浮＝ρgV排可得，木块排开水的体积：
V排＝＝＝5×10﹣4m3，
木块的底面积：
S木＝（0.1m）2＝0.01m2，
由V＝Sh可得，容器内水的深度：
h＝＝＝0.05m＝5cm；
容器底面积S容＝8×103cm2＝0.8m2，
容器中水的体积：
V水＝（S容﹣S木）h＝（0.8m2﹣0.01m2）×0.05m＝3.95×10﹣2m3，
容器内水的重力：
G水＝m水＝ρ水V水g＝1.0×103kg/m3×3.95×10﹣2m3×10N/kg＝395N，
容器对水平面的压力：
F＝G+G水＝5N+395N＝400N，
容器对水平面的压强：
p＝＝＝500Pa．
三、作图题（共7分）
15、如下图所示
【解析】
（1）水面相当于平面镜，根据平面镜成像的特点，作出A1关于水面的像点A1’，连接A1’与人眼，交于水面于O点，过O点作垂直水面的法线，则A1O为入射光线，O点到人眼为反射光线．
（1）人在空气中看到A1在水中的位置就是A1在水中的像的位置A1’，A1到O点为入射光线，O点到人眼为折射光线，
光路图如下：
16、
【解析】
试题分析：不考虑空气阻力，足球在空中只受竖直向下的重力作用，从足球的重心向下作重力的示意图，就是足球所受力的示意图，如上图所示．
【考点定位】力的示意图
17、
【解析】
画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
【详解】
物体在水平地面上，所受支持力与重力是一对平衡力，二者大小相等，方向相反，故支持力F=G=20N，方向竖直向上，过物体重心沿竖直向上的方向画一条带箭头的线段，并用F表示，如图所示：
确定支持力的大小、方向、作用点，按要求作出力的示意图；
四、实验题（本大题共5小题，共20分）
18、重力 B
【解析】
（1）小纸片的重力相对于钩码来说不大，因为小纸片的重力远小于钩码的拉力，所以小纸片的重力可忽略不计，影响不大。故选择小纸片的目的是因为可以忽略小纸片重力对实验的影响；
（2）该同学把小纸片转过一个角度，则小纸片受到的两个力就不在同一直线上，因为小纸片此时不能保持平衡，然后由静止释放小纸片，松手瞬间小纸片旋转所以说明了不在同一直线上的两个力不能平衡，故选B。
19、27 10 2.7 偏小
【解析】
（1）如图甲所示，本游码标尺的分度值是0.2g，零件的质量：m20g5g2g27g；（2）图乙中水的体积V水20cm1,水和零件的总体积V总10cm1,则零件的体积VV总−V水10cm1−20cm110cm1，(1)零件的密度：ρ2.7g/cm1（4）由于细线浸在水中占据一定的空间，测得的体积偏大，根据公式ρ可知所测密度值偏小．
20、平衡 0 B 消除杠杆自重影响同时便于测量力臂 2 小于 力的方向影响杠杆平衡
【解析】
(1)杠杆静止时,杠杆处于平衡状态(不一定要水平平衡)；
(2)杠杆在水平位置平衡，杠杆的重心通过支点，杠杆重的力臂为0，可以消除杠杆自重对杠杆平衡的影响．
(3)由杠杆的平衡条件可知，当动力×动力臂>阻力×阻力臂时，就会满足杠杆左端下倾．
①杠杆两侧同时减掉一个钩码，左边：2G×4L，右边：3G×3L，右边下倾．
②在两侧钩码下同时各加挂一个相同的钩码；左边：4G×4L，右边：5G×3L，左边下倾．
③若将两侧的钩码同时各向外移动一个小格，左边：3G×5L，右边：4G×4L，右边下倾．
④若将两侧的钩码同时各向内移动一个小格，左边：3G×3L，右边：4G×2L，左边下倾．
符合要求的是②④，故选B；
(4)杠杆在水平位置平衡，并且力竖直作用在杠杆上，力的力臂在杠杆上，便于测量力臂大小．根据杠杆平衡条件F1L1=F2L2得,1.5N×20cm=F2×15cm,解答F2=2N．
(5)杠杆在水平位置平衡，并且力竖直作用在杠杆上时，力的力臂在杠杆上，此时力臂最大，当如丙图，弹簧测力计倾斜拉动杠杆时，力臂不在杠杆上，动力臂变小．
(6)用带杆的滑轮向左(或向右)推动右边挂钩码的悬线时，力的方向发生变化，说明力的方向影响杠杆的平衡；
杠杆的平衡条件是：动力乘动力臂等于阻力乘阻力臂，力的大小、力臂的长短都会影响杠杆的平衡；杠杆静止时或杠杆匀速转动时，杠杆处于平衡状态；杠杆在水平位置平衡，杠杆的重心通过支点，杠杆重的力臂为0；使杠杆平衡，作用在杠杆上的两个力（用力点、支点和阻力点）的大小跟它们的力臂成反比．动力×动力臂=阻力×阻力臂，用代数式表示为F1•L1=F2•L2，且哪端大哪端下倾．
21、直接读出力臂 变大
【解析】
杠杆右端下沉，则左端上翘，应将平衡螺母向左调节，使杠杆在不挂钩码时，保持水平并静止，达到平衡状态。这样做的好处是：便于在杠杆上直接读出力臂。 由杠杆的平衡条件知道，F1L1=F2L2，其它条件不变，当弹簧测力计逐渐向右倾斜时，拉力的力臂减小，所以拉力将变大。
22、 右 大于 不能
【解析】
（1）根据甲图连接实物图（变阻器左下接线柱连入电路中），如下所示：
（2）连接电路时，滑动变阻器的滑片P应放在阻值最大处，即最右端；
（3）根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大，即闭合开关后电压表示数将会大于2V；
（4）电压表控制的电压为2V，根据串联电路电压的规律，变阻器分得的电压：U滑=3V-2V=1V，变阻器的电压为电压表示数的0.5倍，变阻器接入50Ω最大电阻时，变阻器连入电路中的电阻为：R滑=0.5×50Ω=25Ω＞20Ω，如果实验操作正确，该同学不能顺利完成这三次实验。
五、计算题（本大题共2小题，共13分）
23、（1）100N（2）10W
【解析】
（1）小车受到的重力：G=mg=10kg10Nkg=100N；
（2）在水平地面上时的速度：v===0.5m/s，拉力为20N，拉力做功的功率：P=Fv=20N5m/s=10W.
24、（1）15Ω（2）6V（3）144J
【解析】
(1)由图2知，当电阻R1两端的电压为3V时，通过电阻R1的电流为0.20A：
R1的阻值：
R1===15Ω；
(2)由图1可知：R1与R2并联，
所以U=U1=U2=I2R2=0.6A×10Ω=6V；
(3) 电源电压为6V，通过电阻R1的电流为
I1===0.4A
1min内R1消耗的电能：
W1=UI1t=6V×0.4A×60s=144J.
六、综合能力题（本大题共3小题，共18分）
25、小 省力 5×103kg 4×105J 8×103W
【解析】
(1)由杠杆的平衡条件F1L1=F2L2可得： ，由此可知当阻力臂和动力不变时，阻力与动力臂成正比，即动力臂越大，阻力越大；动力臂越小，阻力越小，故为保持平衡，起重臂的长度越短的塔式起重机，配备的平衡重的质量应越小；
(2)图示中滑轮a为动滑轮，其作用是省力，可以省一半的力；由题意可知该滑轮组承担总重的绳子有2段，故G=2F=2.5×104N×2=5×104N，由G=mg可得：=5×103kg；
(3) 钢丝绳做功:W=Fs=Gh=2×104N ×20m=4×105J，由于水平移动时，重力方向上没移动距离，故水平移动过程中钢丝绳没做功；
(4) 电动机的有用功：W有用=Gh=1.2×104N×30m=3.6×105J，电动机的总功： =4×105J，电动机的实际功率： =8000W.
26、热传递 +t2 3.2%
【解析】
：（1）制动时，刹车块和车轮上的鼓轮摩擦产生热量，会通过热传递传给制动液，使得制动液温度升高；
（2）因为铜块放出的热量Q放=c1m1（t-t2），水吸收的热量Q吸=c2m2（t2-t1），根据题意得，Q放=Q吸+Q，即c1m1（t-t2）=c2m2（t2-t1）+Q，
所以
（3）利用描点法作图，如图：
（4）当制动液沸点为140℃时，对应的含水量约为3.2%，此时制动液必须更换．
故答案为：(1). 热传递 (2). (3). (4). 3.2（3.01~3.4之间）
【点睛】本题考查了学生对改变物体内能的两种方法、吸放热公式的应用、图象作图和图象的分析，能够正确理解题意，从题中获取对解题有用的信息时答题关键。
27、9Ω 微弱 正常 2.66A 652.8J.
【解析】
(1)指示灯的电阻：R＝＝9Ω； (2)当转向开关S与触点“2”和“3”刚接通时,电流从正极出发,通过定值电阻R0、电磁铁、左转指示灯L1,最后回到电源负极,这时指示灯L1与定值电阻R0串联,电阻大,根据欧姆定律I＝知电流小,根据P＝I2R知，灯泡的功率小，微弱发光；由于电流通过电磁铁,电磁铁具有了磁性,会将衔铁拉下来,使动触点A与静触点B接触从而导致电阻R0和电磁铁短路,灯泡两端的电压为电源电压,这时指示灯L1正常发光；电磁铁被短路后没有了磁性，衔铁在弹簧的作用下动触点与静触点再次分离，如此反复，就实现了指示灯亮暗的交替闪烁。 (3)由电路图可知，转向开关接3和4时，左转、右转指示灯同时工作；由P＝UI可知指示灯处于正常发光时通过电流;IL＝ ＝≈1.33A；则通过电源的电流I＝2IL＝2×1.33A＝2.66A； (4)转向开关S与触点“4”和“5”接触时，只有一个指示灯工作；由图乙可知，交替工作的周期为0.3s，一个周期内正常发光时间为0.2s，微弱发光时间为0.1s；则指示灯交替闪烁工作1min，正常发光的时间t1＝×0.2s＝40s,微弱发光的时间t2＝t−t1＝60s−40s＝20s，由P＝可得，正常发光消耗的电能： W1＝PLt1＝16W×40s＝640J，由图乙可知,当指示灯微弱发光时R0两端的电压为U0＝9.6V；因串联电路中总电压等于各分电压之和，所以此时指示灯两端的电压： UL实＝U−U0＝12V−9.6V＝2.4V，则指示灯的实际功率： PL实＝＝0.64W，微弱发光时消耗的电能： W2＝PL实t2＝0.64W×20s＝12.8J；
所以,指示灯在1min内消耗的电能(总电能): W＝W1+W2＝640J+12.8J＝652.8J.
含水量/%
0
1
2
3
4
5
6
沸点/℃
210
180
158
142
132
124
120
