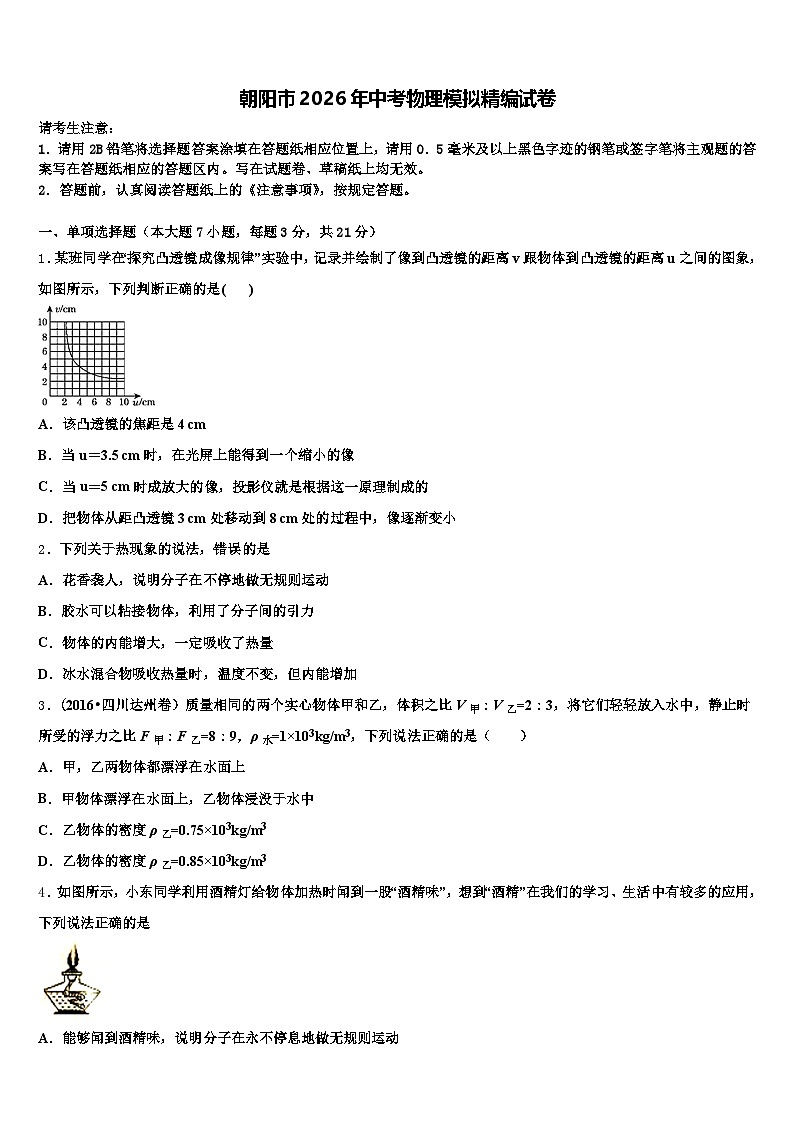

朝阳市2026年中考物理模拟精编试卷（含答案解析）

这是一份朝阳市2026年中考物理模拟精编试卷（含答案解析），共18页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．某班同学在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间的图象，如图所示，下列判断正确的是( )
A．该凸透镜的焦距是4 cm
B．当u＝3.5 cm时，在光屏上能得到一个缩小的像
C．当u＝5 cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜3 cm处移动到8 cm处的过程中，像逐渐变小
2．下列关于热现象的说法，错误的是
A．花香袭人，说明分子在不停地做无规则运动
B．胶水可以粘接物体，利用了分子间的引力
C．物体的内能增大，一定吸收了热量
D．冰水混合物吸收热量时，温度不变，但内能增加
3．（2016•四川达州卷）质量相同的两个实心物体甲和乙，体积之比V甲：V乙=2：3，将它们轻轻放入水中，静止时所受的浮力之比F甲：F乙=8：9，ρ水=1×103kg/m3，下列说法正确的是（ ）
A．甲，乙两物体都漂浮在水面上
B．甲物体漂浮在水面上，乙物体浸没于水中
C．乙物体的密度ρ乙=0.75×103kg/m3
D．乙物体的密度ρ乙=0.85×103kg/m3
4．如图所示，小东同学利用酒精灯给物体加热时闻到一股“酒精味”，想到“酒精”在我们的学习、生活中有较多的应用，下列说法正确的是
A．能够闻到酒精味，说明分子在永不停息地做无规则运动

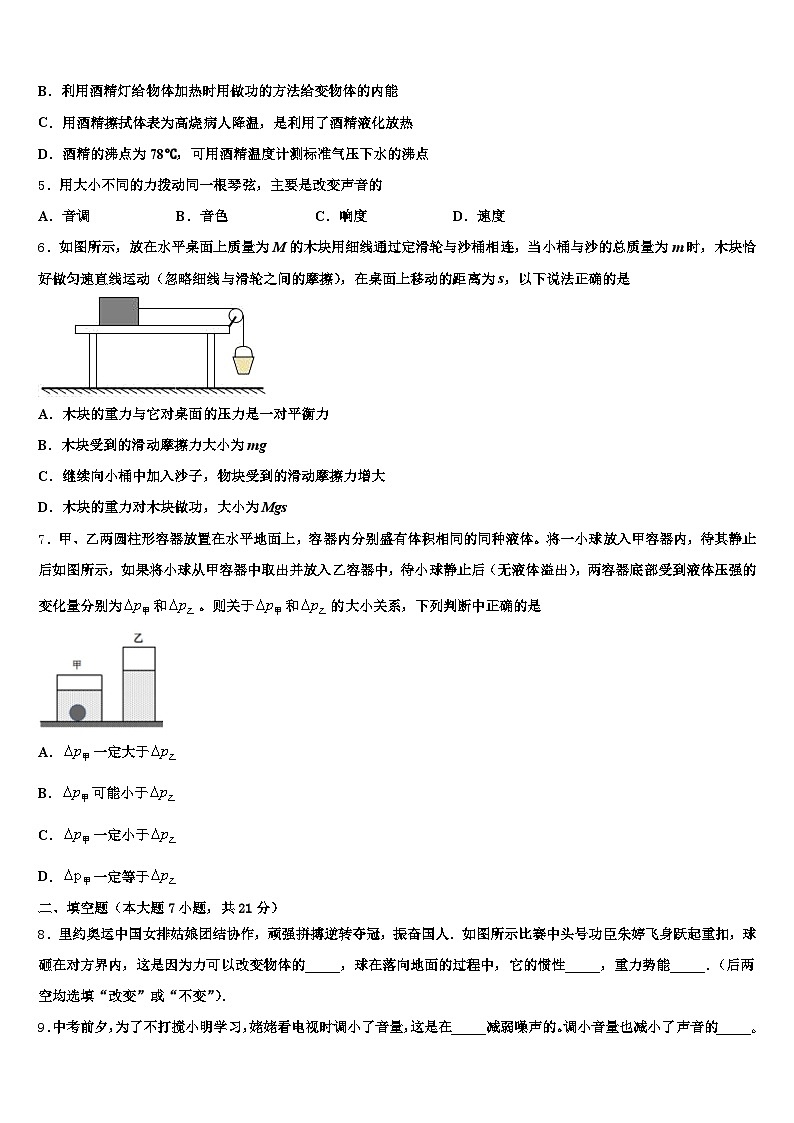

B．利用酒精灯给物体加热时用做功的方法给变物体的内能
C．用酒精擦拭体表为高烧病人降温，是利用了酒精液化放热
D．酒精的沸点为78℃，可用酒精温度计测标准气压下水的沸点
5．用大小不同的力拨动同一根琴弦，主要是改变声音的
A．音调B．音色C．响度D．速度
6．如图所示，放在水平桌面上质量为M的木块用细线通过定滑轮与沙桶相连，当小桶与沙的总质量为m时，木块恰好做匀速直线运动（忽略细线与滑轮之间的摩擦），在桌面上移动的距离为s，以下说法正确的是
A．木块的重力与它对桌面的压力是一对平衡力
B．木块受到的滑动摩擦力大小为mg
C．继续向小桶中加入沙子，物块受到的滑动摩擦力增大
D．木块的重力对木块做功，大小为Mgs
7．甲、乙两圆柱形容器放置在水平地面上，容器内分别盛有体积相同的同种液体。将一小球放入甲容器内，待其静止后如图所示，如果将小球从甲容器中取出并放入乙容器中，待小球静止后（无液体溢出），两容器底部受到液体压强的变化量分别为和。则关于和的大小关系，下列判断中正确的是
A．一定大于
B．可能小于
C．一定小于
D．一定等于
二、填空题（本大题7小题，共21分）
8．里约奥运中国女排姑娘团结协作，顽强拼搏逆转夺冠，振奋国人．如图所示比赛中头号功臣朱婷飞身跃起重扣，球砸在对方界内，这是因为力可以改变物体的_____，球在落向地面的过程中，它的惯性_____，重力势能_____．（后两空均选填“改变”或“不变”）．
9．中考前夕，为了不打搅小明学习，姥姥看电视时调小了音量，这是在_____减弱噪声的。调小音量也减小了声音的_____。

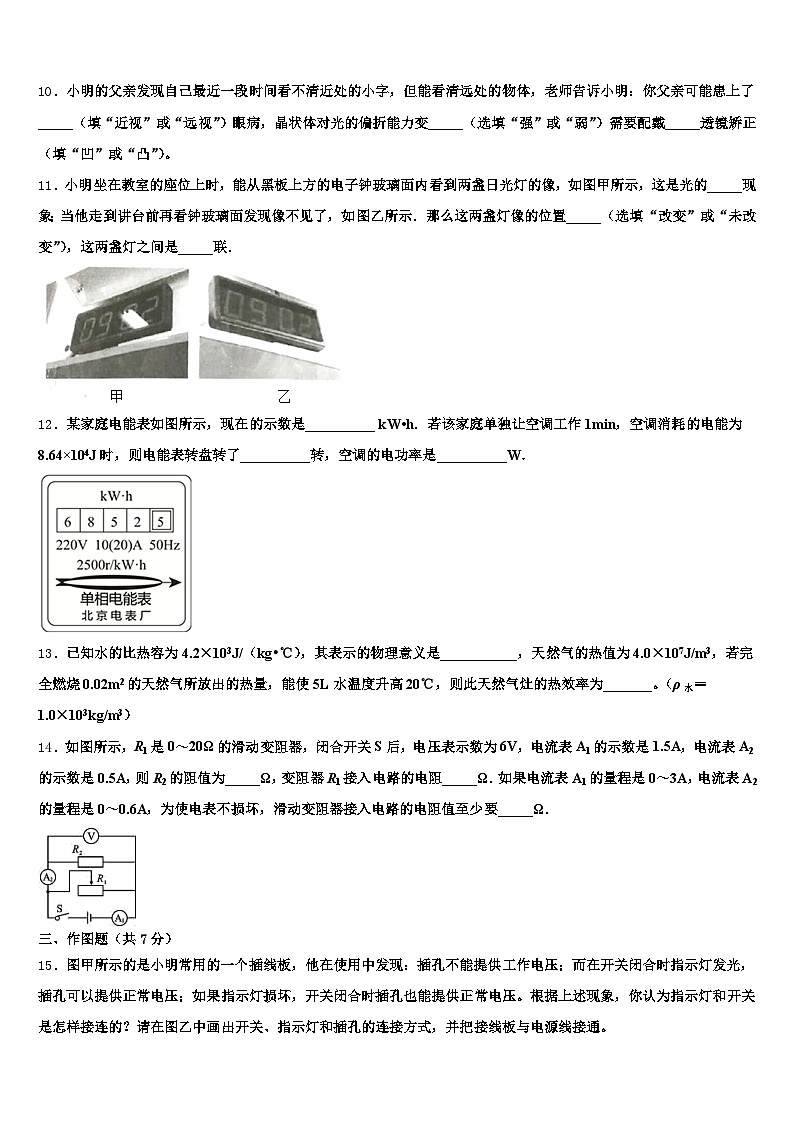

10．小明的父亲发现自己最近一段时间看不清近处的小字，但能看清远处的物体，老师告诉小明：你父亲可能患上了_____（填“近视”或“远视”）眼病，晶状体对光的偏折能力变_____（选填“强”或“弱”）需要配戴_____透镜矫正（填“凹”或“凸”）。
11．小明坐在教室的座位上时，能从黑板上方的电子钟玻璃面内看到两盏日光灯的像，如图甲所示，这是光的_____现象；当他走到讲台前再看钟玻璃面发现像不见了，如图乙所示．那么这两盏灯像的位置_____（选填“改变”或“未改变”），这两盏灯之间是_____联．
12．某家庭电能表如图所示，现在的示数是__________ kW•h．若该家庭单独让空调工作1min，空调消耗的电能为8.64×104J时，则电能表转盘转了__________转，空调的电功率是__________W．
13．已知水的比热容为4.2×103J/（kg•℃），其表示的物理意义是___________，天然气的热值为4.0×107J/m3，若完全燃烧0.02m2的天然气所放出的热量，能使5L水温度升高20℃，则此天然气灶的热效率为_______。（ρ水＝1.0×103kg/m3）
14．如图所示，R1是0～20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A，则R2的阻值为_____Ω，变阻器R1接入电路的电阻_____Ω．如果电流表A1的量程是0～3A，电流表A2的量程是0～0.6A，为使电表不损坏，滑动变阻器接入电路的电阻值至少要_____Ω．
三、作图题（共7分）
15．图甲所示的是小明常用的一个插线板，他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供正常电压；如果指示灯损坏，开关闭合时插孔也能提供正常电压。根据上述现象，你认为指示灯和开关是怎样接连的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
16．如图所示，是一束可发光菊花工艺品经过凸透镜成像的过程，其中花顶S点成像在S、点，请画出SA光线通过凸透镜折射后的光线．
（____________）
17．如图所示，自动扶梯沿图示方向匀速运动，请画出站在扶梯上的人所受力的示意图．
四、实验题（本大题共5小题，共20分）
18．用如图的电路来测量未知电阻Rx的阻值，R0阻值已知。
请将以下实验步骤补充完整。
A．对照电路图连接好电路，并将滑动变阻器的滑片滑至最_____（填“左”或“右”）端。
B．闭合开关，调节滑动变阻器，使电流表指针方便读数，_____。
C．断开开关，整理器材。用测量所得的物理量和已知量符号表示出待测电阻Rx＝_____。写出本实验中滑动变阻器的两个作用_____、_____。
19．如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流．请画出电路图并连接实物图．
20．小晋在实验室利用天平（含砝码）、量筒、烧杯和细线等器材，对某种合金和水的密度进行了探究：
（1）小晋首先对该种合金材料制成的不同合金块进行探究。
①将天平放在水平桌面上并将游码归零后，若指针静止时位置如图1A所示，则应将平衡螺母向_____（选填“左”或“右”）端调节；
②图1B是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为_____g；
③图1C是他用量筒测量②中合金块体积的情景，则该合金块的体积是_____cm3；
④通过上述探究，则该合金块的密度是为_____g/cm3。
（2）小晋接着对水进行探究，描绘出质量与体积的关系图线如图1D中甲所示。他分析后发现，由于误将烧杯和水的总质量当成了水的质量，导致图线甲未经过坐标原点。由此推断：水的质量与体积的关系图线应是_____（选填图D中“乙”、“丙”或“丁”）。
（3）小晋还想用“排水集气法”探究空气密度，装置如图2所示。主要的实验步骤如下：
①用电子天平测出打足了气的篮球质量m1；
②测量出集气瓶的内径并算出其内部横截面积S；
③集气瓶装满水，口朝下放在水槽内，带夹导管一端连接篮球的气嘴，另一端放在瓶内，准备排水集气；
④轻轻松开导管夹，让篮球内的空气进入集气瓶，在篮球体积没有明显减小前，停止放气；
⑤测出放气后篮球的质量m2；
⑥调整瓶的高度，使瓶内外水面相平，测量瓶内空气柱的高度h，此时瓶内气压（________）选填“大于”、“等于”或“小于”）瓶外气压，瓶内空气密度等于瓶外空气密度；
⑦利用密度公式算出集气瓶内空气密度。则空气密度的表达式为ρ＝_____。（用所测物理量表示）
21．在“测量牛奶密度”的实验中
（1）小明先将牛奶倒入量筒，如图甲所示体积为30mL；接着将天平放在水平台面上，将游码归零，发现指针静止时位置如图乙所示，则应将平衡螺母向______（选填“左”或“右”）端调节，使天平平衡；用调节好的天平测出空烧杯的质量为33g，然后将量筒中的牛奶倒入烧杯，用天平测量烧杯和牛奶的总质量，天平平衡时如图丙所示，烧杯和牛奶的总质量为________g．
（2）根据以上实验数据计算出牛奶的密度为__________kg/m3，由于牛奶在容器壁有残留，导致用该方法测得的密度比真实值小．对此小华认为这是由于以量筒中的牛奶为研究对象，所测质量偏小所引起的；小明认为这是由于以烧杯中的牛奶为研究对象，所测体积偏大所引起的．这两位同学的分析__________．
A．只有小华正确 B．只有小明正确 C．两人都正确 D．两人都错误
22．小明家有一电热毯，铭牌上标有“221V，**W”的字样，其中额定功率值不清，41W～61W之间。现在实验室有下列实验器材：
蓄电池（电压为6V），开关一个，导线若干。另外，还有可供选择的以下器材：
A．电流表A（量程：1～1．6 A，1～3 A） B．电压表V1（量程：1～3 V，1～15 V）
C．电压表V2（量程：1～3 V，1～15 V） D．定值电阻R1（阻值：21 Ω）
E．定值电阻R2（阻值：511 Ω） F．滑动变阻器（阻值：1～11 Ω）
G．滑动变阻器（阻值：1～1 kΩ）。
请你帮助小明测量出电热毯的额定功率值。
（1）小明首先复习用伏安法测电功率的电路，请你帮助小明用笔画线代替导线，连接如图的实物图；
（_______）
（2）为进行较准确的测量，选择的实验器材是 _________ （填写器材前面字母序号）；请画出设计的实验电路图。
（______）
（3）写出主要实验步骤和需测量的物理量________；
（4）写出电热毯的额定功率P额的数学表达式（用已知量和测量量的字母表示）_________
五、计算题（本大题共2小题，共13分）
23．某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3(假设天然气完全燃烧)。已知水的比热容为4.2×103J/(kg·℃)，天然气的热值为3.2×107J/m3。求：天然气完全燃烧放出的热量；水吸收的热量；该热水器工作时的效率。
24．如图所示，电源电压恒定不变，R1＝20Ω，当只闭合开关S时电流表示数为0.1A，当再将开关S1闭合时，电流表的示数变化了0.3A，求：
电源电压电阻R2的阻值在两开关都闭合时，半分钟内整个电路产生的热量
六、综合能力题（本大题共3小题，共18分）
25．物理学中，磁场的强弱用磁感应强度表示，符号是B，单位是T。磁感应强度的大小和方向都相同的磁场叫做匀强磁场。如图甲，相距为L的两光滑水平放置的平行导轨，整个装置处在方向竖直向上的匀强磁场中，磁感应强度为B。当通过金属棒ab的电流为I时，金属棒受到水平向右的磁场力F磁，F磁的大小与磁感应强度B、导轨间距L、电流I的乘积成正比，且比例系数为1。则F磁=_____。
根据磁场对电流产生力的作用人们研制出一种武器——电磁炮，它的基本原理是：把待发射的炮弹放置在图乙中的金属棒ab上，如图乙所示。若炮弹的质量为M（金属棒的质量忽略不计），在磁场力的作用下炮弹沿轨道向前运动。试证明当炮弹在磁场中滑行的距离为s时炮弹的速度_____。（物体运动的距离与物体质量、水平拉力和速度的关系为：s=）
26．如图所示，在我省新农村建设中体重为的工人师傅用的拉力向下拉绳时，在内使重680N的重物匀速上升到三楼（每层楼高）：
（1）画出图中滑轮组的绕线；
（2）在提升物体的过程中，工人双脚与地面的接触面积为250cm3，求此时工人对地面的压强；
（3）求工人拉力所做功的大小；
（4）求滑轮组的机械效率．
27．如图甲所示，是一款家用电火锅，容量4L，额定电压220V，它能实现发热电阻丝R1在160W—1210W之间无极调温，图乙是它的电路简化图.
为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，滑片应位于电阻丝R2的_____端．(选填“A”或“B”)当滑片从R2的最右端移到最左端时能够实现R1电功率从160W—1210W的无极调温，则R1的阻值为多大，R2的最大阻值为多大？_____电火锅以最大功率加热时，求电路中的电流．_____
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
试题分析：由图示可知，当物距为4cm时，像距也为4cm，由凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，像距与物距相等，故2f=4cm，则f=2cm，故A错误；由于2f=4cm，当u=3.5cm时，物距处于f和2f之间，因此成倒立、放大的实像，故B错误；当物距u=5cm时，物距大于2倍焦距，所以此时成倒立、缩小的实像，照相机是利用这一原理制成的，故C错误；把物体从距凸透镜3cm处移到8cm处的过程中，物距逐渐增大，所以成的像逐渐减小，故D正确；故应选D．
【考点定位】凸透镜成像
2、C
【解析】
A、我们闻到花香，是发生了扩散现象，说明分子在不停地做无规则运动，故A正确，不符合题意；
B、胶水将分子距离缩小到能产生分子间引力的距离，从而将物体粘起来，故B正确，不符合题意；
C、物体的内能增大，温度升高，不一定吸收了热量，也可能是对它做了功，故C错误，符合题意；
D、冰水混合物吸收热量时，质量不变，温度不变，内能增加，故D正确，不符合题意．
3、C
【解析】
试题分析：设甲、乙两物体质量都为m，甲、乙两物体的体积分别为2V、3V．①若甲、乙均漂浮，因漂浮时物体受到的浮力和自身的重力相等，且甲乙两物体的质量相等，所以，甲、乙受到的浮力相等，即F甲：F乙=1：1，与题意不符，故该可能被排除，A错误；②若甲、乙均浸没，则物体排开液体的体积和自身的体积相等，由F浮=ρgV排可知，它们受到的浮力之比：F浮甲：F浮乙==2：3，与题意不符，故此种情况不可能；③由①②可知，只能是“甲、乙中一个物体漂浮，另一个物体浸没在水中”，因甲乙的质量相等，且甲的体积小于乙的体积，由ρ=可知，甲的密度大于乙的密度，则甲物体浸没于水中，乙物体漂浮在水面上，故B错误；此时甲受到的浮力：F甲=ρ水gV甲=ρ水g×2V，乙受到的浮力：F乙=G乙=m乙g=ρ乙V乙g=ρ乙×3Vg；已知F甲：F乙=8：9，所以有：==，解得：ρ乙=ρ水=×1.0×103kg/m3=0.75×103kg/m3，故C正确，D错误．故选C．
【考点定位】浮力的计算
4、A
【解析】
能够闻到酒精味，是酒精分子无规则运动的结果，属于扩散现象，故A正确；利用酒精灯给物体加热时，物体从酒精灯火焰上吸收热量，是通过热传递的方式来改变物体的内能，故B错误；人们常用酒精为高烧病人降温，是利用了酒精易蒸发，蒸发吸热的缘故，故C错误；标准大气压下，水的沸点是100℃；酒精的沸点是78℃，低于标准气压下沸水的温度，因此测量沸水的温度不能用酒精温度计，故D错误，故选A．
5、C
【解析】
同一根琴弦其振动的频率不变，音调不变；其材料结构不变，音色也不会改变．
用大小不同的力拨动同一根琴弦，用力大的时候弦振动的振幅大，发出声音的响度大，用力小的时候弦振动的振幅小，发出声音的响度小；因此用大小不同的力拨动同一根琴弦主要改变声音的响度．故C正确．
6、B
【解析】
A．物块的重力与它对桌面的压力没有作用在同一个物体上，不是一对平衡力，故A错误；
B．沙桶与沙的总重力为G=mg，使用定滑轮不能改变力的大小(忽略细线与滑轮之间的摩擦)，则物块受到的拉力大小为mg；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以滑动摩擦力的大小为mg，故B正确；
C．继续向沙桶中加入沙子，由于压力大小和接触面的粗糙程度都不变，所以物块受到的滑动摩擦力不变，故C错误；
D．木块沿水平方向运动，并没有在竖直方向上移动距离，所以木块的重力没有做过，故D错误．
7、C
【解析】
甲乙容器中液体密度相同，由于小球在甲容器中沉底，所以小球放入乙容器中会沉底，将小球从甲容器中取出，甲容器底部受到液体压力变化量为ΔF甲=m排甲g=ρV球g，乙容器底受到液体压力变化量为ΔF乙=m排乙g=ρV球g，所以ΔF甲=ΔF乙，甲乙容器底部受到液体压强变化量分别为Δp甲=，Δp乙=，由于S甲＞S乙，所以Δp甲＜Δp乙。
二、填空题（本大题7小题，共21分）
8、运动状态 不变 改变
【解析】
女排比赛中头号功臣朱婷飞身跃起重扣，改变了排球的运动方向，球砸在对方界内，是因为力可以改变物体的运动状态；球在落向地面的过程中，质量不变，所以它的惯性不变；高度降低，所以重力势能变小，即发生改变．
9、声源响度
【解析】
解：把电视音量调小是在声源处减弱噪声；调小音量即减弱声音的响度。
点睛：防治噪声的途径：在声源处；在传播过程中；在人耳处；响度是指声音的强弱，它与物体振幅有关，音量的调节就是改变声音的响度。
10、远视 弱 凸
【解析】
远视眼只能看清远处的物体，看不清近处的物体，因为晶状体太薄或眼球太短，即会聚能力变弱，使得像成在视网膜的后方，为了使像成在视网膜上，就需要戴一个对光线有会聚作用的凸透镜来加以矫正。
11、反射 未改变 并
【解析】
日光灯在电子钟玻璃表面成像，属于平面镜成像，这是光的反射现象；当他走到讲台前，两盏灯的位置不变、电子钟的位置没变，所以像的位置未改变；这两盏灯工作时互不影响（若一盏灯灭、另一盏灯还能工作），所以它们之间是并联的．
12、6852.5 60 1440
【解析】
电能表的读数是6852.5 kW•h；消耗的电能W＝8.64×104J＝0.024 kW•h；电能表转盘转了n＝ ＝60r;空调的功率P＝＝1.44kW＝1440W．
13、1kg的水温度升高（或降低）1℃时所吸收（或放出）的热量为4.2×103J 52.5%
【解析】
水的比热容是4.2×103J/（kg•℃），它表示的物理意义是：1kg水温度升高（或降低）1℃所吸收（或放出）的热量是4.2×103J，
水的体积V＝5L＝5dm3＝5×10-3m3，
水的质量：m＝ρ水V＝1.0×103kg/m3×5×10-3m3＝5kg，
水吸热的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg・℃）×5kg×20℃＝4.2×105J；
消耗天然气的体积V气＝0.02m3，
天然气完全燃烧放出的热量：Q放＝V气q＝0.02m3×4.0×107J/m3＝8×105J，
天然气灶的效率：η＝×100%＝52.5%。
14、12 6 2.4
【解析】
由电路图可知，电阻R2与滑动变阻器的R1并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R2支路的电流．
由于并联电路中各支路两端的电压相等，则根据欧姆定律可得：
R2＝=＝12Ω，
根据并联电路中干路电流等于各支路电流之和可知：
通过变阻器R1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，
由欧姆定律得变阻器R1接入电路的电阻：
R1＝=＝6Ω；
由于并联电路中各支路独立工作、互不影响，则移动滑片时，通过R2的电流不变，即I2＝0.5A，
当电流表A1的示数为3A时，滑动变阻器接入电路的电阻最小，此时通过变阻器R1的电流：
I1max＝Imax﹣I2＝3A﹣0.5A＝2.5A，
由欧姆定律得滑动变阻器接入电路电阻的最小值：
R1min＝=＝2.4Ω．
三、作图题（共7分）
15、
【解析】
经分析可知，指示灯和插孔之间是并联，开关位于干路，如下图所示：
16、
【解析】
因为花顶S点成像在S’点，所以入射光线SA经凸透镜折射后的折射光线是AS’，如图所示：
。
17、
【解析】
因为人随自动扶梯一同匀速上升，所以小华受到竖直向下的重力和竖直向上的支持力，并且二力是一对平衡力，故所受力的示意图如图：
点睛：本题考查的是物体受力情况分析和力的示意图，作图时，注意二力大小相等，线段长度相等．
四、实验题（本大题共5小题，共20分）
18、右 读出电流表A1、A2的示数分别为I0、Ix 保护电路 改变电阻两端的电压和通过电阻的电流，进行多次测量
【解析】
（1）A、在闭合开关前，应将变阻器滑片移至最大阻值处，即最右端；
B、连接好电路，闭合开关，调节滑动变阻器的滑片，测出通过定值电阻和被测电阻的电流I0，Ix。
（2）并联电路电压相等，所以：I0R0=IxRx。所以Rx=。
（3）闭合开关前，滑片处于最大阻值处，电路电阻最大，电流最小，对电路起保护作用。为了减小误差，需要移动滑片，多次测量电阻的阻值，求平均值。
19、
【解析】
（1）L2 与滑动变阻器串联后与L2 并联，电压表并联在L1 两端，开关、电流表位于干路上，如图所示：
（2）按先串后并的原则：从电源的正极开始，先将电源、开关、电流表、滑动变阻器按一上一下的原则与灯泡L2 串联，再将L1 与滑动变阻器和灯泡L2 并联，电压表并联在L1 两端，如图所示：
20、左 34 5 6.8 丙 等于
【解析】
（1）①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，左盘高，则应将平衡螺母向左侧调节；
②标尺的分度值为0.5g，所测合金质量为m＝20g+10g+4g＝34g；
③水的体积为10cm3，水和合金总体积为15cm3，则合金的体积为V＝15cm3﹣10cm3＝5cm3；
④由以上数据可得合金的密度为；
（2）水的密度不变，即其质量与体积的比值不变，对比甲图可知当减去容器质量后水的密度曲线应与甲曲线平行，故应该是丙曲线；
（3）当瓶内外水面相平时，瓶内外气压相等，此时瓶内外空气密度相等；
原来球和气体的总质量为m1，排出空气后，剩余气体与篮球的总质量为m2，则排出空气的质量为m＝m1﹣m2；
排出空气的体积V＝Sh；
则空气的密度为：。
21、水平 右 63.6 1.02×103 C
【解析】
(1) 应将天平放在水平台面上，将游码归零，发现指针静止时指针指向分度盘左侧，则将平衡螺母向右调节，使天平平衡；由图丙知，烧杯和牛奶的总质量为50g+10g+3.6g＝63.6g. (2)m＝63.6g−33g＝30.6g，ρ＝＝1.02g/cm3＝1.02×103kg/m3.当将量筒中的牛奶倒入烧杯中,会有牛奶沾在量筒壁上,而倒不干净, 以量筒中的牛奶为研究对象，所测质量偏小,因此所测的质量会偏小,根据公式ρ＝得测得的密度比真实值偏小;以烧杯中的牛奶为研究对象，所测体积偏大, 根据公式ρ＝得测得的密度比真实值偏小,故两人都正确．
点睛：在调节天平平衡时，游码应拨到零刻线上．调节天平的平衡螺母使天平的横梁平衡，平衡螺母向上翘的一端移动；天平平衡时物体的质量等于右盘中砝码的质量加游码在标尺上所对的刻度值．将牛奶的质量和体积代入公式ρ＝便可求出其密度．根据公式，分别分析质量和体积的偏差，即可得出结论．
22、见解析 BCEG 见解析 P额=
【解析】
根据题中“现在实验室有下列实验器材，……请你帮助小明测量出电热毯的额定功率值。”可知，本题考查特殊方法测电功率。需要通过大体计算电热毯的电阻，排除伏安法，利用串联电路的分压关系求解。根据完成实验测量。
【详解】
（1）根据伏安法测电功率的原理P=UI，要测量定值电阻的电功率，应将电压表并联在被测电阻两端，电流表串联在电路中，滑动变阻器采用“一上一下”方式接入电路，连图如下：
（2）由铭牌上标有“221V，**W”的字样，其中额定功率值不清，在41W～61W之间，根据可计算出电热毯的电阻在1211Ω左右，所以把电热丝接在6V的电源上，电路中的电流很小，测量误差会很大，不能用伏安法测电阻。为进行较准确的测量，可以将滑动变阻器和电热毯串联，用两个电压表分别测量其电压，根据串联电路的分压关系求解，这样选择器材有：B、C、E、G；
实验电路图如下：
（3）实验步骤和需测量的物理量：
①按照电路图连好电路，将滑动变阻器滑片调到阻值最大处。
②闭合开关，调节滑动变阻器，使电压表V1的示数接近满偏，记下电压表V1的示数Ux和电压表V2的示数U1。
（4）测出定值电阻的分压U1和电热毯的分压Ux，
因为，
故，
则电热毯的额定功率P额的数学表达式。
五、计算题（本大题共2小题，共13分）
23、 (1) 3.2×107J；(2) 1.26×107J；(3) 39.4%。
【解析】
（1）天然气完全燃烧放出的热量：
Q放=Vq=1m3×3.2×107J/m3=3.2×107J；
（2）水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×100kg×（50℃-20℃）=1.26×107J；
（3）燃气灶的效率：
．
答：（1）天然气完全燃烧放出的热量为3.2×107J；
（2）水吸收的热量为1.26×107J；
（3）该热水器工作时的效率是39.4%．
24、（1）6V（2）60Ω（3）72J
【解析】
（1）闭合开关S、断开S1时，电路为R2的简单电路，电流表测通过R2的电流；当S、S1都闭合时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R2的电流不变，电流表示数的变化量即为通过R1的电流，根据并联电路的电压特点和欧姆定律求出电源的电压；
（2）根据并联电路的电压特点和欧姆定律求出电阻R2的阻值；
（3）根据 算出半分钟内整个电路产生的热量．
【详解】
（1）闭合开关S、断开S1时，电路为R2的简单电路，电流表测通过R2的电流I2＝0.1A，当S、S1都闭合时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作，通过R2的电流不变，则电流表示数的变化量即为通过R1的电流I1＝0.3A，因并联电路中各支路两端的电压相等，所以电源的电压： ；
（2）电阻R2的阻值： ；
（3）因并联电路中干路电流等于各支路电流之和，所以S、S1都闭合时电流表的示数：，半分钟内整个电路产生的热量：
六、综合能力题（本大题共3小题，共18分）
25、BIL 详见解析
【解析】
（1）由F磁的大小与磁感应强度B、导轨间距L、电流I的乘积成正比，且比例系数为1得到，F磁= BIL；
（2）由物体运动的距离与物体质量、水平拉力和速度的关系得到：s=，F磁= BIL，得到s=，v=。
26、（1）见解析所示（2）Pa（3）J（4）85%
【解析】
（1）滑轮组的绕线如下图：
；
（2）工人受重力支持力和拉力作用，三力平衡，则支持力等于G人-F=600N-400N=200N，根据相互作用等大，工人对地面压力FN=200N，工人对地面的压强：；
（3）重物匀速上升到三楼，升高的高度是h=2×3m=6m，由图可知，滑轮组承担物重的绳子段数n=2，绳子自由端移动的距离是s=2×6m=12m，工人拉力所做的功：
W=Fs=400N×12m=J；
（4）滑轮组的机械效率：．
答：（1）滑轮组的绕线见上图．
（2）工人对地面的压强Pa；
（3）工人拉力所做的功J；
（4）求滑轮组的机械效率85%．
27、B 40Ω；70Ω 5.5A
【解析】
（1）由图可知定值电阻R1和滑动变阻器R2串联，为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，即电阻最大，此时滑片应位于R2的B端；
（2）当滑片位于R2最左端时，只有R1接入电路，R1消耗的功率最大是1210W，根据P=得R1===40Ω，当滑片位于R2最右端时，R2接入阻值最大，此时总电阻最大，R1功率最小是160W，根据P=I2R得此时电路电流I===2A，电路总电阻R总===110Ω，R2=R总-R1=110Ω-40Ω=70Ω；
（3）电火锅以最大功率加热时，只有R1接入电路，此时电流：I大===5.5A．
