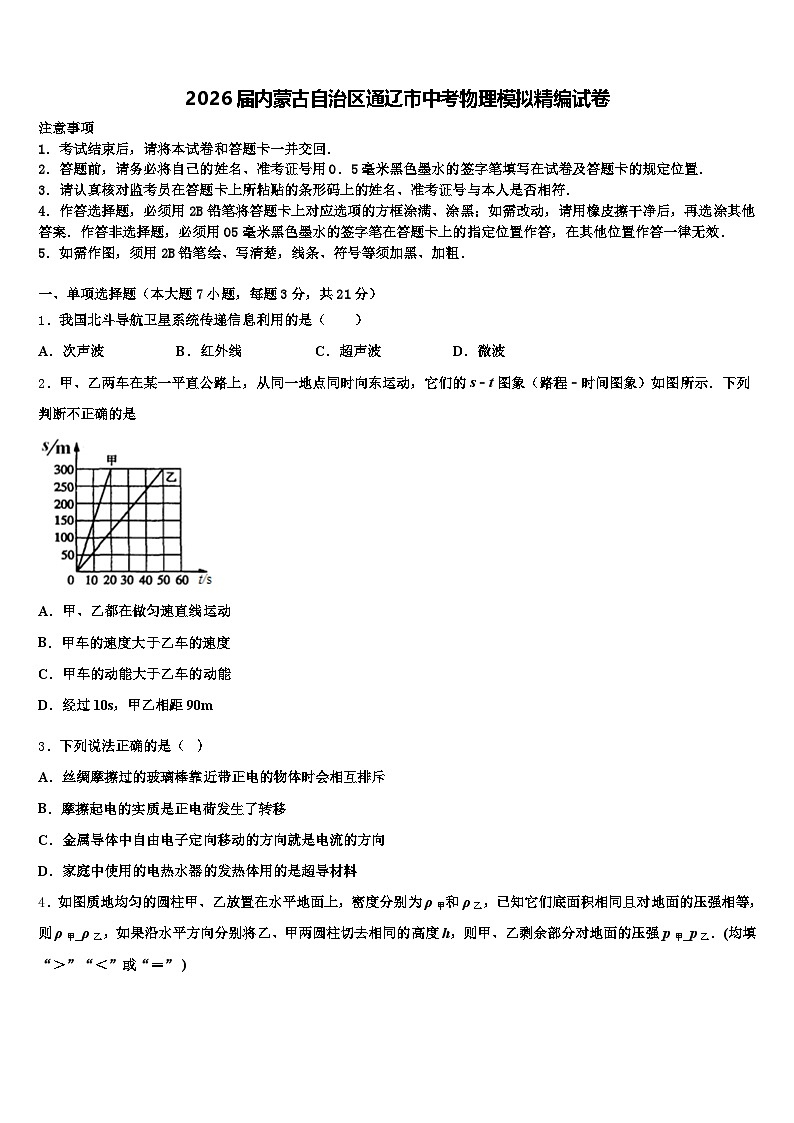

2026届内蒙古自治区通辽市中考物理模拟精编试卷（含答案解析）

这是一份2026届内蒙古自治区通辽市中考物理模拟精编试卷（含答案解析），共20页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．我国北斗导航卫星系统传递信息利用的是（ ）
A．次声波B．红外线C．超声波D．微波
2．甲、乙两车在某一平直公路上，从同一地点同时向东运动，它们的s﹣t图象（路程﹣时间图象）如图所示．下列判断不正确的是
A．甲、乙都在做匀速直线运动
B．甲车的速度大于乙车的速度
C．甲车的动能大于乙车的动能
D．经过10s，甲乙相距90m
3．下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥
B．摩擦起电的实质是正电荷发生了转移
C．金属导体中自由电子定向移动的方向就是电流的方向
D．家庭中使用的电热水器的发热体用的是超导材料
4．如图质地均匀的圆柱甲、乙放置在水平地面上，密度分别为ρ甲和ρ乙，已知它们底面积相同且对地面的压强相等，则ρ甲_ρ乙，如果沿水平方向分别将乙、甲两圆柱切去相同的高度h，则甲、乙剩余部分对地面的压强p甲_p乙．(均填“＞”“＜”或“＝” )

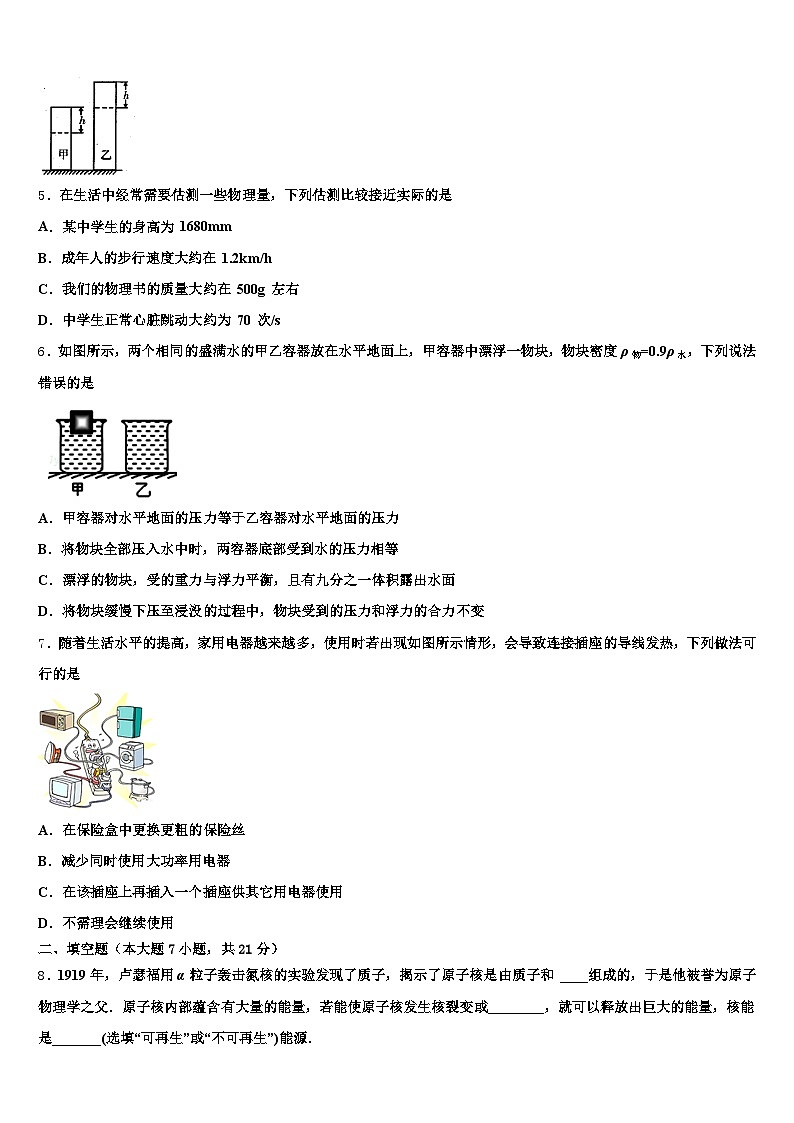

5．在生活中经常需要估测一些物理量，下列估测比较接近实际的是
A．某中学生的身高为 1680mm
B．成年人的步行速度大约在 1.2km/h
C．我们的物理书的质量大约在 500g 左右
D．中学生正常心脏跳动大约为 70 次/s
6．如图所示，两个相同的盛满水的甲乙容器放在水平地面上，甲容器中漂浮一物块，物块密度ρ物=0.9ρ水，下列说法错误的是
A．甲容器对水平地面的压力等于乙容器对水平地面的压力
B．将物块全部压入水中时，两容器底部受到水的压力相等
C．漂浮的物块，受的重力与浮力平衡，且有九分之一体积露出水面
D．将物块缓慢下压至浸没的过程中，物块受到的压力和浮力的合力不变
7．随着生活水平的提高，家用电器越来越多，使用时若出现如图所示情形，会导致连接插座的导线发热，下列做法可行的是
A．在保险盒中更换更粗的保险丝
B．减少同时使用大功率用电器
C．在该插座上再插入一个插座供其它用电器使用
D．不需理会继续使用
二、填空题（本大题7小题，共21分）
8．1919年，卢瑟福用α粒子轰击氮核的实验发现了质子，揭示了原子核是由质子和 ____组成的，于是他被誉为原子物理学之父．原子核内部蕴含有大量的能量，若能使原子核发生核裂变或________，就可以释放出巨大的能量，核能是_______(选填“可再生”或“不可再生”)能源．

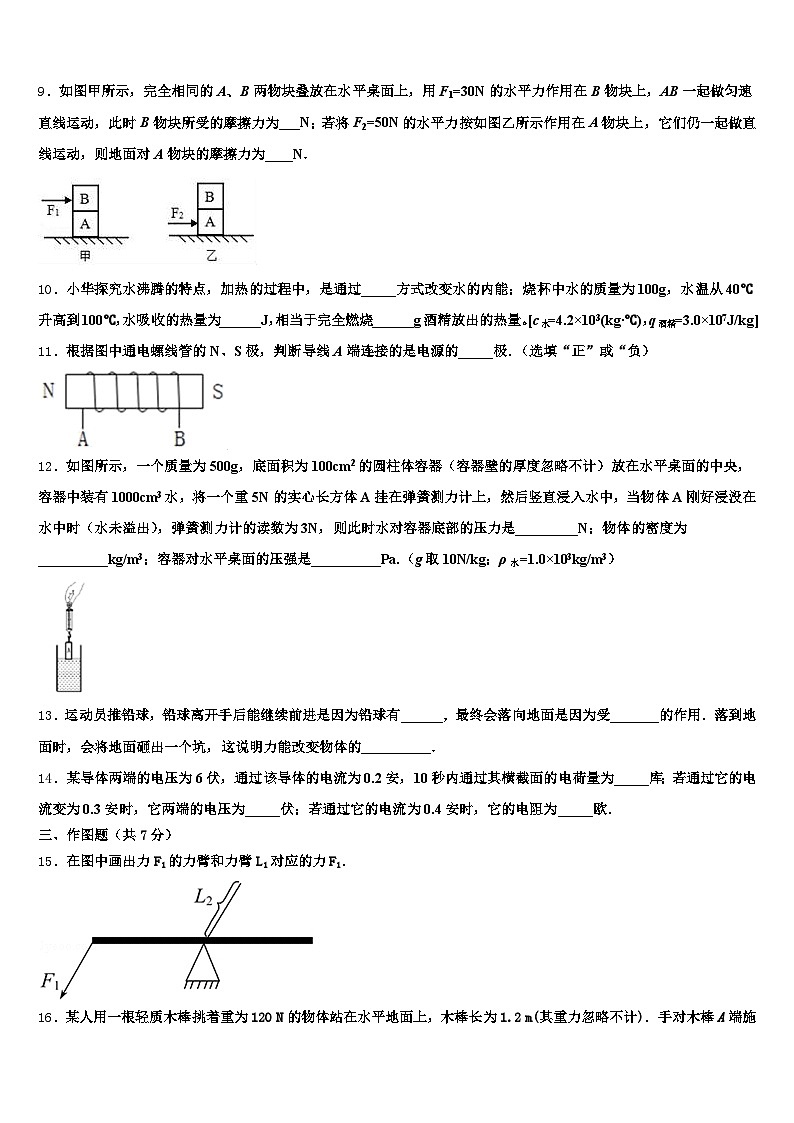

9．如图甲所示，完全相同的A、B两物块叠放在水平桌面上，用F1=30N的水平力作用在B物块上，AB一起做匀速直线运动，此时B物块所受的摩擦力为___N；若将F2=50N的水平力按如图乙所示作用在A物块上，它们仍一起做直线运动，则地面对A物块的摩擦力为____N．
10．小华探究水沸腾的特点，加热的过程中，是通过_____方式改变水的内能；烧杯中水的质量为100g，水温从40℃升高到100℃，水吸收的热量为______J，相当于完全燃烧______g酒精放出的热量。[c水=4.2×103(kg·℃)，q酒精=3.0×107J/kg]
11．根据图中通电螺线管的N、S极，判断导线A端连接的是电源的_____极．（选填“正”或“负）
12．如图所示，一个质量为500g，底面积为100cm2的圆柱体容器（容器壁的厚度忽略不计）放在水平桌面的中央，容器中装有1000cm3水，将一个重5N的实心长方体A挂在弹簧测力计上，然后竖直浸入水中，当物体A刚好浸没在水中时（水未溢出），弹簧测力计的读数为3N，则此时水对容器底部的压力是_________N；物体的密度为__________kg/m3；容器对水平桌面的压强是__________Pa.（g取10N/kg；ρ水=1.0×103kg/m3）
13．运动员推铅球，铅球离开手后能继续前进是因为铅球有______，最终会落向地面是因为受_______的作用．落到地面时，会将地面砸出一个坑，这说明力能改变物体的__________．
14．某导体两端的电压为6伏，通过该导体的电流为0.2安，10秒内通过其横截面的电荷量为_____库；若通过它的电流变为0.3安时，它两端的电压为_____伏；若通过它的电流为0.4安时，它的电阻为_____欧．
三、作图题（共7分）
15．在图中画出力F1的力臂和力臂L1对应的力F1．
16．某人用一根轻质木棒挑着重为120 N的物体站在水平地面上，木棒长为1.2 m(其重力忽略不计)．手对木棒A端施加竖直向下的动力F1使木棒保持水平，重物悬挂处离肩膀距离BO为0.8 m(如图所示)，则：以O为支点
①在图中画出木棒受到的阻力F2及其阻力臂l2的示意图______；
②手在A端对木棒施加竖直向下的动力，大小为__________N；若挑同样的重物，而要减小肩膀对木棒竖直向上的支持力，方法是__________．
17．在图中画出物体A所受重力G的示意图．
（_______________）
四、实验题（本大题共5小题，共20分）
18．在探究液体压强的实验中，进行了如图所示的操作：
（1）由丙、丁两图进行实验对比，得出液体压强与盛液体的容器形状_____（选填“有关”或“无关”）。
（2）乙、丙两图是探究液体压强与_____的关系。
（3）在图甲中，固定金属盒的橡皮膜在水中的深度，使金属盒处于向上、向下、向左、向右等方位时，两玻璃管中液面高度差不变，说明了在液体内部同一深度处，液体向各个方向的压强大小_____。
19．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温 头”（“测温头”就是一个热敏电阻）损坏．
（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．
（1） 请根据图（b）的电路图，将图（c）的实物电路连接完整．
（______）
（2） 小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．
（3） 将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：
① 这些“测温头”内部__________（断路/短路）；
② 这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．
（二）小明调整了实验方案，利用微安表重新实验．
（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．
（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．
20．探究密度概念的建构：
21．地球附近的物体都受到重力的作用，小明同学认为物体的重力大小与物体的质量有关．于是他进行了相关的实验探究．
（1）小明将实验得到的数据填入表格中，其中第2次实验物体的重力大小如图所示，为_____N．
（2）由实验数据可得出结论为：_____．
（3）实验中需要测量多组数据，目的是_____．
A．取平均值减小误差 B．寻找普遍规律
（4）若干年后，小明在我国建成的太空站工作时，你认为他用同样的器材在太空站_____（填“能”或“不能”）完成该探究．
22．小明利用天平（量程200g）、量筒（量程100ml）、弹簧测力计（量程5N）、烧杯、杠杆、细线和水等测量一块矿石（500g以上）的密度．（g取10N/kg）请回答：
（1）不能直接用天平测量矿石的质量其原因是______________________________________．
（2）为了测量矿石的质量，小明采用了如图甲示数的装置，杠杆在水平方向平衡时，弹簧测力计的示数为2.1N，矿石的质量是_______________g．
（1）如图乙所示：A．将矿石放入烧杯中，往烧杯中倒入适量的水并在水面处做好标记．B．取出矿石．C．将量筒中装有100ml水的慢慢倒入烧杯中，使水位恢复到原标记处，量筒中剩余的水如图丙所示．则矿石的密度是_____________ kg/m1．
（4）此方法测出的密度值比实际值_______________（填选“偏大”或“偏小”）．
拓展：实验中，小明不慎将量筒打碎了，他用图甲所示的实验装置和足量的水、烧杯也测出了矿石的密度．请你完成实验步骤：
A．记下图甲中测力计的示数F1， B．______________________．
矿石密度的表达式____________________________．
五、计算题（本大题共2小题，共13分）
23．在如图所示的电路中，电源电压为9伏且保持不变．先闭合电键S1， 电流表示数为0.3安，再闭合电键S2， 电流表的示数为0.5安．求：
① 电阻R1的阻值．
②通过电阻R2的电流I2及R2的电阻值．
24．如图所示，L为标有“6V、3W”的小灯泡，滑动变阻器R最大阻值为12欧，R0为定值电阻。求：
小灯泡正常发光时的电阻。当S1、S2都断开，滑片P滑到变阻器R的中点时，灯L恰好正常发光，求电源的电压。当S1、S2都闭合，滑片P滑到b端时，电流表的示数为1.0安，求R0阻值。
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题．
远距离输电
输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略．
导线有电阻，电流通过时就要发热，如何减少输电线上电功率的损耗呢?发电厂输出的电功率是一定的，它决定于发电机组的发电能力．根据P=UI，若提高输电电压U，那么线路中的电流一定会减小．输电线上损失的电功率为ΔP=I2R，所以减小输电线的电阻和减小输电电流就可以大大降低电能的损失．
从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高电压或超高电压．但也不能盲目提高输电电压，因为输电电压越高，输电架空线的建设，对所用各种材料的要求就越严格，线路的造价就越高．
绝缘子(如图)是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成．
从发电站输出的电能，一般都要通过升压变压器提升电压，根据输送距离的远近，常采用10千伏、35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电．到达用户处再用降压变压器逐级降低电压．
(1)减小输电线上电能损失的方法有__________．
A．增大输电线的横截面积
B．减小输电线的长度
C．提高输电电压
D．缩短供电的时间
(2)绝缘子无需具备的特性是___________
A．机械强度高 B．耐低温 C．耐腐蚀 D．透光性好
(3)若输电电压提高2倍，则线路上的功率损耗将降为原来的_______．
(4)用电高峰时期，家庭电路的电压会_______(选填“升高”、“不变”或“降低”)．
(5)若发电厂输出功率为2×107W，输电线的电阻为5Ω，若控制线路损失功率为输出功率的4%，则应将输电电压提高到_______．
26．如图甲是食堂为餐具消毒、烘干的保洁消毒柜，其内部电路如图乙所示，S1为温控开关，S2为门控开关，R为石英加热管（阻值不变）. 消毒柜的总功率为1250W，臭氧发生器的功率为150W. 求：
（1）消毒柜使用三角插头，要插入三孔插座，是为了将金属外壳与_________________相连.
（2）石英加热管R的阻值多大？关闭柜门，门控开关S2闭合，臭氧发生器工作10min所消耗的电能多大_____？
（3）若在货架上放100kg的不锈钢餐具，将其从26℃加热到70℃，不计热量损失，消毒柜石英加热管需要正常加热工作多长时间______？[c钢=0.46×103J/（kg•℃]
27．阅读短文，回答问题：
无链条电动自行车
无链条电动自行车，整体外形时尚，没有了链条，外观变得与普通自行车或电动车有些不同，如图所示。无链条电动自行车被称为“没有链条的混合动力电动自行车”。它结合了电子动力和人体动力，此车既可以通过给锂电池充电获得能量；也可以通过骑行者踩脚踏板获得能量。骑行者踩脚踏板的动能，可通过车上的发电机转化为电能，存储在自行车框架中的锂电池内，之后通过电动机驱动后轮转化成动能，以此驱动自行车前进。因此使骑行者骑得更省力，同时也能减少对环境的污染。如图所示这款无链条电动自行车，其锂电池容量为10Ah、电压为36V。与链条车相比，这种新型自行车具备许多优点。比如：省力、耐用、安全、灵便、干净卫生、结构简单、修理方便，骑行12000km也无须大修。因此，无链条电动自行车是城市中一种理想的交通工具。
无链条电动自行车可将骑行者踩脚踏板所产生的动能通过_____转化为电能，然后电能又转化为_____能存储在车子的锂电池中，之后再通过_____驱动后轮再次转化成动能，驱动车子前进。无链条电动自行车的车把龙头是_____（选填“省力”、“费力”或“等臂”）杠杆；如图所示这款车的锂电池最多所储存的电能约为_____J。如图所示这款车，若骑行者不踩脚踏板，仅靠锂电池驱动，这种“电力驱动”可使车连续行驶2×104m；若骑行者踩脚踏板辅助锂电池给车提供能量，这种“混合动力驱动”可使车连续行驶3.5×104m．则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比为_____。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
试题分析：北斗导航卫星系统传递信息利用的是电磁波中的微波．
故选D．
考点：卫星中继通信；电磁波的应用．
点评：这是一道考查电磁波在日常生活中的应用的基础题，比较容易，应多了解电磁波的应用事例．
2、C
【解析】
A．由图象知，甲和乙的s﹣t图线都是正比例图线，它们通过的路程与时间成正比，即甲、乙都在做匀速直线运动，故A正确；
B．由图知，相同时间内甲通过的路程大于乙，所以甲车的速度大于乙车的速度，故B正确；
C．由B项分析可知甲车的速度大于乙车的速度，但两车的质量关系未知，所以两车动能大小无法比较，故C错误；
D．由图象知，v甲=15m/s，v乙=6m/s 所以经过10s两车相距s=（ v甲- v乙）×10s=（15m/s-6m/s）×10s=90m ，故D正确．
3、A
【解析】
用丝绸摩擦过的玻璃棒所带的电荷为正电荷，用它靠近带正电的物体时，同种电荷会相互排斥，故A正确；摩擦起电的实质是使电子从一个物体转移到另一个物体，故B错误；金属导体中自由电子带负电，电子定向移动的方向与电流的方向相反，故C错误；家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为0，故D错误；故应选A．
4、＞ ＜
【解析】
[1]质地均匀的圆柱体对水平地面压强
因原来甲乙对地面的压强相等,且h甲＜h乙，所以ρ甲＞ρ乙；
[2]若沿水平方向将甲、乙切去相同的高度h后，甲乙剩余部分对地面的压强分别为：
因，且ρ甲＞ρ乙，所以
则p甲剩＜p乙剩，即甲剩余部分对地面的压强小于乙剩余分对地面的压强。
5、A
【解析】
A、成年人的身高在170cm左右，中学生的身高接近成年人，在168cm=1680mm左右，故A正确；
B、成年人步行的速度在1.2m/s=1.2×3.6km/h≈4.3km/h左右，故B错误；
C、一个苹果的质量在200g左右，一本物理书的质量与此差不多，在200g左右，故C错误；
D、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s，故D错误．
故选A．
6、C
【解析】
A. 物块漂浮，则其重力G等于浮力．又根据阿基米德原理，其浮力等于其排开水的重力．所以物块的重力等于排开的水的重力．即若甲杯中原来装满水，将物块放入后，杯、水、物块三者的总重力与未放入物块时杯和水的总重力相等．所以甲容器对水平地面的压力与乙容器对水平地面的压力相等．故A正确，不符合题意．
B. 将物块全部压入水中时，杯中水会溢出，水面仍然是满的，即两杯中水的深度相同．所以两容器底部受到水的压强相等，则压力相等．故B正确，不符合题意．
C. 漂浮的物块，受的重力与浮力平衡，即G物=F浮．因G物=m物g=ρ物V物g，F浮=ρ水gV排，所以ρ物V物g=ρ水gV排，则V排===0.9V物，则V露=V物-V排=V物-0.9V物=0.1V物．即有总体积的十分之一露出水面．故C错误，符合题意．
D. 将物块缓慢下压至浸没的过程中，忽略水的阻力作用，则物块受力平衡，所以每一时刻物块受到向下的压力和重力之和都等于浮力，即F压+G物=F浮，压力和浮力的合力F合= F浮-F压=G物 ．G物不变，所以物块受到的压力和浮力的合力不变．故D正确，不符合题意．
7、B
【解析】
导致连接插座的导线发热的原因是电流过大：发生短路或用电器的总功率过大，采取正确的方法，避免火灾的发生。
【详解】
A. 如果更换的保险丝熔断电流如果大了，保险丝没有熔断，而电线由于电流过大而燃烧发生火灾。故A错误。B. 减少同时使用大功率用电器。这样电路中的电流就会变小，这样就会减小导线负荷。故B正确。C. 在该插座上再插入一个插座供其它用电器使用。就会使电路中的用电器的功率会更大，这样导线产生的热就会更多。故C 错误。D.不需理会这样导线会发热引起火灾。故D错误,故选B。
二、填空题（本大题7小题，共21分）
8、中子 核聚变 不可再生
【解析】
原子核由质子和中子组成，质子带正电荷，中子不带电；质子和中子的质量几乎相等；质子和中子依靠强大的核力紧密地结合在一起，要使它们发生核裂变和核聚变，就可以释放出巨大的能量；核能是不可再生能源，短期不能得到补充．
9、30 30
【解析】
甲图中推力在B上，以B为研究对象，B做匀速直线运动，所以其受到的推力F1与摩擦力平衡，B物块所受的摩擦力为30N．以AB为研究对象，AB一起匀速直线运动，A物块受桌面的摩擦力为30N；
乙图中推力作用在A上，此时接触的粗糙程度不变，压力也不变，因此摩擦力也不变，所以A所受的摩擦力仍为30N．
10、热传递 2.52×104 0.84
【解析】
加热的过程中水从酒精灯火焰中吸热，是热传递的方式改变水的内能；水吸收的热量为 ，相当于完全燃烧 酒精放出的热量。
11、负
【解析】
已知通电螺线管的左端是N极，右端是S极，据由安培定则可知，用右手握住通电螺线管，让大拇指指向左侧，此时四指所知的方向即为电流的方向．如图所示：
由此可知，导线B端连接的是电源的正极，导线A端连接的是电源的负极．
12、12 2.5×103 1700
【解析】
未放物体时，容器内水的深度：h1===10cm，物体所受的浮力为F浮=G-F=5N-3N=2N；由于物体浸没，则V物=V排===2×10-4 m3=200cm3，物体A浸没时，水上升的高度：h2===2cm，此时容器内水的深度：h=h1+h2=10cm+2cm=12cm，所以水对容器底的压强为p=ρgh=1000kg/m3×10N/kg×0.12m=1200Pa，由p=可得，水对容器底的压力F=pS=1200Pa×0.01m2=12N；物体的质量m===0.5kg，物体的密度ρ物===2.5×103kg/m3；以容器、水以及物体作为整体研究，受力平衡，桌面受到的压力大小为F总=F浮+G容器+G水，容器内水的重力：G水=m水g=ρ水Vg=1.0×103kg/m3×1000×10-6m3×10N/kg=10N，容器的重力：G容=m容g=0.5kg×10N/kg=5N，所以物块浸没水中后，容器对桌面的压强：p====1700Pa．
13、惯性 重力 形状
【解析】
试题分析：由于铅球具有惯性，所以在离开人手后会继续前进一段距离，由于受到重力的作用，铅球最弱会落到地面上，铅球和地面相碰时，会给地面一个作用力，这个作用力使地上形成了一个坑，也就是说力改变了物体的形状．
考点：运动和力
14、2 9 30
【解析】
10秒内通过该导体横截面的电荷量：Q=It=0.2A×10s=2C；导体的电阻为：R===30Ω，若通过它的电流变为0.3安时，它两端的电压U′=I′R=0.3A×30Ω=9V；导体的电阻是导体本身的一种性质，与通过的电流大小无关，故通过它的电流为0.4A时，它的电阻仍为30Ω．
三、作图题（共7分）
15、见解析
【解析】
力臂是由支点向力的作用线所引的垂线段的长，也就是说力和对应的力臂所在的直线是垂直的，根据这一规则可画出如下图所示的力和力臂：
16、240 将重物挂点向左移，缩短OB距离
【解析】
（1）①把肩膀看成支点，过B点作竖直向下的力（即阻力F2 ），过支点O作垂直于阻力作用线的垂线段（即阻力臂L2 ），如图所示
②根据杠杆的平衡条件F×OA=G×OB知道，即：F×（1.2m-OB）=120N×OB，所以 F×0.4m=120N×0.8m，故F=240N；
（2）根据动力×动力臂=阻力×阻力臂，阻力、阻力臂不变，动力和动力臂成反比，动力臂减小，动力增大，要减小肩膀对木棒竖直向上的支持力，相当于减小A端的压力，即手在A端更省力，将重物挂点向左移，减少OB的长度或增大OA的长度．
17、
【解析】
图中已给出重心，从重心开始竖直向下作一条带箭头的线段，并标出G．如图所示 ：
四、实验题（本大题共5小题，共20分）
18、无关 液体密度 相等
【解析】
（1）由丙、丁两图可知，同为盐水，深度相同，只有容器的形状不同，并且U形管中液面的高度差也相同，即压强相同，说明液体压强与盛放液体的容器形状无关；
（2）由乙丙两图可知，液体深度相同，密度不同，故探究的是液体压强与密度的关系；
（3）在图甲中，固定金属盒的橡皮膜在水中的深度，使探头朝向不同方位时，两玻璃管中液面高度差不变，即压强不变，说明了在同种液体同一深度处，液体向各个方向的压强大小相等。
19、 短路 断路 大 150 10000 A 减小
【解析】
（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B处以满足滑片P向右滑时接入电路阻值变小，同时电流表选择0~0.6A、电压表选择0~3V的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：
（2）从图（d）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；
（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V。
（二）（1）观察微安表（g）可知，其量程为400uA，分度值为10uA，表中示数为150uA，根据欧姆定律可知热敏电阻的阻值为：；
（2）观察图像（h）可知，A、B、C三个“测温头”，大的趋势均是随温度升高电流增大，且A“测温头”随温度升高电流增大最为明显（C次之，B几乎无变化），所以灵敏度最高的“测温头”是A。
20、 一定 偏小
【解析】
根据表中数据，先画点再描线，并标注相应的物理量、单位和数据，图象如下：
由图象和数据均可以看出，同种物质的质量与体积的比值是相同的，即二者成正比；
饮料的质量m=m1-m0，饮料的密度ρ=；
将饮料从量筒倒入烧杯中时，会在量筒中有残留，使质量的测量值偏小，根据ρ=得到测出的饮料密度值比真实值偏小。
21、2 物体受到的重力与质量成正比 B 不能
【解析】
（1）由图可知，图中弹簧测力计的为分度值为0.2N，示数为2N；
（2）由表格数据可知，物体所受的重力与物体的质量成正比；
（3）实验中需要测量多组数据，找出重力与质量的普遍规律，故B正确；
（4）由于在太空站中，不能用弹簧测力计测出物体受到的重力，所以用同样的器材，在太空站中不能完成该实验．
22、超过了天平的量程 610 9×101 偏小 将矿石浸没烧杯的水中并保持杠杆在水平位置平衡，记下弹簧秤示数F2
【解析】
(1)天平量程200g，矿石质量500g以上，超出了天平的量程；
(2)由图甲可知l1:l2=1:1，又知F1=2.1N，并且F1l1=Gl2，
所以，
矿石的质量，
(1) 由图1可知，量筒中液体与10mL刻度线相平，所以矿石的体积：100mL−10mL=70mL=70cm1，
矿石的密度：；
(4)用量筒往烧杯中加入水，量筒壁上沾有水，导致测量的矿石的体积偏大，由密度公式可知这样测出的矿石密度比实际值偏小；
拓展：B. 将矿石浸没在烧杯的水中，并保持杠杆在水平位置重新平衡，记下此时弹簧秤示数F2 ，第一次平衡时，有F1l1=Gl2 ，第二次平衡时，有F2l1=（G-F浮）l2，因为石块浸没在水中，所以排开水的体积等于石块的体积，联立两式的，可得：
．
五、计算题（本大题共2小题，共13分）
23、（1）30Ω（2）0.2A（3）45Ω
【解析】
①由电路图知道，当只闭合S1 时，只有R1 接入电路，电流表测量通过R1 的电流，由知道，电阻R1的阻值是：；
②当再闭合电键S2时，R1、R2并联，电流表测量干路的电流，又因为此时电流表的示数为0.5安，所以，由并联电路的特点知道，通过电阻R2的电流I2是：，
由知道，电阻R2的阻值是：.
24、（1）12Ω；（2）9V；（3）36Ω。
【解析】
（1）∵UL＝6V，PL＝3W，∴小灯泡正常发光时的电阻为：RL＝＝12Ω。
（2）当S1、S2都断开且滑片P置于滑动变阻器的中点时，变阻器与灯泡串联（如图1所示）。
∵此时灯L正常发光，
∴此时灯泡两端的电压为6V，电路中的电流为：I串＝IL＝＝0.5A，
滑动变阻器R最大阻值为12Ω，则滑动变阻器此时进入电流知道电阻为＝6Ω，
则滑动变阻器两端的电压为U滑＝I串R滑＝0.5A×6Ω＝3V，
则电源电压为：U＝UL+U滑＝6V+3V＝9V。
（3）当S1、S2都闭合且滑片P滑到b端时，电阻R0和滑动变阻器的最大阻值并联（如图2所示），
∵滑动变阻器的最大阻值接入电路R＝12Ω，
∴通过滑动变阻器的电流为：IR＝＝＝0.75A，
而干路中的总电流I并＝1.0A，
∴通过电阻R0的电流为：I0＝I并-IR＝1.0A-0.75A＝0.25A，
电阻R0的阻值为：R0＝＝＝36Ω。
答：（1）小灯泡正常发光时的电阻约为12Ω；
（2）电源的电压为9V；
（3）R0阻值约为36Ω。
六、综合能力题（本大题共3小题，共18分）
25、A、C D 降低 50kV或5×104V
【解析】
（1）在输电电流I输一定的情况下，由于增大输电线横截面积，导致输电导线电阻R变小，由公式P输=I输2 R知道，可以输电功率损失越小，故A能减少输电电能损失；输电电流I输=，在输电功率P输一定的情况下，U输 越大，输电电流I输 越小，导线电阻R一定，由P输=I输2 R知道，提高输电电压能有效减少输电电能损失；减小输电线的长度，缩短供电的时间，都不能解决用电的实际问题，故不可行；
（2）根据短文知道，“绝缘子是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成”，所以不需要具备的特性透光性好．
（3）由P=UI知道，输电电流I=，所以，输送电压变为原来的2倍，则输电电流变为原来的，又因为 ，所以损失的功率变为原来的；
（4）用电高峰时期，负载增加，电阻减小，由串联分压知道，家庭电路的电压会降低；
（5）输电线路损失功率是： =8×105W，则知道，输电电流是： ，由P=UI知道，输电电压是： = 50kV．
26、地线 44Ω；9.0×104J 1840s
【解析】
（1）消毒柜属于金属外壳用电器，使用三角插头，要插入三孔插座，是为了将金属外壳与地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生；
（2）因电路中的总功率等于各用电器功率之和，所以，石英加热管R的功率：PR=P总-P发生器=1250W-150W=1100W，石英加热管R的阻值R==44Ω；
臭氧发生器工作10min所消耗的电能W1=P发生器t1=150W×10×60s=9.0×104J；
（3）不锈钢餐具吸收的热量：Q吸=cm（t′-t0）=0.46×103J/（kg•℃）×100kg×（70℃-26℃）=2.024×106J，不计热量损失，则加热管消耗的电能：W=Q吸=2.024×106J，则正常工作需要的加热时间：t=。
27、发电机 化学 电动机 省力 1.296×106 3：4
【解析】
（1）“发电机”实现“自发电”的过程中，可将骑行者踩脚踏板所产生的动能通过发电机转化为电能，然后电能又转化为化学能存储在车子的锂电池中，之后再通过电动机驱动后轮再次转化成动能，驱动车子前进。
（2）自行车的车把龙头在使用时动力臂大于阻力臂，是省力杠杆；
（3）由题知，锂电池容量为10Ah、电压为36V，
则锂电池最多所储存的电能约：W＝UIt＝36V×10A×3600s＝1.296×106J。
（4）设电动自行车前进时的动力为F，
“混合动力驱动”时所提供的总能量：W1＝Fs1＝F×3.5×104m，
仅靠锂电池驱动所提供的能量：W2＝Fs2＝F×2×104m，
“混合动力驱动”时人所提供的能量：W3＝W1﹣W2＝F×3.5×104m﹣F×2×104m＝F×1.5×104m，
则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比：
=＝。
表格
图像
请利用表格中的数据，用描点法画出铝块的m-V图像。
铝块
m/g
V/cm3
1
27.0
10
2
40.5
15
3
81.0
30
结论
同种物质的质量与体积的比值是_____的。
问题
讨论
小雨用天平和量筒测量饮料的密度。他的实验步骤如下：
①用天平测出空烧杯的质量m0 ；②用量筒测出饮料的体积V；③把饮料从量筒倒入空烧杯，测出烧杯和饮料的总质量m1；④代入公式_____求出饮料的密度。测出的饮料密度值比真实值_____（填“偏大”或“偏小”）。
实验次数
1
2
3
4
质量m/kg
0.1
0.2
0.3
0.4
重力G/N
1
3
4
