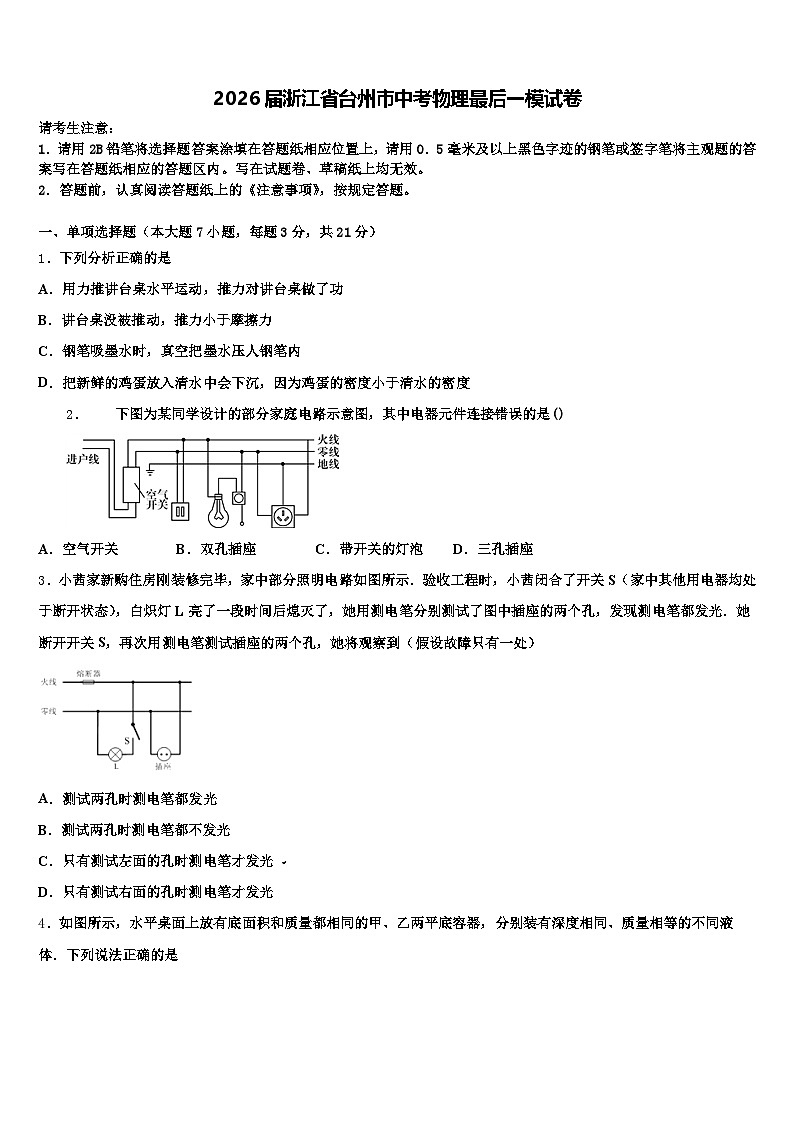

2026届浙江省台州市中考物理最后一模试卷（含答案解析）

这是一份2026届浙江省台州市中考物理最后一模试卷（含答案解析），共21页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列分析正确的是
A．用力推讲台桌水平运动，推力对讲台桌做了功
B．讲台桌没被推动，推力小于摩擦力
C．钢笔吸墨水时，真空把墨水压人钢笔内
D．把新鲜的鸡蛋放入清水中会下沉，因为鸡蛋的密度小于清水的密度
2． 下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()
A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座
3．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）
A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试左面的孔时测电笔才发光
D．只有测试右面的孔时测电笔才发光

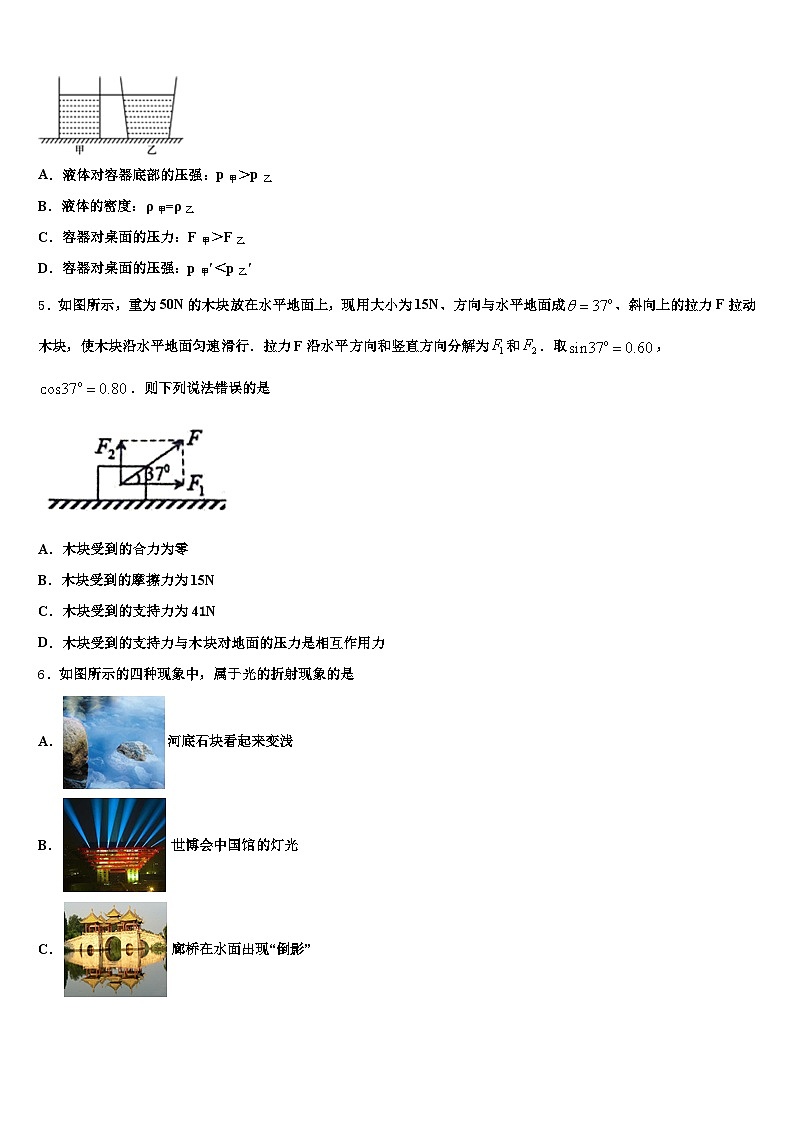

4．如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体．下列说法正确的是
A．液体对容器底部的压强：p甲＞p乙
B．液体的密度：ρ甲=ρ乙
C．容器对桌面的压力：F甲＞F乙
D．容器对桌面的压强：p甲′＜p乙′
5．如图所示，重为50N的木块放在水平地面上，现用大小为15N、方向与水平地面成、斜向上的拉力F拉动木块，使木块沿水平地面匀速滑行．拉力F沿水平方向和竖直方向分解为和．取，．则下列说法错误的是
A．木块受到的合力为零
B．木块受到的摩擦力为15N
C．木块受到的支持力为41N
D．木块受到的支持力与木块对地面的压力是相互作用力
6．如图所示的四种现象中，属于光的折射现象的是
A．河底石块看起来变浅
B．世博会中国馆的灯光
C．廊桥在水面出现“倒影”

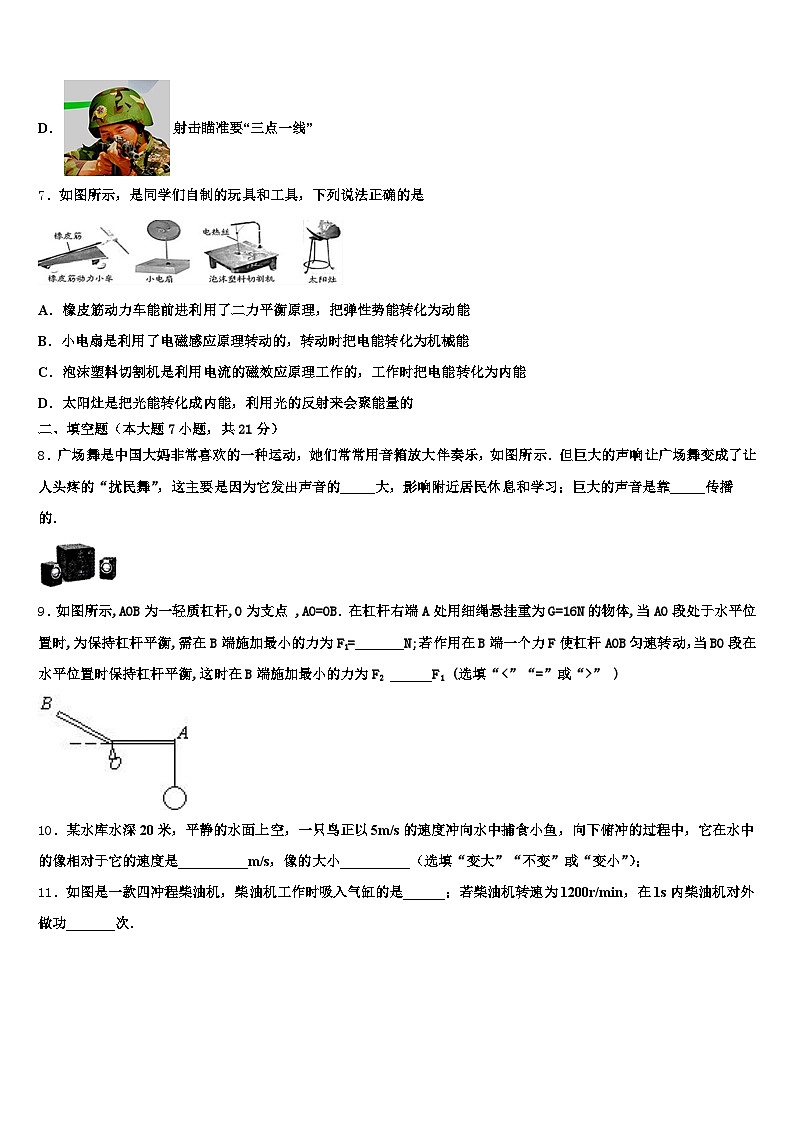

D．射击瞄准要“三点一线”
7．如图所示，是同学们自制的玩具和工具，下列说法正确的是
A．橡皮筋动力车能前进利用了二力平衡原理，把弹性势能转化为动能
B．小电扇是利用了电磁感应原理转动的，转动时把电能转化为机械能
C．泡沫塑料切割机是利用电流的磁效应原理工作的，工作时把电能转化为内能
D．太阳灶是把光能转化成内能，利用光的反射来会聚能量的
二、填空题（本大题7小题，共21分）
8．广场舞是中国大妈非常喜欢的一种运动，她们常常用音箱放大伴奏乐，如图所示．但巨大的声响让广场舞变成了让人头疼的“扰民舞”，这主要是因为它发出声音的_____大，影响附近居民休息和学习；巨大的声音是靠_____传播的．
9．如图所示,AOB为一轻质杠杆,O为支点 ,AO=OB．在杠杆右端A处用细绳悬挂重为G=16N的物体,当AO段处于水平位置时,为保持杠杆平衡,需在B端施加最小的力为F1=_______N;若作用在B端一个力F使杠杆AOB匀速转动，当BO段在水平位置时保持杠杆平衡,这时在B端施加最小的力为F2 ______F1 (选填“” )
10．某水库水深20米，平静的水面上空，一只鸟正以5m/s的速度冲向水中捕食小鱼，向下俯冲的过程中，它在水中的像相对于它的速度是__________m/s，像的大小__________（选填“变大”“不变”或“变小”）；
11．如图是一款四冲程柴油机，柴油机工作时吸入气缸的是______；若柴油机转速为1200r/min，在1s内柴油机对外做功_______次．
12．夏天到了，许多人购置了水垫和水枕来防暑降温．水垫和水枕用水作致冷剂效果较好，是因为水的_____较大，在使用过程中通过_____方式改变了人体的内能．
13．如图是一种可以进行航拍的质量为1.2千克的“无人机”，下方悬挂着一个质量为 0.1千克的摄像机．人们可以通过遥控器上的天线发射的________ 遥控“无人机”飞行．在 10s 内 无人机匀速竖直上升了20米，在这10秒内无人机做的功为_______________J，无人机对摄像机做功的功率为_____W．匀速竖直上升过程中无人机的机械能___（选填“变大”、“变小”或“不变”）
14．如图是金山热电装配车间一台起重机上的滑轮组．用该滑轮组在20s内将质量为720kg的零件提升2m时，作用在绳子自由端的拉力F为3000N，则起重机拉力做功的功率是________W，此滑轮组的机械效率是______
三、作图题（共7分）
15．请在图中画出正在水中下沉的物块（物块未接触容器底）所受力的示意图．
16．请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．
17．如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F1的阻力臂l1．
四、实验题（本大题共5小题，共20分）
18．在“探究杠杆的平衡条件”实验中：
图甲中，为使杠杆在水平位置平衡，应将右端的平衡螺母向_____侧调节．图乙中，杠杆恰好处于水平平衡状态，若在A处下方再挂一个钩码，则B处所挂钩码须向右移动_____格，可使杠杆在水平位置再次平衡．杠杆处于图甲所示位置时，小李同学就在杠杆上挂钩码进行实验，小明认为这样操作会对实验产生以下影响：
①杠杆自身重力可能会对实验产生影响
②可能不便于测量力臂或出现力臂测量错误
③无法得出杠杆平衡条件
你认为正确的是_____．
A．①② B．①③ C．②③
19．小红将苹果放入烧杯并逐渐向烧杯中加水，看到如图所示的情景：
比较A、B两图可知：________图中苹果受到的浮力较大，从B图可以判断苹果的密度________（选填“大于”“等于”或“小于）水的密度. 分析B、C两图可知：B图苹果受到的浮力________C图苹果受到的浮力大小（选填“大于”“小于”或“等于”） 小红又拿来一个装水（水足够多，密度用表示）的大量筒，水的体积为V1， 借助这个量筒测出了苹果的密度：
①在C图中，她轻轻取出苹果，将量筒中的水倒入烧杯中，当烧杯中的水被填满时，量筒中剩余水的体积为V2.则苹果的质量表达式：m =________.
②小红用细棒把苹果完全压入盛满水的烧杯中，水从烧杯中溢出后，再取出苹果，并继续将量筒中的水倒入烧杯中，当烧杯中的水再次被填满时，量筒中剩余水的体积为V3.
③苹果密度的表达式：ρ=________ .如果把C图中的水换成盐水，苹果静止时，露出液面的体积将________（选填“变大”“不变”或“变小”），苹果受到的浮力将________ .
20．在探究“影响电流热效应的因素”实验中：为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少。若他想让烧瓶内液体在短时间内温度变化更明显，应选用_____（选填“煤油”或“水”），理由是_____。
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）：
由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量_____。（填“越多”或“越少”）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中_____（填“A”或“B”）烧瓶与甲图中的烧瓶_____（选填“串联”或“并联”）。
21．某物理兴趣小组的同学用如图甲所示的装置来研究水的沸点．图中是“研究水的沸点”实验，如图乙中A、B所示，其中_____图是水沸腾时的气泡的变化情况；当水温升到90℃时，每隔1min记录一次水的温度，在实验中记录了下列的数据．
（2）从记录的数据看出，在某一次观察记录中明显错误的是第_____分钟时的数据；从记录数据可得出的结论是：此时水的沸腾的温度为_____℃，水在沸腾过程中温度不变．在图丙中以时间为横轴，以温度为纵轴，根据表格中的数据作出水的沸腾图象；在这次实验中，发现从开始加热到沸腾的这段时间过长，为了缩短实验的时间，可以采取的措施是_____．
22．小红学习小组在探究“浮力的大小与哪些因素有关”的实验时，提出如下猜想：
猜想一：浮力的大小可能与液体的密度有关；
猜想二：浮力的大小可能与物体的重力有关；
猜想三：浮力的大小可能与物体浸在液体中的体积有关；
猜想四：浸没在液体中的固体所受的浮力可能跟固体的形状有关。
老师提供可选择的器材有：一个弹簧测力计，三个重力分别为1N、2N、3N的铁块，一个量筒，一块橡皮泥，一只烧杯，及水、酒精、盐水和细线若干。（以上器材均满足实验需求）请你帮同学们完成下列任务：写出探究“猜想一”的实验方案；设计出探究“猜想四”的记录数据表格。
五、计算题（本大题共2小题，共13分）
23．自动饮水机已经普遍用于车站、学校等公共场所，它的简化电路图如图所示， 电热丝电阻分别为R1、R2，请根据说明书提供的信息计算（水的密度ρ水=1×103kg/m3，水的比热容C水=4.2×103J/kg℃）
如果饮水机处在“加热”状态正常工作时，电热丝所产生的热量有80%被水吸收，饮水机的热胆装满水，水温由20℃加热到90℃，需用多长时间？________开关S1断开时，饮水机处于________状态（填“加热”或“保温”）．电阻丝R1的阻值．________
24．如图甲所示，在一个长方体容器底部固定一轻质弹簧，弹簧上端连有一边长为的实心正方体物块A，当容器中水的深度为时，物块A有的体积露出水面，此时弹簧恰好处于自然伸长状态（即没有发生形变）（已知）。求：

（1）物块A受到的浮力大小；
（2）物块A的密度大小；
（3）若往容器中缓慢加水（水未溢出）至物块A恰好浸没时，立即停止加水，相比加水之前，此时水对容器底部压强的增加量大小。（已知缓慢加水的过程中，弹簧受到的拉力F跟弹簧的伸长量关系如图乙所示）
六、综合能力题（本大题共3小题，共18分）
25．医生对病人进行脑部手术时，需要将体温降至合适的温度．准备手术之前，病人的心肺功能开始由心肺机取代．
心肺机的一个功能是用“电动泵”替代心脏博动，推动血液循环，原理如图所示．将线圈ab缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K1、K2都只能单向开启，反向则封闭管路．当线圈中的电流从a流向b时，线圈的左端为_____（选填“N”或“S”）极，活塞将向右运动，“动力泵”处于_____（选填“抽血”或“送血”）状态．心肺机的另一个功能是用“热交换器”进行热量交换，通过血液循环调节体温．经监测，病人体温由17℃上升至正常体温37℃历时1h．在这段时间内，假设人体所需热量完全由热交换器提供，且不计人体散热，试求人体需从“热交换器”吸收的热量_______．（设病人质量为60kg，人体比热容与水相当为c＝4.2×103J/（kg•℃））正常人在静息状态下，每分钟人体心脏能以1.6×105Pa的平均压强将体积6000mL的血液压出心脏，送往人体各部位．求此状态下“电动泵”替代心脏推动血液循环的输出功率________．
26．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]
（1）开关S跳至_____触点位置时，热水器进入保温状态，水箱内装满水时，水的质量为_____kg．
（2）R2的阻值为多大_______？
（3）水箱中装满初温为25℃的水，加热使温度升高到55℃，水需要吸收多少热量__________？
（4）在上述加热状态下，热水器正常工作35min需消耗多少电能______？加热效率是多少_______？
27．某兴趣小组模拟冬季温房自动化加热和保温的电路，如图所示光控开关S因光照改变会自动通断，该电路具有白天保温、晚上加热的特点．R1、R2为电热丝，a、b间电压U＝24V，R1＝72Ω，晚上电路的发热功率为12W．
保温时S应处于_____（选填“闭合”或“断开”）状态；求R2的阻值；______求S断开时R1、R2所产生的热量之比．________
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A．用力推讲台桌水平运动，此时在推力的方向上移动的了距离，推力对讲台桌做了功，故A正确；
B．讲台桌没被推动，此时推力和摩擦力是一对平衡力，推力等于摩擦力，故B错误；
C．钢笔吸墨水时，大气压把墨水压人钢笔内，故C错误；
D．把新鲜的鸡蛋放入清水中会下沉，F浮G，即水gV蛋gV,因此水蛋,故D错误．
2、C
【解析】
空气开关相当于保险丝，应串联在干路中，由图知道连接正确，故A不合题意；两孔插座，与其他用电器并联，接线时左零右火，由图知道连接正确，故B不合题意；开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全，由图可知，这位同学连接的电路中的错误是开关接在零线上了，故C符合题意；三孔插座与其他用电器并联，接线左零右火上地线，由图知道连接正确，故D不合题意，选C．
3、D
【解析】
白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．说明现在两个孔都与火线连通了，分析电路可知，此时控制灯的开关闭合，如果灯没有断路，则通过开关，火线与零线连接在一起，而零线此时氖管也发光，说明是灯之后的零线断了；
此时若断开开关，火线与零线断开，测电笔查检插座左侧的孔不会发光，右侧孔直接与火线连通还会发光。
故D正确，ABC错误。
4、A
【解析】
A、甲容器为直壁容器，液体对容器底部的压力等于自身的重力，即，乙容器上宽下窄，液体对容器底部的压力小于自身的重力，即，所以，甲中液体对杯底的压力大于乙中液体对杯底的压力，即，两个容器底面积相同，根据公式p＝可知，图中液体对杯底的压强p甲>p乙，故A正确．
B、因为容器底面积相同，液体同高，故乙中液体的体积大于甲中液体的体积，即，因为质量相同，根据，所以ρ甲>ρ乙，故B错误；
CD、水平桌面上，甲乙两个容器中两种液体质量相等，则重力相等，容器底面积和质量相同，故对桌面的压力F甲＝F乙，由p＝得，容器对桌面的压强：p甲′＝p乙′，故CD错误；故选A．
5、B
【解析】
A．以物体为研究对象，受重力、支持力、摩擦力和拉力，由于物体匀速运动，所以合力为零，故A正确；
B．物体受力如图，根据正交分解得摩擦力：f=F1=F×cs37°=15N×0.8=12N；故B错误
C．木块受到的支持力：N=G-F2=G-F×sin37°=50N-15N×0.6=41N；故C正确；
D．木块受到的支持力与木块对地面的压力大小相等，方向相反，在一条直线上，作用在两个物体上，是相互作用力，故D正确．
6、A
【解析】
由于光的折射，河底石块看起来变浅，故A符合题意为答案．
世博会中国馆的灯光射向远方说明光在同种均匀介质中沿直线传播，故B不符合题意，
桥在水面中的倒影是由于光的反射形成的平面镜成像，故C不符合题意．
射击时，射击瞄准要“三点一线”利用了光的直线传播，故D不符合题意．
7、D
【解析】
A、橡皮筋动力车能前进是通过把弹性势能转化为动能而获得动力，而不是利用二力平衡原理，故A错误；
B、小电扇是利用了通电线圈在磁场中受力转动的原理，转动时把电能转化为机械能，故B错误；
C、泡沫塑料切割机是利用电流的热效应工作的，工作时把电能转化为内能，故C错误；
D、太阳灶是利用光的反射来会聚太阳光（会聚能量），将光能转化为内能，故D正确。
二、填空题（本大题7小题，共21分）
8、响度 纸盆
【解析】
巨大的噪声使得广场舞变成了让人头疼的“扰民舞”，主要是因为它发出声音的响度大；广场舞中发出的声音是通过纸盆的振动产生的.
响度的大小与发声体的振幅及距发声体的远近有关，振幅越大，越近，响度越大．声音是由物体的振动产生的，并通过介质进行传播．
9、16N 小于
【解析】
如图，阻力和阻力臂一定时，动力臂最大，则动力最小，以B为作用点时，把OB当作力臂时最长，则动力最小，最省力，因为，所以此时两力臂相等，则动力也为16N，即；
作用在B端一个力F使杠杆AOB匀速转动，当BO段在水平位置时保持杠杆平衡时，AO偏离水平位置，此时阻力臂变小．根据杠杆平衡条件，阻力不变，阻力臂变小，动力臂不变，则这时在B端施加最小的力为F2也将变小，即．
10、10 不变
【解析】
一只鸟正以5m/s的速度冲向水中捕食小鱼，向下俯冲的过程中，它在水中的像相对于它的速度是，根据平面镜成像特点可知，鸟的像也以5m/s向水面运动，所以它在水中的像相对于它的速度是10m/s，像与物的大小总是相同的，所以像的大小不变；
11、空气 10
【解析】
柴油机在吸气冲程中，吸入的只有空气，柴油是在压缩冲程末再由喷油嘴喷入气缸；柴油机的飞轮的转速为1200r/min=20r/s，即每秒完成10个工作循环，对外做功10次．
12、比热容 热传递
【解析】
水与其他物质比较，水升高相同的温度吸收的热量多，所以水垫和水枕有较好的致冷效果，是因为水的比热容较大．用水垫和水枕来防暑降温，水通过接触人体吸收了人体的热量，所以是通过热传递的方式来改变人体内能的．
13、电磁波 260 2 变大
【解析】
人们可以通过遥控器上的天线发射的电磁波来控制无人机的飞行高度和速度；
在这10秒内无人机做的功W=Gh=mgh=(0.1kg+1.2kg)×10N/kg×20m=260J，
摄像机的重力G摄=m摄g=0.1kg×10N/kg=1N
无人机对摄像机的做的功W摄=G摄h=1N×20m=20J，
无人机对摄像机做功的功率P==2W，
匀速竖直上升过程中无人机的速度不变，高度变大，动能不变，重力势能变大，机械能包括动能和势能，机械能变大。
14、900 80％
【解析】
由图像可知，绳子股数n=3，绳子自由端移动的距离，拉力做功为 ，功率，滑轮组的机械效率为 。
三、作图题（共7分）
15、如下图所示
【解析】
试题分析：物体A受到重力和浮力作用，作用点都在物体重心，重力从重心竖直向下画，标出符号G，浮力从重心竖直向上画，标出符号F，注意物体下沉，重力大于浮力，重力的长度大，如上图所示．
【考点定位】力的示意图
16、
【解析】
滑动变阻器改变灯泡的亮度，所以滑动变阻器和灯泡、电流表串联；灯泡变亮时其两端电压变大，而电压表示数变小，说明电压表和滑动变阻器并联，据此填充元件．
【详解】
根据电压表应与被测用电器并联，读图可知，左右两个位置不可能是电压表，则电压表应在中间的位置．根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小，说明电压表测的是滑动变阻器两端的电压，则左侧的位置应该是电源，右侧的位置应该是电流表．且电源的正极朝下．如下图所示：
根据电压表应与被测用电器并联，电流表应与用电器串联，再结合移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小可判断各元件的位置．
17、
【解析】
解答：力臂越长越省力,最长的力臂即支点与作用点的连线,然后根据力臂的画法作出垂直于力臂的作用力即可．过O点作垂直于F1的垂线即为阻力F1的力臂L1.如下图所示：
点睛：由杠杆的平衡条件可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小．
四、实验题（本大题共5小题，共20分）
18、右 1 A
【解析】
（1）调节平衡螺母向上翘的一端移动，使杠杆在水平位置平衡．
（2）杠杆的平衡条件：动力×动力臂＝阻力×阻力臂；
（3）调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态，这时杠杆的重心在支点上，使杠杆的自重对杠杆平衡不产生影响，且便于测量力臂．
【详解】
（1）由图甲知，实验前没挂钩码时，发现杠杆右端上翘，则重心应向左移动，应将右端平衡螺母向右旋一些，使杠杆在水平位置平衡；
（2）若在A处下方再挂一个钩码，根据杠杆平衡的条件，F1×L1=F2×L2，4G×2格=2G×n格，n=4则B处所挂钩码须向右移动1格，可使杠杆在水平位置再次平衡；
（3）杠杆倾斜时，杠杆的重心偏向杠杆下沉的一端，左、右两端的螺母（或一端的螺母）要向杠杆上翘的一端调节；实验前先要调节杠杆在水平位置平衡，这是为使杠杆所受的重力通过支点，从而可以不考虑杠杆的重力对其转动的影响；调节好以后，仍要使杠杆在水平位置平衡，是为了便于测量力臂的长度，故选A．
19、B 小于 等于 ρ水（V1-V2） ρ水 变大 不变
【解析】
试题分析：（1）根据公式F浮=ρ水gV排 ，苹果在B中排开水的体积较大，所受浮力较大；当物体密度小于液体密度时，物体漂浮在液面上，由图B或C可知，苹果漂浮在水面上，则苹果的密度小于水的密度；
（2）由图B、C所示实验可知，苹果漂浮在水面上，苹果处于平衡状态，由平衡条件可知，苹果受到的浮力等于苹果的重力，两种情况下，苹果的重力不变，则苹果受到的浮力不变，而B、C中水的体积不同，由此可知，浮力大小与烧杯中水的多少无关；
（1）①由题意知，苹果排开水的体积V=V1-V2，苹果放在水中，苹果漂浮在水面上，由阿基米德原理可知，苹果的重力G=F浮=G排=ρ水gV排=ρ水g（V1-V2），由G=mg得，苹果的质量：m=ρ水（V1-V2），
②苹果完全浸没在水中时排开水的体积等于苹果的体积，由题意可知，苹果完全浸没在水中时，苹果排开水的体积为：V排′=V2 -V1，即苹果体积V=V2-V1；
③苹果的密度ρ=m/V=ρ水(V1−V2)V2−V1．
（4）苹果漂浮的液面上，苹果受到的浮力等于苹果的重力，苹果的重力不变，苹果受到的浮力不变，由于盐水的密度大于水的密度，由F浮=ρgV排可知，苹果排开盐水的体积小于排开水的体积，则苹果在盐水中露出液面的体积将变大．
考点：固体的密度测量实验
20、煤油 煤油比热容小 越多 B 串联
【解析】
（1）电流产生的热量不能用眼睛直接观察，通过温度计示数变化来反映，这是转换法。本实验中是通过温度计示数变化来判断电流产生的热量多少；因为煤油的比热容比水的比热容小，相同质量的煤油和水比较，吸收相同的热量，煤油升高的温度多，在短时间内用煤油做实验效果更明显，便于观察；
（2）本实验应用了控制变量法，从实验表格中数据可以看出：通电时间和电阻相同时，通过电阻的电流越大，升高的温度量越大，由转换法知道，电流产生的热量越多；
（3）电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量多少跟电阻的关系，控制电流和通电时间不变，改变电阻的大小。由于串联电路中电流处处相等，通电时间相同，所以选择乙图中的B烧瓶与甲图中的烧瓶电阻串联。
21、A 9 98 减小水的质量或加大火焰或提高水的初温
【解析】
（1）从图乙可以看出，A中气泡在上升过程中体积逐渐变大，所以是沸腾时的现象；B图中气泡在上升过程中体积逐渐减小，所以是沸腾前的现象．
（2）表格中可以看出水是从第8min开始沸腾的，在沸腾过程中温度保持不变，但是第9min时的数据，与其他的数据不同，所以是错误的．
（3）水从第8min开始就保持98℃不再改变，所以沸点就是98℃．
（4）根据表格数据进行描点，然后用平滑曲线把所有点连接起来．如下图所示：
（5）液体从加热到沸腾需要的时间的长短与很多因素有关：水量的多少、水温的高低、火力的大小、是用酒精灯的外焰还是内焰加热等等，发现从开始加热到沸腾的这段时间过长；故为了缩短实验的时间，可以采取的措施是：减小水的质量；提高水的初温．
22、 (1)答案见解析
(2)实验表格见解析
【解析】
根据题中“小红学习小组在探究“浮力的大小与哪些因素有关”的实验时，提出如下猜想：
”可知，本题考查实验探究影响浮力大小的因素。利用好控制变量法：都浸没液体中（V排相同），通过变换不同的液体，改变液体的密度，说明浮力的大小与液体的密度有关；探究浮力与物体形状的关系，应控制物体排开液体的体积、液体的密度相同而物体形状不同，据此分析答题。
【详解】
（1）为了探究浮力的大小可能与液体的密度有关，应控制排开液体的体积相同，改变液体的密度，因此在烧杯(或量筒)中装入适量的水,用弹簧测力计分别吊着一个2N(1N或3N)铁块,使它浸没在水中(不碰杯底和杯壁),读出此时测力计的示数,求出浮力。把水分别换成酒精、盐水,重复以上操作(最后比较三次浮力的大小得出结论)；
实验方案：
猜想一：浮力的大小与液体的密度有关；
器材：弹簧测力计、小金属块、烧杯、水、酒精、细线；
实验方案：
A、用细线系住小金属块 弹簧测力计下，读出弹簧测力计的示数是G；
B、将测力计下的小金属块完全浸入水中，读出测力计的示数是F1；
C、将测力计下的小金属块完全浸入酒精中，读出测力计示数为F2；
D、将测力计下的小金属块完全浸入盐水中，读出测力计示数为F3；
比较F1、F2、F3的大小，分析得出物体所受浮力的大小是否与液体密度有关。
(2) 探究浸没在液体中的固体所受的浮力与物体形状的关系，应控制物体排开液体的体积、液体的密度相同而物体形状不同。实验步骤如下：
①用细线栓上橡皮泥，悬挂在弹簧测力计下，使橡皮泥缓慢地完全浸没在水中，读出测力计的示数F1。
② 改变橡皮泥的形状，重复上述步骤①，读出测力计的示数F2 ，
③ 比较F1和F2的大小，若相等，说明与形状有关；反之，则说明无关 。
由此设计实验表格如下： 液体种类：水（酒精或盐水）
五、计算题（本大题共2小题，共13分）
23、735s 保温 1161.6Ω
【解析】
（1）设所需时间为t，热胆内水的质量为：
m=ρV=1×103kg/m3×2×10-3m3=2kg
由得：

（2）因为断开S1时，电路中的电阻最大，电流最小，总电压不变，由P=UI知，功率最小，为保温状态。
（3）S1断开时，饮水机处于保温状态，则

同理可得：
R2=48.4Ω
根据串联电路电阻关系可得：
R1=R总-R2=1161.6Ω。
24、（1）4N（2）0.4×103kg/m3 （3）600Pa
【解析】
（1）物块A体积为V=（0.1m）3=0.001m3，
则V排=V-V露=V-===4×10-4m3，
物体A受到的浮力：F浮=ρ水gV排=1×103kg/m3×10N/kg×4×10-4m3=4N；
（2）弹簧恰好处于自然状态时没有发生形变，弹簧对物体没有力的作用，物体受到重力和浮力作用，F浮=G，ρ水gV排=ρ物gV，ρ物=ρ水==0.4×103kg/m3；
（3）物块A刚好完全浸没水中弹簧对A的拉力：
F1=F浮-G=ρ水gV-ρ物gV=1×103kg/m3×10N/kg×10-3m3-0.4×103kg/m3×10N/kg×10-3m3=6N；
由图乙可知：此时弹簧伸长了6cm，则容器内水的深度增量；
水对容器底压强的变化量：Δp=ρ水g△h=1×103kg/m3×10N/kg×0.06m=600Pa。
答：（1）物块A受到的浮力是4N；
（2）物块A的密度大小是0.4×103kg/m3；
（3）水对容器底压强的变化量是600Pa。
六、综合能力题（本大题共3小题，共18分）
25、N 送血 5.04×106J 16W
【解析】
（1）当线圈中的电流从a流向b时，由安培定则可知，线圈的左端为N极，与磁铁N极相排斥，活塞在排斥力的作用下将向右运动；此时阀门K1打开，K2关闭，“动力泵”处于送血状态．
（2）人体吸收的热量：
Q＝cm（t﹣t0）＝4.2×103J/（kg•℃）×60kg×（37℃﹣17℃）＝5.04×106J，
（3）心脏每分钟做的功：
W＝FL＝pSL＝pV＝1.6×105Pa×6000×10﹣6m3＝960J，
心脏的平均功率：．
26、b 30 36.3Ω 3.78×106J 4.2×106J 90%
【解析】
（1）分析开关接a和b的电路组成及电阻关系，根据P＝分析哪种情况电功率大，电功率大的为加热状态，电功率小的为保温状态；已知电热水器的容积，利用密度公式可求得水的质量；（2）由电功率公式的变形公式R＝求出电阻阻值．（3）根据Q＝cm△t可求得水需要吸收多少热量．（4）根据W＝Pt求得需消耗多少电能，利用η＝可求得加热效率．
【详解】
(1)由电路图可知,开关S跳至b触点位置时,两电阻串联,电路电阻较大,开关S跳至a触点位置时,只有电阻R1接入电路,电阻R2被短路,此时电路电阻较小,电源电压U一定,由P＝可知，电阻越大，电路功率越小，电阻越小，电热水器功率越大，因此当开关S跳至b触点位置时，电路阻值较大，电功率较小，电热水器处于保温状态．已知电热水器的容积V＝30L＝30dm3＝0.03m3，由ρ＝可知，水的质量：m＝ρV＝1.0×103kg/m3×0.03m3＝30kg，(2)当开关S跳至a触点位置时,只有电阻R1接入电路，由P＝可知，电阻阻值：R1＝ ＝＝24.2Ω，开关S跳至b触点位置时，两电阻串联，由P＝可知：P保温＝即800W＝ ，解得R2＝36.3Ω；(3)水吸收的热量Q＝cm△t＝4.2×103J/(kg⋅℃)×30kg×(55℃−25℃)＝3.78×106J，(4)由P＝可得,加热状态下,热水器正常工作35min需消耗电能W＝P加热t＝2000W×35×60s＝4.2×106J.加热效率η＝×100%＝×100%＝90%.
27、断开； 48Ω 3：2
【解析】
（1）由电路图可知，开关S断开时，R1与R2串联，电路中的总电阻最大，
电源的电压一定，由P＝可知，电路的总功率最小，电路处于保温状态；
（2）由电路图可知，开关S闭合时，电路为R2的简单电路，电路的总电阻最小，总功率最大，处于加热状态，
由P＝得电路中R2的阻值：
R2＝=＝48Ω；
（3）开关S断开时，R1与R2串联，
由串联电路的电流特点知，I＝I1＝I2，
在串联电路中两电阻的工作时间相同，
由焦耳定律可得，R1、R2所产生的热量：
＝＝=＝．
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
温度/℃
90
91
92
93
94
95
96
97
98
93
98
98
98
饮水机参数
热水温度：≥90 ℃
热胆容积：2 L
额定功率：1000 W
保温功率：40 W
额定电压：220 V
频率：50 Hz
额定电压
220V
容积
30L
加热功率
2000W
保温功率
800W
实验次数
物体的重力G/N
测力计的示数F1/N
测力计的示数F2/N
F1和F2的大小关系
