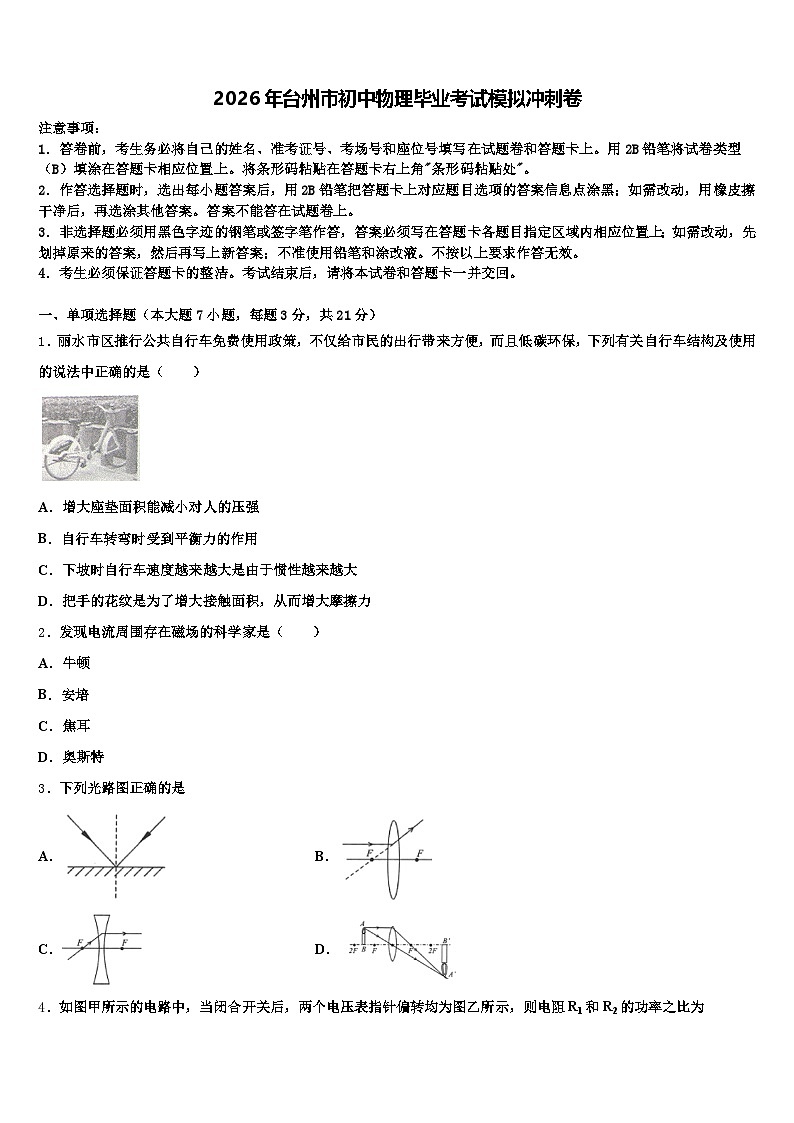

2026年台州市初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份2026年台州市初中物理毕业考试模拟冲刺卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．丽水市区推行公共自行车免费使用政策，不仅给市民的出行带来方便，而且低碳环保，下列有关自行车结构及使用的说法中正确的是（ ）
A．增大座垫面积能减小对人的压强
B．自行车转弯时受到平衡力的作用
C．下坡时自行车速度越来越大是由于惯性越来越大
D．把手的花纹是为了增大接触面积，从而增大摩擦力
2．发现电流周围存在磁场的科学家是（ ）
A．牛顿
B．安培
C．焦耳
D．奥斯特
3．下列光路图正确的是
A．B．
C．D．
4．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2的功率之比为
A．4：1B．5：1C．1：4D．1：5
5．今年《流浪地球》影片大热，激起了同学们对航天科技的浓厚兴趣，选择某种物质作为火箭燃料的首要依据是
A．比热容大B．热值大C．密度小D．电阻小
6．电动机通电后带动其他机器运转，一段时间后，电动机的外壳就会变得烫手，则下列关于能的转化和守恒的说法中正确的是
A．电能全部转化为机械能，总的能量守恒
B．电能一部分转化为机械能，另一部分转化为内能，总的能量守恒
C．电能全部转化为内能，内能守恒
D．电能转化为机械能和内能，机械能守恒
7．下列关于光学现象的描述中不正确的是
A．图甲中，树荫下的阴影是小孔成的像
B．图乙中，放大镜利用了光的折射成像
C．图丙中，桥在水中的倒影是光的反射现象
D．图丁中，三棱镜分解太阳光是光的折射现象
二、填空题（本大题7小题，共21分）

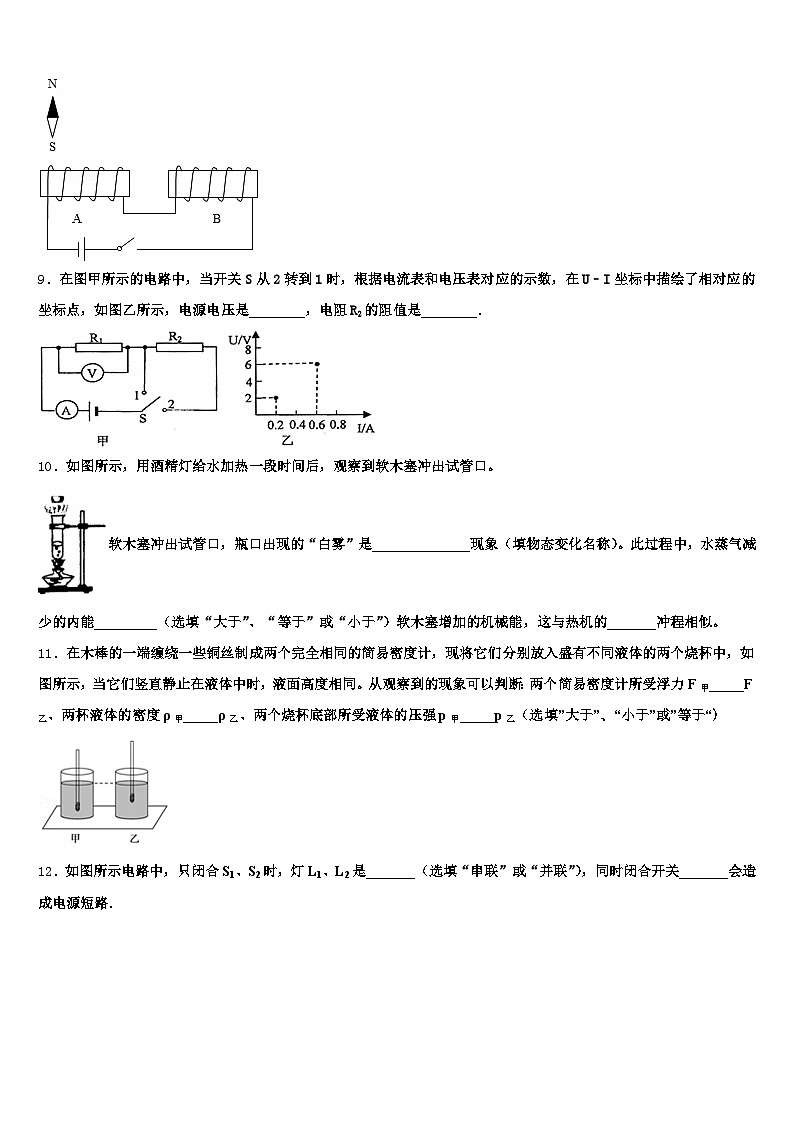

8．如图所示，当电源开关接通后，会发现小磁针的北极向_______（填“左或“右”）偏转，这说明通电螺线管周围存在_______；同时发现可移动的A、B两螺线管相互_______（填“靠近”或“远离”）
9．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是________，电阻R2的阻值是________．
10．如图所示，用酒精灯给水加热一段时间后，观察到软木塞冲出试管口。
软木塞冲出试管口，瓶口出现的“白雾”是______________现象（填物态变化名称）。此过程中，水蒸气减少的内能_________（选填“大于”、“等于”或“小于”）软木塞增加的机械能，这与热机的_______冲程相似。
11．在木棒的一端缠绕一些铜丝制成两个完全相同的简易密度计，现将它们分别放入盛有不同液体的两个烧杯中，如图所示，当它们竖直静止在液体中时，液面高度相同。从观察到的现象可以判断：两个简易密度计所受浮力F甲_____F乙、两杯液体的密度ρ甲_____ρ乙、两个烧杯底部所受液体的压强p甲_____p乙（选填”大于”、“小于”或”等于“）
12．如图所示电路中，只闭合S1、S2时，灯L1、L2是_______（选填“串联”或“并联”），同时闭合开关_______会造成电源短路．
13．如图所示，闭合开关，发现电动机不能转动，此时电压表示数为0.2V，电流表示数为0.5A．调节滑动变阻器，使得电动机正常转动，此时流过电压表示数为2V，电流表示数为1A．则该电动机线圈的电阻是____Ω，电动机正常转动时电动机线圈发热功率为____W，此时该电动机的效率是____．
14．在中央电视台大型科普节目《加油！向未来》中，节目组利用“蛟龙号”将一块边长30cm×20cm×5cm 的长方体泡沫塑料带到马里亚纳海沟的 4810m 处，泡沫塑料将被压成边长9cm×6cm×1.5cm 的长方体，此时“泡沫塑料”受到海水的压强为__________Pa，受到的浮力为________N，如果此时剪断固定“泡沫塑料”的绳子，它将_________（填“上浮”、“下沉”或“悬浮”）．（ρ海水=1.0×103kg/m3, ρ泡沫塑料=20kg/m3,g =10N/kg）
三、作图题（共7分）
15．在如图中，将电源、电流表、电压表三个元件符号填入电路空缺处．要求电键S闭合后：①电流方向如图所示；②电压表测电阻R两端电压．
（_____）
16．在图中，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．
（______）
17．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．
四、实验题（本大题共5小题，共20分）
18．如图所示，是某验小组在做在“观察水沸腾”的实验，根据实验现象，回答下列问题：
①如图甲所示安装实验器材时应按照_____（“自上而下“或“自下而上”）的顺序进行；
②实验小组观察到水沸腾前和水沸腾时水中气泡的情况如图乙所示，图中_____（填“A”或B）是水在腾时的情况．
③在实验过程中，每隔1min记录温度计示数（见表），该实验小组测得水的沸点是_____℃．
④实验小组通过实验及数据分析，得出水沸腾条件：_____且继续吸热，但他发现撤掉酒精灯时，烧杯内的水没有立即停止沸腾，你认为可能的原因_____（写出一条即可）
19．学习小组想探究“通电导体在磁场中受力的大小与导体在磁场中长度的关系”。
探究通电导体在磁场中受力大小与导体在磁场中长度的关系边长不同的矩形线圈2个、足够宽的U形磁铁、弹簧测力计、电源、导线、开关。如图，用弹簧测力计测量矩形线圈a的重力G1，再将a放入磁场中。通电后，弹簧测力计示数变为F1．发现F1小于G1，则磁场对线圈a作用力的方向是_____。换用矩形线圈b，重复步骤（1）中的实验，每次实验时AB边在磁场中的_____相同。记录线圈b受到的重力G2和拉力值F2．应比较_____和_____的关系，得出结论。某次实验时，发现弹簧测力计的示数比该矩形线圈的重力大，你觉得可能的原因是；_____
20．实验室购买了一批规格为“2.5V 1.0W”的小灯泡，小明同学为了检验这批灯泡是否合格，他选择其中一只小灯泡利用图甲所示的电路图进行了实验.
请用笔画线代替导线，将图乙所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）.小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格.
①请指出这个表格设计不合理的地方：____________________________.
②小明操作规范读数正确，根据表中数据，小明通过计算判断该小灯泡不合格，他判断的理由是__________.
③假如生产这种小灯泡钨丝的长度是一定的，则这个小灯泡不合格的原因是钨丝比合格产品小灯泡钨丝______（选填“粗”或“细”）.小明还想探究电流与电阻的关系，于是将甲图中的小灯泡换成电阻，当电阻阻值是5Ω时，电流表示数为0.4A；将5Ω的电阻更换为10Ω电阻后，接着调节滑动变阻器，使_______________________，再读出电流表的示数；多次实验后作出的I-R图像是图中的____________.
A． B． C． D．
21．请解答以下几个实验中与操作相关的问题．
(1)如图甲所示，在用弹簧测力计测量手的拉力的操作中，出现的操作性问题是_____．
(2)如图乙所示的装置，缓慢改变底板与桌面的夹角α，可观察到悬线OA的方向_____(选填“改变”或“不变”)，若要得出重力方向是竖直向下的结论，还应进进行的操作是_____．
(3)如图丙所示的是“探究影响导体电阻大小的因素”的实验电路图，在A、B之间换接不同的电阻丝之前，应先进行的操作是_____，如果观察到换接不同的电阻丝后，灯的亮度变化不明显，可对实验电路进行的有效改进是_____．
22．为了探究平面镜成像特点，小明准备了图甲所示的实验器材：
实验时，小明应选_____作为平面镜（填字母），这样选择的目的是便于_____．为了比较像与物的大小关系，小明应选_____两支蜡烛（填字母）．实验时镜面与桌面必须_____．实验中小明把光屏放在烛焰所成像的位置上，他在光屏上并没有看到烛焰的像，说明平面镜所成的像是_____像．实验结束后，小明无意间从平面镜中看到墙上的电子钟的像如图乙所示，这时的时间是_____．
五、计算题（本大题共2小题，共13分）
23．实验室里有一个标有“6V 3W”的小灯泡L1和一个标有“6V”的小灯泡L2，将它们连接到图甲所示电源电压可调的电路中，其中通过L2的电流与电压的关系如图乙所示，电流表、电压表均使用大量程（0～3A，0～15V），开关均闭合时，滑片P置于最右端时，调节电源电压使小灯泡L2正常发光，电流表的示数为1.3A。求：
（1）L2正常发光时的电阻。
（2）滑动变阻器的最大电阻。
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围。
24．如图所示，小强利用滑轮组在4s内将重100N的货物匀速提升2m，所用拉力F=60N．不计绳重及滑轮与轴之间的摩擦．求
（1）动滑轮所受的重力G；
（2）小强做功的功率P；
（3）滑轮组的机械效率η．
六、综合能力题（本大题共3小题，共18分）
25．如图所示,一个密封的圆台状容器,内装一定质量的水,放在水平桌面上,现把它倒置过来,则（_____）
A．水对容器底的压强变大
B．水对容器底的压力变大
C．容器对桌面的压强减小
D．容器对桌面的压力减小
理由：___________________________________
26．根据图甲、乙、丙演示的实验现象，请你分别说明反映了什么物理规律：
（1）图甲的滚摆实验，说明____；
（2）图乙用食指堵住双耳听到声音更响，说明____；
（3）图丙小明和小华认为火车的运动情况不同，说明____；
（4）图丁这个实验是通过观察____来比较燃料的热值．
27．如1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”.这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具.
磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦.如2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于____________要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________，不用消耗过多的电能或化学能等能量.如3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是___________.小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向______________行驶.
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A．自行车的座垫做得较宽大是为了减小对臀部的压强，故A正确；
B．自行车转弯是受到非平衡力的作用而改变运动状态的，故B错误；
C．上下坡时自行车速度越来越大是因为动能增大，而不是由于惯性越来越大，故C错误；
D．自行车把手的花纹是为了增大接触面的粗糙程度而增大摩擦的．而不是增大接触面积，从而增大摩擦力，故D错误．
2、D
【解析】
根据物理学史知识、物理学家对物理学的主要贡献，分析解答此题．
【详解】
A、牛顿在力学中的贡献非常大，其发现并总结了牛顿第一运动定律，故A不符合题意；
B、安培发现了安培定则，故B不符合题意；
C、焦耳发现了焦耳定律，故C不符合题意；
D、1820年，丹麦物理学家奥斯特发现了电流的磁效应，发现电流周围存在磁场，故D符合题意．
多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．
3、D
【解析】
A．反射是入射光线入射到两种介质的分界面处，返回原介质的情况，图中光线方向错误，故A错误；
B．凸透镜对光有会聚作用，平行于主光轴的光经过凸透镜折射后会聚焦点上，故B错误；
C．凹透镜对光有发散作用，图中的折射光线比原来的入射光线变得会聚，故C错误；
D．图中物距在一倍与二倍焦距之间，成倒立、放大的实像，像距在2倍焦距以外，故D正确．
4、A
【解析】
如图所示电路图为串联电路，V1测量电源电压，V2测量R2两端电压，两个电压表指针偏转均为图所示，则说明量表的量程选择不同，而且V1采用的是大量程，V2采用的是小量程，而大小量程指针指在同一位置时，大量程是小量程的5倍关系，即R2两端电压是电源电压的1/5，所以可得R1两端电压是电源电压的4/5，由串联分压可得R1:R2=4:1，串联电路电流相等且P=I2R得电阻R1和R2的功率之比为4:1，故A正确．
5、B
【解析】
作为火箭燃料必须是燃烧时放出大量的热，运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量．故B正确，ACD错误．
6、B
【解析】
电动机工作时，消耗电能输出机械能，但根据电流的热效应，电机绕圈具有电阻，所以通过电流时会发热，即产生一定的热量，即电动机工作时电能转化为机械能和内能．根据能量守恒的定律，能量不会凭空产生，也不会凭空消失，只会从一种形式转化为另一种形式或在物体间转移，所以消耗的电能等于机械能加上内能．B符合题意．
选B．
重点要理解电能向其它形式的能转化时，除了超导现象以外，都会有内能的产生．
7、A
【解析】
A. 图甲中树荫下的阴影，是树的影子，不是小孔成像，是光沿直线传播形成的，故不正确；
B. 图中所示的透镜能起放大作用，因此是凸透镜，可以矫正远视眼，故正确；
C. 桥在水中的倒影是桥在水面上成的像，属于光的反射，故正确；
D. 三棱镜分解太阳光是光的色散现象，属于光的折射，故正确。
二、填空题（本大题7小题，共21分）
8、左 磁场 靠近
【解析】
根据右手定则判断两个通电螺线管的极性；根据磁极间的相互作用判断小磁针的指向及两螺线管的运动情况。
【详解】
对于B螺线管，根据右手定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向为磁场的N极，所以它的右端为N极左端为S。
同样，对于A螺线管，根据右手定则可判断出螺线管的右端为N极，左端为S。
所以两个螺线管相靠近的一端为异名磁极，相互吸引，故可移动的A、B两螺线管相互靠近。
由于通电螺线管相当于条形磁铁，周围存在着磁场，又A螺线管的左端为S，根据磁极间的相互作用，小磁针的N极会向左偏转。
要确定小磁针的转动方向，首先要判断螺线管的N、S极。本题也可根据螺线管周围磁场的方向判断小磁针N极的指向。
9、6V 20Ω
【解析】
由电路图知道，当S接1时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流；由图乙知道，电源的电压是U=6V，电路中的电流I=0.6A；当S接2时，两电阻串联，电压表测R1 两端的电压，电流表测串联电路的电流；由图乙知道，电阻R2 的两端电压是：
U′=6V-2V=4V，
电路中的电流
I′=0.2A，
所以，R2 的阻值是：
R2 =U′/I′=4V/0.2A=20Ω．
本题考查的是电路的动态分析，涉及到电阻的串联和欧姆定律的应用，解题的关键是开关接1、2时电路变化的判断和由图乙得出对应的电压与电流值．
10、液化 大于 做功
【解析】
（1）水蒸气对软木塞做功，水蒸气的内能减小，温度降低，水蒸气遇冷液化形成的小水滴悬浮在空气中形成“白雾”；
（2）水蒸气对软木塞做功，水蒸气的内能减小，水蒸气的内能转化为软木塞的机械能，由于存在热量的散失，故水蒸气减少的内能大于软木塞增加的机械能，这与热机的做功冲程相似。
11、 等于 小于 小于
【解析】解：由图可知，密度计在甲、乙液体中处于漂浮状态，此时所受浮力等于其重力，即F浮=G，
两密度计完全相同，重力相等，所以密度计在两种液体中所受的浮力相等，F甲=F乙；
甲中密度计排开液体的体积大于乙中密度计排开液体的体积，根据F浮=ρ液gV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙；
液面高度相同，根据P=ρgh可知，甲烧杯底部受到的压强小，即P甲＜P乙；
点睛：本题考查了阿基米德原理、物体的浮沉条件和液体压强公式的应用，利用好物体浮沉条件F浮=G是解题的关键。
12、并联 S1、S2、S3
【解析】
只闭合S1、S2时,电流从电源正极流出,分别经过支路S1、灯泡L1和支路L2、S2，再流回电源负极；因此两灯泡并联；
当闭合开关S1、S2、S3时,电流不经过用电器直接从电源的正极流回电源负极,从而形成电源短路．
13、0.4 0.4 80％
【解析】
当电动机线圈不转，电能全部转化为电阻的内能，
由欧姆定律I=得,线圈的电阻：R===0.4Ω；
电动机的总功率：P总=U总I总=2V×1A=2W，
电动机的发热功率：P热=I2总R=(1A)2×0.4Ω=0.4W，
由公式W=Pt得，电动机的效率：
η=×100%=×100%=×100%=80%
14、4.81×1070.81上浮
【解析】
“泡沫塑料”在4810m处受到海水的压强为：p=ρ海水gh=1.0×103kg/m3×10N/kg×4810m=4.81×107Pa；
泡沫塑料将被压成长方体的体积：V=9cm×6cm×1.5cm=81cm3=8.1×10-5m3，
泡沫塑料受到的浮力：F浮=ρ海水gV排=1.0×103kg/m3×10N/kg×8.1×10-5m3=0.81N；
泡沫塑料的质量：m=ρ泡沫塑料V=20kg/m3×8.1×10-5m3=1.62×10-3kg，
泡沫塑料的重力：G=mg=1.62×10-3kg×10N/kg=1.62×10-2N，
因为1.62×10-2N＜0.81N，即G＜F浮，所以此时剪断固定“泡沫塑料”的绳子，它将上浮．
三、作图题（共7分）
15、
【解析】
要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表测L两端电压，所以电压表与L并联．
【详解】
因为电压表测电阻R两端电压，故电压表与R并联，所以中间一定为电压表，右边一定为电源，并且上边为负极，则左边为电流表，如下图所示：
16、
【解析】
画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按要求画出各个力．
【详解】
因为是光滑的斜面,且绳子处于竖直状态(球与斜面虽然接触但不发生挤压)，所以小球不受摩擦力和支持力的作用；则小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子竖直向上，两个力的作用点都画在球的重心上，这两个力是一对平衡力，大小相等，作图时两条线段的长度相等，如图所示：
17、
【解析】物体沿斜面下滑时，斜面对物体的摩擦力是阻碍物体下滑的，所以摩擦力的方向是沿斜面向上的，如下图所示：
四、实验题（本大题共5小题，共20分）
18、自下而上 A 98 达到沸点 铁圈和石棉网的温度高于水的沸点，水能继续吸热
【解析】
①酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；
②A图气泡在上升过程中气泡体积增大，所以是沸腾时的情况，B图气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况；
③水从第6min开始就保持98℃不再改变，所以沸点就是98℃；
④水沸腾的条件：达到沸点，且继续吸热；酒精灯加热时，铁圈和石棉网的温度升高，高于水的温度，当移开酒精灯时，水还会从铁圈和石棉网吸收热量，继续沸腾．
19、竖直向上 位置 G1-F1 G2-F2 磁场方向发生改变或电流方向发生改变
【解析】
（1）用弹簧测力计测量矩形线圈a的重力G1，再将a放入磁场中，通电后，弹簧测力计示数变为F1．发现F1小于G1，则可判断磁场对线圈a有一竖直向上的力F，此时的磁场力F=G1-F1；
（2）探究通电导体在磁场中受力大小与导体在磁场中长度的关系，则保证线圈在磁场中的位置不变，改变线圈的长度，换用矩形线圈b，记录线圈b受到的重力G2和拉力F2，此时的磁场力F′=G2-F2；比较G1-F1与G2-F2的大小关系，得出结论；
（3）通电导线在磁场中受力的方向与磁场方向和电流方向有关系。当电流方向和磁场方向有一个改变时，通电导线的受力方向将会发生改变，使得弹簧测力计的示数等于线圈重力与磁场力之和，故示数比该矩形线圈的重力大。
20、 设计了电功率的平均值 详见解析 细 电压表的示数为2V D
【解析】
（1）滑动变阻器的滑片向右移动时小灯泡变暗，说明变阻器连入电路的电阻变大，连接变阻器左下角的接线柱，如图所示：
（2）①小灯泡的电压不同，对应的电功率不同，电功率不是一定值，取平均值没有意义，所以，这个表格设计不合理的地方是表中设计了平均电功率；
②由表中数据可知，当电压为2.5V时，对应的电流为0.36A，灯的功率P=UI=2.5V×0.36A=0.9W＜1W，额定电压下小灯泡消耗的功率小，该小灯泡不合格；
③根据P=得到，在额定电压不变的情况下，电功率变小，是因为灯丝的电阻变大导致的，又根据影响电阻大小的因素，在钨丝的长度是一定的情况下，灯丝的电阻变大是因为钨丝的变细所致，故这个小灯泡不合格的原因是钨丝比合格产品小灯泡钨丝细；
（3）当电阻阻值是5Ω时，电流表示数为0.4A，根据欧姆定律得到，此时电阻的电压为U=IR=0.4A×5Ω=2V，因探究电流与电阻的关系时，应保持电阻的电压不变，所以，将5Ω的电阻更换为10Ω电阻后，调节滑动变阻器，使电压表的示数为2V，读出电流表的示数；
探究电流与电阻的关系，保持电压不变，改变电阻，电流和电阻成反比，在四个选项中，只有D正确。
21、使用前，弹簧测力计未校正“0”点 不变 剪断悬线OA，观察小球下落方向 断开开关 在电路中串联一个电流表
【解析】
（1）图甲所示的弹簧测力计指针不在零点，没有调零，不能马上用来测量力的大小，需要先调零；
（2）因为重力的方向总是竖直向下的，所以悬线OA由于受重力的作用就保持竖直方向不变；剪断悬线OA，观察到小球下落的方向，发现小球在竖直向下的重力的作用就会竖直向下运动．
（3）换接不同的电阻丝之前，应断开电路开关；换接不同的电阻丝后，灯的亮度变化不明显，可在电路中串联一个电流表观察电流的变化．
22、G 确定像的位置 BC 垂直 虚 10：1
【解析】
（1）在本实验中要验证像与物体的大小相等，所以应选透明的玻璃作为平面镜，这样可以方便地确定像所在的位置；
（2）他应选用两支相同的蜡烛来验证像与物体的大小相等这一结论；
（3）为了保证像与物体的连线与桌面平行，所以应让镜面与桌面必须垂直；
（4）由于平面镜所成的像是虚像，所以这个像无法用光屏来接收，在光屏上不能成像；
（5）平面镜所成的像与物体关于镜面是对称的，所以在镜中看到像与物体的左右正好相反，故可以从纸的反面来看，可读出正确的读数应为10：1．
五、计算题（本大题共2小题，共13分）
23、（1）6Ω；（2）20Ω；（3）6V-16V
【解析】
（1）由图乙得到小灯泡L2正常发光时，U2=6V，I2=1A， L2正常发光时的电阻R2==6Ω；
（2）由图可知，闭合开关S1、S2、S3，滑片P置于最右端时，滑动变阻器的最大阻值与灯泡L2并联，电流表测干路电流，并联电路中各支路两端的电压相等，且小灯泡L2正常发光，所以电源的电压：U=U1=6V， 并联电路中干路电流等于各支路电流之和，所以通过滑动变阻器的电流：I滑=I-I1=1.3A-1A=0.3A，滑动变阻器的最大阻值：R滑大=20Ω；
（3）①L1的阻值R1==12Ω，通过L1的额定电流I1==0.5A，
串联电路电流相等，所以电路中最大电流为0.5A，由乙图可知当电流为0.5A时，L2两端的电压为2V，所以电源电压U=U1+U2=6V+2V=8V；
②只闭合开关S1时，L1与滑动变阻器串联，L1正常发光时的电流I1=0.5A，L1的阻值为R1=12Ω，总电阻最大值R总最大=12Ω+20Ω=32Ω，电路中总电阻变化范围为12Ω-32Ω，电源电压最小值U=IR=0.5A×12Ω=6V，最大值U=IR=0.5A×32Ω=16V，故电源电压的调节范围为6-16 V；
③闭合S1、 S2，断开S3，滑动变阻器与L2并联再与L1串联，电路的总电阻最小值为12Ω，最大值为12Ω+20Ω=32Ω，也在12Ω-32Ω范围内，所以电压范围也在第②种情况的范围之内；
④当闭合S2和S3时，只有L2接入电路，电源电压为6V时，L2正常发光；
⑤当开关全闭合时，滑动变阻器与L2并联，电源电压为6V，L2正常发光；
综上所述电源电压的调节范围为6V-16V。
答：（1）L2正常发光时的电阻是6Ω；
（2）滑动变阻器的最大电阻是20Ω；
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围是6V-16V。
24、（1）20N （2）60W （3）83%
【解析】
(1)由图可知n=2，
不计绳重及滑轮与轴之间的摩擦,由F=(G+G动)可得动滑轮的重力：
G动=2F−G=2×60N−100N=20N；
(2)绳端移动的距离：s=nh=2×2m=4m，
所做的总功：W总=Fs=60N×4m=240J；
小强做功的功率：P===60W；
(3)滑轮组有用功：W有用=Gh=100N×2m=200J；
滑轮组的机械效率：η=×100%=×100%≈83.3%.
六、综合能力题（本大题共3小题，共18分）
25、A见解析
【解析】
AB. 设如图放置时的底面积为，倒置过来后的底面积为，因为水的体积一定，所以倒置过来后水的高度增大了，则根据液体压强公式p可知，倒置过来后水对容器底的压强变大了，故A正确；
第一次水对容器底的压力：FpS，即水对容器底的压力是以为底面积，h为高的这部分液柱所产生的压力，由图可知这部分液柱比水多，所以水对容器底的压力大于水的重力。如图：
第二次水对容器底的压力：FS，即水对容器底的压力是以为底面积，为高的这部分液柱所产生的压力，由图可知这部分液柱比水少，所以水对容器底的压力小于水的重力。如图：
对比前后两次情况，液体对容器底部的压力将会变小，故B错误；
CD. 且倒置前后容器对桌面的压力等于总重力，重力不变故压力不变，而与水平面的接触面积减小。根据p=可知，对水平桌面的压强变大；故CD错误。
26、动能与重力势能可以相互转化 固体传声的效果比气体好 机械运动具有相对性 杯中水温度的变化大小
【解析】
图甲的滚摆实验，说明动能与重力势能可以相互转化．
图乙用食指堵住双耳听到声音更响，说明固体传声的效果比气体好．
图丙小明和小华认为火车的运动情况不同，说明机械运动具有相对性．
这个实验是通过观察杯中水温度的变化大小来比较燃料的热值．
27、排斥 惯性 重力势能转化为动能 列车开动时带动周围的空气流动，流体流速越大，压强越小，人如果站的太靠近列车，会被“吸入”引发危险 西
【解析】
（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互排斥，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦.
（2）如2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于惯性要保持原来的运动状态，所以会冲上站台；
从能量转换的角度来说，较高时重力势能较大，下行时转化为动能，即当列车出站时从高度较高的地方下行，它的重力势能转化为动能，所以不用消耗过多的电能或化学能等能量.
（3）如3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是：列车运行时带动空气流动，所以靠近列车的地方空气流速大，而流速越大，压强越小，外侧空气流速较慢，压强大，在此压强差的作用下，人若站在近处，会被推向列车而发生危险．
（4）小张乘坐列车时看见两旁的房屋迅速向东退去，它是以自己或列车为参照的，以地面为参照物时，列车正在向西行驶．
点睛：重点是流体压强与流速关系的应用，牢记流速大的地方压强小的规律，中考中也是常出现的题目类型，要能用此特点解释生活中的相关现象．
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
88
90
92
94
96
97
98
98
98
次数
电压U/V
电流I/A
电功率P/W
电功率平均值/W
1
2
0.32
2
2.5
0.36
3
3
0.39
