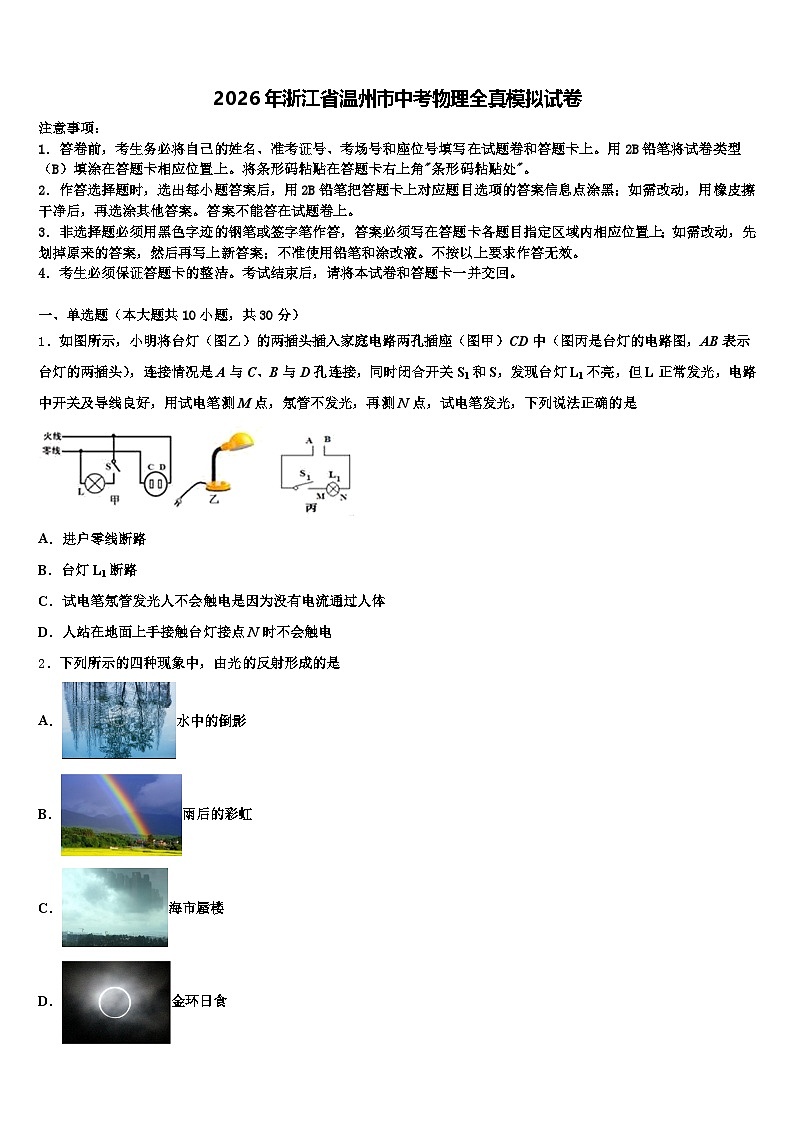

2026年浙江省温州市中考物理全真模拟试卷（含答案解析）

这是一份2026年浙江省温州市中考物理全真模拟试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，下列关于热现象的说法中正确的是，下列关于声现象说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，同时闭合开关S1和S，发现台灯L1不亮，但L正常发光，电路中开关及导线良好，用试电笔测M点，氖管不发光，再测N点，试电笔发光，下列说法正确的是
A．进户零线断路
B．台灯L1断路
C．试电笔氖管发光人不会触电是因为没有电流通过人体
D．人站在地面上手接触台灯接点N时不会触电
2．下列所示的四种现象中，由光的反射形成的是
A．水中的倒影
B．雨后的彩虹
C．海市蜃楼
D．金环日食

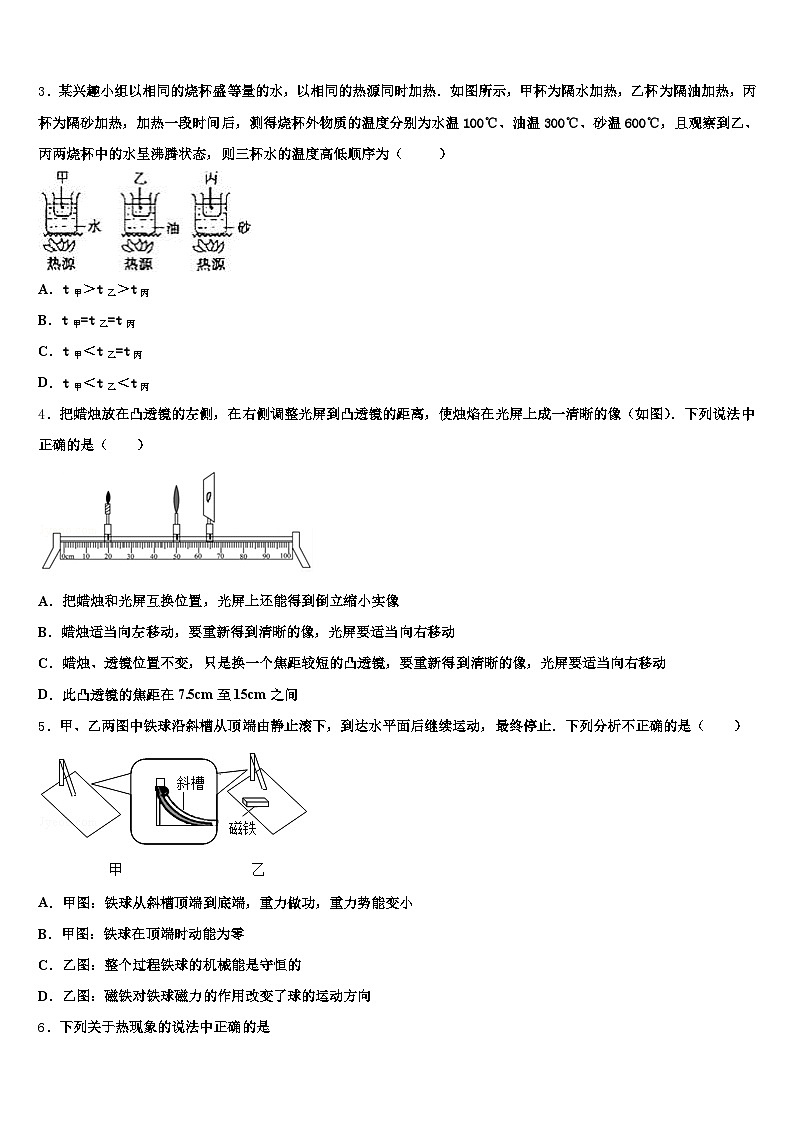

3．某兴趣小组以相同的烧杯盛等量的水，以相同的热源同时加热．如图所示，甲杯为隔水加热，乙杯为隔油加热，丙杯为隔砂加热，加热一段时间后，测得烧杯外物质的温度分别为水温100℃、油温300℃、砂温600℃，且观察到乙、丙两烧杯中的水呈沸腾状态，则三杯水的温度高低顺序为（ ）
A．t甲＞t乙＞t丙
B．t甲=t乙=t丙
C．t甲＜t乙=t丙
D．t甲＜t乙＜t丙
4．把蜡烛放在凸透镜的左侧，在右侧调整光屏到凸透镜的距离，使烛焰在光屏上成一清晰的像（如图）．下列说法中正确的是（ ）
A．把蜡烛和光屏互换位置，光屏上还能得到倒立缩小实像
B．蜡烛适当向左移动，要重新得到清晰的像，光屏要适当向右移动
C．蜡烛、透镜位置不变，只是换一个焦距较短的凸透镜，要重新得到清晰的像，光屏要适当向右移动
D．此凸透镜的焦距在7.5cm至15cm之间
5．甲、乙两图中铁球沿斜槽从顶端由静止滚下，到达水平面后继续运动，最终停止．下列分析不正确的是（ ）
A．甲图：铁球从斜槽顶端到底端，重力做功，重力势能变小
B．甲图：铁球在顶端时动能为零
C．乙图：整个过程铁球的机械能是守恒的
D．乙图：磁铁对铁球磁力的作用改变了球的运动方向

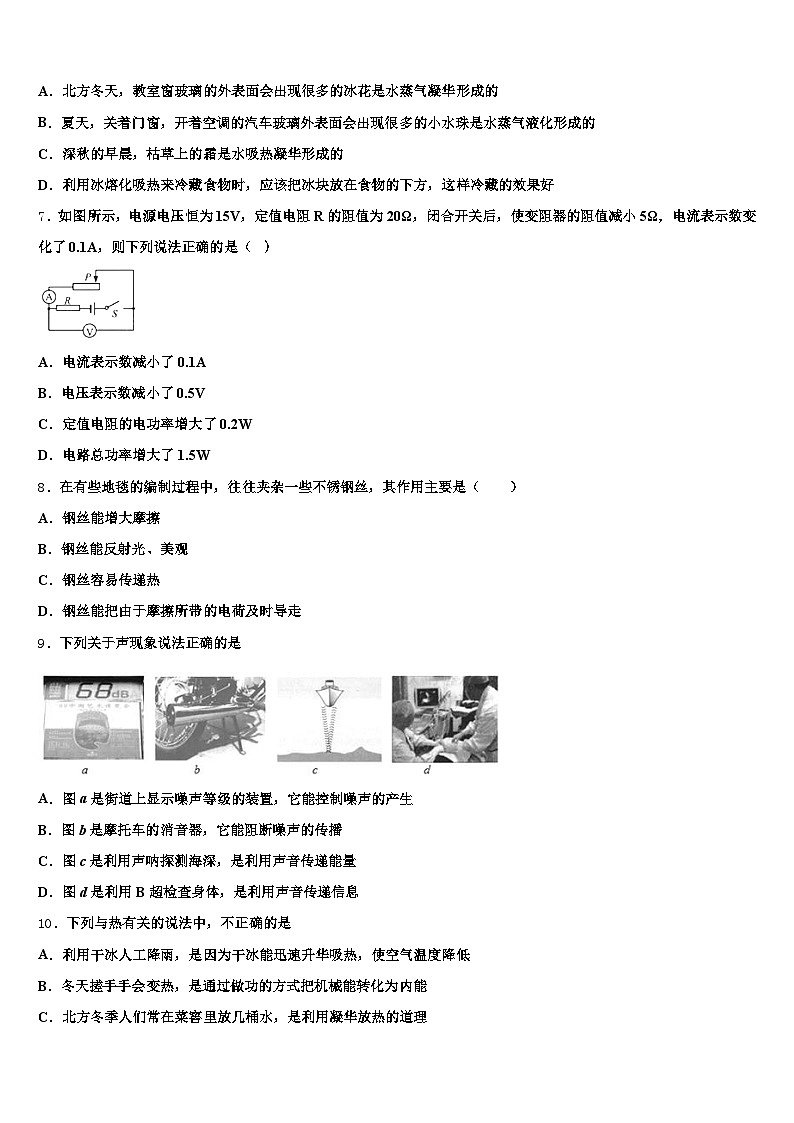

6．下列关于热现象的说法中正确的是
A．北方冬天，教室窗玻璃的外表面会出现很多的冰花是水蒸气凝华形成的
B．夏天，关着门窗，开着空调的汽车玻璃外表面会出现很多的小水珠是水蒸气液化形成的
C．深秋的早晨，枯草上的霜是水吸热凝华形成的
D．利用冰熔化吸热来冷藏食物时，应该把冰块放在食物的下方，这样冷藏的效果好
7．如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（ ）
A．电流表示数减小了0.1A
B．电压表示数减小了0.5V
C．定值电阻的电功率增大了0.2W
D．电路总功率增大了1.5W
8．在有些地毯的编制过程中，往往夹杂一些不锈钢丝，其作用主要是（ ）
A．钢丝能增大摩擦
B．钢丝能反射光、美观
C．钢丝容易传递热
D．钢丝能把由于摩擦所带的电荷及时导走
9．下列关于声现象说法正确的是
A．图a是街道上显示噪声等级的装置，它能控制噪声的产生
B．图b是摩托车的消音器，它能阻断噪声的传播
C．图c是利用声呐探测海深，是利用声音传递能量
D．图d是利用B超检查身体，是利用声音传递信息
10．下列与热有关的说法中，不正确的是
A．利用干冰人工降雨，是因为干冰能迅速升华吸热，使空气温度降低
B．冬天搓手手会变热，是通过做功的方式把机械能转化为内能
C．北方冬季人们常在菜窖里放几桶水，是利用凝华放热的道理
D．被100℃的水蒸气烫伤比被100℃的沸水烫伤更严重，是因为水蒸气液化时放热
二、多选题（本大题共3小题，共12分）
11．嗑瓜子不用牙？真的么？如图所示，利用这个瓜子剥壳器，专业对付黑瓜子、开心果、白瓜子的坚硬外壳，轻轻松松剥瓜子。下面的几组机械中，和这种“瓜子剥壳器”的种类和作用相同的有（ ）
A．钢丝钳B．瓶起子
C．钓鱼竿D．螺丝钉
12．如图所示的电路中，电源电压恒定，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1，则
A．R1：R2＝4：1
B．U1：U2＝3：1
C．当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为1：4
D．当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为3：4
13．下列光路图画法正确的是（ ）
A．
B．
C．
D．
三、填空题（本大题共5小题，共10分）
14．如图甲所示，检查视力时要求人与视力表的距离是5m，现使用一个平面镜，视力表到平面镜的像距为3m，则人到平面镜的距离应该是________m．一束光在空气与透明物质的界面处发生的反射和折射现象，入射光线和折射光线如图乙所示，界面MN的右侧是___________（填选“空气”或“透明介质”），反射角为_________度．
15．如图所示，小华将弹簧测力计一端固定，另一端钩住一木块A，木块下面是长木板。实验时拉着长木板沿水平地面向左运动，读出弹簧测力计示数即可测出木块A所受摩擦力大小，在木板运动的过程中，相对地面木块A是______的（“运动”或“静止”），木块A受到的是 _______（“静摩擦力”或“滑动摩擦力”），拉动速度变大时，弹簧测力计示数_____。（“变大”、 “变小”或“不变”）
16．阳春三月，高邮油菜花盛开，吸引了无数游客．
（1）游客漫步在花海中，穿行于河道间，田埂上“香气袭人知昼暖”，这是因为分子运动的剧烈程度与____________有关．
（2）高楼下“满城尽带黄金甲”，这是因为太阳光照射在油菜花上发生了____________（选填“镜面反射”或“漫反射”）．
17．冰糖葫芦（如图）的制作方法是：将洗净的山楂穿在竹签上，然后将一定量的白糖放入锅中加热，待白糖_______（填物态变化名称）为糖浆后，将山楂蘸上糖浆，等山楂上的糖浆_______（选填“吸收”或“放出”）热量变成固态．
18．2018年8月1日，泰州市区正式实施《烟花爆竹燃放管理条例》．燃放爆竹的噪声主要是爆炸时引起周围空气的____产生的，在市区禁止鸣放爆竹是在____处减弱噪声．
四、计算题（本大题共3小题，共29分）
19．如图所示，为电炖锅的内部简化电路图，电炖锅上有800W快煮和慢炖两档，其工作过程是：按下开关，自动选择800W档将汤煮至沸腾，然后自动跳至慢炖档进行保温慢炖．求：
(1)的阻值是多少?
(2)已知=3，则慢炖档功率多大?
(3)某次炖汤，花了15分钟快煮至100℃，又用了30分钟慢炖，已知汤的质量为2㎏，初温为20℃，汤的比热容为4.0×10J/(kg·℃)，则汤煮至沸腾吸收了多少热量?本次炖汤共消耗了多少电能?
20．家乐牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路．S是热水器的功率选择开关，可选择高、低两档加热功率，、都是发热电阻器．主要的技术指标如下表：
（1）把一箱水温度升高10℃时，水吸收的热量是多少？（C水=4.2×103J/kg·℃）
（2）当热水器在高档正常工作时，电路中的电流是多少?
（3）当热水器在低档正常工作时，电热管在5min内消耗的电能是多少?
21．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]
（1）求出R1，R2的阻值？
（2）水箱中装满初温为20℃的水，加热使温度升高到60℃，水需要吸收多少热量？
（3）在上述加热状态下，热水器正常工作50min需消耗多少电能？加热效率是多少？（小数点后保留一位有效数字）
五、作图题（本大题共2小题，共4分）
22．如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
23．在图中虚线框内标出电源右端的极性（“+”或“–”）和静止小磁针的N极．
（_______）
六、实验探究题（本大题共3小题，共15分）
24．探究磁体与通电螺线管周围的磁场
（1）小明用小磁针探究磁体周围磁场如图1所示，实验时将小磁针先后放在条形磁体周围不同位置处，记录小磁针在各处静止时N极的指向．通过实验可知，磁场具有方向，磁场中各点的磁场方向一般______（选填“相同”或“不同”）．
（2）小红用铁屑探究磁体周围的磁场如图2所示
①将玻璃板平放在磁体上，并在玻璃板上均匀撒上一层铁屑，轻轻敲击玻璃板，铁屑由于______会与玻璃杯分离，铁屑在磁场中被_______成一个个小磁针，从而在磁场中有序地排列起来．观察铁屑的分布情况，利用铁屑将原来_________（存在/不存在）的磁场显示出来．
②再在玻璃板上放一些小磁针，记录这些小磁针静止时N极的指向．
25．小伟要探究“滑动摩擦力的大小与什么因素有关”，他猜想影响滑动摩擦力大小的因素可能有：
①接触面所受的压力大小；
②接触面的粗糙程度；
③接触面积的大小。
接下来小伟通过如图所示实验操作验证他的猜想：
（1）实验中小伟用弹簧测力计水平拉动木块在长木板上做______运动，这样做是根据二力平 衡的知识得出拉力等于摩擦力，从而测出木块所受的摩擦力的大小。
（2）如果小伟要探究猜想②，他应该选择______两幅图所示的步骤来操作，根据图中弹簧测力 计的示数可得出结论：在其他因素相同的情况下，___________，滑动摩擦力越大。
（3）小伟要探究猜想③，他将木块切去一半，重复甲的操作过程，如图丁所示。他比较甲和丁的实验结果，得出结论：滑动摩擦力的大小与接触面积的大小有关。你认为他的结论可靠吗？为什么？ 答：______。
（4）小明仔细观察了小伟的实验过程，发现了一些问题，经过认真分析研究，他们最后把戊图所示的实验装置改进为己图所示装置，利用图己装置进行实验有许多优点，以下______不是其优点（选 填字母）。
A．不需要匀速拉动 B．测力计示数稳定 C．实验更容易操作 D．实验原理更合理
26．同学们在探究“通过导体的电流与哪些因素有关”的实验时，提出了如下猜想：
猜想一：通过导体的电流与导体的电阻有关；
猜想二：通过导体的电流与导体两端的电压有关。
为了验证猜想，准备了如下实验器材：电源、电流表、电压表、滑动变阻器各一个，阻值分别为、、的定值电阻各一个，开关及导线若干。实验电路如图所示。请你完成下列内容：
（1）根据图所示的实验电路，画出电路图；
（__________）
（2）为了验证猜想一，小欣同学先把的电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下的电阻，改换阻值为的电阻继续实验，闭合开关，电压表示数如图所示，其示数为______V；要正确完成这次实验，接下来她应将滑动变阻器的滑片向______（选填“”或“”）端移动，使电压表的示数为______V。
（3）设计出探究“猜想二”的记录数据表格。
（__________）
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、若进户零线断路，则灯泡L也不会发光，故A错误；
B、由题知，A与C、B与D孔连接，同时闭合开关S1和S，发现台灯L1不亮，但L正常发光，电路中开关及导线良好，用测电笔测M点，氖管不发光，说明M点与火线不通；再测N点，测电笔发光，说明N点与火线相连，N点与火线间是完好的，则可以断定是台灯L1断路；故B正确；
C、在试电笔的构造中，有一个1MΩ以上的高值电阻，在使用试电笔测火线时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故；故C错误；
D、人站在地面上手接触台灯接点N时，N点与火线相通，接触时会触电，故D错误。
2、A
【解析】
A、水中的倒影，属于平面镜成像，是由光的反射形成的，故A符合题意；
B、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散，所以说雨后的天空出现彩虹是由光的色散形成的，故B不符合题意．
C、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故C不符合题意．
D、日环食是由于光的直线传播，月亮转到了地球和太阳之间，月亮挡住了太阳照向地球的光，月球较小而不能全部遮掩太阳形成的，所以我们就看不见全部的太阳，只看到部分太阳的光环，故D不符合题意．
3、B
【解析】
以相同的烧杯盛等量的水，以相同的热源同时加热．甲杯中水的温度达到100℃，由于与杯外水的温度相同，不能继续吸热，所以甲杯中水不沸腾；乙和丙杯中的水沸腾，说明此时两杯中水的温度为沸点100℃，水沸腾时吸收热量但温度不再升高．因此三杯水的温度相同，故D正确为答案．
4、D
【解析】
A．由图可知，此时成的是倒立、缩小的实像；把蜡烛和光屏互换位置，根据光路可逆可知，光屏上还能得到倒立、放大的实像，故A错误；
B．蜡烛适当向左移动，物距变大，像距应减小，要重新得到清晰的像，光屏要适当向左移动，故B错误；
C．蜡烛、透镜位置不变，即物距保持不变，只是换一个焦距较短的凸透镜，则此时的像距会变小，要重新得到清晰的像，光屏要适当向左移动，故C错误；
D．由图可知，此时成的是倒立、缩小的实像，则u＞2f，f＜v2f，带入数据得：30cm＞2f，f＜15cm＜2f，解得：7.5cm＜f＜15cm，故D正确．
故选D．
要熟记凸透镜成像的规律，特别搞清物距与像距之间的关系是解答此题的关键．
5、C
【解析】
（1）根据力是否做功的两个必要条件做功的条件和势能大小的影响因素分析解答；
（2）根据动能大小的影响因素分析解答；
（3）不计空气阻力和摩擦阻力时，机械能没有转化为内能，机械能守恒．
（4）力可以改变物体的形状，也可以改变物体的运动状态．
【详解】
A、甲图：铁球从斜槽顶端到底端，铁球在重力的方向上通过了距离，所以重力做功；同时因为此过程中铁球质量不变，高度降低，所以重力势能变小．故A正确；
B、甲图：铁球在顶端时处于静止状态，速度为零，故动能为零．故B正确；
C、乙图：铁球从斜槽顶端到底端，整个过程铁球需要克服空气阻力和摩擦阻力做功，一部分机械能转化为内能，所以机械能是不守恒的，故C错误；
D、乙图：磁铁对铁球磁力的作用改变了球的运动方向．故D正确．
故选C．
该题考查了做功的条件、机械能的转化、力的作用效果等，是一道综合题，但总体难度不大，掌握基础知识即可正确解题．
6、B
【解析】
A. 冬天温度较低，室内空气中的水蒸气遇到冷的玻璃液化形成小水珠，附在玻璃的内表面上。故A错误。
B. 夏天，关着门窗，开着空调的汽车内温度比较低，车外空气中的水蒸气遇到温度比较低的玻璃液化形成小水珠会在玻璃外表面出现。故B正确。
C. 霜是小冰晶，是空气中的水蒸气在深秋的夜间，遇到极冷的空气后，迅速放出大量的热量，直接变成的固体小冰晶；属于凝华现象。故C错误。
D. 冰块熔化时要吸热，导致冰块周围空气温度较低，而冷空气密度较大，会向下运动，使空气形成对流，故应将冰块放在食物的上方。故D错误。
故选B.
7、D
【解析】
由图可知，变阻器R变与R串联在电路中，电压表测滑动变阻器两端电压，电流表测电路中电流；A、使变阻器的阻值减小5Ω，根据串联电路的电阻特点可知总电阻变小，由于电源电压不变，根据I＝可知电路中电流变大，所以电流表示数变化了0.1A，应是增大0.1A，故A错误；B、设原来变阻器接入电路的阻值为R变，变阻器的阻值减小5Ω后，此时变阻器接入电路的阻值为R变-5Ω，由题意可知：△I＝I2-I1＝0.1A，即：＝0.1A，所以：＝0.1A，解得：R变＝10Ω，R变＝-45Ω（舍去），所以，I1＝＝0.5A，I2＝＝0.6A，则电压表示数变化量：△U变＝I2（R变-5Ω）-I1R变＝0.6A×（10Ω-5Ω）-0.5A×10Ω＝-2V，所以电压表示数减小了2V；故B错误；C、定值电阻电功率的增大量：△P1＝I22R-I12R＝（0.6A）2×20Ω-（0.5A）2×20Ω＝2.2W，故C错误；D、总功率的增大量：△P＝UI2-UI1＝15V×0.6A-15V×0.5A＝1.5W，故D正确．故选D．
点睛：（1）由图R与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测的电路中电流，根据欧姆定律判断电流表示数变化情况；（2）根据串联电路的特点和欧姆定律先求出变阻器连入电路的阻值，然后分别根据电功率公式求出功率．
8、D
【解析】
当人在地毯上走过时，脚与地毯之间相互摩擦会使地毯带上电荷，带电体会吸引灰尘等轻小物体，如果加一些不锈钢丝可以将由于摩擦而使地毯所带的静电导入大地，使地毯不易沾上灰尘．
9、D
【解析】
A. 图a是街道上显示噪声等级的装置，它只能监测噪声的大小，而不能控制噪声的产生，砟错误；
B. 图b是摩托车的消音器，是在声源处防治噪声，故B错误；
C. 图c是利用声呐探测海深，是利用声音在均匀介质中传播速度不变的特征，属于传递信息的范畴，故C错误；
D. 图d是利用B超检查身体，是利用超声在身体不同内脏界面发生反射工作的，是利用声音传递信息，故正确、
故选D．
点睛：声音有传递信息和能量两类作用．
10、C
【解析】
A、利用干冰人工增雨，是因为干冰能迅速升华吸热，使空气温度降低，故A正确；
B、冬天搓搓手手会变热，是通过做功的方式把机械能转化为内能，故B正确；
C、冬天在菜窖中放几桶水，水受冷就会凝固，凝固要放出热量，使菜窖的温度不至于过低而将菜冻坏。故C错误；
D、被100℃的水蒸气烫伤比100℃的沸水烫伤更严重，是因为水蒸气液化时放出热量，故D正确。
二、多选题（本大题共3小题，共12分）
11、AB
【解析】
题干中的“瓜子剥壳器”为省力杠杆，省力但要多移动距离。
AB、我们在使用钢丝钳、瓶起子时都是为了省力，并且在使用的过程中都是动力臂大于阻力臂，所以它们都是省力杠杆，符合题意；
C、我们在使用钓鱼竿时，动力臂小于阻力臂，所以它是费力杠杆，费了力但省距离，不符合题意；
D、螺丝钉实际上是变形的斜面，不属于杠杆，不符合题意。
故选：AB。
12、BD
【解析】
（1）若甲、乙均为电压表时，闭合开关S，R1和R2串联，
电压表甲测电源电压，则：U甲=U，电压表乙测R2的电压，则：U乙=U2，
由题知，U甲：U乙=4：1，根据串联电路的电压规律，R1、R2的电压之和等于电源电压U，
则有：，
解得：，故选项B正确；
由串联分压原理可得：R1：R2=U1：U2=3：1；故选项A错误；
（2）若甲、乙均为电流表时，断开开关S，R1和R2并联，电流表乙测总电流，电流表甲测R2的电流，
因并联电路各支路两端电压都相等，
所以由可知，通过R1和R2的电流之比等于电阻的反比，
则I1：I2=R2：R1=1：3﹣﹣﹣﹣﹣①，
根据并联电路电流的规律，结合①式可得乙电流表示数为：
，
故当开关S断开，甲、乙两表为电流表时，两表的读数之比：
．
故C错误，D正确．
故选BD．
13、ABCD
【解析】
AB、根据凸透镜的三条特殊光线可知，平行于主光轴的光线经凸透镜折射后将过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴，故AD正确；CB、根据凹透镜的三条特殊光线可知，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，故CD正确；
故选ABCD.
点睛：根据凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
三、填空题（本大题共5小题，共10分）
14、2 空气 48
【解析】
视力表的像到平面镜的距离是3m，根据平面镜成像特点，视力表和视力表的像之间的距离是6m，检查视力时眼睛离视力表的像距离是5m，所以人站在平面镜和视力表之间，视力表在人身后1m，那么人到镜子的距离为3m−1m=2m；
光在空气与某透明物质的界面处发生了反射和折射现象，其光路及夹角如图所示，入射光线与界面的夹角大于折射光线与界面的夹角，则入射角小于折射角，由于空气中的角度总是大的，故界面右侧为空气；由入射角等于反射角可知，反射角等于90°-42°=48°．
15、 静止 滑动摩擦力 不变
【解析】在木板运动的过程中，相对地面木块A是静止的。由于长木板相对于A向左运动，木块A受到的是滑动摩擦力。拉动速度变大时，木块A保持静止，处于平衡状态，拉力与摩擦力大小相等，因为压力大小和接触面的粗糙程度不变，则弹簧测力计示数不变。
16、温度 漫反射
【解析】
（1）游客漫步在花海中，穿行于河道间，田埂上“香气袭人知昼暖”，是菜花的香味分子不停地做无规则的运动，运动到空气中被人们闻到了香味，这种现象叫扩散现象．温度越高，分子运动越剧烈，所以天气晴暖，香气更浓
（2）我们能从各个不同的角度欣赏油菜花，说明反射光线向各个方向的都有，是发生了漫反射现象；
17、熔化 放出
【解析】
物质从固态变成液态的过程叫熔化；物质从液态变成固态的过程叫凝固．白糖吸热变为糖浆的过程是熔化现象；将山楂蘸上糖浆，等山楂上的糖浆放热凝固变为固态．
18、振动 声源
【解析】
声音是由物体的振动产生的，炮竹声是炮竹爆炸时引起空气的振动发出声音；减弱噪声的方法有：在声源处减弱噪声、在传播过程中减弱噪声、在人耳处减弱噪声，在市区禁止鸣放爆竹是在声源处减弱噪声．
四、计算题（本大题共3小题，共29分）
19、 (1)60.5Ω (2)200W (3)6.4×105J 0.3kW·h或1.08×106J
【解析】
（1）当开关S接“a”位置时，电路为R1 的简单电路，电路的总电阻较小，由 知道，电压一定时，电阻越小，电功率越大，即此时电炖锅处于加热快炖状态，功率是800W；所以，的阻值是： =60.5 Ω；
（2）当开关S接“b”位置时，电路为R1 与R1形成串联电路，又因为=3，所以，电路的总电阻是：R总=R1+R2=4 R1=60.5×4Ω=242Ω，此时电路的总功率即慢炖档功率是： =200W；
（3）根据题意知道，汤吸收的热量是：Q吸 =cm（t-t0）=4.0×103 J/（kg•℃）×2kg×（100℃-20℃）=6.4×105 J，
本次炖汤电炖锅共消耗的电能是：W=P加热 t1+P慢t2=800W×15×60s+200W×30×60s=1.08×106 J．
20、（1）8.4×105J；（2）10A；（3）163350J．
【解析】
(1)水的质量：
m=ρV=1.0×103kg/m3×20×10−3m3=20kg，
水吸收的热量：
Q=cm△t=4200J/(kg⋅℃)×20kg×10℃=8.4×105J，
(2)高档功率是2200W，电路中的电流：
I1===10A；
(3)R1阻值：
R1===22Ω，
与2接通是低温档，两电阻串联，由低温档功率1210W，
总电阻：
R===40Ω，
R2的阻值：
R2=R−R1=40Ω−22Ω=18Ω，
电路中电流：
I2===5.5A，
R2在5min内消耗的电能：
W=I22R2t=(5.5A)2×18Ω×5×60s=163350J.
21、（1）22Ω；58Ω（2）5.04×106J（3）6.6×106J ；76.4%
【解析】
（1）当开关S接a时，电路为R1的简单电路，此时电路的电阻较小，电路的总功率最大，是加热状态，根据得，R1的阻值：
；
当开关S接b时，R1，R2串联在电路中，是保温状态，则两电阻的总电阻为：
，
故R2阻值为：R2=80Ω-22Ω=58Ω；
（2）根据得，水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×30kg×（60℃-20℃）=5.04×106J；
（3）加热50分钟消耗的电能：
W=P加热t=2200W×50×60s=6.6×106J；
则加热效率：
．
五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】分析：根据杠杆平衡的条件，，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。因此先确定最长的力臂，即离支点最远的点；然后过动力作用点做垂直于杠杆的作用力即可。
解答：由图可知，OB大于OA，故根据杠杆平衡条件可知，最长的力臂为OB时，动力最小，过B点作垂直于OB的作用力F，要使杠杆平衡，其方向应该向上。如图所示：
【点睛】由杠杆的平衡条件，杠杆中最小作用力问题，可以转化为最大力臂问题，解题的关键是找出最长的力臂。
23、
【解析】
已知通电螺线管的左端为N极，右端为S极．根据右手螺旋定则,伸出右手,使右手大拇指指向通电螺线管的N极(左端)，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流向右端的，所以电源的左端为正极，右端为负极．由磁极间的相互作用可知，小磁针的左端为N极，右端为S极．
如图所示：
六、实验探究题（本大题共3小题，共15分）
24、不同 惯性 磁化 存在
【解析】
(1)磁场是有方向的，在磁场的不同位置，其磁场方向一般不同．
(2) 轻轻敲击玻璃板，玻璃板振动，铁屑由于惯性仍保持静止会与玻璃杯分离，铁屑在磁场中会被磁体磁化，成为一个个小磁针，从而在磁场中有序地排列起来．
磁场虽然看不到、摸不着，但客观存在于磁体周围空间，从铁屑分布情况可以看出磁场的大致分布情况，铁屑分布较密的地方磁场较强，铁屑分布较疏的地方磁场较弱．
25、匀速直线 甲丙 接触面越粗糙 不可靠 D
【解析】
（1）实验中小伟应该用弹簧测力计水平匀速直线拉动木块在长木板上滑动，这时拉力和摩擦力是一对平衡力，摩擦力等于拉力；
（2）要探究摩擦力大小与接触面的粗糙程度的关系，需使压力大小和接触面积大小相同，改变接触面的粗糙程度，所以应选择甲图和丙图；由图知，在其他因素相同的情况下，接触面越粗糙，滑动摩擦力越大；
（3）要探究摩擦力大小与接触面积的大小的关系，需使压力大小和接触面的粗糙程度相同，改变接触面积的大小，而小伟将木块切去一半，则在接触面积变化的同时，压力也发生了变化，所以得出错误结论；
（4）在此实验中，很难控制拉动木块做匀速直线运动，测力计的示数不稳定，读数较困难，而乙图不需要做匀速拉动，木块始终保持静止状态，弹簧测力计的示数就很稳定，实验更容易操作，但是它们的实验原理是相同的，都是二力平衡，故D符合题意；
26、 2.5 2 电阻一定
【解析】
根据题中“同学们在探究“通过导体的电流与哪些因素有关”的实验时，……为了验证猜想一，设计出探究“猜想二”的记录数据表格。”可知，本题考查了电路图作图，实验操作，实验数据记录表格设计。电流与电压和电阻有关，在探究电流与电阻关系时要控制定值电阻两端电压一定，改变定值电阻的大小；在探究电流与电压关系的实验中要控制电阻不变，改变定值电阻两端电压；实验要测得不同电压下通过定值电阻的电流，由此设计表格。
【详解】
（1）根据图所示的实验电路，画出电路图如下：
（2）由图可知，电压表选用0~3V量程，分度值为0.1V，示数为2.5V；
探究电流与电阻的关系时，应保持电阻两端电压不变。由题意可知，拆下5Ω的电阻，改换阻值为10Ω的电阻继续实验，闭合开关，电压表示数变大。由串联分压原理可知，应增大滑动变阻器分得的电压，应增大滑动变阻器接入电路的阻值，将滑动变阻器的滑片向A端移动，使电压表的示数为2V。
（3）探究“猜想二”通过导体的电流与导体两端的电压有关。应控制电阻一定，测量不同电压下通过定值电阻的电流大小，设计表格如下：
电阻一定
额定电压（V）
220
发热电阻类型
电热管
输入功率一档（W）
2200
输入功率二档（W）
1210
温度范围（?）
20-78
容积（L）
20
额定电压
220V
容量
30kg
加热功率
2200W
保温功率
605W
电压
电流
电压
电流
