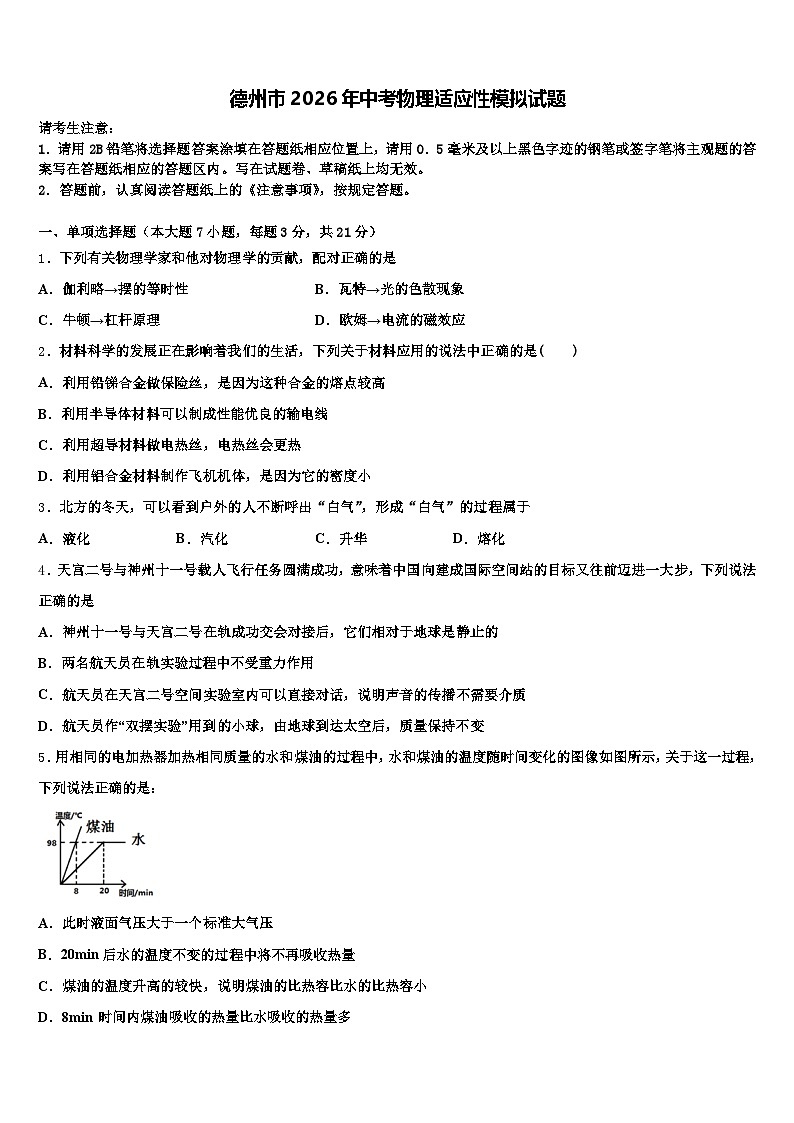

德州市2026年中考物理适应性模拟试题（含答案解析）

这是一份德州市2026年中考物理适应性模拟试题（含答案解析），共16页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列有关物理学家和他对物理学的贡献，配对正确的是
A．伽利略→摆的等时性B．瓦特→光的色散现象
C．牛顿→杠杆原理D．欧姆→电流的磁效应
2．材料科学的发展正在影响着我们的生活，下列关于材料应用的说法中正确的是( )
A．利用铅锑合金做保险丝，是因为这种合金的熔点较高
B．利用半导体材料可以制成性能优良的输电线
C．利用超导材料做电热丝，电热丝会更热
D．利用铝合金材料制作飞机机体，是因为它的密度小
3．北方的冬天，可以看到户外的人不断呼出“白气”，形成“白气”的过程属于
A．液化B．汽化C．升华D．熔化
4．天宫二号与神州十一号载人飞行任务圆满成功，意味着中国向建成国际空间站的目标又往前迈进一大步，下列说法正确的是
A．神州十一号与天宫二号在轨成功交会对接后，它们相对于地球是静止的
B．两名航天员在轨实验过程中不受重力作用
C．航天员在天宫二号空间实验室内可以直接对话，说明声音的传播不需要介质
D．航天员作“双摆实验”用到的小球，由地球到达太空后，质量保持不变
5．用相同的电加热器加热相同质量的水和煤油的过程中，水和煤油的温度随时间变化的图像如图所示，关于这一过程，下列说法正确的是：
A．此时液面气压大于一个标准大气压
B．20min后水的温度不变的过程中将不再吸收热量
C．煤油的温度升高的较快，说明煤油的比热容比水的比热容小
D．8min 时间内煤油吸收的热量比水吸收的热量多

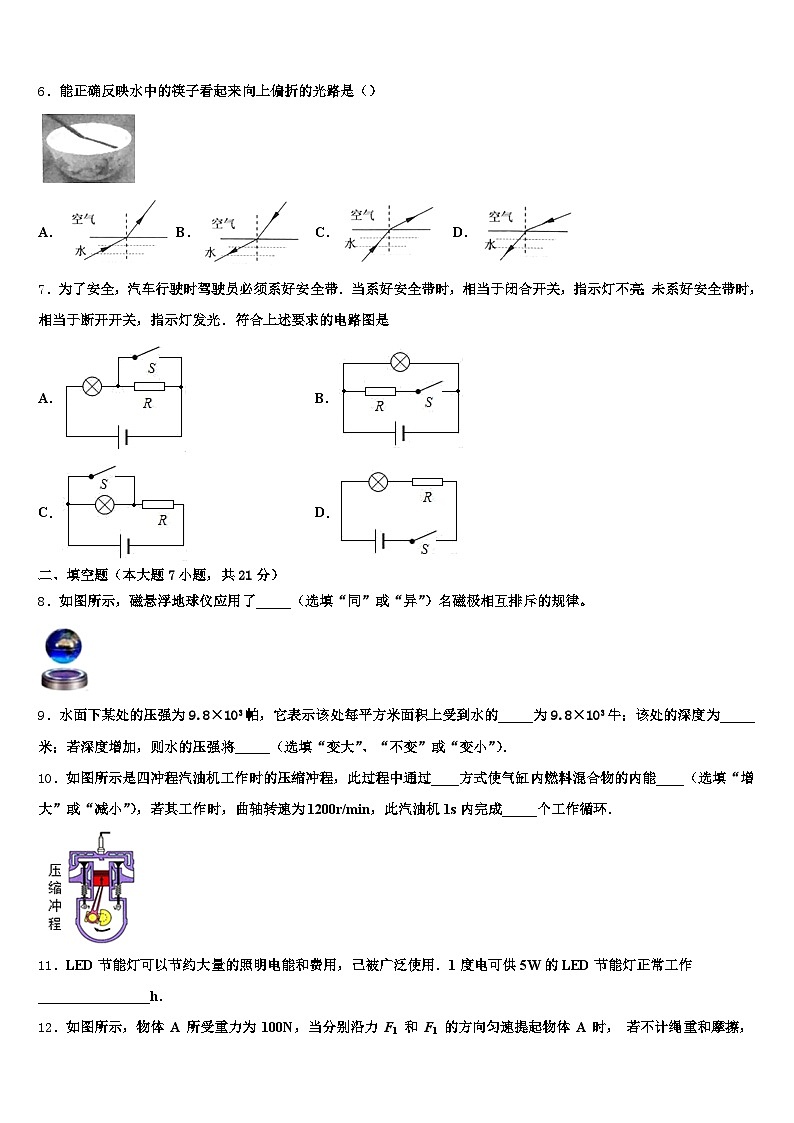

6．能正确反映水中的筷子看起来向上偏折的光路是（）
A．B．C．D．
7．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是
A．B．
C．D．
二、填空题（本大题7小题，共21分）
8．如图所示，磁悬浮地球仪应用了_____（选填“同”或“异”）名磁极相互排斥的规律。
9．水面下某处的压强为9.8×103帕，它表示该处每平方米面积上受到水的_____为9.8×103牛；该处的深度为_____米；若深度增加，则水的压强将_____（选填“变大”、“不变”或“变小”）．
10．如图所示是四冲程汽油机工作时的压缩冲程，此过程中通过____方式使气缸内燃料混合物的内能____（选填“增大”或“减小”），若其工作时，曲轴转速为1200r/min，此汽油机1s内完成_____个工作循环．
11．LED节能灯可以节约大量的照明电能和费用，己被广泛使用．1度电可供5W的LED节能灯正常工作________________h．
12．如图所示，物体 A 所受重力为 100N，当分别沿力 F1 和 F1 的方向匀速提起物体 A 时， 若不计绳重和摩擦，则 F1_____F1．若实际提升物体的拉力 F1=110N，10s 将 A 物体匀速提 升 4m，则拉力 F1 的功率为__________W．若将此滑轮改成动滑轮匀速提升同样的重物，则机械 效率将______
13．轮船是采用增大__________的方法增大可利用的浮力；潜水艇是靠改变自身的__________实现上浮和下沉的．
14．如图所示，电阻箱的读数为________Ω。
三、作图题（共7分）
15．图中，物体漂浮在水面上，请作出物体受到的重力G和浮力F的示意图．
（____）
16．请作出图中，滑轮组最省力的绕线方法．
17．请作出图中：① 物体A所受重力G的示意图；② 力F的力臂L．
四、实验题（本大题共5小题，共20分）
18．小刚同学在做“用伏安法测电阻”的实验中，设计出了如图甲所示的电路图，图乙是未连接完整的实物图，用到的实验器材有：两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）请你按图甲所示的电路图，以笔画划线代替导线，将图乙中的电路连接完整；
（_________）
（2）实验前为了保护电路，滑动变阻器的滑片应置于_____端（选填“A”或“B”）；
（3）闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，其原因可能是_____（填符号）；
A．滑动变阻器R断路 B．滑动变阻器P短路 C．Rx断路 D．Rx短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙所示，则通过Rx的电流大小为_____A，它的阻值是_____Ω（结果保留1位小数）：
（5）某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻Rx的阻值，其表达式为Rx＝_____。
19．如图小明在甲、乙两个完全相同的玻璃瓶内放入两电阻丝，瓶中插入温度计，完成下列实验。
（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时：
①本实验使用了控制变量的科学方法：通过两电阻丝串联的方式，控制通电时间和_____相同；还使用了转换的科学方法：把产生的热量转换为_____，为了保证这种转换的科学性，实验中采取的措施是：在两玻璃瓶内放入_____和初温相同的_____（选填“同种”或“不同”）液体，转换的理论依据是公式Q＝cm△t。
②对于甲、乙两电阻丝，小明分别选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜为甲电阻丝与_____为乙电阻丝进行对比。
③加热一段时间后，乙瓶温度计示数上升较快，由此，得出的结论是_____。
（2）小明想利用该装置继续探究不同物质的吸热能力：
①实验器材需要作出的调整是：在甲、乙两瓶中放入质量、初温都相同的_____（选填“同种”或“不同”）液体，将两瓶中的电阻丝换成电阻值_____（选填“相同”或“不同”）的电阻丝。
②一段时间后，小明观察到乙瓶内温度计示数高一些，据此判断“乙瓶内液体吸收的热量多”。他的判断是_____（填“正确”或“错误”）的，判断的理论依据是公式Q＝_____。
20．如图甲所示，小明观察到电工在攀爬电线杆检修电路时，脚上套有如图乙所“神奇装备”——脚扣， 当脚踩上去时它竟能被杆紧紧“锁住"而不下滑．为了探究其中的奥秘，他设计了如图丙的实验装置．其中，塑料套筒上固定有横杆，套筒可以沿竖杆上下自由滑动，那么影响被锁住的因素有哪些呢?小明做出了如下猜想：
猜想一：可能与套筒上所挂的物重有关；
猜想二：可能与所挂物体距竖杆的距离有关．
他的探究过程及分析如下：
（1）实验时，先在横杆上挂相同个数的钩码，改变悬挂位置，观察现象并记录，这是为了验证猜想____是否正确．
（2）改变钩码个数，移动悬挂位置，分别记录三次套筒被锁住时钩码离竖杆的最小距离．实验现象及数据
（3）由前四次实验可知：当横杆上挂相同重物时，重物距竖杆越__，越容易被锁．
（4）分析第5、6、7次实验数据发现，横杆上所挂的物重越小，被锁住的最小距离越_______．
（5）小明结合所学知识对其中的道理进行了如下分析：套筒及横杆相当于一个杠杆，如图丁所示，当套筒被锁住时，A为支点，L1、L2为动力臂和阻力臂，根据____条件，当F1和L2一定时，L1越大，套筒上B点受到竖杆的支持力F2就越大，因为物体间力的作用是相互的，所以套筒对竖杆的压力也越大，从而使竖杆给套筒的____力越大，这个力的方向是____，最终可阻碍套筒下滑，从而将它锁住．
（6）你认为影响套筒被锁住的因素还有____（写一条即可）．
21．如图是小琳探究平面镜成像特点的实验装置．
（1）其中“甲”图是玻璃板，而“乙”图是平面镜，你认为小琳应该选择_____图进行实验更合理，该实验在环境较_____（选填“亮”或“暗”）进行效果更好．
（2）实验中，她在玻璃板前放置点燃的蜡烛A，将未点燃的蜡烛B放在玻璃板后并来回移动，通过在玻璃板的_____（选填“A”或“B”）侧观察，直到B与A的像完全重合．如果移去未点燃的蜡烛，并在其所在的位置上放一光屏，则光屏上_____（填“能”或“不能”）得到蜡烛的像．
22．小晋在实验室利用天平（含砝码）、量筒、烧杯和细线等器材，对某种合金和水的密度进行了探究：
（1）小晋首先对该种合金材料制成的不同合金块进行探究。
①将天平放在水平桌面上并将游码归零后，若指针静止时位置如图1A所示，则应将平衡螺母向_____（选填“左”或“右”）端调节；
②图1B是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为_____g；
③图1C是他用量筒测量②中合金块体积的情景，则该合金块的体积是_____cm3；
④通过上述探究，则该合金块的密度是为_____g/cm3。
（2）小晋接着对水进行探究，描绘出质量与体积的关系图线如图1D中甲所示。他分析后发现，由于误将烧杯和水的总质量当成了水的质量，导致图线甲未经过坐标原点。由此推断：水的质量与体积的关系图线应是_____（选填图D中“乙”、“丙”或“丁”）。
（3）小晋还想用“排水集气法”探究空气密度，装置如图2所示。主要的实验步骤如下：
①用电子天平测出打足了气的篮球质量m1；
②测量出集气瓶的内径并算出其内部横截面积S；
③集气瓶装满水，口朝下放在水槽内，带夹导管一端连接篮球的气嘴，另一端放在瓶内，准备排水集气；
④轻轻松开导管夹，让篮球内的空气进入集气瓶，在篮球体积没有明显减小前，停止放气；
⑤测出放气后篮球的质量m2；
⑥调整瓶的高度，使瓶内外水面相平，测量瓶内空气柱的高度h，此时瓶内气压（________）选填“大于”、“等于”或“小于”）瓶外气压，瓶内空气密度等于瓶外空气密度；
⑦利用密度公式算出集气瓶内空气密度。则空气密度的表达式为ρ＝_____。（用所测物理量表示）
五、计算题（本大题共2小题，共13分）
23．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：加热过程中水吸收的热量；此过程电热淋浴器的热效率．
24．如图所示，重为800N的物体放在水平地面上，物体的底面积为0.04m2，搬运工人用重为240N滑轮组将物体匀速提升，工人所用的拉力F为400N，物体在10s上升了4m。 求：
未提物体时，物体对水平地面的压强。滑轮组的机械效率为多少？拉力F所做的功的功率为多少W？
六、综合能力题（本大题共3小题，共18分）
25．小王家购买了一辆小汽车，他将小汽车里里外外都看了个遍，发现汽车上许多地方都用到了物理知识，下面就是他思考的一些问题，请你帮他补充完整。
汽车发动机的冷却系统选择水作为工作物质，因为水的_________大。汽车发动机属于汽油机，汽油机工作时可以将内能转化为机械能的是______冲程。若小汽车以90kW的恒定功率输出，其运动速度v与时间t的关系如图所示，则在第15s至25s内，小汽车在运动过程中受到的阻力为_______N。
26．物体动能Ek的计算公式是mv2，m表示物体的质量，v表示物体的速度．某班的学习小组在老师的指导下开展探究性学习．让质量为m的物块以初速度v0在不光滑的水平面上运动，已知物体受到的滑动摩擦力大小为f，经过多次实验，测出多组不同的初速度v0与滑块在水平面上滑行对应的最大距离s，对数据进行分析后，学习小组的同学得出结论：物块克服摩擦力做功的最大值等于物块初动＝能．老师说这个结论是成立的，根据这个结论解答下面的问题：由动能Ek的计算公式mv2可知，对动能影响较大的是____（选填“质量”或“速度”）；当物块的初速度为2m/s时，滑行的最大距离为1m，则当物块的初速度为4m/s时，滑行的最大距离是____m；已知在水平面上运动的物块受到的摩擦力大小与物块的重量成正比，即f＝km，k是为常数，则当物块初速度相同，增加物块的质量，物块滑行的最大距离____．（选填“增大”或“减小”或“不变”）
27．小明同学自行设计了一个电子秤，其原理如图所示，他试图用电压表（图中没有画出）的示数来反映物体质量的大小．电源的电压恒定为U，定值电阻的阻值为R0，滑动变阻器的总电阻为R，总长度为L，滑动触头安放在托盘下方的轻质弹簧上，并能随轻质弹簧一起滑动，已知对托盘每施加1N的压力时，弹簧的长度就会缩短a．当托盘中不放物体时，滑动触头指在R的最上端，此时电压表的示数为零；当在托盘中放一物体时，滑动触头随弹簧向下移动到某一位置，电压表就指示出相应的示数．请在原理图的适当位置接上符合要求的电压表；若在托盘上放一质量为m的物体，则滑动触头向下移动多大的距离？求出电压表的示数U表与待测物体质量m之间的关系式（用已知量的符号表示）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A、伽利略是杰出的意大利科学家，他通过观察教堂里吊灯的来回摆动，进而反复进行实验，发现了摆的等时性原理，故A正确；
B、牛顿是首先用实验研究光的色散现象的科学家，故B错误；
C、阿基米德发现了杠杆的原理，故C错误；
D、欧姆发现了欧姆定律，电流的磁效应是由奥斯特首先发现的，故D错误．
2、D
【解析】
（1）保险丝的材料：电阻率大，熔点低的铅锑合金；
（2）输电线要求有良好的导电性；
（3）电热丝是利用电流的热效应工作的；
（4）高速列车车体是用铝合金材料制成的，利用了这种材料密度较小的优点；
【详解】
A．保险丝选择熔点较低的铅锑合金丝，在电流过大时，保险丝的温度升高，达到保险丝的熔点，保险丝熔断，切断电源，起到保护电路的作用；故错误；
B．输电线要求有良好的导电性，半导体导电性介于导体和绝缘体之间，不适合做输电线．故B错误；
C．电热丝是利用电流的热效应工作的，超导材料因为没有电阻，所以不会发热，不能做电热丝，故C错误；
D．飞机机体是用铝合金材料制成的，利用了这种材料密度较小的优点，可以减轻飞机质量，故D正确；
此题分别考查了密度、半导体、超导现象等知识点，难度虽然不大，但跳跃性强，熟练掌握基础知识是关键．
3、A
【解析】
北方的冬天，可以看到户外的人不断呼出“白气”，“白气”是人呼出的水蒸气遇冷凝结而成的小水滴，属于液化现象．故A正确，BCD错误．
4、D
【解析】
A、神州十一号与天宫二号在轨成功交会对接后，“神州十一号飞船”和“天宫二号”与地球之间的位置不断变化，它们相对于地球是静止的，故A错误；
B、物体在竖直方向上受力不平衡时,会失重或超重,但重力始终存在,故两名航天员在轨实验过程中仍然受重力作用,故B错误；
C、实验室内是有介质空气的,所以航天员在天宫二号空间实验室内可以直接对话，根本不能说明声音的传播不需要介质,故C错误；
D、质量是物体的一种属性，与物体的位置、状态、形状、温度无关，航天员作“双摆实验”用到的小球，由地球到达太空后，质量保持不变,故D正确。
5、C
【解析】
A. 由图可以看出，水的沸点小于100℃，所以此时液面气压小于一个标准大气压，故A错误；
B. 20min后，水沸腾，继续吸收热量，但水的温度不变，故B错误；
C. 根据可知，用相同的电加热器加热相同质量的水和煤油的过程中，煤油的温度升高的较快，说明煤油的比热容比水的比热容小，故C正确；
D. 用相同的电加热器加热相同质量的水和煤油，8min 时间内煤油吸收的热量跟水吸收的热量一样多，故D错误。
6、C
【解析】
（1）水中的筷子看起来向上偏折，是光线从水中射入空气时，而BD图都是光从空气射向水里，故BD错误；（2）当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折，远离法线，折射角大于入射角，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，而A图折射角小于入射角．故C正确．故选C．
点睛：光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫光的折射；光从水中斜射入空气时，传播方向将远离法线，折射角大于入射角．
7、C
【解析】
AB、由图知，无论开关断开还是闭合，灯泡都发光．故A. B不符合题意；
C. 由图知，开关断开，灯泡和保护电阻串联能够发光；开关闭合时只有保护电阻连入电路中，灯泡被短路不能发光．故C符合题意；
D. 由图知，开关断开，灯泡与保护电阻串联能够发光；开关闭合造成电源短路．故D不符合题意．故选C．
二、填空题（本大题7小题，共21分）
8、同
【解析】
因为球体与底座是相互分离的，所以球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的。
9、压力 1 变大
【解析】
压强是表示物体单位面积上所受压力的物理量，压强为9.8×103帕，它表示该处每平方米面积上受到水的压力为9.8×103牛，根据P＝可得h＝1m
因为液体压强随深度的增加而增大所以若深度增加，则水的压强将变大．
10、做功 增加 10
【解析】
在汽油机的压缩冲程中，活塞压缩燃料混合物，对其做功，使燃料混合物的内能增大、温度升高，是通过做功的方式改变内能的．
四冲程汽油机曲轴转速是1200r/min,一个工作循环中曲轴转两周,所以1min完成了600个工作循环;则此汽油机每秒钟完成=10个工作循环，每秒钟完成了10个排气冲程．
11、200
【解析】
由P=可得，1度电可供一盏5W的LED节能灯正常工作的时间：t===200h．
12、= 84 变小
【解析】
由于定滑轮不能省力,只能改变力的方向,所以力F1和F1的大小相等；
提升物体所做的功：W=Gh=110N×4m=840J，
功率：P===84W；
如果把这个滑轮改成动滑轮匀速竖直提升同样的重物，有用功不变，额外功增大，则机械效率将减小．
13、物体排开液体的体积 重力
【解析】
（1）轮船是采用增大排开液体的体积的办法增大可以利用的浮力；
（2）在水中，潜水艇受到水的浮力和重力的作用，因为F浮=ρ水Ｖ排g，潜水艇的体积不变，排开水的体积不变，所以潜水艇受到水的浮力不变；
①把压缩空气压入潜水艇的压力舱，将海水排出，潜水艇自重G减小，当F浮＞G时，潜水艇上浮；
②打开压力舱的阀门，让海水进入压力舱内，潜水艇自重G增大，当F浮＜G时，潜水艇下沉；
③当F浮=G时，潜水艇悬浮，可以停留在任何深度；
由此可见，潜水艇能够上浮和下沉是通过改变自身重力来实现的．
故答案为排开液体的体积； 重力．
14、2017
【解析】
由图可知，电阻箱的读数为：R=2×1000Ω+0×100Ω+1×10Ω+7×1Ω=2017Ω。
三、作图题（共7分）
15、
【解析】
当物体漂浮时，浮力等于重力，重力的方向总是竖直向下和浮力的方向总是竖直向上，过重心作竖直向下的重力和竖直向上的浮力，如图：
点睛：本题考查的是重力、浮力的示意图画法，注意同一个物体受到多个力时，作用点画在重心位置，不是同一个物体受到的力，作用点要画在实际位置；需要记清各种力的方向并且用线段的长短表示力的大小．
16、
【解析】
只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，
绕过上面的定滑轮，再绕过动滑轮，如图所示．
17、如下图所示
【解析】
试题分析：重力的作用点在物体的重心处，重力的方向是竖直向下的；力臂是支点到力的作用线的距离，从支点向力的作用线引垂线段，如上图所示．
【考点定位】力的示意图；力臂的画法
四、实验题（本大题共5小题，共20分）
18、BD0.38.3
【解析】
（1）变阻器按一上一下接入电路中与电阻串联，如下图所示：
（2）实验前为了保护电路，滑动变阻器的滑片应置于阻值最大处的B端；
（3）由题知，闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，
A．若滑动变阻器R断路，整个电路断路，两表都没有示数，不符合题意；
B．若滑动变阻器R短路，电压表测电源电压，电流表测电路中的电流，两表都有示数，不符合题意；
C．若Rx断路，电流表没有示数，电压表串联在电路中测电源电压，有示数，不符合题意；
D．若Rx短路，电压表也被短路而无示数，电流表有示数，符合题意；
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，则通过Rx的电流大小为0.3A，由欧姆定律可得，它的阻值：；
（5）由题意可知电源电压为3V，将电压表与滑动变阻器并联，测得电压表的示数为U1，根据串联电路电压的规律，电阻Rx的电压为：Ux＝3V﹣U1，由欧姆定律可得，其表达式为：.
19、电流 温度计的示数变化量 质量 同种 镍络合金 在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多 不同 相同 错误 I2Rt
【解析】
（1）①图中两电阻串联，通过的电流和通电时间相同；通过比较液体升高的温度大小来显示产生的热量多少；要比较产生热量的多少，根据Q＝cm△t可知，玻璃瓶内应放入质量和初温相同的同种液体；
②选用长度和横截面积都相同的两种材料，电阻丝阻值相差越大，实验现象越明显，对于甲、乙两电阻丝，由表中数据知，在相同条件下，镍络合金的电阻更大，为了使实验现象最明显，可以选用表中的铜与镍络合金进行对比；
③加热一段时间后，乙瓶温度计示数上升较快，根据转换法，说明乙电阻丝产生的热量越多，由此得出的结论是：在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多；
（2）①根据比较吸热能力的方法，应让初温和质量相同的不同液体在相同时间内吸收相同的热量，通过比较升高的温度确定比热容的大小，根据Q＝I2Rt可知，要控制电阻丝的阻值相同，在甲、乙两瓶中放入质量、初温都相同的不同液体，将两瓶中的电阻丝换成电阻值相同的电阻丝；
②他的判断是错误的；根据Q＝I2Rt可知，两电阻丝相同，加热相同的时间，放出的热量相同，所以a、b两种液体吸收的热量相等。
20、二 远 小 杠杆平衡 摩擦力 竖直向上 接触面粗糙程度（套筒的程度、套筒的横截面积等）
【解析】
（1）根据题意知道，先在横杆上挂相同个数的钩码，改变悬挂位置，由此可知，可以探究被锁住的因素可能与所挂物体距竖杆的距离有关；
（3）分析前四次实验知道，钩码数量相同，即当横杆上挂相同重物时，重物距竖杆越远，越容易被锁住；
（4）分析第5、6、7次实验数据发现，横杆上所挂的物重越小，被锁住的最小距离越小；
（5）小明结合所学知识对其中的道理进行了分析，即套简及横杆相当于一个杠杆，如图-4，当套筒被锁住时，A为支点，L1、L2 为动力臂和阻力臂，由杠杆的平衡条件知道，F1×L1 =F2 ×L2，所以，F2 =×F1 ，当F1 和L2一定时，L1 越大，套筒上B点受到竖杆的支持力F2 就越大，因为物体间力的作用是相互的，所以套筒对竖杆的压力也越大，由影响滑动摩擦力大小的因素知道，使竖杆给套筒的摩擦力越大，由于物体有向下运动的趋势，所以这个力的方向是竖直向上，最终可阻碍套下滑，从而将它锁住；
（6）根据影响滑动摩擦力大小的因素，影响套筒被锁住的因素还有电线杆的粗糙程度。
21、甲 暗 A 不能
【解析】
（1）用透明的玻璃板，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，便于比较物像大小关系．而用平面镜进行实验，在平面镜前面，不能观察到平面镜后面代替物体的另一个物体．故应选择甲；
蜡烛点燃时比较亮，在较暗的环境中，烛焰和环境的对比度比较大，烛焰的像会更清晰；
（2）实验中，她在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，在玻璃板的A侧现察；光屏只能承接实像，不能承接虚像，光屏不能得到蜡烛的像，所以平面镜成的像是虚像．
22、左 34 5 6.8 丙 等于
【解析】
（1）①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，左盘高，则应将平衡螺母向左侧调节；
②标尺的分度值为0.5g，所测合金质量为m＝20g+10g+4g＝34g；
③水的体积为10cm3，水和合金总体积为15cm3，则合金的体积为V＝15cm3﹣10cm3＝5cm3；
④由以上数据可得合金的密度为；
（2）水的密度不变，即其质量与体积的比值不变，对比甲图可知当减去容器质量后水的密度曲线应与甲曲线平行，故应该是丙曲线；
（3）当瓶内外水面相平时，瓶内外气压相等，此时瓶内外空气密度相等；
原来球和气体的总质量为m1，排出空气后，剩余气体与篮球的总质量为m2，则排出空气的质量为m＝m1﹣m2；
排出空气的体积V＝Sh；
则空气的密度为：。
五、计算题（本大题共2小题，共13分）
23、 (1)3.78×106J；(2)90%。
【解析】
(1)水吸收的热量：
Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；
(2)消耗的电能：
W=Pt=2000W×35×60s=4.2×106J，
此过程电热淋浴器的热效率：
η=×100%=×100%=90%．
答：(1)加热过程中水吸收的热量为3.78×106J；
(2)此过程电热淋浴器的热效率为90%．
【点评】
本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．
24、（1）20000Pa；（2）66.7%；（3）480
【解析】
（1）未提物体时，物体对水平地面的压力是：F=G=800N，又因为物体的底面积为0.04m2，所以，物体对水平地面的压强是： =20000Pa；
（2）由图知道，n=3，故s=3h=3×4m=12m，拉力F所做的功是：W总=Fs=400N×12m=4800J，
克服物体重力做的功是：W有用=Gh=800N×4m=3200J，所以，滑轮组的机械效率是：
（3）拉力F所做的功的功率是：。
六、综合能力题（本大题共3小题，共18分）
25、比热容 做功 3000
【解析】
(1)因为水的比热容大，和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车上的散热器用水作为冷却剂；
(2)汽油机工作时，将内能转化为机械能的是做功冲程；
（3）轿车的功率P=90kW=9×104W，轿车发动机做功：W=Pt=9×104W×50s=4.5×106J；由图示知轿车匀速运动时的速度是v=30m/s；∵P===Fv，∴轿车运动过程中受到的阻力：f=F===3000N.
26、速度 25 不变
【解析】
（1）由动能Ek 的计算公式1/2mv2可知，动能的大小与质量成正比、与速度的平方成正比，所以对动能影响较大的是速度；
（2）由题可知，物块克服摩擦力做功的最大值等于物块初动能，即fs=1/2mv02；物块在同一水平面上以不同速度滑行，由影响摩擦力大小的因素可知，摩擦力大小不变，当物块的初速度为1m/s时，滑行的最大距离为1.0m，则有：fs1=1/2mv12，当物块初速度为5m/s时，设滑行距离为s2，则有：fs2=1/2mv22，其中v1=1m/s，v2=5m/s，s1=1.0m，联立以上两式并代入数据可得，s2=25m；
（3）根据题意可知，f=kmg，fs=1/2mv2，故s=1/2mv2kmg=v2/2kg，由于k、g均为常数，所以物体运动的距离大小与物体的初速度有关，与物体的质量无关；则当物块初速度相同，增加物块的质量，物块滑行的最大距离不变．
27、（1）
（2）mga
（3）
【解析】
（1）电压表在使用时必须并联到被测元件上，且滑动触头指在最上端时，电压表的示数为零；所以符合要求的电压表位置如图：
（2）物体所受的重力为G＝mg，
物体放在托盘上，对托盘的压力F＝G＝mg，
由对托盘每施加1N的压力，弹簧的长度就会缩短a，可知弹簧的弹力与伸长量成正比．
所以滑动触头向下移动的距离△L＝mga．
（3）由题意可知，电路中的电流为：
当在托盘中放质量为m的物体时，与电压表并联部分的电阻为：
此时电压表的示数：；
长1m、横截面积1m2的几种材料的电阻（20℃时）
材料
铜
铝
钨
镍铬合金
电阻/Ω
0.0175
0.029
0.053
1.0
实验次数
1
2
3
4
5
6
7
钩码个数
4
4
4
4
3
2
1
钩码距竖杆距离/cm
5
8
13
15
9
6
5
实验现象
快速滑落
慢慢滑落
刚好锁住
紧紧锁住
刚好锁住
刚好锁住
刚好锁住
