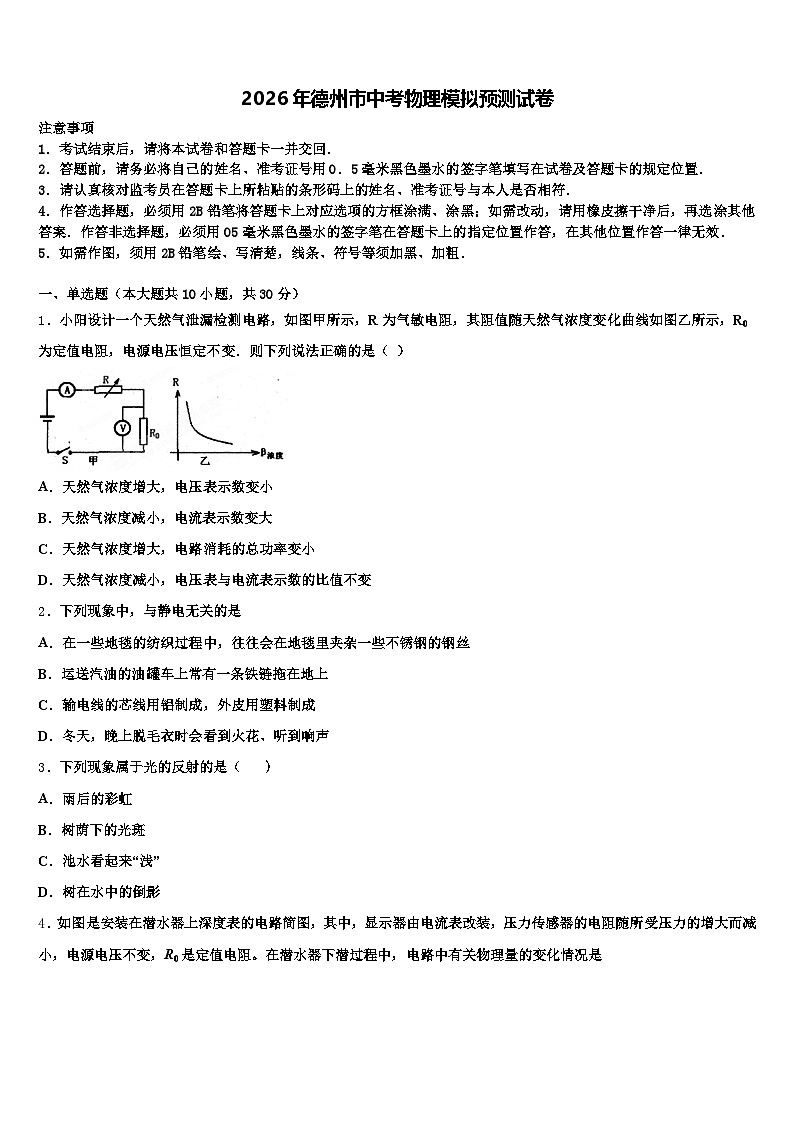

2026年德州市中考物理模拟预测试卷（含答案解析）

这是一份2026年德州市中考物理模拟预测试卷（含答案解析），共19页。试卷主要包含了关于声音，下列说法正确的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（ ）
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变
2．下列现象中，与静电无关的是
A．在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
B．运送汽油的油罐车上常有一条铁链拖在地上
C．输电线的芯线用铝制成，外皮用塑料制成
D．冬天，晚上脱毛衣时会看到火花、听到响声
3．下列现象属于光的反射的是（ ）
A．雨后的彩虹
B．树荫下的光斑
C．池水看起来“浅”
D．树在水中的倒影

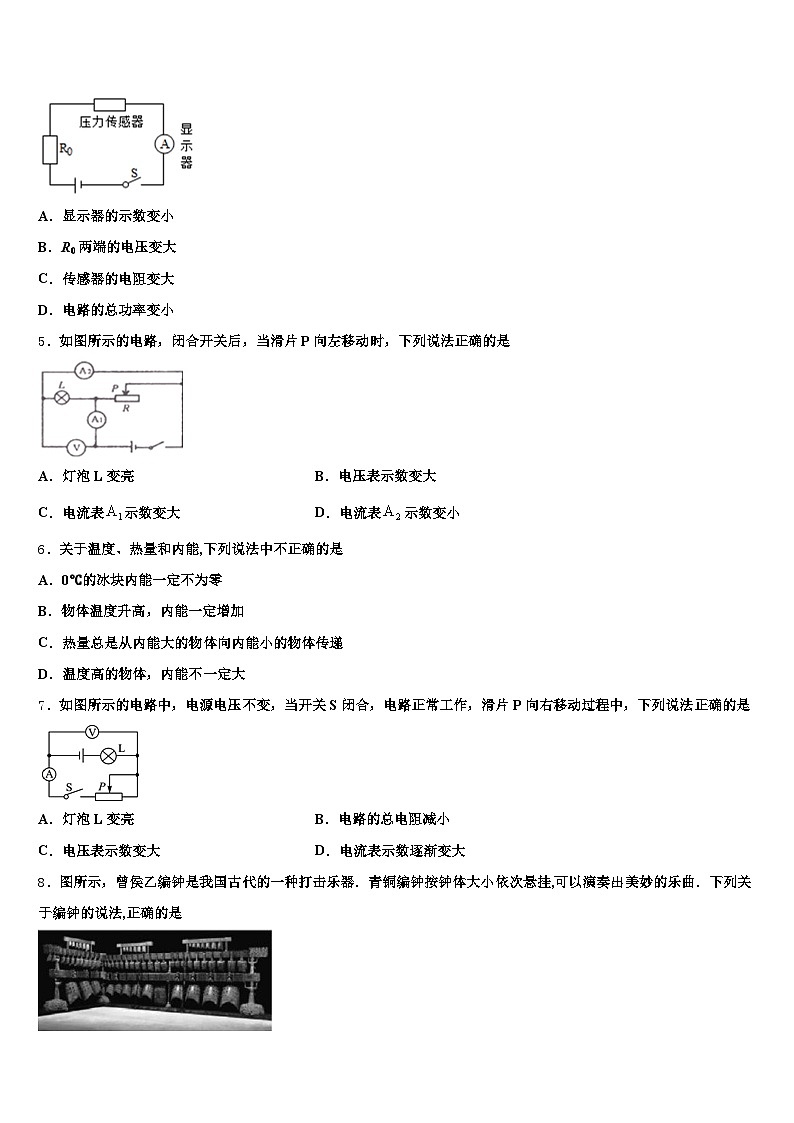

4．如图是安装在潜水器上深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻。在潜水器下潜过程中，电路中有关物理量的变化情况是
A．显示器的示数变小
B．R0两端的电压变大
C．传感器的电阻变大
D．电路的总功率变小
5．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是
A．灯泡L变亮B．电压表示数变大
C．电流表示数变大D．电流表示数变小
6．关于温度、热量和内能,下列说法中不正确的是
A．0℃的冰块内能一定不为零
B．物体温度升高，内能一定增加
C．热量总是从内能大的物体向内能小的物体传递
D．温度高的物体，内能不一定大
7．如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是
A．灯泡L变亮B．电路的总电阻减小
C．电压表示数变大D．电流表示数逐渐变大
8．图所示，曾侯乙编钟是我国古代的一种打击乐器．青铜编钟按钟体大小依次悬挂,可以演奏出美妙的乐曲．下列关于编钟的说法,正确的是
A．编钟正在发声,但不一定在振动
B．编钟钟体越小,发出声音的音调越高
C．编钟钟体越大,发出声音的响度越大
D．编钟可以奏出美妙的音乐,但不会产生噪声
9．关于声音，下列说法正确的是
A．一切发声的物体都在振动B．只要物体在振动，我们就能听到声音
C．声音在不同介质中的传播速度相同D．声音在真空中的传播速度为3×108m／s
10．如图所示，有一平面镜与水平面成45°角倾斜放置，有一小球位于平面镜的左侧，为使小球在镜中的像竖直向上运动，应使小球（ ）
A．竖直向上运动
B．竖直向下运动
C．水平向左运动
D．水平向右运动
二、多选题（本大题共3小题，共12分）
11．关于光现象说法正确的是
A．用凹透镜能矫正近视眼
B．照相时，被拍摄景物应在镜头二倍焦距以内
C．雨后天空中出现彩虹，说明白光是由各种色光组成的
D．观众能从多角度看到银幕上的图像，是由于光在银幕发生了镜面反射
12．如图为某同学实验时所用电路，电路中电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω．电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中（ ）
A．电流表的最大示数是0.6A
B．电压表的最小示数是1V
C．滑动变阻器的最小功率是0.5W
D．电阻R0的最大功率是0.6W
13．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上恰好成一清晰的像。则下列说法中正确的是

A．投影仪应用了这一成像规律
B．随着蜡烛燃烧变短，光屏上的像逐渐下移
C．只移动透镜，还能在光屏上得到一次清晰的像
D．透镜不动，将蜡烛移至35cm处，移动光屏可得到清晰的像
三、填空题（本大题共5小题，共10分）
14．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与_____相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是_____，之后，小明成功地排除了故障．
15．小明家的电能表如图所示，如果家中只开一台标有“220V 1000W”的电饭煲时发现2min内电能表的表盘转过81r，则他家的实际电压为_____V。
16．水平桌面上两个相同的玻璃缸装满了不同的液体，把两只相同的玩具鸭分别放入两个玻璃缸中，稳定后玩具鸭都漂浮在液体中，如图甲、乙所示．甲乙两图中玩具鸭受到的浮力分别为F1和F2，两液体的密度分别为ρ1和ρ2，液体对缸底的压强分别为p1和p2，缸对桌面的压强分别为p1′和p2′，则它们的大小关系为：F1____F2，ρ1____ρ2，p1____p2，p1′____p2′．
17．如图甲所示，若角EON为40°，则反射角的大小为_____°；乙图中将光屏沿ON向后弯折，是为了探究反射光线、入射光线和法线是否在_____．
18．如图甲所示的电路中，开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为_________A，通过L2的电流为_______A．
四、计算题（本大题共3小题，共29分）
19．如图所示电路，电源电压不变，R1的阻值为40Ω．只闭合开关S1时，电流表的示数为0.2A；S1、S2都闭合时，电流表的示数为0.6A．求：
（1）R2的阻值。
（2）S1、S2都闭合时电路消耗的总功率。
20．一带阀门的圆柱形容器，底面积是200cm2，装有12cm深的水，正方体M边长为10cm，重20N，用细绳悬挂放入水中，有的体积露出水面，如图所示。试求：
（1）正方体M的密度；
（2）图示状态正方体M受到的浮力；
（3）若从图示状态开始，通过阀门K缓慢放水，当容器中水面下降了2cm时，细绳刚好被拉断，则细绳承受的最大拉力是多少？
21．如图所示的电路中，电源电压保持不变，电阻R2的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：
（1）电源电压；
（2）电阻R1的阻值；
（3）电路消耗的总电功率．
五、作图题（本大题共2小题，共4分）
22．画出图中光线从空气斜射至水面上的反射光线和大致的折射光线。
（_______）
23．如图是一魔术箱，一束激光从左侧小孔射入，右侧小孔射出，但奇怪的是中间有一挡板，请你利用四块平面镜完成内部光路图．
六、实验探究题（本大题共3小题，共15分）
24．小明同学在做“探究凸透镜成像规律”的实验中，先用焦距20cm的凸透镜甲进行实验，在光屏上得到了清晰的缩小，实像如图所示。
（1）他改用10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，要在光屏上成清晰的像，光屏应向_____移动（选填“左”、“右”）。
（2）改用10cm的凸透镜乙继续进行实验时，光屏所成清晰的像偏下，要是光屏所成的像移动到光屏中央处位置，应使凸透镜向_____移动（选填“上”、“下”）。
（3）光屏上得到发光体清晰的像时，小明不小心用手指尖触摸到凸透镜，此时光屏上_____（选填“会有指尖的像、“会出现指尖的影子”、“发光体的像暗了一些”）。
25．在探究“光的反射定律"实验时，进行如图所示的实验操作．
小明让光线贴着垂直于镜面的纸板沿AO方向射向镜面，反射光沿OB方向射出，并用量角器测量入射角和反射角的大小，如图甲所示．
(1)小明能看到入射光线是因为光在纸板发生了___________．
(2)为验证反射角与入射角的关系，小明应该多次改变______，记录多组数据．实验数据见表格，小明发现记录的某一个反射角错误，此反射角应为_______．
(3)若将纸板倾斜，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时纸板上__________(能/不能)看到反射光线，反射光线与入射光线________(在/不在)同一平面内，此时通过平面镜观察纸板，则看到的像应为丙图中的___________(选填“①”、“②”或“③”)，此像为__________(虚像/实像)．
26．立志考一中的刘昱挥同学在做“测量小灯泡电功率”的实验时，连接了如图甲所示的电路，实验前观察小灯泡上标有“2.5V”字样，电源电压恒为3V．
（1）他检查电路连接，发现有一根导线连接错了，请你在甲图中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（_______）
（2）改正连接后，闭合开关，电流表的示数为0.11A，电压表的示数如图乙所示，则电压表的示数为________V，此时滑动变阻器的连入电路中电阻为_________Ω.（保留1位小数）
（3）改变变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，小灯泡的正常发光时的功率为__________W．请根据此设计的表格和实验记录，说出方案设计中存在的一个问题：_________________________．
（4）分析表中数据，发现第_________次实验数据有误．请在图丙中画出小灯泡的I-U关系图像．
（_______）
（5）昱挥同学思考后觉得：用定值电阻来替代某一电表也能测出小灯泡正常发光时的功率，并设计了四个电路图，其中正确的是________．
A． B． C． D．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
因为由气敏电阻的阻值随天然气浓度变化曲线可知，气敏电阻的阻值随天然气浓度的增大而减小，所以当天然气浓度增大增大时，串联电路中的总电阻减小，由I＝可知电路中的电流增大；由U=IR可知，定值电阻R0的电压增大，即天然气浓度增大电压表示数增大；由 P＝UI可知，电路消耗的总功率变大；电压表与电流表示数的比值等于R0的阻值，是不变的．故选D．
2、C
【解析】
A、毛织地毯里夹杂一些不锈钢的钢丝，可以用来导走由于摩擦而使毛织地毯所带的电荷，与静电现象有关，故A不符合题意；
B、油罐车在运送石油的过程中，石油与油罐相互摩擦，摩擦起电，如果产生的静电荷不及时导走，容易产生电火花，引起火灾；所以在油罐车的下面挂一个铁链，目的是导走石油与油罐摩擦产生的静电荷，故该现象与静电现象有关，故B不符合题意；
C、输电线的芯线用铝制成，外皮用塑料制成，是因为铝是导体、塑料是绝缘体，可用来输送电流和防止人体触电，与静电现象无关，故C符合题意；
D、晚上脱毛衣与身体摩擦，摩擦起电，产生了静电，静电荷之间放电，产生电火花，与静电现象有关，故D不符合题意．
故选C．
3、D
【解析】
分析：要解决此题，需要掌握：
①光的反射现象，知道平面镜成像是由于光的反射形成的．
②光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．
③光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．
④了解光的色散，是由光的折射形成的，由于不同色光折射程度不同，所以把白光折射分成各种色光．彩虹就属于色散现象．
解答：A、雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的；故A不符合题意．
B. 树荫下的光斑是由于光沿直线传播而形成的；故B不符合题意．
C、池水变浅，是由于从池底反射出的光由水中射入空气中时，发生折射，折射角大于入射角而造成的；故C不符合题意．
D. 树在水中的倒影属于平面镜成像现象，是由光的反射形成的；故D符合题意．
故选D
【点睛】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因，同时还考查了光的色散，知道色散是由光的折射形成的．
4、B
【解析】
由电路图知道，两电阻串联，电流表显示器串联在电路中，根据题意知道，在潜水器下潜过程中，由p=ρgh知道，压力传感器受到的压力增大、其电阻减小，电路中的总电阻减小，由欧姆定律知道，电路中的电流增大，即通过显示器的示数增大，故A错误；
由U=IR知道， R0 两端的电压增大，故B正确；
由于串联电路中总电压等于各分电压之和，所以，传感器两端的电压减小，故C错误；
因为电源电压不变，由P=UI知道，电路总功率增大，故D错误
5、C
【解析】
试题分析：由图可知，滑动变阻器R与灯泡L并联，电压表测量电源电压，电流表A1测量干路电流，电流表A2测量通过灯泡的电流；
B、由于电压表测量电源电压，所以，当滑片P向左移动时，电压表的示数不变，故B错误；
AD、因并联电路中各支路独立工作、互不影响，
所以，滑片向左移动时，通过灯泡的电流和灯泡的实际功率均不变，即电流表A2示数不变、灯泡的亮度不变，故AD错误；
C、当滑片P向左移动时，变阻器接入电路的电阻变小，由I=可知，通过滑动变阻器的电流变大；
由于通过变阻器的电流变大、灯泡的电流不变，且并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，即电流表A1的示数变大，故C正确．
故选C．
6、C
【解析】
A．一切物体都具有内能，0℃的冰块内能一定不为零，故A正确。
B．物体温度升高，分子运动加剧，分子动能增大，内能一定增加，故B正确。
C．热传递的条件是存在温差，所以热量总是从温度高的物体向温度低的物体传递，故C错误。
D．内能和温度、状态、质量等多个因素有关系，所以温度高的物体内能不一定大，故D正确。
故答案为C。
物体的内能跟物体的质量、状态和温度有关，物体质量和状态一定时，温度越高，内能越大。物体状态和温度相同时，质量越大，物体的内能越大。
7、C
【解析】
由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，故B错误；由知，电路中的电流减小，即电流表的示数之间变小，故D错误；由U＝IR可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗，故A错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C正确。
8、B
【解析】
A．编钟正在发声，说明编钟一定在振动，故A错误；
BC．编钟振动频率的大小与编钟钟体的大小有关，编钟钟体越小，越容易振动，频率越高，发出声音的音调越高，而响度是由物体的振幅决定的（即编钟发出声音的响度与敲击的力度有关），故B正确，C错误；
D．美妙的音乐如果影响了人们正常的休息、工作或学习就属于噪声，故D错误．
9、A
【解析】
A．声音是由物体的振动产生的，一切发声的物体都在振动，故A正确；
B．振动的物体都能够发声，但是若不在人耳听觉范围内就听不到，故B错误；
C．声音在不同介质中的传播速度不同，故C错误；
D．声音在15空气中传播速度是340m/s，真空不能传声，故D错误。
故选A。
10、C
【解析】
根据平面镜成像原理可知，像与物体关于镜面是对称的，由于竖直方向与平面镜的夹角是45°，所以物体运动的路线与平面镜的夹角也是45°，像向上运动，物体就要向左运动，所以应选C．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
（1）近视眼成像在视网膜前方，戴凹透镜进行矫正；远视眼成像在视网膜后方，戴凸透镜进行矫正；
（2）照相机成像时，物距大于二倍焦距；
（3）白光经过三棱镜后分解成七种颜色的光叫做光的色散；
（4）光的反射分为镜面反射和漫反射，镜面反射发生在光滑物体表面；漫反射发生在粗糙物体表面。
【详解】
A、近视眼的晶状体的凸度较大或眼球前后径过长，形成的像就会落在视网膜的前方，凹透镜对光有发散作用，可以佩戴凹透镜让像成在视网膜上，故A正确；
B、照相时，被拍摄景物应在镜头二倍焦距以外，成倒立、缩小的实像，故B错误；
C、当太阳光射入雨后空气中的小水滴时，太阳光经过小水滴分解成七种颜色的光，从而形成彩虹，说明白光是由各种色光组成的，故C正确；
D、银幕是凹凸不平的，光照射到银幕上会发生漫反射，不同方向的人们都能看到银幕上的图像，故D错误。
故选AC。
12、BC
【解析】
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；
（1）∵电源的电压大于电压表的最大示数，
∴根据串联电路的分压特点可知当电压表的示数最大时为3V，电路中的电流最大，
根据欧姆定律可得，电流表的最大示数：
Imax==0.3A，
故A错误；
（2）当滑动变阻器全部接入电路中，电阻最大为：
R总=R+R0=50Ω+10Ω=60Ω，
则电路中的电流：
Imin==0.1A，
电压表最小示数为：
URmin=IminR0=0.1A×10Ω=1V，
故B正确．
当滑动变阻器接入电路，电路中的电流为I，滑动变阻器消耗的电功率：
PR=（U﹣R0I）I=UI﹣R0I2=6V×I﹣10Ω×I2，
功率是关于电流的二次函数，功率有最大值，并且在I=0.3A时功率最大，
由上分析可知：电流的变化范围是：0.1A～0.3A，
所以最小值为：
Pmin=6V×I﹣10Ω×I2=6V×0.1A﹣10Ω×（0.1A）2=0.5W．
故C正确；
电阻R0的最大功率为：
P0max=I2R0=（0.3A）2×10Ω=0.9W．
故D不正确．
故选BC．
13、AC
【解析】
A．由图可知，此时的物距u=50cm-20cm=30cm，像距v=95cm-50cm=45cm，由于物距小于像距，因此所成的清晰的像是倒立、放大的实像，投影仪成倒立、放大的实像，故A正确；
B．因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该向上移动，故B错误；
C．将只移动透镜，当物距与像距大小互换时，根据光路可逆可知，能在光屏上得到一个清晰的缩小的像，故C正确；
D．物距u=30cm，像距v=45cm，由于成倒立、放大的实像，则：45cm＞2f，f＜30cm＜2f，解得：22.5cm＞f＞15cm将，蜡烛移动到35cm刻度处，物距u′=50cm-35cm=15cm，物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故D错误。
三、填空题（本大题共5小题，共10分）
14、大地 台灯所在的支路开路
【解析】
金属外壳的用电器与其它用电器是并联，它的外壳要通过插座接地线．并联电路中每个用电器能够独立工作，互不影响，并联电路一个工作，另一个不工作，不可能是短路，只能是断路．
【详解】
电水壶接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连；它与两孔插座上的用电器并联，当将台灯连接在图中两孔插座上，闭合开关后灯不亮，说明台灯所在的支路开路．
故答案为大地；台灯所在的支路开路．
本题考查了故障分析、金属外壳的用电器的三脚插头的作用：把外壳与大地相连，是为了防止外壳带电，造成触电．
15、198
【解析】
由“”可知电路中每消耗1kW•h的电能，电能表转盘转3000r。当电能表转盘转过81r时，电饭煲消耗的电能：；工作时间，电饭煲的实际功率：；由可得电饭煲的电阻：，由可得电饭煲的实际电压为：。
16、＝ ＜ ＜ ＜
【解析】
由图和题意可知，甲、乙两个完全相同的玻璃缸装满了不同的液体，稳定后玩具鸭都漂浮在液体中，根据物体的浮沉条件可得，浮力都等于鸭子的重力，∴F1=F1；玩具鸭在甲液体中排开的液体体积大，根据=g，可知甲液体的密度小，乙液体的密度大，即ρ1ρ1，由于玻璃缸中液体的深度h相同， 根据p=ρgh可知，液体对容器底部的压强：p1p1；因甲、乙两个玻璃缸完全相同，装满液体时，根据G=mg=Vg，密度大的质量大，乙缸中液体的质量大，重力大，根据水平面上物体的压力和自身的重力相等可知，甲、乙两个玻璃缸装满液体时对桌面的压力：；由于玩具鸭子漂浮，根据漂浮条件和阿基米德原理可知：G物=F浮=G排，即玩具鸭的重力与溢出水的重力相等，所以漂浮着玩具时玻璃缸对桌面的压力仍然，由于玻璃缸完全相同(底面积相同)，则由p=可知，此时缸对桌面的压强相等，即：p′1p′1．
17、40° 同一平面内
【解析】
由图知：角EON为入射角，根据反射定律的内容可知，反射角等于入射角，所以反射角也为40°；将光屏沿ON向后弯折，观察纸板F上是否有反射光线，是为了探究反射光线、入射光线和法线是否在同一平面内．．
18、1.84 0.46
【解析】
由图可知，灯泡L1与L2并联，电流表A2测干路电流，A1测量过L2的电流，又因为两电流表指针均指在如图乙所示位置，则A2接入量程0~3A，示数为2.3A，即干路电流为2.3A；电流表A1接入量程0~0.6A，示数为0.46A，即通过L2的电流为0.46A；根据并联电路电流规律可知，过L1的电流为I干-IL2=2.3A-0.46A=1.84A。
四、计算题（本大题共3小题，共29分）
19、（1）20Ω （2）4.8W
【解析】
（1）由图知，只闭合S1时只有R1连入电路，根据I=可得，电源电压：U＝I1R1＝0.2A×40Ω＝8V；同时闭合S1、S2时，R1、R2并联，电流表测干路电流，因R1的电压不变，根据欧姆定律可知，通过R1的电流保持不变，则通过R2的电流：I2＝I﹣I1＝0.6A﹣0.2A＝0.4A，根据I=可得R2的阻值：R2==20Ω；
（2）S1、S2都闭合时电路消耗的总功率：P＝UI＝8V×0.6A＝4.8W。
20、（1）正方体M的密度为2×103kg/m3；
（2）正方体M受到的浮力为8N；
（3）当容器中水面下降了2cm时，细绳刚好被拉断，细绳能承受的最大拉力是14N．
【解析】
试题分析：（1）根据正方体M边长为10cm，可求其体积大小，利用密度公式ρ=求密度．
（2）由于用细绳悬挂放入水中，有的体积露出水面，求出V排，利用F浮=ρ水gV排可以求出浮力；
（3）根据容器的底面积和水面下降2cm时正方体M浸入水中的体积，利用F浮=ρ水gV排即可求出此时M受到的浮力；由正方体重力和浮力即可求出细绳所能承受的最大拉力
解：（1）正方体M的质量M===2kg，
体积为VM=L3=（10cm）3=1000cm3=1×10﹣3m3，
所以，密度ρM===2×103kg/m3；
（2）由于用细绳悬挂放入水中，有的体积露出水面，则：
V排1=（1﹣）VM=×1×10﹣3m3=8×10﹣4m3，
受到的浮力为：
F浮1=ρ水gV排1=1.0×103kg/m3×10N/kg×8×10﹣4m3=8N；
（3）放入水中后水深为h′，则有Sh′=Sh+V排1，
则h′=h+=0.12m+=0.16m．
原来石块M浸入水中深度为h1=（1﹣）L=×10cm=8cm，
水面下降2cm时正方体M浸入水中深度为h2=h1﹣2cm=8cm﹣2cm=6cm，
则V排2=h2L2=6cm×（10cm）2=600cm3=6×10﹣4m3，
F浮2=ρ水gV排2=1.0×103kg/m3×10N/kg×6×10﹣4m3=6N；
当绳子刚被拉断时有：Fm+F浮2=G，
所以细绳能承受的最大拉力Fmax=G﹣F浮′=20N﹣6N=14N．
答：（1）正方体M的密度为2×103kg/m3；
（2）正方体M受到的浮力为8N；
（3）当容器中水面下降了2cm时，细绳刚好被拉断，细绳能承受的最大拉力是14N．
【点评】此题综合性很强，且难度很大；此题的难点在（3）算出绳子断的临界拉力，增加的拉力就是排出水的重力，根据F浮=ρ水gL2h可求出此时物体浸入水中深度，然后问题可解．
21、（1）8V（2）4Ω（3）22.4W
【解析】
由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流．
（1）因并联电路中各支路两端的电压相等，
所以，由I＝可得，电源的电压：
U＝I2R2＝0.8A×10Ω＝8V；
（2）电阻R1的阻值：
R1＝＝＝4Ω；
（3）因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I＝I1+I2＝2A+0.8A＝2.8A，
电路消耗的总电功率：
P＝UI＝8V×2.8A＝22.4W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
过入射点作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线。如图所示：
23、
【解析】
试题分析：利用平面镜可以改变光的传播方向的性质，在箱内放置四块两组相互平行的平面镜，改变光的传播方向让光线从右侧小孔射出．
考点：平面镜的应用
六、实验探究题（本大题共3小题，共15分）
24、左上发光体的像暗了一些
【解析】
（1）由“先用焦距为20cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可知，此时u＞2f，f
