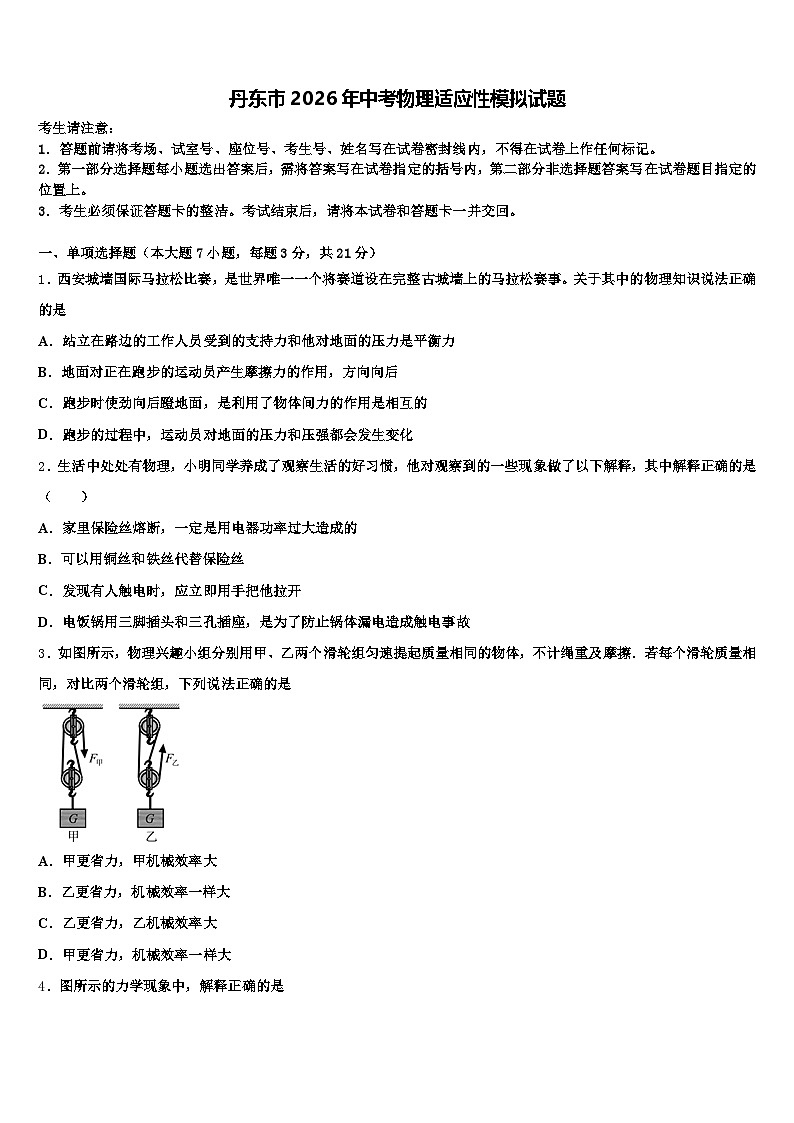

丹东市2026年中考物理适应性模拟试题（含答案解析）

这是一份丹东市2026年中考物理适应性模拟试题（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．西安城墙国际马拉松比赛，是世界唯一一个将赛道设在完整古城墙上的马拉松赛事。关于其中的物理知识说法正确的是
A．站立在路边的工作人员受到的支持力和他对地面的压力是平衡力
B．地面对正在跑步的运动员产生摩擦力的作用，方向向后
C．跑步时使劲向后蹬地面，是利用了物体间力的作用是相互的
D．跑步的过程中，运动员对地面的压力和压强都会发生变化
2．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）
A．家里保险丝熔断，一定是用电器功率过大造成的
B．可以用铜丝和铁丝代替保险丝
C．发现有人触电时，应立即用手把他拉开
D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
3．如图所示，物理兴趣小组分别用甲、乙两个滑轮组匀速提起质量相同的物体，不计绳重及摩擦．若每个滑轮质量相同，对比两个滑轮组，下列说法正确的是
A．甲更省力，甲机械效率大
B．乙更省力，机械效率一样大
C．乙更省力，乙机械效率大
D．甲更省力，机械效率一样大

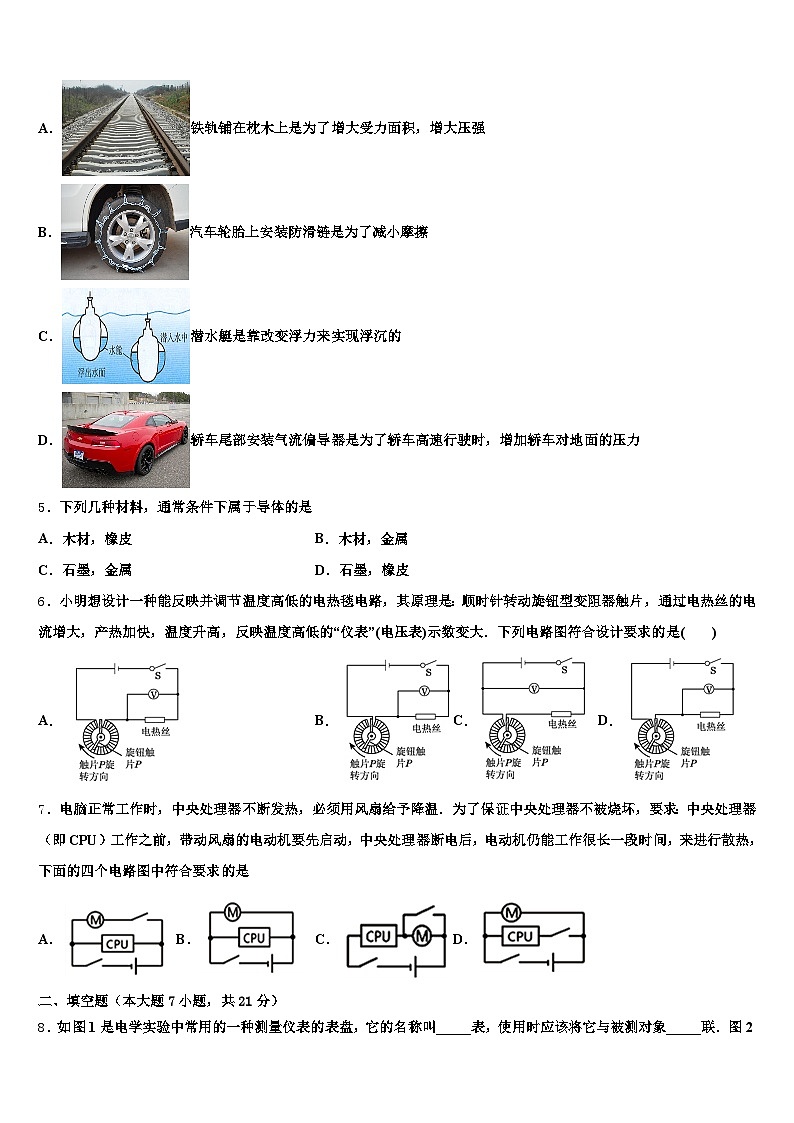

4．图所示的力学现象中，解释正确的是
A．铁轨铺在枕木上是为了增大受力面积，增大压强
B．汽车轮胎上安装防滑链是为了减小摩擦
C．潜水艇是靠改变浮力来实现浮沉的
D．轿车尾部安装气流偏导器是为了轿车高速行驶时，增加轿车对地面的压力
5．下列几种材料，通常条件下属于导体的是
A．木材，橡皮B．木材，金属
C．石墨，金属D．石墨，橡皮
6．小明想设计一种能反映并调节温度高低的电热毯电路，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高，反映温度高低的“仪表”(电压表)示数变大．下列电路图符合设计要求的是( )
A．B．C．D．
7．电脑正常工作时，中央处理器不断发热，必须用风扇给予降温．为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，下面的四个电路图中符合要求的是
A．B．C．D．
二、填空题（本大题7小题，共21分）

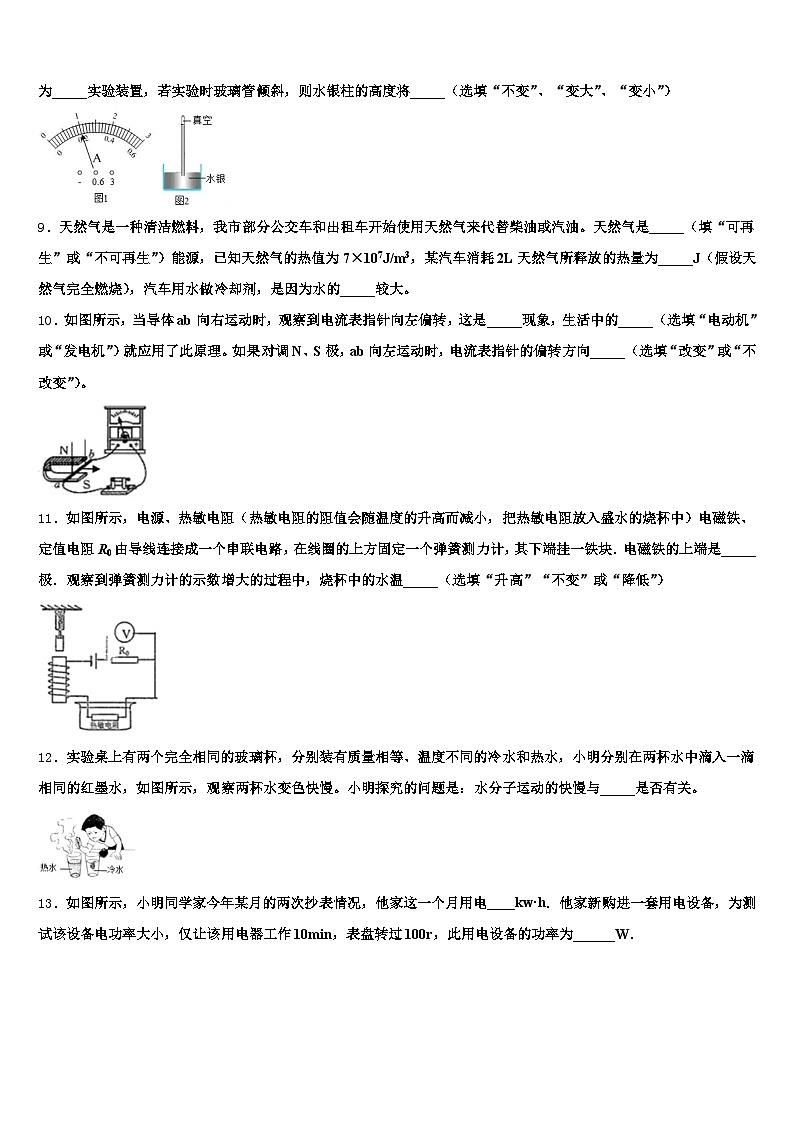

8．如图1是电学实验中常用的一种测量仪表的表盘，它的名称叫_____表，使用时应该将它与被测对象_____联．图2为_____实验装置，若实验时玻璃管倾斜，则水银柱的高度将_____（选填“不变”、“变大”、“变小”）
9．天然气是一种清洁燃料，我市部分公交车和出租车开始使用天然气来代替柴油或汽油。天然气是_____（填“可再生”或“不可再生”）能源，已知天然气的热值为7×107J/m3，某汽车消耗2L天然气所释放的热量为_____J（假设天然气完全燃烧），汽车用水做冷却剂，是因为水的_____较大。
10．如图所示，当导体ab向右运动时，观察到电流表指针向左偏转，这是_____现象，生活中的_____（选填“电动机”或“发电机”）就应用了此原理。如果对调N、S极，ab向左运动时，电流表指针的偏转方向_____（选填“改变”或“不改变”）。
11．如图所示，电源、热敏电阻（热敏电阻的阻值会随温度的升高而减小，把热敏电阻放入盛水的烧杯中）电磁铁、定值电阻R0由导线连接成一个串联电路，在线圈的上方固定一个弹簧测力计，其下端挂一铁块．电磁铁的上端是_____极．观察到弹簧测力计的示数增大的过程中，烧杯中的水温_____（选填“升高”“不变”或“降低”）
12．实验桌上有两个完全相同的玻璃杯，分别装有质量相等、温度不同的冷水和热水，小明分别在两杯水中滴入一滴相同的红墨水，如图所示，观察两杯水变色快慢。小明探究的问题是：水分子运动的快慢与_____是否有关。
13．如图所示，小明同学家今年某月的两次抄表情况，他家这一个月用电____kw·h．他家新购进一套用电设备，为测试该设备电功率大小，仅让该用电器工作10min，表盘转过100r，此用电设备的功率为______W．
14．如图所示，重为80N的物体M，在30N的拉力F作用下，以0.2m/s的速度在水平面上做匀速直线运动，此时弹簧秤的示数为_____N，拉力F在5s内做的功W＝_____J（不计滑轮重，不计绳重，不计绳与滑轮之间的摩擦）。

三、作图题（共7分）
15．小玲妈妈在某商场买鞋，她选了一款新鞋在竖直的“试鞋镜”前试穿，如图所示．请画出小玲妈妈的眼睛（A点）能看到自己新鞋（B点）像的光路图．
16．光由空气斜射向水面时发生反射和折射，请你在下图中画出反射光线和折射光线的大致方向。
17．如图，物体A放在传送带上，并且物体A与皮带一起向右匀速运动。请在图中画出物体A所受到的力。
（______）
四、实验题（本大题共5小题，共20分）
18．小华利用如图甲所示的电路探究“电流与电阻的关系”。已知电源电压U为6V且保持不变，实验用到的电阻R的阻值分别为25Ω、20Ω、15Ω、10Ω，滑动变阻器的规格为“0~50Ω”。
（1）请根据图甲，用笔画线代替导线将图乙所示的实物电路连接完整；
（_____）
（2）为完成整个实验，应利用滑动变阻器控制R两端的电压至少保持_____V不变。
（3）连好电路后闭合开关，发现电流表和电压表在电路中位置颠倒，则闭合开关后，电流表________示数，电压表________示数；（选填“有”或“没有”）
（4）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个开关）如图丙，测量另一只小灯泡的额定功率，已知这只小灯泡正常工作的电流为I1．请完成实验步骤：
①只闭合开关S1，移动滑动变阻器R2的滑片，____________；
②只闭合开关S2，___________，读出电流表的示数为I2；
③则小灯泡的额定功率表达式为P额=_____________．
19．如图所示是小南“探究滑动摩擦力与什么因素有关”的实验过程：
（1）该探究要用弹簧测力计拉着木块在水平方向作匀速直线运动，根据_____原理，可知此时摩擦力与拉力大小相等．
（2）小南分析甲、乙，发现F1＜F2，说明滑动摩擦力的大小与_____有关，分析甲、丙，发现F1＜F3，说明滑动摩擦力的大小与接触面_____有关．
（3）小南在本次探究中运用的研究方法是_____和转化法．
（4）小南在探究后反思：操作中不能保证匀速拉动物体，所以弹簧测力计的示数并不稳定．经老师引导后，将实验装置改成如图丁所示，当他拉出木板的过程中，发现弹簧测力计示数仍然不稳定，你认为仍然不稳定的原因可能是_____（填序号A．接触面的粗糙程度不均匀 B．未能保证匀速抽出木板）
20．小飞同学在“实验能力考查”复习时，做了“探究滑动摩擦力与接触面粗糙程度的关系”实验。
（1）清点实验器材后，他观察的弹簧测力计如图所示，该测力计的量程为_____N。
（2）将木块放在水平木板上，100g钩码放在木块上，他反复练习用弹簧测力计水平拉动木块做匀速直线运动，并观察弹簧测力计的示数。熟练后，小飞分别测出木块在不同水平面滑动时受到的拉力（弹簧测力计的示数），如图所示，请参考小飞的实验将相关数据记录在下表中。
（3）根据二力平衡条件，弹簧测力计水平拉动木块做匀速直线运动时，滑动摩擦力大小等于_____大小。实验中在木块上放置钩码的作用是增大了木块对接触面_____，从而增大了摩擦力，使实验效果更明显。
（4）通过分析实验数据，小飞可以得出结论是_____。
21．小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”，所用的电源是两节新的干电池。
请用笔画线代替导线，继续完成图乙中实验电路的连接。要求滑动变阻器滑片向右移动，电流表示数减小。小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是定值电阻R_____（选填“短路”或“断路”）。小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如图丙所示。由实验数据可知：小明在本次实验中所用电阻R的阻值为_____Ω；通过分析表格数据可以得到的初步结论是_____；要测出表格中的实验数据，实验时所用的滑动变阻器的最大阻值应不小于_____Ω仅通过一个电阻探究得出的结论是不可靠的，为了避免偶然性，小明接下来的操作应该是_____。如果将实验电路中的电阻R更换成一个额定电压为3.8V，阻值为10Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对原来连接的实验电路还须进行的改动是_____。
22．小亮同学用弹簧测力计测量水平运动的物体所受到的滑动摩擦力．
（1）测量前观察弹簧测力计，发现指针指在如图甲所示的位置，他应先_____后再测量；此弹簧测力计的分度值是____________N．
（2）如图乙所示，测量时长木板应________放置，用弹簧测力计平行于长木板拉着木块做____运动，根据二力平衡知识，用弹簧测力计的示数就等于木块受到的滑动摩擦力的大小．
（3）小亮在实验中还发现，用此装置按照（2）中的方式快拉或慢拉木块，弹簧测力计的示数都相同，说明滑动摩擦力的大小与___________无关．测量时，如果不小心使弹簧测力计向右上方倾斜，则木块受到的滑动摩擦力会__________（选填“变大”、“变小”或“不变”）．
五、计算题（本大题共2小题，共13分）
23．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，工作时还有一部分电能转化成内能。若一台玩具电动机接在3V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为1A．求：
（1）电动机线圈的电阻；
（2）正常转动1分钟，电动机获取的机械能。
24．如图所示，某施工队利用滑轮组从水中提取物体，上升过程中物体始终不接触水底．已知物体质量为4t，体积为1m1．
物体完全浸没在水中时，求物体所受浮力的大小；物体下表面与水面距离为1m时，求物体下表面所受水的压强；若不计动滑轮的自重、绳重和摩擦，当浸没在水中的物体被匀速提升时，求电动机对绳子的拉力；物体离开水面后，在电动机作用下匀速上升，若电动机功率为9kW、对绳子的拉力为1.5×104N，求物体上升的速度和滑轮组的机械效率（机械效率精确到0.1%）．
六、综合能力题（本大题共3小题，共18分）
25．当今太阳能热水器已经在广安城乡用得非常普遍了，如图所示．已知某太阳能热水器在冬季有效日照时段里，能将8 ℃、100 L水加热到38 ℃．请解答:[水的比热容为4. 2 ×103 J/ ( kg·℃)，水的密度为1.0×103 kg/m3]
太阳能属于________(填“一次”或“二次”)能源.热水器中水的质量是多少____-?
(3)在此过程中，水吸收了多少热量____?
(4)若此期间太阳辐射到热水器的热量为4. 2 ×107 J，则该热水器的效率是多少_____?
26．阅读短文，然后回答文后问题。（本文或许有你没学过的概念，但不影响你作答）
新能源混合动力汽车
暑假去上海旅游的小明发现街头有一种与众不同的车，它的车牌颜色是绿色的，不同于常见的蓝底白字的车牌。小明非常好奇，通过询问司机、查询资料才发现其中的奥妙，原来这就是传说中的“新能源汽车”。
这是一种油电混合双动力汽车，通俗的说是将传统发动机尽量做小，让一部分动力由电池﹣﹣电动机系统承担。
随着石油资源危机及环境保护的需要，发展新能源汽车已成社会共识。由于纯电动汽车在关键技术﹣﹣电池技术和充电设施上还有很长的路要走，因此，混合动力汽车将是今后一段时间中国节能汽车的主力军。这种混合动力汽车自带内燃机、发电机、充电机，它的优势十分显著：与同样级别的普通车相比，百公里综合工作情况油耗（燃油消耗量）只有4.3L，相当于普通燃油汽车的一半；通过内燃机可以十分方便地解决车内耗能大的空调、取暖、除霜等纯电动汽车遇到的难题；在繁华市区，则可关停内燃机，切换到电池单独驱动，实现“零”排放；电动模式工作时，感觉不到发动机的振动，能确保极佳的低噪音；在行驶过程中就可以满足充电需要，利用减速时动能回收和匀速行驶时的剩余能量回收向蓄电池充电，无需外部电源充电。
这种混合动力装置既发挥了发动机持续工作时间长、动力好的优点，又可以发挥电动机无污染、低噪音的好处，二者并肩战斗，取长补短，汽车的热效率提高10%以上，废气排放量可改善30%以上。在繁华的市区行驶时，“新能源”油电混合双动力汽车能确保极佳的低噪音，这说明汽车的噪音主要来自发动机的_____；文中的“新能源”油电混合双动力汽车在行驶过程中可以实现_____能向汽车的机械能转化；内燃机的热机效率较低，更严重的是尾气污染，而该“新能源”油电混合双动力汽车能将汽车的热效率提高10%以上，主要原因是_____（可以在文中摘抄原话也可用自己的语言描述）。
27．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]
开关S跳至_____触点位置时，热水器进入保温状态，水箱内装满水时，水的质量为_____kg．R2的阻值为多大_______？水箱中装满初温为25℃的水，加热使温度升高到55℃，水需要吸收多少热量__________？在上述加热状态下，热水器正常工作35min需消耗多少电能______？加热效率是多少_______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．站立在路边的工作人员受到的支持力和他对地面的压力方向相反，作用在不同物体上，不是平衡力，故A错误；
B．人在走路时，脚向后蹬地，由于力的作用是相互的，所以地面也给脚一下向前的反作用力，这个力就是脚底受到的摩擦力，其方向是向前的，故B错误；
C．跑步时使劲向后蹬地面，是利用了物体间力的作用是相互的，从而使人获得向前的反作用力，故C正确；
D．跑步的过程中，运动员对地面的压力始终等于人的重力，其大小不变，只是压强发生变化，故D错误。
2、D
【解析】
A．家里保险丝熔断，可能是用电器功率过大造成的，也可能是电路中出现短路，故A错误；
B．保险丝必须是熔点低，电阻率大的物质组成，所以不能用铜丝和铁丝替代，故B错误；
C．发现有人触电时，应立即切断电源或用干木棒把带电体挑开，人是导体，若用手去拉人，会发生触电事故，所以不能用手去拉人，故C错误；
D．电饭锅有金属外壳，用三脚插头和三孔插座，若漏电时，就会从大地流走，可避免触电事故的发生，故D正确。
故选D。
3、B
【解析】
由图可知，作用在乙上绳子的股数是3，更省力些；用甲、乙两个滑轮组匀速提起质量相同的物体，不计绳重及摩擦，只克服动滑轮重做额外功，若每个滑轮质量相同，则提升相同高度时，甲乙所做的有用功和额外功均相同，故机械效率一样大．故本题正确选项是B．
4、D
【解析】
A．铁轨铺在枕木上是为了在压力一定时，增大受力面积，从而减小压强，故A错误；
B．汽车轮胎上安装防滑链是为了在压力一定时，增大接触面的粗糙程度从而增大摩擦，故B错误；
C．潜水艇是靠改变自身的重力来实现上浮和下沉的，故C错误；
D．轿车尾部安装的气流偏导器，它的上面较平，下面较凸，汽车高速行驶时，偏导器的上面空气流速慢，压强大，下面流速快，压强小，从而形成一个向下的压力差，增加了汽车对地面的压力．故D正确．
5、C
【解析】
木材、橡皮不容易导电，是绝缘体；石墨、金属容易导电，是导体。
故C正确。
6、D
【解析】
A．图中电压表与电热丝并联，变阻器将全部电阻连入电路，转动旋钮型变阻器触片，不改变变阻器连入的阻值，故通过电热丝的电流不变，故A错误；
B．图中电压表与电热丝并联，变阻器的右边电阻连入电路，顺时针转动旋钮型变阻器触片，变阻器连入的阻值变大，根据欧姆定律可知通过电热丝的电流变小，根据Q=I2Rt可知产热变慢，故B错误；
C．图中电压表与电源并联，示数不变，故C错误；
D．图中电压表与电热丝并联，变阻器的左边电阻连入电路，顺时针转动旋钮型变阻器触片，变阻器连入的阻值变小，根据欧姆定律可知通过电热丝的电流变大，根据Q=I2Rt可知产热变快，故D正确，故选D．
7、D
【解析】
由题意可知电动机和灯泡可以独立工作、互不影响，即为并联，然后根据开关的作用使带动风扇的电动机先工作后灯泡才能工作，即开关在干路时，可控制所有用电器，在支路上时，只控制该支路上的用电器．A图中开关闭合后，CPU先开始工作，故不符合题意；B图中CPU与电动机同时工作；闭合支路开关后，电动机先不工作，不能做到中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，故不符合题意错误；C图中，两个开关若同时闭合，电机被短路，若只闭合电源左侧开关，电机与CPU串联，故C不符合题意；D图中干路中开关闭合，电动机立刻工作，而CPU在支路开关的作用下后工作，当断开支路开关时，CPU不工作，电动机仍可工作，做到中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，故D符合题意，故选D．
二、填空题（本大题7小题，共21分）
8、电流 串 托里拆利 不变
【解析】
仪表上的字母为A，是电流的单位故为电流表；电流表要串联在电路中；
托里拆利实验中，当玻璃管倾斜时管内水银柱的长度变大；外界大气压不变，能支持的水银柱高不变，玻璃管倾斜时管内水银柱的高度不变．
9、不可再生 1.4×105 比热容
【解析】
天然气会越用越少，不可能在短期内从自然界得到补充，所以天然气属于不可再生能源；消耗2L天然气所释放的热量为Q＝Vq＝2×10﹣3m3×7×107J/m3＝1.4×105J；水的比热容大，吸热本领强。与其他物质相比，相同质量的水，吸收很多热量，但温度上升得不高。所以汽车发动机里装水来给发动机降温。
10、电磁感应 发电机 不改变
【解析】
如图所示，当导体ab向右运动时，ab做切割磁感线运动，导体中就会产生感应电流，会观察到的现象是电流表指针偏转，这是磁生电现象，即电磁感应现象，工农业生产中的发电机就应用了此原理。感应电流的方向与导体运动的方向、磁场方向有关，对调N、S极，ab向左运动时，电流表指针的偏转方向不改变。
11、S 升高
【解析】
由安培定则可知，右手握住螺线管，四指指向电流的方向，则大拇指指向下端，即电磁铁的上端是S极；由电路图可知，定值电阻与热敏电阻串联，因热敏电阻的阻值会随温度的升高而减小，所以，当水温升高时，热敏电阻的温度升高，其阻值减小，电路中的总电阻减小，由I＝可得，电路中的电流变大，因线圈中的电流越大、磁性越强，所以，铁块受到磁力增大，弹簧秤的示数增大，因此烧杯中的水温升高．
12、温度
【解析】
分别在热水和冷水中滴入相同的红墨水，热水瓶中的水温度较高，墨水扩散的快，小明探究的问题是：水分子运动的快慢与温度是否有关。
13、93；243
【解析】
试题分析：消耗的电能：W=1．1kW•h-2．1kW•h=93kW•h，
转过133r消耗电能：W=133/2533kW•h=3．34kW•h
通过该设备的功率：P=W/t=3．34kW•h/13/63h=3．1kW=243W
考点：电能表参数的理解与电能的求法；电功率的计算
14、15 15
【解析】
滑轮为动滑轮，拉力F＝30N，所以每段绳子上的力为×30N＝15N，则此时弹簧秤的示数为15N；
由图可知，物体在绳端，所以F在5s内通过的路程为：s＝vt×＝0.2m/s×5s×＝0.5m；
拉力做功W＝Fs＝30N×0.5m＝15J。
三、作图题（共7分）
15、
【解析】
先作新鞋B点关于镜面的对称点B′，即为新鞋B点在平面镜中的像，连接AB′与镜面交于一点，即为入射点O（反射点），连接B与入射点O就得到入射光线，光路如下：
16、见解析
【解析】
过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出反射光线。如图所示：
17、
【解析】
物体受到两个力的作用：重力G和支持力F，作用点都在重心，重力的方向竖直向下，支持力的方向竖直向上，因为这两个力是一对平衡力，所以作图时两条线段长度，如图所示：
四、实验题（本大题共5小题，共20分）
18、 2 无 有 使电流表示数为I1 保持R2滑片不动 或
【解析】
(1)电路中的最大电流 ，所以电流表的量程为0∼0.6A，且与电阻串联，如下图所示：
(2)滑动变阻器的最大阻值与R=25Ω串联时，滑动变阻器分得的电压最小，电路中的电流： ，电压表示数的最小值：UR=U−U滑=6V−4V=2V；
(3)当把电压表和电流表的位置给颠倒后，由于电压表串联在电路中，且电压表的阻值特别大，所以导致电路中的电流很小，所以电压表有示数，电流表没有示数；
(4) 实验步骤：
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1，由串联电路电压关系可得灯泡两端电压：U灯=U-I1 R2，U为电源电压；
②只闭合开关S2，保持R2滑片不动，读出电流表的示数为I2，由欧姆定律得 R2得电阻：；
③则小灯泡的额定功率为：P额= U灯I1=（U-I1 R2）I1，把代入等式可得灯泡的额定功率表达式为.
19、二力平衡压力大小粗糙程度控制变量法A
【解析】
（1）要使物体所受的摩擦力与拉力平衡，应用弹簧测力计拉着木块沿水平方向做匀速直线运动，此时滑动摩擦力等于测力计的拉力，因此这里是利用了二力平衡的知识；
（2）比较甲、乙两图，接触面的粗糙程度相同，压力大小不同，测力计的示数不同，F1＜F2，所以摩擦力的大小与压力大小有关；比较甲、丙两图，压力大小相同，接触面的粗糙程度不同，测力计的示数不同，F1＜F3，所以摩擦力的大小与接触面粗糙程度有关；
（3）实验时，用弹簧测力计拉木块使它在水平木板（或毛巾）上做匀速直线运动，根据二力平衡知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数，通过拉力的大小得知摩擦力的大小，用到了转换法，由于摩擦力大小与压力大小和接触面的粗糙程度有关，所以这个实验中还用到另一个方法是控制变量法；
（4）根据影响摩擦力的因素可知，在压力不变的情况下，弹簧测力计的示数不稳定，即摩擦力是变化的，说明木板表面的粗糙程度不同，故选A.
20、0﹣5； 0.8 1.0 1.6 拉力（弹簧测力计的示数） 压力 在压力大小相同时，接触面越粗糙，滑动摩擦力越大
【解析】
（1）观察如图的弹簧测力计，该测力计的量程为0﹣5N；
（2）根据力如图填写下表：
（3）根据二力平衡条件，弹簧测力计水平拉动木块做匀速直线运动时，水平方向上受到平衡力的作用，故滑动摩擦力大小等于拉力（弹簧测力计的示数）大小；
实验中对水平支持面的压力大小等于物体的重力大小，故他在木块上放置钩码的作用是增大了木块对接触面压力，从而增大了摩擦力，使实验效果更明显。
（4）如图中，压力大小不变，从左向右接触面越来越粗糙，滑动摩擦力也越来越大，故通过分析实验数据，小飞可以得出结论是：在压力大小相同时，接触面越粗糙，滑动摩擦力越大。
21、 断路 5 电阻一定时，电流与电压成正比 25 换用不同的电阻多次测量 增加一节干电池（换一个电压高于3.8V的学生电源），电压表换接0～15V的量程
【解析】
（1）要求滑动变阻器滑片向右移动，电流表示数减小，则滑片向右移时，滑动变阻器电阻值要增大，则须接左下端接线柱，即A接线柱。所以将定值电阻右端接线柱与滑动变阻器A接线柱连接即可。如图：
（2）若R短路，电压表示数为0，不符合要求；若R断路，电压表串联在电路中测电源电压，故电压表指针偏转到满刻度的位置，所以其原因可能是定值电阻R断路。
（3）定值电阻阻值不随电压电流的变化而变化，所以在表格中任取一组数据计算即可：当U＝0.5V时，I＝0.1A，则定值电阻的阻值为R＝＝＝5Ω；表中数据，电压与电流之比都为5Ω，则得出：电阻一定时，导体中的电流与导体两端的电压成正比；此实验中，定值电阻电压越低，则滑动变阻器电压就要越高，阻值就要越大。由表中数据可知，此实验定值电阻两端电压最低为0.5V，此时电路中电流为0.1A。根据串联电路电压特点，则变阻器的最大电压为U滑=3V-0.5V=2.5V，则滑动变阻器最大阻值为R滑＝＝＝25Ω，即实验时所用的滑动变阻器的最大阻值应不小于25Ω。
（4）仅通过一个电阻探究得出的结论是不可靠的，为了避免偶然性，小明接下来的操作应该是换用不同的电阻多次测量，看看是不是每次得出的规律都是一样的。
（5）测一个额定电压为3.8V、阻值约为10Ω的小灯泡的额定功率，小灯泡两端的电压必须能达到3.8V，因此电源必须增加一节干电池。另外，灯泡电压已经超过电压表小量程，所以电压表的量程也应选择0～15V。
22、调零 0.2 水平 匀速直线 速度 变小
【解析】
（1）在用弹簧测力计测量前若发现指针不是指在0刻度线上，必须要进行调零；由图知：弹簧测力计上最大刻度是5N，所以量程为0~5N，1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N；
（2）测量时长木板应水平放置；实验时为了测出摩擦力的大小，应使弹簧测力计拉着木块在水平面上做匀速直线运动，根据二力平衡，可知此时滑动摩擦力与拉力大小相等；
（3）根据影响滑动摩擦力大小的两个因素：压力大小和接触面的粗糙程度不变，即使运动速度增大，滑动摩擦力也不变，弹簧测力计的示数都相同，说明滑动摩擦力的大小与速度无关；弹簧测力计向右上方倾斜时，拉力在水平方向的分力与摩擦力平衡，即木块受到的滑动摩擦力会变小．
五、计算题（本大题共2小题，共13分）
23、（1）3Ω（2）37.8J
【解析】
（1）电动机转轴卡住时是纯电阻电路，电流为1A，则电动机线圈的电阻为：R===3Ω，
（2）正常转动时，通过电动机中的电流为0.3A，则电动机正常转动1分钟消耗的电为：
W总=UI′t=3V×0.3A×60s=54J；电动机正常转动1分钟，产生的热量为：Q=I′2Rt=（0.3A）2×3Ω×60s=16.2J，电动机获取的机械能：W机械=W总-Q=54J-16.2J=37.8J。
24、（1）1×104N；（2）1×104Pa；（1）1×104N；（4）88.9%．
【解析】
（1）物体完全浸没在水中，V排＝V物，物体受到的浮力：F浮＝G排＝ρ水V排g＝1.0×101kg/m1×1m1×10N/kg＝1×104N；（2）物体下表面所受的压强：p＝ρ水gh＝1.0×101kg/m1×10N/kg×1m＝1×104Pa；（1）物体的质量：m＝4t＝4×101kg，物体的重力：G＝mg＝4×101kg×10N/kg＝4×104N；物体被匀速提升时，受力平衡，动滑轮对物体的拉力：F1＝G﹣F浮＝4×104N﹣1×104N＝1×104N，由图可知n＝1，则电动机对绳子的拉力：F2＝＝1×104N；（4）由P＝＝Fv得，电动机拉动绳子的速度为：vM＝＝0.6m/s，物体上升的速度为：v＝vM＝×0.6m/s＝0.2m/s，滑轮组的机械效率为：η＝×100%88.9%．
（1）V排＝V物，物体受到的浮力：F浮＝G排＝ρ水V排g；（2）物体下表面所受的压强：p＝ρ水gh；（1）物体被匀速提升时，受力平衡，动滑轮对物体的拉力：F1＝G﹣F浮，电动机对绳子的拉力：F2＝；（4）由P＝Fv求电动机拉动绳子的速度，物体上升的速度为：v＝vM，据η＝求滑轮组的机械效率．
六、综合能力题（本大题共3小题，共18分）
25、一次 100kg 1.26×107J 30%
【解析】
（1）太阳能是能够从自然界直接获得的，属于一次能源；
（2）太阳能热水器中水的体积：V=100L=100dm3=0.1m3，根据公式ρ=可得，水的质量：m=ρV=1.0×103kg/m3×0.1m3=100kg；
（3）在此过程中，水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×100kg×（38℃﹣8℃）=1.26×107J；
（4）该热水器的效率：η===30%．
26、 振动 电 在行驶过程中就可以满足充电需要，利用减速时动能回收和匀速行驶时的剩余能量回收向蓄电池充电
【解析】（1）声音是由物体的振动产生的，所以汽车的噪音主要来自发动机的振动；（2）由题文可知，电混合双动力汽车在行驶过程中可以实现电能向汽车的机械能转化，（3）内燃机的热机效率较低，更严重的是尾气污染，而该“新能源”油电混合双动力汽车能将汽车的热效率提高10%以上，由题文可知主要原因是在行驶过程中就可以满足充电需要，利用减速时动能回收和匀速行驶时的剩余能量回收向蓄电池充电。
27、b 30 36.3Ω 3.78×106J 4.2×106J 90%
【解析】
（1）分析开关接a和b的电路组成及电阻关系，根据P＝分析哪种情况电功率大，电功率大的为加热状态，电功率小的为保温状态；已知电热水器的容积，利用密度公式可求得水的质量；（2）由电功率公式的变形公式R＝求出电阻阻值．（3）根据Q＝cm△t可求得水需要吸收多少热量．（4）根据W＝Pt求得需消耗多少电能，利用η＝可求得加热效率．
【详解】
(1)由电路图可知,开关S跳至b触点位置时,两电阻串联,电路电阻较大,开关S跳至a触点位置时,只有电阻R1接入电路,电阻R2被短路,此时电路电阻较小,电源电压U一定,由P＝可知，电阻越大，电路功率越小，电阻越小，电热水器功率越大，因此当开关S跳至b触点位置时，电路阻值较大，电功率较小，电热水器处于保温状态．已知电热水器的容积V＝30L＝30dm3＝0.03m3，由ρ＝可知，水的质量：m＝ρV＝1.0×103kg/m3×0.03m3＝30kg，(2)当开关S跳至a触点位置时,只有电阻R1接入电路，由P＝可知，电阻阻值：R1＝ ＝＝24.2Ω，开关S跳至b触点位置时，两电阻串联，由P＝可知：P保温＝即800W＝ ，解得R2＝36.3Ω；(3)水吸收的热量Q＝cm△t＝4.2×103J/(kg⋅℃)×30kg×(55℃−25℃)＝3.78×106J，(4)由P＝可得,加热状态下,热水器正常工作35min需消耗电能W＝P加热t＝2000W×35×60s＝4.2×106J.加热效率η＝×100%＝×100%＝90%.
试验次数
压力情况
接触面情况
弹簧测力计示数F/N
1
100g钩码和一个木块
木板
_____
2
100g钩码和一个木块
棉布
_____
3
100g钩码和一个木块
毛巾
_____
U/V
0.5
1.0
1.5
2.0
2.5
3.0
I/A
0.1
0.2
0.3
0.4
0.5
0.6
额定电压
220V
容积
30L
加热功率
2000W
保温功率
800W
试验次数
压力情况
接触面情况
弹簧测力计示数F/N
1
100g钩码和一个木块
木板
0.8
2
100g钩码和一个木块
棉布
1.0
3
100g钩码和一个木块
毛巾
1.6
