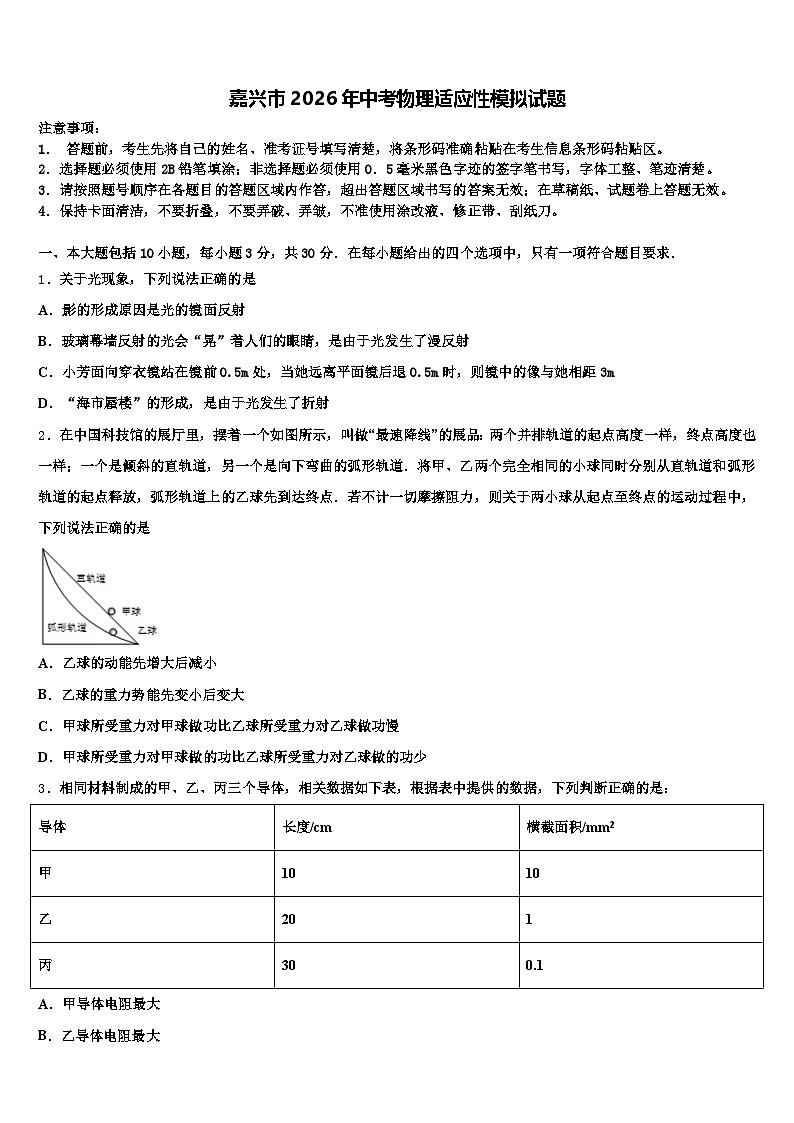

嘉兴市2026年中考物理适应性模拟试题（含答案解析）

这是一份嘉兴市2026年中考物理适应性模拟试题（含答案解析），共16页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．关于光现象，下列说法正确的是
A．影的形成原因是光的镜面反射
B．玻璃幕墙反射的光会“晃”着人们的眼睛，是由于光发生了漫反射
C．小芳面向穿衣镜站在镜前0.5m处，当她远离平面镜后退0.5m时，则镜中的像与她相距3m
D．“海市蜃楼”的形成，是由于光发生了折射
2．在中国科技馆的展厅里，摆着一个如图所示，叫做“最速降线”的展品：两个并排轨道的起点高度一样，终点高度也一样；一个是倾斜的直轨道，另一个是向下弯曲的弧形轨道．将甲、乙两个完全相同的小球同时分别从直轨道和弧形轨道的起点释放，弧形轨道上的乙球先到达终点．若不计一切摩擦阻力，则关于两小球从起点至终点的运动过程中，下列说法正确的是
A．乙球的动能先增大后减小
B．乙球的重力势能先变小后变大
C．甲球所受重力对甲球做功比乙球所受重力对乙球做功慢
D．甲球所受重力对甲球做的功比乙球所受重力对乙球做的功少
3．相同材料制成的甲、乙、丙三个导体，相关数据如下表，根据表中提供的数据，下列判断正确的是：
A．甲导体电阻最大
B．乙导体电阻最大
C．丙导体电阻最大
D．三个导体电阻一样大

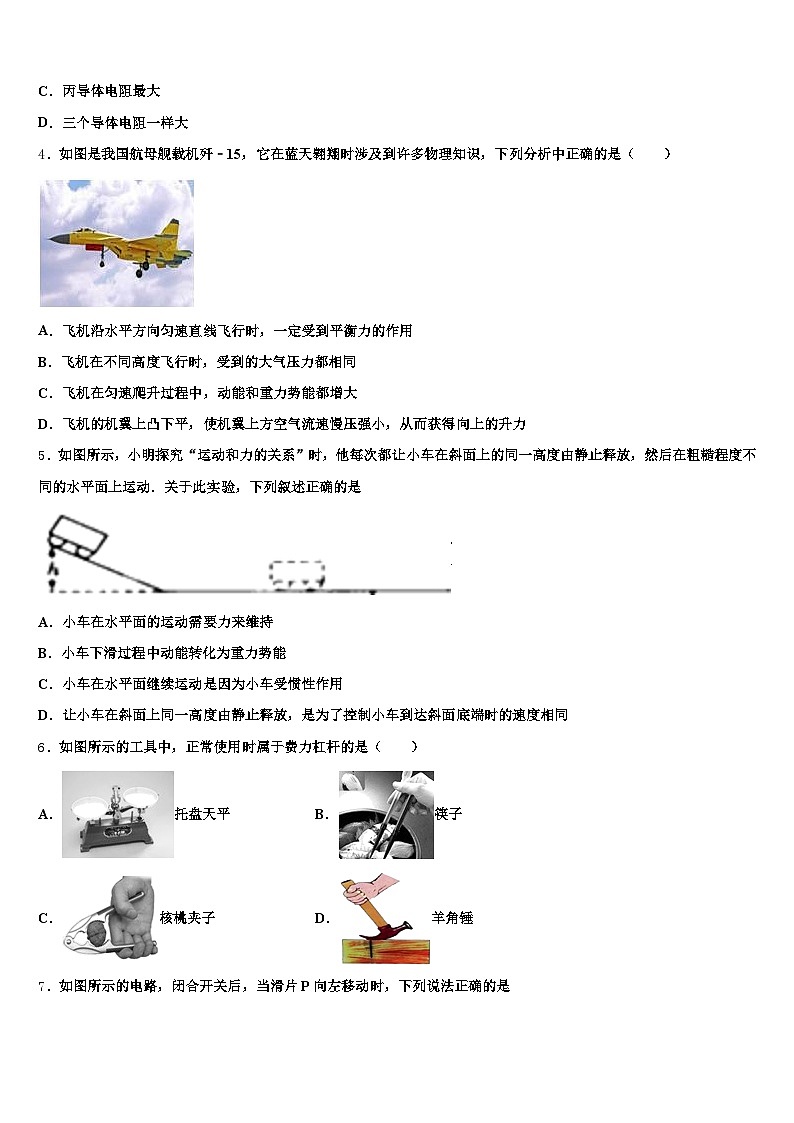

4．如图是我国航母舰载机歼﹣15，它在蓝天翱翔时涉及到许多物理知识，下列分析中正确的是（ ）
A．飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用
B．飞机在不同高度飞行时，受到的大气压力都相同
C．飞机在匀速爬升过程中，动能和重力势能都增大
D．飞机的机翼上凸下平，使机翼上方空气流速慢压强小，从而获得向上的升力
5．如图所示，小明探究“运动和力的关系”时，他每次都让小车在斜面上的同一高度由静止释放，然后在粗糙程度不同的水平面上运动．关于此实验，下列叙述正确的是
A．小车在水平面的运动需要力来维持
B．小车下滑过程中动能转化为重力势能
C．小车在水平面继续运动是因为小车受惯性作用
D．让小车在斜面上同一高度由静止释放，是为了控制小车到达斜面底端时的速度相同
6．如图所示的工具中，正常使用时属于费力杠杆的是（ ）
A．托盘天平B．筷子
C．核桃夹子D．羊角锤

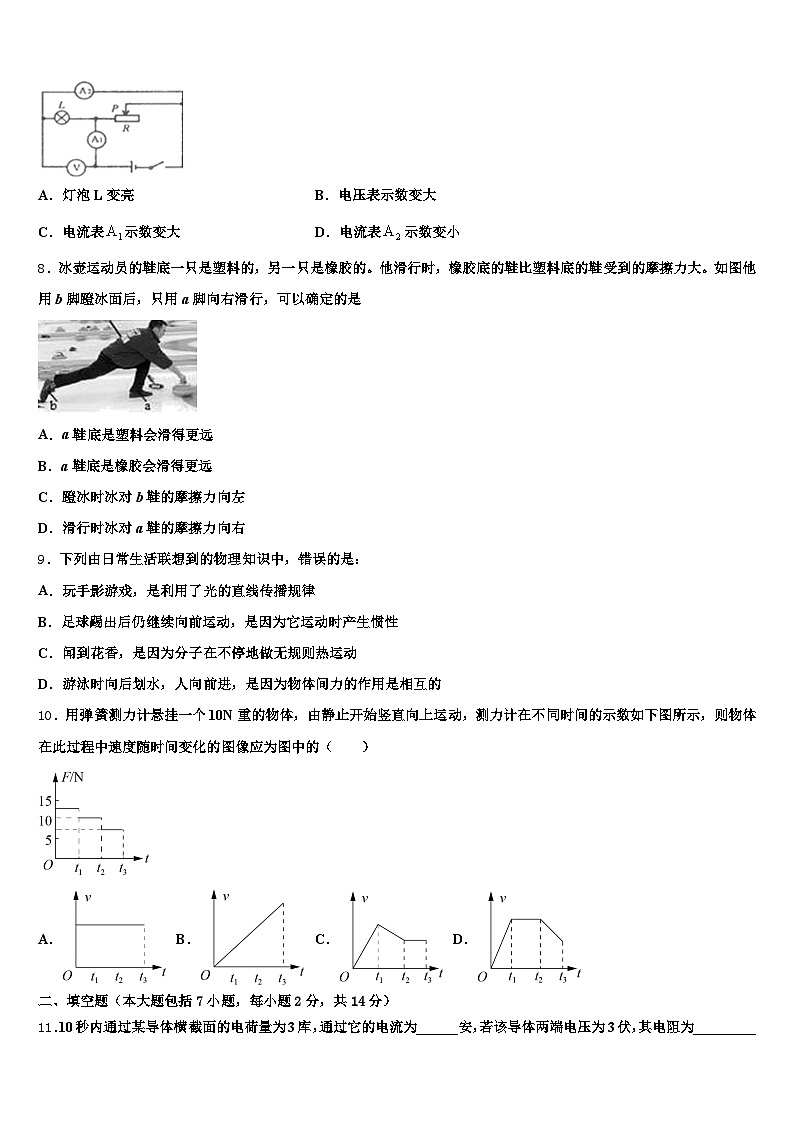

7．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是
A．灯泡L变亮B．电压表示数变大
C．电流表示数变大D．电流表示数变小
8．冰壶运动员的鞋底一只是塑料的，另一只是橡胶的。他滑行时，橡胶底的鞋比塑料底的鞋受到的摩擦力大。如图他用b脚蹬冰面后，只用a脚向右滑行，可以确定的是
A．a鞋底是塑料会滑得更远
B．a鞋底是橡胶会滑得更远
C．蹬冰时冰对b鞋的摩擦力向左
D．滑行时冰对a鞋的摩擦力向右
9．下列由日常生活联想到的物理知识中，错误的是：
A．玩手影游戏，是利用了光的直线传播规律
B．足球踢出后仍继续向前运动，是因为它运动时产生惯性
C．闻到花香，是因为分子在不停地做无规则热运动
D．游泳时向后划水，人向前进，是因为物体间力的作用是相互的
10．用弹簧测力计悬挂一个10N重的物体，由静止开始竖直向上运动，测力计在不同时间的示数如下图所示，则物体在此过程中速度随时间变化的图像应为图中的（ ）
A．B．C．D．
二、填空题（本大题包括7小题，每小题2分，共14分）
11．10秒内通过某导体横截面的电荷量为3库，通过它的电流为______安，若该导体两端电压为3伏，其电阻为_________欧，这段时间内，电流做功为______焦．
12．如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10 N的拉力F，使杠杆在水平位置保持平衡，则物重G＝________N．若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将________(填“增大”“不变”或“减小”)．
13．一节干电池的电压为_________伏.家庭电路中，电冰箱与电视机是________的（选填“串联”或“并联”），家中电烤箱工作时主要将电能转化为_________能.
14．秦岭有多个国家级森林公园，吸引许多中外游客来旅游，有少数游客在游玩时将空纯净水瓶扔在山上，这样做可能引起森林火灾。这是因为下雨时纯净水瓶装入水后就相当于一个_____透镜。晴天强太阳光照射它时，它对光线会产生_____（选填“会聚或“发散）作用，可能会引起枯叶着火，这样的透镜可以用来矫正_____的眼睛。
15．如图所示，十堰人都爱吃牛肉面．牛肉面在制作过程中，很远的地方都能闻到香味，这是由于分子的______造成的．将一碗牛肉面端起来感觉很烫手，是由于通过______的方式增加了手的内能．夹起牛肉面的筷子是______杠杆选填“省力”、“等臂”或“费力”．
16．如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由_____（选填“电流表”或“电压表”）改装的．它的刻度_____（填“是”或“不是”）均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向_____移动合适距离．
17．图甲所示的铁块重力G＝4N，被吸附在竖直放置且足够长的磁性平板上，当它在竖直方向上拉力F＝6N的作用下向上运动时，铁块受到的摩擦力为_____N；铁块此时速度v与时间t的关系图象如图乙所示，则4s内拉力F做功是_____J．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′．
19．如图所示的水杯，在一个最小外力作用下所处于静止状态，作出此最小力的示意图．
（_____）
20．实验桌上有高度不同的发光物体A和B，焦距分别为5cm、10cm的凸透镜两个，刻度尺、光具座和光屏各一个。小华选用这些器材，探究“凸透镜成实像时，像的高度与物体的高度是否有关”。小华的主要实验步骤如下：
①将焦距为10cm的凸透镜固定在光具座中央，将发光物体A、光屏分别放在凸透镜两侧。调节发光物体A、凸透镜和光屏的高度，使它们的中心在同一高度。
②用刻度尺测出发光物体A的高度，并记录在表格中。
③将发光物体A放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体A清晰的像，用刻度尺测量像的高度，并记录在表格中。
④将发光物体A放在光具座上距凸透镜20cm处，移动光屏，在光屏上得到发光物体A清晰的像，用刻度尺测量像的高度，并记录在表格中。
根据以上叙述，回答下列问题：
（1）小华的探究过程中存在的问题： 。
（2）请你针对小华探究过程中存在的问题，写出改正措施： 。
21．如图所示是“探究物体动能大小与物体速度的关系”的实验．
(1)在探究动能与速度的关系时，应让同一小球从斜面的_______（选填“同一”或“不同”）高度由静止滚下，使它们到达水平面时的初始速度不同．
(2)钢球沿斜面滚下的过程中，重力势 能______，动能______（均选填“减小”、“增大”或“不变”）．
(3)该实验通过观 察_________来判断小球动能的大小，若水平面绝对光滑，本实验将_______(选填“能”或“不能”)达到探究目的．
22．如图所示，在探究“阻力对物体运动的影响”的实验中，使小车从斜面上滑下，在材料不同的水平面上继续运动，用刻度尺测出小车在水平面上运动的距离s，实验记录如表所示．
（1）实验中，保证同一小车从同一斜面的______，由______下滑，这样做的目的是使小车到达水平面时的速度相等．结论：小车在水平面上运动，平面越光滑，小车受到的阻力越______，小车运动的距离越______（选墳“长”或“短”），速度减小得越______（选填“快”或“慢”）．牛顿第一定律告诉了我们物体的运动______（选填“需要”或“不需要”）力来维持，一切物体都有保持原来______不变的性质．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．为推进治污减霾，打好蓝天保卫战，我市目前已经上线使用M100纯甲醇作为车用燃料的新型出租汽车（如图所示）。若该车和车内乘客的总质量为2500kg，车轮与地面的总接触面积为0.05m2。当该车在水平路面上以20m/s的速度匀速行驶时，它受到的阻力约等于人和车总重的0.02倍，（已知M100纯甲醇的热值为2×107J/kg，密度约为0.8×103kg/m3，g取10N/kg）求：
该出租车载着乘客静止时对地面的压强该车以20m/s的速度匀速行驶时的功率如果这款出租车以20m/s的速度匀速行驶，百公里耗油10L，发动机效率是多少？
24．如图所示的电路中，电源电压18V不变，灯泡L上标有“6V 3W”字样，电流表A的量程为0-0.6A，“0-3A”，电压表V的量程为0-3V，“0-15V”。滑动变阻器上标有“20Ω 1A”字样。
（1）只闭合S、S1，调节滑动变阻器滑片，当小灯泡正常发光时，求整个电路的总功率。
（2）只闭合开关S、S2，调节滑动变阻器滑片，当电压表示数为12V时，电流表示数为0.4A，求电阻R1的值。
（3）只闭合开关S、S2，调节滑动变阻器滑片，发现电压表和电流表指针偏转的角度相同（可重新选择量程），且为了整个电路各元件的安全，讨论并计算此时电流表的可能值。
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
A．影是由于光的直线传播形成的，故A错误；
B．玻璃幕墙反射的光会“晃”着人的眼睛，是由于光发生了镜面反射，故B错误；
C．平面镜成像时，物体到平面镜的距离与像到平面镜的距离相等；当人到平面镜的距离从0.5m处又后退0.5m时，镜中的像与她相距1m+1m=2m，故C错误；
D．海市蜃楼是由于不均匀的大气使光发生了折射，故D正确；
故选D。
2、C
【解析】
A.因为乙球下降的过程中速度逐渐增大，乙球的质量不变，所以乙球的动能逐渐增大，故错误；
B.因为乙球的高度逐渐减小，质量不变，所以乙球的重力势能逐渐减小，故错误；
C.因为甲乙两个小球重力做功相同，乙球先到达终点，所以乙球到达底部所用的时间较短，甲球到达底部所用的时间较长，所以乙球所受重力对乙球做功比甲球所受重力对甲球做功快，故正确；
D.因为甲、乙两个小球的质量相同，所以两个小球的重力相同，又因为甲乙两个小球下降的高度相同，所以甲乙两个小球重力做功相同，故错误．
3、C
【解析】
根据题中“相同材料制成的甲、乙、丙三个导体，根据表中提供的数据，判断电阻的大小”可知，本题考查影响导体电阻大小的因素。导体的电阻决定于导体的材料、长度与横截面积，导体的长度越小，横截面积越大，导体的电阻越小。由此根据表中数据进行分析判断。
【详解】
由表中数据知，甲导体的长度最小，甲导体的横截面积最大，故导体甲电阻值最小，
丙导体的长度最大，丙导体的横截面积最小，故导体丙电阻值最大，故C正确，ABD错误。
4、A
【解析】
A、飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用，此选项正确；
B、飞机在不同高度飞行时，受到的大气压力不相同，此选项错误；
C、飞机在匀速爬升过程中，动能不变和重力势能增大，此选项错误；
D、飞机的机翼上凸下平，使机翼上方空气流速快压强小，从而获得向上的，此选项错误．
故选A．
5、D
【解析】
A．力不是维持物体运动的原因，A错误；
B．小车在下滑的过程中，速度增大，被举高的高度减小，所以动能增大，重力势能减小，是重力是能转化为动能，B错误；
C．惯性是物质的一种性质，不是力，所以不能说惯性作用，C错误；
D．让小车在斜面上同一高度由静止释放，是为了控制小车到达斜面底端时的速度相同，D正确．
6、B
【解析】
A. 托盘天平是等臂杠杆的典型应用；
B. 筷子使用时，动力臂小于阻力臂，是费力杠杆；
C. 核桃夹使用时，动力臂大于阻力臂，是省力杠杆；
D. 羊角锤使用时，动力臂大于阻力臂，是省力杠杆；
故B为费力杠杆，符合题意．
7、C
【解析】
试题分析：由图可知，滑动变阻器R与灯泡L并联，电压表测量电源电压，电流表A1测量干路电流，电流表A2测量通过灯泡的电流；
B、由于电压表测量电源电压，所以，当滑片P向左移动时，电压表的示数不变，故B错误；
AD、因并联电路中各支路独立工作、互不影响，
所以，滑片向左移动时，通过灯泡的电流和灯泡的实际功率均不变，即电流表A2示数不变、灯泡的亮度不变，故AD错误；
C、当滑片P向左移动时，变阻器接入电路的电阻变小，由I=可知，通过滑动变阻器的电流变大；
由于通过变阻器的电流变大、灯泡的电流不变，且并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，即电流表A1的示数变大，故C正确．
故选C．
8、A
【解析】
ABC．用b脚蹬冰面，b脚受到的摩擦力方向向右，使运动员向右运动，摩擦力大更好，所以b脚应该穿橡胶底的鞋，a脚应穿塑料底的鞋，会滑得更远，故A正确、BC错误；
D．滑行时，a鞋相对于冰面向右运动，故冰对a鞋的摩擦力向左，故D错误。
9、B
【解析】
A、手影是由于光的直线传播形成的；故A正确；
B、踢去的足球能继续运动是具有惯性而保持原来的运动状态而继续前进，并不是因为产生惯性力，故B错误；
C、盛夏，闻到花香，是香气的分子在空气中做无规则运动引起的，属扩散现象，故C正确；
D、游泳时向后用力划水人就前进，说明物体间力的作用是相互的，故D正确；
故选B．
10、D
【解析】
由题意可知，用弹簧测力计悬挂一个10 N重的物体，由静止开始竖直向上运动，测力计示数的大小反映了物体受到的向上拉力的大小；
由“F-t图象”可知，0~t1时间内，F1=12.5N＞G=10N，合力方向向上，物体做加速直线运动；
由“F-t图象”可知，t1~t2时间内，F2=G=10N，合力为零，拉力和重力大小相等，方向相反，是一对平衡力，物体做匀速直线运动；
由图像可知，在t2~t3时间内，F3=7.5N＜G=10N，合力方向向下，物体向上做减速运动；
综上分析，物体在此过程中速度随时间变化的图像应为D，故答案为D．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、0.3 10 9
【解析】
通过它的电流：
；
其电阻：
；
电流做功：
。
12、20 不变
【解析】
（1）如图，杠杆在水平位置，LBA =2LBC ，杠杆平衡，FLBA =GLBC ，所以G=F×LBA/LBC=10N×2LBC/LBC=2×10N=20N；
（2）杠杆被拉起后，如图所示，
BA′为动力臂，BC′为阻力臂，阻力不变为G，△BC′D∽△BA′D′，BC′：BA′=BD：BD′=1：2，杠杆平衡，所以F′LBA ′=GLBC ′，F′=G×LBC′/LBA′=G/2=20N/2=10N；由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变．
13、1.5 并联 内
【解析】
一节干电池的电压是1.5V；因为家庭电路中各用电器之间既可以单独工作又互不影响，因此家庭电路中的电冰箱与电视机之间的连接方式为并联；家中电烤箱工作时，消耗电能，产生内能，将电能转化为内能。
14、凸 会聚 远视
【解析】
下雨时，雨水流入纯净水瓶，容易形成中间厚边缘薄的水凸透镜，水凸透镜对太阳光有会聚作用，形成温度比较高的光点，容易点燃枯叶，发生火灾，远视眼的晶状体变薄，会聚能力减弱，像成在视网膜的后方。远视眼能看清远处的物体，不能看清近处的物体，要看清近处的物体需要戴凸透镜进行矫正。
15、无规则运动 热传递 费力
【解析】
端上一碗牛肉面，香味扑鼻而来，这时扩散现象，是由于分子的无规则运动造成的．
端碗时很烫手，碗放热，手从碗吸收了热量，是通过热传递方式增加了手的内能．
筷子在使用的过程中相当于是动力臂小于阻力臂的杠杆，属于费力杠杆．
重点是分子运动、热传递改变物体内能及杠杆的分类，注意牢记改变物体内能的两种方式，即热传递和做功，两种方式对于内能的改变是等效的，两种方式很容易区分，做题不难．
16、电流表 不是 右
【解析】
由图知，电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，
由电路图可知，左侧的变阻器和Rx串联（Rx起保护电路的作用），
串联电路中的总电阻：R＝R滑+Rx，
则电路中的电流I＝=，
由于物体对托盘施加的压力等于物体的重力，物体的重力与质量成正比，而缩短的长度与弹簧所受的压力成正比，所以，缩短的长度与物体的质量成正比；
由于变阻器连入电路的电阻与电阻线的长度成正比，所以质量越大，变阻器连入电路的电阻越小，
由I＝可知，I与R滑不成正比或不成一次函数关系；
故电路中的电流与物体的质量不成正比，即电流表的示数不是均匀的．
由上面分析可知，不放物体时即指针“零刻度”上时，是变阻器的电阻全连入电路，则此时电路中的电流最小为：Imin＝；
如果使用一段时间后，电池两端电压降低，则根据欧姆定律可知，电路中电流变小；为了使不放物体时指针仍在“零刻度”上，即应使电路中电流变大，所以应减小Rx的阻值，即把滑片P向右移动合适距离，使电路中的电流保持为原来的Imin值．
17、2 4.1
【解析】
分析：（1）处于平衡状态的物体受平衡力作用，即大小相等，方向相反，作用在一条直线上，作用在一个物体上．
（2）从图乙中读出铁块运动的速度，利用速度公式求出通过的路程，再利用W=Fs计算4s内拉力F做功．
解答：（1）由乙图可见，铁块在竖直方向上运动时，速度保持不变，因此铁块做匀速直线运动，铁块受到平衡力的作用．在竖直方向上受到竖直向下的重力G、竖直向下的摩擦力f和竖直向上的拉力F，根据平衡力的特点，故铁块受到摩擦力大小．
（2）根据可得，铁块在4s内升高的距离，因此拉力F做的功．
故答案为2；4.1．
【点睛】此题主要考查学生对二力平衡条件的掌握和应用．首先，我们可以判断物体是否受力平衡；其次，根据所求力的方向、以及平衡力的大小和方向准确求出力的大小和方向．
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
平面镜成像的特点：平面镜所成的像与物体大小相等，像到平面镜的距离等于物体到平面镜的距离，像与物体的连线与镜面垂直，平面镜所成的像是虚像；故作图时分别过AB作MN的垂线，标出等距离对称的A’B’，因像是虚像，故连接A’B’时用虚线，作图如下：
19、见解析
【解析】
根据题意，水桶在一个最小外力作用下保持静止，在力臂最长的情况下力最小．
如图水桶与地面接触点为支点，则水桶的最上沿作用动力的作用点，并以此作用点到支点的连线作为动力臂，此时力臂最长，最省力．
故连接水桶的右下角与左上角，然后过左上角作出垂直于此连线的动力F，方向斜向右，如图：
点睛：作杠杆上的最小动力F，是常考的内容之一，方法是先确定力的作用点，以此作用点到支点的距离作为力臂，此时力臂最长，即力垂直于此连线时最省力．
20、（1）没有改变自变量“物体的高度”，改变了控制变量“物距”。（2）步骤④改为：将发光物体B放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体B清晰的像，用刻度尺分别测量发光物体B及其像的高度，并记录在表格中。
【解析】
试题分析：（1）由题意探究“凸透镜成实像时，像的高度与物体的高度是否有关”可知，应控制物距不变，且要改变物体的高度，多次实验后分析像的高度与物体的高度是否有关，而小华的探究过程中却没有改变自变量“物体的高度”，反而改变了应控制的变量“物距”．故不能达到探究目的；（2）根据控制变量法，应保持物距不变，改变发光物体的高度，具体的改正措施：在第④步中，应当将发光物体B放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体B清晰的像，用刻度尺分别测量发光物体B及其像的高度，并记录在表格中．故答案为：（1）没有控制物距不变，并且没有改变物体的高度；（2）在第④步中，应当将发光物体B放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体B清晰的像，用刻度尺分别测量发光物体B及其像的高度，并记录在表格中．
考点：凸透镜成像规律及其探究实验．
21、不同 减小 增大 木块被推动的距离 不能
【解析】
(1)在探究动能与速度的关系时，实验中让同一小球沿斜面的不同高度静止滚下撞击水平板上的木块，这是控制了质量相同，目的是探究物体的动能与速度的关系；
(2)钢球沿斜面滚下来过程中，高度减小，重力势能减小，速度增大，动能增大，重力势能转化为动能；
(3)探究物体动能大小与哪些因素有关时，物体动能的大小无法直接体验，所以通过小球对木块外做功的多少来体现小球动能的多少，即通过木块被推动的距离来判断小球动能的大小；
若水平面绝对光滑，根据牛顿第一定律，钢球和木块将永远一直运动下去，没有运动距离的远近之分，就不能达到比较距离来比较动能的目的了．
22、同一高度 静止 小 长 慢 不需要 运动状态
【解析】
（1）实验中，为了保证小车到达水平面时的速度相等，应让同一小车从同一斜面的同一高度，由静止滑下；
（2）三次小车到达水平面时的速度相同，由实验数据可知，小车在不同表面上运动的距离不同，平面越光滑，小车受到的阻力越小，小车在平面上运动的距离越长，速度减小得越慢；
（3）牛顿第一定律的内容为：一切物体在不受外力时，总保持静止状态或匀速直线运动状态；这反映了力和运动的关系，表明了物体的运动不需要力来维持，而力是改变物体运动状态的根本原因，一切物体都有保持原来运动状态不变的性质．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）5×105Pa；（2）104W； （3）31.25%
【解析】
（1）该出租车静止时对地面的压力是：F=G=mg=2500kg×10N/kg=2.5×104 N，对地面的压强： =5×105 Pa；
（2）出租车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车受到的牵引力是：F′=f=0.02G=0.02×2.5×104 N=500N，该车以20m/s的速度匀速行驶时的功率： =500N×20m/s=104 W
（3）这款出租车以20m/s的速度匀速行驶100km时，牵引力做的功是：W=F′s=500N×100×103 m=5×107 J，百公里耗油（甲醇）10L，由 知道，甲醇的质量是：m′=ρV=0.8×103 kg/m3 ×10×10-3 m3 =8kg，甲醇完全燃烧释放的热量是：Q放=m′q=8kg×2×107 J/kg=1.6×108 J，发动机的效率是：
24、（1）9W（2）15Ω（3）0.9A
【解析】
（1）小灯泡正常发光时，电路中的电流：，则整个电路的总功率：P=UI=18V×0.5A=9W；
（2）R1两端的电压是：U1=U-U2=18V-12V=6V，则R1的阻值是：；
（3）只闭合S和S2，R1与R2串联，
若电压表选择0~15V的量程，电流表选择的是0~3A的量程，当电压表和电流表偏转相同时有，此时电路中的电流为：，这种情况可以实现；
若电压表选择0~15V的量程，电流表选择的是0~0.6A的量程，当电压表和电流表偏转角度相同时，，滑动变阻器超出最大阻值，这种情况不能实现；
若电压表选择0~3V的量程，电流表选的是0~0.6A的量程，当电压表和电流表偏转角度相同时，，此时电路中的电流为：，此时的电流超过了电流表的量程，所以不可以；
若电压表选择0~3V的量程，电流表选择的是0~3A的量程，当电压表和电流表偏转角度相同时，，此时电路中的电流为：，此时的电流超过了滑动变阻器的安全电流，所以不可以。
答：（1）只闭合S、S1，调节滑动变阻器滑片，当小灯泡正常发光时，整个电路的总功率9W；
（2）只闭合开关S、S2，调节滑动变阻器滑片，当电压表示数为12V时，电流表示数为0.4A，电阻R1的值15Ω；
（3）只闭合开关S、S2，调节滑动变阻器滑片，此时电流表的可能值是0.9A。
导体
长度/cm
横截面积/mm2
甲
10
10
乙
20
1
丙
30
0.1
表面状况
阻力的大小
运动距离s/cm
毛巾
最大
5
棉布
较大
15
木板
较小
70
