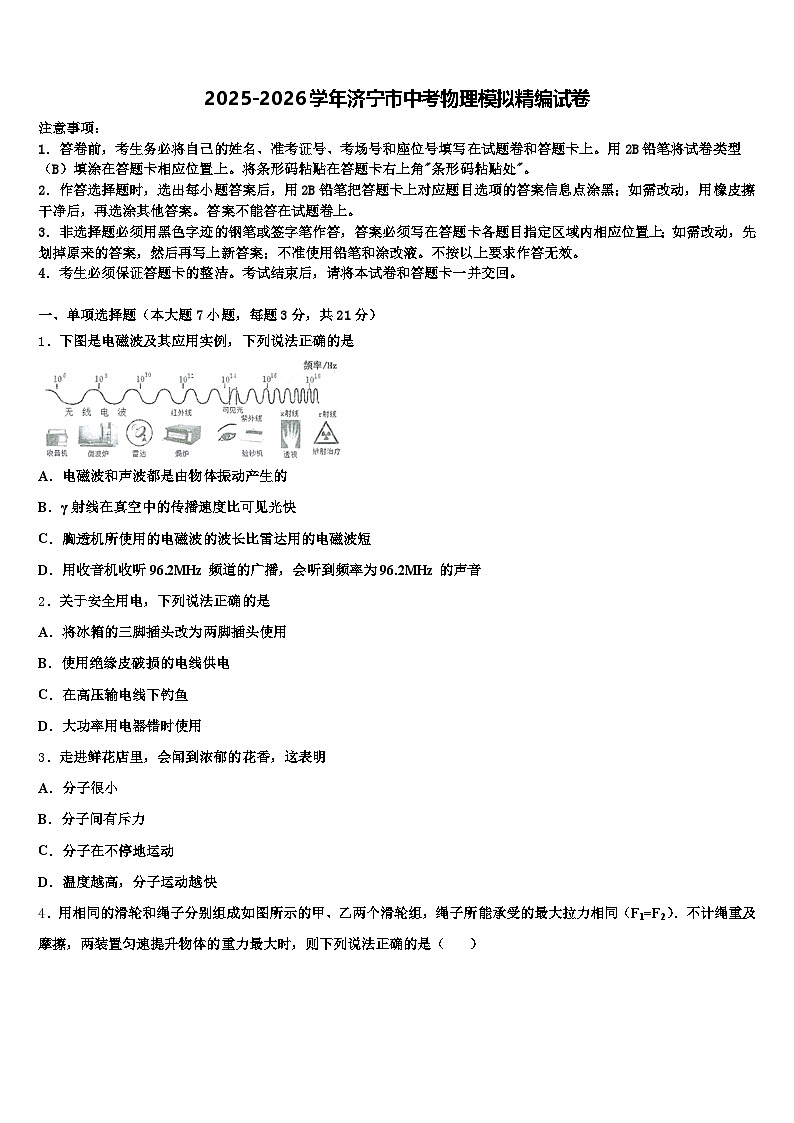

2025-2026学年济宁市中考物理模拟精编试卷（含答案解析）

这是一份2025-2026学年济宁市中考物理模拟精编试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下图是电磁波及其应用实例，下列说法正确的是
A．电磁波和声波都是由物体振动产生的
B．γ射线在真空中的传播速度比可见光快
C．胸透机所使用的电磁波的波长比雷达用的电磁波短
D．用收音机收听96.2MHz频道的广播，会听到频率为96.2MHz的声音
2．关于安全用电，下列说法正确的是
A．将冰箱的三脚插头改为两脚插头使用
B．使用绝缘皮破损的电线供电
C．在高压输电线下钓鱼
D．大功率用电器错时使用
3．走进鲜花店里，会闻到浓郁的花香，这表明
A．分子很小
B．分子间有斥力
C．分子在不停地运动
D．温度越高，分子运动越快

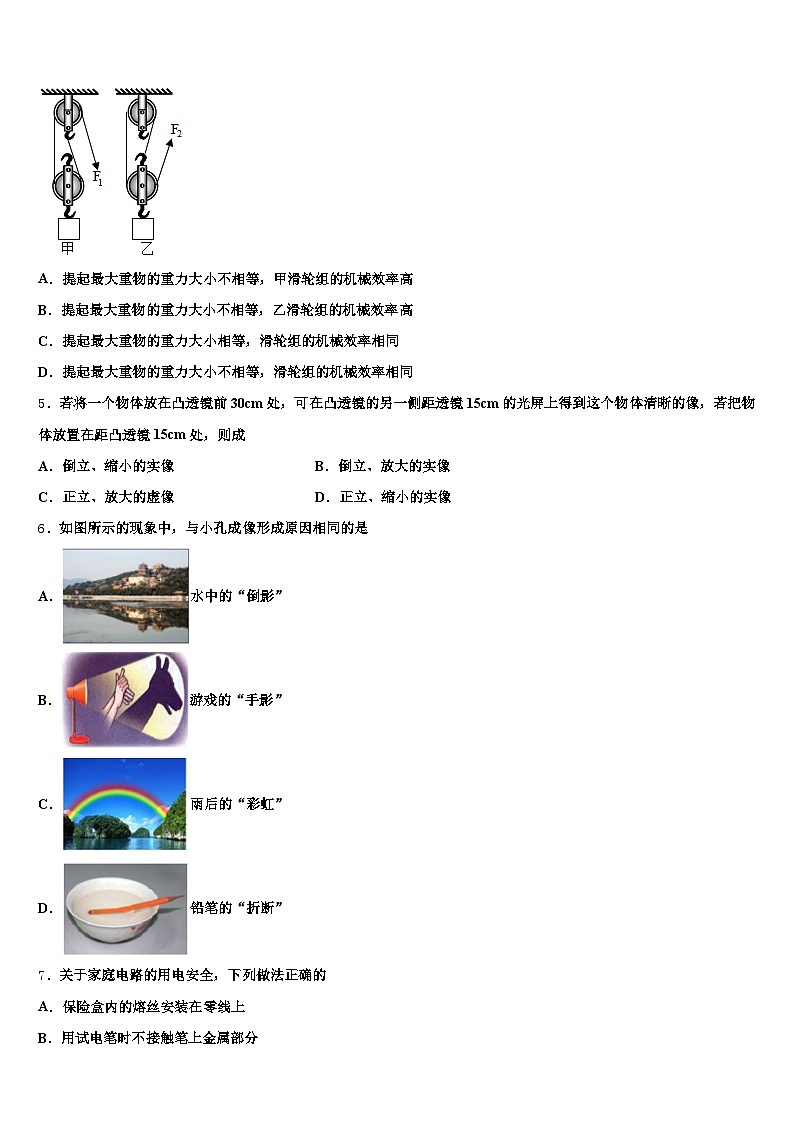

4．用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组，绳子所能承受的最大拉力相同（F1=F2）．不计绳重及摩擦，两装置匀速提升物体的重力最大时，则下列说法正确的是（ ）
A．提起最大重物的重力大小不相等，甲滑轮组的机械效率高
B．提起最大重物的重力大小不相等，乙滑轮组的机械效率高
C．提起最大重物的重力大小相等，滑轮组的机械效率相同
D．提起最大重物的重力大小不相等，滑轮组的机械效率相同
5．若将一个物体放在凸透镜前30cm处，可在凸透镜的另一侧距透镜15cm的光屏上得到这个物体清晰的像，若把物体放置在距凸透镜15cm处，则成
A．倒立、缩小的实像B．倒立、放大的实像
C．正立、放大的虚像D．正立、缩小的实像
6．如图所示的现象中，与小孔成像形成原因相同的是
A．水中的“倒影”
B．游戏的“手影”
C．雨后的“彩虹”
D．铅笔的“折断”
7．关于家庭电路的用电安全，下列做法正确的
A．保险盒内的熔丝安装在零线上
B．用试电笔时不接触笔上金属部分
C．用电器的开关安装在火线上
D．空气开关跳闸，立即合上恢复供电
二、填空题（本大题7小题，共21分）

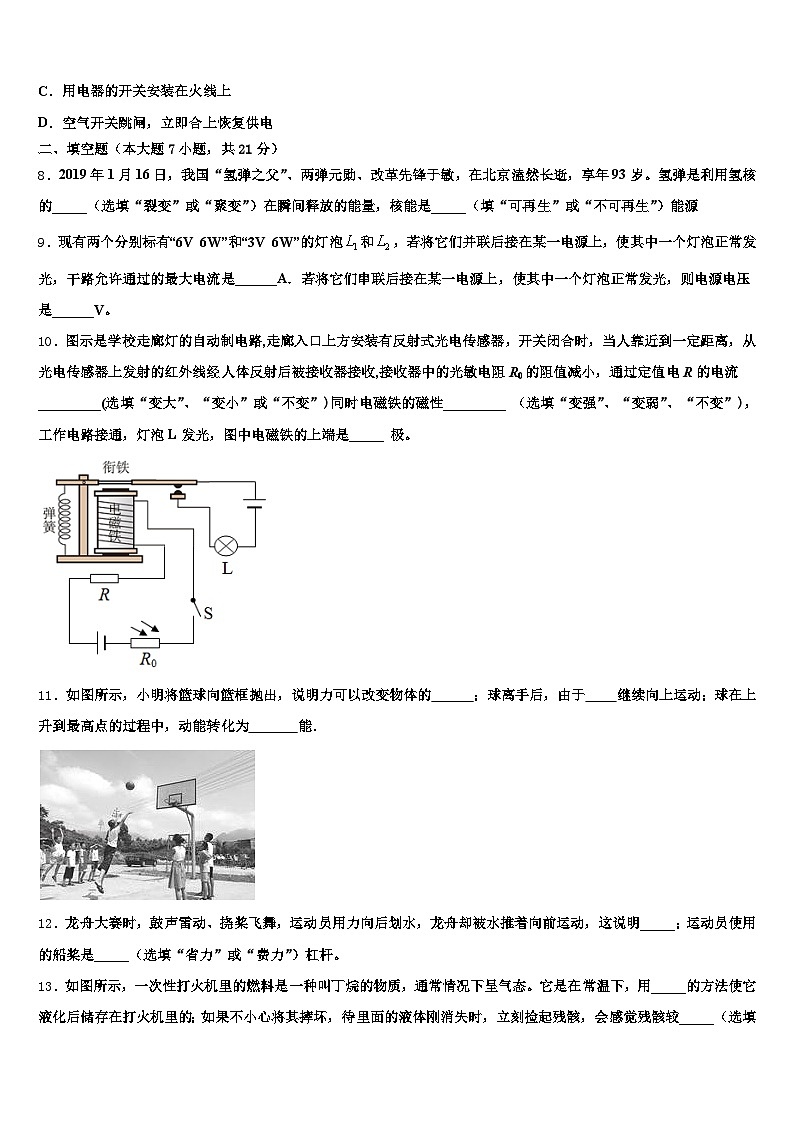

8．2019年1月16日，我国“氢弹之父”、两弹元勋、改革先锋于敏，在北京溘然长逝，享年93岁。氢弹是利用氢核的_____（选填“裂变”或“聚变”）在瞬间释放的能量，核能是_____（填“可再生”或“不可再生”）能源
9．现有两个分别标有“6V 6W”和“3V 6W”的灯泡和，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是______A．若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是______V。
10．图示是学校走廊灯的自动制电路,走廊入口上方安装有反射式光电传感器，开关闭合时，当人靠近到一定距离，从光电传感器上发射的红外线经人体反射后被接收器接收,接收器中的光敏电阻R0的阻值减小，通过定值电R的电流_________(选填“变大”、“变小”或“不变”)同时电磁铁的磁性_________ （选填“变强”、“变弱”、“不变”)，工作电路接通，灯泡L发光，图中电磁铁的上端是_____ 极。
11．如图所示，小明将篮球向篮框抛出，说明力可以改变物体的 ；球离手后，由于 继续向上运动；球在上升到最高点的过程中，动能转化为 能．
12．龙舟大赛时，鼓声雷动、挠桨飞舞，运动员用力向后划水，龙舟却被水推着向前运动，这说明_____；运动员使用的船桨是_____（选填“省力”或“费力”）杠杆。
13．如图所示，一次性打火机里的燃料是一种叫丁烷的物质，通常情况下呈气态。它是在常温下，用_____的方法使它液化后储存在打火机里的；如果不小心将其摔坏，待里面的液体刚消失时，立刻捡起残骸，会感觉残骸较_____（选填“冷”、“热”），这是因为里面的液体迅速_____（填物态变化的名称）时要_____（选填“吸收”、“放出”）大量的热。
14．如图，将盛满水的圆柱形透明玻璃杯贴近书本，并逐渐增大玻璃杯子到书本的距离，尝试透过玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），他所看到像不可能是___（选填“A”、“B”、“C”或“D”，下同）．在书本逐渐远离玻璃杯子的过程中，依次看到像是图乙中的___．
三、作图题（共7分）
15．物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F，请画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）．
16．如图，杠杆在力F1、F2的作用下处于静止状态，L1是力F1的力臂，请在图中作出F2的力臂L2和力F1 的示意图．
17．一物体静止在斜面上，请在图中作出物体受到的重力和对斜面的压力的示意图．
（_____）
四、实验题（本大题共5小题，共20分）
18．电阻箱是能够直接读出电阻阻值的可变电阻在电路图中用符号表示．为探究导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数1/R的关系，小明设计了图甲所示的实验电路图和乙所示实物连线图，图丙是根据实验数据描绘出的I﹣1/R的图象
（1）如图（乙）是根据图（甲）连接的实物图，请在错误的导线上打×并连接正确；
（________）
（2）闭合开关后，小明发现电压表有示数，电流表无示数，原因可能是_____；
（3）分析实验数据，小明得出实验探究的结论是_____．
19．某小组在“观察水的沸腾”实验中：
图（a）中甲、乙、丙三种读温度计的方式正确的是_______；图（b）安装实验器材时，应按照_______（自上而下/自下而上）的顺序进行；从实验数据可以看出，水的沸点是_______，由此可以判断此时大气压_______（小于/大于）一个标准大气压．为说明水沸腾过程中是否需要吸热，应_______，观察水是否继续沸腾；小明和小红分别利用质量相等的水按图（b）装置同时进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是_______．
20．小明同学对“斜面的机械效率跟什么因素有关”这一课题提出了一些值得探究的猜想，斜面的机械效率跟：A斜面的倾斜程度有关；B．斜面的粗糙程度有关；C．物体受的重力有关．小刚同学为了证实其中的部分猜想是否正确，设计方案并进行了探究，下表反映了他的探究过程．（参看如图，表中①、③两次实验所用斜面是相同的，设物体在斜面上做匀速直线运动）
（1）请你替小刚在上表中的空格处填上适当的数据．
（2）通过对比实验①、②数据，可验证猜想_____ （填写字母）．
（3）通过对比实验①、③数据，可以得出的探究结论是：当斜面的粗糙程度一定时，斜面的倾斜程度越大，斜面的机械效率的值越_____．
（4）若要验证猜想C，应控制斜面的倾斜程度和_____不改变．
21．小亮为了测量酱油的密度,他找来了天平(配有 100g、50g、20g、10g、5g 砝码各一个)和量筒进行以下实验:
(1)如图甲,将待测酱油倒入烧杯中,用已调好的天平测量烧杯和油的总质量________ g；
(2)将烧杯中的酱油倒入一部分到量筒中,如图乙,量筒中酱油的体积是________ cm1；
(1)用已调好的天平测量剩余酱油和烧杯的总质量,如图丙,则倒出酱油的质量为________ g, 由此可知酱油的密度是________kg/m1；
(4)若该天平的 20g 砝码生锈了,则小亮测得酱油的密度将________ (选填“偏大”、“偏小”、 “不变”)；
(5)小明还想利用可乐瓶、小口径量筒、金属块(密度为ρ)、以及常见生活材料,来测量酱油的密度；
步骤:如图：
a、把可乐瓶放置在水平台上,再把吸管一端水平插入可乐瓶侧壁,另一端开口朝下，往可乐瓶 中缓慢倒入酱油，直至水面升到习惯水平端口，将空的量筒正放在吸管下端开口处，
b、把一泡沫块轻轻放入可乐瓶中，使之漂浮在液面上,量筒中酱油的体积为 V1；
c、用细线拴住金属块轻轻放入可乐瓶中,直至金属块下沉至杯底, 量筒中酱油的体积为 V2；
d、取出金属块并轻轻放置在泡沫块上方,泡沫块和金属块漂浮在液面上, 量筒中酱油的体积为 V1．
根据上述实验过程,请完成下列问题：
①步骤 c 中可乐瓶对水平面的压力______（选填“大于”“小于”或“等于”)步骤 d 中可乐 瓶对水平面的压力；
②测出酱油的密度为_______________(用题目给出的字母表示)；
③在步骤 d 中，将金属块从酱油中取出,放在泡沫上方时,若该金属块沾上了一些酱油，则会导致测得的酱油密度_______（选填“偏大”“偏小”或“不变”)．
22．沈仔细同学做“测量小灯泡电功率”的实验，电源电压恒为，小灯泡上标有“”字样．请你完成下列内容：
（1）用笔画线代替导线，将图中的实物电路连接完整．
（____________）
（2）闭合开关前，应将滑动变阻器的滑片移到__________（选填“A”或“B”）端．
（3）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数．这个故障可能是灯泡__________（选填“断路”或“短路”）造成的．
（4）排除故障后继续实验，他进行了4次测量，并将有关数据及现象记录在表格中．
分析表中信息，可知小灯泡的额定功率为__________W ；还可得出的结论：小灯泡的实际电功率越__________，灯泡越亮．
五、计算题（本大题共2小题，共13分）
23．被誉为“沙漠之舟”的骆驼站在水平沙面上，它的质量为600kg，每只脚掌的面积为20cm2（g＝10N/kg）．骆驼对沙面的压力为多大？骆驼对沙面的压强为多大？骆驼的脚掌约可知为马蹄掌的三倍，这样大的脚掌有什么好处？
24．当某电动机两端的电压为12V时，通过电动机线圈的电流为3A，已知电动机线圈的电阻为0.4Ω（保持不变），通电2min，问：电流通过电动机所做的功为多少？电流通过电动机的线圈产生的热量为多少？该电动机的机械效率是多少？
六、综合能力题（本大题共3小题，共18分）
25．有两个电加热器的电阻分别为R1和R2，现将它们并联起来接在一个电压不变的电源上，它们的功率分别为P1和P2，如果将它们串联起来仍接在该电源上。请你推导电路此时消耗的总功率： 当一个电加热器消耗的功率是800W，另一个电加热器消耗的功率是1200W时，整个电路消耗的功率是多少？
26．按照规定，我国载货车辆的轮胎，对地面的压强应控制在700kPa 以内，但有些司机，为了获取更多利益，肆意超载．有一辆重3t的6轮货车，核准载货量为4t，实际装货9t，如果每个车轮与路面的接触面积为0.02m 2 ，每个车轮平均分担所有负重．（g取10N/kg） 通过计算说明，该车对路面的压强是否超过规定 运用所学的物理知识说明超载的危害（只要求说出两点）
27．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]
开关S跳至_____触点位置时，热水器进入保温状态，水箱内装满水时，水的质量为_____kg．R2的阻值为多大_______？水箱中装满初温为25℃的水，加热使温度升高到55℃，水需要吸收多少热量__________？在上述加热状态下，热水器正常工作35min需消耗多少电能______？加热效率是多少_______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A. 由麦克斯韦的电磁场理论可以知道，电磁波不是物体振动产生的，而声波是由物体振动产生的，故A错误；
B. 电磁波在真空中的传播速度相同，故B错误；
C. 由图可知，胸透机所使用的电磁波的频率更高，由c=λf得，波长比雷达用的电磁波短，故C正确；
D. 96.2MHz是电磁波的频率，不是声音的频率，故D错误。
2、D
【解析】
A．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故A错误；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故B错误；
C．高压线下钓鱼，鱼线很容易接触到高压线，容易会发生触电，故C错误；
D．多个大功率用电器若同时使用，则会使干路中的电流过大，容易引起电路发生火灾，所以，大功率用电器错时使用，故D正确．
3、C
【解析】
两种不同的物质相互接触时，彼此进入对方的现象叫扩散现象，扩散现象表明分子不停地做无规则的运动．
【详解】
从物理学角度来看，走进鲜花店里，会闻到浓郁的花香，属于扩散现象，这个现象表明分子在永不停息地做无规则运动．且虽然温度越高，分子运动越快，本题没有涉及温度的变化．
故选C．
4、B
【解析】
甲滑轮由两段绳子承担，提升重物为G甲=2F-G动；乙滑轮由三段绳子承担，提升的重物G乙=3F-G动，动滑轮的重力相同，因此G乙大于G甲；机械效率，因为甲的重力小，因此甲的机械效率小，乙机械效率高．正确选B．
5、B
【解析】
将一个物体放在凸透镜前30cm处，可在凸透镜的另一侧距透镜15cm的光屏上得到这个物体清晰的像，此时物距为30cm，像距为15cm；物距大于像距，成的是倒立、缩小的实像；
把物体放置在距凸透镜15cm处，物距为15cm，根据光路可逆可知，此时的像距应为30cm；像距大于物距，成倒立、放大的实像．
6、B
【解析】
小孔成像是光沿直线传播形成的；
A. 水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，故A不符合题意；
B. 手影的形成说明光是沿直线传播的，由于光的直线传播，被手挡住后，墙面就会呈现出阴影区域，就是影子，故B符合题意；
C. 雨后彩虹是由于太阳光入射到水滴中发生的折射形成的，故C不符合题意；
D. 从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了， 故D不符合题意．
7、C
【解析】
A、保险丝需安装在火线上，当电流过大时，保险丝熔断，使家庭电路不带电，可以防止触电事故的发生，故A错误；
B、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故B错误；
C、为防止发生触电事故，开关应该接在火线上，故C正确；
D、因为电路有短路或用电器总功率过大，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故D错误．
二、填空题（本大题7小题，共21分）
8、聚变 不可再生
【解析】
氢弹是利用氢核的聚变在瞬间释放的能量；核能使用后，不可能在短期内从自然界得到补充，属于不可再生能源。
9、2.5 7.5
【解析】
根据题意知，L1的额定电压，额定功率，所以L1的额定电流为：
，L1的电阻为：，
L2的额定电压为，额定功率为 .
所以L2的额定电流为： ，
L2的电阻为：，
若两灯泡并联，若使其中一个灯泡正常发光，电源电压应为3V.
所以干路电流为： ，
若两灯泡串联，使其中一个灯泡正常发光，则电路中的电流应为 .
所以电源电压为：.
故答案为：2.5；7.5.
10、变大 变强 S
【解析】
[1][2][3]如图，自动控制电路的光敏电阻R0与定值电阻R串联，由题意知，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，根据知，电路电流变大，再根据知，电阻R两端电压变大，同时电磁继电器磁性增强，衔铁被吸下灯泡发光；电源左端是正极，因此电磁铁的下端是电流流进端，根据安培定则，右手四指顺电流方向握住螺线管后，大拇指指向下端，为N极，则上端是S极。
11、运动状态 惯性 重力势能
【解析】
小明用力，篮球从静止变为运动说明力改变了它的运动状态．球离开受之后受竖直向下的重力作用，而继续保持原来的运动方向向上运动，这种性质叫做惯性．上升过程中，速度变小动能变小，而高度增加重力势能增加，属于动能转化为重力势能．
12、物体间力的作用是相互的 费力
【解析】
根据物体间的作用是相互的，运动员用力向后划水，运动员给水一个向后的力，水就给龙舟一个向前的力，因此使龙舟向前运动；
通过比较动力臂和阻力臂可看出，动力臂小于阻力臂，因此船桨的桨是一个费力杠杆。
13、压缩体积 冷 汽化 吸收
【解析】
液化有两种途径，降低温度和压缩体积；
[1]打火机的”气“，正是在常温下，用压缩体积的方式将其液化的；
[2][3][4]如果火机破损，则丁烷液体体迅速汽化，而汽化是吸热的，所以刚漏完气的火机会很凉。
14、DABC
【解析】
因为左右方向的玻璃杯面是一个弧形样子，左右中间厚边缘薄，与凸透镜一样，所以是左右方向发生变化；
当物距小于焦距时，成正立放大的虚像，即左右变大；
当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒；
当物距等于二倍焦距时，成倒立、等大的实像，即左右颠倒；
当物体大于二倍焦距时，成倒立、缩小的实像，即左右颠倒。
由于玻璃杯面上下相同(不是弧形样子)，不会起到放大作用，所以像与图片应该是左右发生变化，而上下与图片相同，故不可能出现D选项中的图片。
由以上分析可知，在书本逐渐远离玻璃杯子的过程中，依次看到像是图乙中的ABC.
三、作图题（共7分）
15、
【解析】
试题分析：依据题意，物体受一水平向左的推力F，物体又在粗糙水平面向右运动，所以物体又受到水平向左的摩擦力f；作图如图所示．
【考点定位】力的示意图
16、如下图所示
【解析】
过支点O作力F2的垂线段L2就是F2的力臂；过力臂L1末端，作垂直于L1直线，与杠杆的交点为力F1作用点，方向斜向右上方，如图所示：
17、
【解析】
根据长方体对角线的交点确定出重心，然后过物体重心画带箭头的线段，方向竖直向下，即重力G示意图；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力F示意图；如图所示：
四、实验题（本大题共5小题，共20分）
18、 [Failed t dwnlad image : ]电阻箱断路 在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数成正比
【解析】
（1）原电路中，电压表测电源电压是错误的，应测电阻电阻箱的电压，如下改正：
（2）经分析，闭合开关后，小明发现电压表有示数，电流表无示数，原因可能是电阻箱断路；
（3）由图知，电流随电阻倒数的变化关系为过原点的直线，故小明得出实验探究的结论是：在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数成正比．
19、乙 自下而上 98℃ 小 移去酒精灯 酒精灯火焰大小不同
【解析】
（1）使用温度计测量液体温度读数时，玻璃泡要继续留在被测液体中，且视线与温度计中的液柱上表面相平，所以，图（a）中甲、乙、丙三种读温度计的方式正确的是乙；
（2）实验时，因为需用酒精灯的外焰加热，所以首先要根据酒精灯的位置，调整好铁圈的高度，即安装实验器材时，应按照自下而上顺序进行；
（3）液体的沸点与气压的关系是：气压越大，沸点越高，气压越低，沸点越低．由表格中数据知道，从第4min开始，水温达到99℃后吸热，温度不再升高，说明已经沸腾，即沸点是98℃，由于水的沸点低于100℃，所以当地的大气压低于1标准大气压；为说明水沸腾过程中是否需要吸热，应移去酒精灯，若水不能吸热后，停止沸腾，这说明水沸腾时要吸收热量；
（4）小明和小红分别利用质量相等的水按图（b）装置同时进行实验，且正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是酒精灯火焰大小不同，即相同时间内吸收的热量不同造成的．
本题考查的是探究水的沸腾实验，涉及了温度计的读数、实验的装置的装配，并能分析影响其结果的实验条件，同时还要求会分析温度随时间变化的图象，考查的知识点较多．
20、70.6 1.4 B 大 粗糙程度
【解析】
（1）在实验①中，斜面的机械效率为η＝＝＝70.6%；
在实验②中，W总＝Fs＝1.4N×1m＝1.4J；
（2）观察表格可知：斜面的倾斜程度相同（都是37°），斜面的粗糙程度不同，斜面的机械效率也不同；根据控制变量法的思想，可看出实验①②是在研究斜面机械效率与粗糙程度的关系．
（3）对照实验①③可看出，当斜面的倾斜程度增大时（由37°增大到45°），斜面的机械效率在增大；故的结论斜面的倾斜程度越大，机械效率越大；
（4）根据此实验的研究方法——控制变量法，在验证猜想C时，应控制斜面的倾斜程度和粗糙程度不变，只改变物体的重力．
21、72.2 40 45 1.125×101 偏小 大于 ρ酱油= 偏小
【解析】
(1)[1]由甲图知道砝码质量为50g+20g，游码标尺分度值为0.2g，则游码读数为2.2g，所以，烧杯和油的总质量是：
m总=50g+20g+2.2g=72.2g；
(2)[2]由乙图知道，量筒的分度值为2mL，所以，量筒中酱油的体积是：
V= 40mL=40cm1；
(1)[1]由丙图知道，砝码质量为20g+5g，游码读数为2.2g，所以，剩余酱油和烧杯的总质量是：
m剩=20g+5g+2.2g=27.2g，
即倒出的酱油的质量是：
m= m总-m剩=72.2g-27.2g=45g，
所以，酱油的密度是：
；
(4)[4]若砝码生锈了，则砝码的实际质量超过了标注的质量，所以可少加砝码便能与左侧平衡，而读数时却仍按标注值读取，即测得得质量会偏小，根据知道，则计算出的密度将偏小；
(5)①[6]由于步骤 d 是在c步骤的基础上，再排出更多的酱油，而瓶、泡沫、金属块的质量是一样的，所以，d步骤中可乐瓶内所有物体的重力小于c步骤中可乐瓶内所有物体的重力，即c步骤中可乐瓶对水平面的压力大于d步骤中可乐瓶对水平面的压力；
②[7]由图②知道，泡沫漂浮在酱油中，其受到的浮力等于其重力，而浮力又等于其排开酱油的重力，则
G泡沫=F浮泡沫=G排泡沫=m排泡沫g=ρ酱油V1g；
由图③知道，金属块的体积是：
V金属=V2-V1，
则金属块的重力是：
G金属=m金属g=ρV金属g=ρ(V2-V1)g；
图④中，将泡沫和金属块看为一个整体，其漂浮在酱油中，所以其受到的总浮力等于其总重力，而浮力又等于其排开酱油的重力，所以，
G泡沫+ G金属=F浮总=G排总=m排总g=ρ酱油V1g，
将G泡沫和G金属代入ρ酱油V1g+ρ(V2-V1)g=ρ酱油V1g，解得
ρ酱油=；
③[8]在步骤d中，若该金属块沾上了一些酱油，则会导致G金属增大，从而G泡沫+ G金属也增大，最终使得排开酱油的总体积V1增大．由ρ酱油=知道，V1增大会导致测得的酱油密度偏小。
22、 A 断路 0.75 大
【解析】
（1）做“测量小灯泡电功率”的实验，应将电压表并联在小灯泡两端，已知小灯泡的额定电压为2.5V，故选用0~3V量程；滑动变阻器的接线柱采用“一上一下”方式串联在电路中，连图如下：
（2）闭合开关前，应将滑动变阻器的滑片置于阻值最大位置，移到A端．
（3）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数．这个故障可能是灯泡断路造成的．
（4）分析表中信息，可知小灯泡的额定功率为P额=U额I=2.5V×0.3A=0.75W．
比较小灯泡在不同电压下的发光情况可知，小灯泡的实际电功率越大，灯泡越亮．
五、计算题（本大题共2小题，共13分）
23、（1）6×103N； （2）7.5×105Pa；（3）骆驼的脚掌面积大，对沙子表面压强较小，能避免陷入沙子里有利于在沙漠行走
答略．
【解析】
解：（1）骆驼对沙面的压力等于其重力F=G=mg=600kg×10N/kg=6000N．
（2）骆驼对沙面的压强.
（3）由可知，压力一定时，受力面积越大压强越小．骆驼的脚掌约为马蹄掌的三倍，骆驼的脚掌面积大，对沙子表面压强较小，能避免陷入沙子里，有利于在沙漠行走，所以骆驼有“沙漠之舟”之称．
答：（1）骆驼对沙面的压力为6000N．（2）骆驼对沙面的压强为．（3）骆驼的脚掌面积大，对沙子表面压强较小．
24、（1）4320J，（2）432J，（3）90%。
【解析】
（1）电流通过电动机所做的功：W总＝UIt＝12V×3A×2×60s＝4320J，
（2）这台电动机2min内产生的热量：Q＝I2Rt＝（3A）2×0.4Ω×2×60s＝432J；
（3）电动机提供的机械能：W机＝W总﹣Q＝4320J﹣432J＝3888J，这台电动机的效率：η＝×100%＝×100%＝90%。
六、综合能力题（本大题共3小题，共18分）
25、（1）见解析（2）480W
【解析】
（1）证明：两电阻并联时，因并联电路支路的电压相等，由可得：，；当两电阻串联时，根据电阻的串联，总电阻：﹣﹣﹣①；此时电路的总功率：﹣﹣﹣②，将 ①代入②得：﹣﹣﹣③，③式两边同时取倒数，化简可得：﹣﹣﹣③；
（2）当一个电加热器消耗的功率是800W，另一个电加热器消耗的功率是1200W时，将已知量代入得整个电路消耗的功率：。
26、 (1)车对路面的压强超过规定（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故；由于超载，惯性过大，在遇险时难以有效刹车而出事故
【解析】
试题分析：（1）车轮对地压强（1分）
Pa （4分）
Pa，∴车对路面的压强超过规定． （1分）
（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故（说对一点给1分）；由于超载，惯性过大，在遇险时难以有效刹车而出事故（再说对一点给1分）
考点：压强的计算；超载的危害．
点评：考查了压强的计算，关键是计算时注意加上车的重及受力面积是6个轮胎受力面积的和，以及能用气压和惯性知识解释超载的危害．
27、b 30 36.3Ω 3.78×106J 4.2×106J 90%
【解析】
（1）分析开关接a和b的电路组成及电阻关系，根据P＝分析哪种情况电功率大，电功率大的为加热状态，电功率小的为保温状态；已知电热水器的容积，利用密度公式可求得水的质量；（2）由电功率公式的变形公式R＝求出电阻阻值．（3）根据Q＝cm△t可求得水需要吸收多少热量．（4）根据W＝Pt求得需消耗多少电能，利用η＝可求得加热效率．
【详解】
(1)由电路图可知,开关S跳至b触点位置时,两电阻串联,电路电阻较大,开关S跳至a触点位置时,只有电阻R1接入电路,电阻R2被短路,此时电路电阻较小,电源电压U一定,由P＝可知，电阻越大，电路功率越小，电阻越小，电热水器功率越大，因此当开关S跳至b触点位置时，电路阻值较大，电功率较小，电热水器处于保温状态．已知电热水器的容积V＝30L＝30dm3＝0.03m3，由ρ＝可知，水的质量：m＝ρV＝1.0×103kg/m3×0.03m3＝30kg，(2)当开关S跳至a触点位置时,只有电阻R1接入电路，由P＝可知，电阻阻值：R1＝ ＝＝24.2Ω，开关S跳至b触点位置时，两电阻串联，由P＝可知：P保温＝即800W＝ ，解得R2＝36.3Ω；(3)水吸收的热量Q＝cm△t＝4.2×103J/(kg⋅℃)×30kg×(55℃−25℃)＝3.78×106J，(4)由P＝可得,加热状态下,热水器正常工作35min需消耗电能W＝P加热t＝2000W×35×60s＝4.2×106J.加热效率η＝×100%＝×100%＝90%.
实验
次数
斜面
斜面粗糙程度
物重G/N
斜面高度h/m
沿斜面拉力F/N
斜面长
s/m
有用功
W有/J
总功
W总/J
机械效率η（%）
①
37°
粗糙
2
0.6
1.7
1
1.2
1.7
____
②
37°
较光滑
2
0.6
1.4
1
1.2
____
86
③
45°
粗糙
2
0.7
1.8
1
1.4
1.8
78
物理量
次数
电压U/V
电流
实际功率
小灯泡亮度
1
0.5
0.12
0.06
不亮
2
1.5
0.20
0.30
稍亮
3
2.5
0.30
正常
4
2.8
0.32
0.90
更亮
额定电压
220V
容积
30L
加热功率
2000W
保温功率
800W
