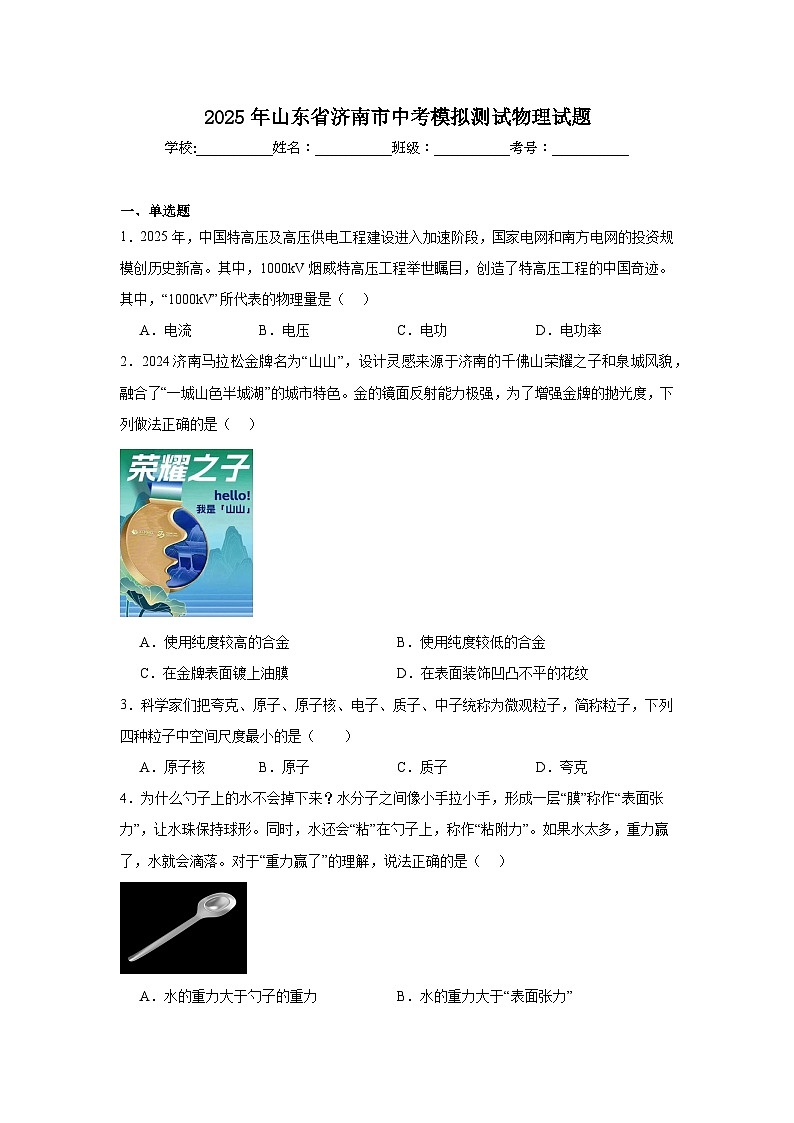

2025年山东省济南市中考模拟测试物理试题（附答案解析）

这是一份2025年山东省济南市中考模拟测试物理试题（附答案解析），共23页。试卷主要包含了单选题，多选题，填空题，作图题，计算题，实验题等内容，欢迎下载使用。

一、单选题
1．2025年，中国特高压及高压供电工程建设进入加速阶段，国家电网和南方电网的投资规模创历史新高。其中，1000kV烟威特高压工程举世瞩目，创造了特高压工程的中国奇迹。其中，“1000kV”所代表的物理量是（ ）
A．电流B．电压C．电功D．电功率
2．2024济南马拉松金牌名为“山山”，设计灵感来源于济南的千佛山荣耀之子和泉城风貌，融合了“一城山色半城湖”的城市特色。金的镜面反射能力极强，为了增强金牌的抛光度，下列做法正确的是（ ）
A．使用纯度较高的合金B．使用纯度较低的合金
C．在金牌表面镀上油膜D．在表面装饰凹凸不平的花纹
3．科学家们把夸克、原子、原子核、电子、质子、中子统称为微观粒子，简称粒子，下列四种粒子中空间尺度最小的是（ ）
A．原子核B．原子C．质子D．夸克

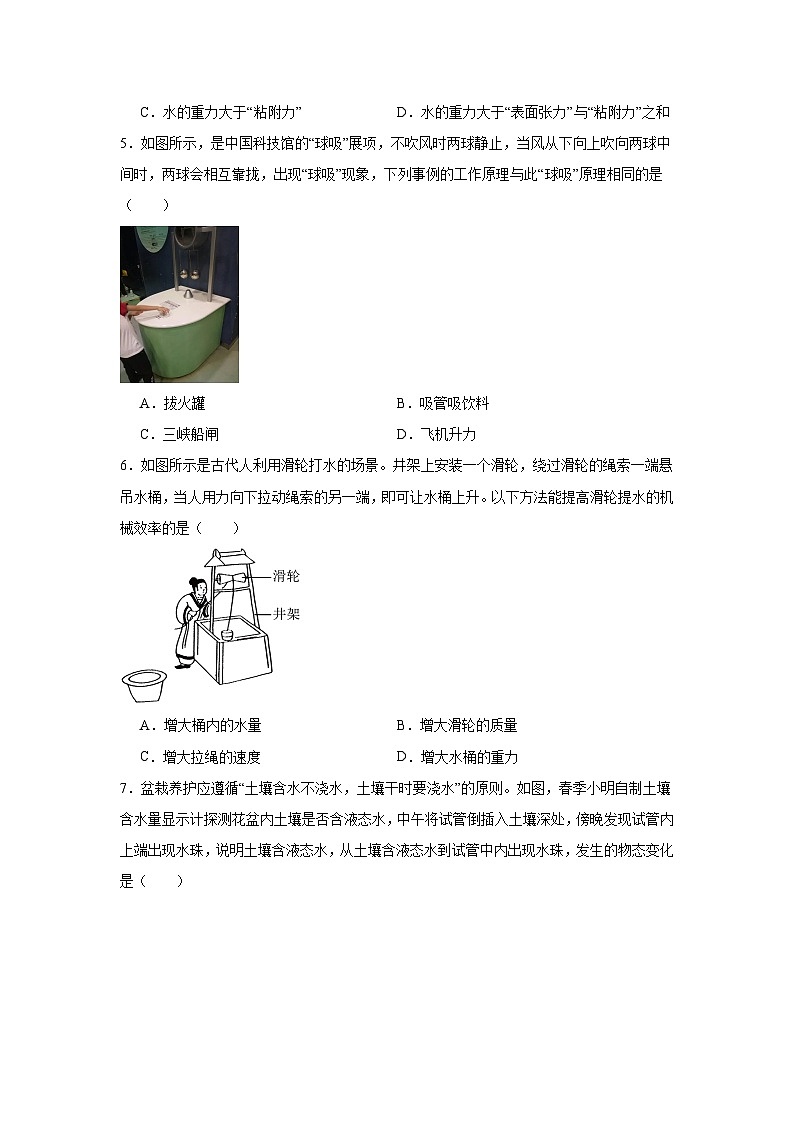

4．为什么勺子上的水不会掉下来？水分子之间像小手拉小手，形成一层“膜”称作“表面张力”，让水珠保持球形。同时，水还会“粘”在勺子上，称作“粘附力”。如果水太多，重力赢了，水就会滴落。对于“重力赢了”的理解，说法正确的是（ ）
A．水的重力大于勺子的重力B．水的重力大于“表面张力”
C．水的重力大于“粘附力”D．水的重力大于“表面张力”与“粘附力”之和
5．如图所示，是中国科技馆的“球吸”展项，不吹风时两球静止，当风从下向上吹向两球中间时，两球会相互靠拢，出现“球吸”现象，下列事例的工作原理与此“球吸”原理相同的是（ ）
A．拔火罐B．吸管吸饮料
C．三峡船闸D．飞机升力
6．如图所示是古代人利用滑轮打水的场景。井架上安装一个滑轮，绕过滑轮的绳索一端悬吊水桶，当人用力向下拉动绳索的另一端，即可让水桶上升。以下方法能提高滑轮提水的机械效率的是（ ）
A．增大桶内的水量B．增大滑轮的质量
C．增大拉绳的速度D．增大水桶的重力

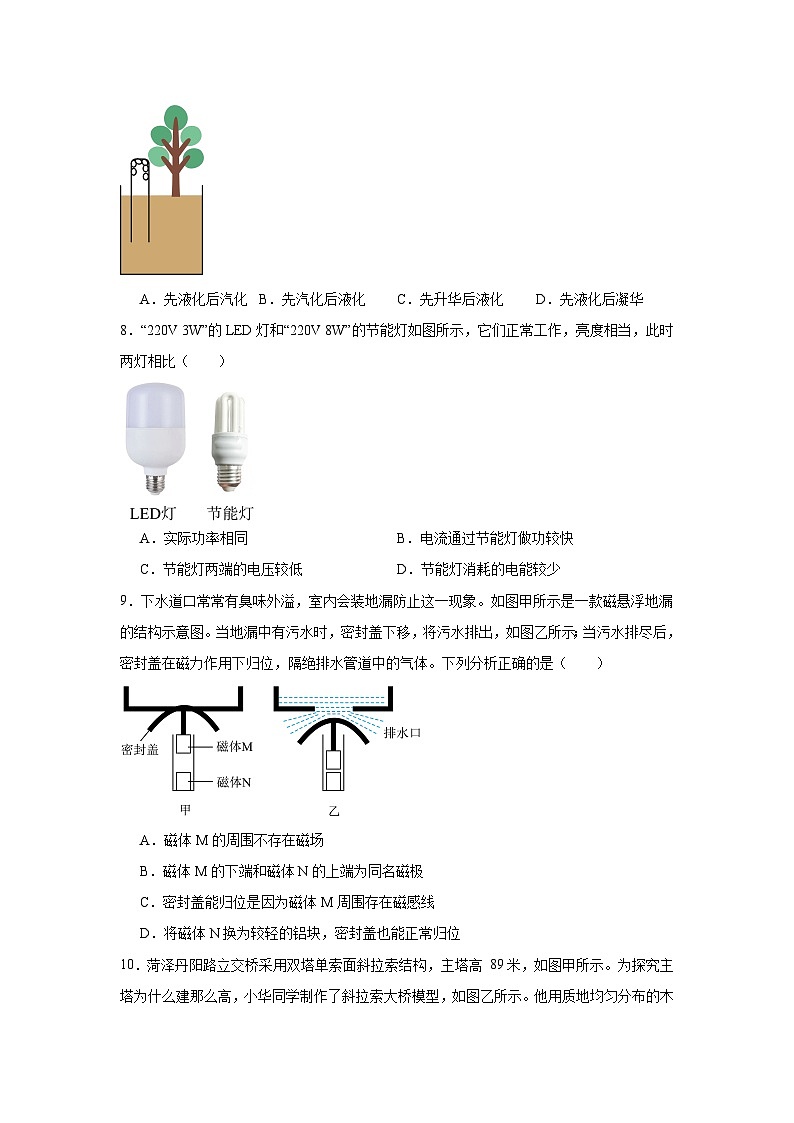

7．盆栽养护应遵循“土壤含水不浇水，土壤干时要浇水”的原则。如图，春季小明自制土壤含水量显示计探测花盆内土壤是否含液态水，中午将试管倒插入土壤深处，傍晚发现试管内上端出现水珠，说明土壤含液态水，从土壤含液态水到试管中内出现水珠，发生的物态变化是（ ）
A．先液化后汽化B．先汽化后液化C．先升华后液化D．先液化后凝华
8．“220V 3W”的LED灯和“220V 8W”的节能灯如图所示，它们正常工作，亮度相当，此时两灯相比（ ）
A．实际功率相同B．电流通过节能灯做功较快
C．节能灯两端的电压较低D．节能灯消耗的电能较少
9．下水道口常常有臭味外溢，室内会装地漏防止这一现象。如图甲所示是一款磁悬浮地漏的结构示意图。当地漏中有污水时，密封盖下移，将污水排出，如图乙所示；当污水排尽后，密封盖在磁力作用下归位，隔绝排水管道中的气体。下列分析正确的是（ ）
A．磁体M的周围不存在磁场
B．磁体M的下端和磁体N的上端为同名磁极
C．密封盖能归位是因为磁体M周围存在磁感线
D．将磁体N换为较轻的铝块，密封盖也能正常归位
10．菏泽丹阳路立交桥采用双塔单索面斜拉索结构，主塔高 89米，如图甲所示。为探究主塔为什么建那么高，小华同学制作了斜拉索大桥模型，如图乙所示。他用质地均匀分布的木条OA 做桥面，立柱GH做桥塔，OA 可绕O点转动，A 端用细线与GH上的 B点相连。下列说法错误的是（ ）
A．桥面的模型 OA是杠杆，OA的重力代表桥面的重力
B．若OA 不动，只将细线一端的固定点 B改至 C，拉力 F将变大
C．若 OA 不动，只将细线一端的固定点B改至C，拉力 F将变小
D．若OA 不动，只将细线一端的固定点 A 向 O移动一小段距离，拉力 F将变大
二、多选题
11．熟悉物理实验工具，是物理实验成功的基础。关于以下物理实验工具的操作，说法正确的有（ ）
A．甲图，小张使悬挂的物体与弹簧轴线不在同一直线上，测得物体的质量偏大
B．乙图，小明要量取50mL的水，若俯视读数，则量取的水可能为45mL
C．丙图，小华要测量铅笔的电阻，则滑动变阻器起到了保护电路的作用
D．丁图，小红在使用金属测电笔辨别哪个孔接火线时，手指应接触金属体笔尾
12．物理是一门实践性的学科。关于物理小制作，说法正确的有（ ）
A．甲图为抛掷装置，若要使得物体抛掷的越远，则要使得橡皮筋挂在更靠后的钉子上
B．乙图为自制望远镜，若要看更远的物体，则要加大两个镜片的距离
C．丙图为自制滑动变阻器，可以使用铜丝作为电阻丝的原材料
D．丁图为自制指南针，当指南针朝向N极时，此时显示为北方
13．济南黄河大坝位于市区北部，是黄河防洪重要工程，兼具生态与休闲功能。堤顶道路贯穿东西，可骑行漫步，两岸绿树成荫，四季景观各异，毗邻百里黄河风景区，为市民亲近自然、观览母亲河风貌的热门目的地。下列说法正确的有（ ）
A．水坝建造的非常高，是为了储蓄更多的重力势能
B．水能发电时发生的能量转化与发电机相同
C．电能无法重新转化为水的机械能，说明能量的转移具有方向性
D．大坝上窄下宽是由于液体压强随着液体深度的增大而增大
14．“草船借箭”是我国古典名著《三国演义》中赤壁之战的一个故事，讲的是诸葛亮利用若干草船诱敌，最终“借”到了十万余支箭（如图所示）。关于“草船借箭”的过程中涉及的物理知识，下列分析正确的有（ ）
A．“借箭”前，草船受到的浮力小于其自身重力
B．“借箭”后，草船受到的浮力等于其排开水的重力
C．“借箭”前后，草船排开水的体积保持不变
D．“借箭”后，草船底部受到水的压力变大
15．1821年科学家塞贝克发现：把两种不同的金属导线连接成闭合电路，如果把导线的两个连接点分别放在温度不同的两个环境中，电路中就会有电流产生。这种现象称为塞贝克效应。如图所示，两种金属导线A、B连接成金属环，1、2为两个连接点，连接点1处环境温度高，连接点2处环境温度低，在金属环中产生了顺时针方向的电流。不同属性的两种金属才会产生塞贝克效应，同种金属不会产生。根据塞贝克效应可以制成温差电池。温差电池产生的电压和温差有什么关系呢？将一块某种材料金属板放在温度始终为20℃的冷水中，另外一种材料金属板放在热水中，在两块金属板之间接电压表。用温度计每隔一段时间测量热水的温度。测得数据如表格所示。下列分析正确的有（ ）
A．塞贝克效应中，内能转化为电能
B．如果图中连接点1改为低温环境，连接点2改为高温环境，电路中电流顺时针流动
C．温差越大，产生的电压越大
D．根据表中的数据，电压表的示数为3mV时，推测此时热水的温度约为75℃
三、填空题
16．为了纪念在科学历程中做出杰出贡献的科学家，人们往往会用他们的名字命名物理量的单位。如以物理学家 的名字作为能量的单位，以物理学家欧姆的名字作为 的单位。
17．如图甲所示的“自动给水装置”：是用一个装满水的塑料瓶子倒放在盆景中，瓶口刚好被水浸没，瓶中水面能高于盆内水面，主要是由于 的作用。图乙中是一艘载满货物的巨轮从重庆开往广州过程中从长江上游顺流而下通过船闸的示意图，其中闸室与 （选填“上游”或“不游”）构成了连通器。
18．哈工大在2023年2月宣布突破EUV光刻机关键技术。光刻技术是利用“缩图透镜”将绘在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上，在硅片上成像越小芯片制程越小。如图所示，由原理图可知，“缩图透镜”是 （选填“凸透镜”“凹透镜”或“圆形平面镜”），“芯片”是用 （选填“超导材料”“纳米材料”或“半导体材料”）制成的。

19．学校组织的都江堰研学活动中，水质检测研学组为了验证飞沙堰的排沙作用，对经过飞沙堰前后的河水进行了抽样，用以测定密度和含沙量（即河水所含泥沙的质量与河水体积的比）。同学们采集的水体样品体积均为V，经过飞沙堰前的水体样品质量为，经过飞沙堰后的水体样品质量为，已知沙的密度为，水的密度为。这两份样品泥沙的质量之差为 ；经过飞沙堰前的河水样品含沙量为 （用题目中的物理量表示）。
四、作图题
20．如图，小钟同学在做模拟引力实验时，用一根细线拴一块橡皮，甩起来，使橡皮绕手做圆周运动，画出橡皮受到的力。
21．小明设计了一种晚上自动给花草浇水电路。光控开关S1在天黑时闭合，湿敏开关S2在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。请画出既满足上述条件，又符合安全用电原则的电路图。
五、计算题
22．3月9日，济南低运量轨道交通高新东区环线工程（以下简称“济南云巴”）成功接车。这辆云巴采用2编组，长约17.6米、宽约2.4米，每列额定载客数140人，最高运行速度80km/小h。云巴途径高新东区和历城区，全程约，在试运行过程中，云巴不会停靠沿途各站。求：云巴运行最短时间。
23．小明帮妈妈做饭时想测食用酱油的密度，于是他用材料制作了一个简易的密度秤。密度秤由容积为的盛液筒和高度为25cm、底面积为的圆柱体浮筒组成。如图所示，盛液筒内没有液体时，将密度秤放入水中，密度秤静止时浮筒浸入水中的深度为10cm。将盛液筒倒满酱油，待密度秤静止时，浮筒浸入水中的深度为15.5cm。已知，。求：
(1)当盛液筒内没有液体时，浮筒下表面受到水的压强；
(2)该密度秤的重力；
(3)酱油的密度。
24．寒假，为给阳台上的花草制作一个可调温的加热装置，小墨网购了一根额定电流为3A的电炉丝（如图甲）。在家长陪同下，他把电炉丝分成两段，其中，段为阻值可调的部分。如图乙，他将两段电炉丝接入电源电压恒为12V的电路中，闭合开关S，在通过电炉丝的电流不超过其额定电流的情况下，该加热装置的总功率P与电源的输出电流之间的关系图像如图丙所示，其中、分别为电源的最大、最小输出电流。忽略温度对电阻的影响，闭合开关S，求：
(1)电炉丝中的电流：
(2)该加热装置的最大总功率；
(3)段的最大阻值。
六、实验题
25．小亮同学在学习了“电和磁”的知识后，用甲乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡发光。
（1）图中，将机械能转化为电能的装置是 （填“甲”或“乙”）。若要电动机反向旋转，方法是： 。
（2）图中ab表示一根导线，与竖直放置的导轨接触，它是电路中的一部分，磁感线分布如图所示，灵敏电流计在磁场外固定不动，甲、乙、丙、丁四幅图中不能产生感应电流的有：
（3）如图所示，电磁铁CD通电时，软磁性（容易磁化和退磁的磁性材料）铁块A静止不动，这是因为电磁铁对A的吸引力 （选填“大于”、“等于”或“小于”）A受到的摩擦力，改变电磁铁中的电流方向，A受到电磁铁的力的方向 （选填“改变”或“不变”）。如果把这个电磁铁CD如图所示通电并静止悬挂在地球赤道上方，则电磁铁C端，有指向地理极 （选填“南极”或“北极”）的趋势。
26．创新实践小组的同学利用图甲进行实验，已知电源电压为6V不变。
(1)小明同学利用图甲进行“探究电流与电压关系”的实验，图乙是他根据图甲电路图连接的实物电路，仔细检查电路后，发现有一根导线连接错误，请在连接错误的导线上画“×”，并用笔画线代替导线，将电路连接正确；
(2)正确连接电路后，闭合开关，移动滑动变阻器的滑片，观察到电流表始终没有示数，电压表有示数且有明显变化，则电路存在的故障可能是 。排除电路故障后，小明测量了如下表所示的数据，分析表中数据小明可以得到的结论是 ；
(3)小明完成上述实验后，又选择了5Ω、10Ω、15Ω、30Ω的定值电阻继续“探究电流与电阻”的关系。根据实验数据绘制出图丙所示的电流与电阻的关系图像，分析图像可以得到实验结论： ；
(4)为了使实验结论更具有普遍性，小明又重新连接电路做了一组实验，根据实验数据绘制出电流与电阻关系的图像如图丁，通过对图像的分析小明判断出a点数据是错误的，他判断的依据是 。
27．学习浮力知识后，育英中学实验小组做了如下探究。
(1)向阳小组依次做了如下实验：
①如图物体浸没在水中受到的浮力为 N。
②为探究浮力大小与物体浸没液体深度无关，应该选择上图中 （填字母）。
③为了研究浮力大小与液体密度的关系，分别将物体浸没在水和盐水中称，比较测力计的示数，如图C及E将同一物体浸没在不同液体中，是为了 。
(2)翱翔小组同学用溢水杯、质量不计的薄壁玻璃瓶、若干完全相同的量杯、浓盐水、食盐、细沙等器材探究物体所受的浮力与物体的密度是否有关：
a．往玻璃瓶里装满浓盐水并拧紧盖子；
b．把玻璃瓶放入装水的溢水杯中，用量杯接住溢出来的水（如图）；
c．将玻璃瓶里的物质分别换成食盐、细沙并装满，重复以上实验；
d．比较每次溢出来水的体积。
①溢水杯里水的多少应该以 为准；
②为了证明物体所受的浮力与物体的密度是否有关，请描述实验现象、实验结论 。
③本实验是通过比较每次溢出水的体积来比较浮力大小的，其依据是 。
热水温度t/℃
90
80
70
60
50
电压U/mV
3.6
3.2
2.8
2.4
2.0
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.1
0.16
0.2
0.24
0.3
《2025年山东省济南市中考模拟测试物理试题》参考答案
1．B
【详解】“1000kV”是电学中常用的物理量，其中 “kV” 是电压单位 “千伏” 的符号。故此物理量代表的是电压，故B符合题意，ACD不符合题意 。
故选B。
2．A
【详解】要增强金牌的抛光度，关键在于减少表面对光线的漫反射，增强镜面反射效果。
A．纯度高的金属（或合金）内部结构更均匀，杂质少，经过抛光后表面更容易形成平整、光滑的镜面，能显著提升反射能力和抛光度，故A正确；
B．纯度低的合金含杂质多，内部结构不均匀，抛光后表面易因杂质分布不均而出现微小凹凸，导致光线漫反射增加，抛光度下降，故B错误；
C． 油膜会附着在表面，形成不均匀的薄膜，不仅无法增强抛光度，还可能遮挡光线反射，甚至产生折射、散射，降低镜面效果，故C错误；
D．凹凸花纹会使表面变得粗糙，光线照射时发生大量漫反射，严重破坏镜面反射，故D错误。
故选 D。
3．D
【详解】分子是由原子构成的，原子又是由原子核和核外电子构成的，而原子核中又包括有质子和中子，质子和中子是由比它们更小的夸克构成，所以微粒按空间尺度最小的是夸克，故D符合题意，ABC不符合题意。
故选D。
4．D
【详解】水“粘”在勺子上时，受力平衡，水的重力等于“表面张力”与“粘附力”之和。如果水太多，重力赢了，水就会滴落，运动状态改变，受力不平衡，说明水的重力大于“表面张力”与“粘附力”之和。故ABC错误，D正确。
故选D。
5．D
【详解】当风从下向上吹向两球中间时，由于中间空气流速快、压强小，两侧空气流速慢，压强大，所以会发现两只小球向中间靠拢，其原理是流体压强与流速的关系。
A．拔火罐利用了大气压强的作用，与流体压强和流速的关系无关，故A不符合题意；
B．吸管吸饮料利用了大气压强的作用，与流体压强和流速的关系无关，故B不符合题意；
C．三峡船闸是利用了连通器的原理，与流体压强和流速的关系无关，故C不符合题意；
D．飞机的机翼“上凸下平”，使机翼上方的空气流速大、压强小，下方空气流速小、压强大，从而产生向上的压强差，从而使飞机产生向上的升力，其原理是流体压强与流速的关系，故D符合题意。
故选D。
6．A
【详解】A．增大桶内的水量，提升的水的高度不变时，做的有用功变大，额外功不变，由
可得，此时机械效率变大，故A符合题意；
B．图中滑轮为定滑轮，提水过程中，没有对滑轮做功，故增大滑轮的质量，无法改变滑轮提水的机械效率，故B不符合题意；
C． 机械效率与拉绳的速度无关，则改变拉绳的速度，无法改变滑轮提水的机械效率，故C不符合题意；
D．增大水桶的重力，提升的水的高度不变时，做的有用功不变，额外功变大，由
可得，此时机械效率变小，故D不符合题意。
故选A。
7．B
【详解】中午将试管倒插入土壤深处，由于中午土壤温度较高，土壤中的水分蒸发进入试管；傍晚温度降低，试管中的水蒸气液化附着在试管壁上，试管内上端出现水珠，说明土壤含液态水。从土壤含液态水到试管内出现水珠，发生的物态变化是先汽化后液化，故B符合题意，ACD不符合题意。
故选B。
8．B
【详解】A．当LED灯与节能灯均正常工作时，实际功率均等于额定功率，节能灯的额定功率较大，则节能灯的实际功率较大，故A不符合题意；
B．功率表示电流做功的快慢，节能灯的实际功率较大，电流通过节能灯做功较快，故B符合题意；
C．两灯泡都正常工作，实际电压等于额定电压，均为220V，故C不符合题意；
D．根据，消耗电能的多少与电功率和时间有关，节能灯的实际功率较大，但时间未知，所以无法比较电能，故D不符合题意。
故选B。
9．B
【详解】A．根据磁体的性质可知，磁体M的周围会存在磁场，故A错误；
B．当污水排尽后，密封盖在磁力作用下归位，磁体M被排斥，根据磁极间的作用规律可知，磁体M的下端和磁体N的上端为同名磁极，故B正确；
C．磁感线是假想的曲线，不是真实存在的，所以磁体M周围不存在磁感线，故C错误；
D．将磁体N换为较轻的铝块，由于铝块不是磁体，不会与磁体产生排斥力，所以密封盖不能正常归位，故D错误。
故选B。
10．B
【详解】A．由图可知，OA可绕O点转动，A端用细线与GH上的B点相连，所以桥面OA实质是一种杠杆，OA的重力代表桥面的重力，故A正确，不符合题意；
BC．若OA 不动，只将细线一端的固定点 B改至 C，动力臂增大，阻力臂和阻力不变，根据杠杆平衡条件可知，动力减小，故拉力F减小，故B错误，符合题意，C正确，不符合题意；
D．若OA 不动，只将细线一端的固定点 A 向 O移动一小段距离，动力臂减小，阻力臂和阻力不变，根据杠杆平衡条件可知，动力增大，故拉力 F将变大，故D正确，不符合题意。
故选B。
11．BCD
【详解】A．弹簧测力计使用时，所测物体应与弹簧轴线在同一直线，否则拉力会因有分力使弹簧与外壳摩擦，导致测量的拉力偏小，测得物体质量偏小，故A错误；
B．量筒量取液体，俯视读数时，视线斜向下，读取的刻度在实际液面上方，读数偏大，量取的液体体积偏小，要量取50mL水，俯视读数时，量取的水可能为45mL，故B正确；
C．伏安法测电阻实验里，滑动变阻器在闭合开关前调至最大阻值处，能防止电路中电流过大，起到保护电路作用，故C正确；
D．使用金属测电笔时，手指需接触金属体笔尾，这样才能使火线、测电笔、人体、大地形成通路，氖管才会在接触火线时发光，故D正确。
故选BCD。
12．ABD
【详解】A．甲图为抛掷装置，若要使得物体抛掷的越远，则要使得橡皮筋挂在更靠后的钉子上，形变更大，产生的弹力更大，故A正确；
B．乙图为自制望远镜，物镜成倒立缩小的实像，目镜成正立放大的虚像，要看更远的物体，即让物镜所成的实像更靠近目镜，根据凸透镜成像规律，物距增大，像距减小，所以需要加大两个镜片的距离，所以，若要看更远的物体，则要加大两个镜片的距离，故B正确；
C．滑动变阻器的电阻丝使用电阻较大的材料制作的，自制滑动变阻器不能使用铜丝作为电阻丝的原材料，因为铜丝的电阻小，故C错误；
D．指南针在地磁场作用下指示南北，指南针的N极指向北方，S极指向南方，故D正确。
故选ABD。
13．ABD
【详解】A．水坝高，水的高度大，较高的水位意味着水具有更大的重力势能，在需要发电时，可以将水的重力势能转化为动能，进而推动水轮机发电。故A正确；
B．水能发电是机械能转化为电能，发电机也是将其他形式能转化为电能，能量转化相同，故B正确；
C．电能可通过电动水泵等重新转化为水的机械能，能量转化（不是转移 ）具有方向性，是指能量自发转化有方向，如内能不能自发全部转化为机械能，故C错误；
D．液体压强随深度增加而增大，大坝下部所处的深度比上部大，受到水的压强也更大，为了承受更大的水压，保证大坝的安全，所以大坝要设计成上窄下宽的形状，故D正确。
故选ABD。
14．BD
【详解】A．“借箭”前，船漂浮在水面上，根据物体的浮沉条件可知，草船受到的浮力等于其自身重力，故A错误；
B．“借箭”后，船漂浮在水面上，根据阿基米德原理可知，船受到的浮力等于其排开水的重力，故B正确；
C．“借箭”后，船仍会漂浮在水面上，所以，根据阿基米德原理可知，所以漂浮时有
“借箭”后总重力增加了，浮力增加了，排开水的重力也增加了，排开水的体积变大了，故C错误；
D．“借箭”后船排开水的体积变大了，浸入水的深度也增加了，根据液体压强公式可得，船底受到水的压强变大了，由可得，船底受到水的压力也变大了，故D正确。
故选BD。
15．ACD
【详解】A．把两种不同的金属导线连接成闭合电路，如果把导线的两个连接点分别放在温度不同的两个环境中，电路中就会有电流产生。这种现象称为塞贝克效应。说明要产生热电流，必须存在温度差，说明塞贝克效应是将内能转化为电能，故A正确；
B．当连接点1处环境温度高，连接点2处环境温度低，在金属环中产生了顺时针方向的电流，由此可知，如果图中连接点1改为低温环境，连接点2改为高温环境，则电路中的电流方向为逆时针，故B错误；
C．某种材料金属板放在温度始终为20℃的冷水中，另外一种材料金属板放在热水中，热水温度越高，温差越大；结合表中的数据可以看出：温差越大，产生的电压越高，故C正确；
D．分析表格数据可知，热水温度与电压的比值为定值，且定值为
所以电压表的示数为3mV时，有
解得，故D正确。
故选ACD。
16． 焦耳 电阻
【详解】[1][2]能量的单位是“焦耳（J）”，电阻的单位是“欧姆（）”。
17． 大气压 上游
【详解】[1]在一个标准大气压下，大气压可以支持约10.3m高的水柱，瓶中水面能高于盆内水面不会流出来，正是因为盆景中的水与大气相通，是大气压支持着瓶内的水不会流出来。
[2]由图可得，此时阀门A打开，上游与闸室相连通，上端开口，故闸室与上游构成了连通器。
18． 凸透镜 半导体材料
【详解】[1]如图所示，由原理图可知，“缩图透镜”是凸透镜，具有会聚作用。
[2]“芯片”由大量二极管组成，二极管有单向导电性，因此是用半导体材料制成的。
19．
【详解】[1]飞沙堰前的样品中，泥沙和水的体积之和为
泥沙和水的质量之和为m1​=m水1​+m沙1
据得，
带入上式可得
又因为
代入上式可得
解得
飞沙堰后的样品中，泥沙和水的体积之和为
泥沙和水的质量之和为m2​=m水2​+m沙2
据得，
带入上式可得
又因为
代入上式可得
解得
则两份样品泥沙的质量之差
[2]飞沙堰前的样品中，泥沙的质量
含沙量即河水所含泥沙的质量与河水体积的比，故经过飞沙堰前的河水样品
20．
【详解】橡皮受到竖直向下的重力，作用点在重心上；橡皮受到的拉力沿绳子方向，指向圆心，如图所示：
21．
【详解】由题知当土壤过于干燥的夜间，浇花器才开始工作；白天，即使土壤干燥，浇花器也不工作，说明两个开关不能独立工作，即两个开关应串联，并且与火线相连，再和浇花器串联，在家庭电路中，为了安全，开关接火线，如图所示：
22．
【详解】云巴运行最短时间
23．(1)
(2)4N
(3)
【详解】（1）当盛液筒内没有液体时，浮筒下表面受到水的压强为
（2）盛液筒内没有液体时，将密度秤放入水中，密度秤静止时漂浮，则重力为
（3）将盛液筒倒满酱油，待密度秤静止时，浮筒浸入水中的深度为15.5cm，此时密度秤（含酱油）重力为
则酱油的重力为
则酱油的密度为
24．(1)0.6A
(2)43.2W
(3)
【详解】（1）由图乙可知，和并联，因为并联电路中各支路两端的电压都相等，等于电源电压，则电炉丝中的电流为
（2）因为电炉丝的额定电流为3A，所以通过的最大电流为3A，则干路电流最大为
则该加热装置的最大总功率为
（3）由丙图可知，当接入电路的电阻最大，电路中的电流最小，总功率也最小为12W，则干路电流最小为
此时通过的电流为
则段的最大阻值为
25． 乙 将电池组正负极对调 甲、丙、丁 等于 不变 北极
【详解】（1）[1] 闭合开关S后，电源与甲电动机接通，电流通过甲电动机的线圈，线圈在磁场中受力而转动，将电能转化为机械能；甲电动机带动乙电动机一起转动，乙电动机内部的线圈在磁场中切割磁感线，产生感应电流，小灯泡发光，此时乙电动机相当于发电机，将机械能转化为电能，其工作原理是电磁感应现象。
[2] 通电导体在磁场中的受力方向与电流的方向和磁场的方向有关，如果将电池组正负极对调，电流方向改变，磁场方向不变，则甲电动机转动方向改变。
（2）[3] 根据电磁感应现象，闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流。甲图，导体运动时不做切割磁感线运动，因此不会产生感应电流；乙图，导体运动时做切割磁感线运动，因此会产生感应电流；丙图，导体运动时不做切割磁感线运动，因此不会产生感应电流；丁图，导体运动时不做切割磁感线运动，因此不会产生感应电流；因此不能产生感应电流的是甲、丙、丁。
（3）[4] ）电磁铁通电时，铁块A静止不动，这时铁块A处于平衡状态，受到平衡力的作用，因此电磁铁对A的吸引力等于A受到的摩擦力。
[5] 改变电磁铁中的电流方向，电磁铁的磁极发生变化，但都会吸引铁块A，A受到电磁铁的力的方向不变。
[6] 由图中电流的方向，根据右手安培定则可知，电磁铁C端是N极，有指向地理北极的趋势。
26．(1)
(2) 电流表短路 当电阻一定时，通过导体的电流与导体两端的电压成正比
(3)当电压一定时，电流与电阻成反比
(4)该次实验没有控制定值电阻两端电压一定
【详解】（1）原电路图中，电流表、电压表和定值电阻没有接入电路，是错误的，在“探究电流与电压关系“实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端。将滑动变阻器右上接线柱与开关右接线柱连接的导线画“×”，再将滑动变阻器右上接线柱与定值电阻右接线柱用导线连接。如图所示：
（2）[1]闭合开关，移动滑动变阻器的滑片，观察到电压表有示数且有明显变化，说明电路是通路，电流表始终没有示数，说明电流表短路。
[2]忽略误差不计，由表中数据可知，电阻两端电压增大为原来的几倍，通过电阻的电流也增大为原来的几倍，故可得出结论：当电阻一定时，通过导体的电流与导体两端的电压成正比。
（3）由图丙可知，电流与电阻的乘积，，，
为一定值，故可得出结论：当电压一定时，电流与电阻成反比。
（4）研究电流与电阻关系时要控制电压不变；由图丁可知，a点电流与电阻的乘积与其它点不同，即电压与其它点的电压不同，说明该次实验没有控制定值电阻两端电压一定。
27．(1) 1/1.0 A、C、D 控制排开液体的体积相同
(2) 刚好不溢出 见解析 见解析
【详解】（1）[1]由图A可知物体的重力为2.8N，由图C可知物体浸没在水中时，测力计示数为1.8N，根据称重法可知，物体浸没在水中受到的浮力为F浮=G-F示=FA-FC=2.8N-1.8N=1.0N
[2]要探究浮力大小与物体浸没液体深度的关系，根据控制变量法，应该控制液体密度和排开液体体积相同，改变物体浸入液体中的深度；要得到浮力的大小，需要用到称重法，所以选择图中A、C、D完成实验。
[3]为了研究浮力大小与液体密度的关系，根据控制变量法，应该控制排开液体体积相同，改变液体密度，如图C及E将同一物体浸没在不同液体（水和盐水）中，改变了液体密度，控制物体排开液体的体积相同。
（2）[1]通过溢水杯里溢出水的多少来表示物体排开水的体积多少，故溢水杯里水的多少应该以杯内液面与溢水口相平为准，或者说以溢水杯中的水刚好不溢出为准。
[2]将玻璃瓶里的物质分别换成食盐、细沙并装满，若每次溢出来水的体积相等，根据，则排开水的重力相同，则初步说明物体所受的浮力与物体的密度无关；若每次溢出水的体积不同，则物体所受浮力与物体的密度有关。
[3]溢水杯装满水，溢出水的体积等于物体排开水的体积，则溢出水的重力等于物体所受浮力，即，故本实验是通过比较每次溢出来水的体积来比较浮力，其依据是阿基米德原理。
题号
1
2
3
4
5
6
7
8
9
10
答案
B
A
D
D
D
A
B
B
B
B
题号
11
12
13
14
15





答案
BCD
ABD
ABD
BD
ACD
