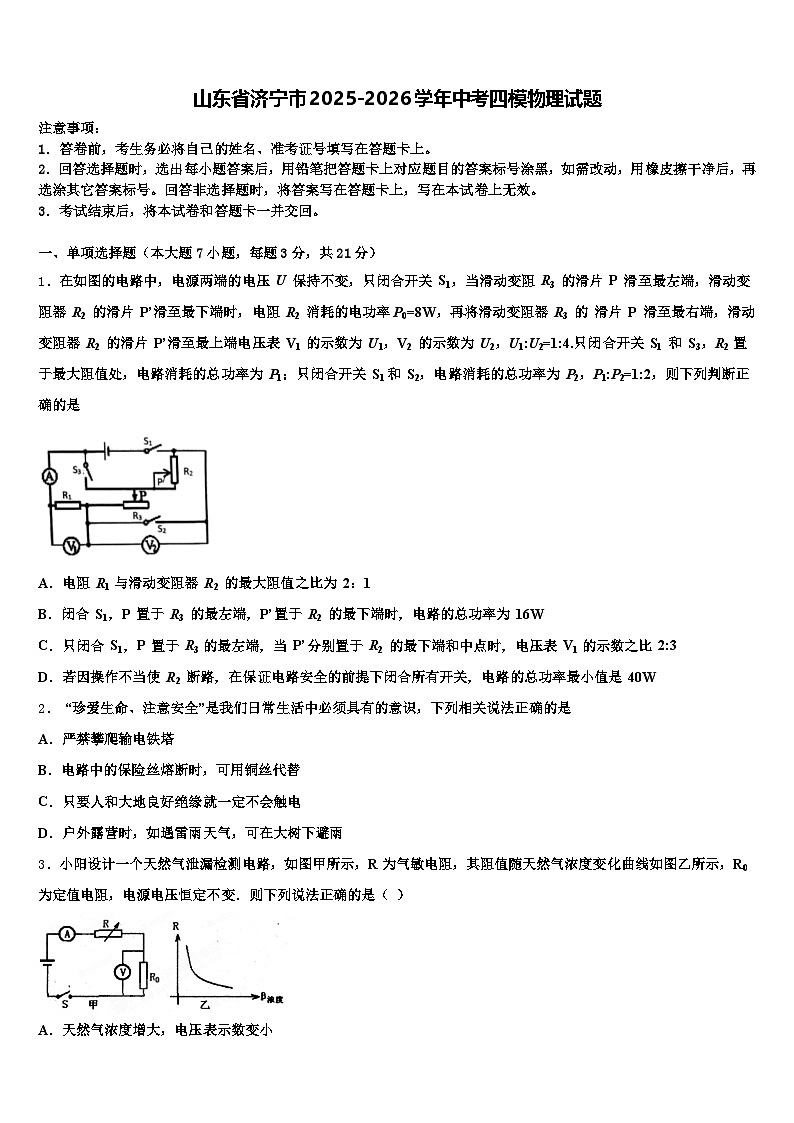

山东省济宁市2025-2026学年中考四模物理试题（含答案解析）

这是一份山东省济宁市2025-2026学年中考四模物理试题（含答案解析），共20页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．在如图的电路中，电源两端的电压 U 保持不变，只闭合开关 S1，当滑动变阻 R3 的滑片 P 滑至最左端，滑动变阻器 R2 的滑片 P’滑至最下端时，电阻 R2 消耗的电功率P0=8W，再将滑动变阻器 R3 的 滑片 P 滑至最右端，滑动变阻器 R2 的滑片 P’滑至最上端电压表 V1 的示数为 U1，V2 的示数为 U2，U1:U2=1:4.只闭合开关 S1 和 S3，R2 置于最大阻值处，电路消耗的总功率为 P1；只闭合开关 S1和 S2，电路消耗的总功率为 P2，P1:P2=1:2，则下列判断正确的是
A．电阻 R1 与滑动变阻器 R2 的最大阻值之比为 2：1
B．闭合 S1，P 置于 R3 的最左端，P’置于 R2 的最下端时，电路的总功率为 16W
C．只闭合 S1，P 置于 R3 的最左端，当 P’分别置于 R2 的最下端和中点时，电压表 V1 的示数之比 2:3
D．若因操作不当使 R2 断路，在保证电路安全的前提下闭合所有开关，电路的总功率最小值是 40W
2． “珍爱生命、注意安全”是我们日常生活中必须具有的意识，下列相关说法正确的是
A．严禁攀爬输电铁塔
B．电路中的保险丝熔断时，可用铜丝代替
C．只要人和大地良好绝缘就一定不会触电
D．户外露营时，如遇雷雨天气，可在大树下避雨
3．小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（ ）

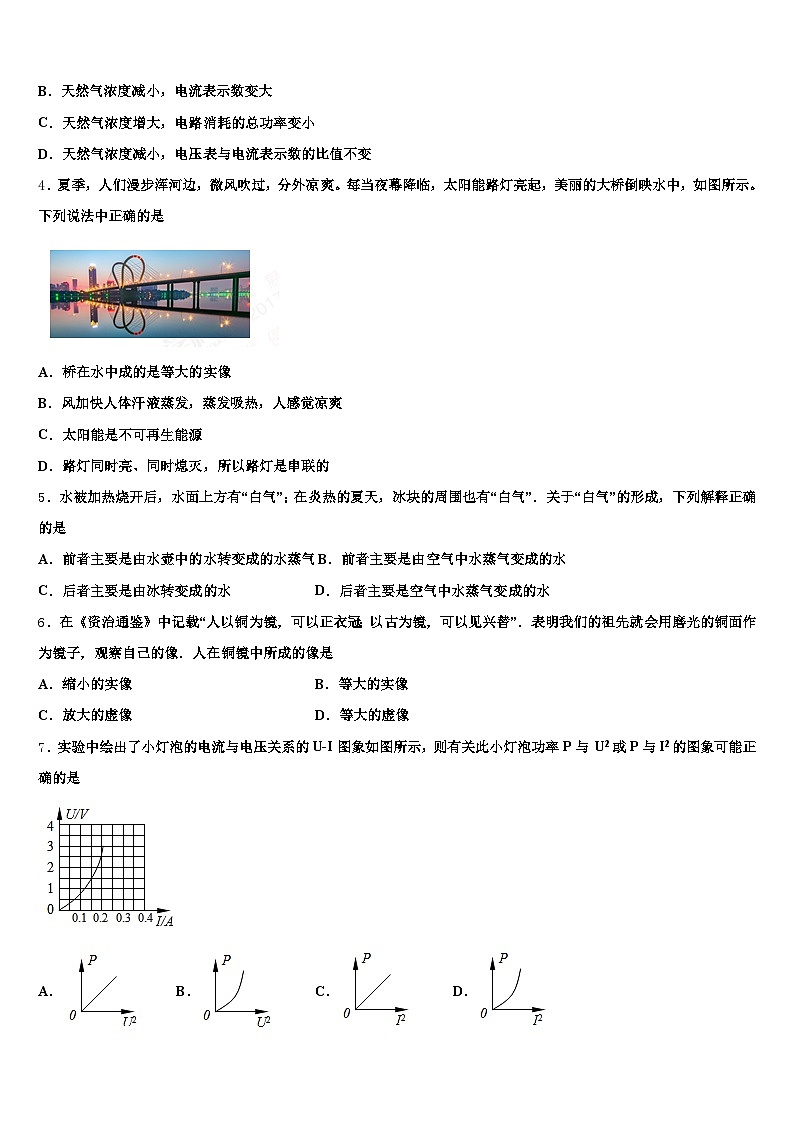

A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变
4．夏季，人们漫步浑河边，微风吹过，分外凉爽。每当夜幕降临，太阳能路灯亮起，美丽的大桥倒映水中，如图所示。下列说法中正确的是
A．桥在水中成的是等大的实像
B．风加快人体汗液蒸发，蒸发吸热，人感觉凉爽
C．太阳能是不可再生能源
D．路灯同时亮、同时熄灭，所以路灯是串联的
5．水被加热烧开后，水面上方有“白气”；在炎热的夏天，冰块的周围也有“白气”．关于“白气”的形成，下列解释正确的是
A．前者主要是由水壶中的水转变成的水蒸气B．前者主要是由空气中水蒸气变成的水
C．后者主要是由冰转变成的水D．后者主要是空气中水蒸气变成的水
6．在《资治通鉴》中记载“人以铜为镜，可以正衣冠；以古为镜，可以见兴替”．表明我们的祖先就会用磨光的铜面作为镜子，观察自己的像．人在铜镜中所成的像是
A．缩小的实像B．等大的实像
C．放大的虚像D．等大的虚像
7．实验中绘出了小灯泡的电流与电压关系的U-I图象如图所示，则有关此小灯泡功率P与 U2或P与I2的图象可能正确的是
A．B．C．D．
二、填空题（本大题7小题，共21分）

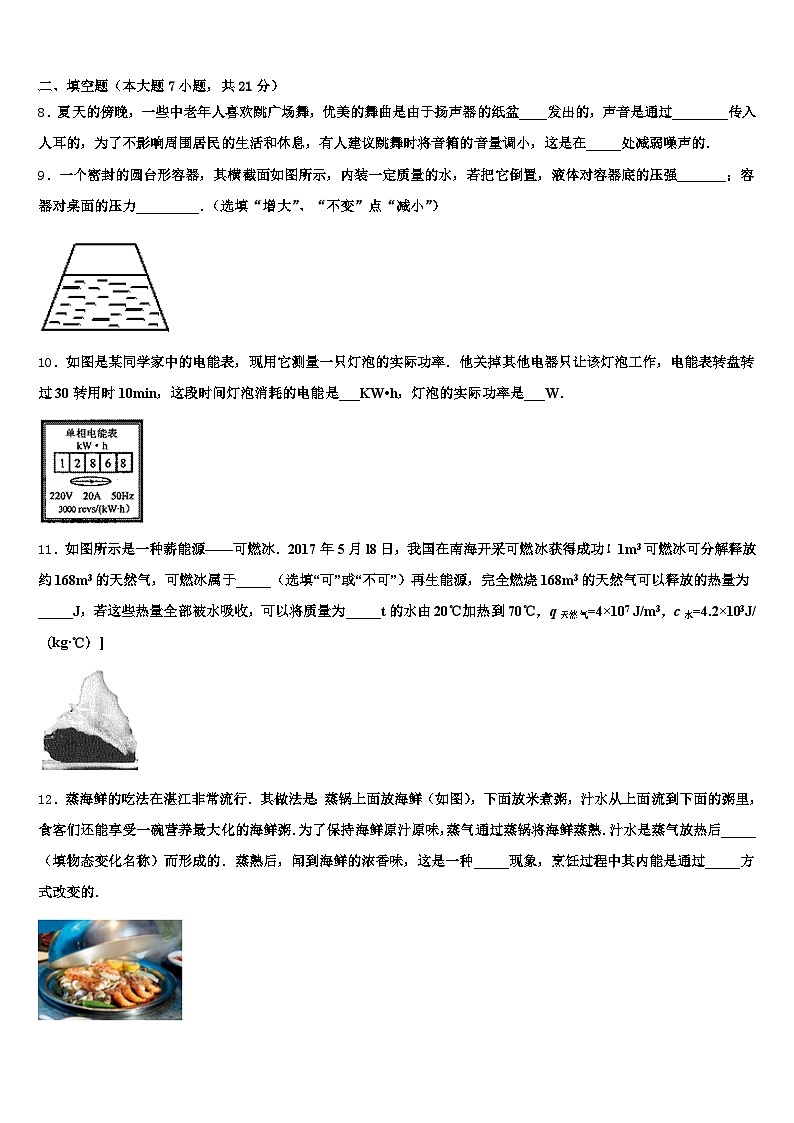

8．夏天的傍晚，一些中老年人喜欢跳广场舞，优美的舞曲是由于扬声器的纸盆____发出的，声音是通过________传入人耳的，为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在_____处减弱噪声的．
9．一个密封的圆台形容器，其横截面如图所示，内装一定质量的水，若把它倒置，液体对容器底的压强_______；容器对桌面的压力_________．（选填“增大”、“不变”点“减小”）
10．如图是某同学家中的电能表，现用它测量一只灯泡的实际功率．他关掉其他电器只让该灯泡工作，电能表转盘转过30转用时10min，这段时间灯泡消耗的电能是___KW•h，灯泡的实际功率是___W．
11．如图所示是一种薪能源——可燃冰．2017年5月l8日，我国在南海开采可燃冰获得成功！1m3可燃冰可分解释放约168m3的天然气，可燃冰属于_____（选填“可”或“不可”）再生能源，完全燃烧168m3的天然气可以释放的热量为_____J，若这些热量全部被水吸收，可以将质量为_____t的水由20℃加热到70℃，q天然气=4×107 J/m3，c水=4.2×103J/（kg·℃）]
12．蒸海鲜的吃法在湛江非常流行．其做法是：蒸锅上面放海鲜（如图），下面放米煮粥，汁水从上面流到下面的粥里，食客们还能享受一碗营养最大化的海鲜粥．为了保持海鲜原汁原味，蒸气通过蒸锅将海鲜蒸熟．汁水是蒸气放热后_____（填物态变化名称）而形成的．蒸熟后，闻到海鲜的浓香味，这是一种_____现象，烹饪过程中其内能是通过_____方式改变的．
13．图中R1=4Ω，R2=6Ω，把它们串联接在U=6V的电路中。则通电1min，电阻R1产生的热量为_____J。
14．通过A和B两个电阻的电流与其两端电压关系如图，则电阻A的阻值为______Ω，将A和B并联后接在某一电源两端，已知电路中总电流 为0.6A，则电源电压为_______V，电阻A在30s内产生的热量为______J。
三、作图题（共7分）
15．如图所示，用力F把物体压在竖直墙面上静止，画出物体所受的重力和摩擦力的示意图
（_____）
16．小方坐在行驶的列车上用餐时发现，桌面上的一个茶叶蛋突然向后滚动，而桌上的茶杯却纹丝不动，由此判断，该列车正在加速行驶．请在图中作出此时茶杯的受力示意图．
（______）
17．如图，重为20N的物块静止在斜面上，请画出该物块所受重力的示意图．
（______）
四、实验题（本大题共5小题，共20分）
18．物理操作实验考试中，小明抽到的是“探究凸透镜成像规律”实验．
如图1，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_____cm；如图2，光屏上呈现清晰的像，_____就是根据这一原理制作成的；如图3，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中_____处能观察到烛焰的像；如图4，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（“近视”或“远视”）．
19．小梦用如图所示的电路测量额定电压为2.5V小灯泡的电功率，电源电压为3V不变，滑动变阻器的铭牌标有“40Ω1A”.
（1）请用笔画线代替导线将实物电路连接完整.（要求：滑片在A端时电路中的电流最小）
（_____）
（2）闭合开关时，灯泡不亮，电压表有较大示数，电流表无示数，移动滑动变阻器的滑片无明显变化，电路中发生的故障可能是灯泡_____．（选填“断路”或“短接”）
（3）闭合开关后，移动滑片P，电压表示数如图所示为_____V，为了测量小灯泡正常发光时的功率，接下來应向_____（选填“A”或“B”）端移动滑片，直到电压表示数为2.5V时，电流表示数如图丙所示，则灯泡的额定功率为_____W．
（4）小梦设计的实验记录表格的不妥之处是_____（写出一处即可），小梦还应该得进行的一步操作是_____.
20．小文用图甲所示的装置探究“海波熔化过程的规律”时，依据实验证据描绘出海波的熔化曲线，如图乙所示.（处理此题时，默认海波单位时间内吸热相等）

（1）实验中用到的测量工具是：___________________；海波的熔化条件是：_________.
（2）请你设计记录海波熔化过程的表格；并依据海波熔化曲线分别记录一次熔化前、熔化时、熔化后的证据________.
（3）依据熔化图线，可确定液态海波与固态海波的比热容之比为：___________.
21．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
按要求连接实物图画出相应的电路图连接电路时开关应处于_____状态，变阻器的滑片应处于_____端（A或B）．滑片P向左移动时，电流表示数变_____，灯泡亮度_____（填“变亮”、“变暗”或“不变”）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_____；如发现电流表、电压表的指针均反偏，最简单的解决方法是_____；如移动滑片P发现两表示数均比较小且不变，则原因为_____．
22．生活中，我们在放置物体时，会经常涉及到“稳度”的问题. 稳度就是物体稳定的程度，那么，到底有什么方法可以提高稳度呢？于是小明进行了如下实验：
他首先制作了如图2的甲、乙、丙、丁四块重相同、除甲底面积较大外其他外形完全相同、重心高低不同的圆柱体，然后将它们依次放在木板上（如图1所示，物体不滑动），慢慢转动木板，直至圆柱体翻倒，记录此时木板转过的角度，记录结果如下表：
（1）小明是通过________________来判断物体的稳度. 小明分析实验数据，得出物体的稳度与接触面积大小有关. 小华认为这条结论不正确，如生活中常见的照相机三脚架，其与地面的接触面积很小，但支撑面（由支撑点组成的平面）较大. 正确的结论应是________________________.分析数据____________（填实验次数的序号）可以得到稳度与重心高低之间的关系. 卡车装货时，应把重的货物装在____________（选填“上”或“下”）层，可使卡车不易翻倒. 设汽车车轮和地面的四个接触点围成的四边形的面积为S，汽车的重心离地面高度为h，现有汽车甲和乙，它们的重G相同，结合小明的探究结果，你认为可以通过简单比较________________（写出表达式）就可以初步比较甲、乙两辆汽车的稳度.
五、计算题（本大题共2小题，共13分）
23．共享单车为我们保护地球环境，实现绿色出行提供了便利。图是小阳同学骑共享单车上学时，在某段水平路面上行驶时的路程随时间变化的图象。若小阳与自行车的总质量为 90kg，受到的阻力是总重力的 0.05 倍，单车每个车轮行驶时与地面的接触面积为90cm1．（g 取 10N/kg）求：小阳在该段路程行驶过程中
（1）骑行的速度；
（1）车对地面的压强；
（3）骑车功率。
24．小明家新买了一台电热水壶，查阅说明书可知，其内部电热丝的阻值为48.4Ω，将其接在220V家庭电路中，将1kg水从20℃加热到40℃需要100s．求：[c水＝4.2×103J/（kg•℃）]水吸收的热量；该电热水壶加热的效率．
六、综合能力题（本大题共3小题，共18分）
25．在五千多年以前，苏美尔人发明了如图甲所示的世界上最古老的文字-楔形文字，它是写在湖湿的黏士制作的泥版上(后自然干燥)，二千多年后的中国人发明了如图乙所示写在兽骨上的甲骨文:它们的共同特点是被书写的材料发生了______形变(选项“弹性”、“非弹性”)，根据被书写材料的硬度可以判断，甲骨文的书写的工具是______(选填“木棒”、“青铜小刀”).后来中国人发明了如图丙所示的毛笔和纸，中华文明由此取得了相对其它文明明显的优势，作用在毛笔上的压力主要是使______(选填“毛笔尖”、“纸”) 发生形变，笔在纸上留下的压力作用效果通过墨汁印记保留下来，墨汁分子在纸中发生了______现象，使纸上的文字历经千年仍能保存下来
力的______要素，通过书法家们的手，在毛笔上灵话运用成一门艺术，毛笔字的书写效果使人赏心悦目，就像有了生命，随着时间的积累，发展出了中国独特的书法艺术.
如图丁所示，是中国毛笔写出的最常见的“一横”，通过对它形状的分析，可以判断笔在从左向右运动中在_____(选填“起始”、“中间”或“终点”) 区域的对纸的用力最小，如图戊所示的“上”字，要写出该字漂亮的隶书5风格，笔画中最下面的“一横”，书法家们总结出以下的毛笔使用方式，其合理的书写顺序是___
A．折锋用力按笔
B．逆锋向左
C．略按，向右提笔运行
D．浙渐按笔
E.渐渐提笔
26．分别用如图所示的（甲）、（乙）两个滑轮组，在100s内将重为400N的物体G匀速提升相同高度，每个滑轮的重均为20N．不计绳重及摩擦，此过程中（______）
A．F甲做的功大于F乙做的功
B．F甲做的功小于F乙做的功
C．F甲做功的功率小于F乙做功的功率
D．F甲做功的功率等于F乙做功的功率
选择理由：_______
27．如图所示，潜水员眼睛在水下A点处，水中B点有条小鱼，空中C点有只小鸟，请作出潜水员观察鱼、鸟的光路图（法线已画出），
潜水员看到的小鸟比它的实际位置要___________（选填“高”或“低”）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A. 只闭合开关 S1 和 S3，R2 置于最大阻值处，此时R1 、R3被短路，电路中只有R2 工作，即P1只是R2的功率；只闭合开关 S1和 S2，此时R2 、R3被短路，电路中只有R1工作，即P2只是R1的功率。根据P=得R=可知，当电压相等、P1:P2=1:2，则R2:R1=2: 1，所以R1:R2=1: 2。故A错误。
B. 闭合 S1，R1、R3、R2串联。P 置于 R3 的最左端，则R3 电阻为零；P’置于 R2 的最下端，则R2 阻值最大。即此时相当于电路中只是R1、R2串联，则通过R1、R2的电流相等。因R1:R2=1: 2，且R2功率P0=8W，根据P=I2R得R=，则，所以PR1=P0=×8W=4W。则此时电路的总功率为 8W+4W=12W。故B错误。
C. 只闭合 S1，P 置于R3 的最左端，R3 阻值为零，R1、R2串联。当 P’置于 R2 的最下端时，A选项分析结论为R1:R2=1: 2，则UR1:UR2=R1:R2=1: 2，即电压表V1 的示数为总电压的。当 P’置于 R2 的中点时，R2阻值为最大阻值的一半，所以此时R1:R2中点=1: 1，则UR1:UR2中点=R1:R2中点=1: 1，即电压表V1 的示数为总电压的。所以两次电压表 V1 的示数之比为:=2:3。故C正确。
D. 只闭合开关 S1，R3的滑片P滑至最右端，R3阻值最大，R2 的滑片 P’滑至最上端时，R2阻值为零，相当于电路中只有R1与R3串联。电压表 V1测R1两端电压，V2 测R3两端电压。因U1:U2=1:4，根据串联电路电压规律，则R1:R3= U1:U2=1:4，即R3=4R1。另，B选项分析结论为R1与R2串联的总功率为12W，根据P=得U2=P总R总=P总（R1+R2）= P总（R1+2R1）= P总•3R1=12W•3R1。综上分析，目前的条件有：R3=4R1、U2=12W•3R1。当R2 断路，闭合所有开关，则V2被短路，R1与R3并联，R3滑片置于最右端时电路功率最小。此时R1功率为PR1===36W，R3功率为PR3====9W。所以此时电路的总功率最小值应为36W+9W=45W。故D错误。
2、A
【解析】
A．输电铁塔输送的是高压电甚至是超高压电，盲目攀爬可能引起触电，故A正确；
B．家庭电路中的保险丝不可以用铜丝代替，因为当电流过大时，铜丝不能及时熔断切断电路，不能起保护作用，故B错误；
C．一般情况下，人和大地良好绝缘，不会触电，但是良好的绝缘体在电压大到一定程度时就会变成导体，此时就会发生触电事故，故C错误；
D．雷容易击中地面上尖端的突起物体，所以雷雨天不可在大树下避雨，故D错误．
3、D
【解析】
因为由气敏电阻的阻值随天然气浓度变化曲线可知，气敏电阻的阻值随天然气浓度的增大而减小，所以当天然气浓度增大增大时，串联电路中的总电阻减小，由I＝可知电路中的电流增大；由U=IR可知，定值电阻R0的电压增大，即天然气浓度增大电压表示数增大；由 P＝UI可知，电路消耗的总功率变大；电压表与电流表示数的比值等于R0的阻值，是不变的．故选D．
4、B
【解析】试题分析：水面平静如镜，桥在水中成的像属于平面镜成像，是等大的虚像，故A错误；风加快人体汗液蒸发，蒸发吸热，人感觉凉爽，故B正确；太阳能是可再生能源，故C错误；因为路灯可以独立工作，互不影响，虽然同时亮、同时熄灭，但路灯的连接方式是并联，故D错误；故应选B。
考点：平面镜成像的特点 蒸发吸热 太阳能 电路的连接方式
5、D
【解析】
试题分析：生活中的“白气”都是水蒸气遇冷液化形成的小水珠，是液态；水蒸气是无色无嗅，看不到．
解：水被加热烧开后，水面上方的“白气”，是水汽化形成的温度较高水蒸气遇到冷的空气液化形成的小水珠飘散在空气中，是由水壶中的水转变成的水蒸气液化形成的；
在炎热的夏天，冰块的上方的“白气”，是空气中的水蒸气遇到温度低的冰块液化形成的小水珠飘散在空气中，是空气中是水蒸气液化形成的．
故选D．
【点评】生活中看到的白气都是水蒸气液化形成的，都是温度较高的水蒸气遇到温度较低的物态放热形成的．
6、D
【解析】
铜镜所成的像是由于光的反射形成的，属于平面镜成像．根据平面镜成像的特点，像与物大小相等，像与物到镜面的距离相等，是等大的虚像．故选项D正确为答案．选项A、B、C不符合题意．
7、D
【解析】
在U﹣I图象中，图线的斜率表示电阻，根据图象斜率判断灯泡电阻的变化关系，然后根据公式P=I2R分析P与I2的图象，根据公式P=分析P与U2的图象．
【详解】
由U﹣I图象可知，电压和电流增大时，灯泡的实际功率增大，灯泡的温度升高，且图线的斜率越来越大，即灯泡的电阻随温度的升高而增大；
AB．由P=I2R=可知，在P﹣U2图象中，图象上某点切线的斜率为电阻的倒数，因随温度的升高R增大因而应减小，故AB错误；
CD．同理，在P﹣I2图象中，图象上某点切线的斜率为电阻R，而电阻R又随温度的升高而增大，故C错误，D正确。
故选D。
二、填空题（本大题7小题，共21分）
8、振动 空气 声源
【解析】
声音是由物体振动产生的，故舞曲是由于扬声器的纸盆振动发出的，日常生活中声音是通过空气传入人耳的．减弱噪声有三种途径：在声源处减弱；在传播过程中减弱；在人耳处减弱，故为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在声源处减弱噪声的．
9、增大 不变
【解析】
将容器倒置后，此时液体深度增加，据 可知，液体对容器底的压强增大，容器对桌面的压力等于容器的重力加液体的重力，因为液体重力及容器重力均不变，因此容器对桌面的压力不变．
10、0.01 60
【解析】
∵每消耗1kw•h的电能，电能表的转盘就转过3000r，
∴电能表的转盘转过30r消耗的电能为：
W==0.01kw•h=3.6×104J，
而
t=10min=600s，
∴灯泡的实际功率为：
P实际==60W．
11、 不可 6.72×109 32
【解析】由题知，可燃冰在短时间之内不可再生，所以可燃冰是不可再生能源；1m3可燃冰在常温常压下可释放出168m3的天然气，则完全燃烧168m3的天然气可放出的热量：Q放＝qV＝4×107J/m3×168m3＝6.72×109J，天然气完全燃烧放出热量全部被水吸收,则Q吸＝Q放＝6.72×109J，由Q吸＝cm△t可得，这些热量可加热水的质量：m＝ ＝＝32000kg＝32t.
12、液化扩散热传递
【解析】
蒸气通过通过蒸锅将海鲜蒸熟，高温水蒸气遇到温度低的海鲜放热后液化而形成汤汁；海鲜蒸熟后，闻到海鲜的浓香味，这是海鲜汤中的香味分子无规则运动，扩散现象的结果，在烹饪过程中，内能增加主要通过热传递方式实现的．
13、86.4
【解析】
由图可知，R1、R2串联接在6V的电路中，通过R1的电流：I1=I===0.6A，由焦耳定律可得，通电1min电阻R1产生的热量：Q1=I12R1t=（0.6A）2×4Ω×60s＝86.4J。
14、5 2 24
【解析】
由图象知道，当UA =UB =2V时，IA =0.4A，IA =0.2A，由欧姆定律知道， ， ，将A和B并联后接在某一电源两端，若电路中总电流为0.6A，由乙图知道，此时A的电流是0.4A，B的电流是0.2A，AB两端的电压是2V，即电源的电压是2V；电阻A在30s内产生的热量是：QA =WA =UIA t=2V×0.4A×30s=24J.
三、作图题（共7分）
15、
【解析】
用力F把物体压在竖直墙面上静止，物体在竖直方向上受到竖直向下的重力、竖直向上的摩擦力；重力从重心竖直向下画，摩擦力从重心竖直向上画，并标出相应的符号，注意两条线段的长度相等。如图所示：
16、
【解析】
由于桌面上的一个茶叶蛋突然向后滚动，说明列在车加速行驶，此时茶杯相对于车厢有向后的运动趋势，故受到了桌子向右的摩擦力f的作用，同时还受到桌面的支持力F、重力G的作用，此二力是平衡力，受力示意图如下图：
17、如图所示
【解析】
试题分析：重力的作用点画在物块的重心处，重力的方向竖直向下，标上向下的箭头表示方向，再写上G=20N表示出重力的大小为20N，如图所示．
考点：作物体所受重力示意图
四、实验题（本大题共5小题，共20分）
18、10.0 倒立、放大 B 远视
【解析】
（1）平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，这个光斑即凸透镜的焦点，焦点到凸透镜光心的距离即为焦距，所以凸透镜的焦距f=40cm-30cm=10cm；（2）由图可知，像距大于物距，光屏上成倒立、放大的实像，投影仪就是根据这一原理制作成的；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，则物距u=16cm-10cm=6cm＜f，成正立、放大的虚像，人眼在图中B处能观察到烛焰的像；（4）在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，像距变小，说明眼镜对光线有会聚作用，该眼镜是凸透镜，是远视眼镜．
19、 断路 2.2 B 0.65 没有设计灯泡的亮度一栏（或“设计了平均值一栏”或“物理量无单位”） 测最实际电压为额定电压1.2倍时的电功率
【解析】
（1）由于小灯泡的额定电压是2.5V，所以，电压表选择3V的量程；由于要求滑片在A端时电路中的电流最小，所以，应将导线接B接线柱，故电路连接如下图：
（2）闭合开关时，灯泡不亮，电流表无示数，则说明电路有断路，又因为电压表有较大示数，且移动滑动变阻器的滑片无明显变化，所以说明电路中发生的故障应是与电压表并联的部分，即灯泡断路；
（3）由图乙知道，电压表的量程是3V，分度值是0.1V，所以电压表的示数是2.2V；由于小于灯泡的额定电压2.5V，所以接下來应向B端移动滑片，直到电压表示数为2.5V时；此时若电流表示数如图丙，则电流表的示数是0.26A，由 知道，灯泡的额定功率是： =0.65W；
（4）由表格知道，“电阻的平均值”一栏设置错误，因为灯泡的电阻与温度有关，所以不同电压下灯泡的电阻不同，表格中求电阻的平均值无意义；并且表格物理量都没有单位，也是不妥；小梦还应该进行的操作是实际电压略大于额定电压时，例如：测最实际电压为额定电压1.2倍时的电功率．
20、温度计、停表 温度达到熔点48℃，继续吸收热量
3:4
【解析】
(1)试验中需要用温度计测量温度，用秒表测量所用的时间，加热时还要观察海波的状态变化情况；由乙图可知，海波在熔化的过程中，吸收热量，温度保持不变，熔点为48℃，海波的熔化条件是：温度达到熔点48℃，继续吸收热量；
（2）由图象可知，需要记录的数据有，图象的横坐标是加热时间T，纵坐标是海波的温度t，还要观察海波加热时的状态变化情况，依据海波熔化曲线分别记录了一次熔化前、熔化时、熔化后的数据和状态变化情况，根据以上分析，设计记录海波熔化过程的表格为：
（3）由熔化图线，可知固态海波0-4min内，温度升高8℃，每分钟温度升高2℃；液态海波7min-10min内，温度升高8℃，每分钟温度升高 ℃，因为默认海波单位时间内吸热相等，海波固体、液态质量相同，由 可得液态海波与固态海波的比热容之比为： .
21、 断开 A 变小 变暗 小灯泡的灯丝断了（小灯泡处断路） 将电源正负极对调 滑动变阻器接下端两个接线柱了
【解析】
(1)由电路图可知，电源的电压为3V，所以电压表的量程为0～3V，且与与灯泡并联测灯泡的电压；电流表选0～0.6A的量程，且与灯泡串联测通过灯泡的电流；滑动变阻器向右滑动时灯泡变亮说明滑动变阻器接入电路的电阻变小，即滑动变阻器右下端的接线柱必须接到电路中，然后把上端的任意接线柱连入电路，开关串联在电路中控制电路．如图所示：
(2)根据电路图可知，从正极开始连接，依次是开关、灯泡、电流表、滑动变阻器串联回到负极，最后电压表并联在灯泡的两端．如图：
(3)为避免接错线路，造成电流过大烧坏用电器，在连接电路时开关应处于断开状态，滑动变阻器的滑片应处于最大阻值的A端．
(4)滑片P向左移动时接入电路的电阻变大、电路的总电阻变大；
根据欧姆定律可知电路中的电流变小，即电流表的示数变小；
根据P=I2R可知，灯泡的实际功率变小，灯泡变暗．
(5)a、闭合开关灯不亮，但电压表示数约等电源电压说明电压表并联的部分断路，即电路故障可能是灯泡断路；
b、流表、电压表的指针均反偏，最简单的解决方法是调换电源的正负极；
c、在使用滑动变阻器时，只有选用一上一下两个接线柱，滑动变阻器才具有调节作用；
当同时选用下面两个接线柱时或同时选用上面两个接线柱时滑动变阻器不起调节作用，两电表的示数较小说明下面两个接线柱同时接入电路．
22、物体刚好翻倒时木板转过的角度 物体的稳度与支撑面的大小有关 2、3、4 下 （或）
【解析】
（1）根据实验现象或数据表可以知道，圆柱体刚好翻倒时转过的角度越小，说明越容易翻倒，即稳定程度小；
（2）照相机三脚架，与地面的接触面积很小，支撑面较大，稳定程度越大，说明影响稳定程度的是支撑面积大小，而不是接触面积大小；
（3）探究稳度大小与重心高低关系的实验中，应控制物体所受的重力大小和支持面的大小不变，改变重心高度，所以要分析2，3，4次的实验数据；卡车装货时，应把重的货物装在下层，这样可以降低重心，提高稳度；
（4）通过4次实验我们发现，物体的稳度与支撑面积S和重心的高度h有关，物体的支撑面积越大、重心的高度越小，稳度越大。即S和h的大小对稳度的影响是相反的。所以我们可以通过简单比较（或）就可以初步比较甲、乙两辆汽车的稳度。
五、计算题（本大题共2小题，共13分）
23、（1）5m/s（1）5×104Pa（3）115W
【解析】
（1）由 s﹣t 图象可知，小阳匀速骑行，且 6s 内通过的路程为30m， 则骑行的速度： ；
（1）车对地面的压力： ， 受 力 面 积 ： S=90cm1×1=180cm1=1.8×10﹣1m1，车对地面的压强： ；
（3）因小阳匀速骑行时动力和受到的阻力是一对平衡力， 所 以 小 阳 匀 速 骑 行 时 的 动 力 ： F＝f＝0.05G＝0.05×900N＝45N，骑车功率：.
24、（1）8.4×104J；（2）84%
【解析】
（1）知道水的质量和比热容以及温度变化，根据Q=cmΔt可以求出水所吸收的热量．
（2）电热水壶正常工作时的功率和额定功率相等，根据求出消耗的电能，再根据效率公式求出该电热水壶加热的效率．
【详解】
（1）水吸收的热量：；
（2）电热水壶正常工作100s消耗电能，即产生的热量：；
该电热水壶加热的效率：．
六、综合能力题（本大题共3小题，共18分）
25、非弹性 青铜小刀 毛笔尖 扩散 三 中间 BACDE
【解析】
被书写材料受到外力改变了形状，上面出现了文字，当外力撤去后，文字依然存在，形变保留了下来，因此被书写材料发生了非弹性形变；
木棒的硬度小于甲骨的硬度，而青铜小刀的硬度大于甲骨的硬度，因此甲骨文的书写工具是青铜小刀；
作用在毛笔上的压力主要上使笔尖发生形变；而墨汁分子进入到纸中发生了扩散现象；
书法家通过控制毛笔的运笔方向，用力大小，以及手在毛笔上的作用点，书写出千变万化的线条，因此是力的三要素让书法家变成了一门艺术；
这个“一”字的中间最细，说明力的作用效果最小，因此中间用力最小；
书写“上”字最后的横画时，先逆锋向左，再折锋用力按笔，接下来略按，向右提笔运行，渐渐按笔，最后再渐渐提笔完成书写，合理的顺序是BACDE。
26、D 不计绳重及摩擦，使用滑轮组时，拉力做的功等于提升物体和动滑轮做的功，因为提升的物体和动滑轮均相同、升高的高度相同，所以拉力做的功相同，又因为做功时间相同，所以拉力做功的功率相同
【解析】
不计绳重及摩擦，使用滑轮组时，额外功等于克服动滑轮重力做的功，总功等于拉力做的功，分析提升物体重力、升高的高度以及做功时间，判断拉力做的功、功率大小关系．
【详解】
不计绳重及摩擦，使用滑轮组时，总功等于拉力做的功，有用功等于克服物体重力做的功，额外功等于克服动滑轮重力做的功，总功等于有用功和额外功之和，所以拉力做的功等于提升物体和动滑轮做的功，因为提升的物体和动滑轮均相同、升高的高度相同，所以拉力做的功相同，又因为做功时间相同，根据可知拉力做功的功率相同，即：W甲=W乙，P甲=P乙；故D正确．
27、 高
【解析】
潜水员观察鱼、鸟，是因为潜水员看到了由鸟和鱼射向潜水员的光线，光由C射向A点，在水面处发生折射，折射角小于入射角，因为法线已画出，直接连接C到入射点连为入射光线，连接A到入射点连线为折射光线；光从B点沿直线射向A点，如图所示：
人在水中逆着折射光线看去，由于光沿直线传播，会看到鸟的位置比实际位置偏高．
实验次数
1
2
3
4
电压
2.5
2
1.3
0.9
电流
0.24
0.2
0.18
电功率
电功率平均值
实验次数
1
2
3
4
重心离支持面高度
低
低
中
高
物体刚好翻倒时转过的角度
最大
大
较大
小
稳度
最大
大
较大
小
加热时间T/min
0
1
2
3
4
5
6
7
8
9
10
海波的温度t/℃
44
48
50
海波的状态
固态
固液共存状态
液态
加热时间T/min
0
1
2
3
4
5
6
7
8
9
10
海波的温度t/℃
44
48
50
海波的状态
固态
固液共存状态
液态
