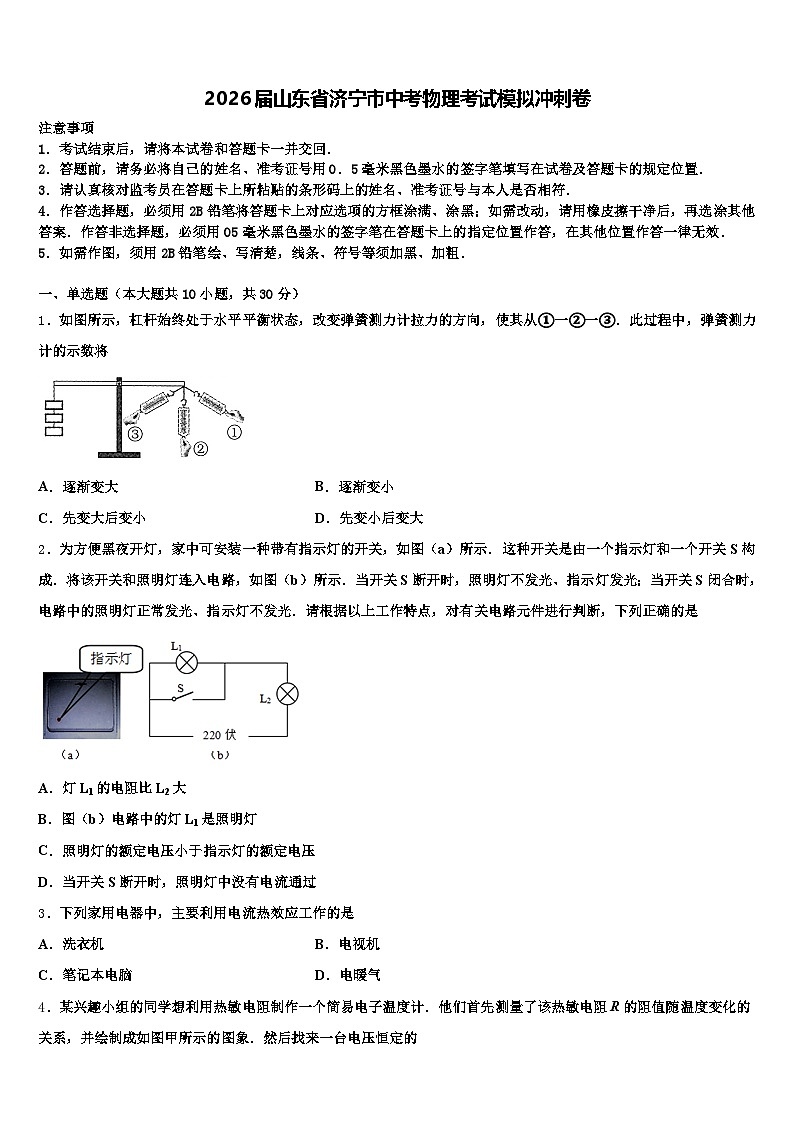

2026届山东省济宁市中考物理考试模拟冲刺卷（含答案解析）

这是一份2026届山东省济宁市中考物理考试模拟冲刺卷（含答案解析），共17页。试卷主要包含了关于压强，下列说法正确的是，下列现象与其物理知识不相符的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①一②一③．此过程中，弹簧测力计的示数将
A．逐渐变大B．逐渐变小
C．先变大后变小D．先变小后变大
2．为方便黑夜开灯，家中可安装一种带有指示灯的开关，如图（a）所示．这种开关是由一个指示灯和一个开关S构成．将该开关和照明灯连入电路，如图（b）所示．当开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光．请根据以上工作特点，对有关电路元件进行判断，下列正确的是
A．灯L1的电阻比L2大
B．图（b）电路中的灯L1是照明灯
C．照明灯的额定电压小于指示灯的额定电压
D．当开关S断开时，照明灯中没有电流通过
3．下列家用电器中，主要利用电流热效应工作的是
A．洗衣机B．电视机
C．笔记本电脑D．电暖气

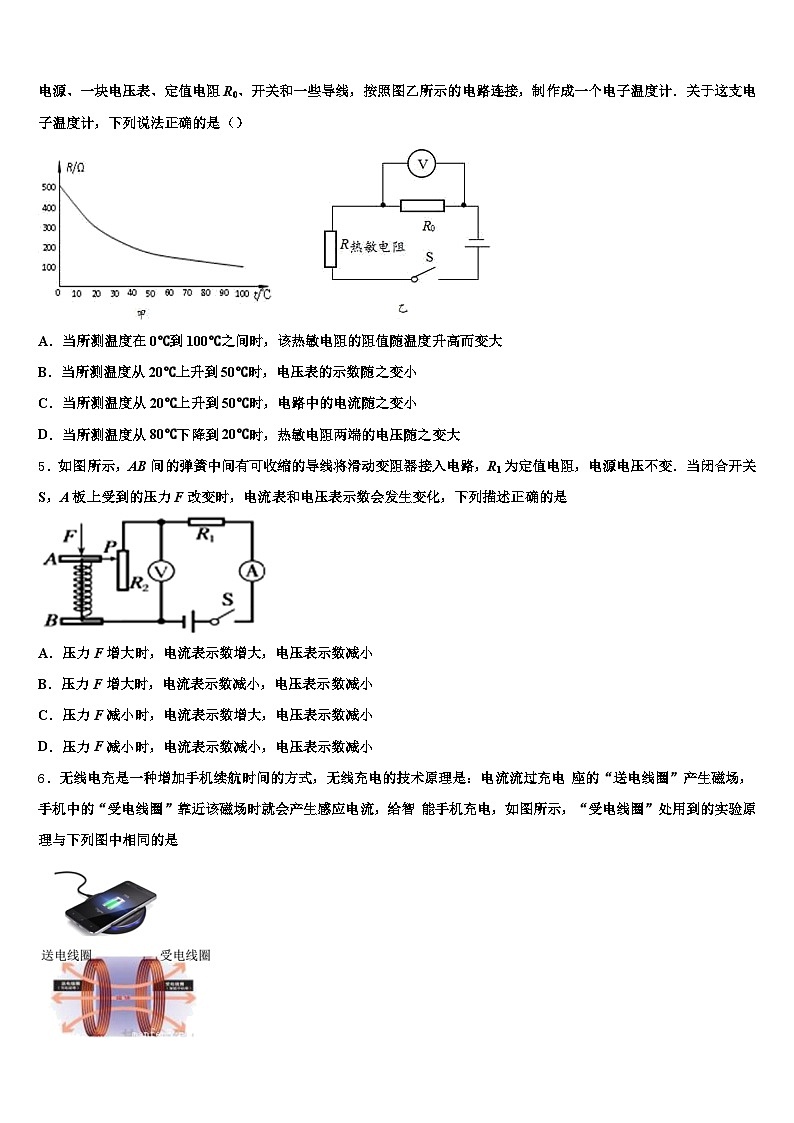

4．某兴趣小组的同学想利用热敏电阻制作一个简易电子温度计．他们首先测量了该热敏电阻R的阻值随温度变化的关系，并绘制成如图甲所示的图象．然后找来一台电压恒定的
电源、一块电压表、定值电阻R0、开关和一些导线，按照图乙所示的电路连接，制作成一个电子温度计．关于这支电子温度计，下列说法正确的是（）
A．当所测温度在0℃到100℃之间时，该热敏电阻的阻值随温度升高而变大
B．当所测温度从20℃上升到50℃时，电压表的示数随之变小
C．当所测温度从20℃上升到50℃时，电路中的电流随之变小
D．当所测温度从80℃下降到20℃时，热敏电阻两端的电压随之变大
5．如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻，电源电压不变．当闭合开关S，A板上受到的压力F改变时，电流表和电压表示数会发生变化，下列描述正确的是
A．压力F增大时，电流表示数增大，电压表示数减小
B．压力F增大时，电流表示数减小，电压表示数减小
C．压力F减小时，电流表示数增大，电压表示数减小
D．压力F减小时，电流表示数减小，电压表示数减小
6．无线电充是一种增加手机续航时间的方式，无线充电的技术原理是：电流流过充电 座的“送电线圈”产生磁场，手机中的“受电线圈”靠近该磁场时就会产生感应电流，给智 能手机充电，如图所示，“受电线圈”处用到的实验原理与下列图中相同的是
A．B．
C．D．
7．关于压强，下列说法正确的是（ ）
A．帕斯卡裂桶实验说明了液体压强与液体的重力有关
B．自制气压计是利用了液体的热胀冷缩原理来反映大气压的变化
C．嘴巴吸饮料入口是利用了气体流速越大，压强越小
D．一个普通人单脚站立在地面上时，对地面的压强大约是2×104Pa
8．下列现象与其物理知识不相符的是
A．影子的形成——光的直线传播
B．小孔成像——光的反射
C．湖水中青山的倒影——平面镜成像
D．雨后天空出现彩虹——光的色散
9．在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光．则故障一定是
A．灯泡断路B．灯泡短路C．电阻R短路D．电阻R断路
10．小华同学设计了一个检测天然气泄漏的电路如图所示．电源电压恒定不变；R0为定值电阻；R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示．下列说法正确的是（ ）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度增大时，电路消耗的总功率变小
C．天然气浓度减小时，电流表示数变大
D．天然气浓度减小时，电压表与电流表示数的比值不变
二、多选题（本大题共3小题，共12分）
11．临近中考小兰妈妈用家里的压力锅煲鸡汤来为她加强营养，当她看到色香味俱佳的鸡汤时，联想到了许多物理知识，下列说法正确的是
A．鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动
B．鸡汤沸腾过程中吸收热量，温度不变，內能不变
C．煲汤过程中，压力锅内的气压大于标准大气压
D．煲汤过程中，限压阀转动，此过程中的能量转化与内燃机的做功冲程相似
12．如图所示，拉力F＝80N，物体重力G＝120N，不计摩擦和绳重。若将物体匀速提高1m，以下说法正确的是
A．拉力做的有用功为80J
B．动滑轮的重力为40N
C．拉力做的总功为160J
D．该滑轮组的机械效率为75%
13．下列说法正确的是
A．水凝固成冰后比热容不变
B．无论运动还是静止的物体都有内能
C．物体在熔化过程中，吸收热量但温度不变
D．分子之间的引力和斥力一定是同时存在的
三、填空题（本大题共5小题，共10分）
14．如图所示，量筒里所装水的质量为______kg，若放入一小木块，木块漂浮在水面上，这是因为水的______比木块大。
15．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯_____（能/不能）运行，电磁铁的上端是_____极，电梯超载时报警说明压敏电阻的阻值随压力增大而_____，如果用较小的电阻替换R2电梯可乘人数将变_____（多/少）．
16．如图所示，白纸上画了两个箭头(图甲)．用玻璃杯装半杯水放在白纸前(图乙)．人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部分相当于一个______，使下方箭头成缩小的______(填“实”或“虚”)像，这种成像原理在生活中应用的实例有________(写一种)．
17．菜油最适宜的烹饪温度在150℃至180℃之间．用天然气将质量为0.02kg的菜油从室温20℃加热到170℃，天然气燃烧释放出的热量有60%被菜油吸收．则菜油吸收了_______J热量，燃烧了______m-3的天然气．（取c菜油= 2.0×103J·(kg·℃）-1，天然气的热值为4×107J/m3）
18．如图所示，重力为G的均匀木棒竖直悬于O点．在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中力F______（选填“变大”“变小"或“不变”）．
四、计算题（本大题共3小题，共29分）
19．如图1所示，在底面积为10﹣2m2的容器中有一重物，现利用弹簧测力计将其拉出水面，弹簧测力计的示数F随时间变化的图象如图2所示，根据图象信息，计算
物体被拉出水面之前受到的浮力；物体的密度；（g取10N/kg）物体被拉出水面，由于水面降低，容器底受到水的压强减小了多少帕？
20．港珠澳大桥被誉为现代七大奇迹之一，其中长约5600m的沉管隧道通过引桥与人工岛路面相连，引桥长1000m，竖直高度为40m，简化图如图所示．重5×104N的汽车在沉管隧道中以90km/h的速度匀速行驶，所受阻力为其重力的0.05倍．从引桥最低端开始汽车功率增大到90kW匀速行驶，耗时45s到达人工岛路面，求：
（1）汽车完全通过沉管隧道需要多少秒；
（2）汽车在沉管隧道中行驶时牵引力所做的功；
（3）汽车在引桥上所受阻力的大小．
21．如图所示，L上标有“6V 3W”字样，电流表量程为0~0.6A，电压表量程为0~11V，变阻器R的最大电阻为100Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra ，电流表示数为Ia．只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图所示 ；当滑片置于b点时，电压表示数Ub =8V，电流表示数为Ib．已知Ra∶R0 =12:1，Ia∶Ib =3:1．（灯丝电阻不随温度变化）求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，电路消耗的功率范围为多少？
五、作图题（本大题共2小题，共4分）
22．如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路连接完整(要求：滑片P向右移动时，小灯泡变亮)
（____）
23．如图所示，木块A与平板小车一起在水平桌面上向左匀速直线运动，当小车受外力作用突然减速时，木块随机在小车的平板上滑行，请画出木块滑行过程中的受力示意图．
六、实验探究题（本大题共3小题，共15分）
24．小明利用一个烧杯、天平、水，测出不规则小石块（不吸水）的密度请将他的步骤补充完整.
调节天平横梁平衡时，发现指针静止在分度盘上的位置，如图甲所示，此时应将平衡螺母向________（选填“左”或“右”）移动.用调节好的天平测小石块的质量，天平平衡时，所用砝码和游码的位置，如图乙所示，则小石块的质量是________g.如图丙所示，A往烧杯中加入适量的水，把小石块浸没，在水面到达的位置做上标记．
B．取出小石块，测得烧杯和水的总质量为122g.
C．往烧杯中加水，直到________，再测出此时烧杯和水的总质量为142g.计算出小石块的体积为________m1.计算出小石块的密度为________kg/m1．若从水中取出小石块表面上有小水滴，这样导致测缝的密度值选填________ （“偏大”或“偏小”）
25．某小组同学在“测定小灯泡的电功率”实验中，电源电压6伏并保持不变，且有若干有“3.8V”字样的相同的小灯泡，电流表表盘如图所示．
（1）正确连接电路后，闭合电键，小灯泡发出耀眼的光，约3秒后熄灭了，此时电流表示数为__________安，电压表示数为_____伏．
（2）于是他们断开电键，接着更换________并调节滑动变阻器的滑片至阻值最大端．
（3）闭合电键，调节滑动变阻器滑片的位置，部分实验数据如下表所示：
观察表中数据，你认为表格中第______行第________列的数据是错误的，正确的数据是_______.
26．如图所示，小亮用自制的水透镜来探究凸透镜成像规律．当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大．
如图甲，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为_____cm；移动蜡烛，水透镜和光屏至图乙位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成_____（选填“照相机”或“投影仪”）；在图乙的实验场景下，小亮向水透镜中注入适量水后，他发现烛焰清晰的像变模糊了，为了使光屏上再次得到清晰的像，应将光屏向_____移动；小亮把自己的眼镜给水透镜“戴上”（如图丙），在不移动光屏的情况下，光屏上也能成清晰的像，由此判断小亮戴的是_____眼镜（选填“近视”或“远视”）．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
各个力的力臂如下图所示：
从图中可以看出，从①—②—③，力臂先变大后变小，所以力先变小后变大．
2、A
【解析】
当开关S闭合时，灯泡L1被短路，电路为L2的简单电路．由电路中的照明灯正常发光、指示灯不发光可知，L2为照明灯，L1为指示灯．故B错误；
当开关S断开时，L1与L2串联，照明灯不发光、指示灯发光，则L1的实际功率大于L2的实际功率．根据P=I2R可知，指示灯L1的电阻大于照明灯L2的电阻，故A正确；
当开关S闭合时，电路为L2的简单电路．照明灯正常发光，所以其额定电压为220V．当开关S断开时，L1与L2串联，则指示灯两端的实际电压小于220V，且不知道指示灯是否正常发光，所以无法比较照明灯的额定电压和指示灯的额定电压的关系，故C错误；
当开关S断开时，L1与L2串联，照明灯中有电流通过，故D错误；
答案为A．
3、D
【解析】
ABC．洗衣机工作时主要是把电能转化为机械能，电视机、笔记本电脑在工作时，主要将电能转化为光能和声能，都不是利用电流的热效应，故不合题意；
D．只有电暖气是把电能转化为内能，是利用电流的热效应，故符合题意．
4、D
【解析】
由图象可知，R0与Rt串联，电流表测电路中的电流．
A．由图象可知，当所测温度在0℃到100℃之间时，热敏电阻R阻值随温度的升高而减小，故A错误；
BC．由图象可知，当所测温度从20℃上升到50℃时，热敏电阻R阻值减小，电路的总电阻减小，由I可知，电路中的电流变大，根据U＝IR可知：电压表示数变大，故BC错误；
D．由图象可知，当所测温度从80℃下降到20℃时，热敏电阻R阻值变大，电路的总电阻变大，由I可知，电路中的电流减小，根据U＝IR可知：R0两端的电压变小，由串联电路中总电阻等于各分电阻之和可知：热敏电阻两端的电压变大，故D正确．
5、C
【解析】
由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
AB．压力F增大时，R2接入电路的电阻变大，电路中的总电阻变大，由I=可知电路中的电流变小，即电流表的示数变小；∵U=IR，∴定值电阻R1两端的电压变小，∵串联电路总电压等于各分电压之和，∴滑动变阻器两端的电压变大，即电压表的示数变大，故AB错误；
CD．压力F减小时，R2接入电路的电阻变小，电路中的总电阻变小，由I=可知电路中的电流变大，即电流表的示数变大；∵U=IR，∴定值电阻R1两端的电压变大，∵串联电路总电压等于各分电压之和，∴滑动变阻器两端的电压变小，即电压表的示数变小，故C正确，D错误．
6、A
【解析】
从题意中知道，手机背面的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；
A．图中是闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，符合题意；
B．图中是奥斯特实验，说明通电直导线周围存在磁场，是电流的磁效应，不符合题意；
C．图中给导体通电，导体会运动，说明通电导体受到磁场力的作用，不符合题意；
D．图中是安培定则的应用，判断通电螺线管的磁极和电流方向的关系，不符合题意．
7、D
【解析】
A图中帕斯卡裂桶实验，说明了液体压强随深度的增加而增大，故A错误；B图中自制气压计是当外界气压减小时，液体在内部气压的作用下使液柱上升，不是利用液体的热胀冷缩原理，故B错误；用吸管喝饮料时，吸管内压强减小，饮料在大气压的作用下把饮料压入嘴里，所以用吸管吸饮料是大气压作用的结果，故C错误；一个普通人质量约50kg，其对地面的压力F=G=mg=50kg×10N/kg=500N；单脚站立在地面上时与地面的接触面积大约为：S=250cm2 =0.025m2 ；对地面的压强为：p=F/S=500N/0.025m2=2×104 Pa，故D正确，故选D．
8、B
【解析】
根据光的直线传播、反射和折射形成的有关光现象解答即可．
【详解】
A．光在同一均匀介质中沿的直线传播，遇到障碍物形成影子，故A正确；
B．小孔成像是光直线传播现象，故B现象与其物理知识不相符，符合题意；
C．湖水中青山的倒影是平面镜成像，是由光的反射形成的，故C正确；
D．雨后天空出现的彩虹，是由光的色散形成的，故D正确；
故选B．
9、D
【解析】
解：A、灯泡断路，用电压表接在b、d间，闭合开关S，电压表不能接到电源上、无示数，不符合题意，故A错；
B、灯泡短路，将电流表接在b、c间，电流表直接接在电源上，灯泡不发光，不符合题意，故B错；
C、电阻R短路，若将电流表接在b、c间，闭合开关S，电流表被短路无示数，不符合题意，故C错；
D、电阻R断路，灯不亮，用电压表接在b、d间，闭合开关S，电压表的正负接线柱接到电源的两极上，有示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表与灯串联接在电源上，有示数，且灯泡L发光，符合题意，故D正确．
故选D．
【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，平时做实验时试一试，多积累这方面的经验．
10、D
【解析】
观察乙图，发现浓度增大，气敏电阻阻值变小．回到甲图，天然气浓度增大，气敏电阻变小，根据串联电路电阻等于各个电阻之和，有欧姆定律，当变小，电流I变大，电压表测量的电压,电流变大，电压变大，A错．电路消耗的总功率,总电压不变，I变大，总功率变大B错．天然气浓度减小，气敏电阻变大可判断电流I变小C错．此时，不管电流怎么变化，定值电阻不变，比值不变，答案D对．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
A．物质是由分子组成的，分子在不停的做无规则运动，煲鸡汤时，鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动，故A正确；
B．正在沸腾的鸡汤，温度虽然不变，但不断吸收热量，所以其内能增加，故B错误；
C．用高压锅煲汤是利用提高锅内气压来提高水的沸点，所以锅内气压大于标准大气压，故C正确；
D．煲鸡汤过程中，限压阀转动，此过程的能量转化情况是内能转化为机械能，与内燃机的做功冲程相似，故D正确．
12、BCD
【解析】
A、有用功W有=Gh=120N×1m=120J；故A错误，不符合题意；
B、动滑轮的重力G动=2F-mg=2×80N-120N=40N；故B正确，符合题意；
C、总功W总=Fs=F2h=80N×2×1m=160J；故C正确，符合题意；
D、动滑轮的机械效率η=W有/W ×100%="120J" /160J ×100%=75%；故D正确，符合题意；故选B、C、D．
13、BD
【解析】
A． 冰和水状态不同，所以水凝固成冰后比热容变化了，故A错误；
B．一切物体都具有内能，故B正确；
C．晶体在熔化过程中，一直吸热，但温度始终等于它的熔点，温度不变．故C错误．
D．分子之间既存在引力又存在斥力，而且是同时存在的，故D正确．
三、填空题（本大题共5小题，共10分）
14、0.01 密度
【解析】
由图可知量筒的分度值是1cm3，所装水的体积是10cm3，水的质量：m=ρV=1g/cm3×10cm3=10g=0.01kg；因为水的密度比木块大，即ρ木＜ρ水，所以木块会漂浮在水面上。
15、不能 S 减小 少
【解析】
试题分析：工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故A错误；正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，电梯正常工作；超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作；电源电压一定时，如果用较小的电阻替换R2，要使电路中的电流保持不变，则压敏电阻R1的阻值变大，压力将变小，电梯可乘人数将变少．
考点：电磁继电器的组成、原理和特点
16、凸透镜 实 照相机
【解析】
[1][2][3]由图可知，人眼观察到位于下方的箭头发生了变化，且变小，这是因为玻璃杯下半部相当于一个中间厚边缘薄的凸透镜，当u＞2f时，凸透镜成倒立缩小的实像；照相机就是利用此原理制成的．
17、6×103 2.5×10-4
【解析】
Q吸=cmΔt=2.0×103J·(kg·℃）-1×0.02kg×（170℃-20℃）=6×103J；
天然气燃烧放出热量Q放=Q吸/η=6×103J/60％=104J；又Q放=qV得：V=Q放/q=104J/4×107J/m3=2.5×10-4m3.
18、变大
【解析】
由图知道，木棒受到的拉力F始终垂直于棒，故动力臂不变，阻力为杠杆的重力，其大小也不变；当木棒在竖直位置时，重力的力臂为0，所以，将木棒缓慢地由最初位置拉到水平位置的过程中，重力的力臂（阻力臂）逐渐变大．
四、计算题（本大题共3小题，共29分）
19、（1）20N；（2）2.7×103kg/m3；（3）2×103Pa．
【解析】
（1）由图2可知，t2时刻，物体被完全拉出水面，则重力等于拉力，即G＝F拉＝54N，
0～t1时刻，物体完全浸没在水中，弹簧测力计的示数F示＝34N，
所以，物体被拉出水面之前受到的浮力：F浮＝G﹣F示＝54N﹣34N＝20N；
（2）物体浸没在水中，根据F浮＝ρ水gV排可得物体的体积：
物体的质量：，
物体的密度：；
（3）根据V＝Sh可得水面降低的高度：，
水的压强减小量：△p＝ρ水g△h＝103kg/m3×10N/kg×0.2m＝2×103Pa．
答：（1）物体被拉出水面之前受到的浮力为20N；
（2）物体的密度为2.7×103kg/m3；
（3）物体被拉出水面，由于水面降低，容器底受到的水的压强减小了2×103Pa．
20、（1）224s；（2）1.4×107J；（3）2050N．
【解析】
（1）沉管隧道中汽车速度为：v1＝90km/h＝25m/s，则汽车完全通过沉管隧道需要的时间：；
（2）汽车所受阻力大小为：f＝0.05G＝0.05×5×104N＝2500N，因为汽车做匀速直线运动，所以汽车所受牵引力为：F＝f＝2500N，则汽车在沉管隧道中行驶时牵引力做的功：＝2500N×5600m＝1.4×107J；
（3）汽车在引桥上行驶时功率为：P＝90kW＝9×104W，根据 可得，牵引力所做的功为： ＝9×104W×45s＝4.05×106J，重力做功为＝5×104N×40m＝2×106J，阻力做功为W2＝W牵﹣W重＝4.05×106J﹣2×106J＝2.05×106J，汽车所受阻力大小为.
21、（1）12Ω；（2）20Ω；18V；（3）4.1W～9W
【解析】
（1）已知灯泡的额定电压和额定功率，根据电功率的公式得到小灯泡的电阻；
（2）当开关S2闭合、S1断开，滑片P置于变阻器上的b点时，R与R0串联，Ub=8V，由图2可知电阻Rb的阻值，根据欧姆定律求出电路中的电流，根据串联电路的电阻特点和欧姆定律表示出电源的电压；只闭合S1，R与L串联，当滑片P置于a点，根据Ia：Ib=3：1求出Ia，再根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式，然后结合Ra：R0=12：1即可求出R0的阻值和电源的电压；
（3）只闭合S1时，根据P=UI求出灯泡的额定电流，然后与电流表的量程比较确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，电路中的电流最小，电路消耗的总功率最小，根据串联电路的电压特点求出灯泡两端的电压，根据欧姆定律求出电路中的电流，利用P=UI求出电路消耗的最小功率．
【详解】
（1）灯泡电阻：；
（2）由图2可知电阻Rb=16Ω，则电路中电流：，
因串联电路中总电阻等于各分电阻之和，所以电源电压：
U=Ib（Rb+R0）=0.1A×（16Ω+R0）------------①
只闭合S1，滑片置于a点时，Ra与L串联，因Ia：Ib=3：1，
所以，，
则电源的电压：U=Ia（Ra+RL）=0.3A×（Ra+12Ω）----②
由①②式和Ra：R0=12：1可得：R0=20Ω，U=18V；
（3）只闭合S1时，灯泡L与滑动变阻器R串联，
由P=UI可得，灯泡的额定电流：，
因串联电路中各处电流相等，且电流表的量程为0～0.6A，当电路中的电流I大=0.1A时，变阻器接入电路中的电阻最小，电路中的最小阻值：，
则变阻器接入电路中的最小阻值：R小=R总-RL=36Ω-12Ω=24Ω；
当电压表的示数最大时，电路中的电流最小，电路消耗的总功率最小，
灯泡两端的电压：UL小=U-UR大=18V-11V=3V，
此时电路中的电流：，
电路消耗的最小功率：Pmin=UI小=18V×0.21A=4.1W，
电路消耗的最大功率：P最大=UI大=18V×0.1A=9W，
所以电路消耗的功率范围为：4.1W～9W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
滑片P向右移动时，小灯泡变亮，说明通过电路的电流变大，根据欧姆定律可知电路中的电阻变小，根据串联电路电阻的规律可知变阻器连入电路的电阻变小，故变阻器右下接线柱连入电路中，如下图所示：
23、
【解析】
（1）小车突然减速后，木块相对于平板向左滑动，在水平方向上受摩擦力的作用，方向向右，
（2）在竖直方向上，木块受重力G和支持力F的作用，并且这两个力是一对平衡力，如图所示．
六、实验探究题（本大题共3小题，共15分）
24、右 52 水面到达标记 20 2.6×101 偏小
【解析】
（1）由图甲知道，天平指针偏向分度盘的左侧，故应向右调节平衡螺母，使天平平衡；
（2）由图乙知道，石块的质量是：m=50g+2g=52g；
（1）A．往烧杯中加入适量的水，把小石块浸没，在水面到达的位置做上标记．
B．取出小石块，测得烧杯和水的总质量为122g．
C．往烧杯中加水，直到标记处，再测出此时烧杯和水的总质量为142g；
（4）小石块排开水的质量是：m=142g﹣122g=20g，由ρ=知道，石块的体积V=V水===20cm1；
（5）由ρ=知道，石块的密度是：ρ===2.6g/cm1=2.6×101kg/m1；
（6）在把石块从水中取出时，石块上有附着的水，向烧杯中加水直到标记处，所加水体积大于石块排开水的体积，所测量石块的体积偏大，由密度公式知道，所测石块的密度会偏小．
点睛：本题考查的是固体的密度测量实验，涉及天平的使用注意事项、天平的调节、天平读数，求物体的密度等问题，注意运用排水法测固体体积的方法．
25、0 6 灯泡 3 3 0.36
【解析】
（1）正确连接电路后，小灯泡发出耀眼的光，然后很快熄灭了，说明灯丝烧断，原因是闭合开关时变阻器连入阻值过小，电路中电流过大；灯丝烧断后电压表串联入电路中，由于电压表内阻非常大，所以电流表几乎为0，电压表示数等于电源电压6V；
（2）由（1）中分析灯泡的灯丝烧断的原因，为了继续完成实验应断开电键，接着更换灯泡，并调节滑动变阻器的滑片至阻值最大端后再闭合开关进行实验；
（3）由欧姆定律可知，当灯泡两端电压越大时，通过它的电流也越大，由表中数据知，第2次比第3次实验灯泡电压小，但第2次比第3次实验通过灯泡电流大，所以表格中第3行第3列数据是错误；电路连接是正确的，错误的原因应该是第2次实验时电流表误以0-3A量程读数造成的，而电流表0-3A量程是0-0.6A量程的5倍，且两量程共用一个表盘，所以电流表的实际读数应为=0.36A．
26、8.0 照相机 左 近视
【解析】
（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点．焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是8.0cm；实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
（2）根据图乙，物距大于像距，成倒立、缩小的实像，应用于照相机．
（3）在图乙的实验场景下，小亮向水透镜中注入适量水后，使透镜凸起程度变大，会聚能力较强，将像成在光屏的前面，为了使光屏上再次得到清晰的像，应将光屏向左移动，给水透镜带上眼镜后，不移动光屏能得到清晰的像，说明眼镜中的透镜起了发散作用，镜片应为凹透镜，而凹透镜是矫正近视的，故小亮戴的是近视眼镜．
实验序号
电压(伏)
电流(安)
1
2.0
0.33
2
3.0
1.80
3
3.8
0.40
…
…
…
