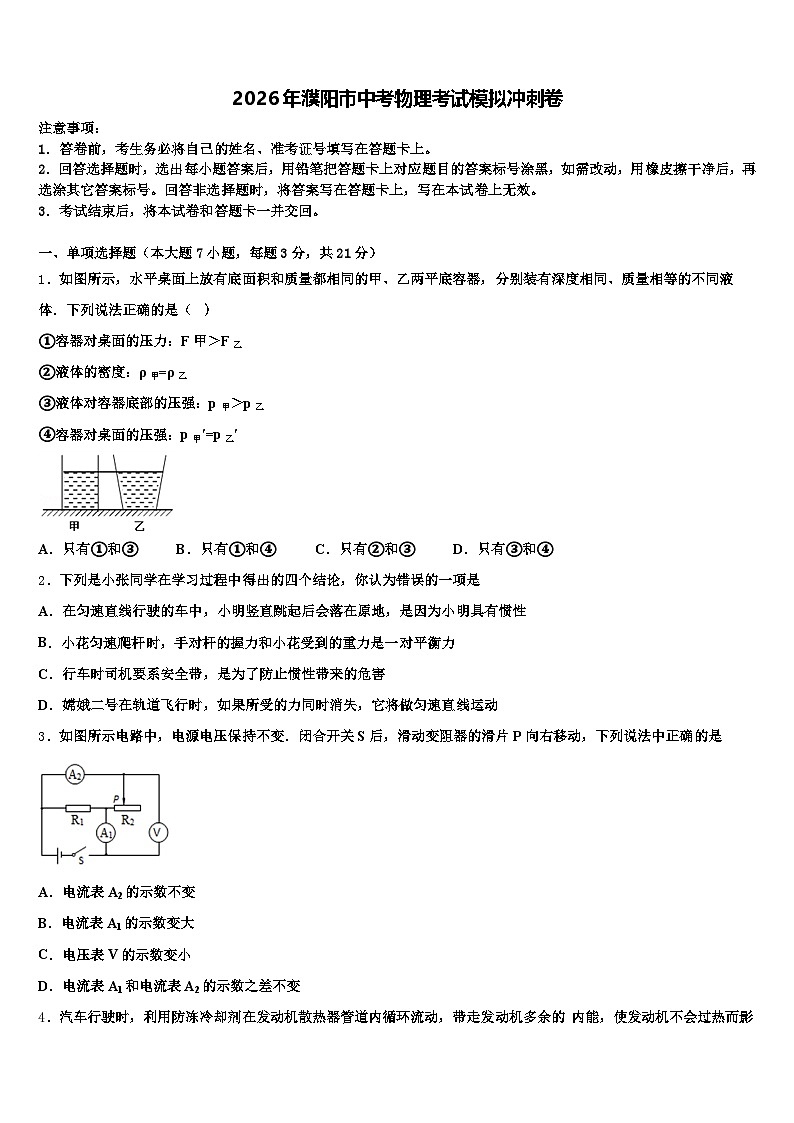

2026年濮阳市中考物理考试模拟冲刺卷（含答案解析）

这是一份2026年濮阳市中考物理考试模拟冲刺卷（含答案解析），共19页。试卷主要包含了请你写出等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体．下列说法正确的是（ ）
①容器对桌面的压力：F甲＞F乙
②液体的密度：ρ甲=ρ乙
③液体对容器底部的压强：p甲＞p乙
④容器对桌面的压强：p甲′=p乙′
A．只有①和③B．只有①和④C．只有②和③D．只有③和④
2．下列是小张同学在学习过程中得出的四个结论，你认为错误的一项是
A．在匀速直线行驶的车中，小明竖直跳起后会落在原地，是因为小明具有惯性
B．小花匀速爬杆时，手对杆的握力和小花受到的重力是一对平衡力
C．行车时司机要系安全带，是为了防止惯性带来的危害
D．嫦娥二号在轨道飞行时，如果所受的力同时消失，它将做匀速直线运动
3．如图所示电路中，电源电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A2的示数不变
B．电流表A1的示数变大
C．电压表V的示数变小
D．电流表A1和电流表A2的示数之差不变

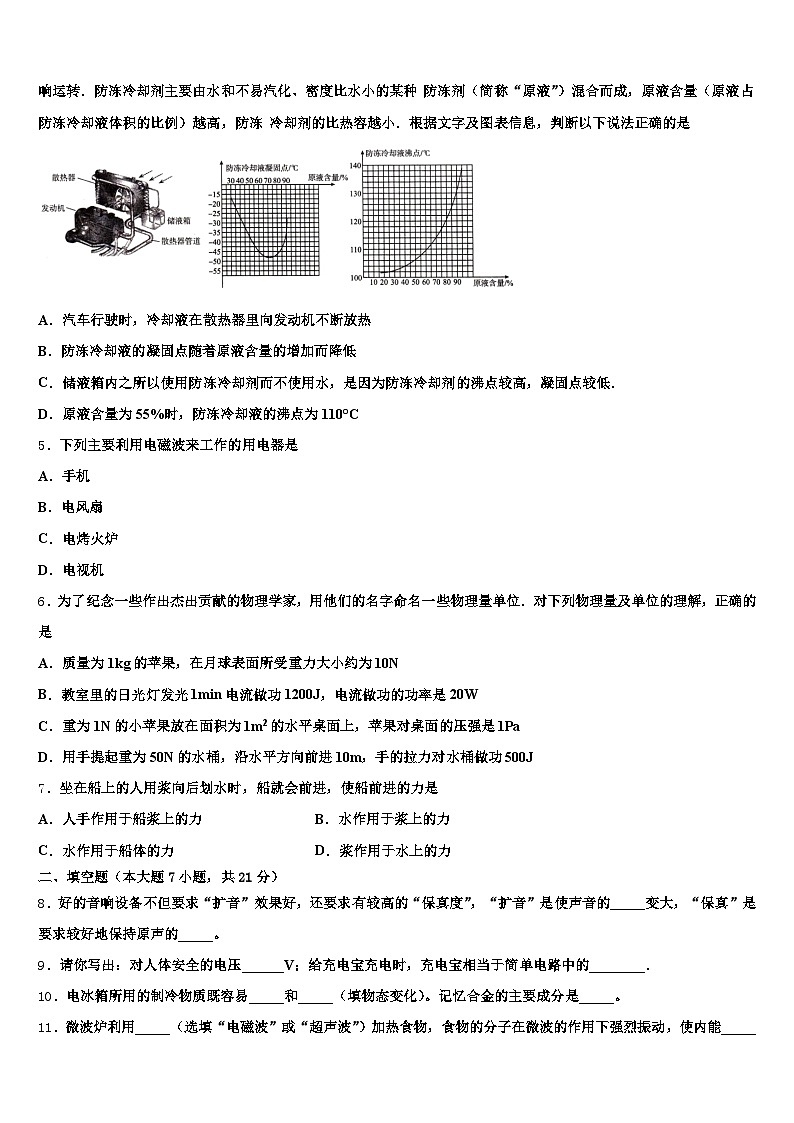

4．汽车行驶时，利用防冻冷却剂在发动机散热器管道内循环流动，带走发动机多余的 内能，使发动机不会过热而影响运转．防冻冷却剂主要由水和不易汽化、密度比水小的某种 防冻剂（简称“原液”）混合而成，原液含量（原液占防冻冷却液体积的比例）越高，防冻 冷却剂的比热容越小．根据文字及图表信息，判断以下说法正确的是
A．汽车行驶时，冷却液在散热器里向发动机不断放热
B．防冻冷却液的凝固点随着原液含量的增加而降低
C．储液箱内之所以使用防冻冷却剂而不使用水，是因为防冻冷却剂的沸点较高，凝固点较低．
D．原液含量为55%时，防冻冷却液的沸点为110°C
5．下列主要利用电磁波来工作的用电器是
A．手机
B．电风扇
C．电烤火炉
D．电视机
6．为了纪念一些作出杰出贡献的物理学家，用他们的名字命名一些物理量单位．对下列物理量及单位的理解，正确的是
A．质量为1kg的苹果，在月球表面所受重力大小约为10N
B．教室里的日光灯发光1min电流做功1200J，电流做功的功率是20W
C．重为1N的小苹果放在面积为1m2的水平桌面上，苹果对桌面的压强是1Pa
D．用手提起重为50N的水桶，沿水平方向前进10m，手的拉力对水桶做功500J
7．坐在船上的人用浆向后划水时，船就会前进，使船前进的力是
A．人手作用于船浆上的力B．水作用于浆上的力
C．水作用于船体的力D．浆作用于水上的力
二、填空题（本大题7小题，共21分）
8．好的音响设备不但要求“扩音”效果好，还要求有较高的“保真度”，“扩音”是使声音的_____变大，“保真”是要求较好地保持原声的_____。
9．请你写出：对人体安全的电压______V；给充电宝充电时，充电宝相当于简单电路中的________．
10．电冰箱所用的制冷物质既容易_____和_____（填物态变化）。记忆合金的主要成分是_____。
11．微波炉利用_____（选填“电磁波”或“超声波”）加热食物，食物的分子在微波的作用下强烈振动，使内能_____（选填“增加”或“减小”），温度升高。

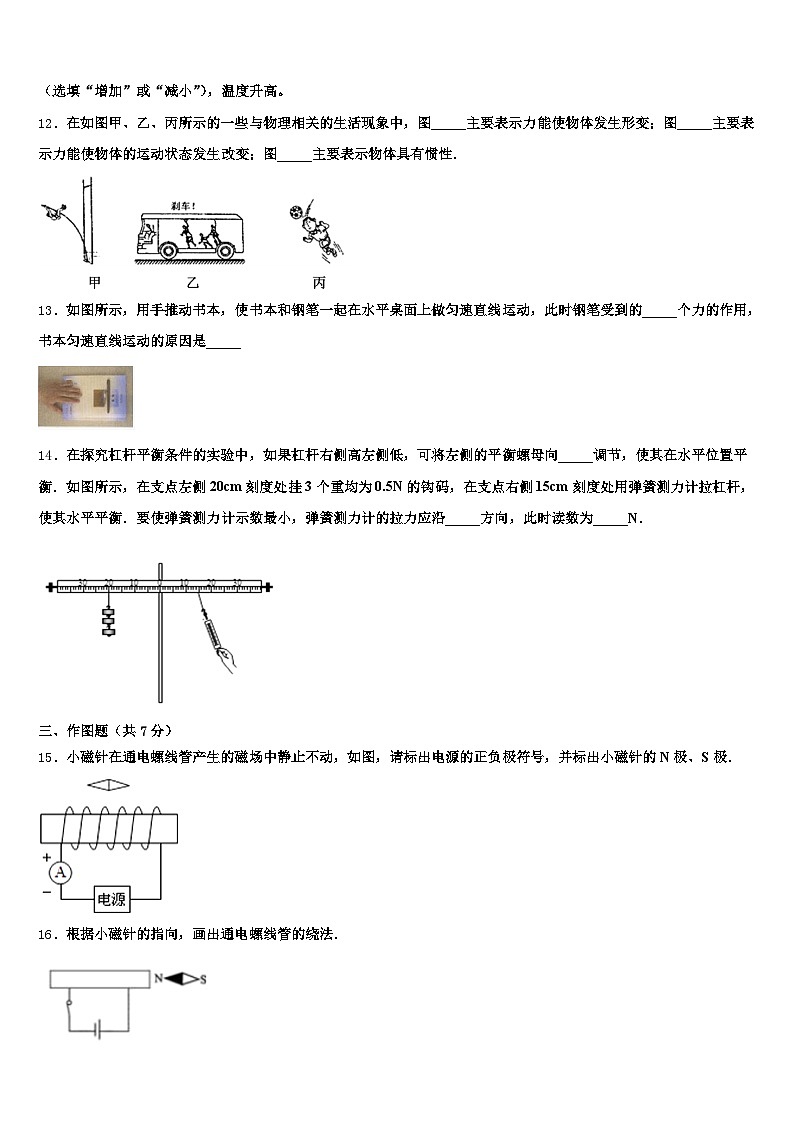

12．在如图甲、乙、丙所示的一些与物理相关的生活现象中，图_____主要表示力能使物体发生形变；图_____主要表示力能使物体的运动状态发生改变；图_____主要表示物体具有惯性．
13．如图所示，用手推动书本，使书本和钢笔一起在水平桌面上做匀速直线运动，此时钢笔受到的_____个力的作用，书本匀速直线运动的原因是_____
14．在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，可将左侧的平衡螺母向_____调节，使其在水平位置平衡．如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿_____方向，此时读数为_____N．
三、作图题（共7分）
15．小磁针在通电螺线管产生的磁场中静止不动，如图，请标出电源的正负极符号，并标出小磁针的N极、S极．
16．根据小磁针的指向，画出通电螺线管的绕法．
17．如图甲是家庭电路中的插座部分，右上角正方体小块为开关，要求同时控制二孔、三孔的插座（虚线表示背面连接），请在图乙中将其正确地连接在家庭电路中.
四、实验题（本大题共5小题，共20分）
18．在用“伏安法”测量定值电阻的阻值的实验中。
（1）请用笔画线代替导线将图中电路连接完整，要求实验过程中滑动变阻器的滑片从左向右移动。（导线不能交叉）。
（_____________）
（2）正确连接好电路后，闭合开关发现电压表示数为，电流表无示数，移动滑片两表示数均无变化，则故障原因是_____。
（3）小华排除故障后，移动滑片到某一位置时电流表的示数如图乙所示，此时通过电阻的电流为_____；若要增大电阻两端的电压，应将滑片向__________（选填“左”或“右”）端移动。
（4）小华测量的数据如下表所示，则定值电阻的阻值为___________。
（5）小亮测量的数据如下表所示，则小亮在实验中存在的问题可能是：__________。
19．为探究“通过导体的电流与导体两端的电压关系” 小明同学设计了如图甲所示的电路，电流表A的量程选用0-0.6A，电压表V1的量程选用0-3V，电压表V2的量程选用0-15V，滑动变阻器R标有“50Ω 1A”字样．
（1）请根据电路图甲，用笔画线代替导线连接实物图乙．
（_______）
（2）闭合开关前，滑动变阻器滑片应放在_______________端（填选“A”或“B”）．
（3）闭合开关后，发现电流表A和电压表V1都没有示数，电压表V2有示数．则电路存在的故障是___
（4）排除故障后，继续做实验，记录电流表A和电压表V1的示数，得到三组实验数据如下表 ；分析表中的数据可得结论：_____________．
拓展：实验中，小明记录了三组电流表A和电压表V2的实验数据，并绘制了图丙所示的图像，则电源电压是_________V, 在保证各实验器材安全的前提下，滑动变阻器连入电路的阻值不小于_____________Ω．小明对本次试验数据进行了综合分析，得出了串联电路电路电压的特点：__________________
20．现有下列器材：学生电源（6V）,电流表（0-0.6A,0-3A），电压表（0-3V,0-15V）,定值电阻（5Ω、10Ω、20Ω各一个）开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”

（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路，（要求连线不得交叉）
（______）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，几下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像，由图象可以得出结论：_________
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为____V时，读出电流表的示数．
（4）为完成整个实验，应该选取哪种规格的滑动变阻器________________.
A．30Ω 1.0A B．20Ω 1.0A C．50Ω 1.0A
21．如图，小义用透明玻璃板、两只完全相同的蜡烛在水平桌面上研究平面镜成像的特点．
（1）用透明玻璃板代替平面镜，其目的是_____；
（2）在实验过程中，小义在桌面上无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，原因可能是_____；
（3）当蜡烛B与蜡烛A像完全重合时，证明了_____，此时是用蜡烛B代替_____；
（4）移去蜡烛B，在蜡烛B的位置上放一光屏，光屏上_____（选填“能”或“不能”）承接到蜡烛A的像．
22．小云用如图所示装置探究水的沸腾．
组装实验器材时，应按照_____的顺序（选填“自上而下”或“自下而上”）．实验室现有水银温度计（﹣20℃﹣120℃）、酒精温度计（﹣80℃﹣60℃）、体温计、寒暑表等不同种类的温度计，本实验应选用的温度计是_____；实验中，小云观察到水在沸腾前和沸腾时水中气泡的上升情况不同，如图甲、乙所示．表示沸腾前气泡上升情况的是图_____；水沸腾时，烧杯中不停地冒出“白气”，这些“白气”实际上是_____（选填“小冰晶”、“小水滴”或“水蒸气”）；实验完毕，小云撤去酒精灯后发现水继续沸腾了一段时间，原因是_____．
五、计算题（本大题共2小题，共13分）
23．为应对菲律宾对我国领土“黄岩岛”的不断挑衅，中国“向阳红06”海监船已启程赴南海维权，如图所示．“向阳红06”船总长91米、船宽14.7米、船底深7.6米，满载排水量4900吨，最大航速13.5节（约25km/h），续航力15000海里，是一艘装备精良的现代化综合海监船．（海水的密度为1.0×103kg/m3，g取10N/kg）
（1）满载时，“向阳红06”船受到的浮力有多大？
（2）若船底某处距海面的深度为6m，则该处受到海水的压强是多少？
（3）“向阳红06”船在某处执行任务时，以18km/h的速度匀速航行6小时，巡航的路程为多少km？若巡航时海水阻力为1.0×106牛顿，则这一过程中船的推进力所做的功为多少？
24．如图甲所示轿车的质量是1.26t，四个轮胎与地面的接触面积是0.12m2，该轿车在平直的公路上匀速行驶1h消耗汽油8L，已知汽油完全燃烧放出的热量有30%转化为机械能，（汽油的热值4.6×107J/kg，汽油的密度0.7×103kg/m3，g取10N/kg）求：
（1）1h轿车发动机所做的功。
（2）该轿车静止时对水平路面的压强。
（3）若轿车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率多大。
六、综合能力题（本大题共3小题，共18分）
25．图甲是小灯泡的电压一电流图象.将此灯泡L与滑动变阻器R串联在电压为4.5 V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75 W时，
电流表的示数为________A;滑动变阻器R接入电路中的电阻为_________Ω；电路消耗的总功率为_________W;10s内滑动变阻器R产生的热量为________J.
26．小明对家中的豆浆机非常感兴趣，于是，他收集了如下信息：如图甲是豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率P1=200W；R是加热电阻．额定功率P2=1100W．图乙是此豆浆机做一次豆浆时的工作信息，请你根据信息解答以下问题；
豆浆机正常工作，打浆时的工作电流；豆浆机加热电阻的阻值；豆浆机正常工作做一次豆浆，总共消耗的电能；一天晚上做豆浆时，小明对豆浆机的实际加热电功率产生了怀疑，经测算此时豆浆机两端实际电压只有198V,请你帮助他计算豆浆机的实际加热电功率，并分析产生这种情况的可能原因．
27．阅读短文，回答下列问题：
纯电动公交车
在珠海市区行驶的纯电动公交车，噪音小，行驶稳定性高，并且实现零排放．它采用的电池是目前国内外最先进的钛酸锂电池．具有高安全性、长寿命和快速充电等优点．电池组标明电压 556V ，容量为 140A⋅h ，快速充满电时大约需要 8 至 10 分钟，续行里程约在五、六十公里．
纯电动公文车采用额定功率为 90KW 的交流异步电动机驱动 , 电动机的两个基本组成部分为定子 （ 固定部分 ） 和转子 （ 旋转部分 ） ，定子和转子都有多组由漆包线绕制的线圈组成，如图 1 和图 2 所示．该电动机利用了一种电磁驱动原理，原理示意图如图 3 所示．蹄形轻磁铁和闭合矩形导体线框 abcd 均可绕竖直轴转动，当磁铁持续朝同一方向旋转时，磁铁周围的磁场也随之旋转，磁场与闭合的线框发生相对运动，使得线框在其内部产生电流，电流又使线框受到力的作用，于是线框就沿磁铁的旋转方向持续转动起来，这就是异步电动机的基本原理，实际工作过程中．公交车先把电池的直流电通过变頻器变成交流电．周期性变化的电流通过电动机定子的线圈，就会产生周期性变化的旋转的磁场．然后驱动电动机的转子沿磁场旋转方向持续转动，并通过传动装罝带动车轮转起来，改变定子中交流电的频率，可以改变转子旋转的快馒，从而达到变速的目的．定子的绕组由多匝线圈组成，目的是 ___ ；定子应用的原理与下列装置中 ___ 图涉及的原理相同．
若增大通过定子线圈中交流电的频率 , 公交车行驶的速度将 ___（ 选填“增大”、“不变”或“减小” ）.公交车上安装“非接触式” IC 卡读写器．可以读取公交 IC 卡中的信息 .IC 卡内置有铜线圈、芯片、天线，当卡靠近读写器时．读写器产生的磁场会使卡内产生瞬时电流， IC 卡再将信息通过内置天线发送给读写器，刷卡过程是通过 ___ 传递信息的．刷卡过程中 ___ 能转化为 ___ 能．钛酸锂电池充满电时可以储存的电能为 ___kW⋅h.
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
①容器质量相等，容器内的液体质量也相等，所以总重相等，即容器对桌面的压力相等：F甲=F乙，故①错误；
②液体的质量相等，由图知，乙容器越往上，口径越大，所以乙中液体体积大，根据可知，乙的密度小，故ρ甲>ρ乙,故②错误；
③因为ρ甲>ρ乙，且液面相平，根据可知，液体对容器底部的压强为：p甲＞p乙，故③正确；
④总重相等，容器的底面积相等，根据得，容器对桌面的压强：p甲′=p乙′，故④正确；
故选D．
点睛：关键是判断出两液体密度大小的关系，根据图可知，乙液体体积大，而两液体质量相等，所以根据密度公式可判断密度大小，再判断其它就没有难度了．
2、B
【解析】
A、在匀速直线行驶的车中，由于小明具有惯性，竖直跳起后会落在原地，故A正确，不符合题意；
B、小明匀速爬杆时，手对杆的握力和小明受到的重力没有作用在同一直线上，所以二力不是一对平衡力，故B错误，符合题意；
C、为防止惯性带来的危害，行车时司机要系安全带，故C正确，不符合题意；
D、嫦娥二号在轨道飞行时，如果所受的力同时消失，根据牛顿第一定律可知它将做匀速直线运动，故D正确，不符合题意．
3、D
【解析】
A.电路中，R1与R2并联，并联电压等于电源电压，电流表A2测通过R2的电流，当滑动变阻器的滑片P向右移动时，R2变大，根据欧姆定律，通过R2的电流变小，电流表A2的示数变小，故A错误；
B.电流表A1测总电流，因R1的电压始终为电源电压保持不变，根据欧姆定律，通过R1的电流不变，而通过R2的电流变小，根据并联电路特点，总电流变小，电流表A1的示数变小，故B错误；
C.电压表测电源电压，故电压表示数不变，故C选项错误；
D.因为通过R1的电流不变，根据并联电路电流的规律，电流表A1与电流表A2的示数之差即为通过R1的电流保持不变，D选项正确．
4、C
【解析】
A．汽车行驶时，冷却液在散热器里从发动机里不断吸热，故A错误；
B．由图可知，原液含量在70%以下时，防冻冷却液的凝固点随着原液含量的增加而降低，当原液含量在70%以上时，凝固点随着原液含量的增加而升高，故B错误；
C．由于防冻冷却剂的沸点较高，凝固点较低，所以储液箱内使用防冻冷却剂而不使用水，故C正确；
D．由图可知，原液含量为55%时，防冻冷却液的沸点为108°C，故D错误．
5、A
【解析】
生活中广泛的应用电磁波来传递信息，手机是利用电磁波来完成信号的接收和发射，故A符合题意；
电风扇和电烤火炉是利用电流的热效应工作的，故BC不符合题意；
电视机工作时把电能转化成声和光，不是利用电磁波工作的，故D不符合题意。
6、B
【解析】
A．质量为1kg的苹果，在地球表面所受重力大小约为10N，由于月球表面的g比地球小，故质量为1kg的苹果在月球表面受到的重力小于10N，故A项错误．
B．日光灯功率P===20W，故B项正确．
C．1Pa相当于重为1N的物体均匀的放在面积为1m2的水平桌面上所产生的压力作用效果；但重为1N的苹果放在面积为1m2的水平桌面上，受力面积不是1m2，故C项错误．
D．功等于力与力的方向上通过距离的乘积，因为手对水桶的力竖直向上，而水桶运动方向是水平方向，所以力对水桶不做功，故D项错误．
7、B
【解析】
A．人手作用在桨上的力，它的反作用力应该是桨作用给人手的，这两个力都不是直接使船前进的力，不合题意；
B．水作用于桨上的力，推动了桨，进而推动了船，因此，这是使船前进的力，符合题意；
C．水并没有直接作用于船体，推动船体前进，而是将力作用在桨上，不合题意；
D．桨作用于水上的力方向是向后的，并不是使船前进的力，不合题意．
二、填空题（本大题7小题，共21分）
8、响度 音色
【解析】
“扩音”可使声音的振幅增大，这样发出声音的响度就越大；“保真度”是保持了原声的音色，这样发出声音的音色不变。
9、不高于36 用电器
【解析】
对人体安全的电压不高于36V;因为给充电宝充电时，充电宝会消耗电能，所以它相当于一个用电器.
10、液化 汽化 镍和钛
【解析】
冰箱的原理就是利用氟利昂一类容易汽化和液化的制冷物质，汽化要吸热而液化要放热，从而将冰箱内部的热量搬运到冰箱的外部，起到制冷的目的。记忆合金的主要成分是镍和钛。
11、电磁波增加
【解析】
微波炉是利用微波加热食品的。
【详解】
微波炉是利用电磁波加热食品的，原理是食物分子在微波的作用下剧烈振动，使得食物内能增加，温度升高，达到成熟状态。
12、甲 丙 乙
【解析】
（1）图甲，运动员腾空后，撑杆的形状发生改变，表示力能使物体发生形变；
（2）图丙，运动员头球攻门，足球的运动方向发生改变，表示力能使物体的运动状态发生改变；
（3）图乙，汽车刹车时，由于惯性，乘客保持原来的运动状态会向前倾．
13、2 书本受平衡力的作用，等效于不受外力
【解析】
分析可知，书本和钢笔一起在水平桌面上做匀速直线运动，此时钢笔和书本之间没有相对运动，也没有相对运动的趋势，故在水平方向上不受摩擦力的作用，在竖直方向上受到重力和支持力的作用，并且这两个力是一对平衡力；
运动的书本在水平方向上受到推力和摩擦力的作用，在竖直方向上受到重力和支持力的作用，并且这两对力都是平衡力；书本受平衡力的作用，等效于不受外力，所以保持匀速直线运动．
14、右 竖直向下 2N
【解析】
杠杆的平衡调节应为左边高平衡螺母向左调节，右边高平衡螺母向右调节，所以在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，则可将左侧的平衡螺母向右调节，使其在水平位置平衡．在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，则要求弹簧测力计拉力的力臂最大，在已知支点和力的作用点的情况下，把支点与力的作用点的连线作为力臂时力臂最大，所以弹簧测力计的拉力应沿竖直方向，根据杠杆的平衡条件，F1×L1=F2×L2，代入数据得1.5N×20cm=F2×15cm，解得F2=2N,所以此时读数为2N．
三、作图题（共7分）
15、
【解析】
根据电流表的接法：电流从电流表的正接线柱流入，可知电源的左端为负极，根据安培定则，伸出右手使大拇指指示螺线管的右端，则四指弯曲的方向为电流的方向，据此确定螺线管右端为N极，左端为S极，由磁极间的相互作用可知，小磁针左端为N极，右端为S极。故答案为：
16、如下图所示
【解析】
试题分析：根据磁极间的相互作用可知，与磁针N极靠近的右端是螺线管的S极，螺线管的左端是N极，由安培定则可确定出螺线管的绕线如上图所示．
考点：通电螺线管
17、
【解析】
为了安全，对于两孔插座，左零线，右火线；三孔插座中上孔接地线，左孔接零线，右孔接火线；且开关接在火线和用电器之间，如下图：
．
四、实验题（本大题共5小题，共20分）
18、 电阻断路 0.12 右 4.9 电压表并联在滑动变阻器两端
【解析】
(1)要求滑动变阻器的滑片从左向右移动，故接左上接线柱和右下接线柱，如下图所示：
；
(2)闭合开关后，发现电流表无示数，说明电路可能断路；电压表示数为2.8V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，而与电压表并联的电阻断路了，此时电压表串联在电路中测电源电压；
(3)图中电流表的量程为0−0.6A，分度值为0.02A，示数为0.12A；根据串联电路的分压作用，若要增大电阻两端的电压，应减小滑动变阻器的电阻，从而减小滑动变阻器分的电压，滑片P向右端移动；
(4)根据表格中的数据第一次测得，第二次测得，第三次测得，则R1的值是：；
(5)根据小亮的数据可知，电流越来越小，由欧姆定律的变形公式U=IR可知，定值电阻的电压变小，由串联电路电压的规律可得，变阻器的电压变大，故应该是电压表并联在滑动变阻器两端了。
19、见解析 B 滑动变阻器断路 电阻一定时，电流与电压成正比 6 10 总电压等于分电压之和（U=U1+ U2）
【解析】
（1）题目已明确了电流表、电压表的量程，只要将电阻、滑动变阻器、开关、电源串联，电压表V1与电阻并联、电压表V2与滑动变阻器并联即可．如图：
；
（2）为保护电路，闭合开关前，滑片应位于最大阻值处，也就是位于B端；
（3）闭合开关，电流表A 与电压表V1的示数为零，说明与他们串联的电路是断路状态，但不可能是R1（如果R1断路，电压表V1有示数）；电压表V2有示数，说明与V2串联的电路是通路，所以电路故障为滑动变阻器断路；
（4）由实验数据可以看出：电压成倍增大，电流也成倍增大，且两者增大的倍数相同，所以实验结论为：在电阻一定时，通过导体的电流与两端电压成正比；
拓展：定值电阻的阻值为，由丙图知，滑动变阻器两端电压为5V时，滑动变阻器接入电路的电阻为，所以电源电压为U=IR=0.1A×（10Ω+50Ω）=6V；
已知电源电压为6V，所以对电压表V2不会造成损害；已知电源电压和电阻R1的阻值，可得电路最大电流为0.6A，对电流表也不会造成损害；当电压表V1电压达到3V时，电路电流为，所以滑动变阻器接入电路电阻为；
根据实验数据分析得出， 串联电路的总电压等于各部分电压之和，即U=U1+U2 ．
20、 电压不变时，电流与电阻成反比 A 2 A
【解析】
(1)变阻器按一下一上接入电路中，根据电路图知，滑动变阻器接B下接线柱，电压表与电阻并联，如下所示：
(2)由图丙知，电流与电阻的积为：=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，电流与电阻之积为一定值，由图象可以得出结论：电压不变时，电流与电阻成反比；
(3)根据分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V，读出电流表的示数；
(4)电阻两端的电压始终保持2V，根据串联电路电压的规律，变阻器分得的电压：U滑=6V−2V=4V，变阻器分得的电压为电压表示数的=2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑=2×20Ω=40Ω，因BC不可行，故为了完成整个实验，应该选取最大阻值至少40Ω的滑动变阻器，选用50Ω 1A的变阻器，故A正确．
21、既能成像，又能透光，便于确定像的位置及比较像与物的大小关系玻璃板没有与水平桌面垂直平面镜所成的像与物大小相等蜡烛A的像不能
【解析】
（1）用透明的玻璃板代替平面镜，通过透明玻璃板，既能看到镜前蜡烛的像，又能看到镜后的蜡烛，便于确定像的位置及比较像与物的大小关系；
（2）用另一个完全相同的蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合，是因为玻璃板和水平桌面没有垂直放置；
（3）因平面镜所成的像与物体是等大的，故当蜡烛B与蜡烛A像完全重合时，证明了平面镜所成的像与物大小相等，实验中用到转换法，此时是用蜡烛B代替蜡烛A的像；
（4）物体在平面镜中成虚像，用白纸放在虚像位置上，白纸上不能承接到像．
22、自下而上 水银温度计 甲 小水滴 石棉网的温度高于水的沸点，水可以继续吸热
【解析】
（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；体温计的量程在35℃～42℃，家用寒暑表的量程是-20℃～60℃，水银温度计的量程为-20℃～120℃，酒精温度计的量程为-80℃～60℃；而标准大气压下水的沸点是100℃，所以应选择水银温度计；
（2）甲图气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况；乙图气泡在上升过程中气泡体积增大，所以是沸腾时的情况；烧杯中冒出的“白气”是水蒸气液化形成的小水滴；
（3）刚撤掉酒精灯时，铁圈、石棉网的温度还高于水的温度，所以可以继续吸热，不马上停止沸腾．
五、计算题（本大题共2小题，共13分）
23、（1）满载时，“向阳红06”船受到的浮力为4.9×107N；
（2）该处受到海水的压强是6×104Pa；
（3）巡航的路程为108km；
船的推进力所做的功为1.08×1011J．
【解析】
试题分析：
（1）船的排水量为：m排=4900t=4.9×106kg
“向阳红6号”所受到的浮力为F浮=m排g=4.9×106kg×10N/kg=4.9×107N；
（2）船底受到的压强为P=ρgh=1×103kg/m3×10N/kg×6m=6×104Pa；
（3）“向阳红6号“船巡航的路程为：S=vt=18km/h×6h=108km
因为船匀速行驶，所以F=f=1.0×106N
船的推进力所做的功为W=FS=1.0×106N×1.08×105m=1.08×1011J．
24、（1）7.728×107 J（2）1.05×105Pa（3）6.25×104W
【解析】
(1)消耗汽油的体积：V=8L=0.008m3，
消耗汽油的质量：m′=ρV=0.7×103kg/m3×0.008m3=5.6kg，
汽油完全燃烧放出的热量：Q放=mq=5.6kg×4.6×107J/kg=2.576×108J，
这段时间内该发动机所做的功：W=ηQ放=30%×2.576×108J=7.728×107J，
(2)该轿车静止时，对水平路面的压力：F压=G=mg=1.26×103kg×10N/kg=1.26×104N，
对路面的压强： ；
(3)汽车行驶的速度：v=90km/h=25m/s，由图象可知，汽车受到的阻力f=2500N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，牵引力F=f=2500N，
汽车的功率：P=Fv=2500N×25m/s=6.25×104W.
答：(1) 这段时间内该发动机所做的功为7.728×107J；
(2) 该轿车静止在水平路面上时，对路面的压强为1.05×105Pa；
(3)该车以90km/h的速度匀速行驶时汽车的功率为6.25×104W。
六、综合能力题（本大题共3小题，共18分）
25、0.3 6.7 1.35 6
【解析】
（1）当小灯泡的功率为0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通过灯泡的电流为I=0.3A，即电流表的示数为0.3A；
（2）根据串联电路电压的规律，变阻器两端的电压：U滑=U−UL=4.5V−2.5V=2V，
由I=UR可得，滑动变阻器R接入电路中的电阻：；
（3）电路消耗的总功率：P总=U总I=4.5V×0.3A=1.35W；
（4）变阻器R在10s产生的热量：Q=W滑=U滑It=2V×0.3A×10s=6J．
26、（1）0.91A（2）44Ω（3）7.5×105J（4）891W
【解析】
（1）根据P=UI求出打浆时的工作电流；
（2）根据P=求出加热电阻的阻值；
（3）豆浆机正常工作做一次豆浆，求出打浆的时间和加热的时间，根据P=分别求出打浆和加热消耗的电能，二者之和即为总共消耗的电能；
(4)家庭电路都是并联的，用电高峰时接入电路的用电器较多，则由并联电路的特点可得出总电阻的变化，由欧姆定律可得出总电流的变化及干路导线上电压的变化，则可知用电器上电压的变化，由此可得结果．由P实=求出豆浆机的实际加热电功率．
【详解】
（1）由P=UI得：
豆浆机正常工作，打浆时的工作电流I==≈0.91A；
（2）因为P=,所以加热电阻的阻值R===44Ω；
（3）豆浆机正常工作做一次豆浆，总打浆的时间t1=2min=120s，总加热的时间t2=11min=660s，
因为P=，所以总共消耗的电能W总=P1t1+P2t2=200W×120s+1100W×660s=7.5×105J；
（4）U实=198V,则豆浆机的实际加热电功率P实===891W.
由于照明电路的用电器均为并联，用电高峰时即接入电路的用电器增多，导致总电阻减小，而使干路上的总电流增大，而导线与用电器可看作是串联，因导线上分压增大，则用电器两端电压减小．
27、增强磁场 丙 增大 电磁波 机械 电 77.84
【解析】
（1）电动机由定子和转子组成，据图可知，定子是提供磁场的，而转子是通电线圈；故定子的绕组由多匝线圈组成，即为了提供更强的磁场；所以是利用电生磁的原理，故：甲、该装置说明通电导线在磁场中受力的作用的原理，故A错误；乙、该装置中有电源，也是通电导线在磁场中受力的作用的原理，故B错误；丙、该图是奥斯特实验，说明通电导线周围有磁场，故C正确；丁、该图是发电机原理，即电磁感应现象的装置，故D错误；故选丙．
（2）据原文“改变定子中交流电的频率，可以改变转子旋转的快馒，从而达到变速的目的”可知，若增大通过定子线圈中交流电的频率，公交车行驶的速度将增大；
（3）据“IC卡内置有铜线圈、芯片、天线，当卡靠近读写器时．读写器产生的磁场会使卡内产生瞬时电流，IC卡再将信息通过内置天线发送给读写器”可知，刷卡时产生了电流，即消耗机械能，产生电能，故是将机械能转化为电能的过程，且刷卡过程是通过电磁波传递信息的；
（4）据“电池组标明电压556V，容量为140A•h”可知，此时消耗的电能是W=UIt=556V×140A×3600s=2.80224×108J=77.84kW•h；
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.41
0.52
实验人：小华
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.20
0.10
实验人：小亮
序 号
1
2
3
电压表V1的示数/V
1.0
2.0
3.0
电流表A的示数/A
0.1
0.2
0.3
