2026届四川省雅安市中考冲刺卷物理试题（含答案解析）

这是一份2026届四川省雅安市中考冲刺卷物理试题（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列数据符合实际的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．厨房中蕴含着很多物理知识，下列叙述中错误的是
A．用筷子夹食物，筷子是费力杠杆
B．炒菜时闻到香味是扩散现象
C．洗手盆下的下水管“反水弯”是利用了连通器原理
D．抽油烟机是利用气体流速大、压强大的原理将油烟抽到室外的
2．如图所示是机场的安检人员用手持金属探测器检查乘客的情景，基本原理是当探测线圈靠近金属物体时，在金属物体中就会产生电流．如果能检测出这种变化，就可以判定探测线圈下面有金属物体了．选项中能反映出金属探测器工作原理的是
A．
B．
C．
D．
3．2019年3月19日，材料领域国际顶级期刊《自然·材料》发表复旦大学修发贤团队最新研究论文《外尔半金属砷化铌纳米带中的超高电导率》，在室温下制备出新型超高导电材料-砷化铌纳米带。关于这种材料的应用，下列说法正确的是
A．适合制作电饭锅的发热体
B．适合制作输电导线
C．适合制作滑动变阻器的电阻丝
D．适合制作白炽灯的灯丝。
4．生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害。这主要是因为水的
A．密度较小B．凝固点较低C．沸点较高D．比热容较大
5．下列数据符合实际的是（ ）
A．一枚一角硬币的厚度是2.4cm
B．正常成年人步行速度是1.1m/s
C．将两个鸡蛋举高1m做功大约10J
D．一台家用电冰箱正常工作时的电流约4A
6．如图，闭合开关S，向左移动滑片P的过程中（ ）
A．电流表示数变小
B．电压表示数变大
C．灯变亮
D．电压表示数不变

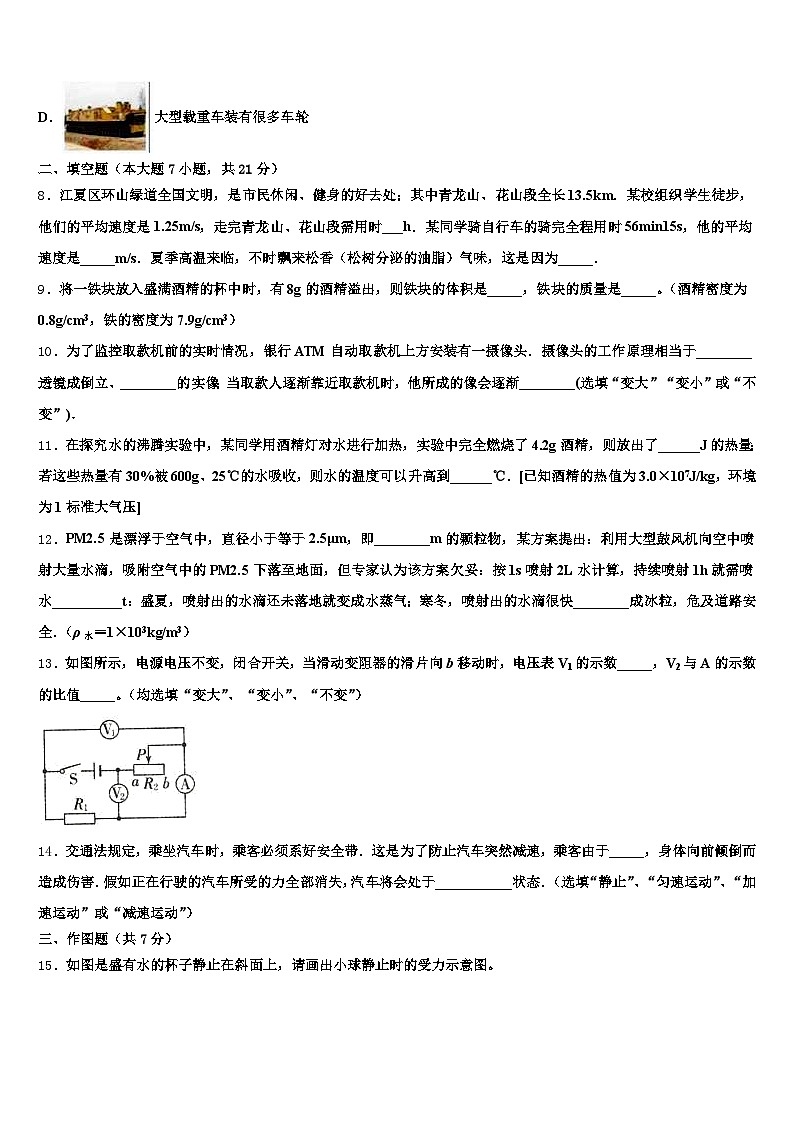

7．如图所示的实例中，属于增大压强的是
A．在铁轨下面铺枕木
B．安全锤的锤头做成锥状
C．书包背带做的较宽
D．大型载重车装有很多车轮
二、填空题（本大题7小题，共21分）
8．江夏区环山绿道全国文明，是市民休闲、健身的好去处；其中青龙山、花山段全长13.5km．某校组织学生徒步，他们的平均速度是1.25m/s，走完青龙山、花山段需用时___h．某同学骑自行车的骑完全程用时56min15s，他的平均速度是_____m/s．夏季高温来临，不时飘来松香（松树分泌的油脂）气味，这是因为_____．
9．将一铁块放入盛满酒精的杯中时，有8g的酒精溢出，则铁块的体积是_____，铁块的质量是_____。（酒精密度为0.8g/cm3，铁的密度为7.9g/cm3）
10．为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头．摄像头的工作原理相当于________透镜成倒立、________的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐________(选填“变大”“变小”或“不变”)．
11．在探究水的沸腾实验中，某同学用酒精灯对水进行加热，实验中完全燃烧了4.2g酒精，则放出了______J的热量；若这些热量有30%被600g、25℃的水吸收，则水的温度可以升高到______℃．[已知酒精的热值为3.0×107J/kg，环境为1标准大气压]
12．PM2.5是漂浮于空气中，直径小于等于2.5μm，即________m的颗粒物，某方案提出：利用大型鼓风机向空中喷射大量水滴，吸附空气中的PM2.5下落至地面，但专家认为该方案欠妥：按1s喷射2L水计算，持续喷射1h就需喷水__________t：盛夏，喷射出的水滴还未落地就变成水蒸气；寒冬，喷射出的水滴很快________成冰粒，危及道路安全．（ρ水＝1×103kg/m3）
13．如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片向b移动时，电压表V1的示数_____，V2与A的示数的比值_____。（均选填“变大”、“变小”、“不变”）
14．交通法规定，乘坐汽车时，乘客必须系好安全带．这是为了防止汽车突然减速，乘客由于_____，身体向前倾倒而造成伤害．假如正在行驶的汽车所受的力全部消失，汽车将会处于___________状态．（选填“静止”、“匀速运动”、“加速运动”或“减速运动”）
三、作图题（共7分）
15．如图是盛有水的杯子静止在斜面上，请画出小球静止时的受力示意图。
16．如图所示，甲是家庭电路中的照明系统，乙是给用电器供电的插排板系统，其一部分已与电源线相连．要求：开关是S1控制灯L1的亮灭；开关S2断开时，指示灯L2不亮，两个插座都不能提供电压；S2闭合时，两个插座都能提供工作电压；如果指示灯L2损坏，S2闭合时，两个插座也都能提供电压．请将图中的各元件正确连接到家庭电路中．
17．如图所示，细线的一端被固定在支架上，另一端连着一个金属小球．用力轻推小球，小球就周期性的摆动起来．请在图中画出小球由A向下摆动到B位置时，小球所受力的示意图．注：忽略空气对小球的影响．
（ ）
四、实验题（本大题共5小题，共20分）
18．小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力，
（1）本实验需要用到天平这一测量工具，目的是________________________________。
（2）加热10min，水吸收的热量____________（填“大于”、“小于”或“等于”）煤油吸收的热量。
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象（如图乙），由图象可知，水的沸点是______℃，煤油的比热容是_________J/（kg•℃）。[
（4）若本次实验共消耗酒精20g，则这些酒精完全燃烧发出的热量是________=3.0。
19．在古代，人们就已经发现滚动代替滑动可以大大减小摩擦。请你设计实验进行验证。
（1）实验器材：_____
（2）实验步骤：_____
（3）现象及结论：_____
20．为了探究光反射时的规律，小李进行了如图所示的实验，平面镜M平放在桌面上，A、B是粘在一起的两块硬纸板，B可绕垂直于镜面的接缝ON转动．
（1）当A、B在同一平面上，让入射光线沿EO射向镜面，在纸板B上可以看到反射光线OF，此时∠FON_____（选填“大于”、“等于”或“小于”） ∠EON，若将EO向ON靠近，则OF向ON_____（选填“远离”或“靠近”），若光线沿FO射入，则经镜面反射后光线沿OE射出，这说明在光的反射中，光路是_____的．
（2）改变入射光线的方向，再观测几组入射角和反射角．这样做的目的是_____．
（3）在图中，若把纸板B向后折，则在纸板B上_____（选填“能”或“不能”）看到反射光线，这说明反射光线、入射光线和法线在_____．
21．在“测定小灯泡电功率”的实验中,小灯泡的额定电压为 2.5V,小叶正确连接图甲电路,进行实验
（1）闭合开关后,发现电流表指针如图乙,出现这种情况的原因是_____________________
（2）修正上述错误后,小叶将开关闭合,调节滑动变阻器的滑片至某一位置,分别读出此时两个电表的示数．要测小灯泡的额定功率,小叶应进行的操作是________________
（3）小叶将测得的各组数据作出如图丙图线,则可知小灯泡的额定功率是_____________
22．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3. 8 V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1 A”，图甲所示是该实验小组没有连接完整的电路。
（1）请你用笔线代替导线，在图甲中把电路连接完整。
（_____）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为________A，小灯泡的额定功率为_________W。
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向____（选填“左”或“右”）端滑动。
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是_____。
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏_________（选填 “大”或“小”）。
五、计算题（本大题共2小题，共13分）
23．如图所示电路中，灯泡L标有“12V 6W“字样（不计温度对灯丝电阻的影响），当开关S1闭合，滑动变阻器的滑片P在最左端时，灯泡L正常发光；当开关S1闭合，S2断开，滑动变阻器的滑片P在中点时，电流表的示数是0.3A，求：
电源电压滑动变阻器R的最大阻值；电路的最小功率和最大功率。
24．质量为1千克的铝块温度升高了20℃，求铝块吸收的热量Q吸。[焦/（千克·℃]
六、综合能力题（本大题共3小题，共18分）
25．人造太阳是指像太阳一样通过核聚变，源源不断地产生巨大的能量。1017年7月4日晚中国科学院合肥物质科学研究院等离子物理研究所宣布，如图1，我国的全超导托卡马克核聚变实验装置（俗称“人造太阳”）在全球首次实现了稳定的101.1秒稳态长脉冲高约束模等离子体运行，创造了新的世界纪录，为人类开发利用核聚变清洁能源奠定了重要的技术基础。若人造太阳成为现实，某城市构想将来在高空设置一个人造太阳（近似认为是一个点，其能量以该点为中心向四周传播），在夜晚利用人造太阳为城市提供能量。在地面距人造太阳500m处一用户利用一面积为1m1的接收装置垂直获取能量，为家中某加热器供电，其内部简化电路如图1所示、其正常工作时的功率如表所示。
（1）求R1的阻值；在实际使用中，该用户接收装置获得能量并转化为电能，在使用高温档时给某材料加热，材料温度升高4℃加热时间为40s。[设电热丝发热全部被材料吸收，材料的质量m＝500g，材料的比热容c＝0.66×103J/（kg•℃），已知半径为r的球其表面积为4πr1．不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%]
①该加热器的实际功率为多大？
②该人造太阳的功率至少为多少？利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近还是远离地球一些？
26．市场上有一种电热水机，如图所示是饮水机的简化电路图，S是温控开关，R1是调节电阻，其阻值为176Ω，R2是供热的电阻丝，它有高低两个挡位．饮水机的铭牌参数如图所示．求：
电热水机工作时，将_____能转化为_____能．R2的阻值是多少________？某次用低挡位工作时，需要将质量为1kg，初温12℃的水在一标准大气压下烧开，需要加热多长时间？（不计热损失，c水＝4.2×103J/（kg℃）________由（3）中计算可知，用低温挡把水烧开时，时间太长，想要缩短时间，那么在保证高温挡功率不变的情况下，如何对原电路进行改造？（只说明改变电阻的做法，不用计算）_________
27．物理知识的应用无处不在，如图所示，甲乙两地相距L千米，两地之间沿直线架设了两条输电线，输电线每千米的电阻是R0欧，现输电导线某处发生了短路，为了尽快确定短路位置，及时修复供电，机智的检修员在甲地利用实验室常用的电学仪器，根据伏安法进行了检测，并根据检测数据确定了短路位置距甲地的距离S．
（1）请你在甲处的虚线框内把检测需要的仪器与两条输电线连接起来，组成检测电路．（所需仪器应元件符号表示）
（____）
（2）请根据所学过的电学知识，推导求出短路位置距甲地的距离S=_____（用已知量、检测量表示，检测电路导线的电阻忽略不计），要有推导过程（检测量用字母表示，推导过程要有必要的文字说明）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、用筷子夹食物时，动力臂小于阻力臂，则筷子是费力杠杆，故A正确,不符合题意；
B、炒菜时，菜的香味分子扩散到空气中而四处飘逸，属于扩散现象，故B正确,不符合题意；
C、洗手盆的排水管用U形“反水弯”两端开口,底部连通,达到防臭目的,是利用了连通器原理，故C正确,不符合题意；
D、流体在流速大的地方压强较小，在流速小的地方压强大；转动的扇叶处气体的流速大、压强小，从而在周围大气压的作用下将油烟抽到室外，所以其原理是气体流速大的地方压强小，故D错误,符合题意；
2、B
【解析】
手持金属探测器的原理是发电机原理，导体切割磁感时产生感应电流；
A．是说明通电导线周围存在磁场；
B．是导体切割磁感时产生感应电流；
C．是研究电磁铁特点的；
D．是通电电导体在磁场中受力运动；应选B．
3、B
【解析】
电导率就是电阻率的倒数，在室温下制备出新型超高导电材料-砷化铌纳米带。说明该材料的电阻率非常小，在长度、横截面积、温度相同时，其电阻非常小，不适合制作滑动变阻器的电阻丝，根据焦耳定律，在其他条件相同时，电阻越小，产生的热量越小，故不适合做电饭锅的发热体，也不适合做白炽灯的灯丝，而制作输电线可以减小输电线上的电能损失．
4、D
【解析】
因为水的比热容比较大，在吸收或放出相同的热量时，水的温度变化小，因此生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害。故D正确。
5、B
【解析】
试题分析：一枚一角硬币的厚度是2.4mm，故A不符合；正常成年人步行速度是1.1m/s~1.2m/s，故B符合；两个鸡蛋的重力约为1N，将两个鸡蛋举高1m做功大约1J，故C不符合；电冰箱的功率约几十瓦，正常工作电流约为0.4A，故D不符合；应选B。
【考点定位】常见数据的估测
6、C
【解析】
试题分析：由图示可知，灯与变阻器是串联的，电压表测变阻器的电压，当向左移动滑片P的过程中，电阻变小，总电阻变小，电流变大，所以电流表示数变大，故A错；电流变大时，灯泡两端的电压变大，所以变阻器两端的电压变小，所以电压表示数变小，故B错；电流变大时，灯的实际功率变大，所以灯会变亮，故C正确；电压表的示数是变小的，故D错；应选C。
考点：滑动变阻器；仪表示数的变化
7、B
【解析】
A．在铁轨下面铺枕木，是在压力一定时，通过增大受力面积来减小压强，故A不合题意；
B．破窗锤的敲击端做成锥状，是在压力一定时，通过减小受力面积来增大压强；故B符合题意；
C．书包背带做得较宽，是在压力一定时，通过增大受力面积来减小压强，故C不合题意；
D．大型载重车装有很多车轮，是在压力一定时，通过增大受力面积来减小压强，故D不合题意．
二、填空题（本大题7小题，共21分）
8、3 4 分子在不停地做无规则运动
【解析】
平均速度v=1.25m/s=4.5km/h，走完青龙山、花山段需要的时间t==3h，
某同学骑自行车的骑完全程用时56min15s=3375s，他的平均速度v1==4m/s，
能闻到松香（松树分泌的油脂）气味，属于扩散现象，说明了分子在不停地做无规则运动．
9、10，79；
【解析】
溢出酒精的体积：
V溢酒精＝ ＝10cm3，
铁块的体积：
V铁＝V溢酒精＝10cm3，
铁块的质量：
m铁＝ρ铁V铁＝7.9g/cm3×10cm3＝79g。
知道溢出酒精的质量，利用密度公式求溢出酒精的体积（铁块的体积）；知道铁的密度，再利用密度公式求铁块的质量。
10、凸 缩小 变大
【解析】
解：摄像头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立、缩小的实像．当取款人逐渐靠近取款机时，物距变小，像距变大，所以他所成的像会逐渐变大
11、1.26×105 40
【解析】
完全燃烧4.2g酒精放出热量：Q放=m酒精q=4.2×10-3kg×3.0×107J/kg=1.26×105J；
由题意可得，水吸收的热量：Q吸=30%Q放=30%×1.26×105J=3.78×104J，
根据Q吸=c水m水△t可得，水升高的温度：
△t==15℃，
水的末温：t=t0+△t=25℃+15℃=40℃。
12、2.5×10-6 7.2 凝固
【解析】
2.5μm=2.5×10-6m；1s喷射水的体积V=2L=0.002m3；1s内喷射水的质量为：m=ρ水V=1.0×103kg/m3×0.002m3=2kg；t=1h=3600s；则1h需用水的质量为：m总=3600×2kg=7200kg=7.2t；盛夏，喷射出的水滴变为水蒸气，这是汽化现象；寒冬季节，喷射出的水滴很快变为冰粒，这是凝固现象．
13、变小 变大
【解析】
由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，
滑动变阻器滑片P向b移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，
电源电压不变，由I＝可知，电路中的电流变小，
由U＝IR可知，R1两端的电压变小，即V1的示数变小；
由R＝可知，V2与A的示数的比值的大小等于变阻器R2连入电路的阻值，所以它们的比值变大。
14、惯性；匀速运动
【解析】
试题分析：前排司机和乘客原来和车一起向前运动，汽车突然减速或刹车时，车由运动突然变成静止，而司机和前排乘客由于具有惯性，继续向前运动，容易撞到挡风玻璃发生伤害．
汽车原来的运动状态是正在运动着，因此，在外力突然全部消失后，汽车将沿外力消失的一瞬间的方向和速度做匀速直线运动．
考点：惯性；牛顿第一定律
点评：考查生活中的惯性现象以及牛顿第一定律的应用，需要学生认真体会身边的现象中包含的物理知识，做到学以致用
三、作图题（共7分）
15、．
【解析】
试题分析：液体中的物体受到浮力和重力作用；小球的重心在小球的几何中心，过小球的重心表示出重力的方向和浮力的方向．
解：漂浮在水中的小球受到竖直向下的重力和竖直向上的浮力作用，过小球的重心作竖直向下的重力和竖直向上的浮力；如下图所示：
【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．
16、
【解析】
开关S1控制灯L1的亮灭，开关接在干路上；火线首先过开关再入灯泡．由题意可知，指示灯和插座之间是并联的，开关S2同时控制指示灯和插座，接线时要注意：开关接在指示灯、插座和火线之间使用更安全；三孔插座的接线是左孔接零线，右孔接火线，上孔接地线；两孔插座接法：左孔接零线，右孔接火线．如图所示：
17、
【解析】
忽略空气对小球的影响，小球由A向下摆动到B位置时，共受到拉力和重力的作用，过球心作竖直向下的重力和沿绳子斜向上的拉力．如图所示：
．
四、实验题（本大题共5小题，共20分）
18、取相同质量的水和煤油 等于 98 2.1×103 6×105
【解析】
(1)[1]探究水和煤油的吸热能力，应选取质量相同的两种物质，所以使用天平目的是：取相同质量的水和煤油；
(2)[2]用相同的酒精灯分别给水和煤油加热，加热10min，水吸收的热量等于煤油吸收的热量；
(3)[3]由图象可知，水的温度达到98，继续吸热，温度保持不变，所以水的沸点是98℃;
[4]当两种液体温度都升高到98℃时，煤油用时10min，水用时20min．即Q水=2Q煤油，
因为
Q水=c水m（t -t0），
Q煤油=c煤油m（t -t0），
所以
c水m（t -t0）=2c煤油m（t -t0），
4.2×103J/（kg•℃）m（98℃-68℃）=2c煤油m（98℃-68℃），
解得：
c煤油=2.1×103J/（kg•℃）
(4)[5]酒精完全燃烧放出的热量
Q放=qm=3.0×107J/kg×0.02kg=6×105J
19、长木板，小车，弹簧测力计，钩码 见解析所示 如果F＞F'，则表明滚动代替滑动可以减小摩擦
【解析】
（1）实验器材：长木板，小车，弹簧测力计，钩码；
（2）实验步骤：①将小车倒放在水平长木板上，用弹簧测力计沿水平面方向匀速拉动小车，此时小车与长木板间的摩擦力为滑动摩擦力；记下测力计的示数为F；
②将小车正放在水平长木板上，用弹簧测力计沿水平面方向匀速拉动小车，此时小车与长木板间的摩擦力为滚动摩擦力；记下测力计的示数为F'；
③将钩码放到小车上，重复上面的操作。
（3）现象及结论：如果F＞F'，则表明滚动代替滑动可以减小摩擦。
20、等于 靠近 可逆 寻找普遍规律 不能 同一平面内
【解析】
（1）发生反射时，反射角等于入射角，所以等于；若将EO向ON靠近，入射角减小，则反射角也减小，OF向ON靠近；若光线沿FO射入，则经镜面反射后光线沿OE射出，这说明在光的反射中，光路是可逆的；
（2）因为一次实验数据具有偶然性，实验中为了得出普遍性的结论，应改变入射光线的方向，多测几组入射角和反射角进行分析；
（3）若把纸板B向后折，则在纸板B上不能看到反射光线，说明反射光线、入射光线和法线在同一平面内．
21、电流表接线柱接反了 滑动滑动变阻器使电压表示数为2.5V 0.5W
【解析】
（1）由图知，闭合开关后电流表指针反向偏转，是由于电流表的正负接线柱接反了；
（2）由于小灯泡的额定电压是2.5V，所以小叶应调节滑动变阻器使电压表示数为2.5V，然后记录此时电流表数据，根据P=UI求小灯泡额定功率；
（3）由图像可知，当小灯泡两端电压为2.5V时，通过的电流是0.2A，故小灯泡额定功率P=UI=2.5V×0.2A=0.5W．
22、 B 0.2 0.76 右 不需要 灯在不同电压下的功率不同 大
【解析】
(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：
(2)A.若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B. 若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，符合题意；
C. 若灯座内部出现了短路，则电压表没有示数，电流表有示数，不符合题意；
D. 若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
故选B；
(3)当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W。
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动。
(5)灯在不同电压下的功率不同，故不需要多次测量求平均值；
(6)根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的。
五、计算题（本大题共2小题，共13分）
23、（1）12V（2）32Ω（3）2.57W 10.5W
【解析】
（1）当开关闭合，滑动变阻器的滑片P在最左端时，灯正常发光，可知电源电压等于灯的额定电压，即：U=12V；
（2）灯的电阻为： ，当开关S1闭合，S2断开，滑动变阻器的滑片P在中点时，变阻器阻值为最大值的一半，电流表的示数是0.3A，则变阻器接入电路的电阻为： ，变阻器的最大阻值为当前阻值的2倍，即：Rm=2R1=32Ω；
（3）当开关S1闭合，S2断开，滑动变阻器的滑片P移到最右端时，电路的总功率最小，最小功率为： ，当两个开关均闭合，且滑片移到最左端时，此时电路的总功率最大，最大功率为： .
24、
【解析】
Q吸＝c铝m△t＝0.9×103J/(kg⋅℃)×1kg×20℃＝1.8×104J。
六、综合能力题（本大题共3小题，共18分）
25、（1）1100Ω；（1）①33W；②3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
【解析】
（1）由图可知，S1、S1都闭合时，电路中只有电阻R1；
只有S1闭合，S1断开时，R1、R1串联，根据串联电阻大于其中任一电阻，
由可知，S1、S1都闭合时，功率较大，由表中数据可知，此时功率P1＝44W，
则；
只有S1闭合，S1断开时，R1、R1串联，由可得：,
R1＝R总﹣R1＝1100Ω﹣1100Ω＝1100Ω；
（1）①该用户接收装置获得能量并转化为电能，即W＝Pt＝Q，
即P实t＝cm△t，
，
②该人造太阳的功率至少为P，工作时间为t，则人造太阳的能量至少为Pt，其能量以该点为中心向四周传播，半径为r的球其表面积为4πr1，故每平方米获能的能量：，面积为S获得的能量为：…………….①
故1m1获得的能量：。
不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%，
η＝②
将①代入②有： ，,
该人造太阳的功率至少为：；
（3）由①式知，，
利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，r要小一些，即在安装人造太阳时应该适当的靠近地球一些靠近。
答：（1）R1的阻值为1100Ω；（1）①该加热器的实际功率为33W；②该人造太阳的功率至少为3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
26、电 内 44Ω 840s 给R1并联一个电阻R3即可
【解析】
（1）电热水机工作时，是将电能转化为内能，主要利用了电流的热效应．
（2）当温控开关S闭合时，电阻R1被短路，只有加热电阻R2接入电路，饮水机处于加热状态，由得R2的阻值：，
（3）当S断开时，R1与R2串联，电路中的总电阻最大，总功率最小，饮水机处于保温状态（低挡位），因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流：，
则电热饮水机的保温功率（即加热电阻R2消耗的功率）：．
一标准大气压下，水的沸点t＝100℃，把水烧开，水吸收的热量：．
不计热损失，饮水机消耗的电能： ，
由知，饮水机需要加热的时间：；
（4）用低温挡把水烧开时，时间太长，想要缩短时间，在保证高温挡功率不变的情况下，需要增大R2的功率，需增大电流，需减小总电阻，则应给R1并联一个电阻R3即可．
27、 U/2IR1
【解析】
（1）由题知，输电线每千米的电阻是R1欧，利用电压表和电流表测出短路位置距甲地的导线电压和电流，即可计算出导线电阻，从而计算出导线长度．检测电路如图所示；
（2）若电压表示数为U，电流表示数为I，根据公式I=U/R可得，甲处到短路处输电导线的电阻：R=U/I，由题知，输电线每千米的电阻是R1欧，所以甲处到短路处输电导线的长度：L=R/R1=U/IR1，输电导线有两根导线，所以甲处到短路处的距离：S=L/2=U/2IR1．
S1
断开
闭合
S1
闭合
闭合
功率
P1＝11W
P1＝44W
