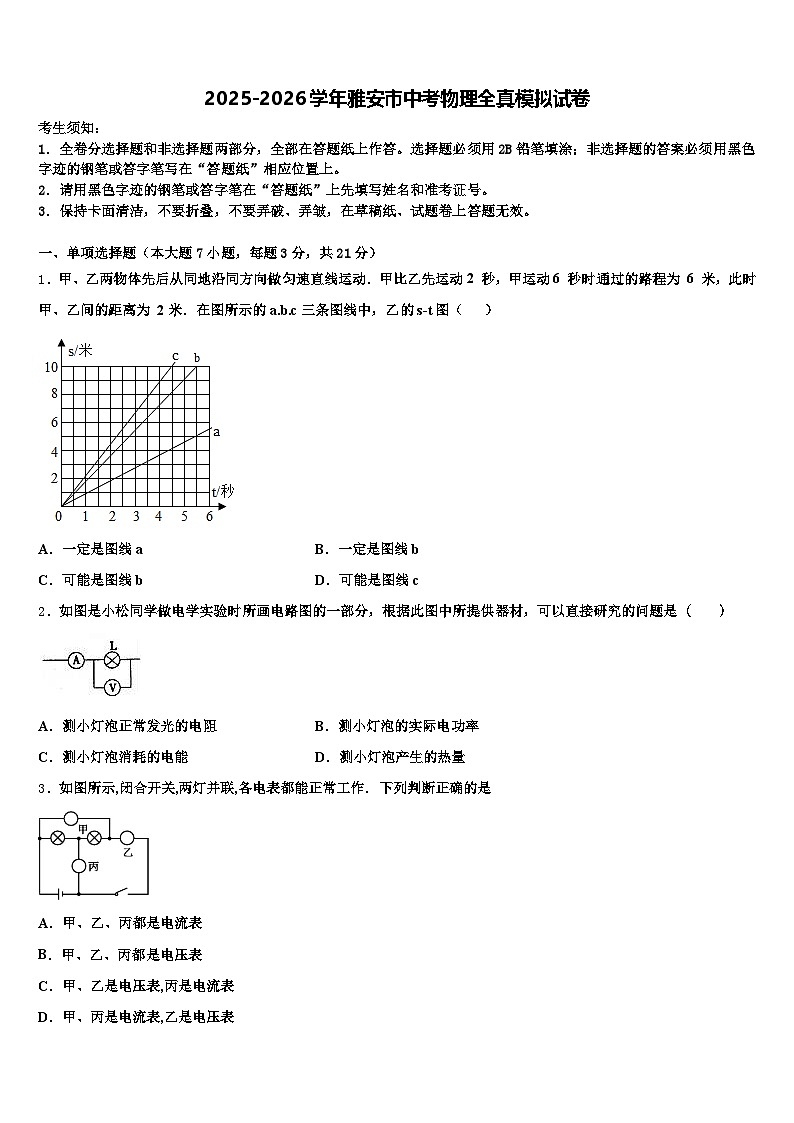

2025-2026学年雅安市中考物理全真模拟试卷（含答案解析）

这是一份2025-2026学年雅安市中考物理全真模拟试卷（含答案解析），共20页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．甲、乙两物体先后从同地沿同方向做匀速直线运动．甲比乙先运动2 秒，甲运动6 秒时通过的路程为 6 米，此时甲、乙间的距离为 2米．在图所示的a.b.c三条图线中，乙的s-t图（ ）

A．一定是图线aB．一定是图线b
C．可能是图线bD．可能是图线c
2．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（ ）
A．测小灯泡正常发光的电阻B．测小灯泡的实际电功率
C．测小灯泡消耗的电能D．测小灯泡产生的热量
3．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是
A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表
C．甲、乙是电压表,丙是电流表
D．甲、丙是电流表,乙是电压表

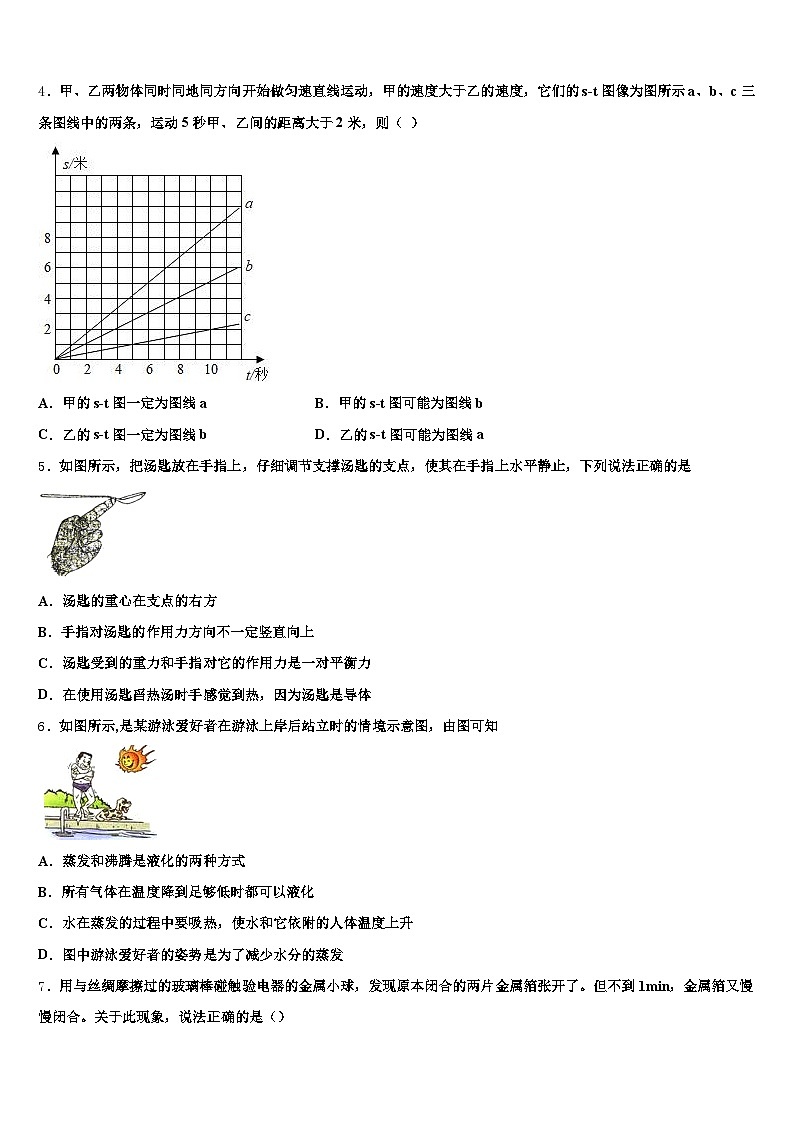

4．甲、乙两物体同时同地同方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图所示a、b、c三条图线中的两条，运动5秒甲、乙间的距离大于2米，则（ ）
A．甲的s-t图一定为图线aB．甲的s-t图可能为图线b
C．乙的s-t图一定为图线bD．乙的s-t图可能为图线a
5．如图所示，把汤匙放在手指上，仔细调节支撑汤匙的支点，使其在手指上水平静止，下列说法正确的是
A．汤匙的重心在支点的右方
B．手指对汤匙的作用力方向不一定竖直向上
C．汤匙受到的重力和手指对它的作用力是一对平衡力
D．在使用汤匙舀热汤时手感觉到热，因为汤匙是导体
6．如图所示,是某游泳爱好者在游泳上岸后站立时的情境示意图，由图可知
A．蒸发和沸腾是液化的两种方式
B．所有气体在温度降到足够低时都可以液化
C．水在蒸发的过程中要吸热，使水和它依附的人体温度上升
D．图中游泳爱好者的姿势是为了减少水分的蒸发
7．用与丝绸摩擦过的玻璃棒碰触验电器的金属小球，发现原本闭合的两片金属箔张开了。但不到1min，金属箔又慢慢闭合。关于此现象，说法正确的是（）
A．由于玻璃棒碰触了金属球，产生了振动，所以验电器的金属箔会张开
B．由于两片金属箔上分别带了异种电荷，相互排斥，所以会张开
C．由于两片金属箔上分别带了同种电荷，相互排斥，所以会张开
D．由于两片金属箔上分别带了异种电荷，相互吸引，所以会慢慢闭合
二、填空题（本大题7小题，共21分）

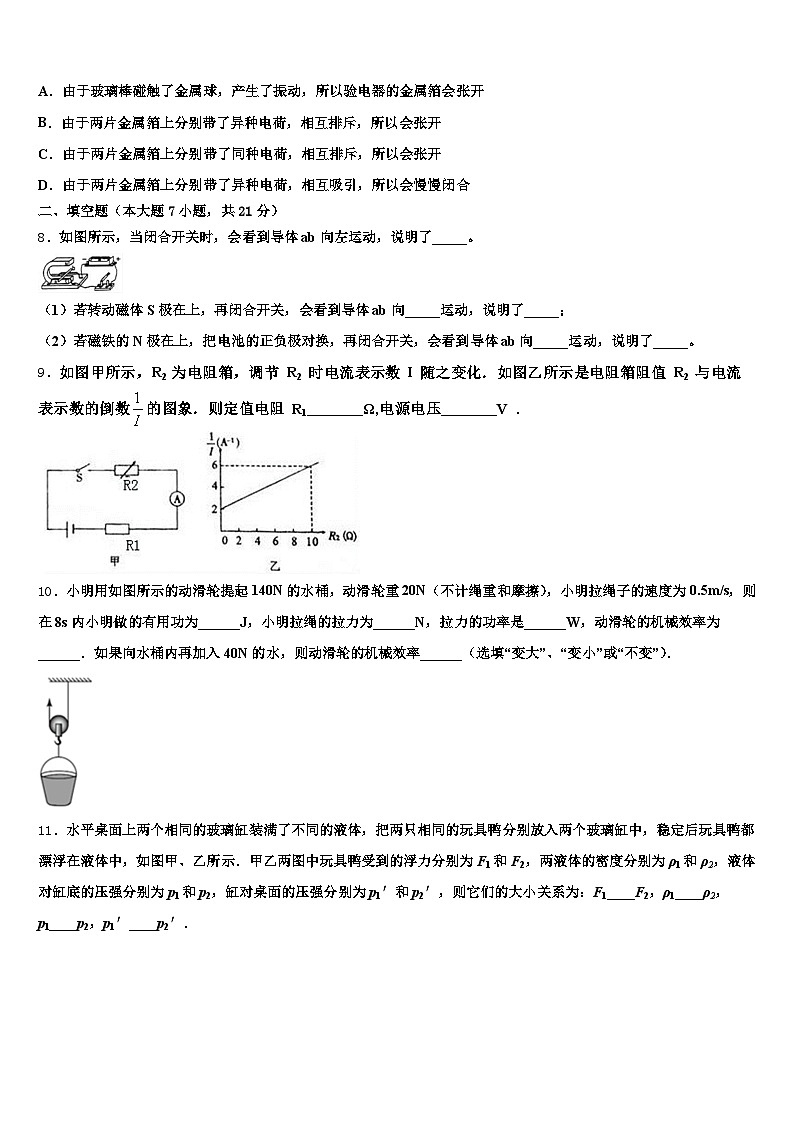

8．如图所示，当闭合开关时，会看到导体ab向左运动，说明了_____。
（1）若转动磁体S极在上，再闭合开关，会看到导体ab向_____运动，说明了_____；
（2）若磁铁的N极在上，把电池的正负极对换，再闭合开关，会看到导体ab向_____运动，说明了_____。
9．如图甲所示，R2 为电阻箱，调节 R2 时电流表示数 I 随之变化．如图乙所示是电阻箱阻值 R2 与电流表示数的倒数的图象．则定值电阻 R1________Ω,电源电压________V ．
10．小明用如图所示的动滑轮提起140N的水桶，动滑轮重20N（不计绳重和摩擦），小明拉绳子的速度为0.5m/s，则在8s内小明做的有用功为______J，小明拉绳的拉力为______N，拉力的功率是______W，动滑轮的机械效率为______．如果向水桶内再加入40N的水，则动滑轮的机械效率______（选填“变大”、“变小”或“不变”）．
11．水平桌面上两个相同的玻璃缸装满了不同的液体，把两只相同的玩具鸭分别放入两个玻璃缸中，稳定后玩具鸭都漂浮在液体中，如图甲、乙所示．甲乙两图中玩具鸭受到的浮力分别为F1和F2，两液体的密度分别为ρ1和ρ2，液体对缸底的压强分别为p1和p2，缸对桌面的压强分别为p1′和p2′，则它们的大小关系为：F1____F2，ρ1____ρ2，p1____p2，p1′____p2′．
12．在我国古诗词中有很多描述声音的优美诗句，如“不敢高声语，恐惊天上人”中的“高”是指声音的_______（选填“响度大”、“音调高”或“音色不同”）；学校周围设有禁止鸣笛的标志，这是从________处减弱噪声。
13．上学前，小美同学站在穿衣镜前1.5m处整理着装，看到的“镜中人”是她的______（选填“虚”或“实”）像，像与她之间的距离是______m；这时听到门外小玲来喊她一起上学，小美是根据声音的______辨别出是小玲的．
14．在学校运动会中，小明参加50m短跑的竞赛成绩是8.0s，他的平均速度是_____ m/s；在接力比赛中，为使交接棒顺利进行，交接棒时两运动员尽可能做到_____．
三、作图题（共7分）
15．如图所示为“光控开关”、“声控开关”、“灯泡”的连接电路。请用笔画线表示导线，将图中灯泡左端的接线柱正确连入电路。
（_______________）
16．如图，光线AO从空气斜射入水中，画出AO在水中折射光线的大致方向。
（__________________）
17．图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线
（_____）
四、实验题（本大题共5小题，共20分）
18．在“探究平面镜成像特点”实验中：
（1）用玻璃板代替平面镜是为了便于_________．
（2）实验中，在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，在玻璃板的_________（选填“A”或“B”）侧观察，直到B与A的像完全重合，这说明像与物_________．
（3）实验过程中如果将棋子A以5cm/s的速度靠近玻璃板，则它的像将以_________m/s的速度靠近A．
19．小明和同学们在探究“电流与电阻关系”的实验中，所用的器材有：三节干电池，5Ω、10Ω、15Ω、20Ω的电阻各一个，滑动变阻器、电流表、电压表、开关各一个，导线若干。请你和他们一起完成实验。
（1）小明选用器材时发现电流表指针如图甲所示，接下来他应该进行的操作是_____。
（2）小明迕成如图乙所示的电路，连接有一处错误，请你帮他找出错误，在错误的导线上划“×”，并画出正确的连线。
（_____）
（3）请你在图丙虚线框内帮助小明设计一个记录实验数据的表格
（______）
（4）在实验中，移动滑动变阻器的滑片使15Ω定值电阻两端的电压为2V不变，并记录电流表示数。当用20Ω的定值电阻替换15Ω的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片，电压表的示数都无法降低到2V，请你分析其中的原因是_____
（5）完成该实验后，利用上述器材还可以进行哪些实验，请你列举两例：①_____；②_____。
20．如图小明在甲、乙两个完全相同的玻璃瓶内放入两电阻丝，瓶中插入温度计，完成下列实验。
（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时：
①本实验使用了控制变量的科学方法：通过两电阻丝串联的方式，控制通电时间和_____相同；还使用了转换的科学方法：把产生的热量转换为_____，为了保证这种转换的科学性，实验中采取的措施是：在两玻璃瓶内放入_____和初温相同的_____（选填“同种”或“不同”）液体，转换的理论依据是公式Q＝cm△t。
②对于甲、乙两电阻丝，小明分别选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜为甲电阻丝与_____为乙电阻丝进行对比。
③加热一段时间后，乙瓶温度计示数上升较快，由此，得出的结论是_____。
（2）小明想利用该装置继续探究不同物质的吸热能力：
①实验器材需要作出的调整是：在甲、乙两瓶中放入质量、初温都相同的_____（选填“同种”或“不同”）液体，将两瓶中的电阻丝换成电阻值_____（选填“相同”或“不同”）的电阻丝。
②一段时间后，小明观察到乙瓶内温度计示数高一些，据此判断“乙瓶内液体吸收的热量多”。他的判断是_____（填“正确”或“错误”）的，判断的理论依据是公式Q＝_____。
21．在“测量物质的密度”实验中：
（1）用调好的天平测金属块质量，天平平衡时砝码及游码在标尺上的位置如图甲所示，金属块质量m为________g．
（2）用细线系住金属块放入装有20mL水的量筒内，水面如图乙所示，则金属块体积V为________cm3 ．
（3）计算出金属块密度ρ=________g/cm3 ．
22．同学们在探究“通过导体的电流与哪些因素有关”的实验时，提出了如下猜想：
猜想一：通过导体的电流与导体的电阻有关；
猜想二：通过导体的电流与导体两端的电压有关。
为了验证猜想，准备了如下实验器材：电源、电流表、电压表、滑动变阻器各一个，阻值分别为、、的定值电阻各一个，开关及导线若干。实验电路如图所示。请你完成下列内容：
（1）根据图所示的实验电路，画出电路图；
（__________）
（2）为了验证猜想一，小欣同学先把的电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下的电阻，改换阻值为的电阻继续实验，闭合开关，电压表示数如图所示，其示数为______V；要正确完成这次实验，接下来她应将滑动变阻器的滑片向______（选填“”或“”）端移动，使电压表的示数为______V。
（3）设计出探究“猜想二”的记录数据表格。
（__________）
五、计算题（本大题共2小题，共13分）
23．小强家买了一个自动电热水壶，其铭牌如下表，小强装了1L的水，加热6min后把水烧开，水壶自动断电．已知大气压为1个标准大气压，家庭电路电压为220V，电热水壶的电阻不变，水的初温为20℃，c水=4.2×101J/（kg•℃），ρ水=1.0×101kg/m1．
求：这壶水吸收的热量；电热水壶的热效率；在用电高峰期，电路中的实际电压降为198V时，电热水壶的实际功率．
24．如图所示，一位质量为48kg的同学乘电梯上楼，每只脚与电梯接触的面积均为0.015m1．电梯向上匀速运动时，1s内上升的高度为4m．g取10N/kg．求：
电梯静止时，该同学对电梯的压强；在1s内，电梯对该同学做功的功率．
六、综合能力题（本大题共3小题，共18分）
25．某人乘坐出租车在平直公路上匀速行驶，图为他乘车到达目的地时的车费发票．求：出租车行驶的时间是______min．出租车行驶的速度多少m/s_________？
26．小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路．
器材：6V新蓄电池，规格为“”的新灯泡L、定值电阻R0、开关S、导线若干．请在图甲中以笔画线代替导线完成电路连接．要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭．
数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降．小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低．闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏．
小泽猜想2：可能是长期使用，灯泡自身发生了变化．因为他发现灯泡玻璃壳内壁发黑．灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）．
A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像．请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端．
请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像．
（______）
27．小明利用l8cm长的吸管、细铜丝、石蜡等材料自制密度计．制作密度计的过程中，需要一个盛放液体的容器，现有250mL的量筒和400mL的烧杯供选择．则小明应选择__________．小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能__________.改进后小明将密度计放入水中，用刻度尺测出吸管露出水面的长度是10.8cm，则吸管浸入水中的深度h水=__________cm.小明将该密度计放人某液体中，吸管浸入液体的深度为9cm.则此液体的密度是多少？（ρ水=1.0×103kg/m3）小明的同学也用吸管制作了密度计，他发现密度计相邻两刻度线之间的距离太小，导致用此密度计测量液体密度时误差较大，为此同学们提出了如下改进方案，其中可行的是
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由于甲运动6 秒时通过的路程为 6 米，可判断出图线a为甲的运动图像；甲比乙先运动2 秒，所以此时乙的运动时间为4s，在图上另外两条图线4s时的路程分别为6m、8m，根据此时甲、乙间的距离为 2米，可知乙的s-t 图可能是图线c，故应选D．
2、B
【解析】
根据电路图可知，电压表测灯泡两端的实际电压，电流表测通过灯泡的实际电流；
【详解】
A．根据R=可求出灯泡的电阻，但灯泡的电阻受温度的影响，不同电压下灯泡的电阻不同，不能直接测小灯泡正常发光的电阻，故A不符合题意；
B．知道灯泡的实际电压和实际电流，据公式P=UI可计算出灯泡的实际功率，故B符合题意；
C．根据W=UIt可知，测小灯泡消耗的电能时需要知道通电时间，故C不符合题意；
D．由Q=I2Rt或Q=W=Pt可知，要测小灯泡产生的热量，需要知道通电时间，故D不符合题意；
故选B。
3、D
【解析】
由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．
4、A
【解析】
5s时刻，a的位置是在4.3m处，b在2.5m位置，c在1m位置，甲、乙间的距离大于2米，则无论乙的图线是b或c，甲的图线必是a；乙图线一定是c．
5、C
【解析】
A、汤匙放在手指上平衡，受平衡力作用，重力和支持力作用在同一直线上，故汤匙的重心在支点的正上方，故A错误；
BC、汤匙受到的重力和手指对它的支持力大小相等，方向相反，作用在同一直线上，作用在同一物体上，是一对平衡力，手指对汤匙的作用力方向竖直向上，故B错误、C正确；
D、在使用汤匙舀热汤时手感觉到热，因为汤匙是具有好的导热性，故D错误。
6、D
【解析】
A、蒸发和沸腾是汽化的两种方式，说法错误，不符合题意；
B、所有气体都可以采用降低温度的方式可以液化，说法正确，与题意无关，不符合题意；
C、人从水中上岸后，身上有水，水在蒸发的过程中要吸热，使水和它依附的人体温度降低，说法错误，不符合题意；
D、图中游泳爱好者双臂抱拢在胸前，减小了身体的面积，从而减小了蒸发，说法正确，符合题意。
故选D。
7、C
【解析】
用丝绸摩擦过的玻璃棒带的电荷为正电荷，用绸子摩擦过的玻璃棒接触验电器的金属球，使两金属箔片都带上正电荷，因同种电荷互相排斥而使金属箔片将张开，故ABD错误，C正确。
二、填空题（本大题7小题，共21分）
8、通电导体在磁场中会受力的作用右通电导体在磁场中的受力作用方向与磁场方向有关左通电导体在磁场中的受力作用方向与电流方向有关
【解析】
当闭合开关时，会看到导体ab向左运动，即说明ab受到向左的力的作用，即说明通电导体在磁场中会受力的作用；
（1）若转动磁体S极在上，即只对调磁体的磁极，会观察到导体ab向右运动，即说明ab所受力的方向发生了改变，即说明：通电导体在磁场中受力的方向与磁场方向有关；
（2）若磁铁的N极在上，把电池的正负极对换，即磁体的两极对调，同时改变通过导体ab中的电流方向，即等于同时改变了两个因素，所以会看到导体ab的运动方向跟原来相同即向左运动，说明通电导体在磁场中的受力作用方向与电流方向有关。
9、5 2.5
【解析】
图甲中定值电阻R1与电阻箱R2串联，电路中的电流的倒数为：
从乙图看出，当R2=0，时，代入①中得：
当R2=10Ω，，代入①中得：
解①②两式组成的方程组，得：R1=5Ω，U=2.5V；
10、280 80 40 87.5% 变大
【解析】
由图可知，该滑轮为动滑轮，有两段绳子拉着动滑轮，已知小明拉绳子的速度为0.5m/s，则物体上升的速度：v′=v=×0.5m/s=0.25m/s，
物体上升的高度：h=v′t=0.25m/s×8s=2m，
小明做的有用功：W有用=Gh=140N×2m=280J，
不计绳重和摩擦，则拉绳的拉力：F=（G+G动）=（140N+20N）=80N；
拉力的功率：P===Fv=80N×0.5m/s=40W，
动滑轮的机械效率：η===，
使用同一滑轮组，在提升高度相同时，所做的额外功不变，增加水的重力，增大了有用功，所以有用功在总功中所占的比例变大，机械效率会变大．
11、＝ ＜ ＜ ＜
【解析】
由图和题意可知，甲、乙两个完全相同的玻璃缸装满了不同的液体，稳定后玩具鸭都漂浮在液体中，根据物体的浮沉条件可得，浮力都等于鸭子的重力，∴F1=F1；玩具鸭在甲液体中排开的液体体积大，根据=g，可知甲液体的密度小，乙液体的密度大，即ρ1ρ1，由于玻璃缸中液体的深度h相同， 根据p=ρgh可知，液体对容器底部的压强：p1p1；因甲、乙两个玻璃缸完全相同，装满液体时，根据G=mg=Vg，密度大的质量大，乙缸中液体的质量大，重力大，根据水平面上物体的压力和自身的重力相等可知，甲、乙两个玻璃缸装满液体时对桌面的压力：；由于玩具鸭子漂浮，根据漂浮条件和阿基米德原理可知：G物=F浮=G排，即玩具鸭的重力与溢出水的重力相等，所以漂浮着玩具时玻璃缸对桌面的压力仍然，由于玻璃缸完全相同(底面积相同)，则由p=可知，此时缸对桌面的压强相等，即：p′1p′1．
12、响度大 声源
【解析】
[1]“不敢高声语，恐惊天上人”是指害怕声音太大，惊扰到别人，所以这里的“高”是指声音的响度大；
[2]禁止鸣笛是从声源处减弱噪声。
13、虚 ，3 ， 音色
【解析】
试题分析：根据平面镜成像特点可知，像与物体是等大的，像和物距离平面镜的距离是相等的，像是虚像；所以像到平面镜的距离也是1.5m，像与她之间的距离是1.5m+1.5m=3m；音色反映了声音的品质与特色，我们在电话中听到熟人说话可辨别对方是谁，是靠辨别对方发出的声音的音色，所以小美是根据声音的音色辨别出是小玲的．
考点：平面镜成像的特点；音色
14、6.25 相对静止
【解析】
．接力比赛中，两个运动员向前运动的速度相同或相近，保持相对静止，才能顺利交接棒．
故答案为6.25；相对静止．
【点睛】两个物体的运动速度大小和方向相同时，两个物体处于相对静止状态．
三、作图题（共7分）
15、
【解析】
根据安全用电原则知道，火线进入开关，（声控开关和光控开关是串联的），再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全，电路连接如下图：
16、
【解析】
题中已经作出法线；光从空气斜射入水时，折射角小于入射角，折射光线向法线靠近，据此作出折射光线。如图所示：
17、
【解析】
因为A和B两点，一个是发光点，一个是该发光点在平面镜中的像，所以连接AB并做其垂直平分线，可得到平面镜的位置；因为经平面镜反射后的一条光线过C点，因此当A点为像点时，可以连接AC，交平面镜于点O，然后连接BO即为入射光线，再连接OC即为反射光线，如图所示：
四、实验题（本大题共5小题，共20分）
18、确定像的位置 A 大小相等 0.1
【解析】
（1）实验时选择透明的玻璃板，能同时观察到像和代替蜡烛A的蜡烛B，便于确定像的位置；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，B与A的像完全重合，这说明像与物的大小相等；
（3）实验过程中如果将棋子A以5cm/s的速度靠近玻璃板，则它的像将以5cm/s的速度靠近玻璃板，像靠近A的速度是：5cm/s+5cm/s＝10cm/s＝0.1m/s．
19、将电流表指针调零
滑动变阻器的最大阻值太小 研究电流与电压的关系实验 测电阻的功率实验
【解析】
（1）小明选用器材时发现电流表指针如图甲所示，电流表的指针没有指着零刻度线，故接下来他应该进行的操作是：将电流有指针调零；
（2）由图乙可知，电压表没有只测电阻两端的电压，且滑动变阻器连接错误，正确的如下图所示：
（3）探究“电流与电阻关系”时，要控制电阻的电压不变，记录电流随电阻的变化关系，为得出普遍性的规律，要多次测量，如下所示：
（4）电压表控制的电压为2V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝4.5V﹣2V＝2.5V，变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑＝1.25×20Ω＝25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，所以电压表的示数无法降低到2V的原因是滑动变阻器的最大阻值太小；
（5）电压表测电阻的电压，电流表测电路中的电流，使用同一电阻，故可研究电流与电压的关系实验；根据P＝UI，可进行测电阻的功率的实验。
20、电流 温度计的示数变化量 质量 同种 镍络合金 在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多 不同 相同 错误 I2Rt
【解析】
（1）①图中两电阻串联，通过的电流和通电时间相同；通过比较液体升高的温度大小来显示产生的热量多少；要比较产生热量的多少，根据Q＝cm△t可知，玻璃瓶内应放入质量和初温相同的同种液体；
②选用长度和横截面积都相同的两种材料，电阻丝阻值相差越大，实验现象越明显，对于甲、乙两电阻丝，由表中数据知，在相同条件下，镍络合金的电阻更大，为了使实验现象最明显，可以选用表中的铜与镍络合金进行对比；
③加热一段时间后，乙瓶温度计示数上升较快，根据转换法，说明乙电阻丝产生的热量越多，由此得出的结论是：在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多；
（2）①根据比较吸热能力的方法，应让初温和质量相同的不同液体在相同时间内吸收相同的热量，通过比较升高的温度确定比热容的大小，根据Q＝I2Rt可知，要控制电阻丝的阻值相同，在甲、乙两瓶中放入质量、初温都相同的不同液体，将两瓶中的电阻丝换成电阻值相同的电阻丝；
②他的判断是错误的；根据Q＝I2Rt可知，两电阻丝相同，加热相同的时间，放出的热量相同，所以a、b两种液体吸收的热量相等。
21、27 10 2.7
【解析】
（1）甲图中天平游码标尺的分度值为0.2g，则金属块质量为砝码的20g加5g再加游码的2g，即m=27g．
（2）乙图中量筒分度值为2mL，则凹液面读数为10mL，所以金属块体积V=10mL-20mL=10mL=10cm1．
（1）计算出金属块密度ρ===2.7g/cm1．
22、 2.5 2 电阻一定
【解析】
根据题中“同学们在探究“通过导体的电流与哪些因素有关”的实验时，……为了验证猜想一，设计出探究“猜想二”的记录数据表格。”可知，本题考查了电路图作图，实验操作，实验数据记录表格设计。电流与电压和电阻有关，在探究电流与电阻关系时要控制定值电阻两端电压一定，改变定值电阻的大小；在探究电流与电压关系的实验中要控制电阻不变，改变定值电阻两端电压；实验要测得不同电压下通过定值电阻的电流，由此设计表格。
【详解】
（1）根据图所示的实验电路，画出电路图如下：
（2）由图可知，电压表选用0~3V量程，分度值为0.1V，示数为2.5V；
探究电流与电阻的关系时，应保持电阻两端电压不变。由题意可知，拆下5Ω的电阻，改换阻值为10Ω的电阻继续实验，闭合开关，电压表示数变大。由串联分压原理可知，应增大滑动变阻器分得的电压，应增大滑动变阻器接入电路的阻值，将滑动变阻器的滑片向A端移动，使电压表的示数为2V。
（3）探究“猜想二”通过导体的电流与导体两端的电压有关。应控制电阻一定，测量不同电压下通过定值电阻的电流大小，设计表格如下：
电阻一定
五、计算题（本大题共2小题，共13分）
23、2.26×205J 83.8% 892W
【解析】
（2）由得，水的质量：
m=ρ水V=2．0×202kg/m2×2×20﹣2m2=2kg；
水升高到200℃吸收的热量：
Q吸=cmΔt=3．2×202J/（kg•℃）×2kg×=2．26×205J；
（2）由得，电热水壶在6min消耗的电能为：
W=Pt=2200W×6×60s=2．96×205J；
所以电热水壶的热效率为：
；
（2）由得，电热水壶的电阻：
；
当电压为298V时，实际功率为：
．
24、1.6×104Pa 960W
【解析】
试题分析：解：（1）电梯静止时，人对电梯的压力等于其自身重力 F=G=mg=48kg×10N/kg=480N
Pa
（1）解法一:电梯对该同学所做的功 W=F/h=Gh=480N×4m=1910J
解法二:m/s
答：（1）电梯静止时，该同学对电梯的压强为1.6×104Pa．（1）在1s内，电梯对该同学做功的功率为960W．
考点：压强 功率的计算
六、综合能力题（本大题共3小题，共18分）
25、（1）出租车行驶的时间为5min；
（2）出租车行驶的速度为20m/s．
【解析】
（1）已知乘客的上车时间和下车时间，两者之差就是行车时间．
（2）已知出租车行驶的时间和里程，利用v=计算行驶速度．
【详解】
（1）出租车行驶的时间为:
t=10:05﹣10:00=5min
（2）出租车行驶的里程为:
s=6.0km=6000m
出租车行驶的时间为:
t=5min=300s
所以出租车的速度为:
v==20m/s
答：
（1）出租车行驶的时间为5min；
（2）出租车行驶的速度为20m/s．
能从大量的信息中迅速确定有用信息是解决此类问题的关键．
26、详见解析 4.5 A 详见解析 0.4 详见解析
【解析】
根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象．根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象．完成解答．
【详解】
（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：
（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；
灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象．即先升华后凝华，故选A．
（三）（3）滑动变阻器的接线柱应一上一下串联电路中，闭合开关前，滑动变阻器的滑片P应置于A端，即最大值端，所以应将B接线柱接入电路中，电路图如下：
（4）由图丁可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；
根据实验数据，描点连线画出旧灯泡的I-U图象，如图所示：
27、（1）250mL 的量筒； （2）重心偏上；7.8；0.8×103kg/m3； （3）B
【解析】
试题分析：（1）根据需要可知，要选用的容器的深度应大于吸管的长度才行，量筒的长度较大，而烧杯的深度太小，所以应选用250mL 的量筒；（2）吸管的外形和密度都不均匀，由于重心靠上，使的密度计不能直立在液体中，而是有点斜；吸管浸入水中的深度为l8cm-10.8cm=7.8cm，吸管作为密度计来说，在液体中都是漂浮的，浮力都相等，所以有ρ液gh液=ρ水gh水，代入数据可求出液体的密度为0.8×103kg/m3；（3）同一个密度计在不同的液体中所排开的液质量相等，密度计越粗，进入液体中的深度越小，刻越分不清，所以可以选用较细的吸管来做，这样可使刻度之间的距离变大．
【考点定位】密度计的制法和用法
长1m、横截面积1m2的几种材料的电阻（20℃时）
材料
铜
铝
钨
镍铬合金
电阻/Ω
0.0175
0.029
0.053
1.0
自动电热水壶
型号
WL100F
电源
220V 50Hz
额定功率
1100W
容量
1L
实验序号
①
②
③
④
⑤
⑥
U/V
0
0.5
1
1.5
2
2.5
I/A
0
0.18
0.28
0.34
0.38
__
A．换大的容器做实验
B．换细的吸管制作密度计
C．换稍长的吸管制作密度计
D．适当减小密度计的配重
1
2
3
4
电阻R/Ω
电流I/A
1
2
3
4
电阻R/Ω
电流I/A
电压
电流
电压
电流
