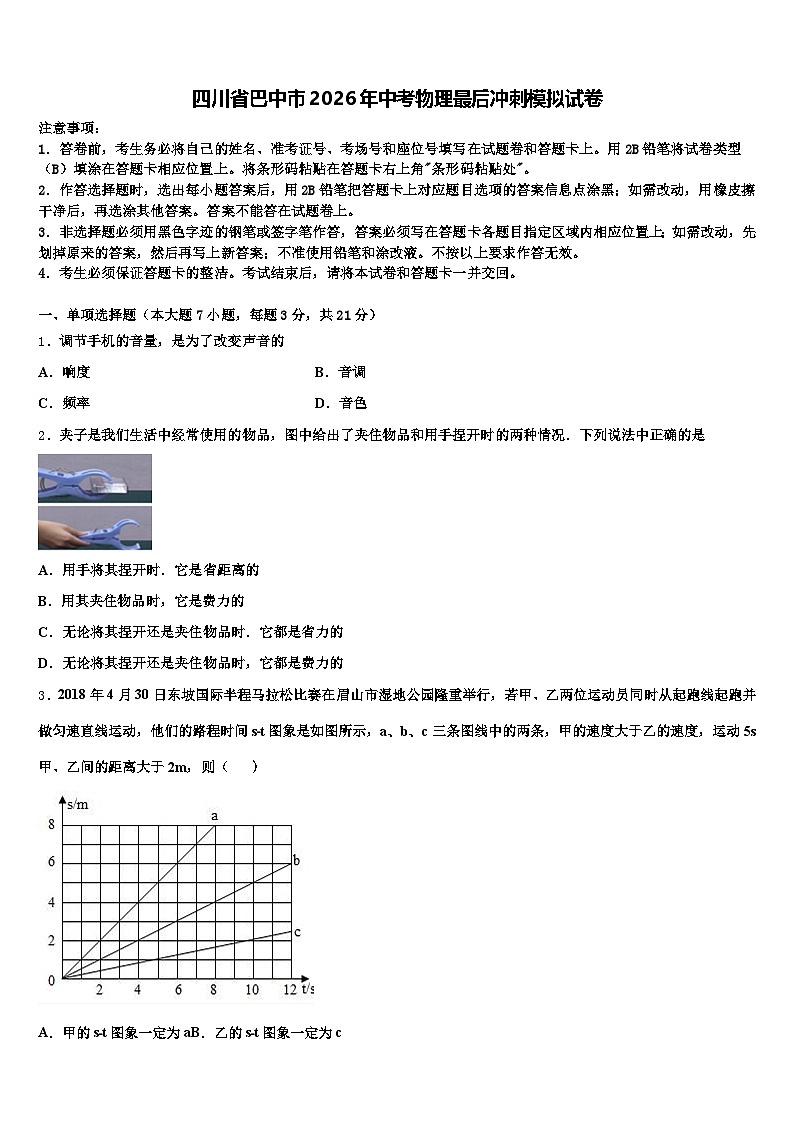

四川省巴中市2026年中考物理最后冲刺模拟试卷（含答案解析）

这是一份四川省巴中市2026年中考物理最后冲刺模拟试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，关于电磁波，下列说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．调节手机的音量，是为了改变声音的
A．响度B．音调
C．频率D．音色
2．夹子是我们生活中经常使用的物品，图中给出了夹住物品和用手捏开时的两种情况．下列说法中正确的是
A．用手将其捏开时．它是省距离的
B．用其夹住物品时，它是费力的
C．无论将其捏开还是夹住物品时．它都是省力的
D．无论将其捏开还是夹住物品时，它都是费力的
3．2018年4月30日东坡国际半程马拉松比赛在眉山市湿地公园隆重举行，若甲、乙两位运动员同时从起跑线起跑并做匀速直线运动，他们的路程时间s﹣t图象是如图所示，a、b、c三条图线中的两条，甲的速度大于乙的速度，运动5s甲、乙间的距离大于2m，则（ ）
A．甲的s﹣t图象一定为aB．乙的s﹣t图象一定为c

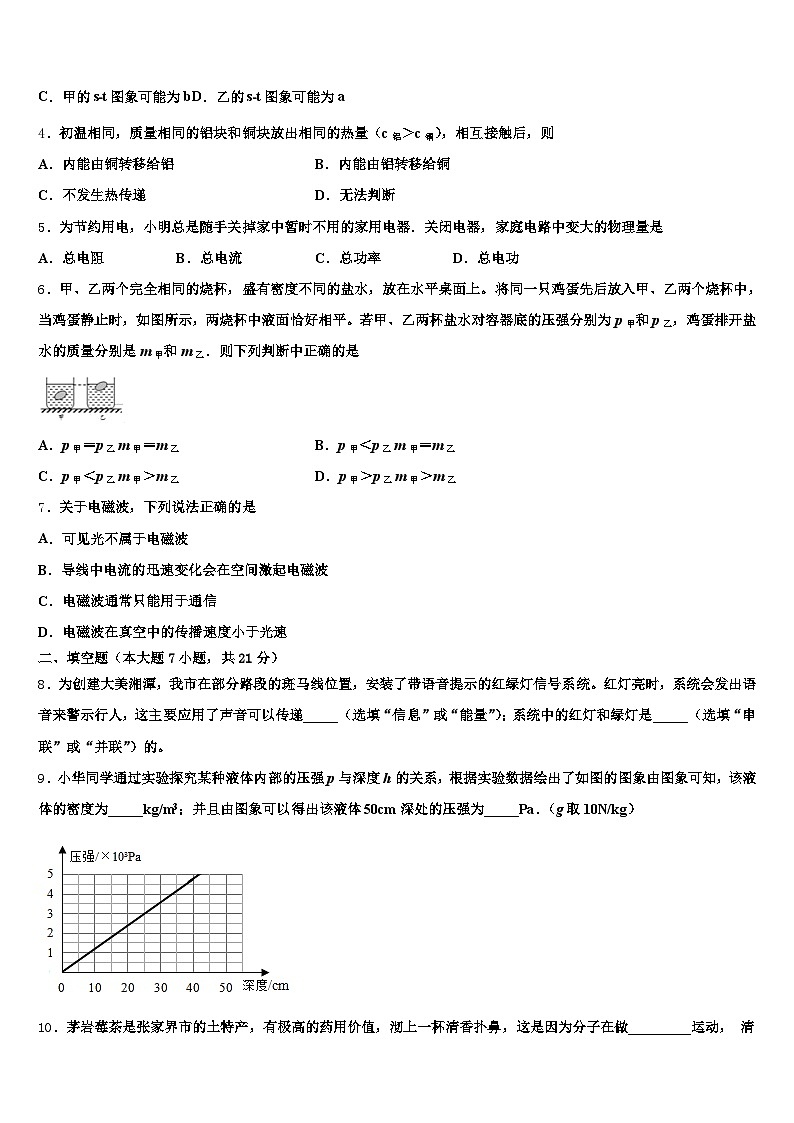

C．甲的s﹣t图象可能为bD．乙的s﹣t图象可能为a
4．初温相同，质量相同的铝块和铜块放出相同的热量（c铝＞c铜），相互接触后，则
A．内能由铜转移给铝B．内能由铝转移给铜
C．不发生热传递D．无法判断
5．为节约用电，小明总是随手关掉家中暂时不用的家用电器．关闭电器，家庭电路中变大的物理量是
A．总电阻B．总电流C．总功率D．总电功
6．甲、乙两个完全相同的烧杯，盛有密度不同的盐水，放在水平桌面上。将同一只鸡蛋先后放入甲、乙两个烧杯中，当鸡蛋静止时，如图所示，两烧杯中液面恰好相平。若甲、乙两杯盐水对容器底的压强分别为p甲和p乙，鸡蛋排开盐水的质量分别是m甲和m乙．则下列判断中正确的是
A．p甲＝p乙m甲＝m乙B．p甲＜p乙m甲＝m乙
C．p甲＜p乙m甲＞m乙D．p甲＞p乙m甲＞m乙
7．关于电磁波，下列说法正确的是
A．可见光不属于电磁波
B．导线中电流的迅速变化会在空间激起电磁波
C．电磁波通常只能用于通信
D．电磁波在真空中的传播速度小于光速
二、填空题（本大题7小题，共21分）
8．为创建大美湘潭，我市在部分路段的斑马线位置，安装了带语音提示的红绿灯信号系统。红灯亮时，系统会发出语音来警示行人，这主要应用了声音可以传递_____（选填“信息”或“能量”）；系统中的红灯和绿灯是_____（选填“串联”或“并联”）的。
9．小华同学通过实验探究某种液体内部的压强p与深度h的关系，根据实验数据绘出了如图的图象由图象可知，该液体的密度为_____kg/m3；并且由图象可以得出该液体50cm深处的压强为_____Pa．（g取10N/kg）

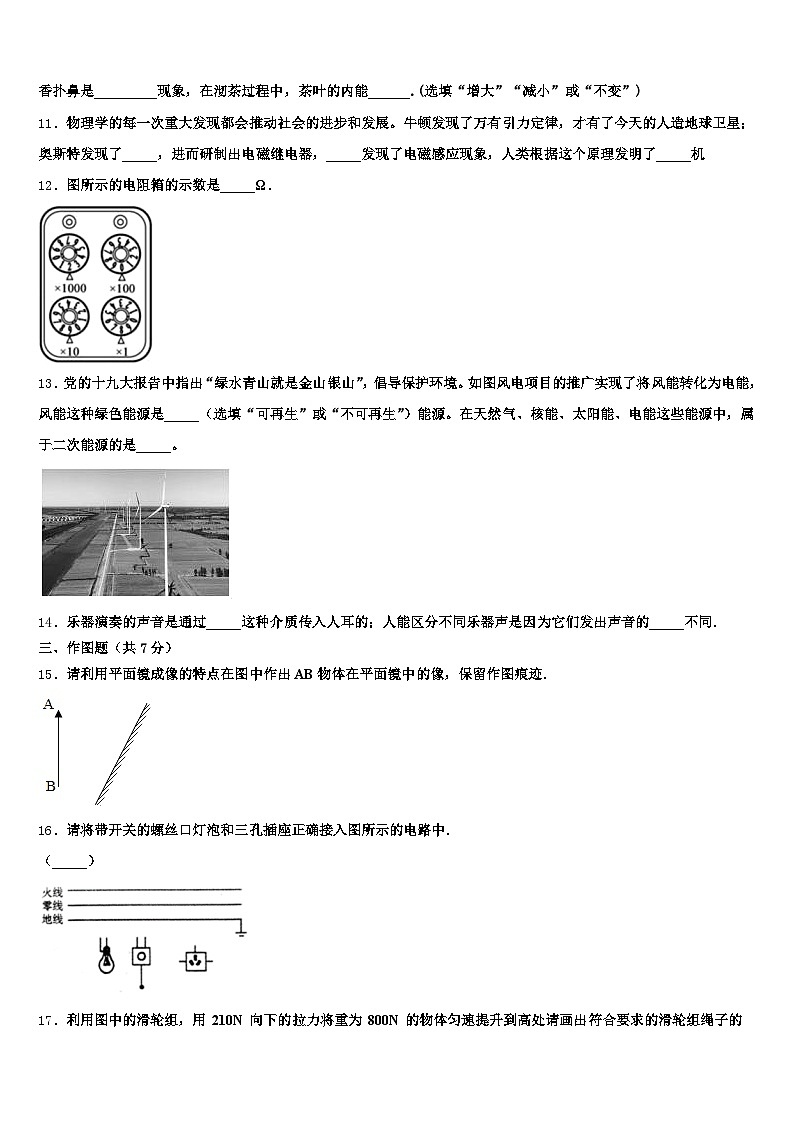

10．茅岩莓茶是张家界市的土特产，有极高的药用价值，沏上一杯清香扑鼻，这是因为分子在做_________运动， 清香扑鼻是_________现象，在沏茶过程中，茶叶的内能______.(选填“增大”“减小”或“不变”)
11．物理学的每一次重大发现都会推动社会的进步和发展。牛顿发现了万有引力定律，才有了今天的人造地球卫星；奥斯特发现了_____，进而研制出电磁继电器，_____发现了电磁感应现象，人类根据这个原理发明了_____机
12．图所示的电阻箱的示数是_____Ω．
13．党的十九大报告中指出“绿水青山就是金山银山”，倡导保护环境。如图风电项目的推广实现了将风能转化为电能，风能这种绿色能源是_____（选填“可再生”或“不可再生”）能源。在天然气、核能、太阳能、电能这些能源中，属于二次能源的是_____。
14．乐器演奏的声音是通过_____这种介质传入人耳的；人能区分不同乐器声是因为它们发出声音的_____不同．
三、作图题（共7分）
15．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．
16．请将带开关的螺丝口灯泡和三孔插座正确接入图所示的电路中．
（_____）
17．利用图中的滑轮组，用 210N 向下的拉力将重为 800N 的物体匀速提升到高处请画出符合要求的滑轮组绳子的绕法．
（_____）
四、实验题（本大题共5小题，共20分）
18．有一个阻值看不清的电阻，要测出它的电阻值．
小明按图甲的电路图连接好电路，检查无误后，闭合开关S，观察到电压表的示数为1.6V，电流表的示数如图乙所示，则的电阻为_______Ω．实验中，为了减小误差，小明还需进行的操作是___________．图丙是小明组的另一位同学连接的实物图，电源由两节新干电池串联而成，待测电阻阻值为10Ω左右．请你指出其中的错误或不妥之处_____________．
19．某物理兴趣小组的同学根据生活经验提出了这样的猜想：“保温瓶的水温下降快慢可能与保温瓶中盛热水的质量多少有关”．为了研究这个问题，兴趣小组的同学从总务处借来了8个同样容量的保温瓶做实验，在8个保温瓶中分别装入初温相等、质量不同的热水，在同一环境中同时测量，以保证环境温度相同，8个小时后再测量水温，以下是同学们的实验结果：
（1） ________号保温瓶中水的温差与其它保温瓶中的水的温度变化情况明显不一致． 你去掉这个保温瓶，由7组数据可以得到的结论是________． 这个实验还存在一定的缺陷，你认为应作怎样的改进？________．
20． 如图是“探究平面镜成像特点“的实验装置，把一支点的蜡烛A放在致璃板的前面，再拿另一支外形相同的蜡烛B竖立着在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这个位置就是像的位置，在白纸上记下A和B的位置．移动点燃的蜡烛重做多次实验：
（1）实验过程中蜡烛B_____（选填“或“不需要）点燃．
（2）实验中选取两个完全相同蜡烛的目的是_____．
（3）通过对实验现象和数据的分析可以得出的结论是；平面镜所成的像与物体关于镜面_____．
（4）移去蜡烛B，在其位置上竖立光屏，在光屏上_____（选填“能”或“不能”）承接到蜡烛A的像．
（5）将蝶烛远离玻璃板移动一段距离，蜡烛的像的大小将_____（填“变大”、“变小”或“不变”）
（6）实验过程中同学们体会到用玻璃板代替平面镜成像虽没有平面镜成像清晰，但能透过玻璃板观察到蜡烛_____（填“A“或“B”）便于确定像的位置，这是本实验成功的关键．
21．为了探究声音产生的原因,小明和小丽一起做了几个实验：小明把手放在喉咙处,大声讲话,感觉喉头振动了；小丽把发声的音叉放在水中,可以激起水花．
通过对上面的种种实验现象的分析,能得出声音是由______产生．小华同学,用手敲鼓,他知道声音是由鼓面的______发出的,但是他看到鼓面几乎没有什么异样为了使看到的实验现象更明显,他在鼓面上撒些小纸团,撒小纸团目的是______．小明、小丽等同学在探究上述问题之后,又提出这样一个问题：声音是怎样从发声物体传播到远处的？针对这一问题,他们经过认真地思考,提出了两种猜想：
①声音要传播出去,需要别的物质做媒介；
②声音要传播出去,不需要什么物质做媒介．
究竟哪一种猜想是正确的呢？小明他们进行了如下的实验：
把正在响铃的手机放在玻璃罩内,再逐渐抽出玻璃罩内空气的过程中,会听到铃声逐渐______．
再打开阀门,让空气逐渐进入玻璃罩内,又会听到铃声逐渐______．
推理过程：玻璃罩内空气越少,传出的声音越______,如果玻璃罩内抽成真空后,就听不到手机响铃的声音了．
结论：______．
由此现象可以推得猜想______是正确的．
22．小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
分析图甲、乙、丙，说明浮力的大小与_____有关．为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用图_____的装置来进行操作．为了探究浮力大小与液体的密度有无关系，可选用图_____的装置来进行操作．物体在盐水中受到的浮力是_____N．
五、计算题（本大题共2小题，共13分）
23．质量为6千克，体积为2×10﹣3米3的物块，求它的密度ρ。
24．如图所示，电源电压恒定，小灯泡标有“6V，3W”的字样，当开关闭合，小灯泡正常发光，电流表示数为0.6A．忽略温度对灯丝电阻的影响，请通过计算回答：
⑴小灯泡正常发光时的电流是多大？
⑵ 电阻R的阻值为多大？
⑶通电1min内，定值电阻R产生的热量．
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示，设闭合电路中的电流为I，外部电路的等效电阻为R，电源内部电阻为r(r为定值)，电源电动势为E，根据串联电路电压特点有E=IR+Ir。现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC、BC两直线所示。
电压表V1、V2的示数与电流表A的示数的变化图线分别为(丙)图中的哪一条?并加以说明。 请你计算出变阻器的总电阻R1的大小。
小贴士
电源两极间存在电压。实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E”
表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
26．药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需．如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示．
观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________．上述高火加热过程中，1kg药液所吸收的热量是多少_______？（）分析电路可知：当接2，同时断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时应接____________，同时____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？
27．无人机航拍影像具有高清晰、高现实性的优点．下表是某小型无人机的部分参数：
（电池容量＝放电电流×放电时间，例如，1mAh是指以1mA的电流能连续工作lh．帧/秒是指每秒拍摄的画面数）．
（1）人们是利用遥控器通过_____传输信息操控无人机的，其有效操控距离至少为_____km．
（2）小轿车在高速公路上限速120km/h．如图甲所示，交警部门利用无人机进行高速公路通行情况的实时监测．一辆小轿车在通行0.5m的过程中，高速摄像机拍摄帧数为110帧，据此判断小轿车是否超速？_____（是/否）．
（3）如图乙，是无人机竖直向上运动的v﹣t图象，由图象可知，在0～5s内，无人机受到的升力_____（＞/＝/＜）重力．
（4）电动机是控制无人机飞行状态的关键动力设备，当它正常工作时，12s内消耗的电能是_____J．已知电动机消耗的功率是电源总功率的50%，则无人机在空中以额定功率飞行的时间不能超过_____h．
（5）为增大小型无人机的巡航时间，请从研制方面，提出一条合理化建议：_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
调节音量时，扬声器的振幅发生改变，所以发出声音的响度发生改变．
2、B
【解析】
用手捏开夹子时，夹子的手柄部分比较长，在使用的过程中动力臂大于阻力臂，所以是省力杠杆．
夹子夹住物品时，钢圈产生的力是动力，被夹物体产生的力是阻力，夹子的转轴处是支点，阻力臂大于动力臂，所以是费力杠杆．
故B正确．
3、A
【解析】
【解答】解：由s﹣t图象可知， vavbvc；t＝5s时，a、b、c 通过的路程分别约为1m、2.5m、5m 所以sa﹣sb2m，sa﹣sc2m，sb﹣sc2m；由题目条件知，甲的速度大于乙的速度，运动5s甲、乙间的距离大于2m；可判断，甲的s﹣t图象一定是图线a；乙可能是图线b，也可能是图线c；故选：A。
点睛：根据s﹣t图象找出同一时刻a、b、c对应的路程，然后由速度公式判断三图象对应速度的大小关系；由图象判断5s内，三图象的路程差；根据图象a、b、c的速度及它们5s的路程差，根据题意选择答案。
4、B
【解析】
因为C铝>C铜，由可知初温相同，质量相同的铝块和铜块放出相同的热量后，铝的温度比铜高，所以内能将由铝转移给铜；；
故选B．
5、A
【解析】
A．家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大，故A符合题意；
B．由I＝可知，总电流变小，故B不符合题意．
C．由P＝UI可知，电路的总功率变小，故C不符合题意；
D．由于总功W＝Pt，总功率变小，而时间未知，所以无法比较电路的总功变化，故D不符合题意；
6、B
【解析】
由图可知，鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，
因为F浮＝G排＝m排g，浮力相同，所以鸡蛋排开盐水的质量相同。因为ρ液＞ρ物时物体漂浮，ρ液＝ρ物时物体悬浮，所以乙杯中盐水的密度大于甲杯中盐水的密度，因为p＝ρgh，且两杯中液面相平，所以乙杯底压强大于甲杯底压强。
7、B
【解析】
A、可见光是一种电磁波，故A错误；
B、迅速变化的电流周围会产生电磁波，故B正确；
C、电磁波不只用来通信，还可以传递能量，例如微波炉就是利用了电磁波传递能量，故C错误；
D、电磁波在真空中的传播速度为3×108 m/s，等于光速，故D错误。
二、填空题（本大题7小题，共21分）
8、信息并联
【解析】
红灯亮时，系统会发出语音来警示行人，这主要是应用了声音可以传递信息；根据交通信号灯工作时的常识知，红灯亮时，绿灯不亮，红绿灯交替工作，且它们工作时互不影响，故是并联关系。
9、1.2×103 0.6×104
【解析】
由图象可知，该液体25cm深处的压强为3000Pa，
则根据p＝ρgh可得，该液体的密度为：
ρ＝＝＝1.2×103kg/m3；
该液体50cm深处的压强为：
p′＝ρgh′＝1.2×103kg/m3×10N/kg×0.5m＝0.6×104Pa．
10、热(永不停息地无规则) 扩散 增大；
【解析】
闻到茶水的清香，是茶叶的清香分子，扩散到空气当中的现象，这是因为分子在永不停息地做无规则运动；在沏茶过程中，茶叶的温度增大，内能增大；
11、电流的磁效应 法拉第 发电
【解析】
丹麦物理学家奥斯特1820年发现了电流的磁效应；英国物理学家法拉第发现了电磁感应现象，进一步提示了电和磁的联系，导致了发电机的发明。
12、2098
【解析】
电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．
【详解】
电阻箱的示数：R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．
13、可再生 电能
【解析】
风能是能够源源不断的从自然界得到的能源，是可再生能源；电能无法从自然界直接获取，必须通过一次能源的消耗才能得到的能源故叫二次能源。
14、空气音色
【解析】
声音传播需要介质，气体、液体和固体都可以传递声音；声音有三个特性：音调、响度和音色，不同发声体，声音的音色是不同的，据以上内容即可解答．
【详解】
声音传播需要介质，气体、液体和固体都可以传递声音，乐器演奏可以发出动听的乐音，通过空气传入人耳朵的；声音有三个特性：音调、响度和音色，不同的发生体，发出声音的音色是不同的，所以根据声音的音色不同区分出不同乐器声．
本题考查的是声音的传播条件和声音的特性，属于基础题目，比较简单．
三、作图题（共7分）
15、
【解析】
因为平面镜成像的特点是：像与物关于平面镜对称，所以，先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如下图：
本题考查的是平面镜成像的相关作图，在作出物体在平面镜中所成的像时，要先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像．
16、见解析所示
【解析】
对于电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头”．而对于插座的接线方法是要求“左零右火”，三孔插座还要求中接地．如图所示：
17、
【解析】
此滑轮组承担物重的绳子的段数为：n===3.8≈4，同时用力方向向下，作图如下：
四、实验题（本大题共5小题，共20分）
18、5 移动滑片，多测几组电流表和电压表的数值 电压表、电流表的量程选择偏大
【解析】
（1）电压表的示数为1.6V，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.32A，由欧姆定律，．
（2）实验中，为了减小误差，应多次测量取平均值，故小明还需进行的操作是：移动滑片，多测几组电流和电压的数值．
（3）电源由两节新干电池串联而成，电源电压为3V，故电压表应选用小量程即可，待测电阻阻值为10Ω左右，由欧姆定律，知当滑动变阻器接入最小时电路电流最大，故电路的最大电流为：，故电流表选用小量程，则其中的错误或不妥之处是：电压表、电流表的量程选择偏大．
19、6 保温瓶的水温下降快慢与保温瓶内热水质量有关，质量越大，温度下降越慢 用同一个保温瓶装不同质量的水，在其它条件相同的情况下观察水温的变化
【解析】
（1）分析表中温差一栏的数据找到温差与其它保温瓶中的温度变化情况明显不一致的保温瓶；（2）分析其它7组数据温差随质量变化的关系得出结论；（3）根据控制变量法，除控制水的初温、环境温度相同外，还应控制保温瓶的保温效果一致．
【详解】
(1)由表中温差一栏的数据，第6号保温瓶温差为50℃与其它保温瓶中的温度变化情况明显不一致．
(2)去掉这个保温瓶的实验数据，比较其它水的质量和温差可看出，保温瓶内水的质量越小，温差越大，水的末温越低，即保温瓶的水温下降快慢与保温瓶内热水质量有关，质量越大，温度下降越慢；
(3)为研究保温瓶内的水温下降快慢可能与保温瓶中盛热水的质量多少有关，应控制其它条件相同，只改变水的质量，除保证题中的其它条件相同外，还应使用同一个保温瓶，以保证瓶的保温效果一样；所以，这个实验应作的改进：用同一个保温瓶装不同质量的水，在其它条件相同的情况下观察水温的变化
故答案为(1)6;(2)保温瓶的水温下降快慢与保温瓶内热水质量有关，质量越大，温度下降越慢；(3)用同一个保温瓶装不同质量的水，在其它条件相同的情况下观察水温的变化．
20、不需要 为验证物像的大小关系 对称 不能 不变 B
【解析】
（1）根据题意知道，放置蜡烛B的目的是为了与竖立在玻璃板前面点燃的蜡烛的像能完全重合，所以，实验过程中蜡烛B不需要点燃；
（2）将另一只未点燃同样的蜡烛放在平板玻璃板后面，即选用两个完全相同蜡烛，是为了验证物像的大小的关系；
（3）通过对实验现象和数据的分析得出结论是：平面镜所成的像与物体关于镜面对称；
（4）移去蜡烛B，在其位置上竖立光屏，由于平面镜所成的是虚像，所以在光屏上不能承接到蜡烛A的像；
（5）平面镜成像特点之一是：物像等大，即平面镜成像的大小与物距无关，所以，将蜡烛远离玻璃板移动一段距离，蜡烛的像的大小将不会变化；
（6）实验过程中同学们体会到：用玻璃板代替平面镜成像虽没有平面镜清晰，但能透过玻璃板观察到蜡烛B，便于确定像的位置，这是本实验成功的关键．
21、振动 振动 发声振动转换成鼓面上小纸屑的振动易于观察 减小 变大 小 声音的传播需要介质,真空不能传声 ①
【解析】
(1)[1]讲话是声带的振动，音叉发声使水振动，都能证明声音是由物体振动产生的。
(2)[2]用手敲鼓,声音是由鼓面的振动发出的。
[3]为了使看到的实验现象更明显，在鼓面上撒些小纸团，撒小纸团目的是显示鼓面的振动，这是放大法(转换法)的运用；
(3)[4]a.把正在响铃的手机放在玻璃罩内，再逐渐抽出玻璃罩内空气的过程中，会听到铃声逐渐减弱。
[5]b.再打开阀门，让空气逐渐进入玻璃罩内，又会听到铃声逐渐变大。
[6]c.进一步推理：玻璃罩内空气越少，传出的声音越越小，如果玻璃罩内抽成真空后，就听不到手机响铃的声音了。
[7]d.得出结论：声音不能在真空中传播。
[8]由此现象可以推得猜想“①声音要传播出去，需要别的物质做媒介”是正确的。
22、物体排开液体的体积 丙、丁 丁、戊（或丙、戊） 4.4
【解析】
图甲、乙、丙中，物体浸在水中的体积不同，所受浮力不同．说明浮力的大小与物体排开液体的体积有关．
丙和丁中物体都浸没在水中，但在水中的深度不同，可以探究浮力大小与物体浸没在液体中的深度有无关系．
为了探究浮力大小与液体的密度有无关系，应控制排开液体的体积相同，选择液体密度不同的实验，故可选用丁和戊（或丙和戊）图的装置来进行操作．
比较甲和戊，可知物体在盐水中受到的浮力是F浮=G-F拉=5N-0.6N=4.4N．
五、计算题（本大题共2小题，共13分）
23、3×103kg/m3
【解析】
知道物体的质量和体积，根据求出物体的密度。
【详解】
物体的密度： 。
答：物体的密度为3×103kg/m3。
24、 (1)0.5A (2)60 (4)36J
【解析】
(1)由P=UI可得，小灯泡正常发光时的电流：
IL===0.5A；
(2)当开关闭合, 因小灯泡正常发光，所以,电源的电压U=UL=6V，
电阻R与灯泡L并联，因并联电路中各支路独立工作、互不影响，
所以，通过L的电流不变，因并联电路中干路电流等于各支路电流之和，
所以，通过R的电流：IR=I−IL=0.6A−0.5A=0.1A，因并联电路中各支路两端的电压相等，
所以,由I=可得，电阻R的阻值：R===60Ω；
(3)定值电阻R ,1min产生的热量：Q= =(×60×60s=36J.
六、综合能力题（本大题共3小题，共18分）
25、（1）详见解析（2）
【解析】
根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R1的值；
【详解】
解：电压表V1测电路中电阻R0及R1两端总电压(或电源输出电压)。
（1）BC直线为电压表V1的示数随电流表示数变化的图线，AC直线为电压表V2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I1增大到I4，乙图中电压表V2的示数U0=IR0，可知当电流表A的示数增大时，电压表V2的示数也随着增大：因为E=I(R0+R1)+Ir，已知电源内阻r和电源电压不变，可知当电流I增大时，Ir增大，则I(R0+R1)减小，即电源输出电压减小，所以BC直线为电压表V1的示数随电流表示数变化的图线。
（2）当滑动变阻器取最大值时，电路中电流最小为I1，电压表V1的示数为U5,则
外部电路的等效电阻为，
当滑动变阻取最小值时，电路中电流最大，电压表V2的示数为U4，电流表示数为I4，则
，
所以变阻器的总电阻：。
26、高 3.36J 1 断开 80W
【解析】
（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm可知前半段药液吸收的热量少，由可知，后前半段的加热效率比前半段的加热效率高；
1kg药液所吸收的热量：Q=c药液m4.2J/（kg）1kg(98)=3.36J.
当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；
（2）当接1，同时断开时，电路中R1、R2串联，电路中电阻最大，由P=可知此时电功率较小，处于小功率保温状态；
由题知．R1的电功率：P1=P加热P文火=500W则R1的阻值：R1=121，文火萃取阶段时，只有R2连入电路，功率为100W，即P2=可得R2484，额定保温功率：P保温80W．
27、电磁波 5 是 ＞ 240 1.5 减轻无人机的质量
【解析】
（1）人们是利用遥控器通过电磁波传输信息来操控无人机的；由图表中数据可知，最大飞行半径为5km，故有效操控距离至少为5km；
（2）高速摄像机拍摄1帧画面需要的时间
高速摄像机拍摄帧数为110帧所需的时间：t＝110×＝0.01s，
小轿车的速度：小轿车已经超速．
（3）分析图乙可知，由图象可知，在0～5s内，无人机做加速运动，则无人机处于非平衡状态，升力大于重力；
（4）无人机飞行状态正常工作时，12s内消耗的电能：W＝Pt＝20W×12s＝240J；
无人机电源的总能量：W总＝UIt＝24V×2.5A×1×3600s＝216000J；
电动机消耗的能量是电源总能量的50%：W′＝50%W总＝50%×216000J＝108000J，
由可得，无人机在空中以额定功率飞行的时间：
（5）为增大小型无人机的巡航时间，可以减轻无人机的质量，减小工作功率，增大电能储备等．
保温瓶编号
1
2
3
4
5
6
7
8
装入水的质量/kg
2.0
1.9
1.8
1.7
1.6
1.5
1.4
1.3
水温
初温/
98
98
98
98
98
98
98
98
末温/
84.5
84
83
81.5
79
48
76.5
74
8小时后的温差/
13.5
14
15
16.5
19
50
21.5
24
参数名称
最大飞行半径/km
最大巡航速度km/h
电池电压/V
电池容量/mAh
电动机额定功率/W
拍摄速度/帧/秒
数据
5
50
24
2500
20
11000
