2026年中考物理一轮复习重难专项八 动态电路的定量计算课件

这是一份2026年中考物理一轮复习重难专项八 动态电路的定量计算课件，共37页。

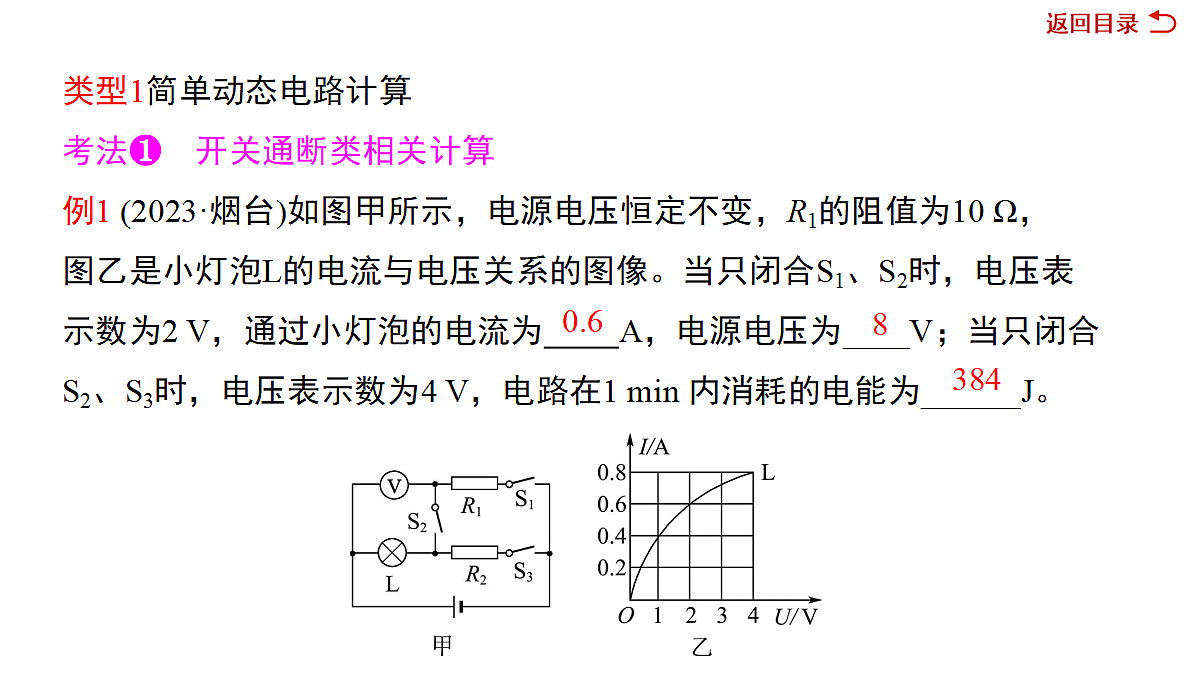

类型1简单动态电路计算考法❶　开关通断类相关计算例1 (2023·烟台)如图甲所示，电源电压恒定不变，R1的阻值为10 Ω，图乙是小灯泡L的电流与电压关系的图像。当只闭合S1、S2时，电压表示数为2 V，通过小灯泡的电流为 A，电源电压为____V；当只闭合S2、S3时，电压表示数为4 V，电路在1 min 内消耗的电能为______J。

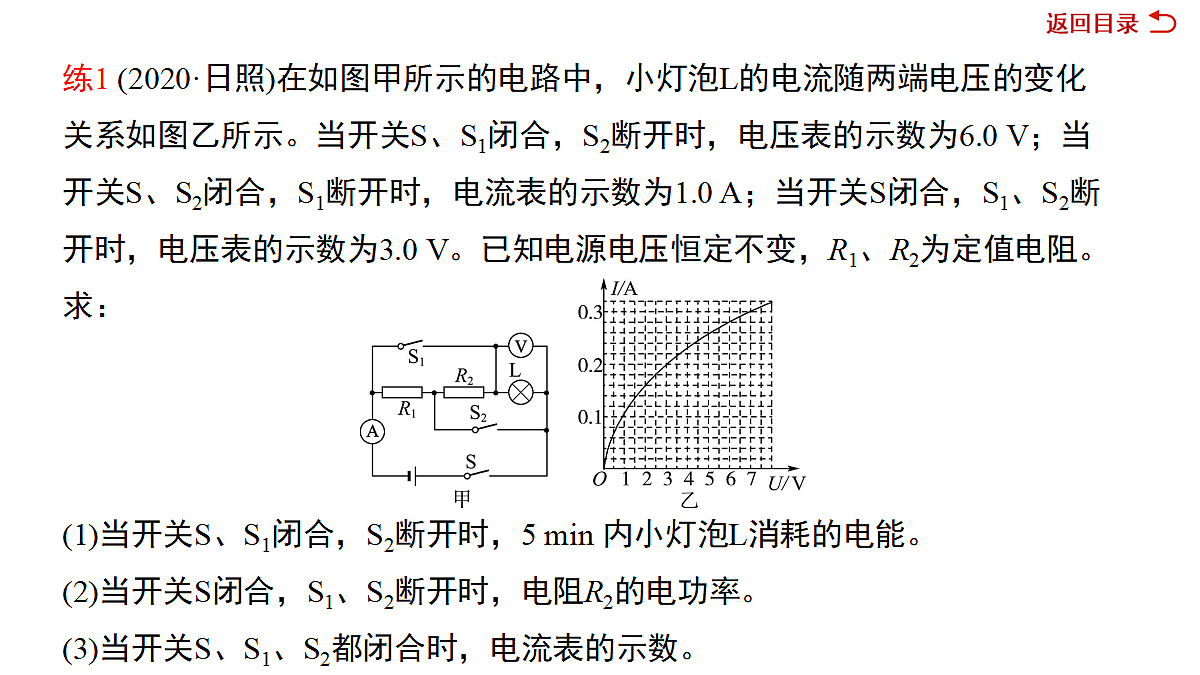

练1 (2020·日照)在如图甲所示的电路中，小灯泡L的电流随两端电压的变化关系如图乙所示。当开关S、S1闭合，S2断开时，电压表的示数为6.0 V；当开关S、S2闭合，S1断开时，电流表的示数为1.0 A；当开关S闭合，S1、S2断开时，电压表的示数为3.0 V。已知电源电压恒定不变，R1、R2为定值电阻。求：(1)当开关S、S1闭合，S2断开时，5 min 内小灯泡L消耗的电能。(2)当开关S闭合，S1、S2断开时，电阻R2的电功率。(3)当开关S、S1、S2都闭合时，电流表的示数。

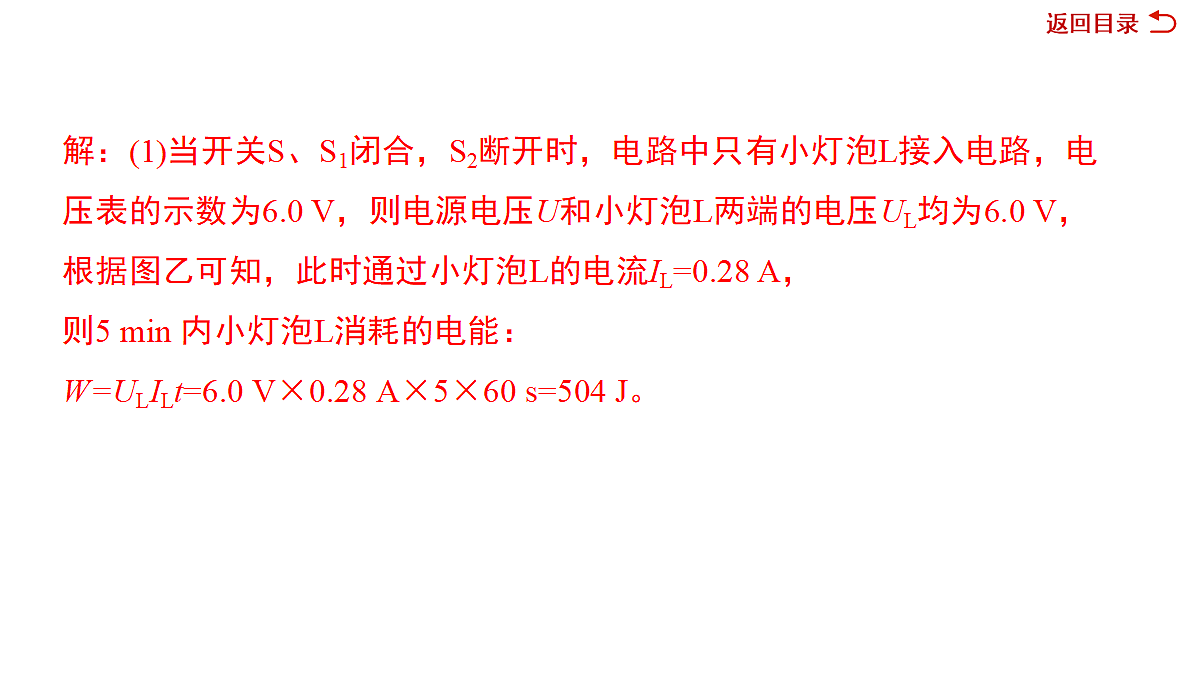

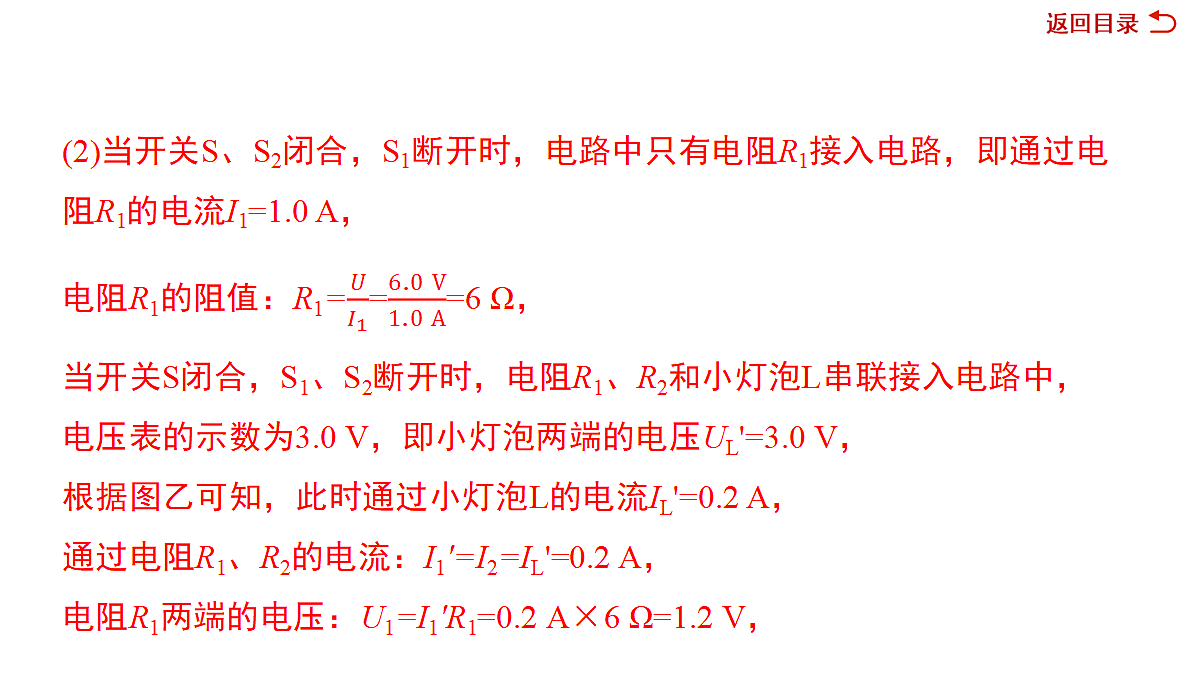

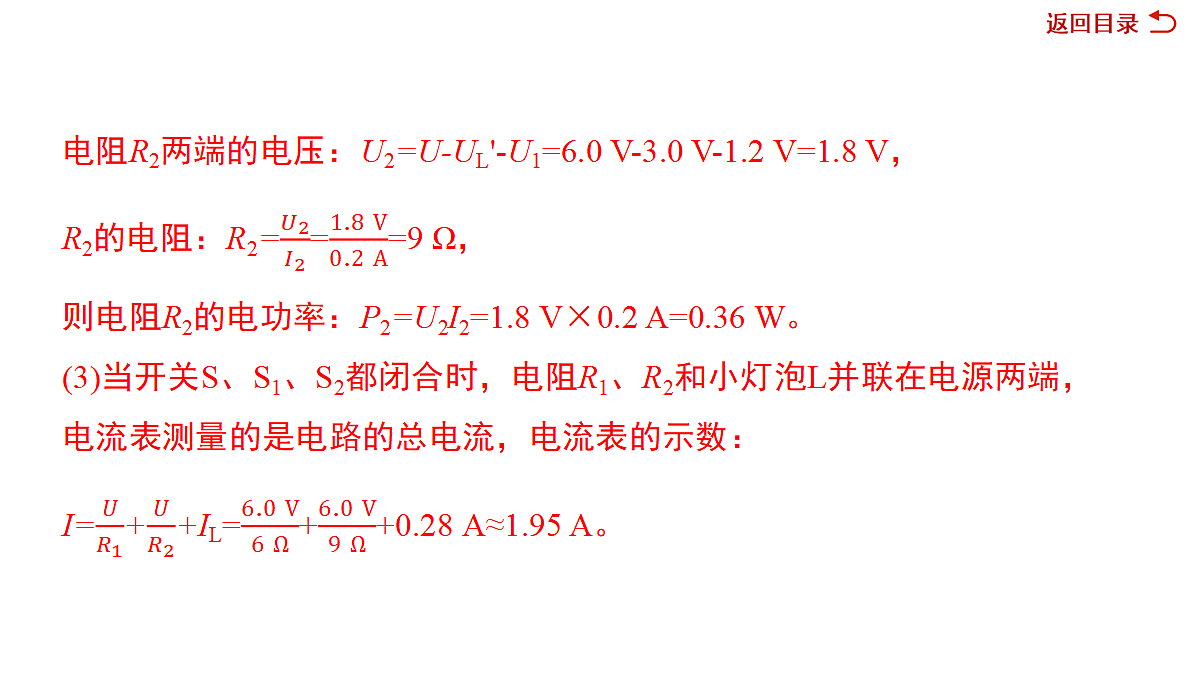

解：(1)当开关S、S1闭合，S2断开时，电路中只有小灯泡L接入电路，电压表的示数为6.0 V，则电源电压U和小灯泡L两端的电压UL均为6.0 V，根据图乙可知，此时通过小灯泡L的电流IL=0.28 A，则5 min 内小灯泡L消耗的电能：W=ULILt=6.0 V×0.28 A×5×60 s=504 J。

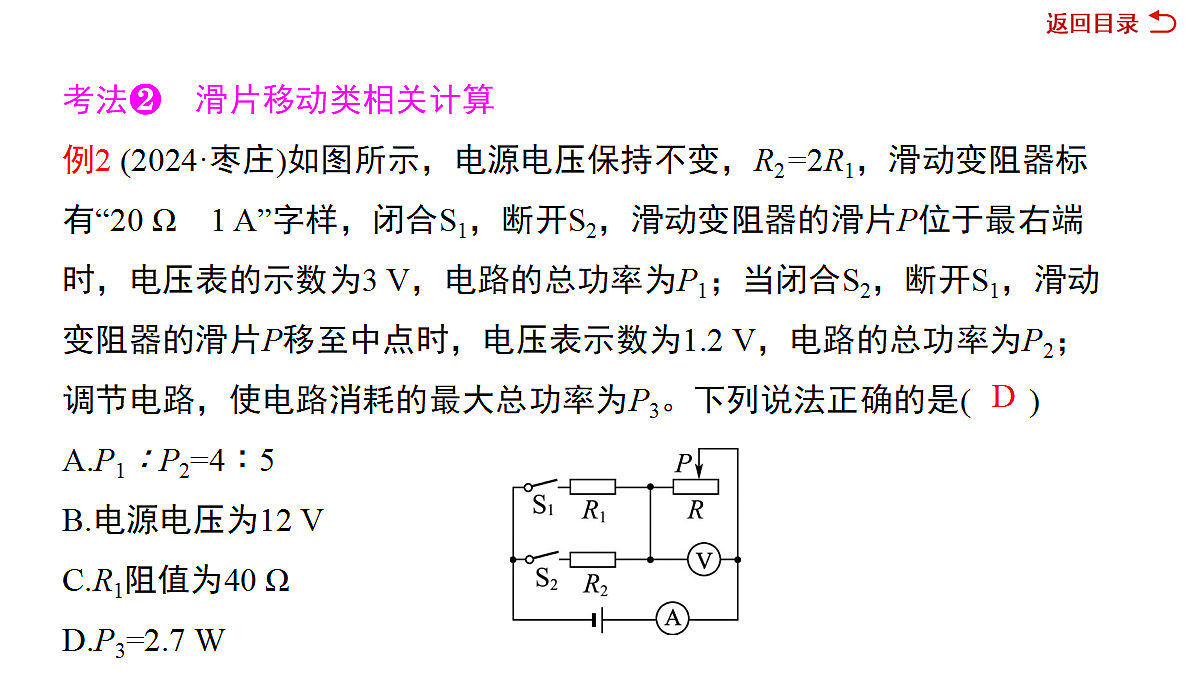

考法❷　滑片移动类相关计算例2 (2024·枣庄)如图所示，电源电压保持不变，R2=2R1，滑动变阻器标有“20 Ω　1 A”字样，闭合S1，断开S2，滑动变阻器的滑片P位于最右端时，电压表的示数为3 V，电路的总功率为P1；当闭合S2，断开S1，滑动变阻器的滑片P移至中点时，电压表示数为1.2 V，电路的总功率为P2；调节电路，使电路消耗的最大总功率为P3。下列说法正确的是(　 )　　　　　　　　　　　　A.P1∶P2=4∶5B.电源电压为12 VC.R1阻值为40 ΩD.P3=2.7 W

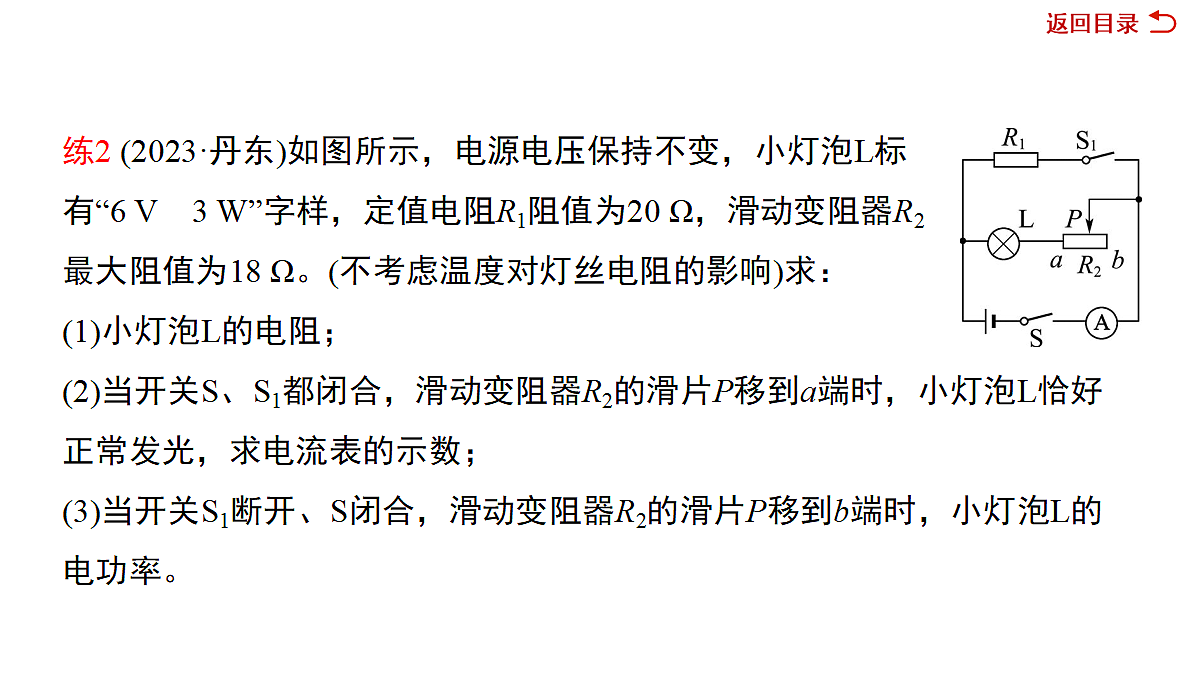

练2 (2023·丹东)如图所示，电源电压保持不变，小灯泡L标有“6 V　3 W”字样，定值电阻R1阻值为20 Ω，滑动变阻器R2最大阻值为18 Ω。(不考虑温度对灯丝电阻的影响)求：(1)小灯泡L的电阻；(2)当开关S、S1都闭合，滑动变阻器R2的滑片P移到a端时，小灯泡L恰好正常发光，求电流表的示数；(3)当开关S1断开、S闭合，滑动变阻器R2的滑片P移到b端时，小灯泡L的电功率。
类型2比值类动态电路计算例3 (2023·广元)如图甲所示的电路，电源电压不变，R1是定值电阻，通过R2的电流与R2两端的电压关系如图乙所示。当M、N都是电流表，且S1闭合、S2断开时，M的示数为0.4 A，电路的总电阻为R'；当M、N都是电压表，且S1、S2都闭合时，N的示数为2 V，电路的总电阻为R″。下列说法正确的是(　 )A.电阻R1的阻值为15 ΩB.R'∶R″=6∶25C.当M、N都是电压表，S1、S2都闭合时，R1与R2的功率之比为1∶3D.当M、N都是电流表，只闭合S1时、M、N两表示数之比为3∶5
练3 (2020·济宁)如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯泡均发光，两电表指针偏转角度相同。断开开关S1，在甲、乙位置分别接另一种电表，闭合开关S1和S2，两灯泡均发光，则此时两电表示数之比为________，灯泡L1与L2的电功率之比为________。
类型3极值、范围类动态电路计算考法❶　纯电路类相关计算例4 【类题整合】 如图所示，电源电压恒为4.5 V，电流表的量程为0～0.6 A，电压表的量程为0～3 V，滑动变阻器的规格为“20 Ω　1 A”，小灯泡上标有“2.5 V　1.25 W”字样。闭合开关，在保证电路元件安全的情况下(不考虑灯丝电阻变化)，移动滑动变阻器滑片P，求：
(1)电流表示数的变化范围；(2)电压表示数的变化范围；(3)滑动变阻器的阻值的变化范围；(4)小灯泡消耗电功率的变化范围；(5)电路消耗的总功率的变化范围；(6)滑动变阻器消耗电功率的变化范围。
(4)当小灯泡正常发光时，小灯泡消耗的电功率最大：PLmax=P额=1.25 W，当电压表示数最大Umax=3 V时，小灯泡消耗的电功率最小：PLmin=ULImin=1.5 V×0.3 A=0.45 W，故小灯泡消耗电功率的变化范围为0.45～1.25 W。(5)当小灯泡正常发光时，电路消耗的总功率最大：Pmax=UImax=4.5 V×0.5 A=2.25 W，当电压表示数最大Umax=3 V时，电路消耗的总功率最小：Pmin=UImin=4.5 V×0.3 A=1.35 W，故电路消耗的总功率的变化范围为1.35～2.25 W。
练4 (2023·潍坊)(多选)某同学连接了如图所示电路，电源电压恒为18 V，电压表量程为“0～15 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“100 Ω　1 A”，小灯泡标有“6 V　3 W”字样。不考虑灯丝电阻的变化，在确保电路安全的情况下，下列说法正确的是(　 )A.电路允许通过的最大电流是0.5 AB.电压表示数的变化范围是 3～6 VC.小灯泡消耗电功率的最小值是0.75 WD.滑动变阻器允许接入电路的阻值范围是24～100 Ω
考法❷　图像类相关计算例5 (2022·枣庄)如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器。当滑片P由滑动变阻器b端移动到a端的过程中，分别测出几组对应的电压值和电流值，通过计算得出滑动变阻器对应的电功率P，并画出滑动变阻器的电功率P和电流I的关系图像，如图乙所示。求：(1)滑动变阻器的最大阻值。(2)R0的阻值和电源电压。(3)整个电路消耗的最小电功率和最大电功率之比。
练5 (2024·滨州)为研究调光灯的工作原理，某小组设计了如图甲所示的模拟电路进行探究。已知灯泡L标有“12 V　12 W”字样，电源电压恒定不变。在保证电路安全的情况下，通过调节滑动变阻器，分别记录三个电表的示数，并将电表示数绘制成如图乙所示的关系图像，求：(1)灯泡L正常发光时的电流。(2)灯泡L正常发光10 s消耗的电能。(3)电源电压。(4)滑动变阻器阻值的变化范围。
类型4实际应用类动态电路计算例6 (2023·枣庄)体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5 Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6 A，踏板重不计。求：
(1)闭合开关S，当体重计空载时，电路中的电流为0.12 A，电源电压为多少；(2)当体重计示数为600 N时，R0消耗的电功率为多少；(3)此体重计所能测量的最大体重为多少。
练6 【新题型·实际应用】(2025·济宁)医院里利用高温高压蒸汽消毒锅对器械进行消毒，不同的器械所要求的温度、压强不同，如图为自动测量锅内温度、气压的电路原理图(虚线框内为锅内部分)，电源电压恒为6 V。
按要求回答下列问题：(1)若对总质量为10 kg、初温为15 ℃的钢制器械进行消毒，消毒温度达到115 ℃时，求器械吸收的热量。[c钢=0.46×103 J/(kg·℃)](2)R1为阻值随所受压强大小而变化的可变电阻，其阻值与气压的关系如表1所示，A1为显示锅内气压大小的仪表(实质是电流表)。当锅内气压等于1 atm(1 atm=1个标准大气压)时，A1显示的气压为0，则气压表零刻度线应标在电流表A1刻度盘的多少mA处？
(3)R2为阻值随温度而变化的可变电阻，其阻值与温度的关系如表2所示，A2为显示温度的仪表(实质是电流表)。当A1显示气压大小为1.4 atm、A2显示温度为110 ℃时，求电路的总功率。表1
