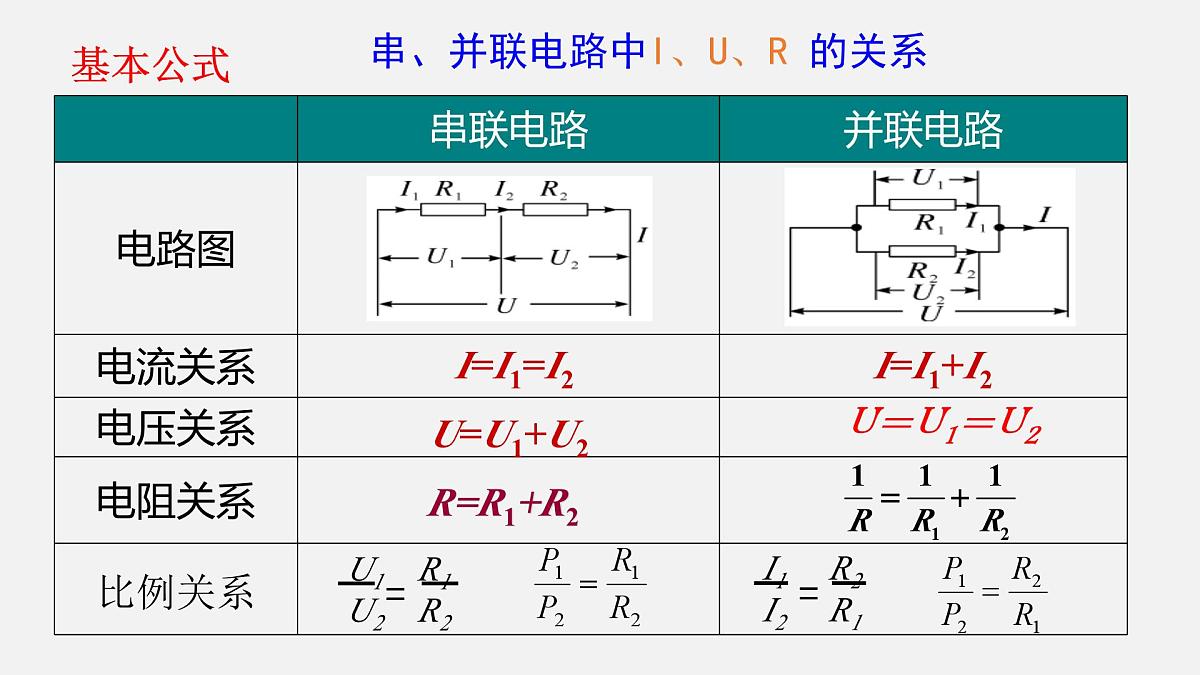

串、并联电路中I、U、R 的关系

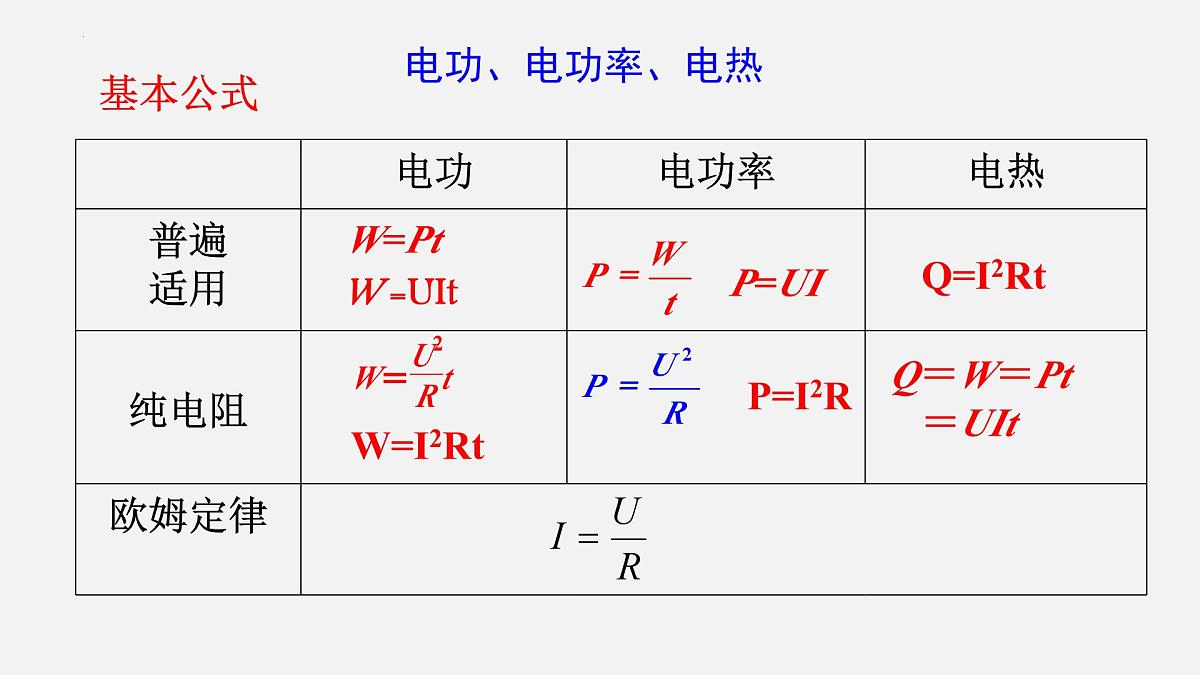

Q＝W＝Pt ＝UIt

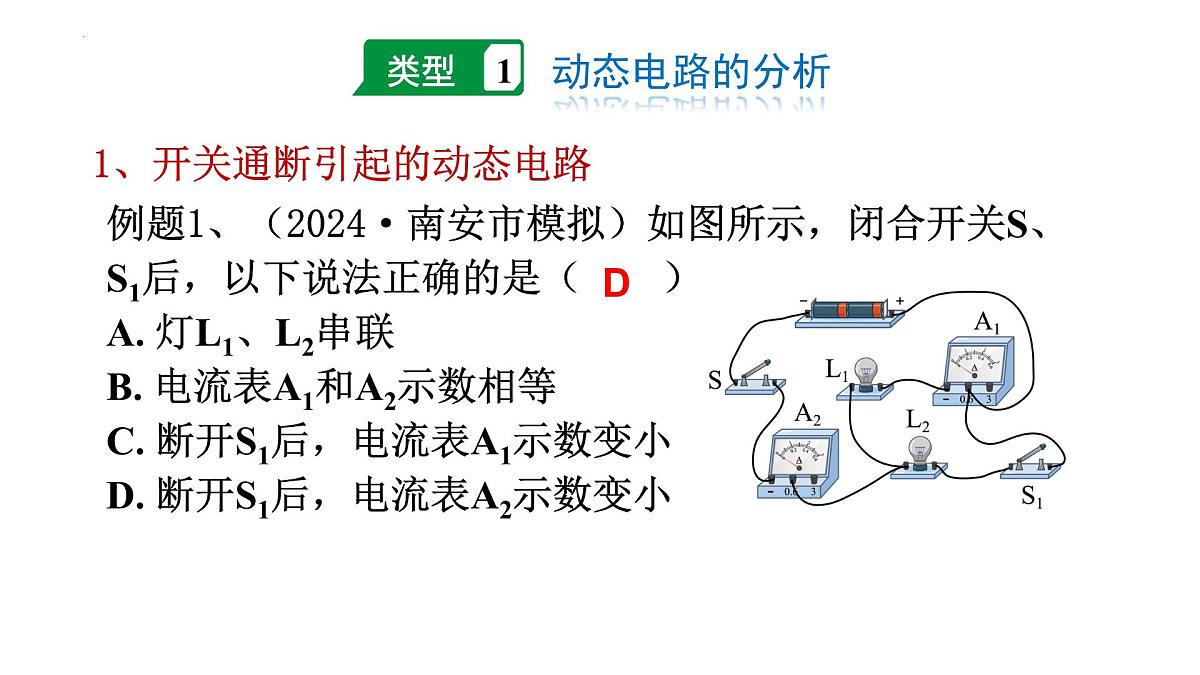

1、开关通断引起的动态电路
例题1、（2024·南安市模拟）如图所示，闭合开关S、S1后，以下说法正确的是（ ）A. 灯L1、L2串联B. 电流表A1和A2示数相等C. 断开S1后，电流表A1示数变小D. 断开S1后，电流表A2示数变小

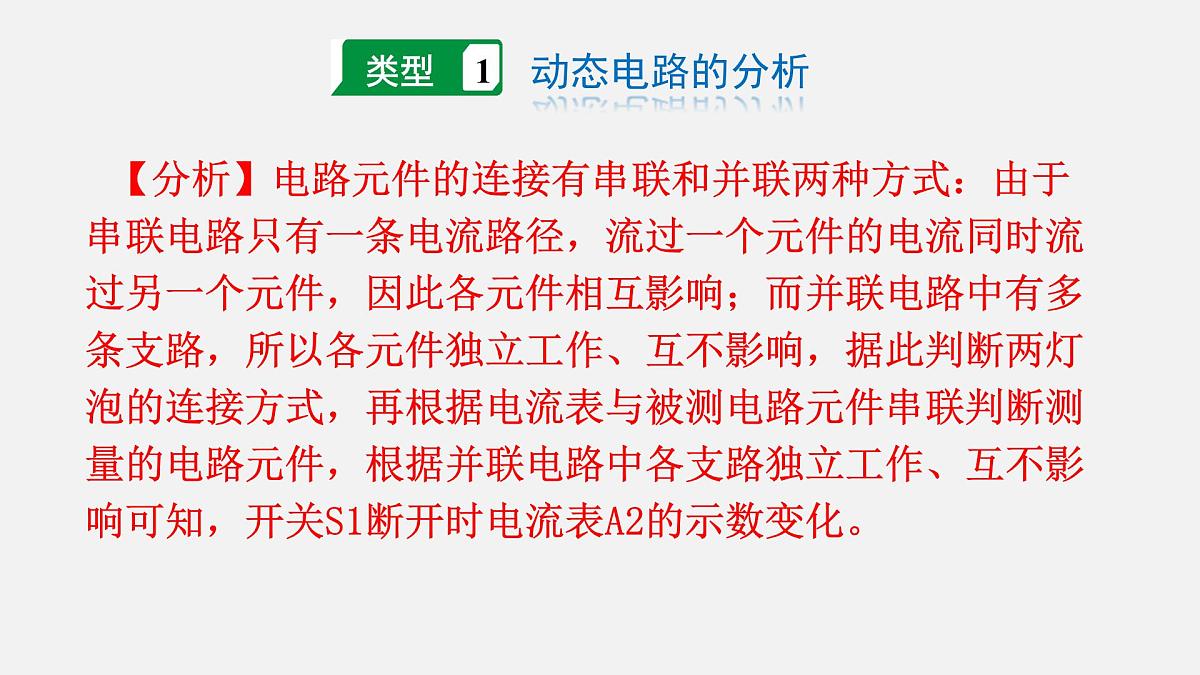

【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响，据此判断两灯泡的连接方式，再根据电流表与被测电路元件串联判断测量的电路元件，根据并联电路中各支路独立工作、互不影响可知，开关S1断开时电流表A2的示数变化。

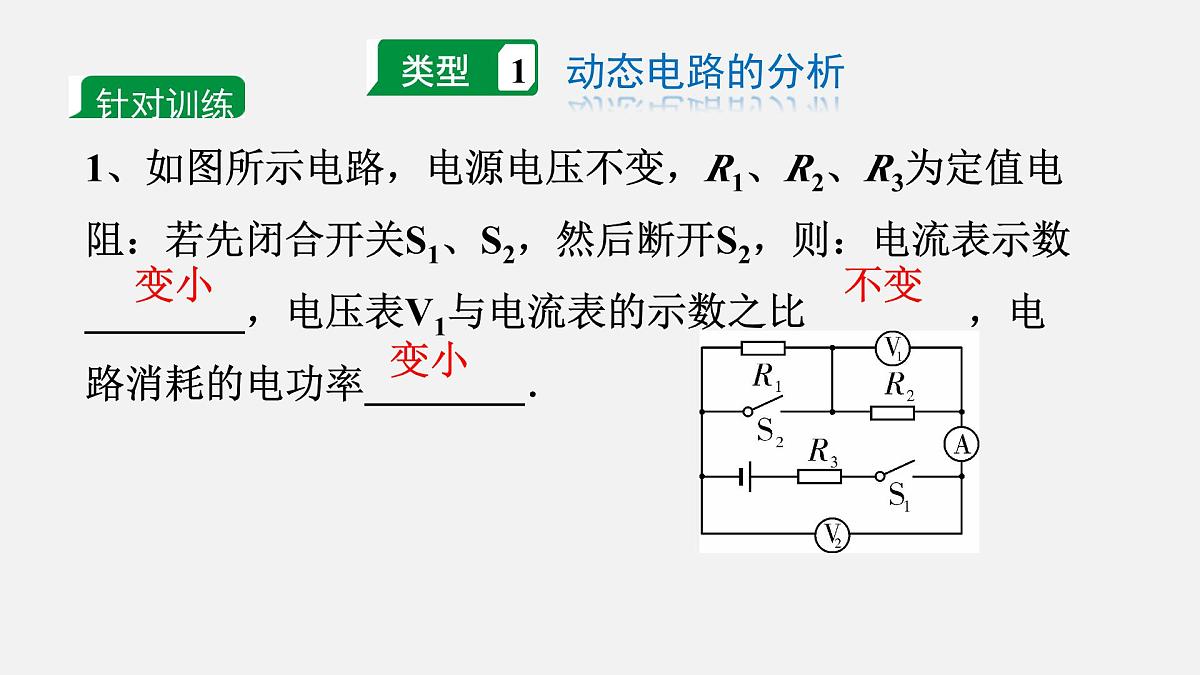

1、如图所示电路，电源电压不变，R1、R2、R3为定值电阻：若先闭合开关S1、S2，然后断开S2，则：电流表示数________，电压表V1与电流表的示数之比________，电路消耗的电功率________．

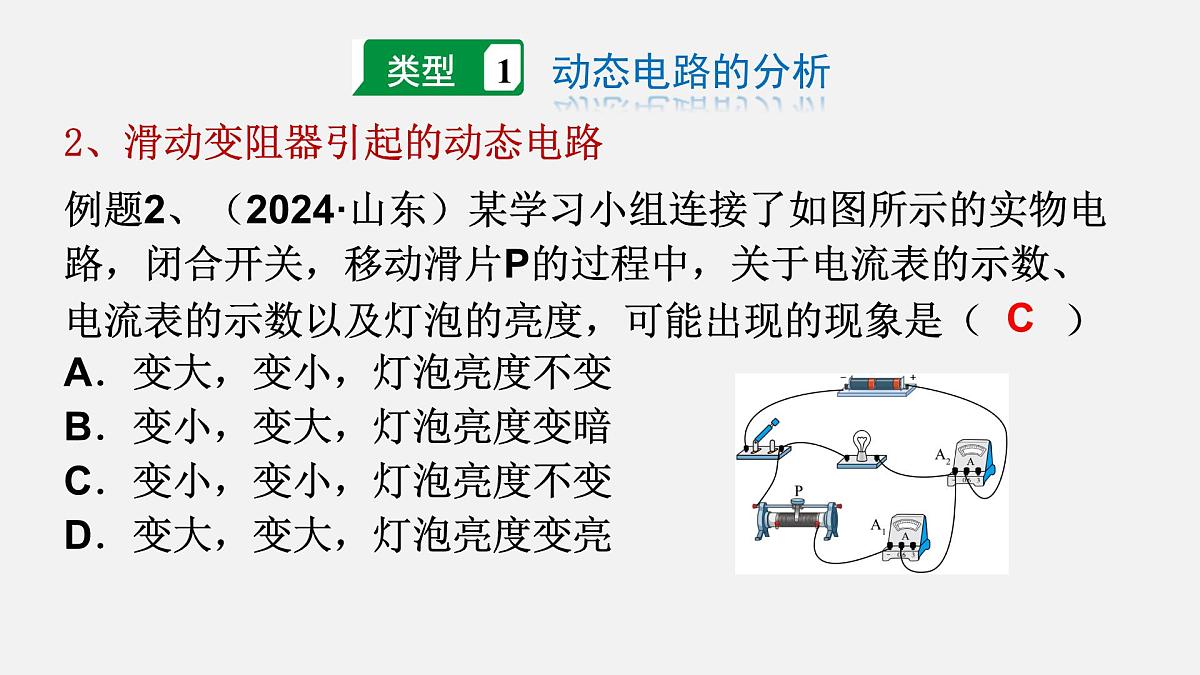

例题2、（2024·山东）某学习小组连接了如图所示的实物电路，闭合开关，移动滑片P的过程中，关于电流表的示数、电流表的示数以及灯泡的亮度，可能出现的现象是（　　）A．变大，变小，灯泡亮度不变B．变小，变大，灯泡亮度变暗C．变小，变小，灯泡亮度不变D．变大，变大，灯泡亮度变亮
2、滑动变阻器引起的动态电路

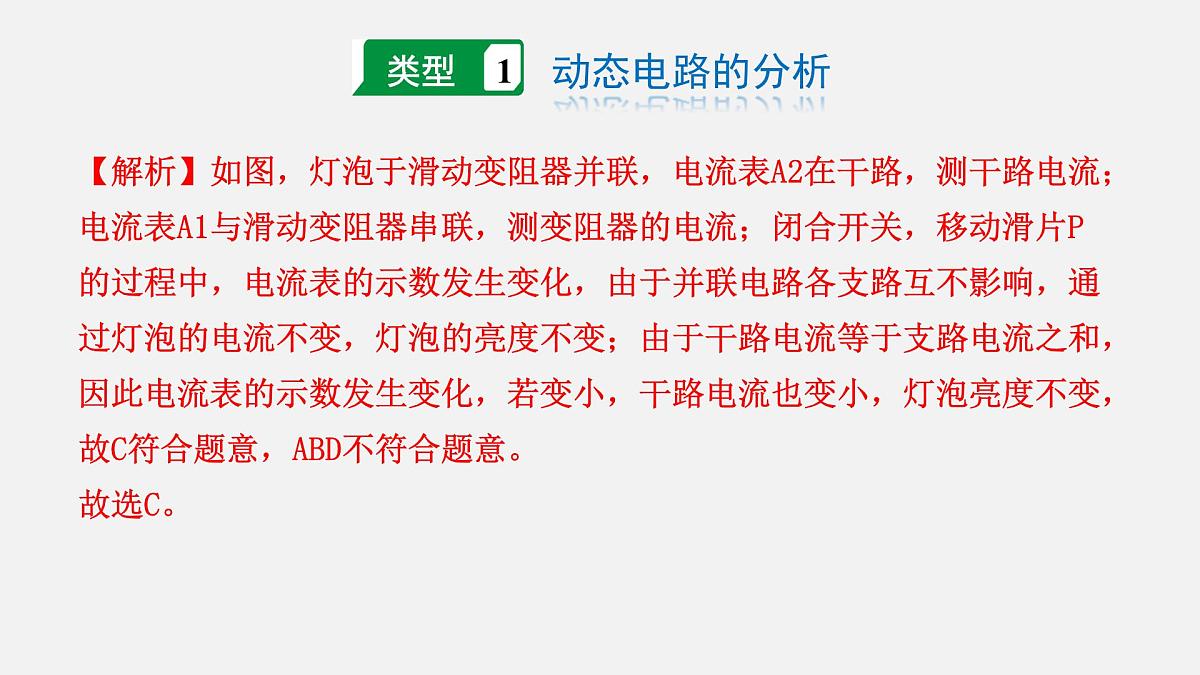

【解析】如图，灯泡于滑动变阻器并联，电流表A2在干路，测干路电流；电流表A1与滑动变阻器串联，测变阻器的电流；闭合开关，移动滑片P的过程中，电流表的示数发生变化，由于并联电路各支路互不影响，通过灯泡的电流不变，灯泡的亮度不变；由于干路电流等于支路电流之和，因此电流表的示数发生变化，若变小，干路电流也变小，灯泡亮度不变，故C符合题意，ABD不符合题意。故选C。
例3.（2024·陕西）小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图所示。闭合开关S，关于该台秤的分析正确的是（   ）A．保持阻值不变，被测物体质量变小时，电路中电流变大B．保持阻值不变，被测物体质量变大时，电压表示数变小C．若需要使台秤的分度值变小，可以将滑片向左滑动D．若台秤测量值偏小，可以将滑片向右滑动进行校准
【解析】分析电路可知，闭合开关S后，R1、R2串联，被测物体质量变大时，滑片向下移动，电压表所测上半段电阻丝的电阻变大，由串联电路的分压规律可知，此时电压表的示数变大。若台秤测量值偏小，根据串联电路分压规律可知，可以将滑片向右滑动进行校准，这时R2连入电路的电阻变小，R1两端的电压变大，台秤的测量值会变大，故D正确。
2、（2024·湖北武汉）如图是一种测定油箱内油量的装置其中R是滑动变阻器的电阻片，杠杆的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端之间滑动。下列说法错误的是（    ）A．定值电阻和滑动变阻器是串联的B．油量减少时，滑动变阻器接入电路的电阻变大C．油量增加时，电流表示数变大D．油箱中没有油时，电流表示数为零
例题4、（2024·山东）某学习小组连接了如图所示的实物电路，闭合开关，移动滑片P的过程中，关于电流表的示数、电流表的示数以及灯泡的亮度，可能出现的现象是（　　）A．变大，变小，灯泡亮度不变B．变小，变大，灯泡亮度变暗C．变小，变小，灯泡亮度不变D．变大，变大，灯泡亮度变亮
3、敏感电阻引起的动态电路
【解析】由电路图可知，两电阻串联，电压表测量R0两端的电压，电流表测电路中的电流。闭合S，当所测二氧化碳浓度增大时，气敏电阻R1的阻值减小，电路中的总电阻减小，电路中的电流变大，即电流表的示数变大；由U＝IR可知，定值电阻R0两端的电压变大，即电压表的示数变大；电压表与电流表示数的比值为R0的阻值，保持不变。综上所述，AB错误，CD正确。
4、 如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻．当R2的温度随环境温度降低时(　　)A. 电流表的示数增大　　 B. 电压表的示数增大C. 电压表的示数增大 D. 电压表的示数减小
例题5、（2024·湖南）小明给爷爷房间设计了一个夜灯工作的电路模型，如图所示。电源电压恒为6V，地灯L1标有“6V 3W”字样，床灯L2标有“6V 6W”字样。（1）闭合开关S1，断开开关S2，灯________发光；（2）求L2正常工作时的电阻R2；（3）闭合开关S1、S2，求整个电路工作1min消耗的电能。
【详解】（2）R2的阻值为：
例题5、（2024·湖南）小明给爷爷房间设计了一个夜灯工作的电路模型，如图所示。电源电压恒为6V，地灯L1标有“6V 3W”字样，床灯L2标有“6V 6W”字样。（3）闭合开关S1、S2，求整个电路工作1min消耗的电能。
【详解】（3）闭合开关S1、S2，两个灯泡并联，W=P总t=(P1+P2)t=(3W+6W)×60s=540J
例题6、（2024·湖南）超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为3V，定值电阻R0规格可选，电压表（选0~3V量程），力敏电阻R的阻值随所受压力F变化关系如图乙所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。（g取10N/kg）（1）若货车模型总质量为1.5kg，则其所受重力为________N；
例题6、（2024·湖南）（2）如果用图甲所示电路检测，当定值电阻R0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越________；（3）小枫将电压表改接到定值电阻R0两端后，如图丙所示，且将电压表2V刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。如果设定检测的货车模型总质量不超过2kg，则R0阻值应为________Ω。
【解析】（2）由图甲可知，R0与R串联，电压表与力敏电阻R并联，货车模型总质量越大，重力越大，则对绝缘平板的压力越大，由图乙可知，力敏电阻R的阻值越小，则电路的总电阻越小，根据欧姆定律可知，电路的电流越大，则R0两端的电压越大，根据串联分压可知，力敏电阻R两端的电压越小，所以电压表的示数越小。
【解析】（3）R0与R串联，当货车模型总质量为2kg时，则其所受重力为 G1=m1g=2kg×10N/kg=20N由图乙可知，此时力敏电阻R的电阻为500Ω，由题意知，将电压表2V刻度线处设置为货车模型总质量最大值，根据串联分压可得
例题7、（2024·湖南）小明给爷爷房间设计了一个夜灯工作的电路模型，如图所示。电源电压恒为6V，地灯L1标有“6V 3W”字样，床灯L2标有“6V 6W”字样。（3）闭合开关S1、S2，求整个电路工作1min消耗的电能。
5、如图，小灯泡 L标有“4 V　1.6 W”字样，R1＝20 Ω，滑动变阻器R2允许通过的最大电流为1 A，电流表的量程为0～0.6 A，电压表的量程为0～3 V．求： (1)小灯泡的电阻； (2)只闭合开关S2时，电压表的示数为2 V，求电源电压；(3)在不损坏各电路元件的情况下，若闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3∶1, 求R2的最大阻值；
6、如图甲是一种便携式电气两用分体炉，可接气罐或电源使用，搭配1.8L煮锅、1.3L炒锅、1L煎锅三种不同锅型，可满足不同烹饪需求。气罐模式下，燃料在炉头处燃烧，给锅体加热，可通过阀门调节火力大小。接电模式下，电热丝在发热盘内发热，给锅体加热，其工作电路如图乙所示，均为电热丝，调节开关S的位置可以实现多挡位工作的要求。(1)某次使用时用1.8L煮锅烧水，在煮锅内装入1.5kg初温为20℃的水，然后将装有液化丁烷气的气罐接到炉子上，用时5min刚好将水加热到100℃：
6、(1)某次使用时用1.8L煮锅烧水，在煮锅内装入1.5kg初温为20℃的水，然后将装有液化丁烷气的气罐接到炉子上，用时5min刚好将水加热到100℃：①水吸收的热量是多少； ②若此过程电气炉烧水的效率是80%，则本次烧水消耗多少丁烷气；
【解析】（1）①水吸收的热量是
6、(2)接电模式工作时，将电气炉接入的家庭电路中，调节开关S的位置，电气炉可以在“低温”、“中温”、“高温”之间转换，且工作电流越大，对应挡位的温度也越高。已知“中温”挡工作时的电流是“低温”挡工作时的电流的2倍， ；①S接______（填“1”、“2”或“3”）时处于“低温”挡；S接3时，电路中的电流是____A；
【解析】（2）①当开关S接到1时，R1和R3串联，此时电阻总电阻最大，电功率最小。
