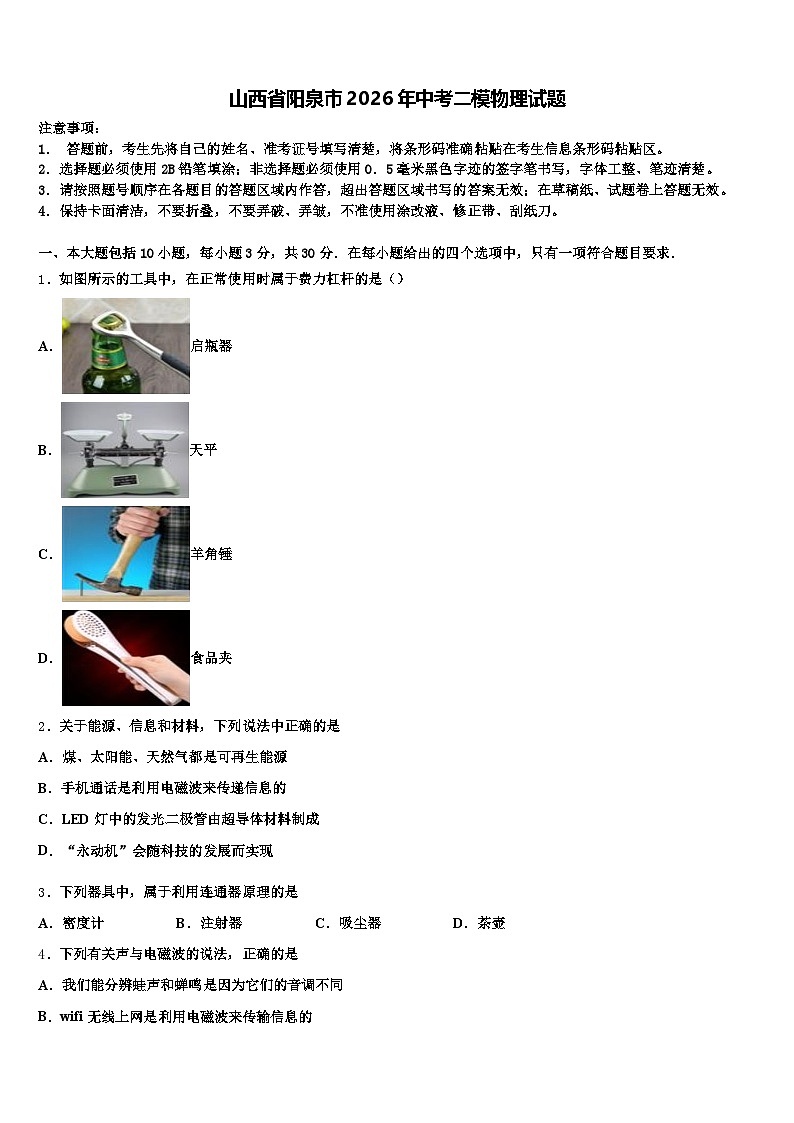

山西省阳泉市2026年中考二模物理试题（含答案解析）

这是一份山西省阳泉市2026年中考二模物理试题（含答案解析），共17页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示的工具中，在正常使用时属于费力杠杆的是（）
A．启瓶器
B．天平
C．羊角锤
D．食品夹
2．关于能源、信息和材料，下列说法中正确的是
A．煤、太阳能、天然气都是可再生能源
B．手机通话是利用电磁波来传递信息的
C．LED灯中的发光二极管由超导体材料制成
D．“永动机”会随科技的发展而实现
3．下列器具中，属于利用连通器原理的是
A．密度计B．注射器C．吸尘器D．茶壶

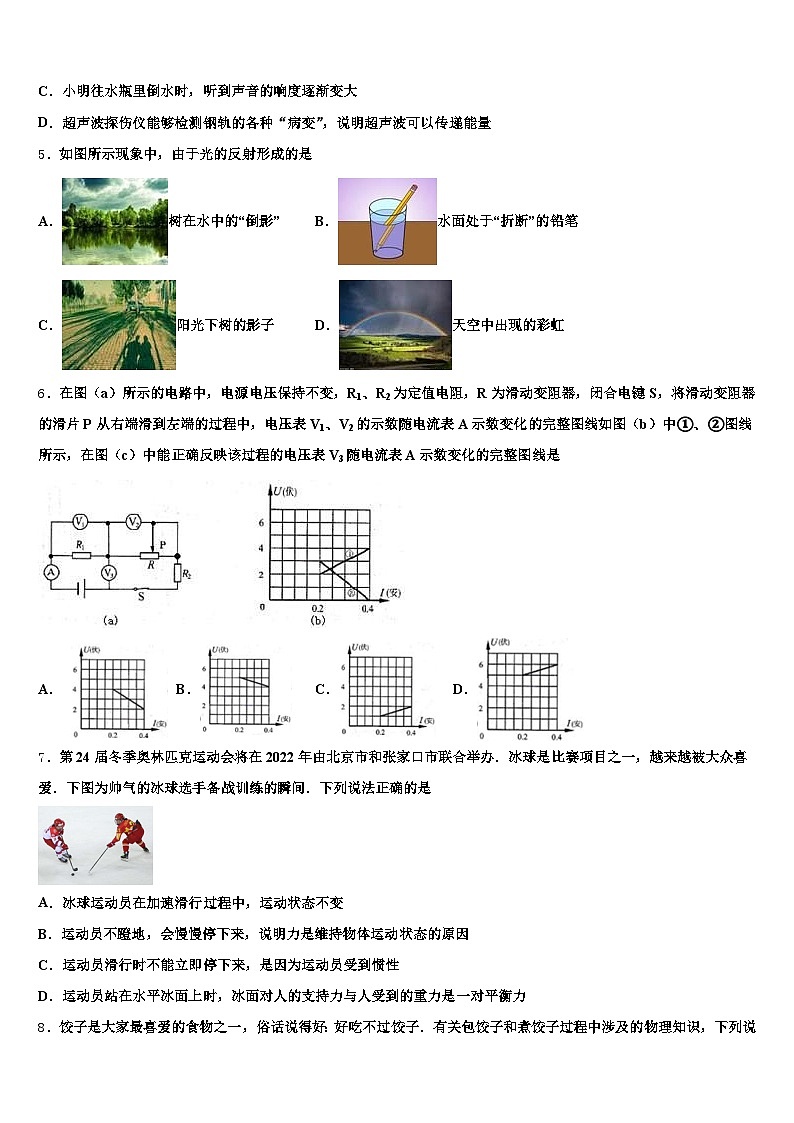

4．下列有关声与电磁波的说法，正确的是
A．我们能分辨蛙声和蝉鸣是因为它们的音调不同
B．wifi无线上网是利用电磁波来传输信息的
C．小明往水瓶里倒水时，听到声音的响度逐渐变大
D．超声波探伤仪能够检测钢轨的各种“病变”，说明超声波可以传递能量
5．如图所示现象中，由于光的反射形成的是
A．树在水中的“倒影”B．水面处于“折断”的铅笔
C．阳光下树的影子D．天空中出现的彩虹
6．在图（a）所示的电路中，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合电键S，将滑动变阻器的滑片P从右端滑到左端的过程中，电压表V1、V2的示数随电流表A示数变化的完整图线如图（b）中①、②图线所示，在图（c）中能正确反映该过程的电压表V3随电流表A示数变化的完整图线是
A．B．C．D．
7．第24届冬季奥林匹克运动会将在2022年由北京市和张家口市联合举办．冰球是比赛项目之一，越来越被大众喜爱．下图为帅气的冰球选手备战训练的瞬间．下列说法正确的是
A．冰球运动员在加速滑行过程中，运动状态不变
B．运动员不蹬地，会慢慢停下来，说明力是维持物体运动状态的原因
C．运动员滑行时不能立即停下来，是因为运动员受到惯性
D．运动员站在水平冰面上时，冰面对人的支持力与人受到的重力是一对平衡力
8．饺子是大家最喜爱的食物之一，俗话说得好：好吃不过饺子．有关包饺子和煮饺子过程中涉及的物理知识，下列说法不正确的是（ ）
A．将剁馅的菜刀磨锋利是通过减小受力面积来增大压强
B．包饺子时闻到饺子馅的香味说明分子在不断运动
C．将饺子皮捏成漂亮的花纹说明力可以改变物体的形状
D．煮饺子时饺子内能增大是通过做功实现的

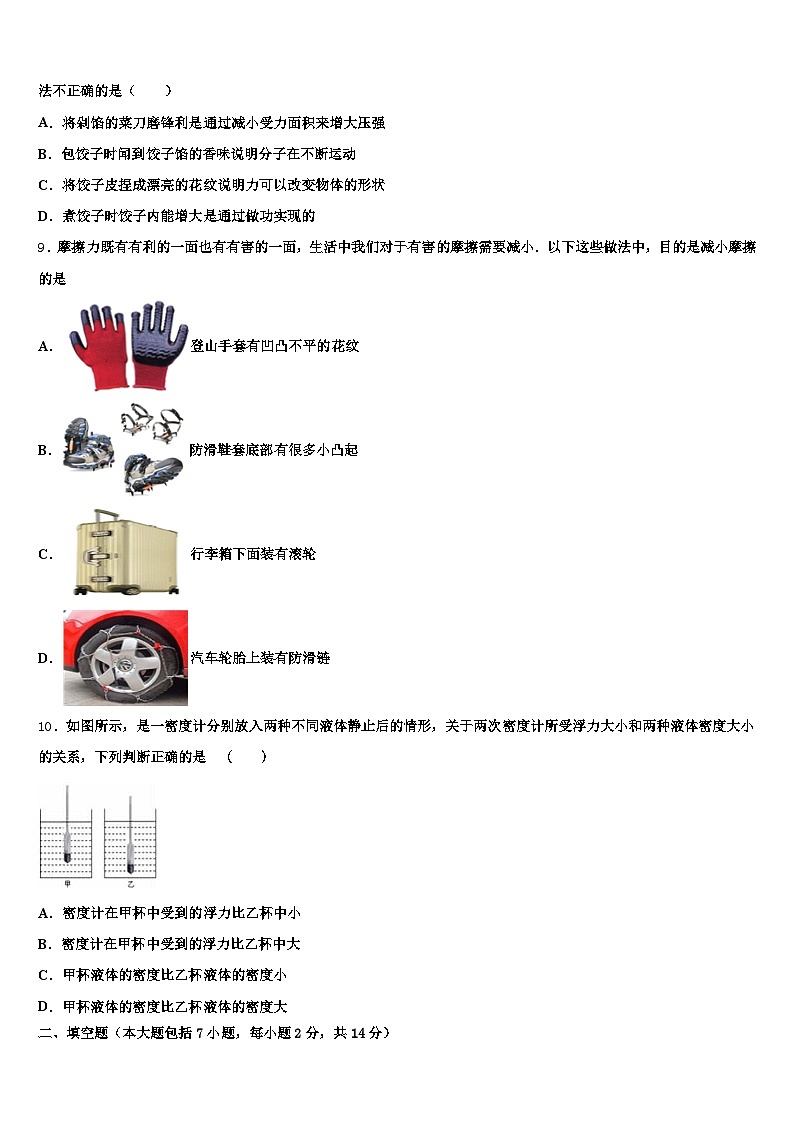

9．摩擦力既有有利的一面也有有害的一面，生活中我们对于有害的摩擦需要减小．以下这些做法中，目的是减小摩擦的是
A．登山手套有凹凸不平的花纹
B．防滑鞋套底部有很多小凸起
C．行李箱下面装有滚轮
D．汽车轮胎上装有防滑链
10．如图所示，是一密度计分别放入两种不同液体静止后的情形，关于两次密度计所受浮力大小和两种液体密度大小的关系，下列判断正确的是 （ ）
A．密度计在甲杯中受到的浮力比乙杯中小
B．密度计在甲杯中受到的浮力比乙杯中大
C．甲杯液体的密度比乙杯液体的密度小
D．甲杯液体的密度比乙杯液体的密度大
二、填空题（本大题包括7小题，每小题2分，共14分）
11．妈妈在厨房煮香肠时，我们在客厅就能闻到阵阵的香气，这是________现象，随着温度的升高食物的内能_____（选填：“增大”、“减小”或“不变”）
12．如图所示，在电梯中有个重G＝100N的物体A,在电梯启动加速上升的过程中，物体A对电梯地板的压力________（选填“大于”“小于”或“等于”）100N；这一过程中物体A的惯性______（选填“变大”“变小”或“不变”）。
13．静电喷涂利用了静电现象，其喷涂原理如图所示，被喷涂的工件带正电。工作时，静电喷涂的喷枪接高压电源，雾化后的涂料微粒通过枪口时由于_____电子（选填“失去”或“得到”）而带_____电，又由于_____而均匀散开。图中带电微粒移动过程中形成的电流方向是_____（选填“向左”或“向右”）。喷枪外壳应采用_____（选填“导体”或“绝缘体”）材料制成。在喷涂过程中，涂料微粒有可能碰到周围物体，为了安全，需将周围物体的金属外壳接_____。
14．如图甲的电路中，R1、R2的电流与电压的关系如图乙所示，闭合开关，R1消耗的功率为P1，电路消耗的总功率为P2，则R1:R2=________；P1:P2=________．
15．刻度尺的使用方法：
（1）使用前先看0刻度线在哪里、认清分度值、看清_____．
（2）读数时_____要与尺面垂直；
（3）记录测量结果时要记上数字和_____．
16．如图是小刚从家中出发到达学校的s-t图象．其中一半路程步行，一半路程骑自行车（较快）．则小刚骑车是图中______（选填“OA”或“AB”）段，小刚从家中到学校的平均速度为__________ m/s．
17．如图1的电路中，电源电压不变，灯泡RL的阻值小于变阻器R2的最大阻值，且R1的阻值是灯泡电阻RL的两倍，灯泡电阻不随温度发生变化。现只闭合S2，滑动变阻器滑片P从a端滑到b端的过程中，变阻器R2的电功率与它两端电压的关系图线如图，滑动变阻器滑片到达b端时，R2的功率为此时电路总功率的80%，则此时RL:R2=____；若同时闭合S1、S2、S3，电路消耗的最小总功率为____W。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．完成光路图，根据图中的入射光线或折射光线作出相应的折射光线或入射光线．
19．如图是小明房间的壁灯电路，为了再安装一个插座给书桌上的台灯独立供电，他决定将插座连接到a、b、c、d中的某两个接线柱上，请在图中画出符合要求的接法．导线不能交叉．
（________）
20．3月22日是国际水资源日，某课外兴趣小组为测量本市自来水的密度进行了如下的实验。
在调节天平时，发现指针指向分度盘的情况如图甲所示，此时应将平衡螺母向_____（选填“左”或“右”）端调。实验操作正确，测出自来水和杯子的总质量为118.8g，将部分水倒入量筒，测出量筒中水的体积如图乙所示，测出剩余自来水和杯子的总质量如图丙所示，计算量筒中自来水的质量为____g。根据上述实验数据，计算出自来水的密度为______g/cm3。
21．小刚在“探究凸透镜成像”实验中：
（1）如图甲，要使像能够成在光屏的中央，应将透镜向_____（选填“上”或“下”）调整。
（2）若凸透镜的焦距是10cm，当蜡烛距凸透镜15cm时，光屏上成倒立、_____的实像；
（3）如图乙所示，将蜡烛向左（远离透镜）移动后，光屏上的像变模糊了，此时小刚将自己的眼镜放在蜡烛和透镜之间适当位置，光屏上又出现了清晰的像，则小刚戴的是_____（选填“近视镜”或“远视镜”），对光线有_____作用。
22．某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路。
请画出对应的电路图（电阻箱符号为）连接电路时，开关应_____。连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和_____。改变电阻箱的阻值，调节滑动变阻器的滑片，使_____，并记录相应数据。再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到（3）中的要求，引起这种情况的直接原因是_____。重复步骤（3）多次实验，根据所得数据画出电流随电阻变化的图象如图乙所示。你认为该小组实验时的U0＝_____V。进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是_____。实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图象如图丙所示，你认为图象不同的原因是_____。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图甲，是一款各位奶爸奶妈的必备电器——暖奶器，其铭牌如图乙,它有着高温消毒，中温加热和低档保温的功能．其等效电路结构如图丙．已知:电源电压为36V，R1和R2为发热电阻，R3是规格为“20Ω 5A”的滑动变阻器．S闭合，S1、S2均断开时，电器处于低温档，移动滑片，可以手动调节低温档的加热功率；S、S1闭合，R3均没有接入电路时，通过控制S2的通断，可以使电器处于高温档或中温档．求：
(1)电器以中温档工作时，电路中的电流大小?
(2)R2的电阻大小?
(3)电压表的量程为“0~24V”，电流表量程为“0~3A”，在不损坏电路元件的前提下，低温档手动调节的加热功率范围?
24．电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到下表数据及如图所示的电路图．
在饮水机中加满20℃的水，如果将水烧开，水需要吸收多少热量？[当时气压为一标准大气压；ρ水=1.0×103kg/m3；c水=4.2×103J/（kg·℃）]电阻R2的阻值是多少？在用电高峰，电路中的实际电压降为200V，这时饮水机加热时的实际功率为多大？
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
A．启瓶器在使用时，动力臂大于阻力臂，属于省力杠杆；故A不符合题意；
B．天平在使用过程中，动力臂等于阻力臂，属于等臂杠杆，既不省力，也不费力；故B不符合题意；
C．羊角锤在使用时，动力臂大于阻力臂，属于省力杠杆；故C不符合题意；
D．食品夹在使用时，动力臂小于阻力臂，属于费力杠杆；故D符合题意．
2、B
【解析】
A. 煤、天然气不能在短时间内形成是不可再生能源，太阳能可以源源不断的获得是可再生能源，故错误；
B. 手机通话是利用电磁波来传递信息的，故正确；
C. LED灯中发光二极管是半导体材料制成的，故错误。
D. 任何一部机器都不能无中生有的制造能量，而机械能在转化的过程中，必然会有一部分转化为其它形式的能量，因此不能制造出永动机，故错误。
3、D
【解析】
连通器的结构特征是：上端开口、底部相连通；据此判断即可
【详解】
A．密度计是利用漂浮条件和阿基米德原理工作的，故不符合题意；
B．注射器吸取药液时利用的是大气压，故不符合题意；
C．吸尘器利用的是流体压强和流速的关系，故不符合题意；
D．茶壶的壶身和壶嘴上端都开口，底部相互连通，故符合题意；
4、B
【解析】
A、我们能分辨蛙声和蝉鸣，是因为它们的音色不同，而不是音调不同，故A错误；
B、移动通信包括wifi无线上网，是利用电磁波传递信息的，故B正确；
C、往暖瓶内灌水时，激起空气柱的振动而产生声音；随着不断灌水，空气柱长度变短，振动频率变快，音调变高，凭着对音调变化的感觉，可知道是否灌满水，故C错误；
D、超声波探伤仪能够检测钢轨的各种“病变”，说明超声波可以传递信息，故D错误。
5、A
【解析】
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．
【详解】
A、树在水中的倒影，属于平面镜成像，是由于光的反射形成的，符合题意．
B、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
C、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的．故与题意不符．
故选A．
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象．
6、A
【解析】
将滑动变阻器的滑片P从右端滑到左端的过程中，滑动变阻器接入点路的电阻变小，
根据I="U" /R 可知，电路中的电流变大；
根据U=IR可知，R1两端的电压变大，
故①表示电压表V1、②表示电压表V1．
当滑片位于左端时，R1与R1串联，
由（b）图象可知：R1两端的电压U1=4V，通过的电流I1=0.4A，
则R1=U1/ I1="4V" /0.4A =10Ω；
电源的电压U=U1+I1R1=4V+0.4A×R1--------①
当滑片位于右端时，R1、R、R1串联，
由（b）图可知，I1=0.1A，R两端的电压UR=3V，U1′=1V，
则电源的电压U=UR+U1′+I1R1=3V+1V+0.1A×R1--------②
由①②两式可得：U=6V．
因V3测电源的电压与R1两端的电压之差，
所以，当U1=4V、I1=0.4A时，V3的示数为U-U1=6V-4V=1V；
当U1′=1V、I1=0.1A时，V3的示数为U-U1′=6V-1V=4V；
结合选项可知A符合，BCD不符合．
故选A．
7、D
【解析】
A．冰球运动员在加速滑行过程中，速度变大，其运动状态发生改变，故A错误；
B．运动员不蹬地，由于摩擦力会慢慢停下来，说明力是改变物体运动状态的原因，故B错误；
C．运动员滑行时不能立即停下来，是因为运动员具有惯性，仍要保持原来的运动状态，但不能说受到惯性，故C错误；
D．运动员站在水平冰面上时，冰面对人的支持力与人受到的重力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，是一对平衡力，故D正确．
8、D
【解析】
A．将剁馅的菜刀磨锋利是为了在压力一定时，通过减小受力面积来增大压强，故A正确；
B．闻到饺子馅的香味，是因为饺子香味中含有的分子是在不断运动的，向四周扩散，使人们闻到饺子香味，故B正确．
C．将饺子皮捏成漂亮的花纹说明力可以改变物体的形状，故C正确；
D．煮饺子时饺子内能增大是通过热传递实现的，故D错误．
9、C
【解析】
A．登山手套有凹凸不平的花纹，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A不符合题意；
B．防滑鞋套底部有很多小凸起，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故B不符合题意；
C．行李箱下面装有滚轮，属于用滚动代替滑动来减小摩擦．故C符合题意；
D．汽车轮胎上装有防滑链，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故D不符合题意．
10、D
【解析】
因为密度计漂浮，所以F浮=G，密度计在两种液体中受到的浮力相等，都等于密度计受到的重力G，由上分析知，AB错误；
又F浮=ρ液gV排=G，由图知，密度计排开液体的体积：V甲排＜V乙排，所以液体的密度：ρ乙＜ρ甲，D正确，C错误．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、扩散 增大
【解析】
由于分子在永不停息的做无规则运动，所以在厨房煮香肠时，香肠的香味的分子就会无规则运动到客厅而被闻到，这属于扩散现象；食物吸收热量、温度升高，当物体的状态和质量均不变时，温度升高，内能增加，所以随着温度的升高食物的内能会增大。
12、大于 不变
【解析】
电梯启动加速上升的过程中，有向上的加速度，所以合力向上，地板对物体的支持力大于重力，物体对地板的压力跟地板对物体的支持力是相互作用，等大，所以物体对电梯地板的压力大于100N；惯性是物体的属性，只与质量有关，与运动状态无关，这一过程中物体的惯性不变。
13、得到 负 同种电荷互相排斥 向右 绝缘体 大地
【解析】
由题意知，被喷涂的工件带正电，所以雾化后的涂料微粒应该带负电，这样根据异种电荷相互吸引才能使涂料吸附在工件上，因此可判断雾化后的涂料微粒通过枪口时由于得到电子而带负电，又由于各涂料微粒带同种电荷相互排斥而均匀散开；由于规定正电荷定向移动的方向为电流的方向，因此图中带负电微粒移动的过程中形成的电流方向与其运动方向相反，则电流方向是向右的；为了防止喷枪外壳带电，喷枪外壳应采用绝缘体材料制成，在喷涂过程中，涂料微粒有可能碰到周围物体，为了安全，需将周围物体的金属外壳与大地连接，以保证人的安全。
14、3∶1 1∶4
【解析】
由图甲可知R1、R2并联，电源电压不变，根据并联电路的电压特点可知U1：U2＝I1R1=I2R2=1：1，则 ；
设该电路电源电压U＝6V，由图乙可知，R1支路中的电流I1′＝0.1A，R2支路中的电流I2′＝0.3A，则干路上的电流：I＝I1′+I2′＝0.1A+0.3A＝0.4A．
所以P1:P2= U I1′：UI = I1′：I =0.1A：0.4A=1：4；
15、量程； 视线； 单位
【解析】
（1）刻度尺是初中物理中基本的测量工具，使用前要观察它的量程和分度值，即使用前先看0刻度线在哪里、认清分度值、看清量程；
（2）使用刻度尺读数时，视线应与尺面垂直，在精确测量时，要估读到分度值的下一位；
（3）记录测量结果时，既要记录数字，又要注明单位，而且测量值应包括准确值和估读值．
16、OA 2.4
【解析】
OA段的速度为：
；
AB段的速度为：
；
，∴小刚骑车是图中的OA段；全程的平均速度为：
17、1:4 15W
【解析】
只闭合S2时，电路中只有灯泡与滑动变阻器串联。当滑片到达b端时，R2的功率为此时电路总功率的80%，则灯泡功率为电路总功率的20%，即此时灯泡功率PL与滑动变阻器功率P2之比为PL:P2=20%:80%=1:4。因此时灯泡与滑动变阻器串联电流相等，且由P=I2R得R=，所以===；
由图像知，滑片P从a端滑到b端的过程中R2的最大功率为5W，由串联电路特点和欧姆定律可得，电路中电流：，由P=I2R可得R2的的电功率为=====，当R2=RL时，P2有最大值，所以===，即有：。由图甲知，当同时闭合S1、S2、S3时，R1、R2并联。当滑片在b端时，滑动变阻器阻值最大，电路的总电阻最大，电源电压一定，由知，此时电路消耗总功率最小。因R1=2RL，R2=4RL，所以=====15W。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
过二倍焦距处的入射光线的特点，根据凸透镜的光学特点作图；根据凸透镜成像时，物体在二倍焦距处，所成的像是等大倒立的实像，像在二倍焦距处，所以过二倍焦距处的入射光线经凸透镜折射后一定过另一侧二倍焦距处，画出折射光线．
【详解】
平行于主光轴的光线经凸透镜折射后将过焦点；
过光心的光线经凸透镜折射后传播方向不变；
过二倍焦距处的折射光线的入射光线通过凸透镜另一侧二倍焦距处，如图所示：
19、
【解析】
根据要求，安装一个插座给书桌上的台灯独立供电，所以插座和电灯并联，开关控制电灯，因此插座并联在a、d两个接线柱上，电路图如下：
20、右 60.6 1.01
【解析】
（1）指针指向分度盘的左侧，说明杠杆的左端较低，左端较高，平衡螺母应朝向高的一端移动，故应向右移动平衡螺母；
（2）由图甲知，量筒中水的体积为V=60cm3；由图乙知，标尺的分度值为0.2g，剩余水和烧杯的总质量为50g+5g+3.2g=58.2g；
（3）量筒中自来水的质量m=118.8g-58.2g=60.6g；
则自来水的密度 。
21、下 放大 近视镜 发散
【解析】
（1）如图甲，要使像能够成在光屏的中央，根据光线过光心不改变方向，透镜向下移动，才能使像成在光屏的中央位置；
（2）凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，2f＞u＞f，成倒立、放大的实像；
（3）将蜡烛向左（远离透镜）移动后，像也将向左移动靠近凸透镜，不移动光屏，小刚将自己的眼镜放在蜡烛和透镜之间适当位置，光屏上又出现了清晰的像，说明眼镜将光线发散了，对光线有发散作用的是凹透镜，近视镜是凹透镜；
22、（1）； （2）断开； 电阻箱的阻值； （3）电压表的示数仍为U0； （4）电阻箱的电阻调得太大了； （5）6； （6）当电压一定时，电流与电阻成反比； （7）这两个小组所控制的电阻箱两端电压不相同。
【解析】
（1）根据实物图的连接的顺序，画出对应的电路图；
（2）为保护电路，在连接电路的过程中，开关应处于断开状态，根据实验的目的，确定要记录的数据；
（3）本题是“探究电流与电阻的关系”的实验，需要保持电阻两端电压不变；
（4）根据串联电路的分压原理解答；
（5）根据图乙的数据，由U=IR求解；
（6）分析图象，分析清楚横轴和纵轴所表示的物理量，据此即可解答；
（7）根据U=IR判断乙、丙图的差异性。
【详解】
（1）由图甲知道，电路各元件是依次顺序连接，电压表测量电阻箱的电压，故电路图如下：
（2）为了保护电路，在连接电路的过程中，开关应处于断开状态；由于要探究电流与电阻的关系，所以必须记录电流及电阻的数据，然后进行分析，即要记录电流表的示数和电阻箱的阻值；
（3）要探究电流与电阻的关系，需要控制电阻箱两端的电压不变，即调节滑动变阻器的滑片时，电压表的示数不变仍为U0 ；
（4）电阻越大，分得的电压越多，但电阻箱的电阻不断变大时，要使电阻箱两端电压达到U0 ，需要使变阻器的电阻值变大，当不能达到U0 时，表明滑动变阻器提供的电阻已达最大值，即电阻箱的电阻调得太大了；
（5）由图乙知道，当I=3.0A时，R=2Ω，所以，由欧姆定律知道，U0 =IR=3.0A×2Ω=6V；
（6）由图乙知道，其横轴和纵轴所表示的物理量分别为电阻R及通过的电流I，图线上的任一点和坐标轴围成的矩形“面积”大小都相等，即IR的乘积不变，说明：当电压一定时，电流与电阻成反比；
（7）由图丙知道，电阻箱两端的电压是：U0 '=I'R'=3A×1Ω=3V≠U0 ，即：两个小组所画出的图象不同，是因为他们所控制的电阻箱两端电压不同。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、 (1) 5A (2) 12Ω (3) 20W~64.8W
【解析】
(1) 当S、S1闭合，S2断开时，电路中只有R1工作，此时处于中温档．由乙图可知中温档功率为P中=180W，电压为U=36V，则此时电路中的电流为I中===5A．
(2) 当S、S1、S2都闭合时，电路中R1与R2并联，即R1和R2共同发热，所以此时为高温档．由乙图可知高温档功率为P高=288W，电压仍然为U=36V，则R2得功率为PR2=P高-P中=288W-180W=108W，所以R2的电阻为R2===12Ω．
(3) 当S闭合，S1、S2断开时，电路中R1与R3串联，电压表测R3的电压．当R3滑片左移时R3电阻减小，电压表示数较小，R1两端电压升高．同时由于电路中电阻减小，所以电流表示数增大，则根据P=UI可知R1发热功率增大．所以手动调节的最大加热功率以电流表能测量的最大值来计算；当R3滑片右移时R3电阻增大，电压表示数增大，R1两端电压较小．同时由于电路中电阻增大，所以电流表示数减小，则R1发热功率减小．所以手动调节的最小加热功率以电压表能测量的最大值来计算．
由中温档数据可计算出R1阻值为R1===7.2Ω．当电压表示数为最大的U最大=24V时，R1的最小发热功率为P最小====20W；当电流表示数为最大的I最大=3A时，R1的最大发热功率为P最大===64.8W．所以低温档手动调节的加热功率范围是20W~64.8W．
24、（1）6.72×105J；（2）1210Ω；（3）330.6W．
【解析】
（1）在饮水机中加满水时水的体积和其容积相等：V=2L=2×10-3 m3 ，
由ρ=m/V得水的质量：m=ρV=1.0×103 kg/m3 ×2×10-3 m3 =2kg，
则水吸收的热量：Q吸=cm（t-t0）=4.2×103 J/（kg•℃）×2kg×（100℃-20℃）=6.72×105 J；
（2）由电路图知道，当只闭合开关S时，电路为R2的简单电路，饮水机处于保温状态，由P=UI=U2/R可得，电阻R2 的阻值：R2 =U2/P保温=(220V)2/40W=1210Ω；
（3）由电路图可知，闭合开关S、S0时，R1与R2并联，饮水机处于加热状态，由P=UI=U2/R可得，电路中的总电阻：R=U2/P加热=(220V)2/400W=121Ω，
在用电高峰，若电路中的实际电压降到200V时，则饮水机加热时的实际功率：
P实 =U实2/R=(200V)2/121Ω≈330.6W．
点睛：本题考查了密度公式和吸热公式、电功率公式，解题的关键是饮水机处于不同档位时电路连接方式的判断．
