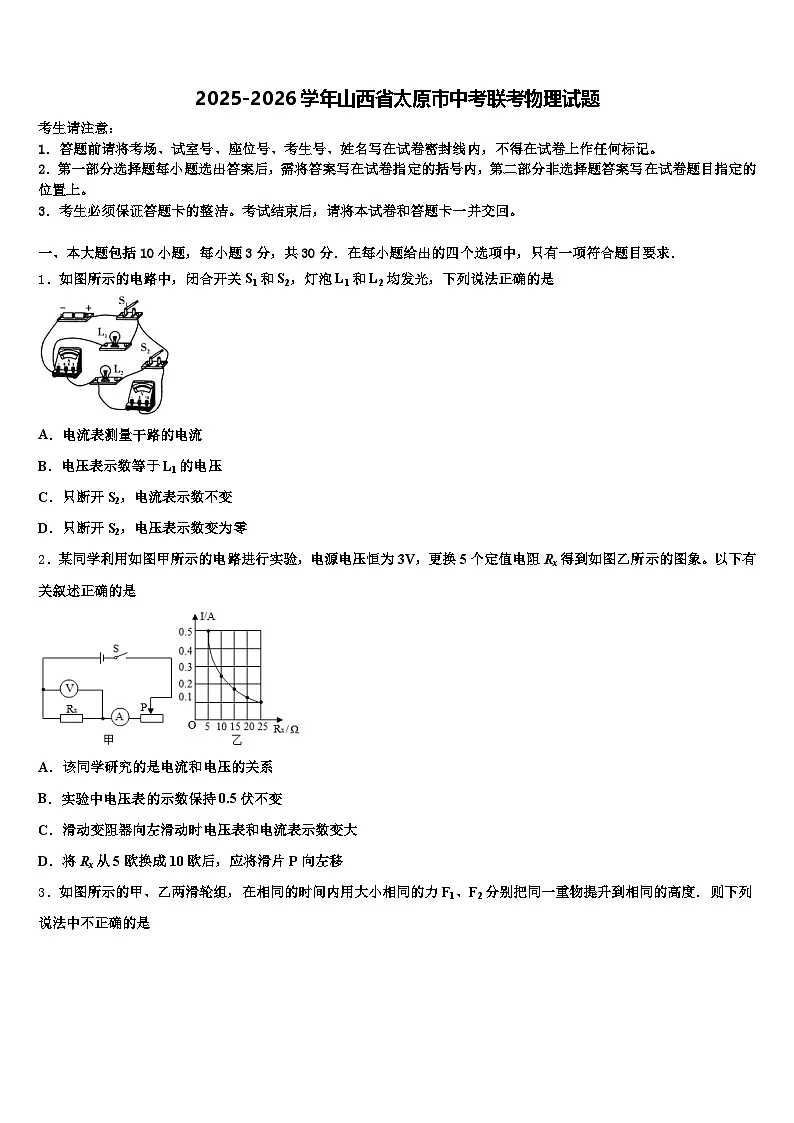

2025-2026学年山西省太原市中考联考物理试题（含答案解析）

这是一份2025-2026学年山西省太原市中考联考物理试题（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是
A．电流表测量干路的电流
B．电压表示数等于L1的电压
C．只断开S2，电流表示数不变
D．只断开S2，电压表示数变为零
2．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx得到如图乙所示的图象。以下有关叙述正确的是
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5伏不变
C．滑动变阻器向左滑动时电压表和电流表示数变大
D．将Rx从5欧换成10欧后，应将滑片P向左移

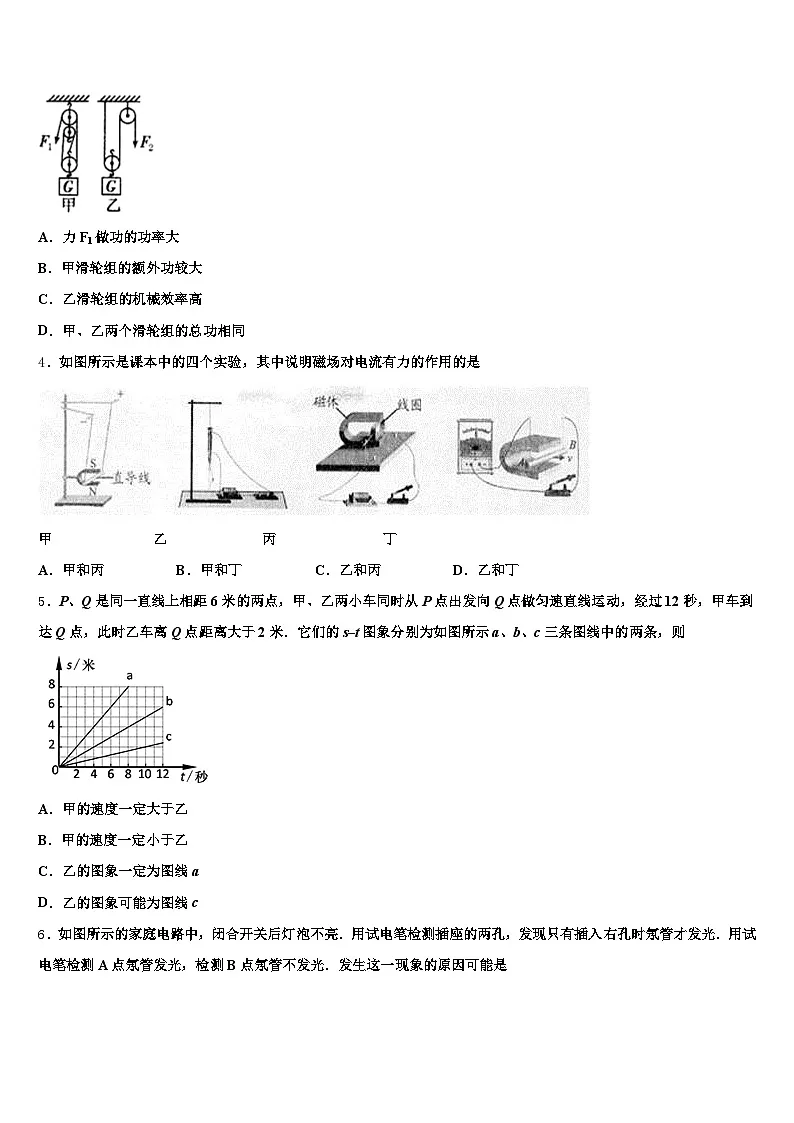

3．如图所示的甲、乙两滑轮组，在相同的时间内用大小相同的力F1、F2分别把同一重物提升到相同的高度．则下列说法中不正确的是
A．力F1做功的功率大
B．甲滑轮组的额外功较大
C．乙滑轮组的机械效率高
D．甲、乙两个滑轮组的总功相同
4．如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是
甲 乙 丙 丁
A．甲和丙B．甲和丁C．乙和丙D．乙和丁
5．P、Q是同一直线上相距6米的两点，甲、乙两小车同时从P点出发向Q点做匀速直线运动，经过12秒，甲车到达Q点，此时乙车离Q点距离大于2米．它们的s–t图象分别为如图所示a、b、c三条图线中的两条，则
A．甲的速度一定大于乙
B．甲的速度一定小于乙
C．乙的图象一定为图线a
D．乙的图象可能为图线c

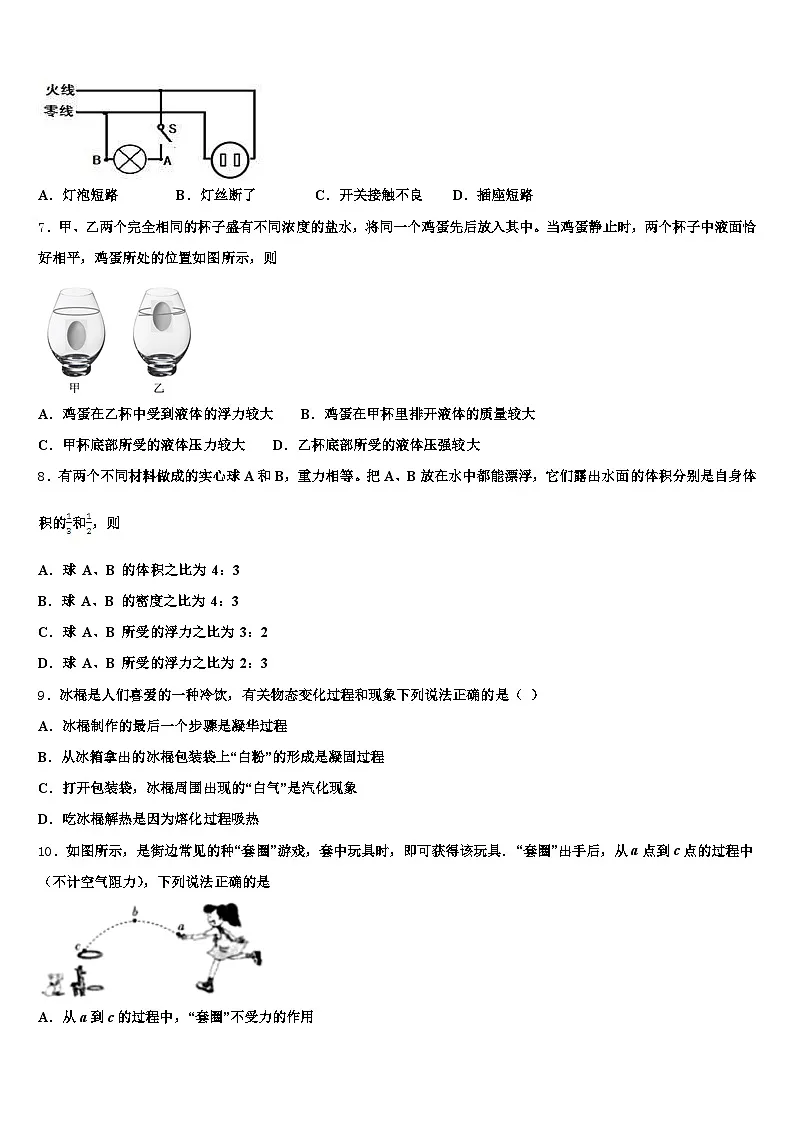

6．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是
A．灯泡短路B．灯丝断了C．开关接触不良D．插座短路
7．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中。当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则
A．鸡蛋在乙杯中受到液体的浮力较大 B．鸡蛋在甲杯里排开液体的质量较大
C．甲杯底部所受的液体压力较大 D．乙杯底部所受的液体压强较大
8．有两个不同材料做成的实心球A和B，重力相等。把A、B放在水中都能漂浮，它们露出水面的体积分别是自身体积的和，则
A．球 A、B 的体积之比为 4：3
B．球 A、B 的密度之比为 4：3
C．球 A、B 所受的浮力之比为 3：2
D．球 A、B 所受的浮力之比为 2：3
9．冰棍是人们喜爱的一种冷饮，有关物态变化过程和现象下列说法正确的是（ ）
A．冰棍制作的最后一个步骤是凝华过程
B．从冰箱拿出的冰棍包装袋上“白粉”的形成是凝固过程
C．打开包装袋，冰棍周围出现的“白气”是汽化现象
D．吃冰棍解热是因为熔化过程吸热
10．如图所示，是街边常见的种“套圈”游戏，套中玩具时，即可获得该玩具．“套圈”出手后，从a点到c点的过程中（不计空气阻力），下列说法正确的是
A．从a到c的过程中，“套圈”不受力的作用
B．从a到c的过程中，“套圈”的动能保持不变
C．在最高点b时，“套圈”的重力势能最大
D．在最高点b时，“套圈”的动能最大
二、填空题（本大题包括7小题，每小题2分，共14分）
11．小悦家的电能表上标有“600revs/kW·h”的字样，她把家中其它用电器都与电源断开，仅让电水壶单独工作，观察到lmin内电能表的表盘转过18圈，则该电水壶在1min内消耗____kW·h的电能，它的电功率为____kW。
12．如图所示．电源电压为，电流表量程为“”，电压表量程为“”，滑动变阻器规格为“”，小灯泡L标有“”字样（不考虑温度对灯丝电阻的影响）．在保证电路各元件安全的情况下，滑动变阻器连入电路的阻值变化范围是____________．

13．在生产生活中，人们常用的简单机械除了杠杆、滑轮，还有轮轴和斜面．如图所示，螺丝刀就是一个轮轴的实例，手柄_____（选填“粗”或“细”）一些的螺丝刀用起来更省力；螺丝钉是一种类似斜面的机械，螺丝钉上螺纹的展开长度相当于斜面的长度，螺纹_____（选填“密”或“稀”）一些的螺丝钉拧起来更省力．
14．春节期间，许多人都喜欢在家里插一束香水百合，使自己的室内弥漫着百合花的花香，这是因为_________ ；家家户户都要贴对联，用胶水将对联贴到墙上，是因为分子间存在___的缘故。
15．小红家买了一个电暖气，她阅读说明书时发现电暖气里的工作物质是油而不是水，好处之一是油的比热容比水的_______，加热时升温_________________选填“快”或“慢”）；电暖气周围的空气温度升高，这是通过________的方式改变内能的．
16．我们通过电视观看世界杯足球赛，电视信号是通过_____过来的；比赛时，被踢出去的足球由于_____继续向前运动
17．如图所示为一种浴室防滑踏垫，其正面为仿草坪式设计，这是通过增大接触面的粗糙程度的方法增大脚与垫之间的____，与地板接触的反面有许多小吸盘，将吸盘挤压到地面后，可利用____产生较大的压力，达到防滑效果．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图 AO 表示从空气斜射向平行玻璃砖上表面的一束光，请大致画出这束光通过玻 璃砖的光路图；
（______）
19．如图所示，S为平面镜MN前的一个点光源，P为镜前的一点，试画出从S点发出经平面镜反射后经过P点的光线的光路图．
20．小明按如图所示电路图做“测量灯泡的电功率”的实验．实验室可提供下列器材：
A．电流表
B．电压表
C．滑动变阻器R(阻值1～21Ω)
D．电阻为5Ω的待测灯泡L，(电阻不随温度变化)
E．电源E(电压4.5V并保持不变)
F．开关S及导线若干
(1)根据电路图和实验室提供的器材，可判断出：闭合开关，通过灯泡的最小电流为________A；加在灯泡两端的最大电压为________V；
(2)若小明所选电压表的量程为1～3V、电流表的量程为1～1．6A，实验要求测量时通过灯泡的电流至少为电流表满刻度的三分之一．则测出的灯泡的功率范围只能是_______．
(3)小明按电路图连接好电路后进行实验，由于电路中某一处有故障，当闭合开关时电压表无示数．为查出电路故障，小明进一步观察并检查电路．当检查到电源、开关、电压表、电流表、导线及其连接都完好时，小明结合前面的观察，就可判断出电路的故障：
如果小明观察到___________，则故障是______________；
如果小明观察到___________，则故障是____________．
(4)排除故障后，小明继续进行实验，在对测量数据的记录和处理时，他设计了如下表格．你认为这张表格的设计是__________(正确／错误)的．
21．小伟要探究“滑动摩擦力的大小与什么因素有关”，他猜想影响滑动摩擦力大小的因素可能有：
①接触面所受的压力大小；
②接触面的粗糙程度；
③接触面积的大小．
接下来小伟通过如图所示的实验操作来验证他的猜想：
（1）本实验用到了物理学中最常用的探究方法，即______________．
（2）实验中小伟应该用弹簧测力计水平拉动木块在长木板上_________滑动，这样做是根据二力平衡的知识得出拉力_________（选填“大于”、“等于”或“小于”）摩擦力，从而间接测出木块所受的摩擦力的大小．
（3）如果小伟要探究猜想②，他应该选择_____两幅图所示的实验步骤来操作，根据图中弹簧测力计的示数可得出结论：在压力相同的情况下，_________，滑动摩擦力越大．
（4）小伟要探究猜想③，他将木块切去一半，重复甲的操作过程，如图丁所示．他比较甲和丁的实验结果，得出结论：滑动摩擦力的大小与接触面积的大小有关．你认为他的结论可靠吗？答：_______．小伟在实验中存在的问题是_______．
22．下图甲是小勇实验小组测量标有“2.4V”的小灯泡电阻的实物连线图。小组成员分工合作小勇负责实验操作、小文负责读取两电表的示数、小杰负责记录实验数据。
（1）请你用笔画线代替导线帮他们将电路补充完整（要求变阻器的滑片向左移灯泡变亮）。
（_______）
（2）他们三人坐的位置如图所示。正当他们实验时，王老师叫停了他们，王老师叫停的原因是______。
（3）小勇检查电路连接无误后，闭合开关，发现小灯泡不亮，于是要求老师更换灯泡。这种做法______（填“妥当”或“不妥当”）。经同组成员提示还发现电流表无示数，电压表有示数。则灯泡不亮的原因可能是______。
（4）问题解决后，小组认真实验，调节变阻器的滑片使小灯泡正常发光，这时电流表的示数如图乙所示，则小灯泡正常发光时的电阻为______Ω。
（5）图丙是小组设计的数据表。他们设计的数据表存在的问题有：
①______；②______。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示，用细线将正方体A和物体B相连放入水中，两物体静止后恰好悬浮，此时A上表面到水面的高度差为0.12m．已知A的体积为1.0×10﹣3m3，所受重力为8N；B的体积为0.5×10﹣3m3，水的密度ρ=1.0×103kg/m3，g取10N/kg，求：
（1）A上表面所受水的压强；
（2）B所受重力大小；
（3）细线对B的拉力大小．
24．如图所示是一种常见的封闭电热水袋，其性能参数如表中所示。已知电热水袋热效率为80%，水的比热容c水=4.2×103J/（kg·℃）.将袋内20℃的水加热到自动断电，求：
（1）袋内水吸收的热量；需要的加热时间。
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
A．由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流．故A错误；
B．电压表并联在灯泡L2两端，所以测量L2两端电压．由于并联电路两端电压相同，所以电压表示数等于灯泡L1两端电压．故B正确；
C．由于电流表、灯泡L2、开关S2共同组成一个通路，所以断开S2，L2是断路状态，所以电流表示数为1．故C错误；
D．断开S2，电压表仍然并联在电源两端，而电源电压不变，所以电压表示数不变．故D错误．
2、C
【解析】
A、由题意和图象可知，接入电路的电阻是变化的，所以该同学研究的是电流和电阻的关系，故A错误；
B、研究电流和电阻的关系时，要控制Rx两端的电压不变（即电压表示数不变）；由图乙知，电流与电阻之积（即Rx两端的电压）：U＝IRx＝0.5A×5Ω＝﹣﹣﹣﹣﹣0.1A×25Ω＝2.5V，即电压表保持2.5伏不变，故B错误；
C、滑动变阻器向左滑动时，变阻器连入电路中的电阻变小，电路的总电阻变小，由欧姆定律可知电路的电流变大，即电流表示数变大，根据U＝IR可知，电压表示数变大，故C正确；
D、根据串联分压原理可知，将Rx电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大（大于2.5V）；探究电流与电阻的关系实验中，应控制电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，使电压表的示数减小为2.5V，由分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D错误。
3、D
【解析】
（1）由图可知，甲滑轮组有三段绳子承担物重，乙滑轮组有两段绳子承担物重，已知分别把同一重物提升到相同的高度h，则s1=3h，s2=2h，
由于力F1、F2大小相同，设F1=F2=F，
根据W=Fs可得：W甲总=F1s1=F×3h=3Fh，W乙总=F2s2=F×2h=2Fh，
所以W甲总＞W乙总，故D错误；
由于在相同的时间内把同一重物提升到相同的高度，根据可得，P1＞P2，故A正确；
（2）已知用大小相同的力F1、F2分别把同一重物提升到相同的高度，根据W有用=Gh可知，W甲有用=W乙有用，
又由W额外=W总-W有用可知，W甲额＞W乙额，故B正确；
有用功相同，甲滑轮组的总功大，根据可知，，故C正确；
故答案为D．
点睛：已知甲、乙两滑轮组将同一重物提升相同的高度，根据W=Gh可比较有用功的大小．根据W额外=W总-W有用可比较额外功．根据可比较机械效率的大小．
4、A
【解析】
甲图，给磁场中的直导线通电，导线运动，说明了磁场对电流有作用力；乙图，说明电流周围存在磁场；丙图，给磁场中的线圈通电，线圈转动，说明磁场对电流有作用力；丁图，说明闭合回路的一部分导体在磁场中做切割磁感线运动，会有感应电流的产生．所以选择A．
5、D
【解析】
根据题意可得，甲车的速度，
由题知，两车同时从P点出发向Q点做匀速直线运动，经过12秒时乙车离Q点距离大于2米，则乙车可能在甲车之后，也可能在甲车之前，所以，乙车通过的距离可能为s乙1＜6m﹣2m＝4m，也可能为s乙2＞6m+2m＝8m，
故乙车的速度可能为，也可能为，
由图可知，，，，
比较可知，vb＝v甲，va＞v乙2，vc＜v乙1，
所以甲的图象一定是图线b，甲的速度可能大于乙，也可能小于乙，乙的图象可能为图线a，也可能为图线c．
综上分析可知，选项ABC错误，D正确．
6、B
【解析】
AD．若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故AD错；
B．灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故B正确；
C．开关接触不良，A点不能连接火线，不会使氖管发光，故C错；
7、D
【解析】如图鸡蛋在甲杯中悬浮，根据物体的浮沉条件，鸡蛋与甲杯盐水的密度相等，浮力与重力相等；
如图鸡蛋在乙杯中漂浮，根据物体的浮沉条件，鸡蛋的密度小于乙杯盐水的密度，浮力与重力相等；
故甲杯盐水的密度小于乙杯盐水的密度，两次的浮力相等，则排开液体的质量相等，故AB错误；
乙杯盐水的密度大，两液面恰好相平，根据，则乙杯底部所受的液体压强较大，再根据，乙杯底部所受的液体压力也较大，故C错误，D正确。
选D。
点睛：重点是浮沉条件的应用和液体压强的特点，先根据鸡蛋在两杯中的状态可以得出两次浮力的大小关系及两液体的密度大小关系，再根据液体压强的公式可以判断液体对容器底的压强和压强大小。
8、B
【解析】
把A、B放在水中都能漂浮，所以它们受到的浮力都等于它们的重力，由于A、B的重力相等，所以两个球受到的浮力相等，则浮力之比为 1：1，故CD错误。
A露出水面的体积是自身体积的，
所以由漂浮条件和阿基米德原理可得：ρAgVA＝ρ水g（1﹣）VA，
解得ρA＝ρ水；
B露出水面的体积是自身体积的，
所以由漂浮条件和阿基米德原理可得：gVB＝ρ水g（1﹣）VB，
解得＝ρ水；
所以ρA：ρB＝ρ水：ρ水＝4：3，故B正确；
重力相同的实心物体A和B，所以mA＝mB，
两球的体积之比为VA：VB＝：＝×＝＝3：4，故A错误；
9、D
【解析】
A．冰棍是由液态变成的固态，属于凝固现象，故A错；
B．冰棍包装袋上“白粉”是水蒸气直接变成的固态的冰，属凝华现象，故B错；
C．冰棍周围出现的“白气”是周围的水蒸气变成的小水滴，属于液化现象，故C错误；
D．吃冰棍解热是固态变成了液态，属熔化现象，故D正确；
应选D．
10、C
【解析】
A、不计空气阻力，从a到c的过程中，“套圈”受到重力的作用，故A错误；
B、“套圈”由a到c过程中，“套圈”的质量不变，速度先变小后变大，所以动能先变小后变大，故B错误；
C、“套圈”在最高点b时，高度最高，则重力势能最大，故C正确；
D、“套圈”在最高点b时，速度最小，其动能最小，故D错误；
二、填空题（本大题包括7小题，每小题2分，共14分）
11、0.03 1.8
【解析】
转盘转动18转消耗电能：，用电器的功率：．
12、4~10Ω
【解析】
由电路图可知，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流．因串联电路中各处的电流相等，且小灯泡的额定电流为0.5A，电流表量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，所以，为了不损坏电路元件，电路中的最大电流I大=IL=0.5A（即此时灯泡正常发光），此时滑动变阻器的电阻最小，电压表的示数最小，因串联电路中总电压等于各分电压之和，灯泡正常发光时的电压UL=2.5V，所以，此时滑动变阻器两端的电压：UR=U-UL=4.5V-2.5V=2V，滑动变阻器的最小电阻为：；灯泡的电阻： ，
当电压表示数最大为3V时，滑动变阻器接入电路的电阻最大，
此时灯泡的电压最小为：U′L=U-UR大=4.5V-3V=1.5V，
小灯泡的电流最小为：，
因串联电路各处的电流相等，则滑动变阻器的最大电阻为：．
综上可知，滑动变阻器连入电路的阻值变化范围为4～10Ω．
13、粗 密
【解析】
轮轴是由轮和轴组成的一种简单机械，动力作用在轮上，轮半径就是动力臂，轴半径就是阻力臂，动力臂大于阻力臂所以可以省力，螺丝刀就是一个轮轴的实例，所以，手柄粗一些的螺丝刀用起来更省力；螺丝钉上的螺纹相当于斜面，乙螺丝钉螺纹密、螺线长，相当于斜面较长，由于在斜面高度一定时，斜面越长，使用起来越省力，所以，螺纹密一些的螺丝钉拧起来更省力．
14、分子在不停的做无规则的运动 引力
【解析】
一切物质的分子都在不停的做无规则运动，室内弥漫着百合花的花香，是花的香气分子不停运动的结果，属于扩散现象，说明分子在不停的做无规则的运动；分子之间存在着相互作用的引力，固体分子间距离小于液体分子间距离，胶水干了（凝固）以后，由液态变为固态，分子间距离变小，引力增大，可以使对联紧贴在墙上。
15、小 快 热传递
【解析】
根据可知，∵，质量相同的油和水，温度升高相同的度数时油吸收的热量少，即，且Q=W，又∵ W=Pt，电功率一定时，，即温度升高相同的度数，油用的时间短，也就是升温快；
改变内能的方式有做功和热传递两种，电暖气向周围空气散热使空气温度升高属于热传递改变内能．
16、：电磁波 惯性
【解析】
电视台是通过卫星来实现全球同步直播的，卫星是通过电磁波来传递信息的，故电视信号是通过电磁波传递过来的；足球离开脚后，不再受踢力的作用，是靠惯性向前运动。
17、摩擦力 大气压
【解析】
试题分析：（1）滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，压力越大，接触面粗糙，滑动摩擦力越大．
（2）吸盘是利用大气压的作用工作的．
浴室防滑踏垫，其正面为仿草坪式设计，这样在压力一定的情况下，增大了接触面的粗糙程度，从而增大了脚与垫之间的摩擦．
而防滑垫的背面有许多小吸盘，将吸盘内的空气挤压出来以后，在大气压的作用下，吸盘被挤压到地面上，起到了防滑的作用．
考点：增大或减小摩擦的方法
点评：摩擦力在日常生活中无处不在，这些摩擦力有些是对我们有利的，我们要想办法来增大，有害的我们要想办法减小．
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
第一次折射在玻璃砖内部法线的另一侧画出折射光线，注意折射角小于入射角，并交玻璃砖下表面于点O′；
过O′垂直下表面作出法线，在玻璃砖表面下侧空气法线的另一侧画出折射光线，注意折射角大于入射角，特别注意折射光线与上表面的入射光线平行，如图所示：
19、
【解析】
根据平面镜成像特点，作出点光源S在平面镜中的像“S’”，连接S’P与平面镜交于O2，O2即为入射点，连接SO2、O2P则为从S点发出经平面镜反射后经过P点的光线的光路图．
20、1.18 4.5 1.24-1.5W 电流表无示数 滑动变阻器断路 电流表有示数 灯泡短路 错误
【解析】
（1）滑动变阻器接入电路的阻值为滑动变阻器最大阻值时，电路电流最小，为I最小=U/RL+R最大=4.5V/6Ω+21Ω≈1.18A；当滑动变阻器接入电路的阻值为零时，加在灯泡两端的电压最大，等于电源电压，为4.5V；
（2）由题意知道，流过电路的最小电流等于电流表量程的三分之一，为I最小 =1.6A/3=1.2A，灯泡的最小功率P最小=I最小2 RL =（1.2A）2 ×6Ω=1.24W，当灯泡两端电压等于电压表最大值3V时，灯泡功率最大，灯泡最大功率是：P最大=U最大2/RL=(3V)2/6Ω=1.5W；则灯泡的功率范围是1.24W～1.5W；
（3）如果电流表无示数，则电路存在断路，电路只有一处故障，故断路位置可能是灯泡断路或滑动变阻器断路，如果灯泡断路，电压表与电源两极相连，电压表示数不为零，如果滑动变阻器断路，电路中无电流，电压表与电源两极不能相连，则电压表示数为零，所以，电路故障是滑动变阻器断路；如果电流表有示数，电路不存在断路，如果灯泡短路，则与灯泡并联的电压表示数为零，所以电路故障是灯泡断路；
（4）灯泡电压增大，电流增大，实际功率增大，灯泡在不同电压下的实际功率不同，求不同电压下功率的平均值是错误的，所以这张表格的设计是错误的．
点睛：本题考查的是“测量灯泡的电功率”的实验，涉及实物电路的连接、求电路电流、灯泡电阻、电路故障分析、实验表格设计评价等问题，需要熟练应用串联电路特点、欧姆定律及电功率公式．
21、控制变量法 匀速 等于 甲丙 接触面越粗糙 不可靠 没有控制压力大小相同
【解析】
（1）影响摩擦力的因素是压力和接触面的粗糙程度，研究与压力的关系时，要控制接触面的粗糙程度不变，研究与接触面粗糙程度的关系需要控制压力不变，这种方法叫控制变量法；
（2）实验中小伟应该用弹簧测力计水平匀速拉动木块在长木板上滑动，此时木块水平方向上受到的拉力与摩擦力来一对平衡力，根据二力平衡的知识得出拉力等于摩擦力，从而间接测出木块所受的摩擦力的大小．
（3）小伟要探究猜想②，即滑动摩擦力与接触面的粗糙程度要控制压力大小相同，只改变接触面的粗糙程度，故他应该选择甲丙两幅图所示的实验步骤来操作；
比较甲丙测力计示数，发现丙中测力计示数更大一些，即丙中木块木块受到的滑动摩擦力更大一些，可得出结论：在其他因素相同的情况下，接触面越粗糙，滑动摩擦力越大；
（4）小伟要探究猜想③，即研究滑动摩擦力大小与接触面积的大小关系，要控制压力大小和接触面粗糙程度相同，他将木块切去一半，压力也变小了，重复甲的操作过程，故比较甲和丁的实验结果不得出：滑动摩擦力的大小与接触面积的大小有关的结论．即结论不可靠，没有控制压力大小相同．
22、 小文没有坐在电表的正前方，读数时视线没有正对电表的刻度线 不妥当 灯泡断路 6 物理量没有单位 设计了“灯泡电阻平均值”一栏
【解析】
（1）变阻器的滑片向左移灯泡变亮，即电流变大、变阻器接入电路的电阻变小，故变阻器的左下接线柱连入电路中，如下所示：
（2）由图甲知道，小文没有坐在电表的正前方，读数时视线没有正对电表的刻度线，所以王老师叫停了他们；
（3）为保护电路，闭合开关前，变阻器连入电路的电阻最大，电路中的电流较小；
小勇检查电路连接无误后，闭合开关，发现小灯泡不亮，应减小变阻器连入电路中的电阻，观察灯的发光情况，故要求老师更换灯泡，这种做法不妥当；
经同组成员提示还发现电流表无示数，说明电路中有断路故障；电压表有示数，说明电压表与电源两极连通，则灯泡不亮的原因可能是灯泡断路；
（4）调节变阻器的滑片使小灯泡正常发光，这时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，
由欧姆定律可得，小灯泡正常发光时的电阻为：R== =6Ω；
（5）设计的数据表存在的问题有：
①物理量没有单位；
②设计了“灯泡电阻平均值”一栏，原因是灯的电阻随温度的变化而变化，不能取平均值。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）1200Pa；（2）7N；（3）2N．
【解析】
（1）由p=ρgh知道，A上表面所受水的压强是：p=ρ水gh=1×103 kg/m3 ×10N/kg×0.12m=1200Pa；
（2）由阿基米德原理知道，A、B受到的总浮力是：
F浮=ρ水gV排=ρ水g（VA +VB）=1×103 kg/m3 ×10N/kg×（1.0×10-3m3 +0.5×10-3 m3 ）=15N；
又因为A、B恰好悬浮，所以F浮 =GA +GB ，故B的重力是：GB =F浮-GA =15N-8N=7N；
（3）由阿基米德原理知道，B受到的浮力是：F浮B =ρ水gV排B =ρ水gVB =1×103 kg/m3 ×10N/kg×0.5×10-3 m3 =5N，
所以，细线对B的拉力是：F拉 =GB -F浮B =7N-5N=2N．
24、（1）1.68×l05J（2）525 s
【解析】
根据题中“求袋内水吸收的热量和需要的加热时间”可知，本题考查物体温度变化时所吸收的热量以及电加热器的工作时间。根据吸热公式和进行计算求解。
【详解】
（1）水吸收的热量
m=ρV=1.O×103kg/m3×1×10-3m3=1kg,
Q吸=cm（t-t0）=4.2×lO3J/(kg·℃）×lkg×（60℃-20℃）=1.68×l05J
（2）消耗的电能
则需要的加热时间
答：（1）袋内水吸收的热量为1.68×l05J；（2）需要的加热时间为525s；
次数
U/V
I/A
P/W
平均值P/W
1
2
3
U
I
R
灯泡电阻的平均值
1
2
3
额定电压
额定加热功率
220V
400W
袋内充水
自动断电温度
1.0L
60℃
