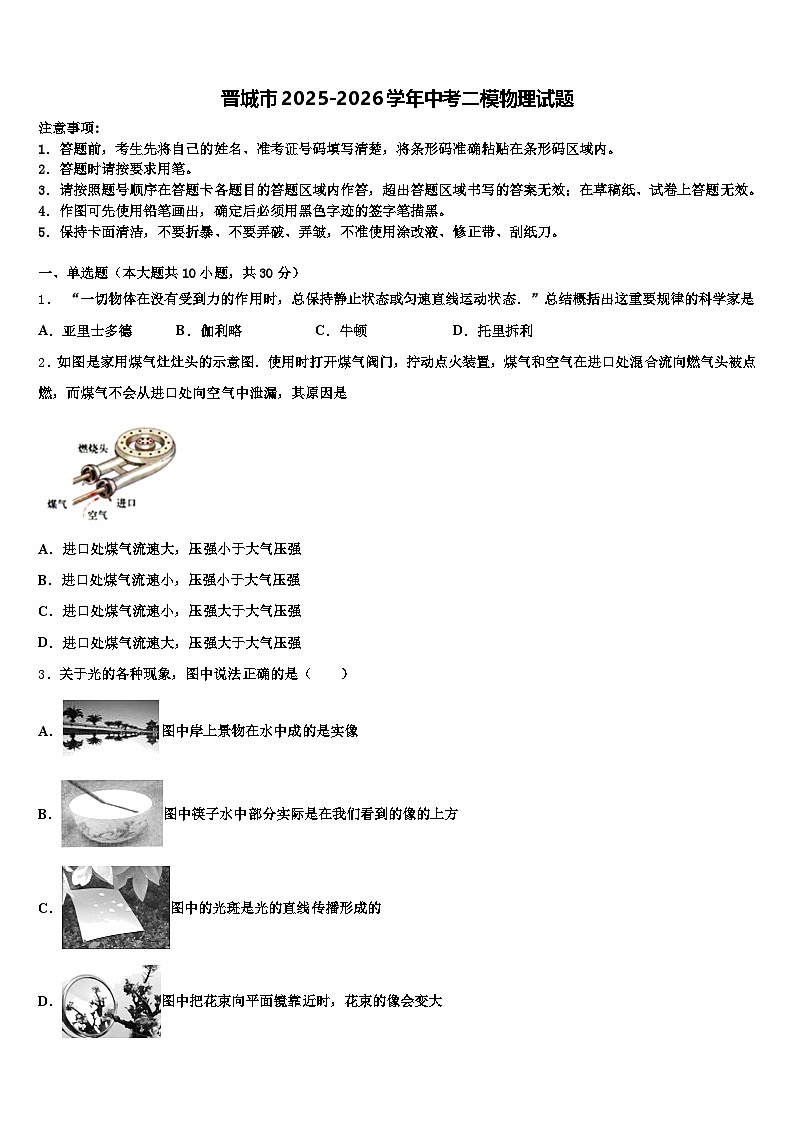

晋城市2025-2026学年中考二模物理试题（含答案解析）

这是一份晋城市2025-2026学年中考二模物理试题（含答案解析），共17页。试卷主要包含了答题时请按要求用笔，下列估测中，最接近实际情况的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1． “一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态．”总结概括出这重要规律的科学家是
A．亚里士多德B．伽利略C．牛顿D．托里拆利
2．如图是家用煤气灶灶头的示意图．使用时打开煤气阀门，拧动点火装置，煤气和空气在进口处混合流向燃气头被点燃，而煤气不会从进口处向空气中泄漏，其原因是
A．进口处煤气流速大，压强小于大气压强
B．进口处煤气流速小，压强小于大气压强
C．进口处煤气流速小，压强大于大气压强
D．进口处煤气流速大，压强大于大气压强
3．关于光的各种现象，图中说法正确的是（ ）
A．图中岸上景物在水中成的是实像
B．图中筷子水中部分实际是在我们看到的像的上方
C．图中的光斑是光的直线传播形成的
D．图中把花束向平面镜靠近时，花束的像会变大

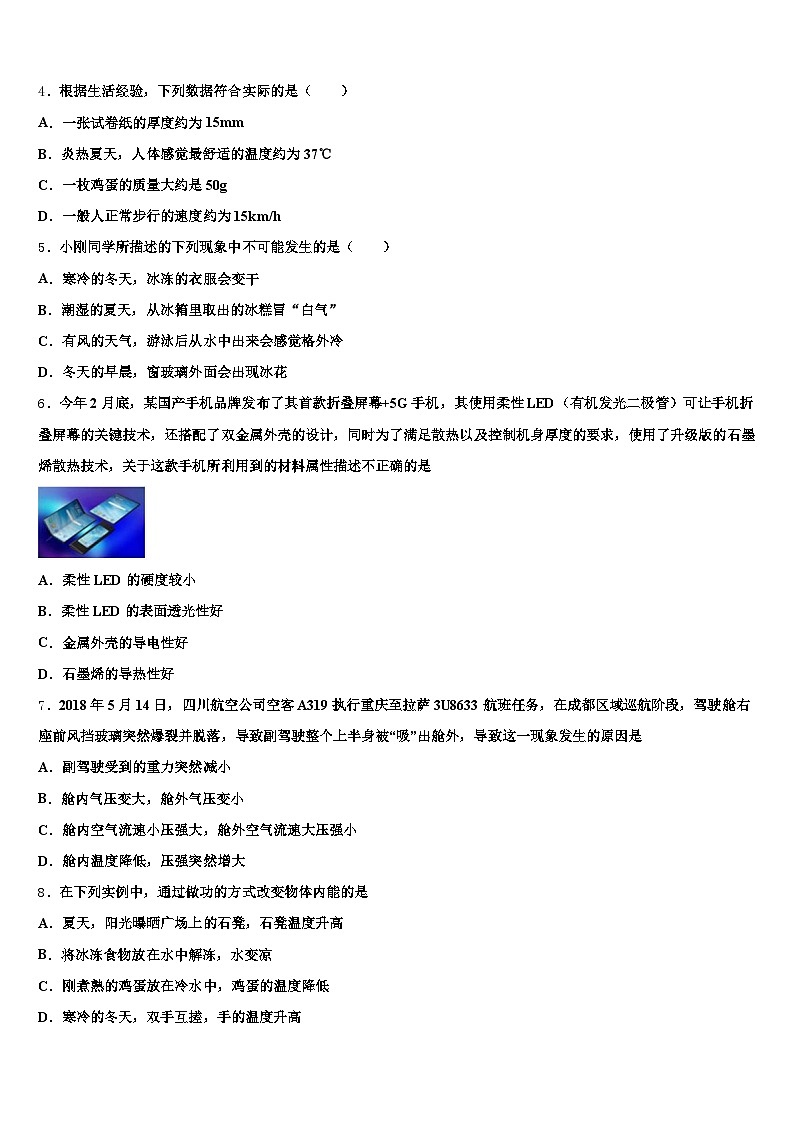

4．根据生活经验，下列数据符合实际的是（ ）
A．一张试卷纸的厚度约为15mm
B．炎热夏天，人体感觉最舒适的温度约为37℃
C．一枚鸡蛋的质量大约是50g
D．一般人正常步行的速度约为15km/h
5．小刚同学所描述的下列现象中不可能发生的是（ ）
A．寒冷的冬天，冰冻的衣服会变干
B．潮湿的夏天，从冰箱里取出的冰糕冒“白气”
C．有风的天气，游泳后从水中出来会感觉格外冷
D．冬天的早晨，窗玻璃外面会出现冰花
6．今年2月底，某国产手机品牌发布了其首款折叠屏幕+5G手机，其使用柔性LED（有机发光二极管）可让手机折叠屏幕的关键技术，还搭配了双金属外壳的设计，同时为了满足散热以及控制机身厚度的要求，使用了升级版的石墨烯散热技术，关于这款手机所利用到的材料属性描述不正确的是
A．柔性LED的硬度较小
B．柔性LED的表面透光性好
C．金属外壳的导电性好
D．石墨烯的导热性好
7．2018年5月14日，四川航空公司空客A319执行重庆至拉萨3U8633航班任务，在成都区域巡航阶段，驾驶舱右座前风挡玻璃突然爆裂并脱落，导致副驾驶整个上半身被“吸”出舱外，导致这一现象发生的原因是
A．副驾驶受到的重力突然减小
B．舱内气压变大，舱外气压变小
C．舱内空气流速小压强大，舱外空气流速大压强小
D．舱内温度降低，压强突然增大
8．在下列实例中，通过做功的方式改变物体内能的是
A．夏天，阳光曝晒广场上的石凳，石凳温度升高
B．将冰冻食物放在水中解冻，水变凉
C．刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低
D．寒冷的冬天，双手互搓，手的温度升高

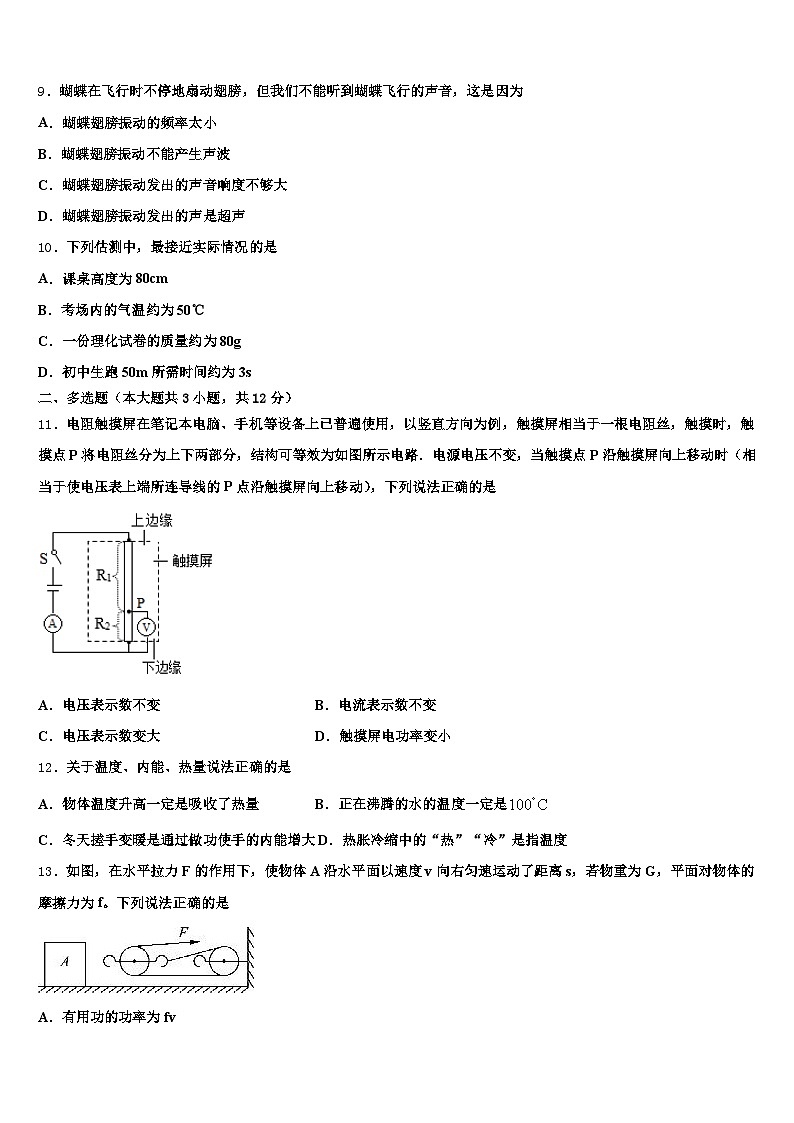

9．蝴蝶在飞行时不停地扇动翅膀，但我们不能听到蝴蝶飞行的声音，这是因为
A．蝴蝶翅膀振动的频率太小
B．蝴蝶翅膀振动不能产生声波
C．蝴蝶翅膀振动发出的声音响度不够大
D．蝴蝶翅膀振动发出的声是超声
10．下列估测中，最接近实际情况的是
A．课桌高度为80cm
B．考场内的气温约为50℃
C．一份理化试卷的质量约为80g
D．初中生跑50m所需时间约为3s
二、多选题（本大题共3小题，共12分）
11．电阻触摸屏在笔记本电脑、手机等设备上已普遍使用，以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，结构可等效为如图所示电路．电源电压不变，当触摸点P沿触摸屏向上移动时（相当于使电压表上端所连导线的P点沿触摸屏向上移动），下列说法正确的是
A．电压表示数不变B．电流表示数不变
C．电压表示数变大D．触摸屏电功率变小
12．关于温度、内能、热量说法正确的是
A．物体温度升高一定是吸收了热量B．正在沸腾的水的温度一定是
C．冬天搓手变暖是通过做功使手的内能增大D．热胀冷缩中的“热”“冷”是指温度
13．如图，在水平拉力F的作用下，使物体A沿水平面以速度v向右匀速运动了距离s，若物重为G，平面对物体的摩擦力为f。下列说法正确的是
A．有用功的功率为fv
B．拉力做功的功率为3Fv
C．装置的机械效率为
D．额外功为(3F－f)s
三、填空题（本大题共5小题，共10分）
14．2019年4月24日是第四个中国航天日，中国载人航天庆祝2019年“中国航天日”主题活动23日在京举行。截止到现在，中国的神州飞船已发射到了十一号，载人飞船完成各项任务后，返回舱进入大气层将通过一段黑障区，这一段时间飞船将“烧成”一个大火球，而飞船内的宇航员和设备则安然无恙。在返回的过程中，飞船相对于地面是______的，飞船“燃烧”是通过______的方式改变其内能的，飞船外壳上的烧蚀层先熔化后汽化，_____了大量的热从而保护了飞船。
15．在如图所示的电路中，电源电压保持不变，电阻R1、R2阻值相等。
若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数为I0.则电源电压为________，电流表A2示数为_______。若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是_________，该电表示数变化量为________。
16．自然界只有两种电荷，同种电荷相互_____。（选填“吸引”或“排斥”）
17．校车安全备受社会关注，国家出台了《校车安全管理条例》．目前已经有一批“大鼻子“校车投入使用，图是校车的简图．校车应用了许多物理知识，例如校车的颜色是黄色，是因为人眼对黄色比较敏感，
请你结合所学的物理知识写出对应的解释：
配安全带_____．
更换轮胎_____．
限制车高_____．
A．减小质量，减小惯性
B．防止刹车时由于惯性造成伤害
C．降低重心，增加校车稳定性
D．压力一定时，增大接触面积粗糙程度．
18．小兰在探究“滑动摩擦力大小与哪些因素有关”时，弹簧测力计的示数如图所示，忽略绳与滑轮间的摩擦，则物体A受到的滑动摩擦力大小为_____N。
四、计算题（本大题共3小题，共29分）
19．如图所示，是“彩虹”牌某款电热毯的简易电路图。电源电压保持不变，是电热毯加热的电热丝，是定值电阻，该电热毯的额定电压为。当开关闭合时，电热毯处于高温加热状态，其额定加热功率为；当开关断开时，电热毯处于低温加热状态。求：

（1）该电热毯的电热丝的阻值大小；
（2）该电热毯处于正常工作的高温加热状态时，消耗的电能大小；
（3）若的阻值为，则当该电热毯处于低温加热状态与高温加热状态时，其中的电热丝所消耗的电功率大小之比。
20．底面积为2×10-2米2的薄壁轻质柱形容器，里面盛有0.3米深的水．现有长为0.2米的吸管（底部用蜡封住），将适量细沙装入吸管中，用电子天平测出其总质量为0.01千克．然后将该吸管放入水中，如图所示，用刻度尺测出其静止时浸入水中的深度h为0.1米．求：
①容器中水的质量m水．
②吸管底部所受水的压强p水．
③若在该吸管中继续装入细沙使其总质量变为0.012千克，并把该吸管如图所示放入某未知液体中，测得其静止时浸入液体中的深度为0.15米．求该未知液体的密度ρ．
21．实验室里有一个标有“6V 3W”的小灯泡L1和一个标有“6V”的小灯泡L2，将它们连接到图甲所示电源电压可调的电路中，其中通过L2的电流与电压的关系如图乙所示，电流表、电压表均使用大量程（0～3A，0～15V），开关均闭合时，滑片P置于最右端时，调节电源电压使小灯泡L2正常发光，电流表的示数为1.3A。求：
（1）L2正常发光时的电阻。
（2）滑动变阻器的最大电阻。
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围。
五、作图题（本大题共2小题，共4分）
22．在图中画出物体AB在平面镜MN中所成的像．
（_____）
23．如图所示，木块A与平板小车一起在水平桌面上向左匀速直线运动，当小车受外力作用突然减速时，木块随机在小车的平板上滑行，请画出木块滑行过程中的受力示意图．
六、实验探究题（本大题共3小题，共15分）
24．探究：固体熔化时温度的变化规律
炎热的夏季，家中的蜡烛、柏油路上的沥青会变软．而冰块熔化时，没有逐渐变软的过程．由此推测，不同物质熔化时，温度的变化规律可能不同，我们选用碎冰和碎蜡研究物质的熔化过程．为让碎冰和碎蜡均匀和缓慢地熔化，我们把碎冰放到盛有温水烧杯中，把碎蜡放到盛有热水的烧杯中分别进行实验并记录数据，实验装置如图所示．
图是______（填“冰”或“蜡”）的温度随时间变化的图象．图所示温度计显示的是蜡某时刻的温度，它的示数是_________℃．在冰和蜡熔化过程中，如果将试管从烧杯拿出来，冰和蜡停止熔化．将试管放回烧杯后，冰和蜡又继续熔化．说明固体熔化时需要__________．如果让你自己实验探究石蜡熔化时温度的变化规律，你在实验中会想到注意哪些问题呢？请你写出一条注意事项．
_____________________________________________________________实验初步结论：石蜡熔化时吸收热量，____________________．
冰熔化时吸收热量，_______________．
25．小明在实验室探究电学实验，有如下器材：电压表、电流表、滑动变阻器、开关、电源（电压恒为4.5V）、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、小灯泡（额定电压为2.5V）、导线若干。
（1）在探究“电流与电阻的关系”实验中：
①小明设计了如图甲所示电路，请你帮他将图乙所示的实物图连接完整。
（_______）
②闭合开关前，要将滑动变阻器滑片移至____（选填“A”或“B”）端；电路中滑动变阻器起到保护电路和____的作用。
③闭合开关，发现无论如何移动滑动变阻器的滑片，电流表有示数，电压表示数为零，此时电路出现的故障可能是____。
④小明排除故障后继续实验，先将5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；断开开关，把5Ω电阻换为10Ω的电阻，再闭合开关，应向____（选填“A”或“B”）端移动滑动变阻器的滑片，才能使电压表示数仍为2.5V，同时再记下电流表的示数。
⑤为确保所给的5个定值电阻接入电路后都能正常进行实验，那么，应该选取最大阻值不小于____Ω的滑动变阻器。
（2）完成以上实验后，小明将定值电阻换成小灯泡，想要测量它的额定电功率。在不损坏小灯泡的情况下，移动滑动变阻器的滑片，记录多组小灯泡两端的电压值及对应的电流值，根据这些数据绘制出了小灯泡的“I﹣U”关系图象（如图丙所示）。分析图象可知，小灯泡正常工作时灯丝电阻为____Ω，小灯泡的额定功率是____W。从图象还可以看出，小灯泡灯丝的电阻随____升高而增大。
26．如图是小红同学“探究平面镜成像特点”的实验装置。
实验中用玻璃板代替平面镜，目的是_____。为探究平面镜所成的像是实像还是虚像，他将一块与玻璃板等大的不透明的白板竖放在玻璃板与蜡烛B之间，从蜡烛A侧观察，仍能看到蜡烛A的像，说明平面镜所成的像是由光的_____形成的。实验中玻璃板与水平桌面保持垂直，若不垂直，请你说出这样会对实验带来怎样的影响？_____。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
牛顿第一定律的内容：一切物体在没有受到力的作用时，总保持匀速直线运动状态或静止状态．
【详解】
牛顿在伽利略、笛卡尔的基础上得到牛顿第一定律：“一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态”．所以此科学规律是牛顿得到的．故选C．
2、A
【解析】
因为流速越快，流体的压强越小，所以进口处煤气流速大，压强小于大气压，煤气和空气在大气压的作用下流向燃烧头，而煤气不会向空气中泄露，所以只有A符合题意.
3、C
【解析】
A、平静的水面相当于平面镜，岸上景物在水面成的像是虚像，故A错误；
B、插入水中的筷子，由于筷子反射的光从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以看到筷子在水中的部分是向上弯折，所以图乙中筷子实际是在我们看到的像的下方，故B错误；
C、太阳光在树荫下形成圆形光斑是小孔成像现象，这是光沿直线传播形成的，故C正确；
D、由平面镜成像特点像和物等大可知，把花束向平面镜靠近时，花束的像与花束大小相等，不会变大，故D错误．
故选C．
4、C
【解析】
A、一张纸的厚度在75μm＝0.075mm左右，试卷纸的厚度与此差不多，故A不符合实际；
B、人体感觉最舒适的温度在25℃左右，而37℃与人的体温接近，故B不符合实际；
C、10个鸡蛋的质量大约1斤，而1斤＝500g，所以一个鸡蛋的质量在50g左右，故C符合实际；
D、人步行的速度一般在1.2m/s左右，1.2m/s＝1.2×3.6km/h＝4.32km/h，故D不符合实际。
5、D
【解析】
A、衣服里的冰升华成了水蒸气，所以冰冻的衣服干了．该选项不合题意．
B、空气中的水蒸气遇到从冰箱里取出的雪糕放出热量液化成小水滴，故而出现冰糕冒“白气”现象．该选项不合题意．
C、有风的天气，空气流动快，加快了人身上水的蒸发速度，液体蒸发需要吸收热量，所以使人感觉格外冷．该选项不合题意．
D、冬天窗玻璃内侧的冰花是水蒸气凝华而成的；冬天的早晨，窗玻璃外面的空气温度与窗玻璃的温度相同，没有热传递现象发生，所以玻璃窗外面不可能有冰花．该选项符合题意．故选D．
6、C
【解析】
A、此款手机为折叠屏幕，说明了柔性LED的硬度较小，故A正确，不符合题意；
B、柔性LED的表面透光性好，这样能看清手机画面，故B正确，不符合题意；
C、利用双金属外壳是为了增加其安全性，不是利用金属的导电性好，故C错误，符合题意；
D、石墨烯具有高导热性，所以用石墨烯来散热，故D正确，不符合题意。
7、C
【解析】
正在高空中飞行的飞机，挡风玻璃突然爆裂，舱内空气流速小压强大，舱外空气流速大压强小，故形成向外的压强差，因此副驾驶整个上半身被“吸”出舱外，故C正确，ABD错误．
8、D
【解析】A. 夏天，阳光曝晒广场上的石凳，石凳温度升高，是太阳的能量通过辐射传递给了石凳，属于热传递改变内能；
B. 将冰冻食物放在水中解冻，水变凉是水的内能通过热传递给食物，水内能减小，温度降低，也是热传递的方式改变了内能；
C. 刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低，热量从鸡蛋传递到冷水，属于热传递的方式改变内能；
D. 寒冷的冬天，双手互搓，手的温度升高，机械能转化为了内能，是做功的方式增加了手的内能，符合题意。
故选D。
点睛：牢记改变物体内能的两种方式是解题的关键，即热传递和做功，两种方式对于内能的改变是等效的，两种方式很容易区分，做题不难。
9、A
【解析】
人耳的听觉范围为20Hz-2000Hz．
蝴蝶在飞行时不停地扇动翅膀，但我们不能听到蝴蝶飞行的声音，这是因为扇动翅膀的频率低于20Hz，所以人耳是听不到的．
即翅膀振动的频率太小，人耳听不到，故A正确；
而翅膀振动能产生声波，因为频率低，属于次声波，所以听不到，且原因也不是响度不够大，故BCD错误；
故选A．
点睛：注意牢记人耳的听觉范围，即20Hz-2000Hz，高于此频率的为超声波，低于此频率的为次声波，人耳都是听不到的．
10、A
【解析】
A、中学生的身高在165cm左右，课桌的高度在中学生身高的一半左右，为80cm．此选项符合实际；
B、人体舒适的温度是25℃，故考场内的气温约为25℃，此选项不符合实际；
C、一份理化试卷的质量约为8g，一份理化试卷的质量为80g时太重了，故此选项不符合实际；
D、初中生跑50m所需时间约为7s，故此选项不符合实际；
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
由图可知，R1、R2串联，当P移动时，电路的总电阻不变，根据欧姆定律可知，电路中的电流不变，即电流表示数不变，故B正确、D错误；
电压表测量的是R2的电压，触摸点P沿触摸屏向上移动时，R2的长度变大，R2的电阻变大，根据U＝IR可知，其两端的电压变大，即电压表示数变大，故C正确、A错误．
12、CD
【解析】
A. 因为做功和热传递都可以使物体的内能发生改变，所以物体温度升高可能吸收了热量也可能外界对物体做功使物体温度升高的，故A错误；
B. 因为水的沸点与气压有关，气压越大沸点越高，且一标准大气压下水的沸点为100℃，所以正在沸腾的水的温度可能为100℃，也可能不是100℃，故B错误；
C. 冬天搓手变暖是通过克服摩擦做功使手的内能增大，故C正确；
D. 热胀冷缩是指物体遇到低温环境体积收缩，遇到高温环境体积膨胀，所以这里的"热""冷"是指温度，故D正确．
13、ABD
【解析】
试题分析： 用滑轮组水平拉物体，克服摩擦力做功是有用功W有用=fs，A正确；，所以有用功功率P有用=fv，A正确；承受拉力的绳子段数为3，所以拉力移动速度为3v，所以拉力功率P拉=3Fv，B正确。又因为拉力移动的距离s拉=3s，所以拉力做功W拉=3Fs，所以机械效率，额外功，即C错误，D正确；故选ABD。
考点：滑轮组的机械效率，有用功、额外功的计算
三、填空题（本大题共5小题，共10分）
14、运动 做功 吸收
【解析】
返回舱在返回的过程中，相对于地面的距离越来越近，因此飞船相对于地面是运动的，进入大气层，克服摩擦做功，使返回舱的内能增加、温度升高，为了保护返回舱，在外壳上有一层烧蚀层，先熔化后汽化，从飞船上吸收了大量的热，从而保护了飞船。
15、U0 2I0 R2断路或R1、R2同时断路 U0
【解析】
（1）由电路图可知，当电键S断开时，R2和电压表被断路，电路为R1的简单电路，两电流表均测通过R1的电流；当电键闭合时，两电阻并联，电压表测电源的电压，电流表A1测R1支路的电流的，电流表A2测干路电流；当电键S由断开到闭合时，电压表V的示数为U0，则电源电压为U0；电流表A2示数测量的是干路电流，电阻R1、R2阻值相等，则通过的电流相等，根据并联电路的电流关系可知，电流表A2示数为2I0；
（2）电路故障分为短路和断路，则：
①若R1短路，闭合电键前，电流经两电流表回到电源的负极，会造成电源短路，烧坏电源，三电表无示数；闭合电键后，由电源烧坏可知，三电表无示数，则三电表的示数不变；
②若R2短路，闭合电键前，两电流表有示数，电压表无示数，闭合电键后，会造成电源短路，烧坏电源，两电流表和电压表均无示数；
③若R1与R2同时短路时，电键闭合前后都会造成电源短路，三电表的示数不变；
④若R1断路，断开电键三电表均无示数，闭合电键后，电压表和A2有示数，A1无示数，即电压表的示数变大，电流表A1的示数不变，电流表A2的示数变大；
⑤若R2断路，闭合电键前后，通过R1的电流不变，两电流表的示数不变，而电压表从无示数变为有示数，则电流表的示数不变，电压表的示数变化；
⑥若R1与R2同时断路时，闭合电键前三电表无示数，闭合电键后，两电流表的示数不变，电压表的示数变大；
综上可知，电路故障为R2断路或R1、R2同时断路；当S断开时，电压表示数为0，当开关S闭合时，电压表测量的是电源电压，故电压表示数变化量为U0；
16、排斥
【解析】
由电荷间的相互作用规律知道，同种电荷相互排斥、异种电荷相互吸引。
17、B D C
【解析】
（1）指导学生安全落座、系好安全带；制止学生在校车行驶过程中离开座位等危险行为．是防止汽车出现意外时，由于惯性而对乘员造成伤害．
（2）轮胎上刻有凹凸不平的花纹，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的；时间长了，这些凹凸不平的花纹会被磨平，因此要更换轮胎．
（3）为了提高校车稳定性，因此要限制车高，降低重心，从增加校车稳定性．
18、3.6
【解析】
由图可知，弹簧测力计的示数为3.6N，实验中，匀速直线拉动物体时，拉力与摩擦力是一对平衡力,又因为定滑轮只改变力的方向，不能省力，所以弹簧测力计的示数就等于摩擦力的大小，即3.6N。
四、计算题（本大题共3小题，共29分）
19、（1）440Ω（2）1.98×105J（3）4:25
【解析】
（1）当开关S闭合时，只有R1的简单电路，R1的阻值R1===440Ω；
（2）电热毯处于高温加热状态时，30min消耗的电能W=P额t=110W×30×60 s=1.98×105J；
（3）当开关S断开时，电热毯处于低温加热状态，R1、R2串联，，
低温状态下电路中的R1的功率P低温=I2R1=（0.2A）2×440Ω=17.6W，
两种状态下电阻R1的电功率之比：17.6W:110W=4:25。
答：（1）R1的阻值为440Ω；
（2）该电热毯处于高温加热状态时，10min消耗的电能为1.98×105J；
（3）当该电热毯处于低温加热状态与高温加热状态时，其中的电热丝所消耗的电功率大小之比为4:25。
20、① 6千克；② 980帕；③800千克/米1
【解析】
（1）容器中水的体积：
V＝Sh水＝2×10﹣2m2×0.1m＝6×10﹣1m1，
由得容器中水的质量：
m水＝ρ水V水＝1×101kg/m1×6×10﹣1m1＝6kg；
（2）吸管底部所受水的压强：
p水＝ρ水gh＝1×101kg/m1×9.8N/kg×0.1m＝980Pa；
（1）设吸管的横截面积为S吸管，将该吸管放入水中，静止时浸入水中的深度h＝0.1m，排开水的体积：
V排水＝S吸管h，
吸管受到的浮力：
F浮1＝ρ水V排水g＝ρ水S吸管hg＝m1g，……………..①
在该吸管中继续装入细沙使其总质量变为0.012千克，将该吸管放入另一种液体中，静止时浸入液体中的深度h′＝0.15m，排开液体的体积：
V排液＝S吸管h′，
此时吸管受到的浮力：
F浮2＝ρ液V排液g＝ρ液S吸管h′g＝m2g，………………………..②
得：，
即，
解得液体的密度：ρ液＝0.8×101kg/m1．
答：①容器中水的质量为6kg；②吸管底部所受水的压强为980Pa；③该未知液体的密度为0.8×101kg/m1．
21、（1）6Ω；（2）20Ω；（3）6V-16V
【解析】
（1）由图乙得到小灯泡L2正常发光时，U2=6V，I2=1A， L2正常发光时的电阻R2==6Ω；
（2）由图可知，闭合开关S1、S2、S3，滑片P置于最右端时，滑动变阻器的最大阻值与灯泡L2并联，电流表测干路电流，并联电路中各支路两端的电压相等，且小灯泡L2正常发光，所以电源的电压：U=U1=6V， 并联电路中干路电流等于各支路电流之和，所以通过滑动变阻器的电流：I滑=I-I1=1.3A-1A=0.3A，滑动变阻器的最大阻值：R滑大=20Ω；
（3）①L1的阻值R1==12Ω，通过L1的额定电流I1==0.5A，
串联电路电流相等，所以电路中最大电流为0.5A，由乙图可知当电流为0.5A时，L2两端的电压为2V，所以电源电压U=U1+U2=6V+2V=8V；
②只闭合开关S1时，L1与滑动变阻器串联，L1正常发光时的电流I1=0.5A，L1的阻值为R1=12Ω，总电阻最大值R总最大=12Ω+20Ω=32Ω，电路中总电阻变化范围为12Ω-32Ω，电源电压最小值U=IR=0.5A×12Ω=6V，最大值U=IR=0.5A×32Ω=16V，故电源电压的调节范围为6-16 V；
③闭合S1、 S2，断开S3，滑动变阻器与L2并联再与L1串联，电路的总电阻最小值为12Ω，最大值为12Ω+20Ω=32Ω，也在12Ω-32Ω范围内，所以电压范围也在第②种情况的范围之内；
④当闭合S2和S3时，只有L2接入电路，电源电压为6V时，L2正常发光；
⑤当开关全闭合时，滑动变阻器与L2并联，电源电压为6V，L2正常发光；
综上所述电源电压的调节范围为6V-16V。
答：（1）L2正常发光时的电阻是6Ω；
（2）滑动变阻器的最大电阻是20Ω；
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围是6V-16V。
五、作图题（本大题共2小题，共4分）
22、
【解析】
根据平面镜成像的特点：平面镜所成的像与物等大，像与物离镜面的距离相等，即像与物关于镜面对称，故过A与B分别作平面镜的垂线，在垂线上找出对称点A'与B'，因平面镜成的是虚像，用虚线连接A'B'即为所作像．
23、
【解析】
（1）小车突然减速后，木块相对于平板向左滑动，在水平方向上受摩擦力的作用，方向向右，
（2）在竖直方向上，木块受重力G和支持力F的作用，并且这两个力是一对平衡力，如图所示．
六、实验探究题（本大题共3小题，共15分）
24、冰 52 吸热 让石蜡均匀受热（温度计的玻璃泡与石蜡充分接触） 温度不断升高 温度不变
【解析】
（1）图乙是晶体熔化图象，冰是晶体；晶体熔化时，吸热温度不变；图中温度计的分度值是1℃，一般情况下温度计都是从0开始读数，所以温度计读数是52℃；
（2）冰和蜡都是固体，固体在熔化时要不断吸收热量；
（3）试管受热不均匀容易破碎，所以在做实验时应该使试管受热均匀；
（4）实验初步结论：石蜡熔化时吸收热量，温度不断升高，冰熔化时吸收热量，温度不变．
25、 A 保持电阻两端电压不变 电阻短路 A 20 10 0.625 温度
【解析】
(1)①变阻器按一上一下接入电路中，电压有与电阻并联，如下所示：
②闭合开关前，为了保护实验仪器不被烧坏，要将滑动变阻器滑片移至阻值最大处的A端，电路中滑动变阻器起到保护电路和保持电阻两端电压不变的作用；
③闭合开关，无论如何移动滑动变阻器的滑片，电流表有示数，说明电路为通路，电压表示数为零，此时电路出现的故障可能是R短路；
④根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，所以滑片应向A端移动，才能使电压表示数仍为2.5V，同时再记下电流表的示数；
⑤电阻两端的电压始终保持UV=2.5V，根据串联电路电压的规律，变阻器分得的电压：U滑=U−UV=4.5V−2.5V=2V，变阻器分得的电压为电压表示数的 =0.8倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑=0.8×25Ω=20Ω，为确保所给的5个定值电阻接入电路后都能正常进行实验，那么，应该选取最大阻值不小于20Ω的滑动变阻器；
(2)根据如图丙所示绘制出了小灯泡的I−−U关系图象知，灯在额定电压下的电流为0.25A，由欧姆定律，灯泡正常工作时灯丝电阻为： =10Ω，小灯泡的额定功率是：=2.5V×0.25A=0.625W；从图象还可知，灯在1V时的电流为0.12A、3V时的电流为0.27A，由欧姆定律，电阻分别为8.3Ω、11.1Ω；通过灯的电流随电压的变大而变大，根据 ，灯的功率变大，灯的温度升高，故小灯泡灯丝的电阻是随温度的升高而增大。
26、便于确定像的位置 反射 无论怎么移动蜡烛都不能与像重合
【解析】
（1）因为玻璃板是透明的，能在观察到A蜡烛像的同时，还可以透过玻璃清楚的看到放在后面B蜡烛，便于确定像的位置和大小；
（2）因为平面镜成的像是光的反射形成的，是反射光线的反向延长线的交点，所以在玻璃板与蜡烛B之间放上不透明的白板，从蜡烛A侧观察，仍能看到蜡烛A的像；
（3）平面镜所成的像和物体关于平面镜对称，如果玻璃板与水平桌面不垂直，无论怎么移动蜡烛都不能与像重合。
