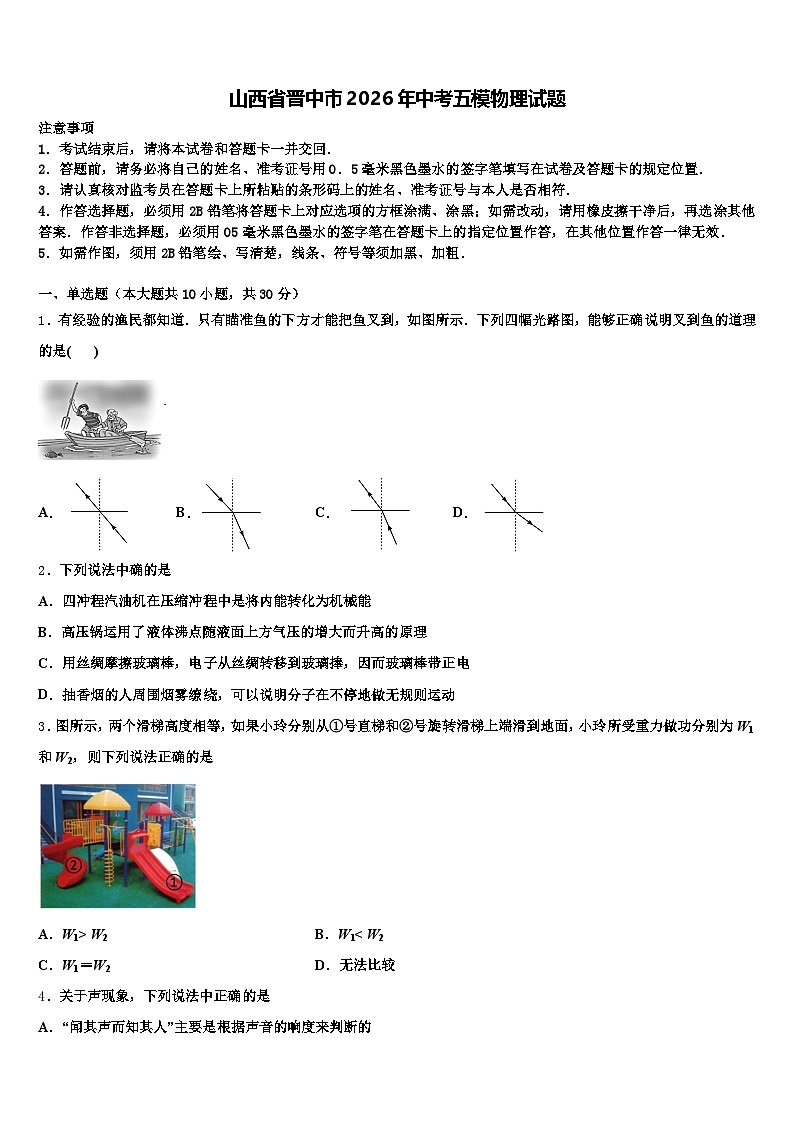

山西省晋中市2026年中考五模物理试题（含答案解析）

这是一份山西省晋中市2026年中考五模物理试题（含答案解析），共17页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼的道理的是( )
A．B．C．D．
2．下列说法中确的是
A．四冲程汽油机在压缩冲程中是将内能转化为机械能
B．高压锅运用了液体沸点随液面上方气压的增大而升高的原理
C．用丝绸摩擦玻璃棒，电子从丝绸转移到玻璃捧，因而玻璃棒带正电
D．抽香烟的人周围烟雾缭绕，可以说明分子在不停地做无规则运动
3．图所示，两个滑梯高度相等，如果小玲分别从①号直梯和②号旋转滑梯上端滑到地面，小玲所受重力做功分别为W1和W2，则下列说法正确的是
A．W1> W2B．W1< W2
C．W1＝W2D．无法比较

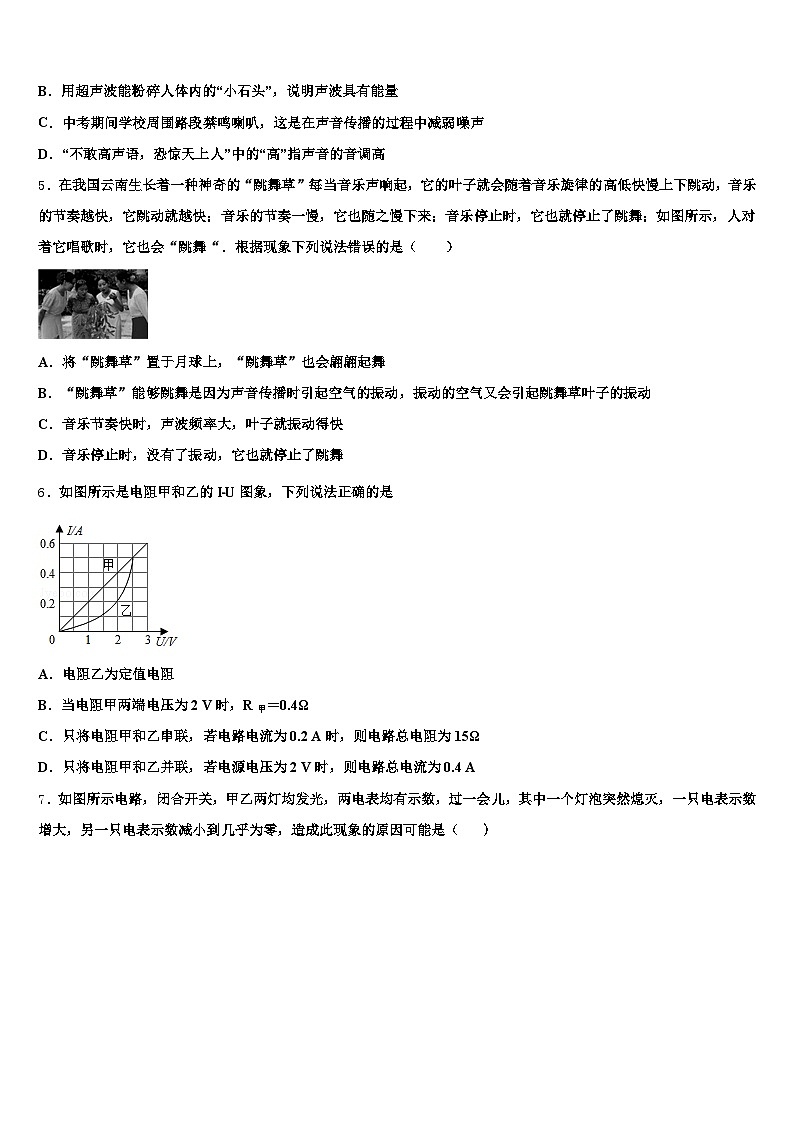

4．关于声现象，下列说法中正确的是
A．“闻其声而知其人”主要是根据声音的响度来判断的
B．用超声波能粉碎人体内的“小石头”，说明声波具有能量
C．中考期间学校周围路段禁鸣喇叭，这是在声音传播的过程中减弱噪声
D．“不敢高声语，恐惊天上人”中的“高”指声音的音调高
5．在我国云南生长着一种神奇的“跳舞草”每当音乐声响起，它的叶子就会随着音乐旋律的高低快慢上下跳动，音乐的节奏越快，它跳动就越快；音乐的节奏一慢，它也随之慢下来；音乐停止时，它也就停止了跳舞；如图所示，人对着它唱歌时，它也会“跳舞“．根据现象下列说法错误的是（ ）
A．将“跳舞草”置于月球上，“跳舞草”也会翩翩起舞
B．“跳舞草”能够跳舞是因为声音传播时引起空气的振动，振动的空气又会引起跳舞草叶子的振动
C．音乐节奏快时，声波频率大，叶子就振动得快
D．音乐停止时，没有了振动，它也就停止了跳舞
6．如图所示是电阻甲和乙的I﹣U图象，下列说法正确的是
A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，R甲＝0.4Ω
C．只将电阻甲和乙串联，若电路电流为0.2 A时，则电路总电阻为15Ω
D．只将电阻甲和乙并联，若电源电压为2 V时，则电路总电流为0.4 A

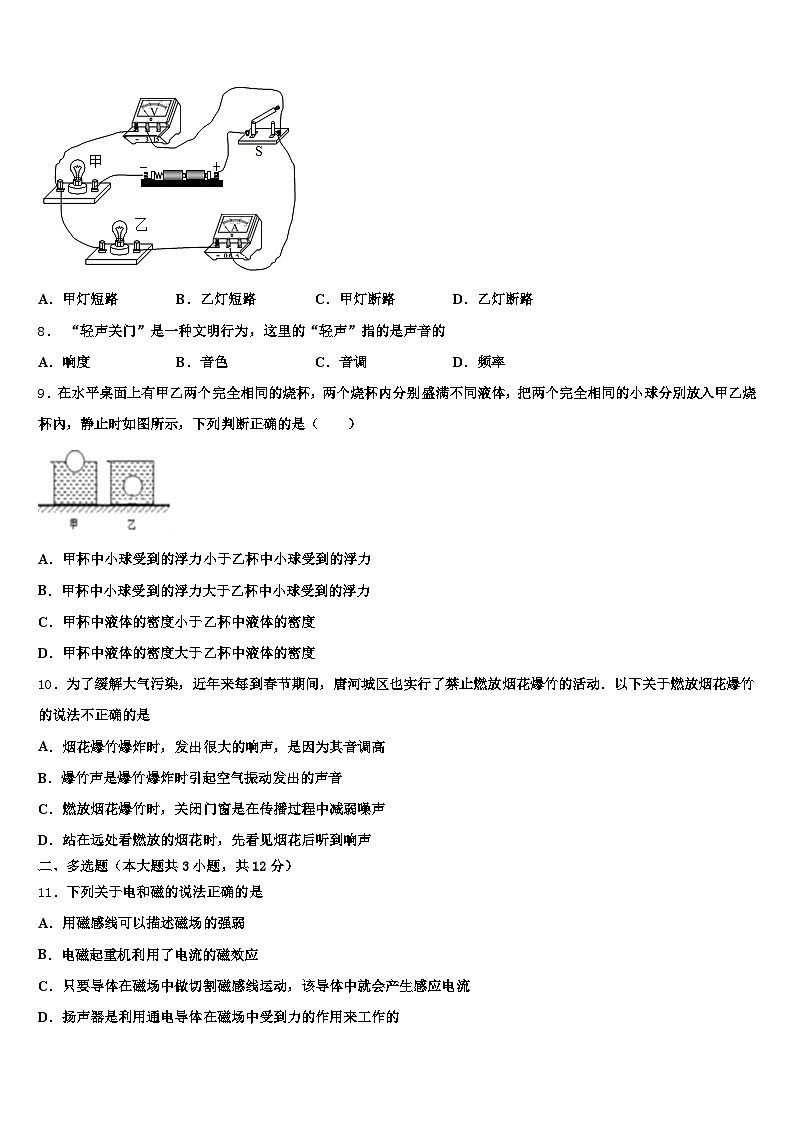

7．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路
8． “轻声关门”是一种文明行为，这里的“轻声”指的是声音的
A．响度B．音色C．音调D．频率
9．在水平桌面上有甲乙两个完全相同的烧杯，两个烧杯内分别盛满不同液体，把两个完全相同的小球分別放入甲乙烧杯內，静止时如图所示，下列判断正确的是（ ）
A．甲杯中小球受到的浮力小于乙杯中小球受到的浮力
B．甲杯中小球受到的浮力大于乙杯中小球受到的浮力
C．甲杯中液体的密度小于乙杯中液体的密度
D．甲杯中液体的密度大于乙杯中液体的密度
10．为了缓解大气污染，近年来每到春节期间，唐河城区也实行了禁止燃放烟花爆竹的活动．以下关于燃放烟花爆竹的说法不正确的是
A．烟花爆竹爆炸时，发出很大的响声，是因为其音调高
B．爆竹声是爆竹爆炸时引起空气振动发出的声音
C．燃放烟花爆竹时，关闭门窗是在传播过程中减弱噪声
D．站在远处看燃放的烟花时，先看见烟花后听到响声
二、多选题（本大题共3小题，共12分）
11．下列关于电和磁的说法正确的是
A．用磁感线可以描述磁场的强弱
B．电磁起重机利用了电流的磁效应
C．只要导体在磁场中做切割磁感线运动，该导体中就会产生感应电流
D．扬声器是利用通电导体在磁场中受到力的作用来工作的
12．如图所示的四种传统特色美食：冰糖葫芦、北京烤鸭、豆汁儿、焦圈．冰糖葫芦制作时糖稀遇冷变硬，晶莹剔透；北京烤鸭驰名中外，用果木燃料烤制，散发一种特殊的香气；豆汁儿和焦圈更是北京久负盛名的传统风味小吃．下列说法中正确的是
A．凝：糖稀遇冷变硬是因为糖分子停止了运动
B．烤：果木燃烧放热，将化学能转化为内能
C．煮：豆汁儿在火上煮的过程，是利用热传递的方式使其内能增加
D．炸：家用普通油炸锅通常用铁制造而成，主要因为铁的比热容大
13．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示实验所揭示的规律和应用的对应关系，其中对应关系正确的是
A．A B．B C．C D．D
三、填空题（本大题共5小题，共10分）
14．一节干电池的电压为_________伏.家庭电路中，电冰箱与电视机是________的（选填“串联”或“并联”），家中电烤箱工作时主要将电能转化为_________能.
15．一辆汽车以21m/s的速度在水平路面上沿直线匀速行驶5分钟，汽车的质量为1511kg，行驶时所受阻力为车重的1．2倍，则牵引力为____N，此时汽车的功率为_____kW，重力做的功为_____J．（取g=11N/kg）
16．两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_____Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为_____A．
17．（1）物体A沿着斜面匀速下滑，在图1中，_____为物体A所受重力的示意图（选填“G1”、“G2”或“G3”）。
（2）图2，通电螺线管的A端为_____极（选填“N”或“S”）。
（3）图3是温度计的一部分，它指示的温度是_____℃。
（4）如图4的厘米刻度尺中，物体A的长度为_____cm。
（5）如图5，弹簧测力计的示数为_____N。
18．如图所示，闭合开关，螺线管的下端是_____极；条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧长度将_____（选填“伸长”、“缩短”或“不变”）。
四、计算题（本大题共3小题，共29分）
19．小明想测量电磁炉的效率，首先小明观察了家中的电能表，看到电能表的表盘如图所示，并且关闭了家中其他用电器，只把电磁炉接入电路中工作，把质量为3 kg、初温为25 ℃ 的水刚好烧开，用时10 min。电能表的示数变为 已知水的比热容是4.2×103J/（kg·℃），当时气压为标准大气压。求：
这些水吸收的热量；电磁炉在烧水过程中的效率。
20．当前新能源汽车日益普及，某品牌新能源汽车一次最多能装入18kg硼和45L水，利用二者反应产生的能量，相当于3.5L汽油完全燃烧产生的能量。当该车以108km/h的速度在水平路面上匀速行驶时，燃料的能量转化为机械能的效率为80%，该轿车的质量是1.6t，轿车受到的阻力是车重的0.1倍。（汽油的热值为4.6×107J/kg，ρ汽油＝0.8×103kg/m3，g取10N/kg）求：
（1）发动机的牵引力为多大？
（2）发动机的有用功率多大？
（3）一次加满燃料可以供该车行驶多少千米？
（4）请说出使用该车的优点（一条即可）。
21．如图所示。圆柱形容器中装有适量的水。甲、乙两物体用细线连在一起浮在水中并处于静止状态。其中甲物体重1.2N.体积为。有体积浸入水中：乙物体体积为。求：
（1）甲物体受到的浮力；
（2）乙物体的重力；
（3）请分析说明，当剪断细绳后。水对容器底的压强如何改变？
五、作图题（本大题共2小题，共4分）
22．按要求作图（请保留作图痕迹）：如图甲，画出物体AB在平面镜中所成的像．
如图乙，石块静止在水平桌面上，O为重心，画出它所受力的示意图．
如图丙，小磁针静止时的情况，请在虚线上标出磁感线的方向，并在括号内标明电源的“＋”或“—”极．
23．如图所示，当开关闭合后，磁铁受到通电螺线管的斥力但保持静止.请在图中作出条形磁铁受到的摩擦力方向，并标出通电螺线管中电源的正极.
六、实验探究题（本大题共3小题，共15分）
24．如图所示是小明同学探究“阿基米德原理”的实验，其中桶A为圆柱形。
（1）小明同学先用弹簧测力计分别测出空桶A、B的重力，如图甲、乙所示：然后将空桶A轻放入盛满水的溢水杯中，用桶B接住溢出的水，如图丙所示。则空桶A受到的浮力为_____N；
（2）再测出桶B和溢出水的总重力，如图丁所示，则桶A排开水的重力为_____N；
（3）接着小芳同学往桶A中加入沙子进行实验，得到4组数据，如下表所示，其中数据有明显错误的是第_____次；
（4）分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于它排开的液体所受的_____；
（5）小芳同学进一步探究，她将装有适量沙子的桶A分别放入足够多的水中和另一未知液体中，桶A浸入水中的深度为h1，浸入另一液体中的深度为h2（两次桶A均没有被浸没）。设水的密度为ρ水，则另一液体的密度表达式为ρ液＝_____（用题中所给和所测物理量的字母表示）。
25．在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图甲所示。
凸透镜的焦距为_____cm。当把蜡烛、凸透镜、光屏的位置如乙图放置时，在光屏上能成倒立、_____的实像；生活中的_____就是利用这个原理制成的。凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向_____（选填“左”或“右”）移动。
26．某课外兴趣小组对某款家用电热水壶的耗电情况进行了调查，调查记录表如下:
调查发现实际热水时间大于标定时间，他们怀疑是电热水壶的实际功率与额定功率不符造成的.请你设计实验帮他们测量出该款电热水壶的实际功率.
（1）实验器材_____；
（2）实验步骤：_____；
（3）表达式：_____（用直接测量的物理量表示）
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
水中鱼反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像，所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到；如图所示：
由此可知，B、D选项光的传播方向错误，A选项折射角等于入射角，故错误，只有C选项正确，故选C．
2、B
【解析】
A. 汽油机共有四个冲程，汽油机在压缩冲程中将机械能转化为内能，故A错误；
B. 压强越大，沸点越高，因此高压锅就是利用液体沸点随气压的升高而升高的原理，故B正确；
C. 丝绸与玻璃摩擦，玻璃中电子转移到丝绸上，玻璃由于失去电子而带正电，故C错误；
D. 抽香烟的人周围烟雾缭绕，烟雾是固体小颗粒的运动，不能说明分子在不停地做无规则运动，故D错误．
3、C
【解析】
无论小玲分别从①号直梯和②号旋转滑梯上端滑到地面，小玲的重力不变，滑梯的高度不变，由可知，小玲两次中重力做的功相等，故W1＝W2，故C正确，ABD错误．
4、B
【解析】
试题分析：A．错误，是根据音色来判断的；
B．正确，超声波具有能量，所以能把石块击碎；
C．错误，这是在声源处减弱噪声的；
D．错误，这个高指的是声音的响度；应选B．
考点：声音的三要素
5、A
【解析】
A． “跳舞草”之所以能跳舞，是这种草对声波的刺激很灵敏，声音传播时引起空气的振动，月球上没有空气，故“跳舞草”不会跳舞，故A错误；
BCD．“跳舞草”之所以能跳舞，可能是这种草对声波的刺激很灵敏，声音传播时引起空气的振动，空气的振动又会引起草叶的振动，音乐节奏快时，声波频率高，叶子振动的就快；反之，则慢，音乐一旦停止，没有了振动，“跳舞草”也就停止了振动，故BCD正确；
故选A。
6、C
【解析】
（1）根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲、乙电阻的变化，确定乙是否是定值电阻；
（2）由图象可知，当甲两端电压为2V时对应的电流，根据欧姆定律求出甲的阻值；
（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压，根据欧姆定律即可求出总电阻；
（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流．
【详解】
A. 由图象可知，通过甲的电流与电压成正比，通过乙的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，为定值电阻；乙电阻的阻值在变化，不是定值电阻，故A错；
B. 由图象可知,当甲两端电压为2V时,通过甲的电流为0.4A,则R甲＝ ＝5Ω；故B错；
C. 甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，
由图象可知,U甲＝1V,U乙＝2V，因为串联电路中总电压等于各分电压之和，所以电路的总电压：
U＝U甲+U乙＝1V+2V＝3V，电路总电阻： R总＝＝15Ω，故C正确．
D 甲、乙并联在2V电源时，根据并联电路的电压特点可知两电阻两端的电压都为2V，由图象可知,I甲＝0.4A,I乙＝0.2A，因为并联电路中干路电流等于各支路电流之和，所以电路总电流I＝I甲+I乙＝0.4A+0.2A＝0.6A，故D错；故选C．
7、B
【解析】
由图可知，甲灯、乙灯和电流表串联，电压表测量乙灯两端的电压，电流表测量电路电流．A、若甲灯短路，乙灯泡发光，电路中有电流，电流表有示数，电压表与电源两端相连，电压表有示数，故A不符合题意；B、若乙灯短路，电压表也同时被短路，没有示数，甲灯泡发光，电路中电阻减小，电流表示数增大，故B符合题意；C、若甲灯断路，乙灯泡不发光，电流表没有示数，电压表与电源两端不相连，电压表没有示数，故C不符合题意；D、若乙灯断路，甲灯泡不发光，电流表没有示数，电压表与电源两端相连，电压表有示数，故D不符合题意．故选B．
先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项．
8、A
【解析】
试判断生活用语是描述声音的哪个特性．“轻声”指声音的响度小．其它词语如：低声细语，震耳欲聋也是指的声音的响度。
9、D
【解析】
两个完全相同的小球，其重力G相同、密度ρ球也相同。
AB、由图知，小球在甲中漂浮，则F浮甲＝G，在乙中悬浮，则F浮乙＝G，所以F浮甲＝F浮乙，故AB错误；
CD、由图知，小球在甲中漂浮，则ρ球＜ρ甲，在乙中悬浮，则ρ球＝ρ乙，所以ρ甲＞ρ乙，故C错误，D正确。
10、A
【解析】
A、烟花爆竹爆炸时，很远的地方都能听到响声，是因为其响度大，故A错误；
B、物体由于振动产生声音，爆竹声是爆竹爆炸时引起空气振动发出的声音，故B正确；
C、燃放烟花爆竹时，关闭门窗是在传播过程中减弱噪声，故C正确；
D、烟花和声音是同时产生的，光在空气中的传播速度是3×108m/s，声音在空气中的传播速度是340m/s，所以先看到烟花后听到声音，故D正确．
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A．用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；
B．电磁铁应用了电流的磁效应，而电磁起重机的主要部件是电磁铁，因此电磁起重机利用了电流的磁效应；故B正确；
C．导体中产生感应电流的条件是：闭合电路、在磁场中做切割磁感线运动，缺一不可；所以导体在磁场中运动，不一定会产生感应电流，故C错误；
D．扬声器是将电信号转化成声信号，即其内部有磁铁和线圈，当线圈中通过变化的电流时，该线圈会在磁场中受力而有规律的振动，进而产生声音，故受利用通电导线在磁场中受力的作用的原理工作的，故D正确．
12、BC
【解析】
A．糖稀遇冷变硬是因为物质的状态发生了变化，不是分子停止了运动，故A错误；
B．果木燃烧放热，果木的化学能转化为内能，故B正确；
C．豆汁儿在火上煮的过程中，会吸收热量，是通过热传递来改变内能的，故C正确；
D．锅一般用铁制造，主要是利用铁具有良好的导热性，与其比热容无关，故D错误．
13、AD
【解析】
A、①中的实验揭示了利用内能来做功的现象，将内能转化为机械能；a是汽油机的做功冲程，也是将燃料燃烧释放的内能转化为机械能，二者对应关系正确；
B、②中压缩空气时对空气做功，将机械能转化为内能；而b是用煤气炉烧水，是热传递改变物体的内能，二者对应关系不正确；
C、③中磨平的铅块能挂起重物，说明了分子间存在引力；而c中的吸盘是利用了大气压的作用，二者对应关系不正确；
D、④中空气和二氧化氮气体自动混合均匀，表明了分子在不停地做无规则运动；d是腌制咸鸭蛋，也是利用了分子的热运动，使鸭蛋变咸的，二者对应关系正确．
故选AD．
【点睛】这是一道综合性较强的题目，题目通过实验现象，让我们总结出其反应的理论；然后再与应用技术或现象反应出来的理论对应，结合题目要求，即可得到答案。
三、填空题（本大题共5小题，共10分）
14、1.5 并联 内
【解析】
一节干电池的电压是1.5V；因为家庭电路中各用电器之间既可以单独工作又互不影响，因此家庭电路中的电冰箱与电视机之间的连接方式为并联；家中电烤箱工作时，消耗电能，产生内能，将电能转化为内能。
15、3×113 61 1
【解析】
汽车做匀速运动，处于平衡状态由平衡条件得牵引力：
F=f=1.2G=1.2mg=1.2×1.5×113kg×11N/kg=3×113N；
汽车的功率：
P=Fv=3×113N×21m/s=6×114W=61kW；
汽车在重力的方向上没有移动距离，所以克服重力做的功做功为1．
16、5 0.6
【解析】
由图象可知，对于甲电阻当
U甲＝3V时，I甲＝0.6A，
根据欧姆定律得：
R甲＝＝＝5Ω，
对于乙电阻当
U乙＝3V时，I乙＝0.3A，
根据欧姆定律得：
R乙＝＝＝10Ω；
将甲和乙并联后接在电压为2V的电源两端时，由图象可知：
I甲＝0.4A，I乙＝0.2A，
根据并联电路电流规律得：
I＝I甲+I乙＝0.4A+0.2A＝0.6A．
（1）分析甲乙的U-I图象，分别找出两个特殊的U-I对应值：甲（3V～0.6A），乙（3V～0.3A），利用欧姆定律求甲、乙的电阻值；
（2）由图象读出2V时两电阻对应的电流，根据并联电路的电流特点求出干路电流．
17、G3 N -26 4.50 3.2
【解析】
（1）不管物体怎样运动，其所受重力的方向总是竖直向下的，所以，图中G3为物体A所受重力的示意图；
（2）由电源正负极可知电流从图中右侧流向左侧，结合图中导线的绕法，用右手握住螺母管，使四指环绕的方向与电流的方向相同，此时大拇指所指的方向就是螺线管的N极，即A端为N极；
（3）由图3可知，0℃在上方，液柱在0℃以下；每一个大格是10℃，则每一个小格是1℃，示数为-26℃；
（4）由图4可知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧在4.50cm处，所以物体A的长度为4.50cm；
（5）由图5可知，弹簧测力计的分度值为0.2N，其示数为3.2N。
18、S 伸长
【解析】
由图可知，电源右端是正极，左端是负极，开关闭合，根据安培定则判断通电螺线管的上端为N极，下端为S极；滑动变阻器滑片从左往右滑动的过程中，电阻减小，电路中的电流变大，电磁铁磁性增强，条形磁铁的吸引力增大，所以弹簧长度会增大。
四、计算题（本大题共3小题，共29分）
19、（1）9.45×105J（2）87.5 %
【解析】
根据题中“只把电磁炉接入电路中工作，把质量为3 kg、初温为25 ℃ 的水刚好烧开，以及烧水前后电能表的示数”可知，本题考查热量的计算和电磁炉的效率。根据吸热公式和热效率公式列式计算。
【详解】
（1）这些水吸收的热量
。
（2）电磁炉10 min内消耗的电能
W=W2-W1=123.7 kW·h -123.4 kW·h =0.3 kW·h=1.08×106J，
电磁炉在烧水过程中的效率
。
答：（1）这些水需要吸收的热量是9.45×105 J；（2）电磁炉的效率是87.5 %；
20、（1）1.6×103N；（2）4.8×104W；（3）64.4km；（4）对环境无污染。
【解析】
（1）汽车受到的重力：G＝mg＝1.6×103kg×10N/kg＝1.6×104N；
汽车受到的阻力：f＝0.1G＝0.1×1.6×104N＝1.6×103N；
因为汽车匀速行驶，所以牵引力等于阻力：F＝f＝1.6×103N；
（2）汽车的速度：v＝108km/h＝108×m/s＝30m/s，
由P＝＝＝Fv得，汽车的功率：
P＝Fv＝1.6×103N×30m/s＝4.8×104W；
（3）汽油的质量m′＝ρV＝0.8×103kg/m3×3.5×10﹣3m3＝2.8kg，
3.5L汽油完全燃烧时放出的热量：
Q放＝m′q＝2.8kg×4.6×107J/kg＝1.288×108J；
由η＝得，一次加满燃料汽车发动机做功：
W＝ηQ放＝80%×1.288×108J＝1.0304×108J；
由W＝Fs得，汽车最多行驶的路程：
s＝＝＝6.44×104m＝64.4km；
（4）水和硼反应产生氢，氢再进入内燃机燃烧，生成物是水，对环境无污染。
21、（1）1.6N（2）1.4N（3）变小
【解析】
（1）甲物体受到的浮力：F甲浮=ρ水gV排=1.0×103kg/m3×10N/kg××200×10-6m3=1.6N；
（2）甲乙看做一体，根据漂浮的物体受到的浮力等于重力，由图可知，F浮=G甲+G乙，物体乙的重力：G乙=F浮-G甲=ρ水g(V甲排+V乙排)-G甲=1.0×103kg/m3×10N/kg×(×200×10-6m3+100×10-6m3)-1.2N=1.4N；
（3）物体乙的质量：m乙===0.14kg=140g，物体乙的密度：ρ乙===1.4g/cm3，因为ρ乙>ρ水，所以剪断细绳后，乙物体沉底，甲物体将上浮一些，它们受到的总浮力变小，液面会下降，根据p=ρgh，故水对容器底的压强变小。
五、作图题（本大题共2小题，共4分）
22、 (1)(2)(3)
【解析】
(1)平面镜成像的特点是：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点，连接连接两个像点即为物体AB的像．
(2)物体静止在水平桌面上，受到重力G和支持力F，作用点在重心，重力的方向是竖直向下的，支持力的方向是竖直向上．
(3) 根据磁极间的相互作用判断通电螺线管的磁极；在通电螺线管的外部，磁感线从N极出、回到S极；利用右手螺旋定则确定电流的方向，进而确定电源的正负极．
【详解】
(1)先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′B′，即为物体AB在平面镜中所成的像，如图所示：

(2)石块静止在水平桌面上，处于平衡状态，受到重力G和支持力F为一对平衡力，大小相等、方向相反，过石块重心O，分别沿竖直向下和竖直向上的方向画一条有向线段，注意两条线段长度要相等，如图所示：

(3) 由于异名磁极相互吸引，通电螺线管的左端为N极、右端为S极；在通电螺线管的外部，磁感线从N极出、回到S极，所以磁感线的方向向右；由右手螺旋定则可知电流从右侧流入、左侧流出，电源的左边为负极、右边为正极，如图所示：
23、
【解析】
由题，开关闭合后，磁铁受到通电螺线管的斥力但保持静止，此时条形磁铁受到的摩擦力与斥力是一对平衡力，大小相等，方向相反，所以摩擦力的方向水平向右；
开关闭合后，磁铁受到通电螺线管的斥力，可知通电螺线管的左端为S极，右端为N极．根据安培定则，螺线管上电流方向向下，电流从电源左端流出，右端流入，因此，电源的左端为正极．
六、实验探究题（本大题共3小题，共15分）
24、223重力
【解析】
（1）如图丙，小桶A处于漂浮状态，由物体漂浮的条件可知，小桶A受到的浮力与小桶的重力相同，即F浮＝GA＝2N；
（2）由图知，弹簧测力计的分度值为0.2N，甲图中弹簧测力计的示数为2N，即桶A重为2N，乙图中弹簧测力计的示数为1.6N，即桶B重为1.6N，由图丁可知，小桶B和排开的水的总重力为G总＝3.6N，所以小桶A排开的水重：G排＝G总﹣G桶＝3.6N﹣1.6N＝2N；
（3）由表格数据可知，桶A与沙子的总重量从2.4N增加到2.8N，增加量△G沙＝2.8N﹣2.4N＝0.4N；桶A与水的总重量从4N增加到4.4N，增加量△G水＝4.4N﹣4N＝0.4N，即△G沙＝△水，而第3次实验中桶A与沙子的总重量从2.8N增加到3.2N，增加量△G沙＝3.2N﹣2.8N＝0.4N；桶A与水的总重量从4.4N增加到4.6N，增加量△G水＝4.6N﹣4.4N＝0.2N；即△G沙≠△水，故错误的是第3次；
（4）由图丙可知，空桶A受到的浮力为2N，小桶A排开的水重：G排＝2N；分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于该物体排开的液体受到的重力；
（5）装有适量沙子的桶A始终处于漂浮状态，所受浮力等于本身的重力，则F浮水＝F浮液＝G，由于V排水＝SH，V排液＝Sh，根据得：，所以另一液体的密度： .
25、10 放大 投影仪 右
【解析】
（1）由图甲知，焦点到凸透镜的距离为60.0cm﹣50.0cm＝10.0cm，所以凸透镜的焦距为10.0cm；
（2）由图乙知，物距小于像距，物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距，生活中的投影仪就是利用这个原理制成的；
（3）成实像时的动态变化规律是：物近像远像变大，物远像近像变小，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向右移动；
26、电能表、手表、装满水的电热水壶 关闭家中所有用电器，记下此时电能表的示数为W1，只让电热水壶开始工作，同时计时为t1；水沸腾时停止计时，时间为t2，记下此时电能表的示数为W2. P=.
【解析】
（1）由于要测量出该款电热水壶的实际功率.，所以需要测量消耗的电能及消耗电能所用的时间，故实验器材应有：电能表、手表、装满水的电热水壶
（2）实验步骤：先关闭家中所有用电器，记下此时电能表的示数为W1；
只让电热水壶开始工作，同时计时为t1；
水沸腾时停止计时，时间为t2，记下此时电能表的示数为W2.
（3）由知道，该款电热水壶的实际功率是：
次数
1
2
3
4
桶A与沙子的总重量/N
2.4
2.8
3.2
3.4
桶B与水的总重量/N
4.0
4.4
4.6
5.0
电热水器规格
额定电压：220V
额定功率:1000W
容量：3L
标定热水时间：17min
实际热水时间：19min
