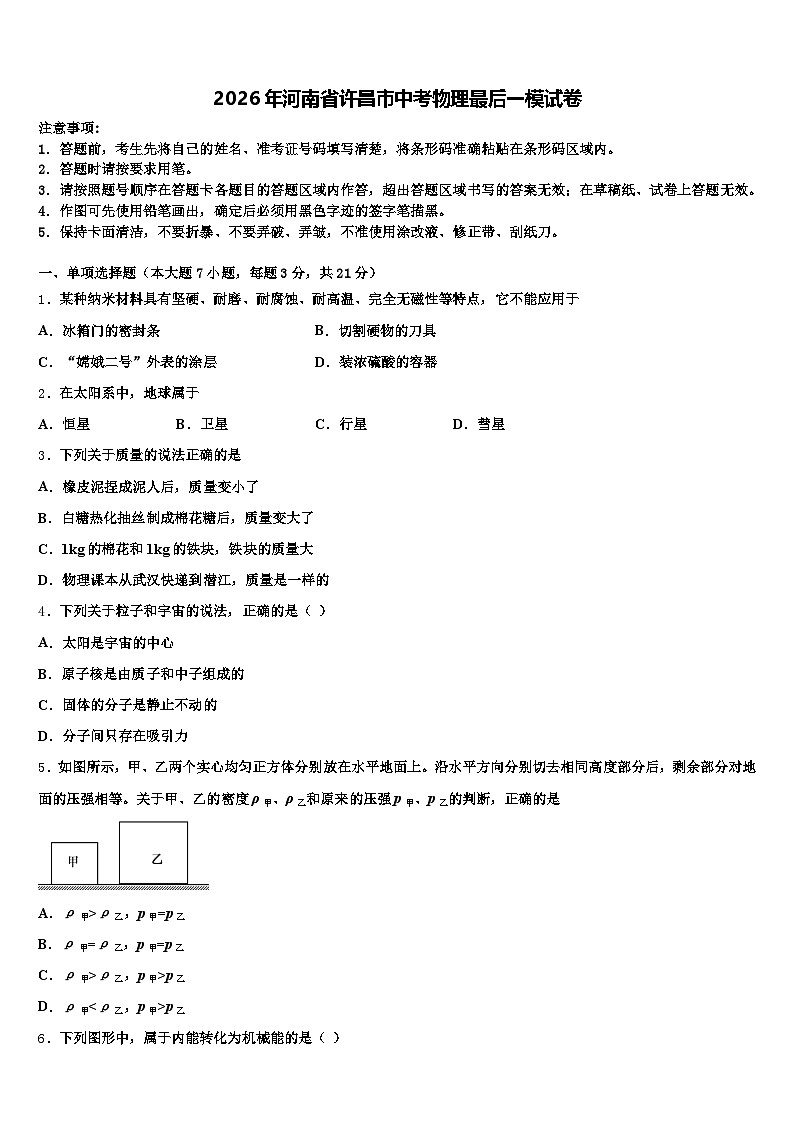

2026年河南省许昌市中考物理最后一模试卷（含答案解析）

这是一份2026年河南省许昌市中考物理最后一模试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．某种纳米材料具有坚硬、耐磨、耐腐蚀、耐高温、完全无磁性等特点，它不能应用于
A．冰箱门的密封条B．切割硬物的刀具
C．“嫦娥二号”外表的涂层D．装浓硫酸的容器
2．在太阳系中，地球属于
A．恒星B．卫星C．行星D．彗星
3．下列关于质量的说法正确的是
A．橡皮泥捏成泥人后，质量变小了
B．白糖热化抽丝制成棉花糖后，质量变大了
C．1kg的棉花和1kg的铁块，铁块的质量大
D．物理课本从武汉快递到潜江，质量是一样的
4．下列关于粒子和宇宙的说法，正确的是（ ）
A．太阳是宇宙的中心
B．原子核是由质子和中子组成的
C．固体的分子是静止不动的
D．分子间只存在吸引力
5．如图所示，甲、乙两个实心均匀正方体分别放在水平地面上。沿水平方向分别切去相同高度部分后，剩余部分对地面的压强相等。关于甲、乙的密度ρ甲、ρ乙和原来的压强p甲、p乙的判断，正确的是
A．ρ甲>ρ乙，p甲=p乙
B．ρ甲=ρ乙，p甲=p乙
C．ρ甲>ρ乙，p甲>p乙
D．ρ甲p乙

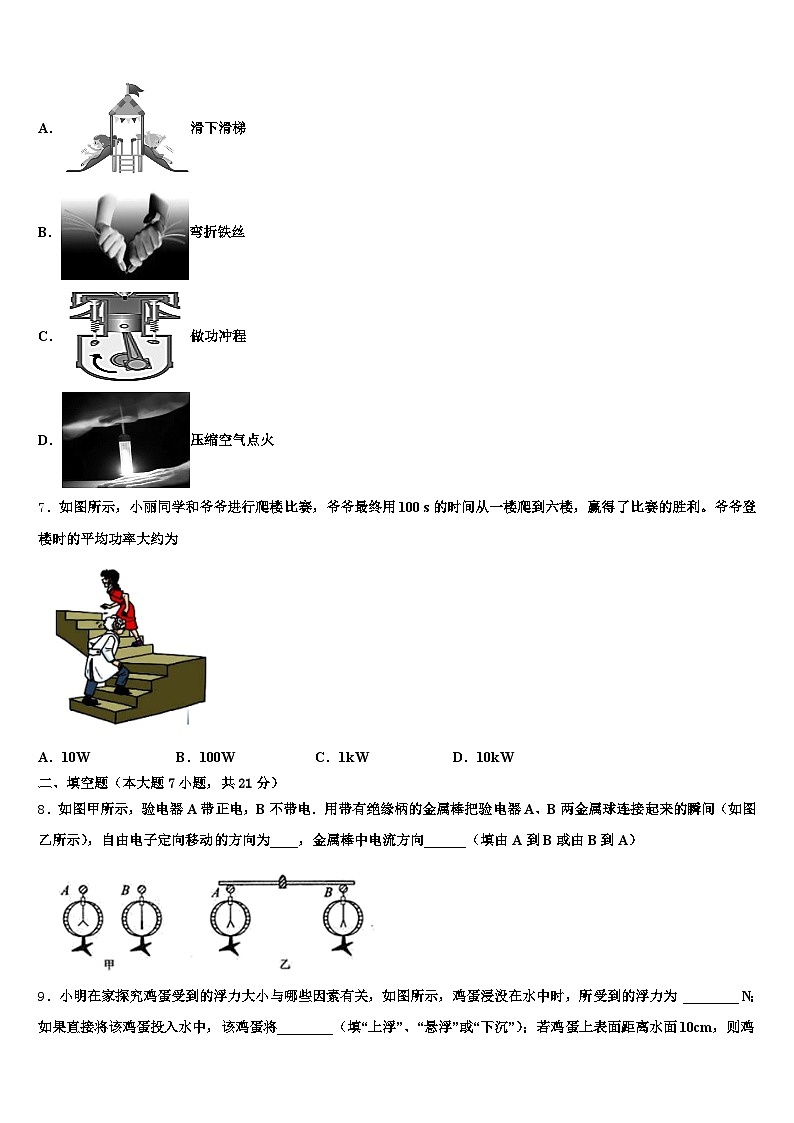

6．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯
B．弯折铁丝
C．做功冲程
D．压缩空气点火
7．如图所示，小丽同学和爷爷进行爬楼比赛，爷爷最终用100 s的时间从一楼爬到六楼，赢得了比赛的胜利。爷爷登楼时的平均功率大约为
A．10WB．100WC．1kWD．10kW
二、填空题（本大题7小题，共21分）
8．如图甲所示，验电器A带正电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），自由电子定向移动的方向为____，金属棒中电流方向______（填由A到B或由B到A）

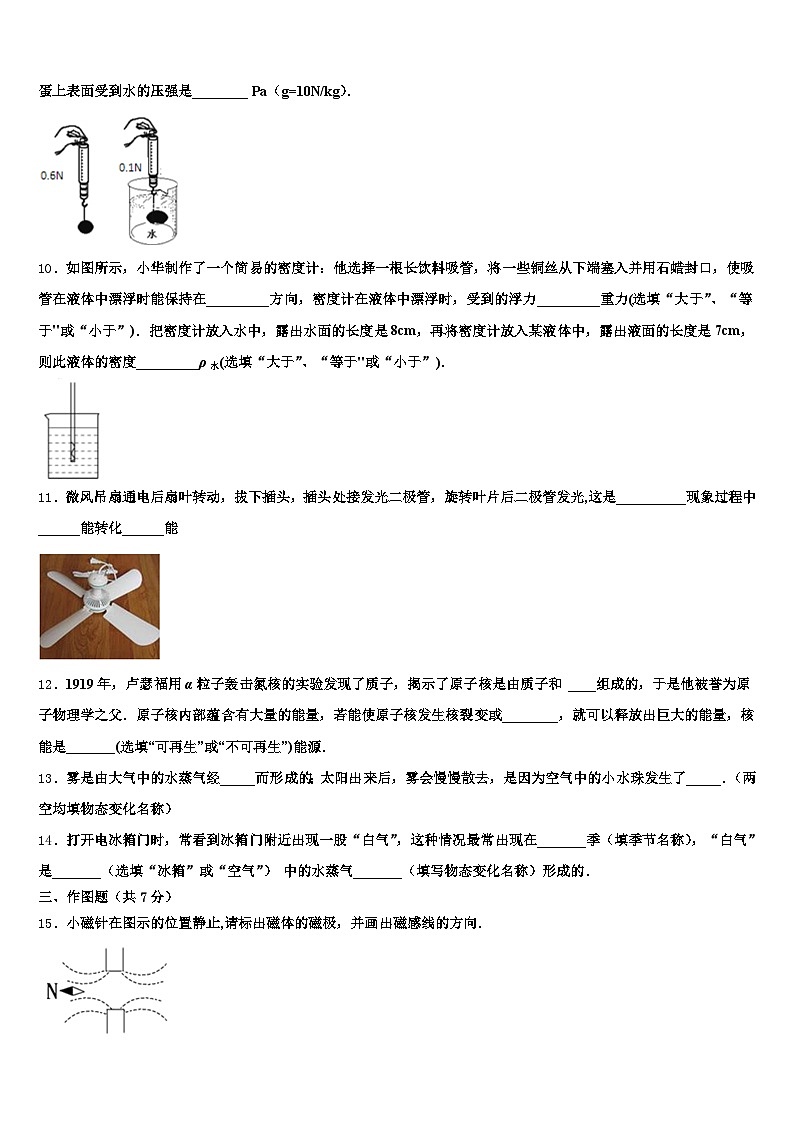

9．小明在家探究鸡蛋受到的浮力大小与哪些因素有关，如图所示，鸡蛋浸没在水中时，所受到的浮力为 ________ N；如果直接将该鸡蛋投入水中，该鸡蛋将________（填“上浮”、“悬浮”或“下沉”）；若鸡蛋上表面距离水面10cm，则鸡蛋上表面受到水的压强是________ Pa（g=10N/kg）．
10．如图所示，小华制作了一个简易的密度计：他选择一根长饮料吸管，将一些铜丝从下端塞入并用石蜡封口，使吸管在液体中漂浮时能保持在_________方向，密度计在液体中漂浮时，受到的浮力_________重力(选填“大于”、“等于"或“小于”)．把密度计放入水中，露出水面的长度是8cm，再将密度计放入某液体中，露出液面的长度是7cm，则此液体的密度_________ρ水(选填“大于”、“等于"或“小于”)．
11．微风吊扇通电后扇叶转动，拔下插头，插头处接发光二极管，旋转叶片后二极管发光,这是__________现象过程中______能转化______能
12．1919年，卢瑟福用α粒子轰击氮核的实验发现了质子，揭示了原子核是由质子和 ____组成的，于是他被誉为原子物理学之父．原子核内部蕴含有大量的能量，若能使原子核发生核裂变或________，就可以释放出巨大的能量，核能是_______(选填“可再生”或“不可再生”)能源．
13．雾是由大气中的水蒸气经_____而形成的；太阳出来后，雾会慢慢散去，是因为空气中的小水珠发生了_____．（两空均填物态变化名称）
14．打开电冰箱门时，常看到冰箱门附近出现一股“白气”，这种情况最常出现在_______季（填季节名称），“白气”是_______（选填“冰箱”或“空气”） 中的水蒸气_______（填写物态变化名称）形成的．
三、作图题（共7分）
15．小磁针在图示的位置静止,请标出磁体的磁极，并画出磁感线的方向．
16．如图所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．
（____）
17．利用图中的滑轮组，用 210N 向下的拉力将重为 800N 的物体匀速提升到高处请画出符合要求的滑轮组绳子的绕法．
四、实验题（本大题共5小题，共20分）
18．在“探究杠杆平衡条件”的实验中
让杠杆在水平位置平衡的目的是_____。杠杆平衡后，小英同学在图甲所示的A位置挂上两个钩码，可在B位置挂上_____个钩码，使杠杆在水平位置平衡。取下B位置的钩码，改用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1转至位置2的过程中，杠杆在水平位置始终保持平衡（如图乙），测力计示数如何变化：_____。在探究过程中，我们需要测量和记录动力、动力臂、阻力、阻力臂四个物理量，在进行多次实验的过程中，我们_____（选填“可以”“不可以”）同时改变多个量，进行探究测量。探究完杠杆平衡条件后，小英同学发现日常生活中有很多的杠杆：
a．在农村老家她发现一种“舂米对”的古代简单机械，它的实质是一种杠杆，其示意图如图丙所示。使用这个装置时，人在A端用力把它踩下后立即松脚，B端就会立即下落，打在石臼内的谷物上，从而把谷物打碎。用力将它踩下去的过程中，动力是_____（它的重力/脚踩的力），脚松开到打在石臼内的谷物时，它的重力是_____（动力/阻力）。
b．回到家里，发现家里的两种墙壁开关也是杠杆如图丁，其按钮可绕面板内的轴转动。根据你的生活经验，你认为_____（填“1”或“2”）较易损坏，这是因为按动这种开关的_____较小，按动需要的力较大。
19．某学习小组的同学做探究“物体动能的大小与什么因素有关”的实验，实验装置如图所示；让钢球从斜面上由静止滚下，撞到一个在水平面上放置的小木块上，能将木块撞出一段距离；他们在该装置上安装了数据采集系统，进行了两组实验，得到的实验数据见表一、表二.请你完成下列内容：
表一（钢球撞击木块时的速度为5m/s）
表二（同一钢球）
（1）该实验是通过比较_____，从而判断_____（选填“钢球”或“木块”）具有动能的大小；分析表一中的实验数据，可得出的结论是：______；分析表二中的实验数据，可得出的结论是：______；分析数据，可以看出，对物体动能大小影响较大的因素是：_______.
20．小宇骑车时发现，不踩踏脚板，车也能滑行一段距离，他在不同的路面上多次尝试后猜想：车滑行的距离可能与路面的粗糙程度和速度有关．为探究其中的奥秘，他在水平桌面上搭成一斜面，用小球做实验，并用毛巾、棉布、木板等改变水平桌面的粗糙程度．
（1）为了探究小球在水平面上的滑行距离与速度的关系，小宇应先后三次将小球从斜面的_____（同一/不同）高度处释放，比较小球在_____（同一/不同）粗糙面上滑行的路程．
（2）为探究小球滑行距离与水平面粗糙程度的关系．小宇先后三次将小球从斜面上的同一高度处释放，三次实验结果如图甲所示，由此得到结论：_____．小宇认为，通过进一步推理可以得出结论：运动的物体如果不受阻力作用，将_____．
（3）在上述（2）的三次实验中，若小球克服毛巾的摩擦力做的功为W1，小球克服木板的摩擦力做的功为W2，则W1_____W2（选填“＞”、“＜”或“＝”）．
（4）为了模拟研究汽车超速带来的安全隐患，李斌同学设计了如图乙所示的探究实验：将A、B两个小球先后从同一装置，高分别为hA、hB的位置滚下（mA＜mB，hA＞hB），推动小木块运动一段距离后静止．同组的小红认为他这样设计实验得出的结论有问题，理由是_____．在如图乙所示的甲、乙两次实验中，木块移动过程中受到的摩擦力分别为f甲、f乙，则f甲_____f乙（选填“＞”、“＜”或“＝”）．
21．在做研究“充水玻璃管中气泡的运动规律”实验时，小明取长50cm的细玻璃管注满水，管中留一个小气泡，将玻璃管反转后，观察气泡的运动情况.
表一：
表二：
（1）分析表一实验数据可知气泡在做________运动（匀速直线/变速直线）.
（2）小明换用粗玻璃管又做了两组实验，数据记录如表二.观察数据可知：___（大/小）气泡运动较快.由于气泡上升较快，会造成时间的测量难度较大，根据小明的实验数据，请你提出一点改进建议：___________________________ .
（3） 本次实验中，小明还发现，玻璃管与水平成60°角放置，管中气泡的上升要比竖直放置快一些；而当玻璃管水平放置时，气泡几乎不动.根据此现象你能推测出：随倾斜角度的增大，气泡上升速度的大小将：__________.（变大/变小/先变大后变小/先变小后变大）
22．九年级开学初进行“温度与物态变化”的学习，小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态。
（1）小明选用这套实验装置没有用酒精灯直接加热，目的是______；
（2）采用图甲的加热方式，实验要求将装有冰的试管放入在烧杯中“合适”的位置（烧杯中的水适量），这里的“合适”指的是______；
（3）图乙是小明记录的温度与时间关系图象，如果试管中最初放入质量是50g的冰，其中冰的比热容C冰=2.1×103J/（Kg•℃），水的比热容C水=4.2×103J/（Kg•℃），则5-15min内物质吸收的热量是______J（不计热量损失，酒精灯释放热量稳定）。
五、计算题（本大题共2小题，共13分）
23．如图甲所示，两个电阻R1、R2并联后与电阻R3串联，可以等效成电阻R12与R3串联，其中电阻R12的阻值大小就等于电阻R1、R2并联后的总电阻．如图乙所示，电源电压保持不变，图中的电阻R1=30Ω，滑动变阻器R2上标有“12Ω”字样．闭合开关S．当滑动变阻器的滑片P移到B端时，电流表的示数为0.8A．求：
（1）电源电压；
（2）滑动变阻器的滑片P滑至中点时电流表的示数；
（3）请你分析：滑片P从A向B移动过程中，R1两端的电压变化范围．
24．如图所示的电路，电阻R2的阻值是30Ω。当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1.0A。 求：
电阻R1的阻值；通电30秒钟，电流通过电阻R2所做的电功W2。
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示为新型电饭锅，其简化电路如图乙所示。R1和 R2均为电热丝，S 是自动控制开关，自动控制开关向上与触点 a，b 接通，向下仅与触点 c 接通；煮饭过程中，通 过自动控制开关不断交替改变这样的接通方式，从而使饭得到最佳的口感和营养；如图丙所示 为这个电饭锅在某次煮饭全过程中电流随时间的变化图象
电热丝发热是利用电流的_________效应。电热丝 R1 的阻值；_________电饭锅在这次煮饭的过程中消耗的电能。_______在不同电压下，电饭煲从开始工作到S第一次自动与a和b断开产生的热量相同。用 电高峰期，当实际电压为 200V时，使用该电饭煲，从开始工作到S第一次自动断开需要多少分钟。_______
26．近几年来，我国大力推广新能源汽车，2017年12月宜昌市正式发放新能源汽车牌照．某款电动汽车(如图)以60 km/h的速度匀速行驶了80 km，所受的牵引力为720 N，耗电18 kW·h，请解答下列问题：
牵引力所做的功及功率各是多少？上述行驶过程中，电动车的效率是多少？有一款与它外形，重量均相同的汽油车，在相同路面上以60 km/h的速度行驶80 km，其效率为25%，需要消耗多少汽油？(q汽油＝4.5×107 J/kg)
27．我国将于2035年全面禁售燃油汽车，用电动汽车替代传统燃油汽车成为趋势．图表中是某公司最新型水陆两用电动汽车的部分参数，假设车上只有司机一人，质量为60kg，汽车在水上与陆地上匀速行驶时所受阻力均为总重力的0.04倍，（g=10N/kg）请回答下列问题：
（1）电动汽车中电动机的工作原理是___________．
（2）电动汽车对水平地面的压强是多大_______?
（3）若汽车在水面上匀速行驶，其排开水的体积多大 ______？
（4）若电动汽车的电能转化为机械能的效率为50%，请问充满一次电，电动汽车能匀速行驶多远______？
（5）请写出两条电动车的优点！__________
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A、冰箱门的密封条是利用磁极间相互作用密封的，密封条需要有磁性，所以不能使用纳米材料，故A符合题意；
B、切割硬物的刀具利用坚硬、耐磨的特性，可使用纳米材料，故B不符合题意；
C、“嫦娥二号”的外表涂层具有耐高温的特性，可以使用纳米材料，故C不符合题意；
D、装浓硫酸的容器利用耐腐蚀的特性，可使用纳米材料，故D不符合题意。
2、C
【解析】
地球不能发光，围绕太阳这颗恒星运行，所以地球是行星．故选C.
3、D
【解析】
物体含有物质的多少叫做质量，质量是物体的一种属性，它不随物体的状态、位置、形状的改变而改变。
【详解】
A、橡皮泥捏成泥人后，形状发生变化，物质多少没有变化，所以质量不变，故A错误；
B、白糖热化抽丝制成棉花糖后，形状发生变化，物质多少没有变化，所以质量不变，故B错误；
C、1kg的棉花和1kg的铁块的质量相等，故C错误；
D、物理课本在武汉和潜江只是位置不同，物质多少没有变化，所以质量不变，故D正确。
故选D。
4、B
【解析】
A、太阳是太阳系的中心，其他八个行星绕着太阳转，故A错误；
B、原子是由原子核和核外电子组成，原子核由带正电的质子和不带电的中子组成的．故B正确；
C、分子总是不停地做无规则运动，构成固体的分子也是不断运动的．故C错误；
D、由分子动理论知道，分子间同时存在相互的引力和斥力。故D错误。
5、C
【解析】
当从水平方向截去相同高度h后，剩余的甲物体对水平面的压强： ，剩余的乙物体对水平面的压强： ，因为剩余部分对地面的压强相等，故 ，由图得：(h甲−h)< (h乙−h)，因此：ρ甲>ρ乙；切去相同高度部分产生的压强分别是： ， ，因为ρ甲>ρ乙，所以p甲1> p乙1，剩余部分对地面的压强相等，因此原来的压强P甲、P乙的关系是：P甲>P乙，故C正确，ABD错误。
6、C
【解析】
A．滑下滑梯过程是摩擦生热，该过程中消耗了机械能，产生了内能，故是将机械能转化为内能的过程，故A不符合题意；
B、D．弯折铁丝过程、压缩点火都是通过做功改变内能，是将机械能转化为内能的过程，故B、D不符合题意；
C．内燃机做功冲程过程是消耗内能，产生机械能，故是将内能转化为机械能的过程，故C符合题意．
7、B
【解析】
爷爷的体重估算为600N，则从一楼爬到六楼做功约为W=Gh=600N×15m=9000J，根据可得，爷爷登楼时的平均功率大约为，故B接近实际为答案。
二、填空题（本大题7小题，共21分）
8、由B到A 由A到B
【解析】
人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反．带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，A带正电，电子从B到A移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向A→B．
本题考查对验电器使用原理、电流方向的掌握情况．在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反.
9、0.5 下沉 1000
【解析】
当使用弹簧测力计测量物体浮力是，浮力F浮= G – F=0.6N-0.1N=0.5N.由于鸡蛋受到的浮力小于鸡蛋的重力，所以鸡蛋会下沉．根据P=ρg h=ρ水=1.0×103 Kg / m3×10N/kg×0.1m=1000 Pa
10、竖直 等于 <
【解析】
将一些铜丝从下端塞入作为配重，并用石蜡封口，目的是使重心降低，让密度计竖直漂浮在液体中；由物体浮沉条件知道，密度计在液体中漂浮时，受到的浮力等于重力；因为密度计不管是在水中还是在液体中，都是漂浮状态，所以，F浮水=F浮液=G，由F浮=ρgV排知道，ρ水 gS（h液-1cm）=ρ液 gSh液 ， 所以此液体的密度小于水的密度．
11、电磁感应 机械 电
【解析】
电风扇里装的是电动机，其构造中是由磁场和线圈组成的，故若转动电动机的线圈时，线圈恰好在磁场中做切割磁感线运动，故此时会产生电流，该现象实际就是电磁感应现象．
这一过程中，消耗机械能获得电能．
12、中子 核聚变 不可再生
【解析】
原子核由质子和中子组成，质子带正电荷，中子不带电；质子和中子的质量几乎相等；质子和中子依靠强大的核力紧密地结合在一起，要使它们发生核裂变和核聚变，就可以释放出巨大的能量；核能是不可再生能源，短期不能得到补充．
13、液化 汽化
【解析】
试题分析：物质由气态变为液态的现象叫液化；物质由液态变为气态的现象叫汽化，汽化有蒸发和沸腾两种方式．空气中的水蒸气温度较高，遇到温度较低的空气，形成小水珠，即形成雾；经过一段时间，小水珠又吸收空气中的热量发生汽化现象，变成水蒸气消散在了空气中．故答案为液化；汽化．
考点： 液化及液化现象；汽化及汽化吸热的特点．
14、夏 空气 液化
【解析】
夏天，冰箱内的温度低，冰箱外的温度高，打开冰箱门后，空气中温度较高的水蒸气遇到冰箱内温度较低的空气凝结成小水滴，形成“白气”，这就是液化现象。
三、作图题（共7分）
15、
【解析】
试题分析：由于磁体周围的磁感线从N极出发回到S极，磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致，故可标出磁感线的方向．根据磁感线方向即可确定磁铁的N、S极．
解：由图可知：小磁针静止时N极指向的方向为该点磁感线的方向一致；
再根据磁感线在磁体的周围是从N极出来，回到S极；如图：
【点评】本题考查了磁感线的特点．小磁针N极在磁场受力方向与磁感线方向一致．
16、
【解析】
人随自动扶梯一同匀速上升，因此小华相对于扶梯静止，则小华不受摩擦力，她受竖直向下的重力和竖直向上的支持力；过重心作竖直向下的重力和竖直向上的支持力；因为这两个力是一对平衡力，作图时两条线段长度要相等．如图所示：
17、
【解析】
此滑轮组承担物重的绳子的段数为：n===3.8≈4，同时用力方向向下，作图如下：
四、实验题（本大题共5小题，共20分）
18、便于测量力臂大小 3 先变小后变大 可以 脚踩的力 动力 1 力臂（或者“动力臂”）
【解析】
（1）探究杠杆平衡条件时，使杠杆在水平位置平衡的目的是：力臂在杠杆上，方便测出力臂大小；
（2）设杠杆的一个小格为L，一个钩码重为G，因为，F1L1=F2L2，所以，2G×3L=nG×2L，所以，n=3，所以在A处挂3个钩码；
（3）由图可知，OC为最长力臂，当弹簧测力计由位置1转至位置2的过程中，动力臂先变长后变短，而杠杆在水平位置始终保持平衡，根据杠杆平衡条件可知，测力计示数将先变小后变大；
（4）在“探究杠杆平衡条件”实验时本实验中，不断改变动力（臂）和阻力（臂），多次进行实验行多次测量的目的是：避免实验次数过少，导致实验结论具有偶然性，便于从中寻找规律；
（5）a、用力踩下这个装置的时候，脚踩的力使得杠杆转动，而装置自身的重力阻碍了杠杆的转动；因此，在这个过程中，动力是脚踩的力；阻力是杠杆自身的重力；脚松开后，杠杆在自身的重力作用下转动，此时的动力杠杆自身的重力；
b、如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动，甲较易损坏，这是因为按动这种开关的力臂较小，按动需要的力较大。
19、木块被撞出的距离的大小（或钢球对木块做功的多少） 钢球 物体运动速度相同时，质量越大，动能越大 物体质量相同时，运动速度越大，动能越大 速度
【解析】
根据题中“某学习小组的同学做探究“物体动能的大小与什么因素有关”的实验，”可知，本题实验探究物体动能的大小与什么因素有关。考查了实验数据分析，考查了控制变量法与转换法的应用，应用控制变量法分析表中实验数据即可正确解题。
【详解】
（1）实验中探究的是钢球的动能，物体动能的大小是通过比较木块被撞出的距离的大小来反映。
（2）钢球由斜面的同一高度由静止下滑，它们到达水平面时的速度相等，由表一中的实验数据可知，在速度相等的情况下，钢球质量越大，木块被撞击的距离越远，由此可得：物体运动速度相等时，物体质量越大，动能越大。
（3）钢球从斜面上不同的高度滚下，钢球到达水平面时的速度不同，钢球的质量相等，由表二所示实验数据可知，钢球的速度越大，木块被撞击的距离越大，由此可得：物体质量相等时，运动速度越大，动能越大。
（4）表一中速度一定时，质量增大到原来的2倍、3倍，动能增大到原来的2倍、3倍，即动能与质量成正比；
表二中质量一定时，速度增大到原来的2倍、3倍，动能增大到原来的4倍、9倍；可见速度对动能影响比较大，由此可知，动能与物体速度的平方成正比。
20、不同同一当速度相同时，水平面粗糙程度越小，小球滑行距离越远做匀速直线运动=没有控制两个小球的质量相等=
【解析】
（1）为了探究小球在水平面上的滑行距离与速度的关系，小球的速度不同，接触面粗糙程度相同，所以应让小球从相同高度处释放，比较小球在相同粗糙面上滑行的路程；
（2）在探究过程中，采用控制变量法，保证小车到达水平面时的速度相同，通过实验结果可以看出，接触面越粗糙，摩擦力越大，小球速度减小的越快；若水平面光滑无摩擦，则小球不受摩擦力，小球的速度和方向不变，即做匀速直线运动；
（3）在本实验中，小球的动能都用来克服摩擦力做功了，由于小球质量和速度相同，所以三次的动能相同，做的功也相同；
（4）要模拟研究汽车超速带来的安全隐患，应使速度不同但质量相同的小球撞击木块，由图乙知，小球的质量不同，这种设计不合理；在图乙所示的甲、乙两次实验中，木块移动过程中对接触面的压力和接触面的粗糙程度没变，受到的摩擦力不变，则f甲 =f乙
21、匀速直线运动 大 减小气泡的大小或增大玻璃管的长度 先变大后变小
【解析】
（1）从实验数据可知,路程与时间成正比,或路程与时间的比值(即速度)是一个定值,说明小气泡所做的是匀速直线运动.
（2）从表二中数据不难看出,大气泡运动较快;为解决气泡上升较快,造成时间的测量难度较大,可通过减小气泡的大小或增大玻璃管的长度方法来实验.
（3）当玻璃管与水平成 60°角放置,管中气泡的上升要比竖直放置快一些;而当玻璃管水平放置时,气泡几乎不动.根据此现象不难推测出:随倾斜角度的增大,气泡上升速度先变大后变小.
22、受热均匀 试管内的冰完全处于水面以下，并且试管底部不能碰烧杯底部和侧壁 2.1×103
【解析】
（1）装有冰的试管放入烧杯内的水中加热，这是水浴法，这样可以使冰受热均匀，温度变化较慢，便于记录数据；
（2）试管放入水中时让试管内的冰完全处于水面以下，并且试管底部不能碰烧杯底部和侧壁，保证试管内的冰均匀受热；
（3）冰在0～5min吸收的热量为： Q=cm△t=2.1×103J/（kg•）×50×10-3kg×[0-（-10）]
酒精灯释放热量稳定，相同时间内冰吸收的热量相同，所以5-15min冰吸收热量Q吸=2Q，
即Q吸=2Q=2×2.1×103J/（Kg•）×50×10-3kg×[0-（-10）]=2.1×103J，
五、计算题（本大题共2小题，共13分）
23、（1）24V；（2）0.364A；（3）0-24V．
【解析】
（1）由图乙知，P在B端时，R1与RAB并联，电流表测通过R1的电流，
由并联电路特点和欧姆定律可得，电源电压：U=U1=I1R1=0.8A×30Ω=24V；
（2）由图知，滑动变阻器的滑片P滑至中点时，R1与RAP并联再与RBP串联，
R1与RAB并联后的等效电阻：R并===5Ω，
所以电路的总电阻：R=R并+RBP=5Ω+×12Ω=11Ω，
串联电路中电流处处相等，所以=，即：===，
所以：U1=U并=U=×24V=V，
所以电流表的示数，即通过R1的电流：IA==≈0.364A；
（3）由图知，当滑片在A点时，R1短路，所以其电压为0；P向B端滑动时，RAP部分阻值不断增大，R并逐渐增大，U并逐渐增大，当P滑到B端时，R1与RAB并联，此时R1两端的电压等于电源电压24V，即R1两端的电压变化范围为0-24V．
答：（1）电源电压为24V；
（2）滑动变阻器的滑片P滑至中点时电流表的示数为0.364A；
（3）滑片P从A向B移动过程中，R1两端的电压变化范围0-24V．
24、（1）20Ω；（2）144J
【解析】由电路图可知,R1与R2并联,电流表A测干路电流,电流表A1测R1支路的电流。(1)因并联电路中干路电流等于各支路电流之和，所以,通过R2的电流：I2＝I−I1＝1.0A−0.6A＝0.4A，因并联电路中各支路两端的电压相等，所以,由I＝可得，电压的电压：U＝U2＝I2R2＝0.4A×30Ω＝12V，则电阻R1的阻值：R1＝＝20Ω；(2)通电30秒钟,电流通过电阻R2所做的电功：W2＝UI2t＝12V×0.4A×30s＝144J.
点睛：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流．（1）根据并联电路的电流特点求出通过R2的电流，根据并联电路的电压特点和欧姆定律求出电源的电压，再根据欧姆定律求出电阻R1的阻值；（2）通电30秒钟，根据W＝UIt求出电流通过电阻R2所做的电功。
六、综合能力题（本大题共3小题，共18分）
25、热 220Ω 9.9×105J 12.1min
【解析】
（1）电流通过电热丝时做功产生热量，利用电流的热效应；
（2）开关S与触点c接通时，电路中只有R2工作，电路中的电流较小，由图丙可知，电路中的电流I2=2A；开关S与触点a、b接通时，R1与R2并联，电路中的电流最大，由图丙可知，电路中的电流 I=3A，因并联电路中各支路独立工作、互不影响，所以，通过R2的电流不变，因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流：，
由 可得电热丝R1的阻值： ；
(3)由图丙可知，开关S与触点a、b接通时的工作时间：，
开关S与触点c接通时的工作时间：，
电饭锅在这次煮饭的过程中消耗的电能：，
(4)电饭煲正常工作时，由图丙可知，电饭煲从开始工作到S第一次自动断开时的时间：，此过程中产生的热：，
电饭煲最大功率时电路中的总电阻：，
在不考虑热损失的条件下，在不同电压下，电饭煲从开始工作到S第一次自动断开产生的热量相同，所以，由 可得，在实际电压是200V时电饭煲工作的时间： 。
26、 (1) 5.76×107J、1.2×104 W；(2)88.9%；(3)5.12 kg
【解析】
（1）利用求牵引力做的功（有用功），利用求牵引力做功功率；
（2）知道消耗的电能（总能量），电动车的效率等于牵引力做的功与消耗的电能之比；
（3）利用求汽油完全燃烧放出的热量，再利用求需要汽油的质量；
【详解】
（1）牵引力做的功（有用功）：，牵引力做功的功率：；
（2）消耗的电能：电动车的效率：；
（3）由可得，汽油完全燃烧放出的热量：，由得需要汽油的质量：；
答：（1）牵引力所做的功及功率分别是5.76×107J、1.2×104W；
（2）电动车的效率是88.9%；
（3）需要消耗5.12kg汽油；
本题为力学和热学综合计算题，考查了功的公式、功率公式、效率公式、燃料完全燃烧放热公式的应用。注意灵活运用公式是关键。
27、通电线圈在磁场中受力转动 2.5×105Pa 1m3 1.8×105m 清洁、噪音小
【解析】
(1)电动汽车上使用的电动机的原理是通电导体在磁场中受力转动．
(2) 电动汽车和人的总重力：
G总=m总g=（940kg60kg）×10N/kg=10000N，
对水平路面的压力：
F= G总=10000N，
受力面积S=400cm2=0.04m2，
电动汽车对水平地面的压强”
p===2.5×105Pa；
(3)汽车在水面上匀速行驶，汽车处于漂浮状态，浮力等于重力，即F浮= G总=10000N，由F浮=水gV排得，汽车排开水的体积：V===1m3;
(4)电池容量40kW•h，即W=40kW•h;
电动汽车的电能转化为机械能的效率为50%,则W机械=W50%=20kW•h=7.2107J;
电动汽车匀速行驶时，牵引力等于阻力，即F=f=0.04G总=0.0410000N=400N;
由W=Fs可得充满一次电电动汽车最多匀速路程：s===1.8105m;
(5)电动汽车和与以燃烧汽油为动力的汽车相比，不使用化石燃料，节省了石油能源，清洁无污染, 电动机噪音比汽油机小．
序号
钢球的质量m/g
木块被撞击的距离s/m
1
10
6
2
20
12
3
30
18
序号
钢球撞击木块时的速度
木块被撞击的距离
s/cm
4
5
6
5
10
24
6
15
54
从0点开始的距离S/cm
0
10
20
30
40
5mm高的气泡从0点开始的时间t/s
0
4.7
9.7
14.8
19.6
从0点开始的距离S/cm
0
20
40
60
80
1cm高的气泡从0点开始的时间t/s
0
3.6
7.1
10.8
14.4
2cm高的气泡从0点开始的时间t/s
0
3.4
6.8
10.2
13.6
空车质量
940kg
轮胎与地面总接触面积
400cm2
电池容量
40kW•h
最高时速
130km/h
最大功率
100kW
最大续航里程
？km
