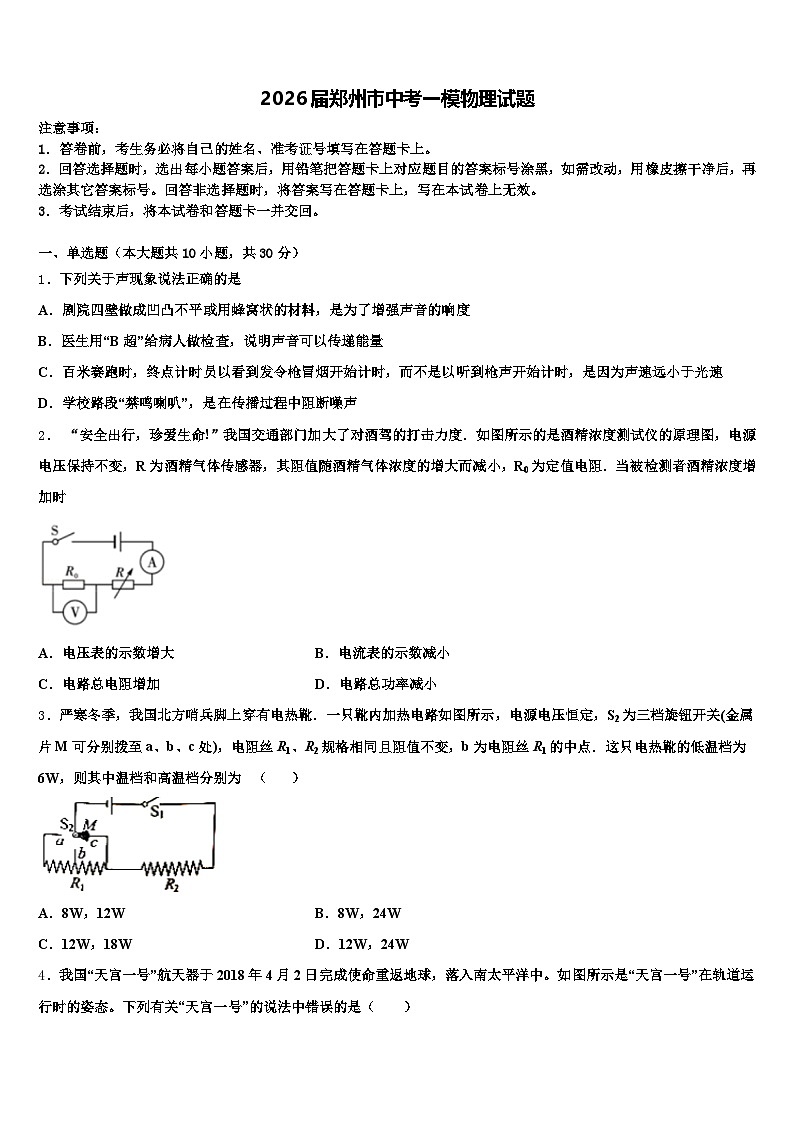

2026届郑州市中考一模物理试题（含答案解析）

这是一份2026届郑州市中考一模物理试题（含答案解析），共17页。试卷主要包含了下列关于质量的说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列关于声现象说法正确的是
A．剧院四壁做成凹凸不平或用蜂窝状的材料，是为了增强声音的响度
B．医生用“B超”给病人做检查，说明声音可以传递能量
C．百米赛跑时，终点计时员以看到发令枪冒烟开始计时，而不是以听到枪声开始计时，是因为声速远小于光速
D．学校路段“禁鸣喇叭”，是在传播过程中阻断噪声
2． “安全出行，珍爱生命!”我国交通部门加大了对酒驾的打击力度．如图所示的是酒精浓度测试仪的原理图，电源电压保持不变，R为酒精气体传感器，其阻值随酒精气体浓度的增大而减小，R0为定值电阻．当被检测者酒精浓度增加时
A．电压表的示数增大B．电流表的示数减小
C．电路总电阻增加D．电路总功率减小
3．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为 （ ）
A．8W，12WB．8W，24W
C．12W，18WD．12W，24W

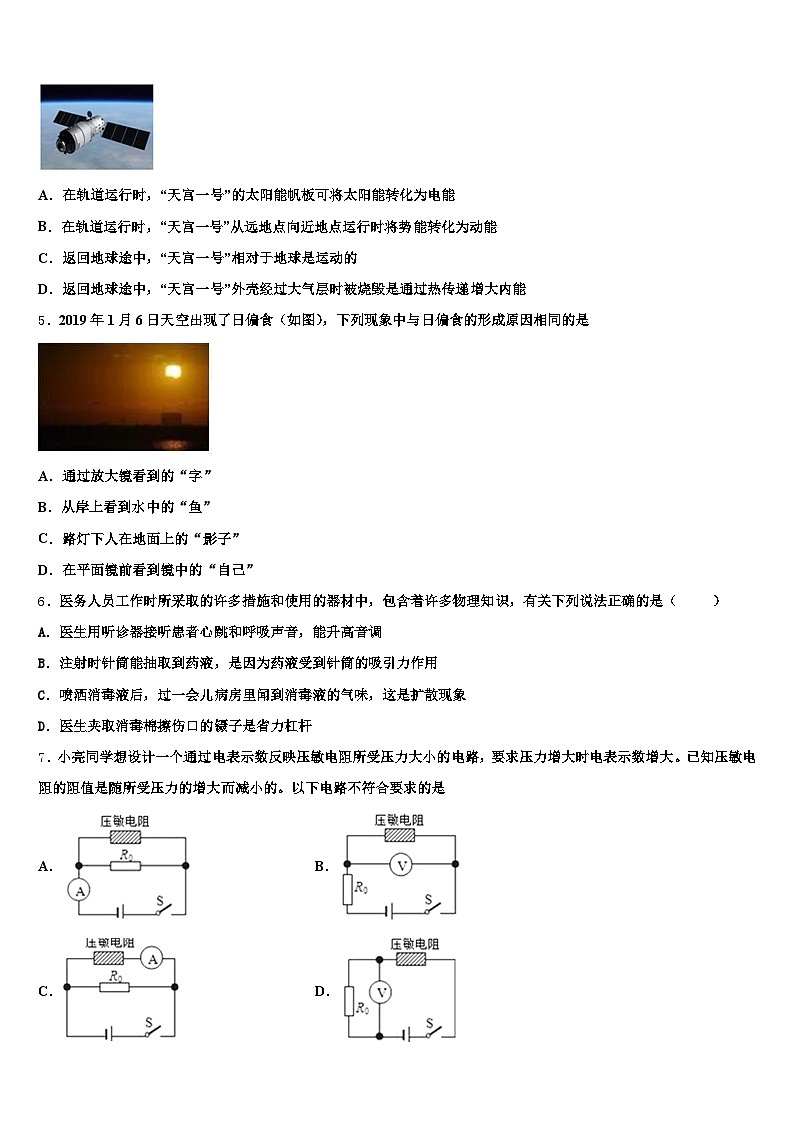

4．我国“天宫一号”航天器于2018年4月2日完成使命重返地球，落入南太平洋中。如图所示是“天宫一号”在轨道运行时的姿态。下列有关“天宫一号”的说法中错误的是（ ）
A．在轨道运行时，“天宫一号”的太阳能帆板可将太阳能转化为电能
B．在轨道运行时，“天宫一号”从远地点向近地点运行时将势能转化为动能
C．返回地球途中，“天宫一号”相对于地球是运动的
D．返回地球途中，“天宫一号”外壳经过大气层时被烧毁是通过热传递增大内能
5．2019年1月6日天空出现了日偏食（如图），下列现象中与日偏食的形成原因相同的是
A．通过放大镜看到的“字”
B．从岸上看到水中的“鱼”
C．路灯下人在地面上的“影子”
D．在平面镜前看到镜中的“自己”
6．医务人员工作时所采取的许多措施和使用的器材中，包含着许多物理知识，有关下列说法正确的是（ ）
A．医生用听诊器接听患者心跳和呼吸声音，能升高音调
B．注射时针筒能抽取到药液，是因为药液受到针筒的吸引力作用
C．喷洒消毒液后，过一会儿病房里闻到消毒液的气味，这是扩散现象
D．医生夹取消毒棉擦伤口的镊子是省力杠杆
7．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是
A．B．
C．D．

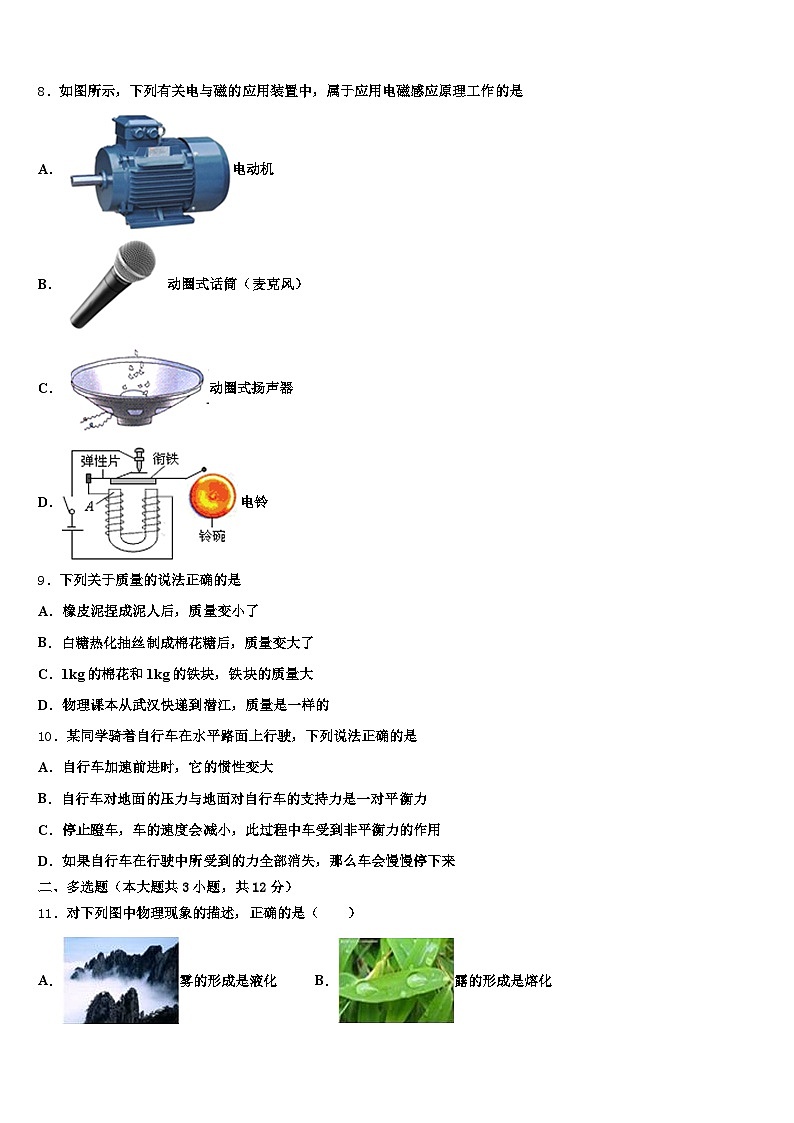

8．如图所示，下列有关电与磁的应用装置中，属于应用电磁感应原理工作的是
A．电动机
B．动圈式话筒（麦克风）
C．动圈式扬声器
D．电铃
9．下列关于质量的说法正确的是
A．橡皮泥捏成泥人后，质量变小了
B．白糖热化抽丝制成棉花糖后，质量变大了
C．1kg的棉花和1kg的铁块，铁块的质量大
D．物理课本从武汉快递到潜江，质量是一样的
10．某同学骑着自行车在水平路面上行驶，下列说法正确的是
A．自行车加速前进时，它的惯性变大
B．自行车对地面的压力与地面对自行车的支持力是一对平衡力
C．停止蹬车，车的速度会减小，此过程中车受到非平衡力的作用
D．如果自行车在行驶中所受到的力全部消失，那么车会慢慢停下来
二、多选题（本大题共3小题，共12分）
11．对下列图中物理现象的描述，正确的是（ ）
A．雾的形成是液化B．露的形成是熔化
C．霜的形成是凝华D．雪的形成是凝固
12．如图所示，小亮将一个漏斗拿在手中，使其喇叭口朝下，用另一只手拿住一个乒乓球，让球对着漏斗内的细管处。当他对准漏斗细管口用力向下吹气时，发现松手后乒乓球并不掉下来，则下列关于乒乓球说法中正确的是
A．受到的重力较小
B．没有受到的重力作用
C．球上方受到的气体压强比球下方受到的气体压强小
D．球上方受到的气体压强比球下方受到的气体压强大
13．小北进行了验证阿基米德原理的实验，其正确操作过程如图所示，图中F1、F2、F3、F4分别表示对应的弹簧测力计示数。下列说法正确的是
A．物块受到的浮力F浮=F1−F2
B．F2 < F1表明物块受到的重力减小了
C．物块排开的液体受到的重力G排液=F4
D．若F1−F2= F4−F3，则说明本次实验结果符合阿基米德原理
三、填空题（本大题共5小题，共10分）
14．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=______．电阻之比R1：R2=______．
15．在“比较不同物质吸热能力”的实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热．记录相关数据，并绘制出如图所示的图象．（不计热量损失）
实验时，选用初温和______均相等的甲、乙两种液体．加热10min，甲吸收的热量______（选填“大于”、“小于”或“等于”）乙吸收的热量，甲液体的沸点是______℃．乙液体的比热容是甲液体比热容的_____倍．
16．物体实际发生的运动过程往往比较复杂，我们可以将其等效为同时参与几个方向上简单的运动．例如，物体做平抛运动时，可以视作在水平方问上以抛出的速度V做匀速直线运动，这段时间内，物体同时又在竖直方向上由静止做速度越来越快的变速直线运动．若一小球在水平方向以v = 2m/s的速度从O点抛出，其运动轨迹如图所示，已知OA = 4m，OB = 20m，该小球从抛出到运动至位置C的过程中，在竖直方向上的平均速度为_________m/s．
17．写出以下四种仪器的读数：
① 如图甲中电压表示数是_____V；
② 如图乙中温度计的示数是_____℃；
③ 如图丙中弹簧测力计的示数是_____N；
④ 如图丁中电能表的示数是_____kW·h．
18．如图所示小明利用生活中梳洗用的两块小镜子（该平面镜的前表面为反射面）完成探究平面镜成像特点的实验．他将两块平面镜分开一定距离固定于不锈钢框架上．将铅笔A放在平面镜前，可以看见铅笔通过平面镜成上下两段不完整的______像（选填“虚”或“实”）．小明用与铅笔A完全一样的铅笔B找到了铅笔A像的位置．他具体的操作是：______．
四、计算题（本大题共3小题，共29分）
19．如图是可供游客在海上游玩时的一种旅游观光艇，此观光艇的质量为900kg，在海上航行的最大速度为36km/h，最多可载的游客数量为20人，如果海水的密度取1.0×103kg/m3，g=10N/kg，求
观光艇以最大航速匀速行驶2小时的路程是多少米？海水平均阻力为1.0×106N，则这一过程中观光艇所做的功至少为多少？
该观光艇在水面下70cm深处有一个小零件，求小零件受到的海水的压强是多少？
假设每位乘客的平均质量为60kg，观光艇满载乘客时，此时浸入水中的体积多大？
20．如图所示，为方便残疾人上下台阶，一些公共场所设计了残疾人专用通道（如图所示），其实质是斜面．小明将重750N的人和轮椅沿8m长的斜面推上1m高的平台，沿斜面所用的推力为125N，所用时间为10s．试求：
该斜面的机械效率．推力的功率．若斜面的机械效率为η，将轮椅匀速推上斜面时所需的推力为F，轮椅与斜面间的摩擦力为f，试推导：f＝（1-η）F．
21．在如图所示的电路中，电源电压恒定为6伏，定值电阻R1阻值为10欧．电键S闭合时，电流表示数为1安．求：
①通过R1的电流．
②电源的电功率；
③现有三个滑动变阻器，A：50欧 1安；B：100欧 1.5安；C：150欧 1安，请选择其中一个替换定值电阻R1和R1．要求：闭合电键S，在保证各元件都能正常工作的情况下，移动滑动变阻器的滑片分别在滑动变阻器上的三个不同位置a、b、c时，电流表示数情况如下表所示．
五、作图题（本大题共2小题，共4分）
22．要求同时满足电磁铁磁性有无可以控制；能改变电磁铁磁性的强弱；电路接通后使小磁针静止时在如图所示的位置．请在虚线框将电路补充完全．
23．如图所示，物体M随水平传送带一起做匀速直线运动。画出M所受力的示意图。
（_______）
六、实验探究题（本大题共3小题，共15分）
24．小明在做探究光的折射规律的实验时，他让光从玻璃中斜射入空气中，光在分界面上同时发生反射和折射现象。当增大入射角到某一值时，发生了折射光消失而反射光却变得更亮的情况，通过查阅资料，小明得知这是光的全反射现象。小明还查到光从玻璃射向空气时的一些数据，如表所示：
（1）当入射角i≥_____时，发生光的全反射现象。图象中的图线_____（选填“a”或“b”）反映了上述实验中的两角关系。如果光从空气射向玻璃，则反射的能量_____（选填“可能”或“不可能”）达到100%。
25．小刚同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和酒精），对浸在液体中的物体所受的浮力进行了探究。下图表示探究的过程及有关数据。
分析②、③、④，说明浮力大小跟______有关。分析______，说明浮力大小跟液体的密度有关。物体完全浸没在酒精中所受的浮力是______N。根据图中的实验数据，该金属块的密度是______kg/m3。（g取10N/kg）
26．某同学想测一块圆柱形实心铝锂合金的密度，他找来天平（含砝码）、量筒、足量的水和细线（不计质量和体积）按照表格中的顺序进行了测量。
把天平放在水平台上，游码移动到标尺左端零刻线处，发现指针的位置如图甲所示，他把平衡螺母向______（选填“左”或“右”）调节，使天平横梁在水平位置平衡；请把表中空白之处补充完整。
（3）如图乙该同学在测量体积过程中，把合金放入量筒时，不慎掉入量筒水中，发现有水溅出，则这样测出的密度_____（选填“偏大”或“偏小”），正确的操作是_____。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．剧院四壁做成凹凸不平或用蜂窝状的材料，是为了减弱声波反射，增强听众收听效果，故A错误；
B．“B超”给病人做检查，可以检查脏器是否有病变，从而活动信息，说明了声音可以传递信息，故B错误；
C．声音在15℃空气中传播的速度约为340m/s，光在空气中传播速度约为3×108m/s，声速远小于光速，所以终点计时员看冒烟而不听枪声，故C正确；
D． “禁鸣喇叭”是在生源处防止噪声产生，故D错误；
故应选C．
2、A
【解析】
ABC．由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流，由题知，当被检测者酒精浓度增加时，传感器R的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，故C错误；由I＝可知，电路中的电流增大，即电流表的示数增大，故B错误；电路中的电流增大，由U＝IR可知，R0两端的电压增大，即电压表的示数增大，故A正确；
D．电源电压保持不变，电路中的电流增大，由P＝UI可知，电路总功率增大，故D错误．
3、A
【解析】
两电阻丝规格相同，设R1=R2=R；
由P=可知，在U一定时，R越小，电功率越大，R越大，电功率越小；
由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，
当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，
当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；
P低温==6W，
则
=12W，
电热靴的高温挡：
P高温档==12W，
电热靴的中温挡：
P中温挡==×=×12W=8W，
故A正确；
故选A。
4、D
【解析】
A．“天宫一号”的太阳能帆板工作时，直接将太阳能转化为电能，故A正确；
B．“天宫一号”从远地点向近地点运行时，质量不变，距离地面的高度变小，重力势能变小；速度变大，动能变大，重力势能转化为动能，故B正确；
C．“天宫一号”航天器完成使命重返地球时，“天宫一号”相对地球位置发生变化，故“天宫一号”相对于地球是运动的，故C正确；
D．“天宫一号”经过大气层时与大气摩擦，温度升高，内能增加，是通过做功的方式增大了内能，故D错误。
5、C
【解析】
月球遮住太阳的一部分形成的日食叫日偏食，属于光的直线传播现象，
A、通过放大镜看到的“字”，变大了，属于凸透镜成像，是由于光的折射形成的。故A不符合题意；
B、从岸上看到水中的“鱼”，是鱼儿反射的光线通过水和空气折射进入人的眼睛，因此看到鱼儿在水中游动属于光的折射现象。故B不符合题意；
C、路灯下人在地面上的“影子”是光沿直线传播形成的，故C符合题意；
D、在平面镜前看到镜中的“自己”，属于平面镜成像，是由于光的反射形成的，故D不符合题意。
6、C
【解析】A、听诊器是让病人的心跳声和呼吸声通过橡胶管中的空气来传播的，减少了声音的发散，增大了声音的响度；
B、注射器抽取药液是利用大气压，在大气压的作用下将药液压入注射器内；
C、我们闻到了消毒水的气味，是因为消毒水的分子扩散到了空气中，进入我们的鼻子引起嗅觉；
D、镊子在使用时动力臂小于阻力臂，是费力杠杆．
考查相关的物理知识，体现了物理和生活的联系
【考点】响度；杠杆的分类；大气压强的存在；扩散现象
7、B
【解析】
A.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大，故A正确；
B.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数减小，故B错误；
C.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大，故C正确；
D.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数增大，故D正确。
8、B
【解析】
A．电动机是利用通电导线在磁场中受力的作用的原理制成的，故A错误；
B．动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故B正确；
C．扬声器把电信号转化为声信号，利用通电导体在磁场中受力原理，故C错误．
D．电铃的主要构造是电磁铁，电磁铁是利用电流的磁效应原理，故D错误；
9、D
【解析】
物体含有物质的多少叫做质量，质量是物体的一种属性，它不随物体的状态、位置、形状的改变而改变。
【详解】
A、橡皮泥捏成泥人后，形状发生变化，物质多少没有变化，所以质量不变，故A错误；
B、白糖热化抽丝制成棉花糖后，形状发生变化，物质多少没有变化，所以质量不变，故B错误；
C、1kg的棉花和1kg的铁块的质量相等，故C错误；
D、物理课本在武汉和潜江只是位置不同，物质多少没有变化，所以质量不变，故D正确。
故选D。
10、C
【解析】
（1）惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，质量越大，惯性越大；
（2）判断平衡力要根据二力平衡的条件来分析，一对平衡力必须符合四个条件：大小相等、方向相反、作用在同一物体上、作用在同一直线上。
（3）处于平衡状态的物体受到平衡力的作用；处于非平衡状态的物体受到非平衡力的作用；
（4）物体在不受力的作用时，将保持静止状态或匀速直线运动状态。
【详解】
A、惯性大小只跟物体的质量大小有关，自行车加速前进时，它的质量不变，惯性不变，故A错误；
B、自行车对地面的压力和地面对自行车的支持力是作用在不同物体上的两个力，不是一对平衡力。故B错误；
C、停止蹬车，车的速度会减小，此时车处于非平衡状态，则此过程中车受到非平衡力的作用，故C正确；
D、如果自行车在行驶中所受到的力全部消失，由牛顿第一定律可知，自行车会保持原来的运动状态，即做匀速直线运动，故D错误。
故选：C。
此题以自行车为载体考查了惯性、平衡力的辨别、牛顿第一定律的理解等多个知识点，综合性很强，但难度不是很大。
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A．雾是空气中的水蒸气液化形成的，是液化现象，故A正确。
B．露是由空气中的水蒸气遇冷形成的，是液化现象，故B错误；
C．霜是空气中的水蒸气凝华形成的小冰晶，是凝华现象，故C正确。
D．雪是由空气中的水蒸气遇冷形成的小冰晶，是凝华现象，故D错误。
12、AC
【解析】
AB、地球附近的一切物体都受到重力的作用，乒乓球也同样受到重力的作用，只不过受到的重力较小。故A正确，B错误；
CD、通过漏斗管向下吹气时，乒乓球上面的空气流速加快，压强变小，而球下方的压强仍是大气压，大于球上方的压强，故乒乓球不会掉下去。故C正确，D错误。
故选：AC。
13、AD
【解析】A. 物体重力是F1,物体放入水后弹簧测力计显示物体的重力是F2,所以物体受到的浮力F浮＝F1−F2；故A正确；B. 本实验中物体的重力是不变的，示数变化是因为受到了浮力；故B错误；C. 由丙可知,物块排开的液体受到的重力G排液＝F4−F3；故C错误；D. 若F1−F2＝F4−F3，则表明物体受到的浮力等于其排开的液体的重力，说明本次实验结果符合阿基米德原理，故D正确。故选：AD。
点睛：称重法可得出浮力的大小，通过测量排出的水重也能得出浮力的大小，而这正是阿基米德原理的内容，即浸入液体中的物体所受的浮力，大小等于它排开的液体所受的重力。
三、填空题（本大题共5小题，共10分）
14、1:1 3:2
【解析】
由图知R1与R2并联，两电流表分别测量干路和R2的电流，示数之比为5 ：3，并联电路各支路两端电压相等，则R1与R2两端的电压之比U1:U2=1:1．并联电路同时有分流作用，电阻之比R１：R２＝I2：I1=3:2．
15、质量 等于 60 2
【解析】
（1）要研究两种液体的吸热本领，应控制两个烧杯中所装的甲、乙两种液体的初温相同、质量相等；
（2）相同加热器加热相同时间，加热器放出的热量相等，因此甲吸收的热量等于乙吸收的热量；根据图象可知，当甲加热到60℃时，甲开始沸腾，并且温度保持60℃不变，因此甲液体的沸点是60℃；
（3）根据图象可知，甲加热10min温度的变化量等于乙加热20min温度的变化量，即，△t甲=△t乙，并且m甲=m乙；由Q=cm△t可，，即，则c乙=2c甲．
16、10m/s
【解析】
因为运动时间为：t===2s，所以竖直方向上的平均速度为：===10m/s．
17、5 -4 2.2 2920.8
【解析】
（1）由图可知，电压表使用的是0---15V量程，一大格表示5V，此时电压表示数为5V；
（2）由图知：该温度计的分度值是1℃，液面在零刻度以下，因此温度计的示数为：−4℃；
（3）在弹簧测力计上，弹簧测力计的分度值为0.2N，指针在“2”后1小格处，所以弹簧测力计的示数为2N+0.2N=2.2N；
（4）电能表表盘标有“kW⋅h”，表示采用的计量单位是kW⋅h，也就是“度”，此时的数字是“2920.8”，所以用电器消耗的电能为2920.8kW⋅h。
18、虚 （通过镜子缝隙观察）移动铅笔B使其与铅笔A的像完全重合
【解析】
平面镜所成的像是虚像；
确定像的位置的方法：将铅笔B放在平面镜后，移动铅笔B使其与铅笔A的像完全重合即看起来是一支完整的铅笔。
四、计算题（本大题共3小题，共29分）
19、（1）72000m；7.2×1010J；（2）7×103Pa；（3）2.1m3
【解析】
（1）由v=可得，观光艇行驶的路程：s=vt=36km/h×2h=72km=7.2×104m；因为观光艇匀速直线运动，所以水平方向受力平衡，则牵引力：F=f=1.0×106N，牵引力所做的功：W=Fs=1.0×106N×7.2×104m=7.2×1010J；
（2）小零件受到的海水的压强：p=ρgh=1.0×103kg/m3×10N/kg×0.7m=7×103Pa；
（3）观光艇满载时的总重力：G总=m总g=(60kg×20+900kg)×10N/kg=2.1×104N；观光艇满载时受到的浮力：F浮=G总=2.1×104N；由F浮=ρgV排可得，满载时浸入的体积：V排===2.1m3。
20、（1）75%；（2）100W；（3）详见解析
【解析】
（1）推力做的有用功：W有用=Gh=750N×1m=750J，
总功：W总=Fs=125N×8m=1000J，
斜面的机械效率：η==75%；
（2）推力的功率：P==100W；
（3）利用斜面做的额外功W额＝fs，
有用功W有=W总-W额=Fs-fs，
斜面的机械效率：η=，
解得：f=（1-η）F．
答：（1）该斜面的机械效率为75%；
（2）推力的功率为100W；
（3）推导过程同上．
21、①0.6安 ②6瓦 ③B或C；R2
【解析】
①由图知，R2和R2并联，电流表测干路中的电流，电源电压恒定为6伏，根据并联电路电压的规律和欧姆定律，通过R2的电流为：．
②电源的电功率：P=UI=6V×2A=6W；
③在原电路中，通过R2的电流：I2=I-I2=2A-0.6A=0.4A，在原电路中，因通过R2的电流I2=0.6A，由表中数据知，移动滑动变阻器的滑片分别在滑动变阻器上的三个不同位置a、b、c时，电流表示数（干路电流）分别为0.5A、2.2A和2.4A，因滑片在a处时，电流为0.5A＜0.6A，根据并联电路电流的规律，故应换下R2，根据并联电路各支路互不影响，所以通过R2的电流为0.4A保持不变，则通过替换R2的变阻器的最小电流为：I2小=0.5A-0.4A=0.2A；由欧姆定律可得，替换的变阻器连入电路中的电阻阻值至少为：
R′2=，而变阻器A的最大电阻为50Ω，故不可行，而替换定值电阻的变阻器通过的最大电流为：I大=2.4A-0.4A=2A，根据BC变阻器允许通过的最大电流分别为2.5A和2A，所以只能选用滑动变阻器B、C替换定值电阻R2．
五、作图题（本大题共2小题，共4分）
22、
【解析】
电磁铁的磁性强弱跟电流大小、匝数多少、是否有铁芯插入有关．图中匝数多少、是否有铁芯插入已确定，所以只能改变电流的大小，我们可以利用滑动变阻器来达到这个目的，滑动变阻器与电源串联．
另外，我们还要画出电源．小磁针静止时N极所指示的方向--向右，为该点磁场的方向．在磁体外部，磁感线从N极指向S极，所以螺线管的右端为S极，左端为N极．根据右手定则，电流应该从电磁铁的右端流入，左端流出，所以通电螺线管右端的导线连接电源的正极，左端的导线连接电源的负极．如图：
．
23、
【解析】
因为物体M随水平传送带一起做匀速直线运动，即物体和传送带相对静止，因此物体在水平方向上不受力的作用，只受到竖直向下的重力和竖直向上的支持力作用；过M的重心作竖直向下的重力和竖直向上的支持力；如图所示：
六、实验探究题（本大题共3小题，共15分）
24、）40° a 不可能
【解析】
（1）光从玻璃斜射向空气时，折射角、反射能量随着入射角的增大而增大；由表中数据可知：当入射角达到40°时，反射能量达到100%，就发生了全反射现象，不发生折射现象。图象中的图线a反映了上述实验中的两角关系。
（2）因为光从空气斜射入玻璃中时，折射角永远小于入射角，因此折射光线不能消失，反射的能量不可能达到100%。
25、排开液体的体积 ①④⑤ 4.4 2.4×103
【解析】
（1）由图②③④可知，液体的密度相同而物体排开液体的体积不同，物体排开液体的体积越大，弹簧测力计示数越小，由F浮=G-F可知物体受到的浮力越大，由此可得：浮力大小跟排开液体中的体积有关；
（2）探究浮力大小与液体的密度有关时应控制排开液体的体积相同，液体密度不同；由图可知，由①④⑤所示实验分析可说明说明浮力大小跟液体的密度有关；
（3）由图可知，物体的重力G=12N，物体浸没在酒精中时测力计示数为7.6N，则所受的浮力是：F浮=G-F=12N-7.6N=4.4N；
（4）根据G=mg可得，金属块质量：，图④中金属块浸没在水中时，测力计示数为7N，由F浮=G排=ρ液gV排得金属块体积：，所以金属块的密度为：。
26、右 92 合金的体积V金/cm3 2.3×103 偏大 用细线悬挂合金缓慢浸没在水中
【解析】
根据题中“某同学想测一块圆柱形实心铝锂合金的密度”可知，本题考查密度的测量。考查了有关天平的使用及读数，密度的计算。根据天平的使用规则和实验原理完成实验。
【详解】
（1）如图甲所示指针偏左，平衡螺母向右调节，使横梁在水平位置平衡；
（2）游码标尺的分度值是0.2g，合金的质量为m＝50g+20g+20g+2g＝92g；
合金的体积V＝90cm3﹣50cm3＝40cm3；故表头为“合金的体积V金/cm3”
则合金的密度。
（3）测量合金体积的操作中，放入合金时，不慎掉入量筒的水中，这样引起求得的合金的体积偏小，从而引起密度测量值偏大；正确的操作是用细线悬挂合金缓慢浸没在水中（既能防止水溅出，还可以避免损坏量筒）。
滑片位置
电流表示数（安）
a
0.5
b
1.1
c
1.4
入射角i
0°
30°
39°
39°30′
40°
50°
折射角r
0°
51°
79°
82°
90°
反射的能量
4.7%
6.8%
36%
47%
100%
100%
合金质量
m/g
量筒中水的体积V /cm3
水和合金的总体积
V总/cm3
_____
合金的密度
_____
50
90
40
_____
