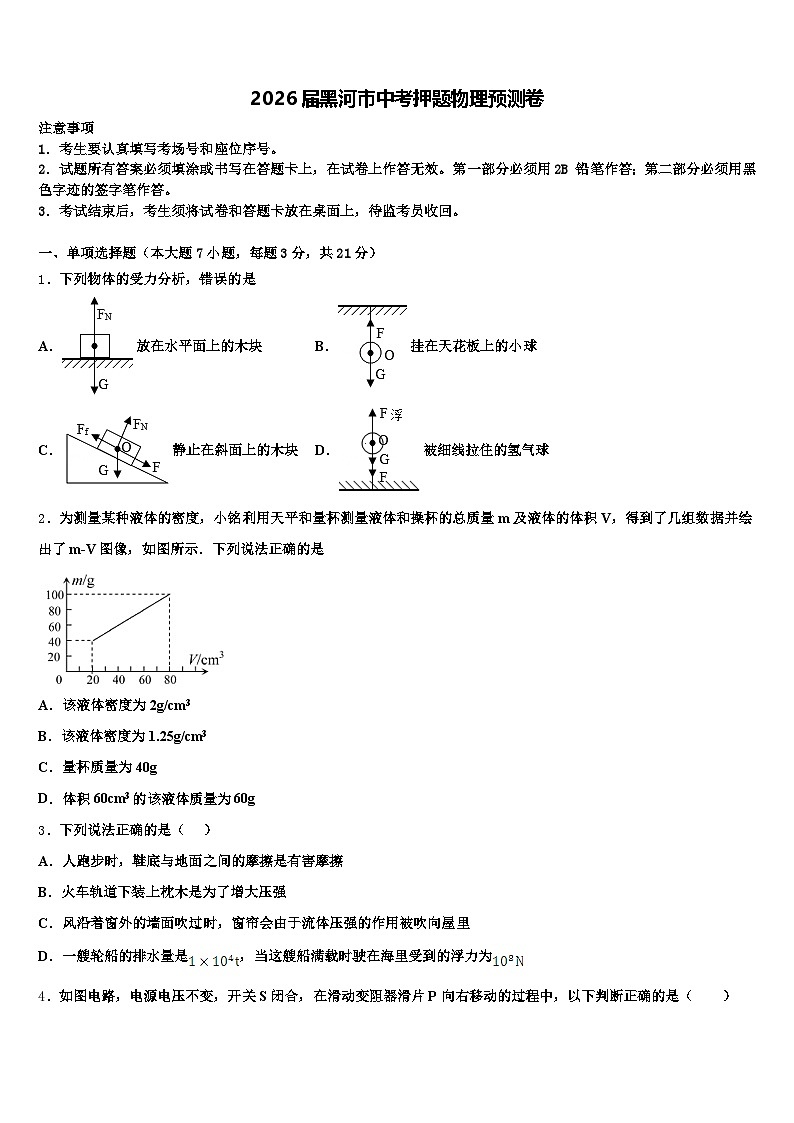

2026届黑河市中考押题物理预测卷（含答案解析）

这是一份2026届黑河市中考押题物理预测卷（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列物体的受力分析，错误的是
A．放在水平面上的木块B．挂在天花板上的小球
C．静止在斜面上的木块D．被细线拉住的氢气球
2．为测量某种液体的密度，小铭利用天平和量杯测量液体和操杯的总质量m及液体的体积V，得到了几组数据并绘出了m-V图像，如图所示．下列说法正确的是
A．该液体密度为2g/cm3
B．该液体密度为1.25g/cm3
C．量杯质量为40g
D．体积60cm3的该液体质量为60g
3．下列说法正确的是（ ）
A．人跑步时，鞋底与地面之间的摩擦是有害摩擦
B．火车轨道下装上枕木是为了增大压强
C．风沿着窗外的墙面吹过时，窗帘会由于流体压强的作用被吹向屋里
D．一艘轮船的排水量是，当这艘船满载时驶在海里受到的浮力为

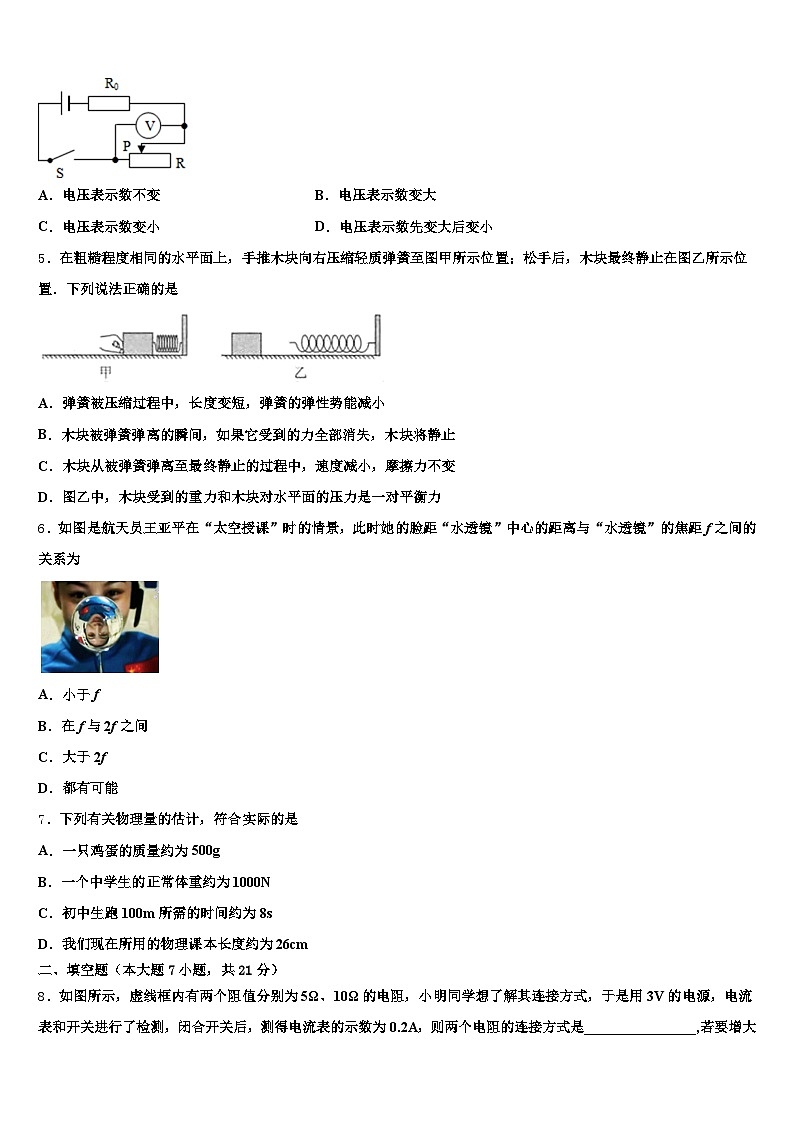

4．如图电路，电源电压不变，开关S闭合，在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（ ）
A．电压表示数不变B．电压表示数变大
C．电压表示数变小D．电压表示数先变大后变小
5．在粗糙程度相同的水平面上，手推木块向右压缩轻质弹簧至图甲所示位置；松手后，木块最终静止在图乙所示位置．下列说法正确的是
A．弹簧被压缩过程中，长度变短，弹簧的弹性势能减小
B．木块被弹簧弹离的瞬间，如果它受到的力全部消失，木块将静止
C．木块从被弹簧弹离至最终静止的过程中，速度减小，摩擦力不变
D．图乙中，木块受到的重力和木块对水平面的压力是一对平衡力
6．如图是航天员王亚平在“太空授课”时的情景，此时她的脸距“水透镜”中心的距离与“水透镜”的焦距f之间的关系为
A．小于f
B．在f与2f之间
C．大于2f
D．都有可能
7．下列有关物理量的估计，符合实际的是
A．一只鸡蛋的质量约为500g
B．一个中学生的正常体重约为1000N
C．初中生跑100m所需的时间约为8s
D．我们现在所用的物理课本长度约为26cm
二、填空题（本大题7小题，共21分）

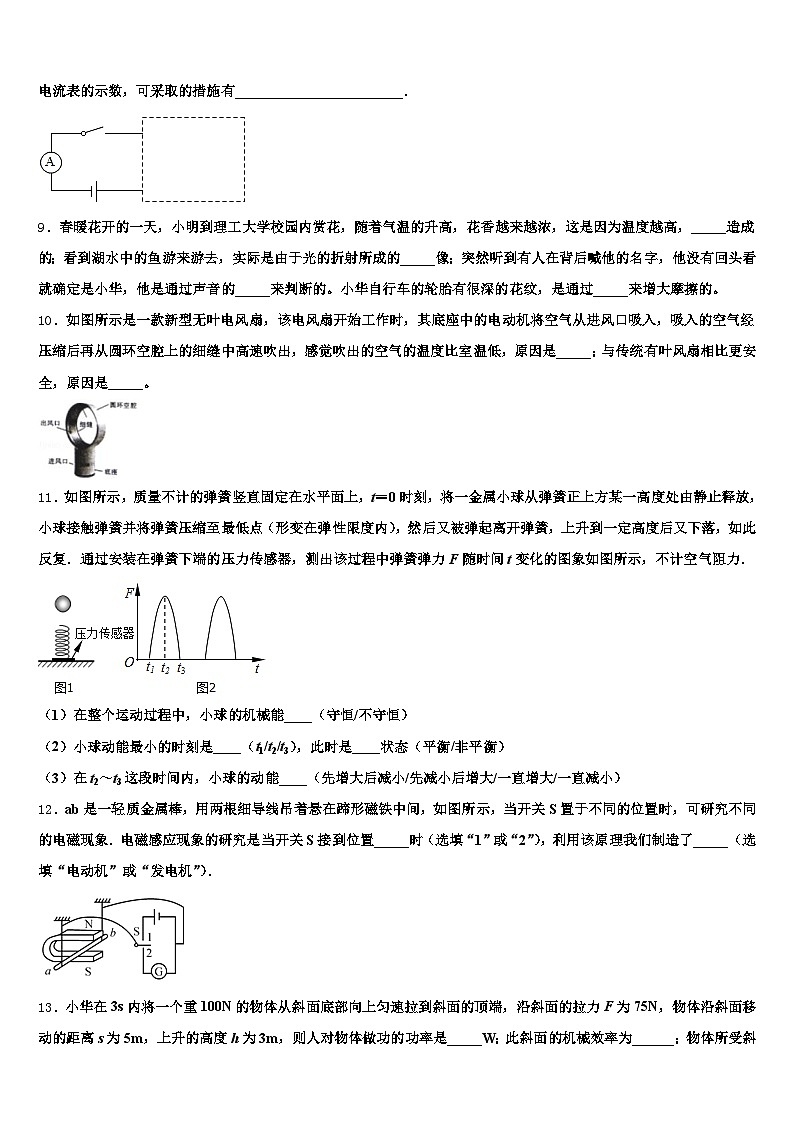

8．如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源，电流表和开关进行了检测，闭合开关后，测得电流表的示数为0.2A，则两个电阻的连接方式是________________,若要增大电流表的示数，可采取的措施有________________________．
9．春暖花开的一天，小明到理工大学校园内赏花，随着气温的升高，花香越来越浓，这是因为温度越高，_____造成的；看到湖水中的鱼游来游去，实际是由于光的折射所成的_____像；突然听到有人在背后喊他的名字，他没有回头看就确定是小华，他是通过声音的_____来判断的。小华自行车的轮胎有很深的花纹，是通过_____来增大摩擦的。
10．如图所示是一款新型无叶电风扇，该电风扇开始工作时，其底座中的电动机将空气从进风口吸入，吸入的空气经压缩后再从圆环空腔上的细缝中高速吹出，感觉吹出的空气的温度比室温低，原因是_____；与传统有叶风扇相比更安全，原因是_____。
11．如图所示，质量不计的弹簧竖直固定在水平面上，t＝0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球接触弹簧并将弹簧压缩至最低点（形变在弹性限度内），然后又被弹起离开弹簧，上升到一定高度后又下落，如此反复．通过安装在弹簧下端的压力传感器，测出该过程中弹簧弹力F随时间t变化的图象如图所示，不计空气阻力．
（1）在整个运动过程中，小球的机械能____（守恒/不守恒）
（2）小球动能最小的时刻是____（t1/t2/t3），此时是____状态（平衡/非平衡）
（3）在t2～t3这段时间内，小球的动能____（先增大后减小/先减小后增大/一直增大/一直减小）
12．ab是一轻质金属棒，用两根细导线吊着悬在蹄形磁铁中间，如图所示，当开关S置于不同的位置时，可研究不同的电磁现象．电磁感应现象的研究是当开关S接到位置_____时（选填“1”或“2”），利用该原理我们制造了_____（选填“电动机”或“发电机”）．
13．小华在3s内将一个重100N的物体从斜面底部向上匀速拉到斜面的顶端，沿斜面的拉力F为75N，物体沿斜面移动的距离s为5m，上升的高度h为3m，则人对物体做功的功率是_____W；此斜面的机械效率为______；物体所受斜面的摩擦力______N．
14．小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据反射定律画出平面镜．
三、作图题（共7分）
15．请完成如图所示光路．
（________）
16．物理学中，力可以用带箭头的线段来表示，线段是按一定比例（标度）画出的，其长短表示力的大小，箭头指向表示力的方向，线段的起点通常表示力的作用点，此即为力的图示．如图所示，物体在水平方向上受到水平拉力F和地面摩擦力f的作用（不计空气阻力），向右做加速直线运动．已知在水平方向上该物体所受的合力大小为，请按照图中摩擦力f的图示，用相同的比例（标度）在图中画出拉力F的图示．
（_____________）
17．如图，暗室的墙上挂着一面镜子MN，对面墙上开了一个小窗．镜前有一光源A，试作出光源A照亮窗外的范围．
四、实验题（本大题共5小题，共20分）
18．冰壶比赛中，为减小冰壶与冰面间的摩擦，运动员需在冰壶运动路线上的某些区域刷冰，如图甲．为探究刷冰长度的影响因素，小明和同学用图乙装置寻找模拟刷冰区域的材料，他们将木块分别放在长木板、绸布、棉布上，用弹簧测力计水平拉木块做_____直线运动，发现测力计示数关系是F棉＞F木＞F绸．若用木板模拟未刷冰区域，则应选_____模拟刷冰区域．他们用图丙装置，将长为l的所选材料M平铺在木板上，让木板从斜面上滑下，经过M后停在木板上的固定位置P．木板运动到位置P，所需M的长度l与哪些因素有关？大家提出以下猜想：
猜想1：与木块由静止滑下时的高度h有关；
猜想2：与M左端到斜面底端的距离x有关．
①验证猜想1时，保持x不变，将木块从高度将静止滑下，改变l，使木块最终都停在位置P，数据记录如下：
在图丁中描点作出l与h的关系图线．
②验证猜想2时，小明改变x，将木块从不同高度由静止滑下，记录数据，得出结论．该实验操作中存在的问题是_____；正确操作，发现每次只将M前后移动时，木块都会经过M停在P位置，该现象可否定猜想2；若在上述正确操作中同时改变x和l，则木块最终可能停在_____（选填“P点左侧”、“P点右侧”或“P点左侧或右侧”）．
19．a、b 两组同学用如图甲所示的装置进行“观察水的沸腾”的实验．
（1）在图甲装置中，存在的错误是______________．
（2）水沸腾时温度计的示数如图乙，水的沸点是_____℃．
（3）实验中，两组同学用相同的酒精灯加热，水从开始加热到沸腾所用的时间相同，如图丙所示，则他们所用水的质量大小关系为 ma_____mb（选填“＞”、“＜”或“＝”）．
20．在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V．
（1）请按要求合理连接上图甲中电路．
（______）
（2）连接电路时开关应处于_____状态，图甲中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端．
（3）连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好．针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡灯丝断了；③滑动变阻器断路．根据故障现象，猜想_____（填序号，下同）是错误的．如果观察到电流表有示数，则猜想_____是正确的．
（4）排除故障后，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示为_____V，此时应将滑片P向_____（选填“A”或“B”）端移动到合适位置，读出电流表示数，即可算出小灯泡的额定功率．
（5）小华打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率．图丙、丁是设计好的两种不同方案的电路图．则以下判断正确的是_____（填字母）．
A．两种方案都能 B．两种方案都不能 C．丙方案能，丁方案不能 D．丙方案不能，丁方案能
21．小刚在“探究杠杆的平衡条件”的实验中进行了如下操作：
（1）实验前，小刚先调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，这样做的目的是_____．
（2）小刚在调节平衡后的杠杆两边挂上钩码后，杠杆仍处于平衡，如图甲所示．现将两边的钩码各去掉一个，要想使杠杆重新平衡，则需_____（写出种方法）．
（3）小刚又进行了如图乙所示的探究，用弹簧测力计在C点竖直向上拉动，使杠杆仍然在水平位置平衡．当弹簧测方计向右倾斜时，若仍要保持杠杆在水平位置平衡，弹簧测力计的示数将_____（选填“变大“变小”成“不变”）．
22．甲、乙两位同学对“雨滴的下落速度是否跟雨滴的大小有关”持有不同的意见，于是他们对此展开研究。他们从网上查到，雨滴在下落过程中接近地面时受到的空气阻力与雨滴的横截面积S成正比，与雨滴下落速度v的平方成正比，即f=kS （其中k为比例系数，是个定值），雨滴接近地面时可看做匀速直线运动。把雨滴看做球形，其半径为r，密度为ρ，球的体积为V=
（1）半径为 r 的雨滴重力为________。
（2）在接近地面时，大雨滴的下落速度 ________（选填“大于”“等于”“小于”）小雨滴的下落速度。
五、计算题（本大题共2小题，共13分）
23．在高速公路上，一些司机为了降低营运成本，肆意超载，带来极大的危害．按照我国汽车工业的行业标准，载货车辆对地面的压强应控制在7×105Pa以内．有一辆自重1000kg的6轮汽车，已知该车在某次实际营运中装货10t，每个车轮与地面的接触面积为0.01m1．求：这辆汽车对路面的压强是多少?是否超过行业标准?如果要求该车运行时不超过规定的行业标准，这辆汽车最多装多少吨货?(设车轮与地面的接触面积不变)(计算中g取10N／kg)
24．2018年9月23日，广深港高铁香港段正式运营。广深港高铁全程141千米。其中内地段115千米，香港段26千米，李菲在国庆节期间乘坐高铁从广州南到香港。列车时刻表如下：
列车中途经过一个隧道，当他所在的车厢进隧道时，看到车厢内显示屏上的示数为216km/h，他用手表开始计时，经过20s车厢出隧道，求：
（1）列车由广州南到深圳北的平均速度；
（2）设想列车在隧道中匀速运动，则该隧道的长度。
六、综合能力题（本大题共3小题，共18分）
25．如图所示，是某种“电子测重仪”的原理图．其中电源两端电压U恒为3V，A为托盘，P为金属滑片且固定在托盘下的弹簧上，并能随弹簧上下滑动．开关S闭合，当托盘中不放物体时，P位于R的最上端，R0的电功率为P1；当称量物体质量达到最大值时，滑片P位于R的最下端，R0的电功率为P2，且P1︰P2=1︰1．求：电子测重仪正常工作过程中，电压表示数的范围．（请画出相关电路的等效电路图．）
26．郑开（郑州一开封）城际铁路已于2014年12月18日正式运营，铁路全长50.33km，最高车速可达250km/h．小明乘坐郑开直达列车下午14：20从郑州发车，14：48到达开封，则这次列车的平均速度为_____km/h．为了确保行车安全，列车上的监控系统，通过对高速运转车轮的热辐射产生的一种不可见光进行检测，实现对车轮温度的实时监控．这种不可见光是_____．
27．如图甲是空调温控装置原理的简化电路,线圈电阻不计,电源电压为 6V,R1为电阻箱,R2 是热敏电阻,其阻值随温度变化图线如图乙．当继电器线圈中的电流大于或等于 15mA时,继电器的衔铁被吸合,接通右边的受控电路,使空调工作．若电阻 R1 调到150Ω,室温升至t 时恰能接通受控电路
（1）若空调工作时功率为 2kW,则连续工作3 小时需消耗电能____________度
（2）若要在较高温度下接通受控电路,应将 R1 的阻值适当__________________（选填“增大”或“减小”）．
（3）通过计算说明,接通受控电路时的温度t 为多少℃_______?
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
力是物体对物体的作用，在分析物体受力情况时，一定要找到对应的受力物体，否则这个力就是不存在的，据此分析即可．
【详解】
放在水平桌面上的木块，受重力和桌面支持力的作用，故A正确；挂在天花板上的小球受到重力和线的拉力的作用，故B正确；静止在斜面上的木块受到竖直向下的重力、斜面对它的垂直于斜面向上的支持力及沿斜面向上的静摩擦力，沿斜面向下滑的力F是重力的分力，该力不存在，故C错误；被细线拉住的氢气球受重力、细线的拉力、浮力三个力的作用，故D正确，故只有C符合题意，故选C．
2、D
【解析】
设量杯的质量为m杯，液体的密度为ρ，读图可知,当液体体积为V1=20cm3时，液体和杯的总质量m总1=m1+m杯=40g，可得：ρ×20cm3+m杯=40g，−−−①，当液体体积为V2=80cm3时，液体和杯的总质量m总2=m2+m杯=100g，可得：ρ×80cm3+m杯=100g，−−−②，①−②得：液体的密度ρ=1g/cm3，故A、B错；代入①得m杯=20g，故C错；当液体的体积V3=60cm3，液体质量：m3=ρ×V3=1g/cm3×60cm3=60g，故D正确．
3、D
【解析】
根据选项内容可知，本题考查用物理规律解释生活现象。学习物理知识时要多联系生活实际、多举例、多解释，提高利用所学物理知识分析实际问题的能力。
【详解】
A．人走路时如果鞋底和地面之间没有摩擦，人将无法走动，所以鞋底和地面之间的摩擦是有益摩擦。故A错误。
B．火车轨道下装上枕木是在压力一定时，通过增大受力面积来减小压强，故B错误。
C．风沿着外墙吹过时，窗帘外侧空气流速大，压强小，内侧空气流速慢，压强大，窗帘受到向外的压强大于向内的压强，把窗帘压向窗户外面，故C错误。
D．轮船漂浮在海水里，所受浮力等于它排开水的重力，则，故D正确。
4、B
【解析】
试题分析：两个电阻是串联，电压表测滑动变阻器R两端的电压；当滑片向右移动时，滑动变阻器连入电路的电阻变大，由欧姆定律知，电路中的电流随电阻的变大而变小，由U=IR知，定值电阻R0两端的电压变小；而串联电路中总电压等于各个用电器的电压之和，故滑动变阻器两端的电压变大，即电压表的示数变大，故选B．
考点：电路的动态分析；滑动变阻器的使用；欧姆定律的应用
5、C
【解析】
A、弹簧被压缩过程中，长度变短，形变变大，所以弹簧的弹性势能增大，故A错误；
B、木块被弹簧弹离的瞬间具有一定的速度，如果它受到的力全部消失，由牛顿第一定律可知，木块将做匀速直线运动；故B错误；
C、木块从被弹簧弹弹离至最终静止的过程中，在水平方向上受到摩擦阻力和空气阻力的作用，导致其速度减小，但木块对水平地面的压力和接触面的粗糙程度没有变，所以摩擦力的大小是不变的，故C正确；
D、图乙中，木块受到的重力和木块对水平面的压力方向相同，且作用在不同物体上，所以不是一对平衡力，故D错误．
6、C
【解析】
图中所成的像为倒立、缩小的实像，水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，根据凸透镜成像的规律，此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距。故ABD错误，C正确。
7、D
【解析】
一只鸡蛋的质量约为50g，故A不符合实际；一个中学生的质量约为50kg，根据G=mg可知，一个中学生的正常体重约为500N，故B不符合实际；初中生跑100m所需的时间如果是8s，那么他比现在世界百米飞人博尔特的速度还快，故C不符合实际；我们现在所用的物理课本长度约为26cm，故D符合实际情况，故选D．
二、填空题（本大题7小题，共21分）
8、串联 增大电压或只接一个电阻或将两电阻并联
【解析】
用3V的电源，电流表和开关进行了检测，闭合开关后，测得电流表的示数为0.2A，则两个电阻的连接方式是串联,若要增大电流表的示数，可采取的措施有将两个电阻改为并联．
9、分子的无规则运动越剧烈 虚 音色 增大接触面的粗糙程度
【解析】
闻到花的香味，是花分子在不停地做无规则的运动，运动到空气中被人们闻到了香味，这种现象叫扩散现象，温度越高，分子无规则运动越剧烈，随着气温的升高，花香越来越浓；
鱼反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，看到的是比真实位置要浅的鱼的虚像；
不同发声体的音色不同，小明突然听到有人在背后喊他的名字，他没有回头看就确定是小华，他是通过声音的音色来判断的；
自行车轮胎上布满花纹，是压力一定时，通过增大接触面的粗糙程度来增大摩擦的。
10、被压缩的空气膨胀后对外做功，内能减小，温度降低 无扇叶
【解析】
电动机将空气从进风口吸入，吸入的空气被压缩，被压缩的空气膨胀后对外做功，内能减小，温度降低，所以感觉吹出的空气的温度比室温低；由于无叶电风扇没有扇叶，所有无叶电风扇比传统有叶电风扇更加安全。
11、不守恒 t2 非平衡 先增大后减小
【解析】
（1）由图知道，弹簧的弹力在变化，即说明运动过程中弹簧的弹性势能在变化，而小球和弹簧组成的系统机械能守恒，但小球的机械能不守恒；
（2）由图知道，在t2 时刻，弹力最大，说明弹簧的压缩量最大，即小球运动到最低点，速度等于零，所以动能最小，且此时合力合力方向向上，不等于零，处于非平衡态；
（3）在t2～t3这段时间内，小球在上升，弹簧的压缩量由最大逐渐减小，即弹力减小，但大于重力，所以先做加速运动，当弹力等于重力时，速度达到最大，之后弹力小于重力，直到减小为零，做减速运动，所以小球的动能先增加后减少。
12、2 发电机
【解析】
如图所示的装置中，金属棒ab用两根细导线连接后悬挂在蹄形磁体两极之间，把单刀双掷开关S掷向1时，看到金属棒ab运动，即表明通电导线在磁场中受力的作用；把单刀双掷开关S掷向2，金属棒ab做切割磁感线时，电路中会产生电流，这是电磁感应现象，发电机就是利用该原理制成的．
13、125 80% 15
【解析】
人拉力做的功：=75N×5m=375J，人对物体做功的功率是： ；人克服物体重力所做的功是有用功： =100N×3m=300J，斜面的机械效率是： ；斜面的摩擦力做功的大小：W=375J-300J=75J，由可得摩擦力的大小：.
14、：如图
【解析】
球反射出的光线经过平面镜反射后进入人的眼睛，因此，从球反射出的光线是入射光线，进入人的眼睛的光线是反射光线；根据光的反射规律可知，反射角等于入射角，所以法线是反射光线和入射光线夹角的角平分线，由此可以做出法线ON，平面镜与法线相互垂直，因此过入射点O做法线的垂线即可确定平面镜的位置，如图所示：
三、作图题（共7分）
15、
【解析】
平行于主光轴的光线经凸透镜折射后折射光线通过焦点；该折射光线入射到平面镜上，根据光的反射定律画出反射光线，如图所示：
16、
【解析】
由于物体向右加速运动，故合外力方向水平向右，大小为2N，图中摩擦力的大小为4N，方向水平向左，物体在水平方向上受到水平拉力F和地面摩擦力f的作用，根据力的合成得到F合=F-f=2N，拉力F=F合+f=2N+4N=6N，拉力的方向水平向右，按照题目所给的标度，从物体的重心沿水平向右画出拉力的图示，如图所示：
17、
【解析】
试题分析：把A当做发光点，根据平面镜成像的特点（物像对称）做出A在平面镜中成的像A′，连接A′和窗户上下边缘并延长，得到反射光线，根据光路是可逆的，两条光线之间的范围就是光源A照亮窗外的范围
解：做出A在平面镜中成的像A′，连接A′和窗户上下边缘P、Q并延长，得到两条反射光线，连接AP，AQ它们的范围再加上图中的范围，即为照亮的范围，如图所示：
【点评】本题考查了平面镜成像的特点和光沿直线传播的原理，利用好光路是可逆的更好理解画图的方法．
四、实验题（本大题共5小题，共20分）
18、匀速直线 绸布 没有控制木块从斜面上同一位置滑下 P点左侧或右侧
【解析】
（1）在探究刷冰长度的影响因素的实验过程中，拉动木块在不同表面上做匀速直线运动，此时弹簧测力计的示数等于滑动摩擦力，根据弹簧测力计示数的关系，若用木板模拟未刷冰区域，则选择摩擦力小的材料模拟刷冰区，故选绸布；
（2）①根据表中数据描出的是一条直线，如图所示：
②在研究猜想2时，没有控制物块从斜面同一位置滑下；正确操作后，每次只前后移动M，水平木板表面和M的总长度，而所选材料M的长度不变，则滑块在木板上滑动的距离也是一定的，所以可以否定猜想2，如果同时改变x和l的长度，当x减小，l增大时，则木块停在P点的右侧；当x增大，l减小时，木块停在P点的左侧．
19、温度计的玻璃泡碰到了容器底 98 >
【解析】
（1）根据图甲可知，在温度计测量液体温度时，温度计的玻璃泡要全部浸入被测液体中不要碰到容器底或容器壁；而图中温度计的玻璃泡碰到了容器底。
（2）图乙中温度计的分度值为1℃，根据图示的液柱对应的刻度读出示数为98℃，即水的沸点为98℃；
（3）由图乙可知a的初温比b的初温高，ab同时沸腾，说明吸收的热量相同，a升高的温度低，两组同学都用水，比热容相同，由Q=cmΔt可知a的质量大。
20、 断开 B ② ① 1.4 A D
【解析】
（1）小灯泡的额定功率为2.5V＜3V，电压表选用小量程，电表连接要使电流从正接线柱流入，从负接线柱流出，滑动变阻器一上一下接入电路，如图所示；
（2）为了保护电路，在连接电路时，开关处于断开状态，图中滑动变阻器滑片以左下的方式连入电路，闭合开关前，为了保护电路，滑动变阻器滑片应置于最大阻值处，即图中的B端；
（3）①连接好电路后，闭合开关，移动滑动变阻器滑片P，如果小灯泡短路，小灯泡不发光，相当于一根导线，电压表示数为0，电流表有示数；
②如果小灯泡的灯丝断了，则电压表与电路中其它元件串联，因电压表内阻很大，根据欧姆定律和分压原理，电流表示数接近0，电压表示数接近电源电压，小灯泡分得的电压很小，不发光；
③如果滑动变阻器断路，则电压表、电流表均无示数，小灯泡不发光；所以，连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，电路中出现小灯泡不发光，电压表示数为零，猜想②是错误的；如果观察到电流表有示数，则猜想①是正确的；
（4）电压表使用小量程，电压表小量程的分度值为0.1V，示数为1.4V，所以，应增加灯两端的电压减小滑动变阻器的电压，根据分压原理，就要减小变阻器连入电路中的电阻，所以，应将滑片P向A端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率；
（5）图丙中，无论S接a还是接b都无法得知小灯泡是否正常发光，丙方案不能测定小灯泡的额定电功率；图丁中，R0、小灯泡、变阻器三者串联，S接a时，电压表测灯泡两端的电压，S接b时测灯和定值电阻的总电压，可以确定小灯泡是否正常发光，也能求出定值电阻两端电压，故而求出对应电流值，丁图能测定小灯泡的额定电功率，所以答案选D．
21、便于测量力臂 将左侧的钩码向左移动一格 变大
【解析】
（1）调节两端的平衡螺母，使杠杆在水平位置平衡，力臂在杠杆上，方便测出力臂大小；
（2）设一个钩码的重力为G，左边挂两个钩码，力臂为三格；右边挂三个钩码，力臂为两格．两边各去掉一个钩码后，由杠杆的平衡条件可得，左边：G×3L＝3GL，右边：2G×2L＝4GL，故现在左边力臂变为4格，将左侧的钩码向左移动一格．
（3）若拉力F向右倾斜时，此时F的力臂变短，根据杠杆的平衡条件，阻力的力臂不变，仍要保持杠杆在水平位置平衡，弹簧测力计的示数将变大．
22、4ρgπr3/3 大于
【解析】
（1）雨滴的体积： ，其质量： ，故重力： ；
（2）雨滴接近地面时可看做匀速直线运动，故f=G，因为 ，，所以得到： ，化简得， ，又因为k、ρ、g均为定值，所以r越大，速度越大，即在接近地面时，大雨滴的下落速度大于小雨滴的下落速度。
五、计算题（本大题共2小题，共13分）
23、（1）1×106Pa超过了行业标准（1）6.4t
【解析】
（1）汽车对路面的压力等于其自身重力和货物重力之和，即F=G车+G货=(m车+ m货)g＝(1000kg+10000 kg)×10N/kg＝1.1×105N，受力面积是6个车轮的面积总和S=6×0.01m1=0.11m1
汽车对路面的压强等于压力与受力面积之比，即：P＝F/S＝1.1×105N/0.11m1＝1×106Pa，
1×106Pa＞7×105Pa,超过行业标准．
（1）要求该车运行时不超过规定的行业标准，这辆车对地面的压力最大时对地面的压强为7×105Pa，这辆汽车对地面的最大压力F不超标＝P不超标/S＝7×105Pa×0.11m1＝0.84×105N，汽车与货物总重力等于压力，即：G不超标＝F不超标＝0.84×105N，汽车与货物总质量m不超标＝G不超标/g＝0.84×105N/10N/kg＝8400kg＝8.4t，最多载货m 最多装＝m不超标－m车＝8.4t－1t＝6.4t
答：(1)这辆汽车对路面的压强是10×105Pa,是超过行业标准；
(1)如果要求该车运行时不超过规定的行业标准,这辆汽车最多装6.4t吨货．(设车轮与地面的接触面积不变)
点睛：限重问题是一类常考问题，当限定最大压强时，压力不能超过一定大小，那么也就限定了最大的载重量，通过减小压力来减小对路面的作用效果，也就是减小压强．
24、（1）191.7km/h；（2）1200m.
【解析】
（1）列车由广州南到深圳北所用的时间：t=8:31-7:55=36min=0.6h，列车由广州南到深圳北的平均速度:v=191.7km/h;
（2）列车在隧道中的速度：216km/h=m/s=60m/s，则该隧道的长度：
六、综合能力题（本大题共3小题，共18分）
25、电压表示数的范围1V～3V；当开关S闭合，等效电路如图甲；当开关S闭合，等效电路如图乙：．
【解析】
试题分析：当开关S闭合，托盘中不放物体时，等效电路如图甲所示；当开关S闭合，称量物体质量达到最大值时，等效电路如图乙所示．
（1）因为 R0不变，根据可得：，所以；
已知：U＝3V，所以，因此，电压表示数的范围为：1V～3V
考点：电路的综合分析与计算
26、107.85 红外线
【解析】
(1)列车的运行时间为：t＝14:48−14:20＝28min＝h，
列车的运行速度为：
v＝＝107.85km/h，
(2)高速运转车轮的热辐射产生的一种不可见光是红外线．
（1）已知列车发车时间和到站时间，可以得到列车运行时间；已知路程和运行时间，利用v＝,可以得到这次列车的平均速度．（2）红外线的热效应很强，应用红外线的热效应比较强，制成红外线加热器，红外线夜视仪，电视遥控器，热谱仪等等．
27、6 增大 30
【解析】
（1）空调消耗的电能：W=Pt=2kW×3h=6kW•h=6度；
（2）由电路图可知，R1和R2串联，电路总电阻等于各个电阻之和，R2阻值随温度的升高而减小，那么要想在较高温度下接通受控电路，应将R1的阻值适当增大；
（3）)由I=可得，电路启动时的总电阻：R总===400Ω，因串联电路中总电阻等于各分电阻之和，所以，此时热敏电阻的阻值：R2=R总−R1=400Ω−150Ω=250Ω，对照图乙数据可知，此时的启动温度是30℃．
序号
1
2
3
4
5
6
释放的高度h/m
0.10
0.14
0.18
0.20
0.22
0.26
M的长度l/m
2.00
1.60
1.20
0.86
0.80
0.40
站序
站名
到站时间
出发时间
停留时间
路程
01
广州南
-
7:55
-
02
虎门
8:12
8:14
2分钟
03
深圳北
8:31
8:36
5分钟
115km
04
香港西九龙
8:55
-
-
141km
