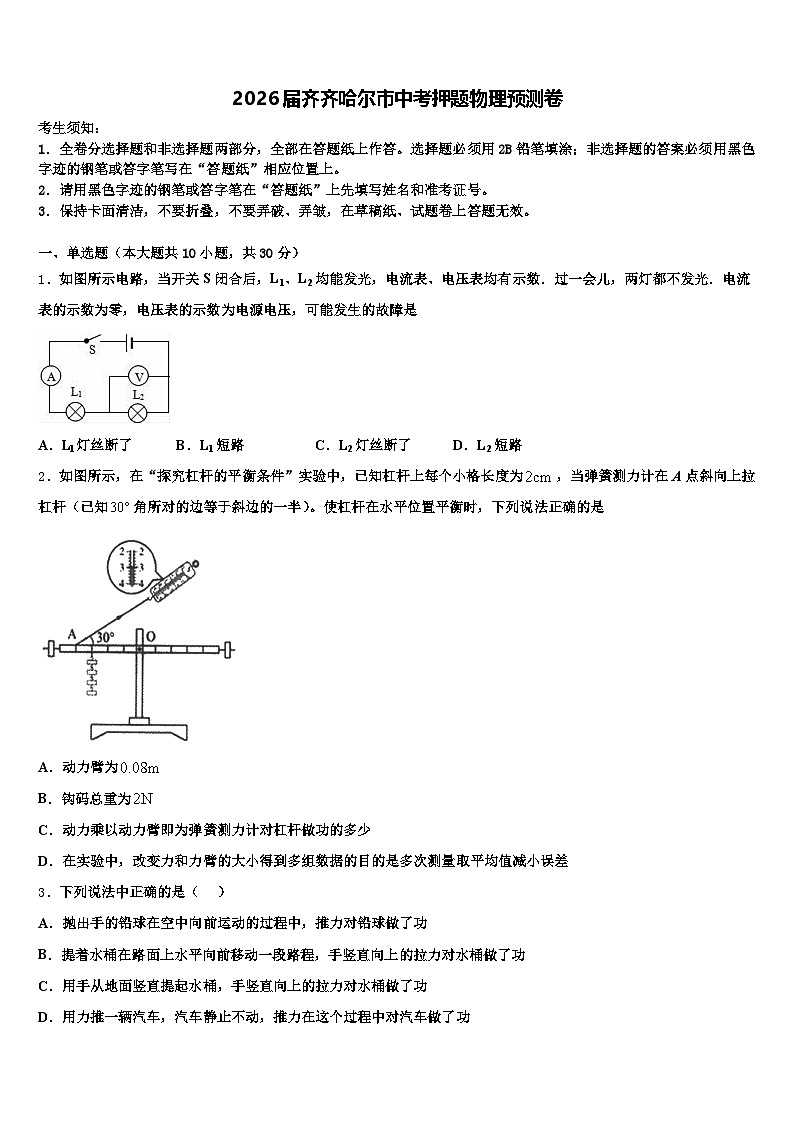

2026届齐齐哈尔市中考押题物理预测卷（含答案解析）

这是一份2026届齐齐哈尔市中考押题物理预测卷（含答案解析），共18页。试卷主要包含了下列关于电和磁的说法正确的是，与实物图对应的电路图是，以下有关电阻的观点中，错误的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，两灯都不发光．电流表的示数为零，电压表的示数为电源电压，可能发生的故障是
A．Ll灯丝断了B．L1短路C．L2灯丝断了D．L2短路
2．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为，当弹簧测力计在A点斜向上拉杠杆（已知角所对的边等于斜边的一半）。使杠杆在水平位置平衡时，下列说法正确的是
A．动力臂为
B．钩码总重为
C．动力乘以动力臂即为弹簧测力计对杠杆做功的多少
D．在实验中，改变力和力臂的大小得到多组数据的目的是多次测量取平均值减小误差
3．下列说法中正确的是（ ）
A．抛出手的铅球在空中向前运动的过程中，推力对铅球做了功
B．提着水桶在路面上水平向前移动一段路程，手竖直向上的拉力对水桶做了功
C．用手从地面竖直提起水桶，手竖直向上的拉力对水桶做了功
D．用力推一辆汽车，汽车静止不动，推力在这个过程中对汽车做了功

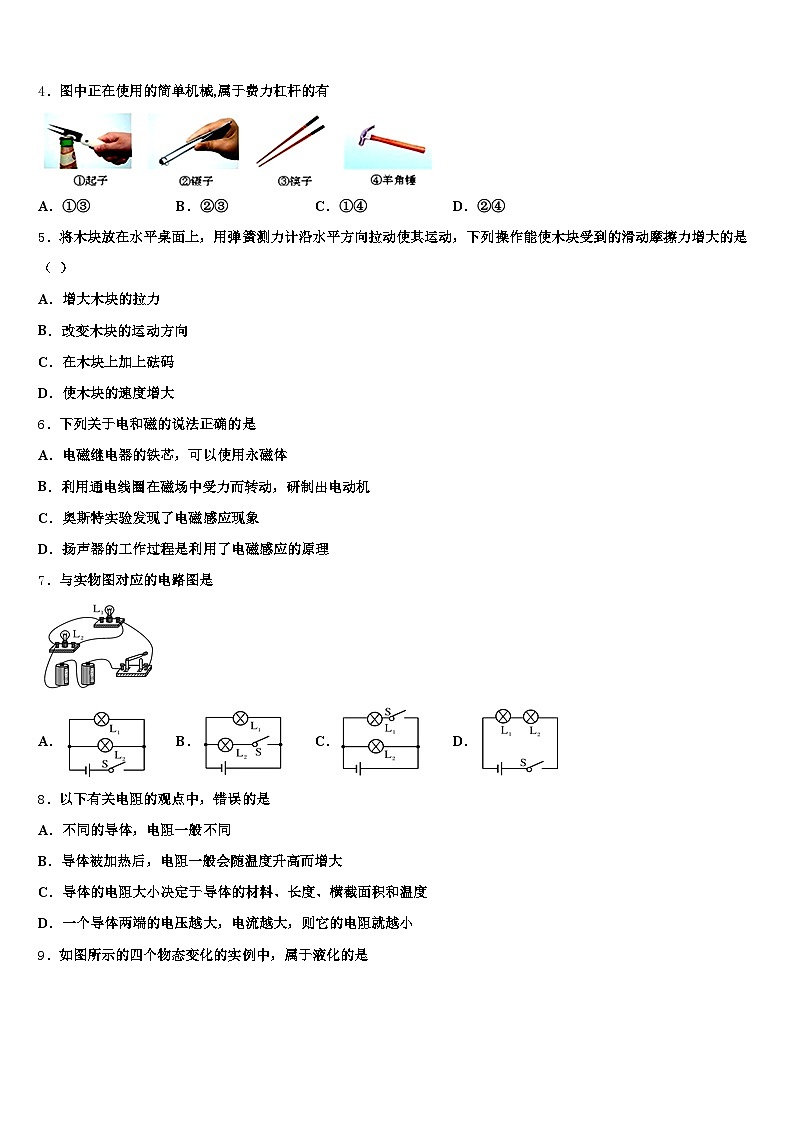

4．图中正在使用的简单机械,属于费力杠杆的有
A．①③B．②③C．①④D．②④
5．将木块放在水平桌面上，用弹簧测力计沿水平方向拉动使其运动，下列操作能使木块受到的滑动摩擦力增大的是（ ）
A．增大木块的拉力
B．改变木块的运动方向
C．在木块上加上砝码
D．使木块的速度增大
6．下列关于电和磁的说法正确的是
A．电磁继电器的铁芯，可以使用永磁体
B．利用通电线圈在磁场中受力而转动，研制出电动机
C．奥斯特实验发现了电磁感应现象
D．扬声器的工作过程是利用了电磁感应的原理
7．与实物图对应的电路图是
A．B．C．D．
8．以下有关电阻的观点中，错误的是
A．不同的导体，电阻一般不同
B．导体被加热后，电阻一般会随温度升高而增大
C．导体的电阻大小决定于导体的材料、长度、横截面积和温度
D．一个导体两端的电压越大，电流越大，则它的电阻就越小

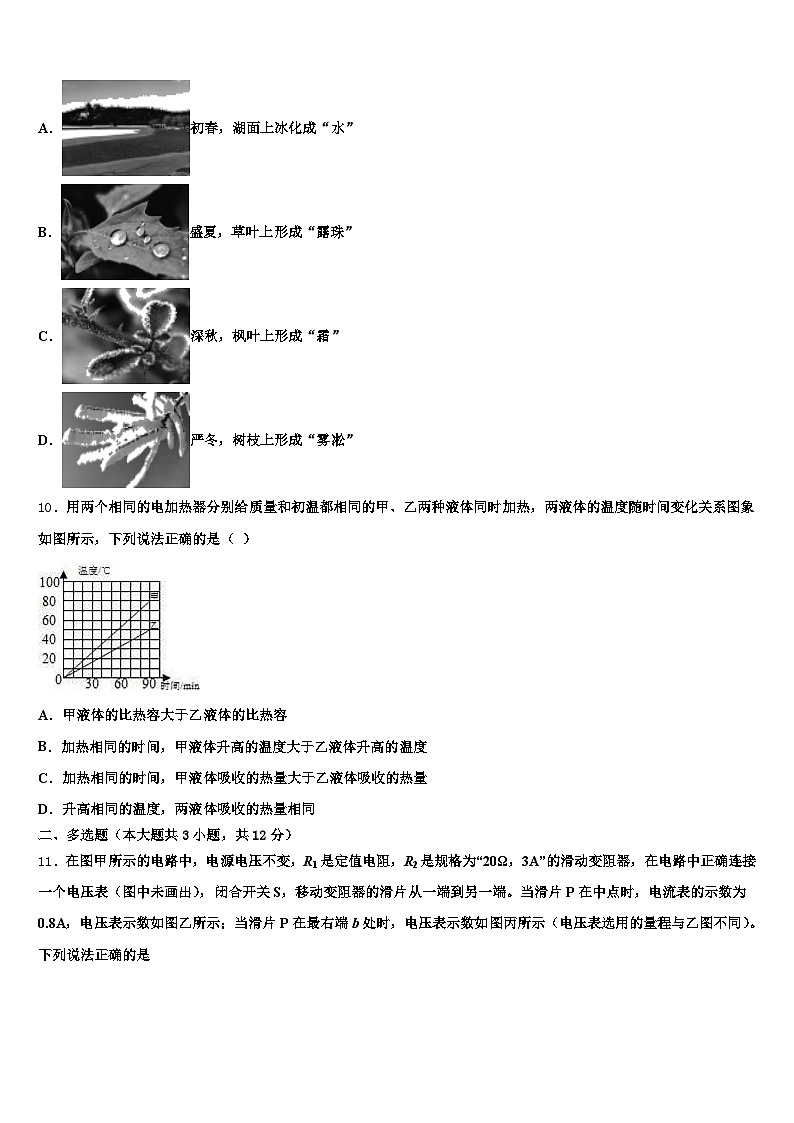

9．如图所示的四个物态变化的实例中，属于液化的是
A．初春，湖面上冰化成“水”
B．盛夏，草叶上形成“露珠”
C．深秋，枫叶上形成“霜”
D．严冬，树枝上形成“雾凇”
10．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，下列说法正确的是（ ）
A．甲液体的比热容大于乙液体的比热容
B．加热相同的时间，甲液体升高的温度大于乙液体升高的温度
C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D．升高相同的温度，两液体吸收的热量相同
二、多选题（本大题共3小题，共12分）
11．在图甲所示的电路中，电源电压不变，R1是定值电阻，R2是规格为“20Ω，3A”的滑动变阻器，在电路中正确连接一个电压表（图中未画出），闭合开关S，移动变阻器的滑片从一端到另一端。当滑片P在中点时，电流表的示数为0.8A，电压表示数如图乙所示；当滑片P在最右端b处时，电压表示数如图丙所示（电压表选用的量程与乙图不同）。下列说法正确的是
A．电源电压是9V
B．电压表并联在R2两端
C．定值电阻R1阻值是5Ω
D．电路消耗的最大功率是28.8W
12．下列说法中正确的是
A．磁铁只能吸引铁制品
B．根据电磁感应现象制成了发电机
C．小磁针可以用来判断磁场中某点磁场的方向
D．导体在磁场中做切割磁感线运动，一定产生感应电流
13．如图所示，最大阻值为50的滑动变阻器R和一个标有“6V 3.6W”字样的小灯泡L串联后接在电源电压恒为6V的电路中，不考虑灯丝电阻变化，则下列判断不正确的是
A．滑片由b端向a端移动的过程中，灯泡L两端电压的减小量小于滑动变阻器两端电压的增加量
B．无论怎样移动滑动变阻器的滑片，电路中总功率一定不会超过2W
C．滑片移动过程中，电路中总功率最小值为3.6W
D．当滑片滑至某位置时，滑动变阻器消耗的功率最大且为0.9W
三、填空题（本大题共5小题，共10分）
14．如图所示的“玉兔二号”月球车，它和地面控制中心是通过______________来传输信息的；它有一对宽大的“翅膀”——太阳能电池板，把太阳能转化为电能供月球车使用，太阳能是太阳内部的氢原子核发生______________（选填“聚变”或“裂变”）时释放出的能量；原子核和______________构成了原子.
15．如图所示的电路，要使L1、L2并联，需要闭合的开关是________；如果同时闭合开关S1、S2和S3 ， 电路会出现________．
16．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管！
水果电池将_____能转化为电能，为了使发光二极管更亮，这三个水果电池应该_____（选填“串联”或“并联”）；当连接好电路后，这些相同规格的发光二极管中只有一个不亮，经检查整个电路连接及所有元件均完好，则这些发光二极管是_____（选填“串联”或“并联”）的，这个发光管不亮的可能原因是：_____．
17．观众听到的口技演员的声音是靠_____传播的；观众从演员的口技表演中听着像是黄鹂鸟的叫声，是因为演员模仿了黄鹂鸟叫声的_____。
18．“五一”节假期小明和妈妈坐车去天马山旅游，看到公路两旁的树木飞快地向后退，小明选择的参照物是__________．突然，小明妈妈的手机响了，小明爸爸打来了电话，手机铃声是由物体__________产生的，小明爸爸的说话是通过__________波传播过来的．
四、计算题（本大题共3小题，共29分）
19．如图甲所示，用弹簧秤悬挂一物体，保持静止：当物体浸没在水中静止时弹簧测力计的示数如图乙所示，（g＝10N/kg）求：
物体浸没在水中受到的浮力F浮？物体的体积V？物体的密度ρ？
20．在抗震救灾中，某舟桥部队利用冲锋舟为灾区开辟了水上生命线（如图所示），人们乘坐的冲锋舟满载时排开水的体积是1.5m3，冲锋舟自重为0.6×104N，假设每人的平均质量为60kg．求：
（1）冲锋舟满载时所受的浮力是多少？
（2）为保证安全，这条冲锋舟最多能承载多少人？
（3）已知冲锋舟底部距离水面的深度是0.5m，冲锋舟底部所受水的压强有多大？（水的密度为1×103kg/m3，g＝10N/kg）
21．如图所示，在水平桌面上放置一个平底轻质薄塑料杯，杯子底面积为2×10-3m2，高为0.1m，杯中装满水，水的质量为300g，将体积为100cm3、重为1.8N的小球缓慢的放入水中，当小球静止时（g=10N/kg）求：
（1）水对容器底部的压强；
（2）水对容器底部的压力；
（3）小球受到的浮力。
五、作图题（本大题共2小题，共4分）
22．如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中_______。
23．在图中,画出由点光源S发出,经平面镜反射后过P的光线．
六、实验探究题（本大题共3小题，共15分）
24．小黄同学做“测定小灯泡的电功率”实验，现有电源（电压为定值）、待测小灯泡（标有“0.25A”字样）、电流表、电压表（只有0~3伏档完好）、滑动变阻器（标有“20Ω1A”字样）、电键及导线若干。小灯的额定功率估计为0.9瓦左右。该同学正确连接电路，实验步骤正确。当闭合电键时，电压表、电流表的示数分别为2伏和0.2安。接着他边思考便实验，同时对电路进行调整，直至小灯正常发光。
①求电源电压_____。
②观察到电流表示数为0.25安时，电压表示数如图所示，此时电压表读数为_____伏。
③请根据相关信息，求出小灯的额定电功率。_____（本小题需写出计算过程）。
25．小明利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压U为6V且保持不变，实验用到的电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
(1)按照图甲电路，用笔画线代替导线将图乙实物电路连接完整．
（______）
(2)开始实验，改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的关系图像．
①小明将5Ω的电阻接入电路，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____．
②排除故障，小明将5Ω定值电阻更换为10Ω定值电阻再闭合开关，他们应该将滑动变阻器的阻值调_____(选填“大”或“小”)直到电压表示数为_____V，再记录电流表示数。
③观察图像丙可知，小明选用的滑动变阻器最大阻值至少为_____Ω．
④由图像丙可以得出的结论是_____．
(3)完成上述实验后，小明又利用上述部分器材重新设计了电路(增加了一个开关)如图丁所示，测量另一只小灯泡的额定功率，已知这只小灯泡正常工作的电流为I1．请完成实验步骤：
①只闭合开关S1，移动滑动变阻器R2的滑片，_____；
②只闭合开关S2，_____，读出电流表的示数为I2；
③则小灯泡的额定功率表达式为P额=_____．(已知电源电压U，用已知物理量符号表示)
26．某小组同学通过藏取如图（a）、（b）中同型号和不同型号的电炉丝作为导体，按照如图所示的电路进行“探究导体中电流与电压的关系”实验。实验中，他们测量所截取电炉丝的长度L，用电流表和电压表测量导体（电炉丝）中的电流I和两端电压U，并多次改变导体（电炉丝）两端的电压大小，进行了多次测量。表一、表二、表三和表四是他们记录的四组实验数据。
①分析比较实验序号1、2与3（或4、5与6或7、8与9或10、11与12）中的电流与电压变化的倍数关系可得出的初步结论是：同一导体，________.
②分析比较实验序号1、4、7与10（或2、5、8与11或3、6、9与12）中的数据及相关条件，小明得出的初步结论是：不同导体两端电压相同，通过导体的电流不同。同组的小华认为小明的表述不够严谨，请你说说小华提出这一观点的理由是______。
③听了小明和小华的观点，小海同学分析比较实验序号1、4与7（或2、5与8或3、6与9）中的数据及相关条件之后，认为导体对电流有_______.作用，随后他进步分析比较表中数据归纳得出结论：导体对电流的上述作用可以用________.来反映。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A． 如果灯泡L1灯丝断了，整个电路断路，电流表、电压表示数都为零．不符合题意；
B． 如果灯泡L1短路不能发光，但L2仍然发光．电流表、电压表示数都增大．不符合题意；
C． 如果灯泡L2灯丝断了，电路断路，两只灯泡都不亮，电流表示数为零，电压表测量电源电压．符合题意；
D． 如果灯泡L2短路不能发光，但L1仍然发光．电流表示数增大，电压表相当于与导线并联示数减小为零．不符合题意．
故选C．
2、B
【解析】
A． 如图所示，动力臂为l1，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，所以动力臂，故A错误。
B．由图知，弹簧测力计示数为3N，根据杠杆的平衡条件F1l1＝Gl2可得，，故B正确。
C．根据功的概念可知，功是力和在力的方向上通过的距离的乘积，而动力臂与动力的方向垂直，动力不做功，故C错误。
D．在实验中，改变力和力臂的大小得到多组数据的目的是找出普遍性规律，故D错误。
3、C
【解析】
A. 抛出手的铅球在空中向前运动的过程中，已经脱离手，所以推力对它不再做功，向前运动是因为惯性，故A错误；
B. 提着水桶在路面上水平向前移动一段路程，手的拉力向上，而桶水平运动，所以拉力不做功，故B错误；
C. 用手从地面提起水桶，手的拉力向上，水桶向上运动，符合做功的条件，所以拉力做功，故C正确；
D. 用力推一辆汽车，汽车静止不动，距离为零，所以不做功，故D错误．
选C．
点睛：重点是是否做功的判断，要牢记做功的两个要素，即力和距离，且距离必须是在力的作用下通过的距离．当距离为零时，用再大的力，做功也是零．
4、B
【解析】
起子在使用过程中，动力臂大于阻力臂，是省力杠杆；②镊子在使用过程中，动力臂小于阻力臂，是费力杠杆；③筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；④羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆．综上所述，属于费力杠杆的有②③，故B正确，ACD错误．
5、C
【解析】
试题分析：滑动摩擦力大小与压力大小和接触面的粗糙程度有关，与物体的运动情况或受力情况无关．
解：A、木块所受滑动摩擦力大小与所受拉力无关，A错误；
B、木块所受滑动摩擦力与木块的运动方向无关，B错误；
C、在木块上加砝码，木块对桌面的压力增大，则滑动摩擦力增大，C正确；
D、木块所受的滑动摩擦力与木块的速度无关，D错误．
故选C．
6、B
【解析】
A.，电磁继电器的磁性强弱是可以调节的，所以不能使用永磁体，故A错误；
B. 电动机是利用通电线圈在磁场中受力转动制成的，故B正确；
C. 奥斯特实验发现了电流的磁效应，故C错误；
D. 扬声器是利用线圈在磁场中受到力的作用工作的，故D错误．
7、A
【解析】
从实物图中可以看出，两只灯泡并联，开关位于干路．
A．两只灯泡并联，开关控制干路，故A正确．
B．两只灯泡并联，开关控制L2支路，故B错误．
C．两只灯泡并联，开关控制L1支路，故C错误．
D．两只灯泡串联，故D错误．
故选A．
8、D
【解析】
电阻是导体本身的阻碍电流的性质，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，不同的导体，材料不同，所以电阻一般不同，大多数导体的电阻随温度的升高而增大，如灯丝；也有少数导体，电阻随温度的升高而减小，综上所述ABC正确D错误．
点睛：电阻是导体本身的阻碍电流的性质，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．据此分析判断．
9、B
【解析】
A．湖面上冰化成水是物质由固态变为液态属于熔化现象；
B．草叶上形成“露珠”是空气中的水蒸气遇冷液化形成的；
C．枫叶上形成“霜”是空气中的水蒸气遇冷凝华形成的；
D．树枝上形成“雾凇”是空气中的水蒸气凝华形成的．
10、B
【解析】
由题知，用两个相同的电加热器加热，在相等时间内液体吸收的热量相等，故C错；
由图象可以看出，当加热时间相同时，即吸收的热量相同时，甲液体升高的温度大于乙液体升高的温度，故B正确；
由图象可以看出，升高相同的温度，乙的加热时间长，乙吸收的热量多，故D错；
根据Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得多，它的比热容小；在其它条件相同时，甲液体升高的温度较高，所以甲液体的比热容小于乙液体的比热容，故A错．故选B．
二、多选题（本大题共3小题，共12分）
11、CD
【解析】
根据题中“在图甲所示的电路中，……下列说法正确的是”可知，本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是电压表位置的确定和两次电压表量程的判断。
【详解】
乙图中，电压表的量程为0～3V时，分度值为0.1V，示数为0.8V；电压表的量程为0～15V时，分度值为0.5V，示数为4V；
当滑片P位于中点时，接入电路中的电阻为10Ω，此时电路中的电流为0.8A，
由可得，R2两端的电压：
U2＝IR2＝0.8A×10Ω＝8V，
因R2两端的电压与乙电压表的示数不相等，
所以，电压表应并联在R1两端，故B错误；
当滑片P在最右端b处时，电路中的电流最小，电压表的示数最小，
因乙、丙两电压表的量程不同，且丙电压表指针的偏角大于乙电压表指针的偏角，
所以，丙电压表的量程为0～3V时，示数为2.4V。
因此乙电压表的示数即R1两端的电压U1＝4V，
因串联电路中总电压等于各分电压之和，所以电源的电压：U＝U1+U2＝4V+8V＝12V，故A错误；
R1的阻值：，故C正确；
当滑片位于a端时，R1消耗的功率最大，则
，故D正确；
12、BC
【解析】
试题分析：磁铁不仅可以吸引铁，还可以吸引钴、镍等物质，故A说法错误；根据电磁感应现象制成了发电机，故B说法正确；物理学规定，小磁针在磁场中静止时，N极所指的方向就是该点的磁场方向，故
小磁针可以用来判断磁场中某点磁场的方向，故C说法正确；闭合电路的部分导体在磁场中做切割磁感线的运动时，在电路中才会产生感应电流，D错误，故选BC。
考点：发电机的构造和原理；磁性、磁体、磁极；磁场；产生感应电流的条件
13、ABC
【解析】
根据题中“滑动变阻器R和小灯泡L串联，不考虑灯丝电阻变化，则下列判断不正确的是”可知，本题考查串联电路的电功率问题，根据电功率的计算公式和进行分析判断。
【详解】
A．由电路图可知，小灯泡L和滑动变阻器R串联，滑片由b端向a端移动的过程中，滑动变阻器连入电路的电阻变小，电路的总电阻变小，电流变大，不考虑灯丝电阻变化，灯泡两端的电压变大，滑动变阻器两端的电压变小。根据电源电压恒定和串联电路的电压关系，灯泡L两端电压的增加量等于滑动变阻器两端电压的减小量，故A不正确。
B．当滑动变阻器的滑片移到a端时（此时滑动变阻器的阻值为0），电路中只有灯泡L，此时电路的总电阻最小，总功率是最大的，因为电源电压是6V，等于灯泡的额定电压，所以灯泡此时消耗的实际功率等于额定功率，即为3.6W，故B不正确。
C．当滑动变阻器的滑片移到b端时（此时滑动变阻器的阻值为最大值），此时电路的总电阻最大，而总功率是最小的；灯泡的电阻，电路的总阻值：R总=RL+R=10Ω+50Ω=60Ω，电路的总功率：，故C不正确。
D．灯泡L和滑动变阻器R是串联的，通过它们的电流相等，当滑片滑至某位置，滑动变阻器的阻值和灯泡的电阻相等，此时它们消耗的功率相等，且为滑动变阻器消耗的最大功率，故D正确。
故答案为ABC。
三、填空题（本大题共5小题，共10分）
14、电磁波 聚变 电子
【解析】
电磁波可以在真空中传播，月球车和地面控制中心通过电磁波传递信息的；太阳能是在太阳内部氢原子核发生核聚变，从而产生很大的能量；原子由原子核和电子组成。
15、S1、S3 电源短路
【解析】
根据电流的走向分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．
【详解】
要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2，另一路经过L1、S3，然后两路汇合共同回到电源负极，因此需闭合S1、S3，断开S2；若同时闭合开关S1、S2、S3时，电流从正极出发，经S1、S3、S2直接回到负极，造成电源短路．
16、化学 串联 并联 发光二极管正负接线接反了
【解析】
（1）水果电池将化学能转化为电能；单个电池电压太小，应将电池串联后可使电压变大；
（2）串联电路只有一条电流路径，各用电器之间相互影响；并联电路，各用电器之间互不影响；二极管具有单向导电的性质，即它只允许电流从它的正极流向负极，不允许从负极流向正极，二极管正负接线柱接反后，二极管相当于断路，据以上内容即可解答．
【详解】
（1）水果电池是将化学能转化为电能；单个电池电压太小，为了使发光二极管更亮，应将三个水果电池串联使用，这样电池电压变大；
（2）由于并联电路中各用电器之间互不影响，所以，若连接好电路后，只有一个发光二极管不亮，则说明这些发光二极管是并联的；由于整个电路连接及所有元件均完好，而发光二极管又具有单向导电性，所以，说明这个发光管不亮的原因可能是：二极管正负接线柱接反了．
17、空气 音色
【解析】
声音的传播需要介质，固体、液体、气体都可以传播声音，观众听到的口技演员的声音是靠空气传播的；不同材料发出的声音的音色不同，观众从演员的口技表演中听着像是黄鹂鸟的叫声，是因为演员模仿了黄鹂鸟叫声的音色。
18、车 振动 电磁（或微波）
【解析】
小明坐在车内，把车看做静止的，才得出树木后退的结论，也就是以车尾参照物．声音是有振动产生的，有振动就有声音，振动停止发生停止．手机是无线信号，是电磁波．
四、计算题（本大题共3小题，共29分）
19、（1）2N（2）2×10﹣4m1（1）1×101kg/m1
【解析】
（1）物体受到的浮力：
．
（2）因物体浸没时排开液体的体积和自身的体积相等，
所以，由F浮＝ρ水gV排可得，物体的体积：
，
（1）物体的质量：
，
则物体的密度：
．
答：（1）物体浸没在水中受到的浮力为2N；
（2）物体的体积为2×10﹣4m1，
（1）物体的密度为1×101kg/m1．
20、（1）1000N．（2）1人．（3）5000Pa．
【解析】
试题分析：（1）已知冲锋舟满载时排开水的体积，利用阿基米德原理可求出所受的浮力．
（2）漂浮时浮力等于重力，已知冲锋舟的重力和满载时所受的浮力，根据力的合成可求出能承载的人的重力，即可得能承载的人数．
（3）已知冲锋舟底部距离水面的深度，根据公式P=ρgh可求所受水的压强．
解：（1）冲锋舟满载时所受的浮力是F浮=ρgV=1000kg/m3×10N/Kg×1.5m3=1000N；
答：冲锋舟满载时所受的浮力是1000N．
（2）冲锋舟满载时，应满足：F浮=G+nm人g，
所以最多能承载的人数：n==1．
答：这条冲锋舟最多能承载1人．
（3）冲锋舟底部0.5m深处所受水的压强P=ρgh=1000kg/m3×10N/Kg×0.5m=5000Pa．
答：冲锋舟底部0.5m深处所受水的压强5000Pa．
点评：本题考查浮力、压强等的计算，关键是公式及其变形的灵活运用；再就是考查力的合成问题．
21、（1）1×103Pa；（2）2N ；（3）1N
【解析】
（1）水对容器底部的压强：p底=ρ水gh=1×103kg/m3×10N/kg×0.1m=1×103Pa；
（2）水对容器底部的压力：F底=p底S=1×103Pa×2×10-3m2=2N；
（3）小球的密度：ρ球= =1.8×103kg/m3；
因为ρ球＞ρ水，所以，小球沉底，则小球在水中静止时受到的浮力：F浮=ρ水gV排=ρ水gV=1×103kg/m3×10N/kg×100×10-6m3=1N。
答：（1）水对容器底部的压强是1×103Pa；
（2）水对容器底部的压力是2N；
（3）小球受到的浮力是1N。
五、作图题（本大题共2小题，共4分）
22、
【解析】
灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【详解】
首先辨别上面三根线地线、火线、零线．灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线．如图所示：
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．开关接在火线与电灯之间，可以使开关断开时，电灯灯座上没有电，这样在换灯泡时不会发生触电。
23、
【解析】
先通过平面镜作出发光点S的对称点S′即为S的像；连接S′P交平面镜于点O，SO为入射光线，OP为反射光线；如图所示：
六、实验探究题（本大题共3小题，共15分）
24、6V 2.5V 0.875W
【解析】
(1)由于电压表0∼15V量程损坏，无法测灯泡正常发光时灯泡电压，故实验电路不用电压表；实验电路由电源、开关、滑动变阻器、灯泡、电流表串联组成，如图所示：
判定小灯泡正常发光的理由：闭合开关，移动滑片P，使电流表的示数为0.25A，达到灯泡的额定电流，灯泡即可正常发光。
(2)刚闭合开关时，滑动变阻器全部阻值都接入电路，滑动变阻器上的电压U滑=IR滑=0.2A×20Ω=4V，电源电压U=U滑+UV=4V+2V=6V。
(3)灯泡正常发光时，由题意知电压表用的是小量程，由图可知，电压表的示数是2.5V。
则小灯泡两端的电压为U灯=6V2.5V=3.5V。小灯泡正常工作的电流为0.25A。
灯泡的额定功率P=U额I额=3.5V×0.25A=0.875W。
25、 R短路 大 2.5 35 当电压一定时，电流与电阻成反比例 使电流表示数为I1 保持滑动变阻器R2的滑片不动 I12(-)或I1(U-)或UI1-
【解析】
（1）滑动变阻器按一上一下的原则串联在电路中，所以应将滑动变阻器的上方接线柱相连组成电路，根据电路图电压表与电阻R并联，如下图所示：
（2）①小明将5Ω的电阻接入电路，闭合开关，发现电流表有示数，说明电路是通路，电压表无示数，说明无电流通过电压表，电路中的故障可能是电阻R短路；
②在用10Ω电阻替换5Ω电阻后，由于10Ω电阻两端的电压变大，所以应增大滑动变阻器接入电路中的电阻，减小电路中的电流，使电压表的示数达到2.5V；
③根据串联电路分压的知识，当电阻R=25Ω时，滑动变阻器的阻值最大，由图象知，此时电路中的电流为0.1A；由I=得，R总===60Ω，所以R滑=R总−R=60Ω−25Ω=35Ω；
④分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2.5V，由此得出结论：电压一定时，导体中的电流与电阻成反比；
（3）完成上述实验后，小明又利用上述部分器材重新设计了电路(增加了一个开关)如图丁所示，测量另一只小灯泡的额定功率，已知这只小灯泡正常工作的电流为I1，请完成实验步骤：
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；此时电路总电阻R总=RL+R2=；
②只闭合开关S2，保持滑动变阻器滑片位置不变，读出电流表的示数为I2；此时滑动变阻器的阻值R2=；
③小灯泡额定功率的表达式P额=I12RL=I12(-)，或P额=I1(U-)，或P额=UI1-。
26、通过导体的电流与导体两端的电压成正比 由实验序号4与10或5与11或6与12可得不同导体两端电压不同时，通过导体的电流可能相同 阻碍 导体两端的电压与通过导体电流的比值
【解析】
（1）根据实验序号1、2与3（或4、5与6或7、8与9或10、11与12）数据知道，同一段导体，电压越大，电流越大，且电压增大为原来的几倍，电流也增大为原来的几倍，故初步得出的结论是：同一导体，通过导体的电流与导体两端的电压成正比；
（2）分析比较实验序号1、4、7与10（或2、5、8与11或3、6、9与12）中的数据及相关条件，小明得出的初步结论是：不同导体两端电压相同，通过导体的电流不同，小华认为小明的表述不够严谨，是因为实验序号4与10 或5与11或6与12中，不同导体两端电压不同时，通过的电流可能相同；
（3）听了小明和小华的观点，小海同学分析比较实验序号1、4与7（或2、5与8或3、6与9）中的数据及相关条件之后，认为导体对电流有阻碍作用，随后他进一步分析比较表中数据归纳的得出结论是：导体对电流的阻碍作用即电阻，可以用导体两端的电压与通过导体电流的比值表示来反映，导体两端的电压与通过导体电流的比值越大，电阻越大。
