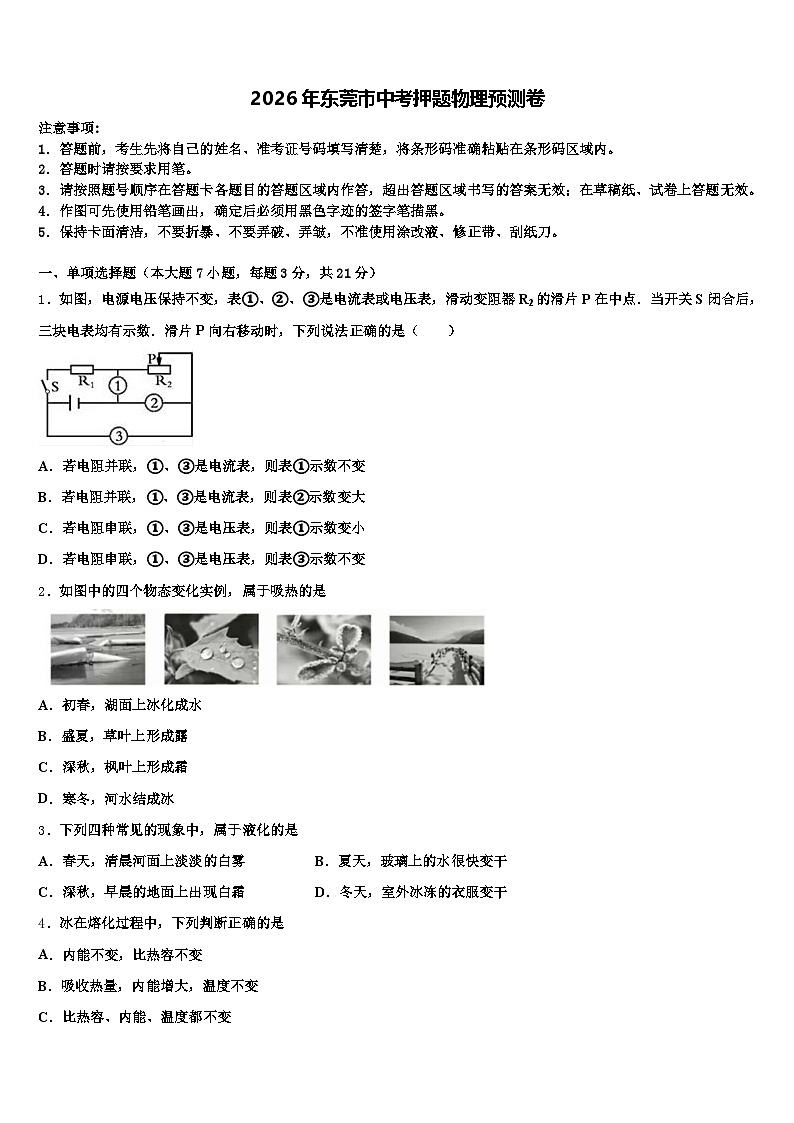

2026年东莞市中考押题物理预测卷（含答案解析）

这是一份2026年东莞市中考押题物理预测卷（含答案解析），共20页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点．当开关S闭合后，三块电表均有示数．滑片P向右移动时，下列说法正确的是（ ）
A．若电阻并联，①、③是电流表，则表①示数不变
B．若电阻并联，①、③是电流表，则表②示数变大
C．若电阻串联，①、③是电压表，则表①示数变小
D．若电阻串联，①、③是电压表，则表③示数不变
2．如图中的四个物态变化实例，属于吸热的是
A．初春，湖面上冰化成水
B．盛夏，草叶上形成露
C．深秋，枫叶上形成霜
D．寒冬，河水结成冰
3．下列四种常见的现象中，属于液化的是
A．春天，清晨河面上淡淡的白雾B．夏天，玻璃上的水很快变干
C．深秋，早晨的地面上出现白霜D．冬天，室外冰冻的衣服变干
4．冰在熔化过程中，下列判断正确的是
A．内能不变，比热容不变
B．吸收热量，内能增大，温度不变
C．比热容、内能、温度都不变

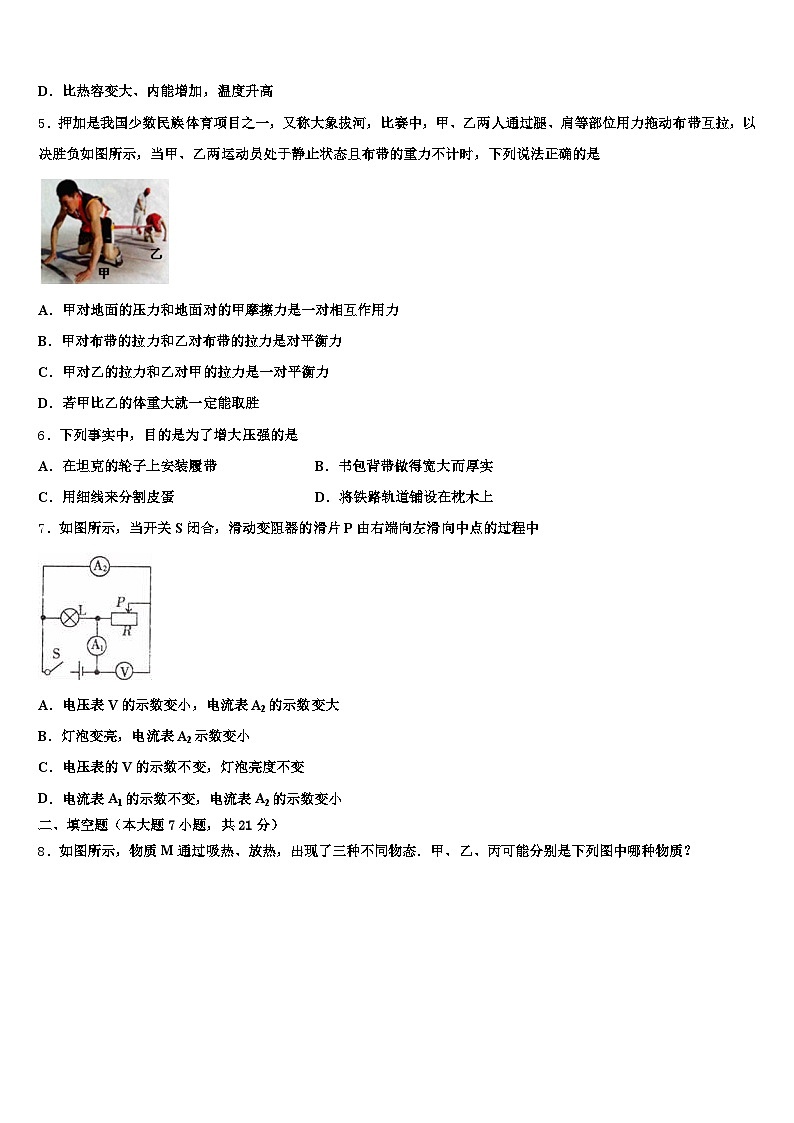

D．比热容变大、内能增加，温度升高
5．押加是我国少数民族体育项目之一，又称大象拔河，比赛中，甲、乙两人通过腿、肩等部位用力拖动布带互拉，以决胜负如图所示，当甲、乙两运动员处于静止状态且布带的重力不计时，下列说法正确的是
A．甲对地面的压力和地面对的甲摩擦力是一对相互作用力
B．甲对布带的拉力和乙对布带的拉力是对平衡力
C．甲对乙的拉力和乙对甲的拉力是一对平衡力
D．若甲比乙的体重大就一定能取胜
6．下列事实中，目的是为了增大压强的是
A．在坦克的轮子上安装履带B．书包背带做得宽大而厚实
C．用细线来分割皮蛋D．将铁路轨道铺设在枕木上
7．如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点的过程中
A．电压表V的示数变小，电流表A2的示数变大
B．灯泡变亮，电流表A2示数变小
C．电压表的V的示数不变，灯泡亮度不变
D．电流表A1的示数不变，电流表A2的示数变小
二、填空题（本大题7小题，共21分）
8．如图所示，物质M通过吸热、放热，出现了三种不同物态．甲、乙、丙可能分别是下列图中哪种物质？
甲：___________，乙：___________，丙：___________．
9．如图所示，是某实验小组设计的加热器的简化电路图，是发热电阻，闭合开关断开时，电压表的示数为，开关都闭合时，电压表示数为。电阻与的阻值之比是_________。若使加热器处于高温档，开关的连接情况是闭合，_________。
10．有两个电阻R1和R2的阻值之比为3：4，串联后接在电源上，则R1和R2的电流之比I1：I2＝_____，电压之比U1：U2＝_____；将它们并联后接在电源上，则R1和R2的电流之比I1′：I2′＝_____，电压之比U1′：U2′＝_____．
11． “共享单车”已经走进扬州的大街小巷，为人们的生活带来了很多方便。使用前用户需用手机扫描“二维码”，将信息发送给管理平台，平台将信息发回给单车自动开锁，这些过程中都是利用_______来传递信息的。用户骑行时还会带动车上的小型发电机发电，给车上的车锁组件、联网模块等提供电能，这种发电机利用了__________的原理。
12．检查视力时，要求眼睛与视力表相距5m，医院里常按如图所示的方式检查视力，让被检查者面对平面镜而坐，身后是视力表，已知人距平面镜2m，那么视力表离平面镜的距离应是_____，当人靠近平面镜时，镜中视力表的像的大小将_____。
13．小明和小红在测定滑轮组机械效率的实验中
（1）滑轮组所挂的重物的重量为3.6N，如图1所示重物从原来图1的位置被提升到图2的位置，在提升过程中应使弹簧测力计竖直_____上升．弹簧测力计的示数如图2所示，则滑轮组绳子自由端受到的拉力是_____N，滑轮组的机械效率是_____%．
（2）小明想进一步探究物重对滑轮组机械效率的影响，于是另外找来了三个物块，其中A重5N，B重8N，C重12N，小红一眼看出其中有一个物块不能利用现有的实验装置完成实验，你认为不能完成实验的是物块_____（选填“A”、“B”或“C”），原因是_____．（忽略绳重及一切摩擦）
（3）在完成实验后，他们发现：同一滑轮组的机械效率随着物重的增加而_____（选填“变大”或“变小”）．
14．太阳是巨大的“核能火炉”，在其内部，氢原子核在超高温下发生_____（选填“聚变”或“裂变”），放出巨大的能量。从可否再生来说，核能属于_____能源。
三、作图题（共7分）
15．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．
16．如图所示，物块A放在平板车B上，在拉力F作用下，平板车B突然加速，请画出此时物块A的受力示意图。
（____）
17．一小车水平向右匀速运动，在车厢顶用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触但不挤压，如图所示。请画出小车突然减速时小球受力的示意图。
四、实验题（本大题共5小题，共20分）
18．科学探究是初中物理课程内容的重要组成部分，探究的形式可以是多种多样的．在探究“不同物质的吸热能力”的实验中：
（1）如图1所示，在两个完全相同的烧杯中分别装入初温、_________都相等的液体甲和乙，并选择相同规格的电加热器进行加热．
（2）我们可以通过观察甲、乙两种液体在相同时间内升温的多少来比较它们的吸热能力，也可以通过观察甲、乙两种液体_________来比较它们的吸热能力．
（3）如图2所示，根据实验测得的数据分别描绘出了甲、乙两种液体的温度随加热时间变化的图象，则液体__________更适合作为“暖手宝”中的储热液．
19．小明想要测量一种矿石的密度，他找来如下器材：形状不规则的小矿石块、一把刻度尺、一条细线、一个能够直立漂浮在水面上的圆柱形厚底高筒（筒口足够大），一个足够深的水桶和足量的水（水的密度已知且用ρ水表示）．请你利用上述器材帮助小明设计一个测量矿石密度的实验方案．要求：
（1）简述实验步骤；
（2）写出矿石密度的表达式（用测量量和已知量表示）．
20．快速骑自行车时，我们会感到空气阻力．由此小华猜想：物体运动速度越大，受到的空气阻力就越大．于是，他找来一辆有低、中、高速三个档位的玩具汽车，将实验装置固定在玩具汽车顶部（如图所示）．在一个无风的周末，用遥控器控制玩具汽车分别以2 米/秒、3米/秒、4米/秒的速度在平直的路面上匀速运动一段距离，依次将玩具汽车以不同速度匀速行驶时弹簧测力计的示数记录在下表中．根据二力平衡条件，弹簧测力计的示数大小近似等于小车及挡板受到的空气阻力．
①实验装置中用小车而不是木块，并将其放在表面平滑的木板上，目的是______；
②分析表中实验数据可知，物体运动速度越大，所受空气阻力越______ ；
③根据上述结论，雨滴从几千米的高空落下，却没有对人体造成伤害，原因是______．
21．小明家有一电热毯，铭牌上标有“221V，**W”的字样，其中额定功率值不清，41W～61W之间。现在实验室有下列实验器材：
蓄电池（电压为6V），开关一个，导线若干。另外，还有可供选择的以下器材：
A．电流表A（量程：1～1．6 A，1～3 A） B．电压表V1（量程：1～3 V，1～15 V）
C．电压表V2（量程：1～3 V，1～15 V） D．定值电阻R1（阻值：21 Ω）
E．定值电阻R2（阻值：511 Ω） F．滑动变阻器（阻值：1～11 Ω）
G．滑动变阻器（阻值：1～1 kΩ）。
请你帮助小明测量出电热毯的额定功率值。
（1）小明首先复习用伏安法测电功率的电路，请你帮助小明用笔画线代替导线，连接如图的实物图；
（_______）
（2）为进行较准确的测量，选择的实验器材是 _________ （填写器材前面字母序号）；请画出设计的实验电路图。
（______）
（3）写出主要实验步骤和需测量的物理量________；
（4）写出电热毯的额定功率P额的数学表达式（用已知量和测量量的字母表示）_________
22．小明在做“探究凸透镜成像规律”的实验时，固定凸透镜的位置不动，实验操作规范。当他将蜡烛、凸透镜和光屏调节到如图所示的位置时，烛焰恰好在光屏上成清晰的像。
此时所成的清晰地像的成像原理与_____填（“放大镜”、“投影仪”或“照相机”）相同。若将蜡烛向右移动少许，则应将光屏向_____（选填“左”或“右”）移动才能再次在光屏上成清晰的像。若保持凸透镜、光屏的位置不变，在凸透镜左侧附近放置一个凸透镜（图中未画出），这时需要将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰的像。烛焰成虚像时，人眼应该从_____（填“烛焰”或“光屏”）一侧向透镜方向观察。小明测出透镜焦距为10cm，在实验时，小红用该凸透镜观察小明的眼睛，看到小明的眼睛如图所示，则物距应该满足的条件是_____。
A．小于10cm B．大于10cm且小于20cm C．等于20cm D．大于20cm小明在接下来的实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距u随时间t的变化图象如图甲所示，则像距v与t的大致变化关系为乙图中的_____。若蜡烛燃烧了一段时间后变短了，但仍要使蜡烛的像成在光屏的中央，应把凸透镜向_____（选填“上”或“下”）调节。
五、计算题（本大题共2小题，共13分）
23．某一木块的体积为200cm3，密度为0.8×103kg/m3，将其放入水中（g =10 N/kg）．
（1）木块最终漂浮在水面上静止，求浸在水中的体积；
（2）在木块上放一重物，刚好使木块浸没，求此重物的重力．
24．如图甲所示，在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底与烧杯底部接触为止．如图乙所示，圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图象．（取g=10N/kg）求：
（1）圆柱体的质量为多少？
（2）圆柱体浸没在水中受到的浮力是多少？
（3）圆柱体的密度是多少？
六、综合能力题（本大题共3小题，共18分）
25．为保证润扬大桥以及过桥车辆的安全，工作人员在桥的入口处安装了“超载检测报警系统”．检测时，当车辆重量小于1×105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1×105N时，红灯亮、绿灯灭，表示禁止通行．系统中的电路元件如图（甲）所示，其中压敏电阻Rx在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图像如图（乙）所示；R0为定值电阻；电磁继电器线圈上标有“10Ω 40mA”.当流过线圈的电流大于等于30mA时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电池组的电压为6V；绿灯规格为“220V 40W”，红灯规格为“220V 60W”.
请在图（甲）中用笔画线代替导线完成电路连接．电磁继电器线圈上标有“10Ω 40mA”,它的意思是指线圈的电阻是10Ω，允许通过的________（选填“最大”“最小”）电流是40mA，超过了会烧坏线圈.根据分析可以知道：_________（A/B）灯是红灯.定值电阻R0的阻值为多大________？一辆大型货车停在检测装置上5分钟，因其严重超载导致电磁继电器线圈中电流太大而被烧坏，超载车辆的总重至少是多大________？这段时间内指示灯消耗的电能是多少_________？
26．随着人民生活水平的不断提高，汽车已经走进我们许多的家庭．小明同学家最近也购买了一辆轿车．
（1）汽车发动机是汽油机，发动机内有四个汽缸（如图甲），发动机工作时，将内能转化为机械能的冲程是_____（选填图甲中的字母）．
（2）假设小明同学家的汽车在实际匀速行驶过程中，汽车受到的平均阻力为600 牛，求该汽车发动机每行驶100 千米所做的功_______？
（3）小明很想知道引擎盖的质量，于是他站在一体重计上，此时体重计显示的读数为58千克，接着他用双手竖直将引擎盖微微抬起，此时体重计的读数为78 千克，最后画出了引擎盖的模型，如图乙．引擎盖可绕O 点自由转动，A 为引擎盖的重力作用点，并且测得OA＝80 厘米，AB＝40 厘米．那么引擎盖的质量为多少千克_______？
27．阅读短文，回答文后的问题
按压式瓶盖
在日常生活中，装有洗手液或洗发液的瓶子，其瓶盖都是按压式的，如图所示。按压式瓶盖的工作原理是什么呢？液体是怎么“吸”上来的?
洗手液瓶中有个按压式吸液结构，它由导液管、进液阀门、弹簧、活塞、出液阀门、出液管、储液筒等组成，如图所示，其中进液阀门和出液阀门是塑料小球，进液阀门位于弹簧下端，出液阀门位于活塞上端。使用的时候，通过手向下按压，活塞向下移动，弹簧被压缩使得进液阀门关闭，出液阀门打开，储液筒里的液体从出液管流出瓶外；当手松开时，弹簧恢复原来的自然状态，使得活塞向上移动，出液阀门关闭，进液阀门打开，液体从导液管通过进液阀门进入到储液筒。这样活塞在圆筒中上下往复运动，不断地把液体“吸”出瓶外。
（1）按压式瓶盖的工作原理和_______原理相同。
A．钢笔灌墨水 B．吸尘器 C．帕斯卡裂桶实验 D．汽油机
（2）洗手液能被“吸”上来是利用了_______。
（3）向下按压后松手时，液体从导液管通过进液阀门进入到储液筒，是因为瓶中气压_______储液筒中气压。（选填“大于”、“小于”或“等于”）
（4）如果宇航员在太空舱中按压这种瓶装洗手液瓶盖，_______挤出洗手液。（选填“能”或“不能”）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
当电阻并联时，电流从电源正极开始分支，一路经过R1，另一路经过电表③和R2，然后共同经过电表①回到电源负极，因此①③是电流表，电流表①测量总电流，电流表③测量通过R2的电流，电压表②是电压表，测量滑动变阻器两端电压，也就是电源电压；电源电压不变则电压表②的示数不变，故B错误；电源电压不变，当滑片向右移动时，滑动变阻器接入电路电阻变大，流过滑动变阻器的电流变小，根据并联电路的特点可知通过R1的电流不变，由并联电路电流的规律可知总电流变小，电流表①示数变小，故A错误；
当电阻串联时，电流从电源正极依次经过R1、R2、电表②回到电源负极，①③均为电压表，并且电压表①测量R2两端电压，电压表③测量电源电压；因为电源电压不变，所以电压表③的示数不变，故D正确；当滑片向右移动时，滑动变阻器电阻接入电路的阻值变大，滑动变阻器的分压变大，电压表①的示数变大，故C错误．
2、A
【解析】
A．冰化成水，由固态变为液态属于熔化现象，熔化吸热，故A符合题意．
B．露是空气中的水蒸气遇冷液化形成的，液化放热，故B不符合题意．
C．霜是空气中的水蒸气遇冷由气态直接变为固态凝华而成的，凝华放热，故C不符合题意．
D．河水结成冰，水由液态变为固态，属于凝固现象，凝固放热，故D不符合题意．
伴随着物态变化总有吸放热现象．其中吸热的物态变化是熔化、汽化、升华；放热的物态变化是凝固、液化、凝华；
3、A
【解析】
A．春天，清晨河面上淡淡的白雾，由于清晨温度低，白雾是水蒸气遇冷液化而形成的小水珠，故A符合题意；
B．夏天，玻璃上的水很快变干，是水分蒸发了，属于汽化，故B不符合题意；
C．深秋，早晨的地面上出现白霜，是水蒸气的凝华形成的，故C不符合题意；
D．冬天，室外冰冻的衣服变干，是冰升华直接变成了水蒸气，故D不符合题意．
选A．
4、B
【解析】
冰在熔化过程中，吸收热量，而温度保持不变，但内能在增加，比热容是物质的一种特性，不会改变．
解决此类问题要知道熔化过程的特点，本题相对比较简单，属于基础题．
5、B
【解析】
：A、甲对地面的压力和甲所受的摩擦力不在同一直线上，不是一对平衡力，也不是相互力，故A错误；
B、甲对布带的拉力和乙对布带的拉力等大、反向、作用在一条直线上、作用在同一物体上，是一对平衡力，故B正确；
C、甲对乙的拉力和乙对甲的拉力作用在不同的物体上，不是一对平衡力，故C错误；
D、能否获胜，取决于人所示地面摩擦力的大小，甲比乙的体重大，他们受到的摩擦力不一定大，就不一定能决出胜负，故D错误．
故选B．
6、C
【解析】
A．在坦克的轮子上安装履带是通过增大受力面积来减小压强的，故A错；
B．书包背带做得宽大而厚实是通过增大受力面积来减小压强的，故B错；
C．用细线来分割皮蛋是通过减小受力面积来增大压强的，故C正确；
D．将铁路轨道铺设在枕木上是通过增大受力面积来减小压强的，故D错．
7、C
【解析】
A、当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中，滑动变阻器接入电路的电阻减小，由欧姆定律可知，通过滑动变阻器的电流增大，即电流表A2示数变大；而电压表测量电源电压，因此电压表示数不变；故A错误；
B、由于并联电路中，各支路互不影响，因此灯泡的亮度不变；故B错误；
C、因为电压表测量电源电压，因此电压表示数不变；灯泡亮度也不变，故C正确；
D、因为通过灯泡的电流不变，电流表A2示数变大，而干路电流等于各支路电流之和，因此电流表A1示数变大，故D错误。
二、填空题（本大题7小题，共21分）
8、露珠 霜 空气中的水蒸气
【解析】
由图知，乙物态→甲物态需要吸热，所以甲物态→乙物态需要放热；同时丙物态→乙物态也需要放热，凝固放热、液化放热、凝华放热、所以乙物态可能为固态，由图可知，四种物质中霜、露珠和水蒸气都是由水组成的，所以乙物质可能是霜；甲物态→丙物态需要吸热，乙物态→丙物态需要吸热，汽化和升华吸热，说明丙物质是气态，可能是空气中的水蒸气，乙物态→甲物态需要吸热，熔化吸热，甲物体是液态，可能是露珠．
9、1:5 闭合
【解析】
根据题中“加热器的简化电路图以及若使加热器处于高温档，开关的连接情况是闭合， ”可知，本题考查串联电路的电压规律和欧姆定律、电功率公式的应用。利用和分析解答。
【详解】
闭合开关断开时，电阻R1、R2串联，电压表测R1两端的电压，电压表的示数为；
开关都闭合时，电阻R2被短路，电路中只有电阻R1，电压表测电源电压，电压表示数为；
根据串联电路的总电压等于各分电压之和，当闭合开关断开时，电阻R2两端的电压U2=U-U1=6U1-U1=5U1，
所以U1：U2=IR1：IR2=R1：R2=U1:5U1=1:5；
根据可知，当电压一定时，电阻越小，电路的功率越大，则加热器处于高温档，所以
开关的连接情况是闭合，闭合，电路中只有电阻R1，高温档的功率；
10、1 : 1 3 : 4 4 : 3 1 : 1
【解析】
（1）因为串联电路中各处的电流相等，所以两电阻串联时，通过它们的电流之比为；；
由可得，两电阻两端的电压之比：
；
（2）并联电路中各支路两端的电压相等，两电阻并联时，两电阻两端的电压之比；
由可得，通过两电阻的电流之比：
．
11、电磁波 电磁感应现象
【解析】
手机依靠电磁波来传递信息的；发电机是依据电磁感应原理工作的，在发电的过程中车轮转动，将车轮的机械能转化为电能。
12、3m 不变
【解析】
由图可知，人距离平面镜2m，检查视力时眼睛离视力表的像要求距离是5m，也就是视力表的像在镜子后方5m-2m=3m处，根据像到平面镜的距离与物体到平面镜的距离相等可知，人站在平面镜和视力表之间，视力表在人身后1m，也就是距离平面镜3m；由平面镜成像特点可知，当人逐渐走近平面镜时，人的大小不变，人在平面镜中成的像的大小不变。
13、（1） 匀速、2.4 、50 （2）C ， 所需拉力超过弹簧测力计的量程（3）变大
【解析】
（1）在提升过程中应使弹簧测力计竖直匀速上升，由图可知，拉力F=2.4N，h=10cm=0.1m，
s=3h=3×0.1m=0.3m，
W总=Fs=2.4N×0.3m=0.72J，
W有用=Gh=3.6N×0.1m=0.36J，
η=W有用/W总 ×100%="0.36J/" 0.72J ×100%=50%．
（2）根据第一问，求出动滑轮的重力G动="nF-" G物=3×2.4N-3.6N=3.6N，当C重12N时，求出这时的拉力为5.2N超过弹簧测力计的量程，所以是C物体不能使用．（3）在完成实验后，他们发现：同一滑轮组的机械效率随着物重的增加而变大 ．
14、聚变 不可再生
【解析】
在太阳的内部，氢原子核在超高温下发生聚变，较轻的原子核结合成较重的原子核时，放出巨大的能量，所以说太阳是一个巨大的“核能火炉”；
从可否再生来说，核能需要核燃料，而核燃料不能循环获得，因此核能属于不可再生能源。
三、作图题（共7分）
15、如下图所示
【解析】
连接AB，此光线为反射光线，作入射光线与反射光线夹角的角平分线，即为法线．作一条线段与法线垂直，该线段位置即为镜子的位置，在背面打上斜线表示平面镜．
16、
【解析】
根据题意知道，物块A在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；平板车B在拉力F作用下，突然加速，物块A由于惯性仍要保持原来的运动状态，所以有向左的运动趋势，故在水平方向上受到的摩擦力方向水平向右，故A的受力示意图如下：
17、
【解析】
试题分析：小车突然减速时，小球由于惯性保持原来的运动状态，挤压车厢，车厢给小球一个向左的支持力，因此小球受到三个力的作用：竖直向下的重力、竖直向上的拉力、水平向左的支持力。答案如上图。
考点：力的示意图
四、实验题（本大题共5小题，共20分）
18、质量 升高相同的温度加热时间的长短 甲
【解析】
（1）根据比较吸热能力的两种方法，要控制不同物质的质量相同，如图1所示，在两个完全相同的烧杯中分别装入初温、质量都相等的液体甲和乙，并选择相同规格的电加热器进行加热；
（2）根据比较吸热能力的方法，我们可以通过观察甲、乙两种液体在相同时间内升温的多少来比较它们的吸热能力，也可以通过观察甲、乙两种液体升高相同的温度加热时间的长短来比较它们的吸热能力；
（3）根据如图2描绘出的甲、乙两种液体的温度随加热时间变化的图象知，加热相同时间，甲的温度升高的小，故甲的吸热能力强，即甲的比热容大，根据Q＝cm△t，相同质量的甲乙两种液体降低相同的温度，甲放出的热量多，故则液体甲更适合作为“暖手宝”中的储热液．
19、详见解析
【解析】
（1）要想测量矿石的密度，需要测量矿石的质量和体积．在现有器材的条件下，利用排水法，可测出矿石的排水体积．根据漂浮的条件，可以间接求出矿石的质量．
实验步骤如下：
①在桶内放入适量的水，将装有适量水的高筒放入桶内的水中，使高筒竖直漂浮在水面上，如图甲所示，用刻度尺测得筒口到筒外水面的高度h1，筒口到筒内水面高度h2；
②用细线系好小石块，把小石块没入筒内水中，高筒继续竖直漂浮在水面上，如图乙所示，用刻度尺测得筒口到筒外水面的高度h3，筒口到筒内水面高度h1．
（2）设高筒的底面积为S，则小石块的体积为；
因为石块与高筒一同漂浮在水桶中，所以增加的小石块的质量就等于高筒增加的排开水的质量，可得，，
则矿石的密度为
．
20、为了减少摩擦对实验的影响 大 雨滴从高空落下，速度越大，所受空气阻力越大，使得雨滴最终下落的速度不会过大
【解析】
①用小车，将滑动摩擦变为滚动摩擦，放在表面平滑的木板上，减小了接触面的粗糙程度，所以可以减小摩擦对实验的影响；
②由表中的实验数据可知，汽车的速度增大，测力计的示数越大，可知受到的空气阻力大；
③雨滴从几千米的高空落下，若雨滴所受空气阻力小于重力，则雨滴下落速度继续增大，速度越大，所受空气阻力越大，当雨滴达到一定速度时，此时阻力等于重力，由于重力和阻力相等，雨滴受力平衡，所以雨滴将匀速下降，使得雨滴最终下落的速度不会过大．
21、见解析 BCEG 见解析 P额=
【解析】
根据题中“现在实验室有下列实验器材，……请你帮助小明测量出电热毯的额定功率值。”可知，本题考查特殊方法测电功率。需要通过大体计算电热毯的电阻，排除伏安法，利用串联电路的分压关系求解。根据完成实验测量。
【详解】
（1）根据伏安法测电功率的原理P=UI，要测量定值电阻的电功率，应将电压表并联在被测电阻两端，电流表串联在电路中，滑动变阻器采用“一上一下”方式接入电路，连图如下：
（2）由铭牌上标有“221V，**W”的字样，其中额定功率值不清，在41W～61W之间，根据可计算出电热毯的电阻在1211Ω左右，所以把电热丝接在6V的电源上，电路中的电流很小，测量误差会很大，不能用伏安法测电阻。为进行较准确的测量，可以将滑动变阻器和电热毯串联，用两个电压表分别测量其电压，根据串联电路的分压关系求解，这样选择器材有：B、C、E、G；
实验电路图如下：
（3）实验步骤和需测量的物理量：
①按照电路图连好电路，将滑动变阻器滑片调到阻值最大处。
②闭合开关，调节滑动变阻器，使电压表V1的示数接近满偏，记下电压表V1的示数Ux和电压表V2的示数U1。
（4）测出定值电阻的分压U1和电热毯的分压Ux，
因为，
故，
则电热毯的额定功率P额的数学表达式。
22、照相机 右 左 光屏 B C 下
【解析】
(1)物体到凸透镜的距离是物距，像到凸透镜的距离是像距。如图1，物距为50.0cm−10.0cm＝40.0cm，大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；当凸透镜的位置不变时,只向右移动蜡烛少许,根据物近(物距变小)像远(像距变大)像变大，要使光屏上再次出现一个明亮清晰的像，应向右移动光屏。(2)若保持凸透镜、光屏的位置不变,再在凸透镜左侧附近放置一个凸透镜(图中未画出)，因凸透镜对光线有会聚作用，成像较原来提前了，这时需要将光屏向左移动才能在光屏上成清晰的像；(3)烛焰成虚像时，像与物同侧，故人眼应该从光屏一侧向透镜方向观察；(4)小明用该凸透镜观察小红的眼睛，看到小红的眼睛如图甲2所示，即看到倒立、放大的实像，所以眼睛和凸透镜之间的距离在一倍焦距和二倍焦距之间，所以物距大于10cm小于20cm，选B；(5)将蜡烛从略大于一倍焦距处逐渐远离凸透,物距逐渐增大,根据凸透镜成的实像时有：物远(物距变大)像近(像距变小)像变小，像距逐渐减小，从v>2f到f
