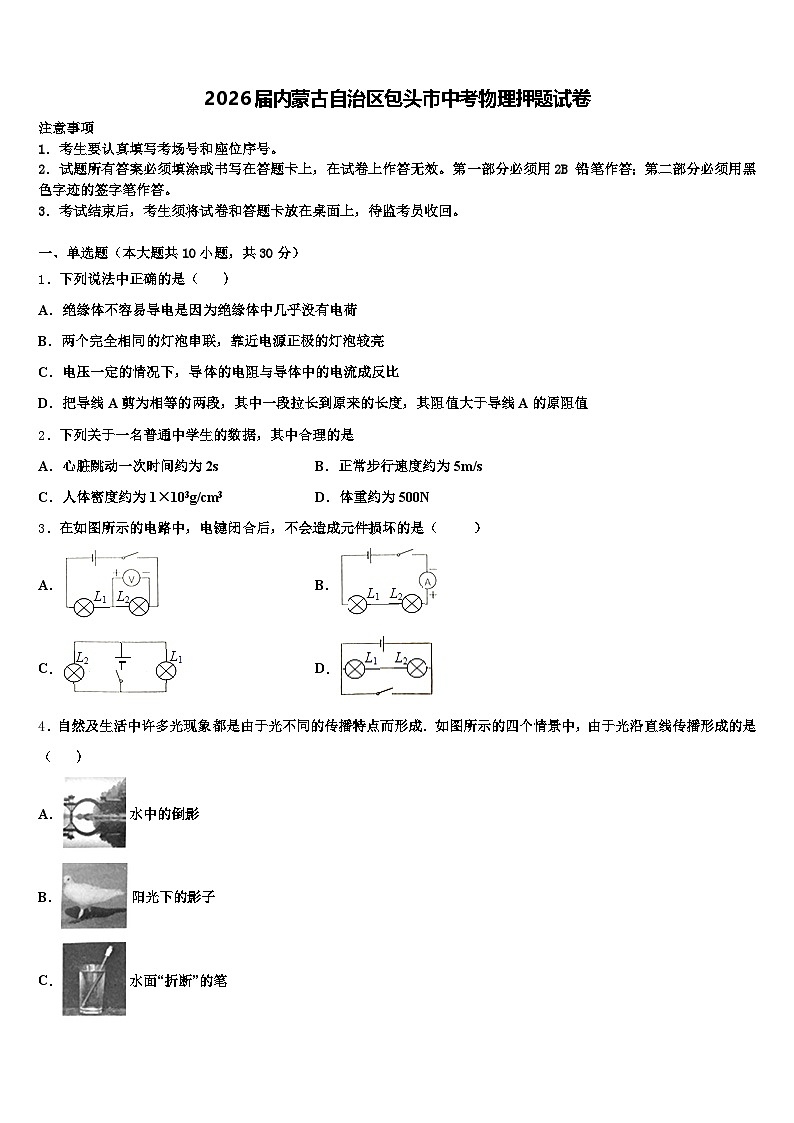

2026届内蒙古自治区包头市中考物理押题试卷（含答案解析）

这是一份2026届内蒙古自治区包头市中考物理押题试卷（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号，下列数值最接近实际情况的是，下列做法中符合安全用电要求的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．下列说法中正确的是（ ）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
2．下列关于一名普通中学生的数据，其中合理的是
A．心脏跳动一次时间约为2sB．正常步行速度约为5m/s
C．人体密度约为1×103g/cm3D．体重约为500N
3．在如图所示的电路中，电键闭合后，不会造成元件损坏的是（ ）
A．B．
C．D．
4．自然及生活中许多光现象都是由于光不同的传播特点而形成．如图所示的四个情景中，由于光沿直线传播形成的是（ ）
A．水中的倒影
B．阳光下的影子
C．水面“折断”的笔
D．放大镜中的景物
5．在公共场所“轻声”说话是文明的表现，而在课堂上“大声”回答问题才能让老师听清楚．这里的“轻声”和“大声”是指声音的
A．响度B．音调C．音色D．声速

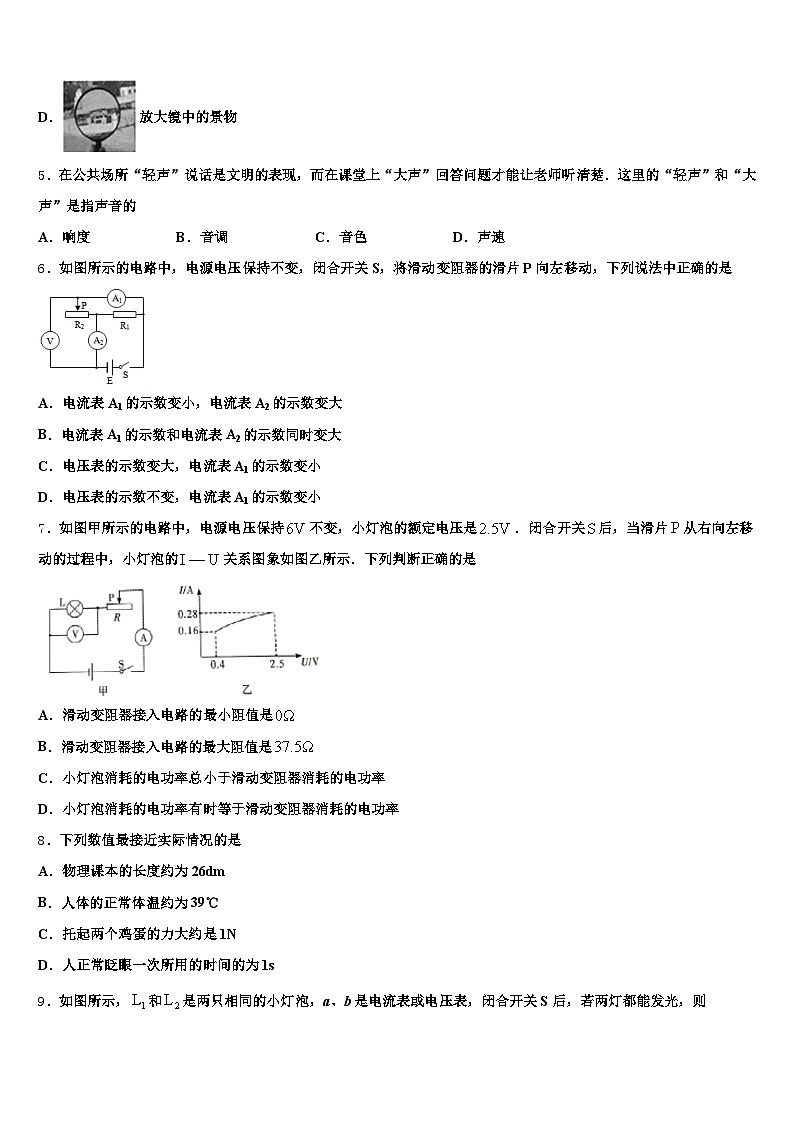

6．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是
A．电流表A1的示数变小，电流表A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A1的示数变小
7．如图甲所示的电路中，电源电压保持不变，小灯泡的额定电压是．闭合开关后，当滑片从右向左移动的过程中，小灯泡的关系图象如图乙所示．下列判断正确的是
A．滑动变阻器接入电路的最小阻值是
B．滑动变阻器接入电路的最大阻值是
C．小灯泡消耗的电功率总小于滑动变阻器消耗的电功率
D．小灯泡消耗的电功率有时等于滑动变阻器消耗的电功率
8．下列数值最接近实际情况的是
A．物理课本的长度约为26dm
B．人体的正常体温约为39℃
C．托起两个鸡蛋的力大约是1N
D．人正常眨眼一次所用的时间的为1s

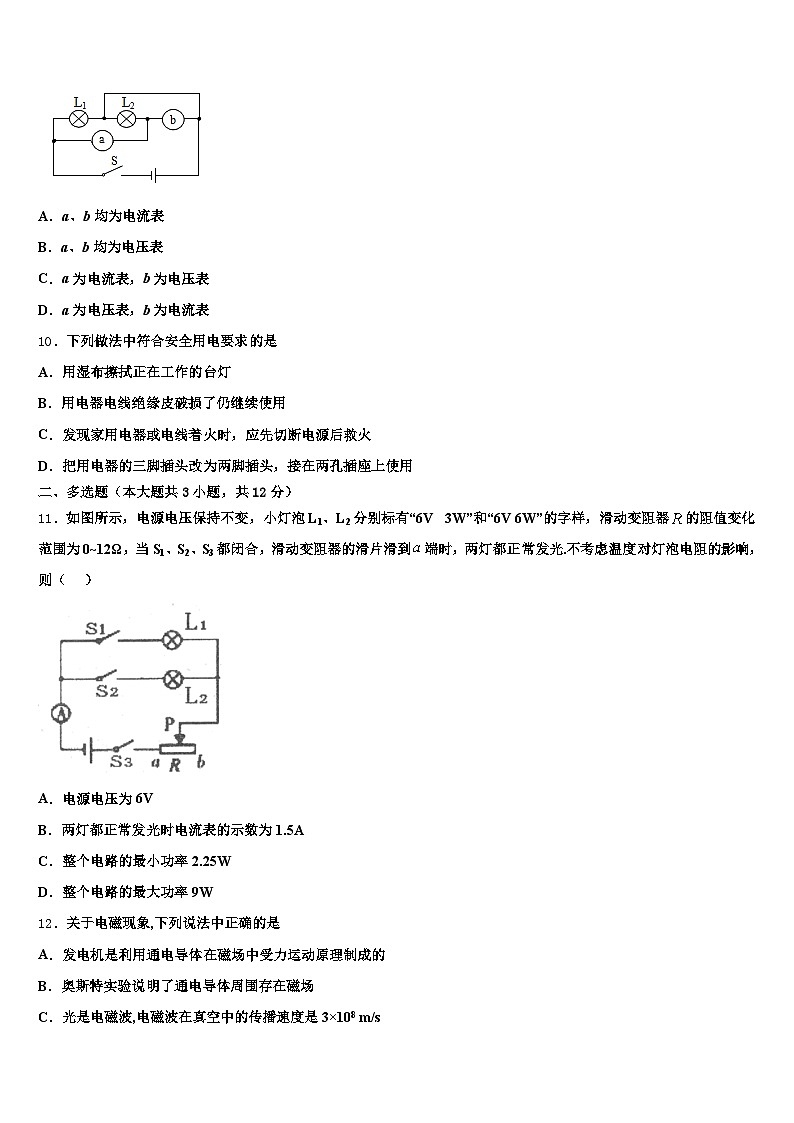

9．如图所示，和是两只相同的小灯泡，a、b是电流表或电压表，闭合开关S后，若两灯都能发光，则
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
10．下列做法中符合安全用电要求的是
A．用湿布擦拭正在工作的台灯
B．用电器电线绝缘皮破损了仍继续使用
C．发现家用电器或电线着火时，应先切断电源后救火
D．把用电器的三脚插头改为两脚插头，接在两孔插座上使用
二、多选题（本大题共3小题，共12分）
11．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器的阻值变化范围为0~12Ω，当S1、S2、S3都闭合，滑动变阻器的滑片滑到端时，两灯都正常发光.不考虑温度对灯泡电阻的影响，则（ ）
A．电源电压为6V
B．两灯都正常发光时电流表的示数为1.5A
C．整个电路的最小功率2.25W
D．整个电路的最大功率9W
12．关于电磁现象,下列说法中正确的是
A．发电机是利用通电导体在磁场中受力运动原理制成的
B．奥斯特实验说明了通电导体周围存在磁场
C．光是电磁波,电磁波在真空中的传播速度是3×108 m/s
D．闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会有电流产生
13．下列有关磁现象的说法中，正确的是（）
A．磁体具有吸引轻小物体的性质
B．放入磁场中某点的小磁针静止时N极指向与该点磁场方向相同
C．地磁场的北极在地理的南极附近
D．导体在磁场中做切割磁感线运动，导体中就会产生感应电流
三、填空题（本大题共5小题，共10分）
14．如图所示，若甲、乙均为电压表，闭合开关S，则两电压表的示数比U甲：U乙＝3：2，则R1：R2＝_____；若甲、乙均为电流表，断开开关S，则R1、R2为_____（选填“串联”或“并联”），两电流表的示数比I甲：I乙＝_____．
15．物体体积为0.5×10﹣3米3浸没水中后浮力为___牛，若物体重力为10牛，则物体受到的合力为_____牛，方向为_____．
16．苏州市城乡电网改造后，家用的电能表全部改用了精度高、能耗少的脉冲式数字电能表．小明家脉冲式数字电能表的表盘上有“3000imp/kW•h”、“220V、20A”等信息，若小明关闭其它所有的用电器，只接通一只“220V、100W”的电灯，使其工作1h，则电灯消耗的电能是_____J，指示灯闪烁了_____次．
17．人眼看物体的原理和凸透镜成像的原理相同．正常人的眼睛，看到的物体在视网膜上成____(填“放大”或“缩小”)的实像；矫正近视眼所佩戴眼镜的镜片是____透镜．
18．高压锅是生活中一种密闭的加热容器.锅盖中央有一出气孔，孔上盖有限压阀，当锅内气压达到限定值时，限压阀被锅内气体顶起放出部分气体，实现了对锅内气体压强的控制.如图所示，某高压锅锅体的内底面积为S，侧壁竖直，出气孔横截面积为S0，限压阀质量为m0，限压阀顶部面积为S1（已知大气压强为p0）.
液体沸点与气压的关系是_____；使用高压锅时锅内气体的最大压强是_____．
四、计算题（本大题共3小题，共29分）
19．如图所示，平底茶壶的质量是400g，底面积是40cm2，内盛0.8L的水，放置在面积为1m2的水平桌面中央，试求：
（1）水对茶壶底部的压力；
（2）茶壶对水平桌面的压强。
20．某物体在50牛的水平拉力作用下沿水平面做匀速直线运动，10秒内前进了6米，求此过程中拉力做的功W和功率P.
21．如图是小明家里新买的电养生壶，铭牌如图所示，为了测它烧水时的效率，小明进行了如下实验：将养生壶装满，断开家里其他的用电器，将养生壶单独接入家庭电路中，闭合开关，加热6分钟之后，壶内的水恰好开始沸腾，已知加入的水为20℃，c水＝4.2×103J/（kg•℃）．
（1）养生壶的电阻是多少？
（2）养生壶中的水吸收的热量是多少？
（3）壶的加热效率是多少？（保留1位小数）
五、作图题（本大题共2小题，共4分）
22．空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出1条入射光线及其折射光线即可)．
23．如图，重为20N的物块静止在斜面上，请画出该物块所受重力的示意图．
六、实验探究题（本大题共3小题，共15分）
24．要测量一个额定电压为3. 8 V的小灯泡的电功率，小灯泡工作时的电阻约为10 现有电流表、电压表、开关各一个，A、B两个滑动变阻器的规格分别为“10 Ω 1A”“50Ω 0.5A”，导线若干，电源（8V）—个．
为完成实验，应该选取____________（选填“”或“B”）滑动变阻器.选出合适的滑动变阻器后，将实验器材连成如图甲所示的实验电路，闭合开关，将滑动变阻器滑片向右移 动，观察到的现象是____________．
A．小灯泡变亮，电压表示数变大
B．电流表示数为零，小灯泡不亮
C．电流表示数变大，电压表示数变小
D．电压表示数接近8V，且示数不变造成上述现象的原因是其中有一条导线连接错误，请将该导线打上“×”号；并用笔画线代替导线把它改到正确的位置上.改正电路后，移动滑片，记录多组电流I和电压U的数据，并在坐标纸上做出I-U关系图象，如图乙所示，小灯泡的额定电流为0.3A，小灯泡的额定功率为____________W.当小灯泡两端电压为3V时，其实际功率为____________W.小明新设计了如图所示的电路，也测出了额定电压为3.8V的小灯泡的额定功率.R0为阻值等于1OΩ的定值电阻.测量过程如下：
①闭合开关S和S1，断开S2，调节滑动变阻器，当电流表的示数为____________A，小灯泡正常发光；
②保持滑动变阻器滑片位置不变，将S1断开，S和S2闭合，读出电流表的示数为I，则小灯泡的额定功率 P额=____________（用已知量和测量量表示）.
25．如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图．
（1）请用笔画线代替导线连接实物图甲，要求变阻器滑片左移，电流表示数变小．
（________）
（2）连接电路时，开关应处于________状态．闭合开关后，小陈发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是____________．
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为__________A，则未知电阻Rx=_________Ω．
（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值．实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到 ______端，记录电流表示数I2；
③写出待测电阻的表达式，Rx=____________（用已知量R0和测量量符号表示）
26．小宇用如图所示的装置探究“动能的大小与什么因素有关？”的实验步骤如下：
将质量为m的小球从光滑斜面上的A处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示；将质量为m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示；将质量为2m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图丙所示。
根据上述三次实验，回答下列问题：
①实验中小球动能的大小是通过观察比较_____反映出来的，这里用到了物理学研究问题的一种_____方法（选填“直接测量”、“放大”或“转换”）；
②为了探究动能的大小与物体运动速度的关系，应选用_____两个图来分析，并由此得出的实验结论是_____；
③分析乙、丙两图，得到的实验结论是_____；其中小球在光滑斜面上从B处滚到底端的过程中，小球的_____能转化为动能。
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A．绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少，而不是几乎没有电荷，故A错误；
B．两个完全相同灯泡串联，则通过的电流相等，由P=I2 R知道，两灯泡的实际功率相等，所以两灯泡的亮暗相同，故B错误；
C．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，故C错误；
D．导体的电阻与其材料、长度、横截面积和温度有关，材料和温度相同，长度越大、横截面积越小，其电阻越大．若把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，所以电阻变大，即其阻值大于导线A的原阻值，故D正确，故选D．
本题考查的是绝缘体不导电的原因和串联电路特点、电功率公式及影响电阻大小因素等，考查的知识点较多，但难度不大，需要注意灯泡的亮暗取决于实际功率的大小．
2、D
【解析】
A、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s，故A错误；
B、中学生正常步行的速度在4km/h=4× m/s≈1.1m/s左右，故B错误；
C、水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0×103kg/m3左右，故C错误；
D、中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右，故D正确。
3、C
【解析】
电压表应并联在用电器两端，可以直接接在电源两极上；电流表必须与用电器串联，不能直接接在电源两极上。电流表和电压表都要求电流要“正进负出”。同时注意电源短路是不能出现的。
【详解】
A、图中电压表与灯L2并联，但接线柱接反了，指针会出现反偏，容易损坏电压表，不合题意；
B、图中电流表串联在电路中，但接线柱接反了，指针会出现反偏，容易损坏电流表，不合题意；
C、图中两灯泡并联，工作时互不影响，开关在干路可控制两只灯泡，连接正确，符合题意；
D、图中电键闭合后，形成电源短路，会损坏电源，不合题意。
故选：C。
本题中涉及到了我们在连接电路时容易出现的一些错误连接，并注意分析这种错误所对应可能出现的后果，有一定综合性。
4、B
【解析】
A．水中的“倒影”，即平面镜成像，是由于光的反射形成的，故A不符合题意；
B．阳光下鸽子的影子，是由于光的直线传播形成的，故B符合题意；
C．水面“折断”的笔，是由光的折射形成的，故C不符合题意；
D．凸透镜对光线具有会聚作用，当物距小于焦距时是放大镜的应用，属于光的折射，故D不符合题意。
故选B。
5、A
【解析】
这里的“轻声”和“大声”都是指声音的大小、强弱，也就是声音的响度，故A正确，BCD错误．
6、D
【解析】
在并联电路中干路电流等于各支路电流之和，各支路电流互不影响，电源电压保持不变．
【详解】
由图知电路图是并联电路，其中A1测量R2的电流，A2测量干路电流，电压表测量电源电压，当滑片向左移动时电阻变大，A1示数变小，干路电流变小，电压表不变，D符合题意，ABC不符合题意．故选D.
7、C
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．
当小灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，
由图乙可知，小灯泡两端的电压UL＝2.5V时（正常发光），通过的电流IL＝0.28A，
因串联电路中总电压等于各分电压之和，
所以，此时滑动变阻器两端的电压：UR＝U﹣UL＝6V﹣2.5V＝3.5V，
由可得，滑动变阻器接入电路中的最小阻值：，故A错误；
此时灯泡的电阻：；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡分得的电压最小，
由图乙可知，小灯泡两端的最小电压UL′＝0.4V时，通过的电流IL′＝0.16A，
此时滑动变阻器两端的电压：UR′＝U﹣UL′＝6V﹣0.4V＝5.6V，
则滑动变阻器接入电路中的最大阻值：，故B错误；
此时灯泡的电阻：，
因滑动变阻器接入电路中的最小阻值为12.5Ω，灯泡的最大阻值为8.9Ω，即灯泡的阻值始终小于变阻器接入电路的阻值，且同一时刻通过两者的电流相等，
所以，由P＝UI＝I2R可知，小灯泡消耗的电功率总小于滑动变阻器消耗的电功率，故C正确、D错误．
8、C
【解析】
A、初中物理课本的长度在30cm左右，选项A错误
B、人体的正常体温是36.5℃左右，故B错误；
C、一斤鸡蛋大约10个，因此一个鸡蛋的质量大约为0.05kg，若承载两个鸡蛋保持静止不动，大约需要0.05kg×2×10N/kg=1N，故C正确；
D、人们常用“眨眼之间”形容时间短，正常眨一次眼的时间不到1s，故D错误；
9、C
【解析】
如果两个灯泡串联，则a应是电压表，而b无论是什么仪表，L2都会被短路，故电路不可能为串联，那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表
A. a、b均为电流表与分析不相符，故A项与题意不相符；
B. a、b均为电压表与分析不相符，故B项与题意不相符；
C. a为电流表，b为电压表与分析相符，故C项与题意相符；
D. a为电压表，b为电流表与分析不相符，故D项与题意不相符。
10、C
【解析】
A．生活中的水是导体，用用湿布擦拭正在工作的台灯易造成触电，故不符合安全用电要求；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故不符合安全用电要求；
C．家用电器失火，导线的绝缘皮烧坏，用电器漏电，如果用水救火，水是导体，人间接 接触火线，发生单相触电事故，故符合安全用电要求；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故不符合安全用电要求．
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
由题文和电路图可知，本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，正确的判断电路的最大总功率和最小总功率是关键。根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和求出电路的最小总功率；当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率；
【详解】
A．当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，所以，电源电压：
U＝U1＝U2＝6V，
故A正确；
B．由P＝UI可得，两灯泡都正常发光时通过的电流分别为：
，
，
因并联电路中干路电流等于各支路电流之和，所以，两灯都正常发光时电流表的示数：
I＝I1+I2＝0.5A+1A＝1.5A，
故B正确；
C．由可得，两灯泡的电阻分别为：
，
，
当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小总功率：
，
故C错误。
D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以，整个电路的最大功率：
P大＝P1+P2＝3W+6W＝9W，
故D正确。
12、BCD
【解析】
A．发电机是根据电磁感应的原理制成的，故A错误；
B．奥斯特实验中，给导线通电能使小磁针发生偏转，说明通电导线周围存在磁场，故B正确；
C．光是一种电磁波，电磁波可以在真空中传播，它在真空中的传播速度为3×108m/s=3×105km/s，故C正确；
D．电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，故D正确．
13、BC
【解析】
A．磁铁只能吸引铁磁性物质（铁、钴、镍），与物体大小无关，故A错误；
B．磁场方向的规定：磁场中某点的磁场方向与放在该处的小磁针静止时N极指向相同，故B正确；
C．根据地磁场的规定：地磁场的北极在地理的南极附近，故C正确；
D．闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才会产生感应电流，故D错误．
三、填空题（本大题共5小题，共10分）
14、1：2 并联 1：3
【解析】
由电路图知道，若甲、乙均为电压表，当开关S闭合时， R1与R2串联，甲测电源电压U，乙测R2的电压U2，所以，U甲＝U，U乙＝U2，根据题意知道，U甲:U乙＝3:2，即U:U2＝3:2，根据串联电路的特点知道，U1+U2＝U，所以，U1:U2＝1:2，又因为串联电路各处的电流相等，故由U＝IR知道，；
若甲、乙均为电流表时，当断开开关S时，由电路图知道，R1与R2并联，甲测R2的电流I2，乙测干路电流I总，所以，I甲＝I2，I乙＝I总，由于并联电路各支路两端的电压相等，所以，电流与电阻成反比，即，所以，I1＝2I2，又因为I乙＝I1+I2，所以，．
15、5 5 竖直向下
【解析】
因为浸没，则所受浮力大小为：
，
浮力方向竖直向上；物体在液体中只受浮力和重力作用，由于两个力在同一直线上，，则其合力为：
，
方向是竖直向下．
16、3.6×105 300
【解析】
接通一只“220V 100W”的电灯，使其工作1h，则电灯消耗的电能为W=Pt=100W×3600s=3.6×105J=0.1kW·h，指示灯闪烁了(0.1 kW·h/1 kW·h)×3000imp=300次．
17、缩小 凹
【解析】
[1]人眼的晶状体和角膜相当于凸透镜，视网膜相当于胶片，人的眼睛相当于照相机，外界物体在视网膜上成倒立、缩小的实像；
[2]近视眼所成的像在视网膜的前方，为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，所以应佩戴发散透镜，即凹透镜．
18、液体表面气压越大，液体的沸点越高
【解析】
根据题中高压锅结构示意图以及高压锅工作原理，可知本题考查大气压的综合应用，压强大小及其计算等知识。根据液体沸点与大气压的关系判断沸点的变化；根据限压阀质量求出其重力，此时重力即为压力，利用限压阀出气口横截面积求出此时压强，再加上大气压的值即为锅内气体能达到的最大压强。锅内最大气压等于外界大气压与限压阀产生的压强之和。
【详解】
液体的沸点与大气压的关系：液体的沸点随着表面气压的增大而升高，随气压减小而降低。高压锅是利用气压越高，液体的沸点越高的原理制成的；
已知大气压强p0，出气孔横截面积为S0，限压阀质量为m0，
则限压阀重力G＝m0g，
当限压阀刚要被顶起时，受力平衡，锅内气体最大压强。
四、计算题（本大题共3小题，共29分）
19、（1）4.8N；（2）
【解析】
（1）根据题意知道，水深是：h=12cm=0.12m，
所以，水对壶底的压强是：p水=ρ水gh=1.0×103 kg/m3 ×10N/kg×0.12m=1200Pa，
壶的底面积是：S=40cm2 =40×10-4 m2，
故水对茶壶底的压力是：F1 =p水S=1200Pa×40×10-4 m2 =4.8N；
（2）茶壶的重力是：G壶=m壶 g=0.4kg×10N/kg=4N，
水的重力是：G水=m水g=0.8L×1×103kg/m3×10N/kg=8N，
茶壶对水平桌面的压力F2 =G水 +G壶 =8N+4N=12N，
茶壶对水平桌面的压强是：
20、300焦耳 30瓦
【解析】
水平拉力做的功： ，
拉力的功率：.
21、（1）22Ω；（2）3.36×105J；（3）42.4%．
【解析】
（1）养生壶正常工作时通过的电流：I＝＝10A；
养生壶的电阻：R＝＝22Ω；
（2）壶中水的质量：m＝ρV＝1.0×103kg/m3×1×10-3m3＝1kg，
养生壶中水吸收的热量：Q吸＝cm（t-t0）＝4.2×103J/（kg•℃）×1kg×（100℃-20℃）＝3.36×105J；
（3）加热6分钟消耗的电能：W＝Pt＝2200W×6×60s＝7.92×105J，
壶的加热效率：η＝≈42.4%．
答：（1）养生壶的电阻是22Ω；
（2）养生壶中的水吸收的热量是3.36×105J；
（3）壶的加热效率是42.4%．
五、作图题（本大题共2小题，共4分）
22、
【解析】
由于水的折射作用，即光线由水中传入空气中时，折射角大于入射角，所以原来看不到的硬币，加水后能看到．
根据题意，往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，据此连接B、杯壁上沿，再延长到水面，标出箭头向上，即为折射光线；
再连接A到折射光线与水面的交点，即为入射光线，如图：
23、如图所示
【解析】
试题分析：重力的作用点画在物块的重心处，重力的方向竖直向下，标上向下的箭头表示方向，再写上G=20N表示出重力的大小为20N，如图所示．
考点：作物体所受重力示意图
六、实验探究题（本大题共3小题，共15分）
24、B BD 1.14 0.75 0.38 3.8（I-0.38）
【解析】
（1）已知电源电压为8V且保持不变，实验中小灯泡额定电压为3.8V，电路中电流，,故变阻器分得的电压为U滑=8V-3.8V=4.2V，变阻器电压为小灯泡的倍，小灯泡电阻为10Ω时，根据分压原理，变阻器连入电路中的电阻R滑大=，故应选用“50Ω 0.5A”的变阻器，选B；
（2）由实物图可知，电压表串联在电路中，相当于开路，故电流表示数为零，小灯泡不亮，电压表测量电源的电压，示数为电源电压8V，故选BD；
（3）原电路中，电流表与小灯泡并联，电压表串联在电路中是错误的，电流表与小灯泡串联，电压表与小灯泡并联，改正后如下所示：
（4）由图象可知：正常工作电灯的额定电压为3.8V，通过灯泡的电流为0.3A，此时灯泡的电功率P=UI=3.8V×0.3A=1.14W，
当小灯泡两端电压为3V时，灯泡的电流，
（5）①闭合开关S和S1，断开S2，R0与L并联，电流表测量流过R0的电流，调节滑动变阻器，使电流表的示数为0.38A，此时小灯泡正常发光．
②保持滑动变阻器滑片位置不变，将S1断开，S和S2闭合，R0与L并联，电流表测量流过L和R0的总电流I，则小灯泡的额定电流为，小灯泡的额定功率为：
25、 断开 定值电阻Rx断路了 0.24 10 b
【解析】
（1）滑动变阻器应串联在电路中，根据题目中的要求：变阻器滑片左移，电流表示数变小，可知应连接变阻器下右接线柱：如下图所示：
（2）在做电学实验时，为了保护电路，在连接电路过程中，开关应是断开的；电流表几乎无示数，电压表指针明显偏转，这样的故障应是与电压表并联的部分出现了断路，电压表串联到了电路中，由图示可知，与电压表并联的只有待测电阻Rx，故应是电阻Rx断路；
（3）由图示可知，电流表的示数为0.24A，则可得待测电阻的阻值Rx=U/I=2.4V/0.24A=10Ω；
（4）②根据题意可知，应将滑片移到b端，记录电流表示数I2；Rx表达式的推导：
步骤②，闭合开关S，将滑动变阻器的滑片P移到b端，Rx被短路，只有R0工作，电流表示数为I2；所以电源电压：U=I2R0，
步骤①，闭合开关S，将滑动变阻器的滑片P移到a端，两电阻并联，总电流为I1；两次实验中，R0两端电压均等于电源电压，R0阻值不变，所以通过R0的电流均为I2，根据并联电路的电流特点可得，通过待测电阻的电流Ix=I1﹣I2，并联电路电压相等，则待测电阻两端的电压：Ux=U=I2R0，所以待测电阻Rx=．
26、木块在水平面上移动的距离 转换 甲乙 物体的质量一定时，速度越大，动能越大 物体的速度一定时，质量越大，动能越大 重力势
【解析】
①小球动能大小不能直接测量，而是通过小球推动木块在水平面上移动的距离来反映的，采用了转换法。
②甲乙两图中两球的质量相同，但高度不同，这样小球到达底端时的速度不同，高度越高，小球到达水平面时的速度越大，所以可以探究动能大小与速度的关系；
速度越大的小球，撞击木块时，木块移动的距离越远，说明小球的动能越大，由此可以得出的结论是：物体的质量一定时，速度越大，动能越大。
③乙丙图中两球的质量不同，高度相同，小球到达底端时的速度相同，所以可以探究动能大小与质量的关系；质量大的小球撞击木块时，木块移动的距离远，说明小球的动能越大；由此可以得出的结论是：在速度一定时，物体的质量越大，动能越大；
小球在光滑斜面上从B处滚到底端的过程中，高度减小，重力势能减小，速度变快，动能增加，重力势能转化为动能。
