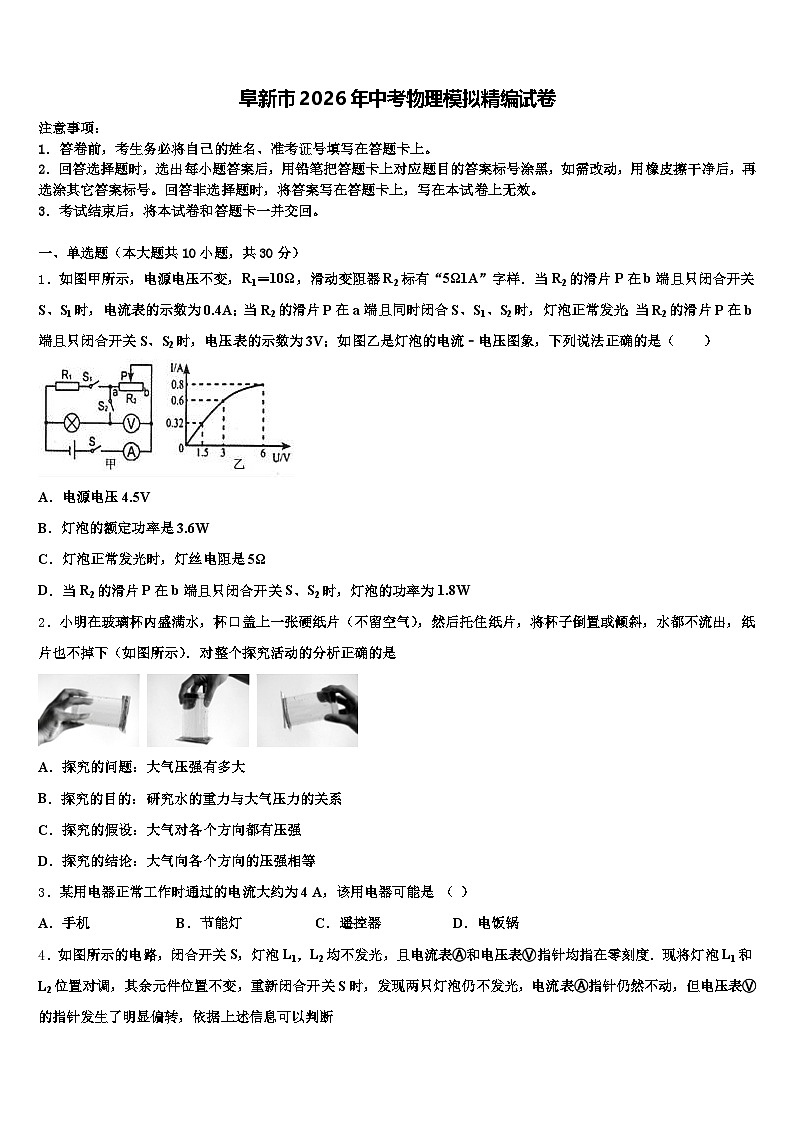

阜新市2026年中考物理模拟精编试卷（含答案解析）

这是一份阜新市2026年中考物理模拟精编试卷（含答案解析），共16页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图甲所示，电源电压不变，R1＝10Ω，滑动变阻器R2标有“5Ω1A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.4A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V；如图乙是灯泡的电流﹣电压图象，下列说法正确的是（ ）
A．电源电压4.5V
B．灯泡的额定功率是3.6W
C．灯泡正常发光时，灯丝电阻是5Ω
D．当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8W
2．小明在玻璃杯内盛满水，杯口盖上一张硬纸片（不留空气），然后托住纸片，将杯子倒置或倾斜，水都不流出，纸片也不掉下（如图所示）．对整个探究活动的分析正确的是
A．探究的问题：大气压强有多大
B．探究的目的：研究水的重力与大气压力的关系
C．探究的假设：大气对各个方向都有压强
D．探究的结论：大气向各个方向的压强相等
3．某用电器正常工作时通过的电流大约为4 A，该用电器可能是 （ ）
A．手机B．节能灯C．遥控器D．电饭锅

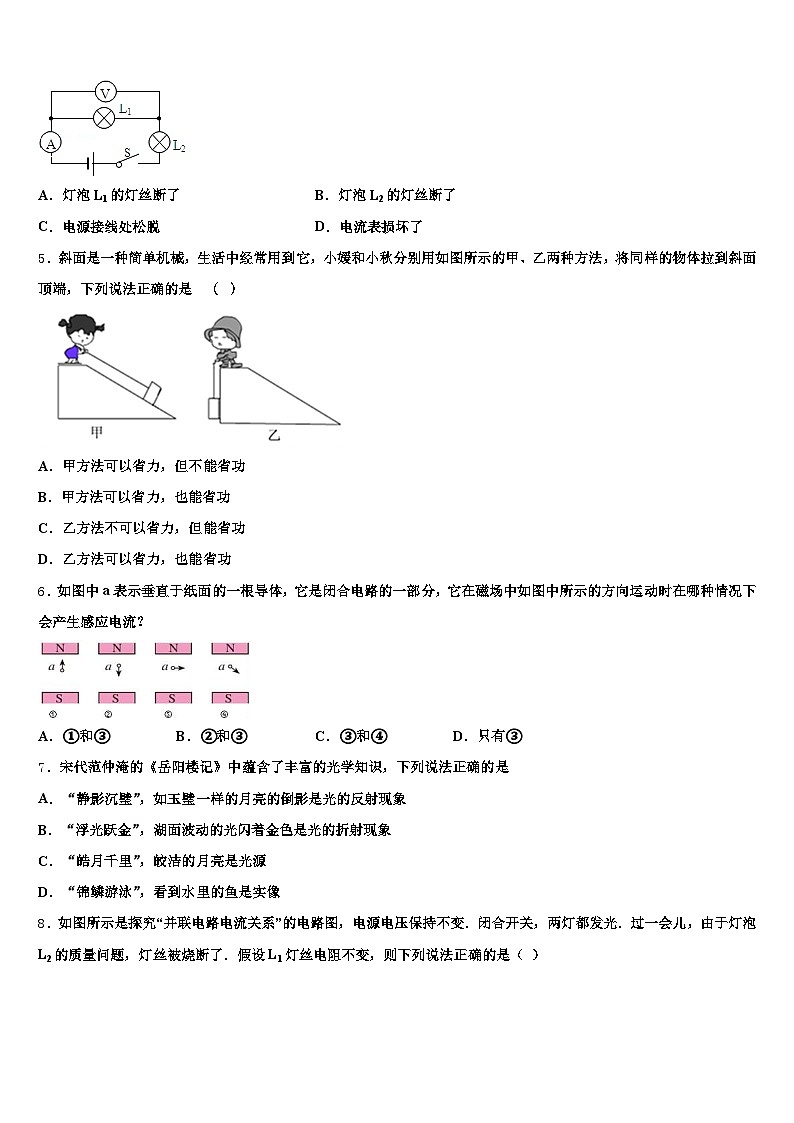

4．如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断
A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了
C．电源接线处松脱D．电流表损坏了
5．斜面是一种简单机械，生活中经常用到它，小媛和小秋分别用如图所示的甲、乙两种方法，将同样的物体拉到斜面顶端，下列说法正确的是 （ ）
A．甲方法可以省力，但不能省功
B．甲方法可以省力，也能省功
C．乙方法不可以省力，但能省功
D．乙方法可以省力，也能省功
6．如图中a表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中如图中所示的方向运动时在哪种情况下会产生感应电流？
A．①和③B．②和③C．③和④D．只有③
7．宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，下列说法正确的是
A．“静影沉璧”，如玉璧一样的月亮的倒影是光的反射现象
B．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
C．“皓月千里”，皎洁的月亮是光源
D．“锦鳞游泳”，看到水里的鱼是实像

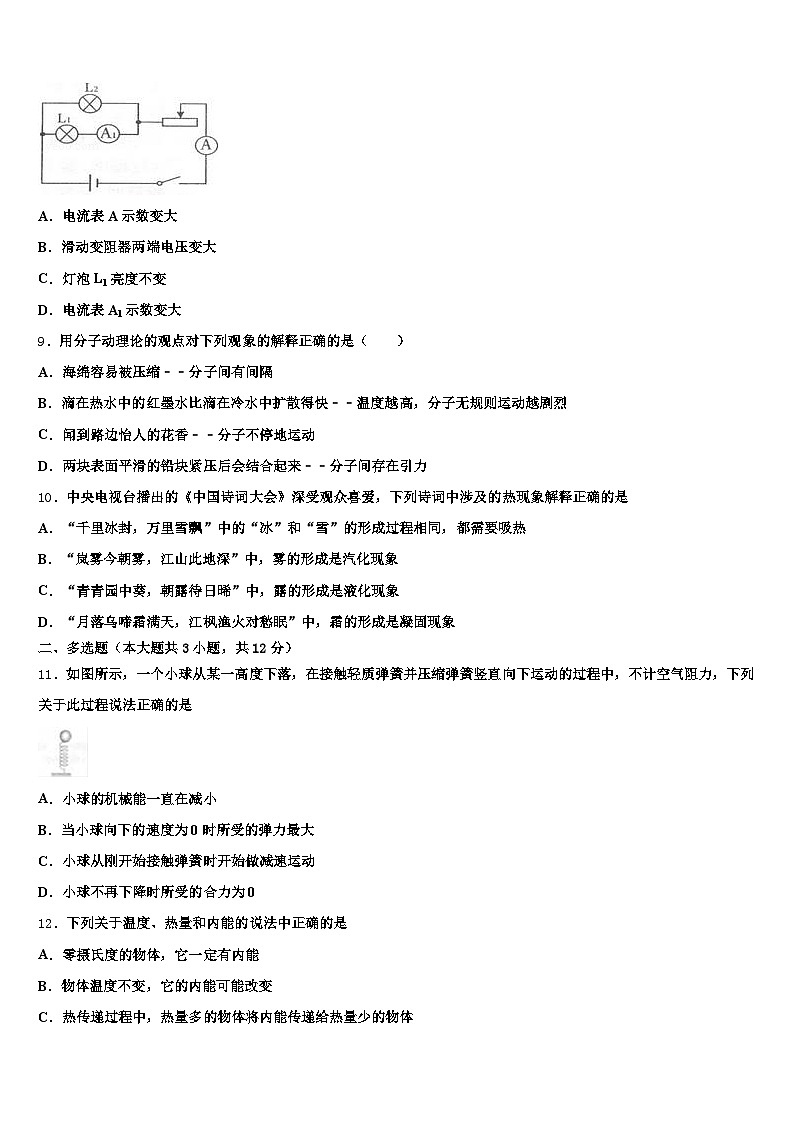

8．如图所示是探究“并联电路电流关系”的电路图，电源电压保持不变．闭合开关，两灯都发光．过一会儿，由于灯泡L2的质量问题，灯丝被烧断了．假设L1灯丝电阻不变，则下列说法正确的是（ ）
A．电流表A示数变大
B．滑动变阻器两端电压变大
C．灯泡L1亮度不变
D．电流表A1示数变大
9．用分子动理论的观点对下列观象的解释正确的是（ ）
A．海绵容易被压缩﹣﹣分子间有间隔
B．滴在热水中的红墨水比滴在冷水中扩散得快﹣﹣温度越高，分子无规则运动越剧烈
C．闻到路边怡人的花香﹣﹣分子不停地运动
D．两块表面平滑的铅块紧压后会结合起来﹣﹣分子间存在引力
10．中央电视台播出的《中国诗词大会》深受观众喜爱，下列诗词中涉及的热现象解释正确的是
A．“千里冰封，万里雪飘”中的“冰”和“雪”的形成过程相同，都需要吸热
B．“岚雾今朝雾，江山此地深”中，雾的形成是汽化现象
C．“青青园中葵，朝露待日晞”中，露的形成是液化现象
D．“月落乌啼霜满天，江枫渔火对愁眠”中，霜的形成是凝固现象
二、多选题（本大题共3小题，共12分）
11．如图所示，一个小球从某一高度下落，在接触轻质弹簧并压缩弹簧竖直向下运动的过程中，不计空气阻力，下列关于此过程说法正确的是
A．小球的机械能一直在减小
B．当小球向下的速度为0时所受的弹力最大
C．小球从刚开始接触弹簧时开始做减速运动
D．小球不再下降时所受的合力为0
12．下列关于温度、热量和内能的说法中正确的是
A．零摄氏度的物体，它一定有内能
B．物体温度不变，它的内能可能改变
C．热传递过程中，热量多的物体将内能传递给热量少的物体
D．物体内能增加，它可能吸收热量，也可能外界对它做了功
13．小明在做“探究凸透镜成像规律”的实验中，发现像高与焦距、物距之间有一定的关系，为进一步探究，他将5cm高的发光体作为光源，取甲、乙两个焦距不同的凸透镜进行实验。实验时记录的几组数据如下：
分析表中数据可知，下列说法正确的是
A．焦距为
B．表格中A处数据应为
C．物体距甲、乙透镜的距离相同时，甲透镜在光屏上成的像大
D．物距u、像距v、物高l、像高h之间的关系为：
三、填空题（本大题共5小题，共10分）
14．如图所示电路电路中，灯泡L1和L2是_____（选填“串联”、“并联”），电压表测的是_____（“电源”、“L1”或“L2”）的电压．
15．某医院急诊室的氧气瓶中，氧气的密度为5 kg/m 1，给急救病人供氧用去了氧气质量的一半，则瓶内剩余氧气的密度是 kg/m 1；病人需要冰块进行物理降温，取450g水凝固成冰后使用，其体积增大了 cm1．（ρ冰=0.9×101kg/m 1）
16．如图，两个压紧的铅块能吊起钩码，说明_____．
17．我们通过电视观看世界杯足球赛，电视信号是通过_____过来的；比赛时，被踢出去的足球由于_____继续向前运动
18．观众听到的口技演员的声音是靠_____传播的；观众从演员的口技表演中听着像是黄鹂鸟的叫声，是因为演员模仿了黄鹂鸟叫声的_____。
四、计算题（本大题共3小题，共29分）
19．为响应国家“低碳环保。节能减排”的号召，某市新上线一批以天然气为燃料的新型公交汽车，其参数如图所示，某次行驶过程中，汽车搭载人员及物品共3000kg所受阻力为总重力的0.01倍。在40s时间内匀速直线行驶400m，共消耗天然气0.025kg（天然气完全燃烧。其热值为6.4×107J/kg），针对此次行驶过程，求：
（1）汽车的功率；
（2）汽车发动机的效率。
20．用如图所示滑轮组匀速提升不同的重物，物重从200N逐渐增加，直到绳子被拉断．此过程中滑轮组机械效率与物重关系的图像如图乙所示．若用此滑轮组从水中提升长方体A，使其在4秒钟内升高0.5m（A未露出水面），此过程中拉力的功率为200W；继续提升过程中，当物体A有体积露出水面时，绳子达到能够承受的最大拉力．（不计绳重和摩擦）求：
（1）动滑轮的总重；
（2）A未露出水面前拉力的大小；
（3）物体A的密度．
21．有一种车床用的照明灯泡，规格为“36V1A”．现在将该照明灯泡与一个定值电阻R并联接入如图所示电路中，电源电压保持不变．闭合开关S，照明灯泡正常发光，电流表示数为1.5A．求：
照明灯泡正常发光时的电阻．通过定值电阻R的电流．整个电路消耗的电功率．
五、作图题（本大题共2小题，共4分）
22．请在图中画出用羊角锤起钉时所用的最小力F．（要求保留作图痕迹）
23．在如图的家庭电路中A、B两处装上最合适的元件（用符号表示）。
（________）
六、实验探究题（本大题共3小题，共15分）
24．小明小组在测量滑轮组机械效率实验中，利用如图所示的滑轮组进行了4次测量，测得数据如下表所示．
（1）实验中应竖直向上_____拉动弹簧测力计．
（2）第4次实验测得弹簧测力计示数如图，是_____N，机械效率η＝_____%．
（3）比较第_____次实验，小组同学发现：同一滑轮组的机械效率与重物被提升高度无关；比较第3、4次实验数据可知，同一滑轮组，_____越大，机械效率越高：第4次拉力做的额外功与第3次相比_____（增大减小/不变）．
（4）在测拉力时，某同学觉得很难使测力计做匀速直浅运动，不便于读数，就让测力计处于静止状态时读数，测得的机械效率与实际相比_____（选填“偏大”、“偏小”或“不变”）．
（5）小强小组也按正确方法操作测量滑轮组的机械效率，如图是他实验中的情景，下表是他记录的一组数据．根据计算进行比较，发现表中数据的不合理之处是_____
25．同学们用手边的铅笔可以做很多小实验，如图所示。
图甲中铅笔的长度是_____cm。图乙中插入水中的铅笔看起来弯折了，这是光的_____现象。图内中，用手指分别顶在铅笔的两端时，两只手指的凹陷程度和感觉不同，是由于压力的作用效果与_____有关。
26．如图所示，为探究电流通过导体时产生热量的多少与什么因素有关的实验装置，R1、R2、R3为三段完全相同的电热丝，R1、R2分别放在如图所示的完全相同的透明密闭容器中，R3按照图中连接方式接入电路，两U形管中装有适量的且带有颜色的液体，透明密闭容器上端的气孔与U形管相连，通过U形管中的液体将一定量的空气封闭在透明密闭容器中，闭合开关前，两U形管两侧的液面均相平，闭合开关S，观察两U形管中两侧的液面差的大小关系，就可以较两容器中电热丝产生热量的多少。该实验中用到的研究物理问题的方法是_____和转换法。（多选）关于这个实验，下列说法正确的是_____。
A．通过R1、R2的电流一定相同
B．该装置此时电路的连接可以探究电流通过导体产生热量的多少与电阻是否有关
C．若电路连接完好，各元件无故障，通电一段时间后，两U形管中液面的高度差均不断增大，则左侧U型管中液面的高度差大于右侧U型管中液面的高度差
D．若容器外面的电热丝R3出现了断路，则在通电一段时间后将观察到两U型管中液面的高度差均不断增大，且它们的差值始终相同
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A. 由图甲所示电路图可知,当R2的滑片P在b端且只闭合开关S、S1时,两电阻串联接在电源两端,电源电压：U=I1(R1+R2)=0.4A×(10Ω+5Ω)=6V，故A错误；
B. 由图甲所示可知,当R2的滑片P在a端且同时闭合S、S1、S2时,R1与灯泡并联在电源两端,此时灯泡正常发光,则灯泡额定电压UL=U=6V,由图乙所示图象可知,电压为6V时,通过灯泡的电流为0.8A,则灯泡额定功率P=ULI=6V×0.8A=4.8W，故B错误；
C. 由I=可知,灯泡正常发光时灯丝电阻：R===7.5Ω，故C错误；
D. 由图甲所示电路图可知,当R2的滑片P在b端且只闭合开关S、S2时,滑动变阻器阻值全部接入电路,滑动变阻器与灯泡串联,由题意可知,此时电压表示数为3V,及滑动变阻器两端电压为3V,灯泡两端电压为：6V−3V=3V,由图乙所示图象可知,电压为3V时,通过灯泡的电流为0.6A,此时灯泡的实际功率P=U′LI′=3V×0.6A=1.8W，故D正确；
2、C
【解析】
该实验是探究大气压存在的实验，因此针对该实验可以提出问题为大气压向各个方向有压强吗？假设：大气向各个方向有压强；目的是探究大气压向各个方向是否有压强；结论：大气压向各个方向有压强；因此只有C选项符合要求．
3、D
【解析】
由功率计算式P=UI得，该用电器的功率大约为P=220V×4A=880W，手机、节能灯、遥控器的功率都很小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意．答案为D．
4、B
【解析】
分析电路图可知，两只灯泡串联，闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两端到电源的正负极之间有断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路．
【详解】
闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L2的灯丝断了或电流表损坏了；将灯泡L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，则与电压表并联的支路发生断路，即灯泡L2的灯丝断了，故ACD错误，B正确．
故选B．
在判断故障时，会根据电压表的示数的变化判断：若电压表有示数，说明电压表与电源能相通，电压表两接线柱之间有开路；若电压表无示数，说明电压表被短路或与电源不能相通．
5、A
【解析】
由图示可知，两种情况下，将同一物体拉的高度是相等的，所以对物体做的功也是相等，而甲所通过的路程长，所以甲用的力较小，乙通过和路程较短，所以乙所用的力较大，故正确的应选 A．
6、C
【解析】
闭合电路的一部分导体切割磁感线运动时，才能产生感应电流．
四个图中，磁场方向都是由上到下，①图导体向上运动，不切割磁感线，不产生电流；
②图导体向下运动，不切割磁感线，不产生电流；
③图导体向右运动，切割磁感线，可以产生电流；
④图导体斜向右下运动，也切割磁感线，能产生电流；
故C正确，选C．
点睛：牢记产生感应电流应具备三个条件，一、闭合回路，即必须是通路，二、一部分导体，三、切割磁感线运动．
7、A
【解析】
A. 玉璧一样月亮的倒影属于平面镜成像，是由光的反射形成的，故A正确；
B. “浮光跃金”，金色是光在水面发生的反射现象，故B错误；
C. 月亮本身不能发光，即不是光源，故C错误；
D. 看到水中的鱼是光的折射现象形成的鱼的虚像，是由于光从水中射向空气中发生了折射的缘故，故D错误。
8、D
【解析】
∵两灯泡并联在电路中，又与滑动变阻器串联；
∴根据并联电路的总电阻小于各分电阻，灯泡L2的灯丝被烧断后该部分电阻相当于变大；
∴灯泡L1和滑动变阻器串联于电路中，电路总电阻变大．
又∵电源电压不变；
∴根据欧姆定律I=可得：通过干路的电流变小，即A的示数变小，故A错误．
根据串联分压，当L2烧断后，该部分电阻变大，分得的电压变大；则滑动变阻器分得的电压将会变小，故B错误．
由于灯L1的电阻不变，而其两端分得的电压变大，因此通过灯L1的电流增大，电流表A1的示数变大，故D正确；
由P=I2R知：当电阻不变时，通过灯L1的电流变大，其实际功率会变大，即灯L1变亮，故C错误．
故选D．
9、A
【解析】
A. 海棉容易被压缩是因为海棉本身有很多空隙，故A错误；B. 滴在热水中的红墨水比滴在冷水中扩散得快，说明温度越高，分子无规则运动越剧烈，故B正确；C. 闻到路边怡人的花香，是因为分子不停地运动，故C正确；D. 两块表面平滑的铅块紧压后会结合起来，说明分子之间存在引力，故D正确．故选BCD.
分子的特征：质量和体积都很小，分子之间有间隙，在固体、液体中分子间的距离比较小，在气体物质中，分子间的距离比较大；扩散现象说明了分子在不停地做无规则运动；并且分子运动无规则运动的速度与温度有关，且温度越高，分子的运动越剧烈．
10、C
【解析】
A. “千里冰封，万里雪飘”中冰、雪形成过程分别是凝固和凝华，都是放热的，故A错误；
B. “岚雾今朝重，江山此地深”中雾的形成是水蒸气液化形成的小水滴，故B错误；
C. “青青园中葵，朝露待日晞”露的形成是水蒸气液化形成的小水滴，故C正确；
D. “月落乌啼霜满天，江枫渔火对愁眠”中霜的形成是水蒸气凝华形成的，故D错误．
二、多选题（本大题共3小题，共12分）
11、AB
【解析】
A. 小球下落时压缩弹簧，弹簧的形变量逐渐增大，其弹性势能在增大，弹簧的弹性势能是由小球的动能、重力势能转化而来的；因此，小球的机械能一直在减小，故A正确；B. 当小球向下的速度为0时，即弹簧形变达到最大，因此弹簧的弹力最大，所以此时小球所受的弹力最大，故B正确；C. 小球下落时，当接触到弹簧后，重力大于弹力时，仍会继续加速；当重力等于弹力时，小球停止加速；当重力小于弹力时，小球开始减速；故C错误；D. 小球不再下降时，下降到了最低点，此时弹簧的弹性势能最大，弹力大于重力，因此所受的合力不为0，故D错误．故选AB.
（1）小球压缩弹簧时，会将自身的动能、重力势能转化成弹簧的弹性势能，据此判断；（2）小球所受弹性来自弹簧的弹性形变，据此进行分析；（3）小球下落时，当接触到弹簧后，重力大于弹力时，仍会继续加速；（4）小球下降到最低点时，所受弹力最大，弹力大于重力，据此判断．
12、ABD
【解析】
试题分析：温度是表示物体的冷热程度，热量是在热传递的过程中传递内能的多少，内能是指物体内部所有分子的动能和势能的总和．物体在任何温度下都有内能，所以零摄氏度的物体，它一定有内能，选项A说法正确；内能跟温度有关，但是晶体在熔化和凝固过程中，吸收或放出了热量，内能发生了变化，温度是不变的，选项B说法正确；热传递的条件是有温度差，热量是一个过程量，在热传递的过程中体现的是内能的改变，选项C说法错误；做功和热传递都可以改变物体的内能，物体内能增加，它可能吸收热量，也可能外界对它做了功，选项D说法正确．故选ABD．
考点：温度、热量和内能
13、AC
【解析】
根据题中“小明在做“探究凸透镜成像规律”的实验中，……分析表中数据，下列说法正确的是”可知，本题考查凸透镜成像规律及应用。根据实验数据和凸透镜成像规律分析判断。
【详解】
A.由表中第3次实验的数据，物距等于像距，物像等大，可知，此时u=2f甲=20cm.则f甲=10cm.故A正确；
B.比较2、4实验数据可知，第2次实验的像距等于第4次实验的物距，因此第4次实验的像距等于第2次实验的物距，即表格中A处数据为30cm.故B错误；
C.因f甲f乙，当物体距甲、乙透镜的距离相同时，甲透镜成像较远，像较大，故C正确；
D.根据表中的数据可知,像高与物高的比值等于像距与物距的比值,则由此可得出结论：像高与物高的比值和像距与物距的比值相等;即=,故D错误。.
三、填空题（本大题共5小题，共10分）
14、串联 L1
【解析】
在辨别电路时，电压表可以看成是断路，电流表可以看成导线，
所以，由图知，闭合开关，电流依次流经两个灯泡，故灯泡L1和L2串联，电流表测电路中的电流，电压表并联在灯泡L1和电流表的两端，则电压表测L1两端的电压．
15、2.5 ； 50
【解析】
氧气瓶中，氧气的密度为5 kg/m1，给急救病人供氧用去了氧气质量的一半，但剩余氧气仍要占满氧气瓶，氧气的体积不变，则瓶内剩余氧气的密度是原密度的一半，为2.5kg/m1；
450g水的体积：V水=，
ρ冰=0.9×101kg/m 1=0.9g/cm1，
450g冰的体积：V冰=，
450g水凝固成冰后使用，其体积增大：△V= V冰- V水=500cm1-450cm1=50cm1．
16、分子间存在引力
【解析】
两个压紧的铅块能吊起钩码，能够说明两个钩码间存在相互的吸引力，由于两钩码是压紧，则两钩码间的距离已经达到分子数量级，进一步说明说明分子间存在引力。
17、：电磁波 惯性
【解析】
电视台是通过卫星来实现全球同步直播的，卫星是通过电磁波来传递信息的，故电视信号是通过电磁波传递过来的；足球离开脚后，不再受踢力的作用，是靠惯性向前运动。
18、空气 音色
【解析】
声音的传播需要介质，固体、液体、气体都可以传播声音，观众听到的口技演员的声音是靠空气传播的；不同材料发出的声音的音色不同，观众从演员的口技表演中听着像是黄鹂鸟的叫声，是因为演员模仿了黄鹂鸟叫声的音色。
四、计算题（本大题共3小题，共29分）
19、（1）16kW；（2）40%。
【解析】
（1）汽车总质量：m总=13000kg+3000kg=16000kg，
总重力：G总=m总g=16000kg×10N/kg=1.6×105N，
因为汽车匀速直线行驶，汽车的牵引力和阻力是平衡力，牵引力：F=f=0.01G总=0.01×1.6×105N=1600N，
牵引力做的功：W=Fs=1600N×400m=6.4×105J，
牵引力做功的功率：P===1.6×104W=16kW；
（2）0.025kg天然气完全燃烧放出的热量：Q=mq=0.025kg×6.4×107J/kg=1.6×106J，
汽车发动机的效率：η=×100%=40%。
答：（1）汽车的功率为16kW；
（2）汽车发动机的效率为40%。
20、（1）200N；（2）400N；（1）2.6×101kg/m1
【解析】
（1）由图可知：当物体重200N时，机械效率为50%，由公式η===变形得：G动=−G=-200N=200N；
（2）由图可知，动滑轮及重物由4股绳子承担，物体A在4s时间内升高0.5m，则绳子自由端移动距离：s=4×0.5m=2m，拉力做功：W=Pt=200W×4s=800J，由W=Fs得A未露出水面前拉力：F===400N；
（1）当绳子要被拉断时拉力最大，由图可知物体在1800N时绳子断了，则F大===500N；物体未露出水面时：F+F浮=GA，即400N+ρ水gV=ρ物gV----①，当物体A有体积露出水面时：F大+F′浮=GA，即500N+ρ水gV=ρ物gV----②，联立①②解得ρ物=2.6×101kg/m1．
21、（1） ；（2） ；（3）
【解析】
（1）由照明灯炮标有“36V1A”含义，由欧姆定律I=，求照明灯炮正常发光时的电阻：
（2）分析电路的连接，由灯正常发光，判断电源电压；由并联电路电流的规律，求通过R的电流；
（3）根据P=UI求整个电路消耗的电功率．
【详解】
(1)照明灯炮,规格为“36V1A”,表示灯的额定电压为36V,额定电流为1A,由欧姆定律I=得照明灯炮正常发光时的电阻：
RL===36Ω；
(2)原电路中，L与R并联，电流表测量总电流，因灯正常发光，故电源电压为36V，通过灯的电流为1A，由并联电路电流的规律，通过R的电流：
IR=I−IL=1.5A−1A=0.5A；
(3)整个电路消耗的电功率：
P=UI=36V×1.5V=54W.
五、作图题（本大题共2小题，共4分）
22、见解析
【解析】
(2)由杠杆平衡条件可以知道,在阻力跟阻力臂的乘积一定时,动力臂越长动力越小.力的示意图如下图所示:
23、
【解析】
由图可知，与灯泡串联的应为开关，与灯泡并联的一般为双孔插座，如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、匀速 2.2 75.8% 1、2 提升物体的重力 增大 偏大 弹簧测力计的读数错误
【解析】
（1）实验中应该竖直向上匀速拉动弹簧测力计，此时系统处于平衡状态，测力计示数等于拉力大小；
（2）第4次实验测得弹簧测力计示数如图，分度值为0.2N，大小是2.2N；根据表格第4次实验数据，则机械效率为：；
（3）探究滑轮组的机械效率与重物被提升高度关系时，应控制其他因素不变，只改变物体被提升的高度，由表格数据可知，应比较1、2两次实验；
比较第3、4次实验数据可知，同一滑轮组提升物体的重力越大，滑轮组的机械效率越高；
根据可得第3次做的额外功：，
第4次做的额外功： ，所以第4次拉力做的额外功与第3次相比增大；
（4）在测拉力时，若让测力计处于静止状态时读数，则没有测量出绳子与机械之间的摩擦，导致拉力变小，总功变小，根据，故测得的机械效率与实际相比偏大；
（5）由表中实验数据可知：
，；
由计算结果可知，有用功大于总功，这是不可能的；由图示弹簧测力计可知，弹簧测力计分度值是0.2N，弹簧测力计所示应该是0.8N，而不是0.4N；故数据的不合理之处是弹簧测力计的读数错误．
25、4.40 折射 受力面积
【解析】
（1）刻度尺的分度值为1mm＝0.1cm，铅笔左侧与0刻度线对齐，右侧与4.40cm对齐，所以铅笔的长度为4.40cm；
（2）插入水中的铅笔，由于铅笔反射的光从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以看到铅笔在水中的部分是向上弯折，此时看到的像是铅笔的虚像；
（3）铅笔处于静止状态，受到的两手指的压力是一对平衡力，两手指的压力大小相等，右边手指受力面积减小，右边手指更疼，这说明压力的作用效果与受力面积有关。
26、控制变量法 CD
【解析】
（1）该实验中用到的研究物理问题的方法是控制变量法和转换法。
（2）A．由于两个电阻并联后与左边的电阻串联，根据并联电路电流的规律，通过R1的电流大于R2的电流，A错误；
B．容器内两电阻大小相同，通电时间相同，通过的电流不同，所以探究的是电流产生热量跟电流的关系，故B错误。
C．由图可知，实验是探究电流通过电阻时产生的热量与电流大小的关系，根据Q＝I2Rt判断可知，在电阻、通电时间一定时，左边的电流等于右边两个的电流的和，即左边电流较大，左边U形管产生热量越多，故左边U形管内液面的高度较高，故C正确；
D．当乙装置中R3发生了断路时，电路中只有R1和R2串联，则在通电一段时间后根据焦耳定律Q＝I2Rt知产生的热量增多，两 U 型管中液面的高度差均不断增大，因为电阻和电流都相同，产生的热量相同，它们的差值始终相同，故D正确。
实验次数
焦距
物距
像距
物高
像高
1
35
14
5
2
2
30
15
5
2.5
3
20
20
5
5
4
15
A
5
10
5
5
30
6
5
1
6
15
7.5
5
2.5
7
10
10
5
5
8
6
30
5
25
次序
钩码所受的重力
钩码提升高度
拉力
绳端移动距离
机械效率
1
1
0.1
0.7
0.3
47.6%
2
1
0.2
0.7
0.6
47.6%
3
2
0.1
1.1
0.3
60.6%
4
5
0.1
0.3
钩码重量G（N）
钩码上升距离h（m）
测力计拉力F（N）
测力计移动距离s（m）
2
0.05
0.4
0.15
