2026年泉州市中考物理押题试卷（含答案解析）

这是一份2026年泉州市中考物理押题试卷（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号，如图，关于电与磁的分析正确的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列实例中的“吸”，不是利用大气压工作的是
A．用吸盘吸住玻璃B．用饮料管吸饮料
C．用干纸巾吸水滴D．用吸尘器吸灰尘
2．电给我们的生活带来了极大的便利但不正确使用，会造成很大的危害．下列符合安全用电常识的是
A．灯泡接在家用电路中
B．用湿手拨开关湿毛巾擦拭开着的灯
C．电线有点破损．可以继续使用
D．用绝缘棒救触电之人

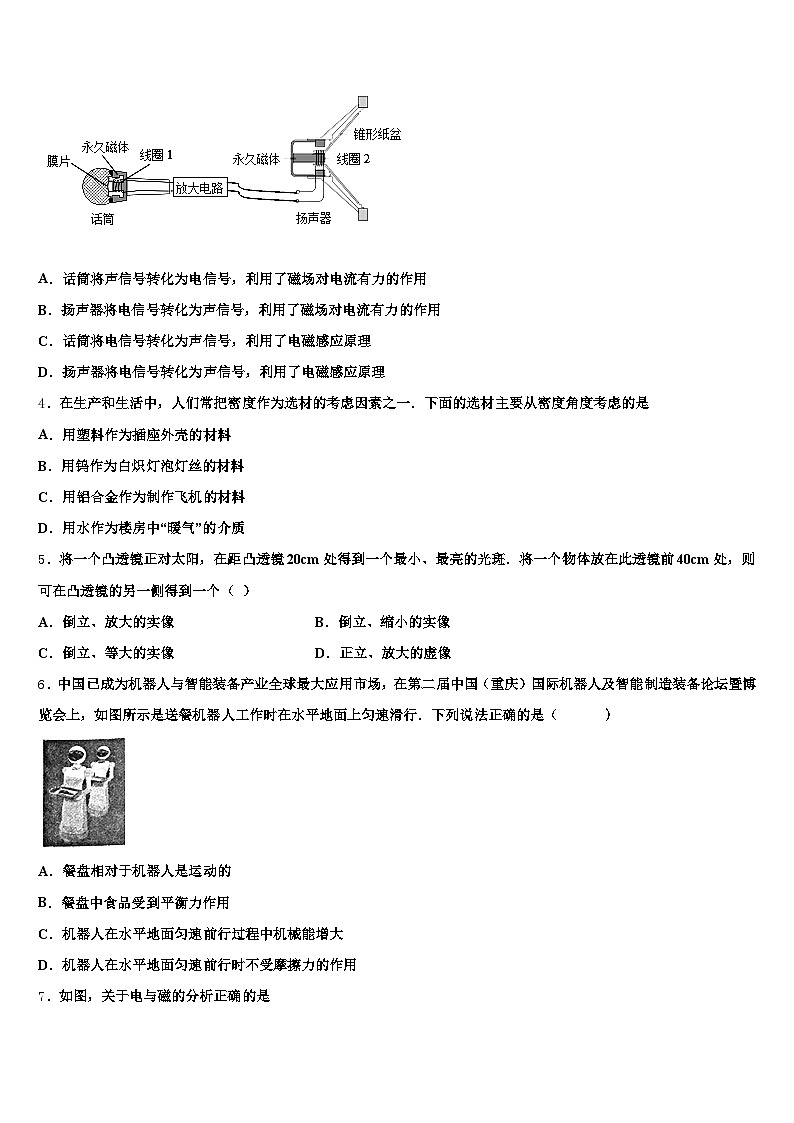

3．动圈式话筒和动圈式扬声器是扩音器中的重要组成部分．如图为扩音器的工作原理示意图．当对着话筒讲话时，产生的声波使膜片以及与之相连的线圈1一起振动，线圈1在磁场中运动，产生变化的电流；变化的电流经放大电路放大后通过扬声器的线圈2，通电线圈2带动锥形纸盆在磁场中振动，扬声器就发出声音．根据以上原理，下列说法正确的是
A．话筒将声信号转化为电信号，利用了磁场对电流有力的作用
B．扬声器将电信号转化为声信号，利用了磁场对电流有力的作用
C．话筒将电信号转化为声信号，利用了电磁感应原理
D．扬声器将电信号转化为声信号，利用了电磁感应原理
4．在生产和生活中，人们常把密度作为选材的考虑因素之一．下面的选材主要从密度角度考虑的是
A．用塑料作为插座外壳的材料
B．用钨作为白炽灯泡灯丝的材料
C．用铝合金作为制作飞机的材料
D．用水作为楼房中“暖气”的介质
5．将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（ ）
A．倒立、放大的实像B．倒立、缩小的实像
C．倒立、等大的实像D．正立、放大的虚像
6．中国已成为机器人与智能装备产业全球最大应用市场，在第二届中国（重庆）国际机器人及智能制造装备论坛暨博览会上，如图所示是送餐机器人工作时在水平地面上匀速滑行．下列说法正确的是（ ）
A．餐盘相对于机器人是运动的
B．餐盘中食品受到平衡力作用
C．机器人在水平地面匀速前行过程中机械能增大
D．机器人在水平地面匀速前行时不受摩擦力的作用

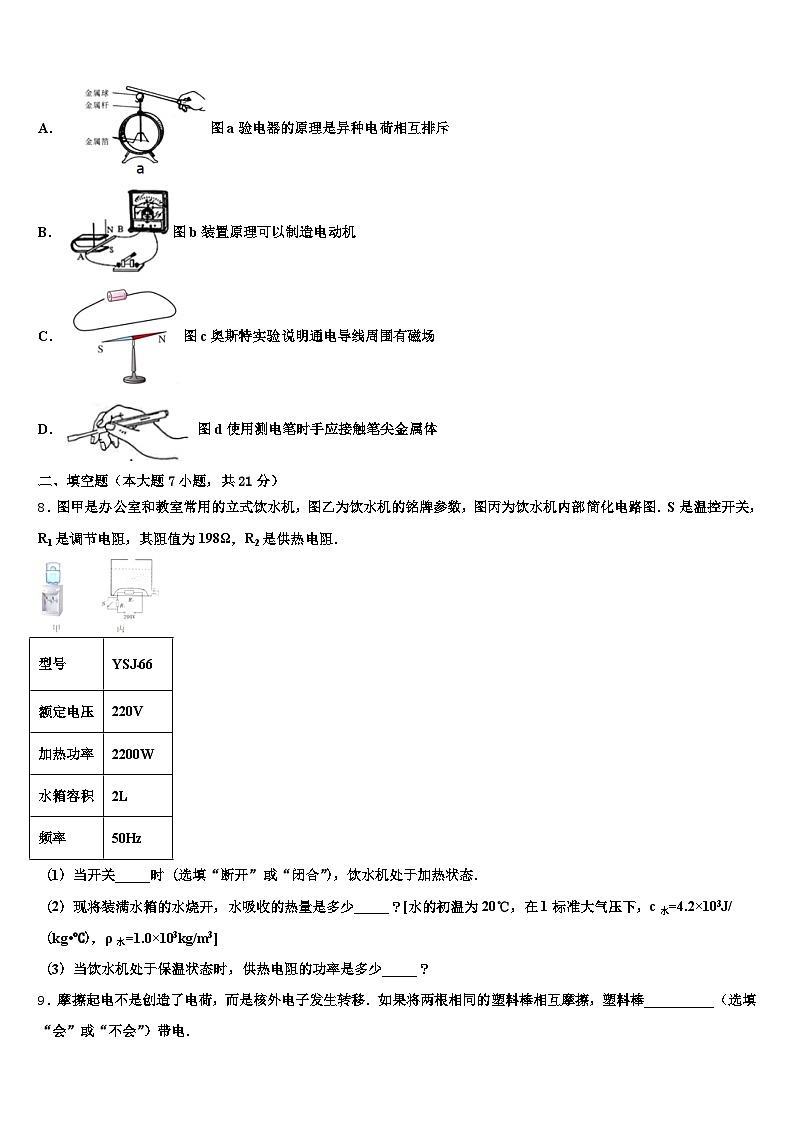

7．如图，关于电与磁的分析正确的是
A．图a验电器的原理是异种电荷相互排斥
B．图b装置原理可以制造电动机
C．图c奥斯特实验说明通电导线周围有磁场
D．图d使用测电笔时手应接触笔尖金属体
二、填空题（本大题7小题，共21分）
8．图甲是办公室和教室常用的立式饮水机，图乙为饮水机的铭牌参数，图丙为饮水机内部简化电路图．S是温控开关，R1是调节电阻，其阻值为198Ω，R2是供热电阻．
（1）当开关_____时（选填“断开”或“闭合”），饮水机处于加热状态．
（2）现将装满水箱的水烧开，水吸收的热量是多少_____？[水的初温为20℃，在1标准大气压下，c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]
（3）当饮水机处于保温状态时，供热电阻的功率是多少_____？
9．摩擦起电不是创造了电荷，而是核外电子发生转移．如果将两根相同的塑料棒相互摩擦，塑料棒__________（选填“会”或“不会”）带电．
10．2018年12月8日，我国成功发射“嫦娥四号”月球探测器，成为全球首个实现在月球背面着陆的国家．“嫦娥四号”月球探测器在月球上具有的惯性___________（选填“大于”、“等于”或“小于”）在地球上具有的惯性．
11．一只苍蝇落在竖直玻璃窗户上，当它匀速竖直向上爬行时受到的摩擦力为f1，当它匀速竖直向下爬行时受到的摩擦力为f2，则f1_____f2（选填“＜”、“＞”或”＝”），摩擦力f1和f2的方向_____（选填“相同”或“相反”）
12．放在钟罩内的闹钟正在响铃，把钟罩内的空气逐渐抽去，听到的铃声逐渐减弱，这说明声音的传递需要__________；宇航员们在飞船内可以直接对话，但在飞船外工作时，必须借助电子通讯设备才能进行对话，其原因是太空是真空__________传声．
13．小明家的电能表如图所示，如果家中只开一台标有“220V 1000W”的电饭煲时发现2min内电能表的表盘转过81r，则他家的实际电压为_____V。
14．小明探究某物质熔化和沸腾的实验装置如图甲所示．现把20g某种固体碾碎后放入试管中，插入温度计，再将试管放在装有水的烧杯中加热．根据实验数据画出的图象如图乙所示．根据图象回答问题：（设热水在相同时间内给这种物质吸收的热量相等）
这种物质是_____（晶体/非晶体），它的沸点是_____℃；实验中，热量从火焰传递给水，却不会反过来传递．说明能量在转移的过程中，具有_____性；若这种物质液态时的比热容c=3×103J/（kg•℃），则这种物质熔化过程中吸收的热量是_____J．
三、作图题（共7分）
15．完成图中的光路图。
（______）
16．在图中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路．
（________）
17．在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求．
四、实验题（本大题共5小题，共20分）
18．在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路图连接完整。
（________）
（2）实验中滑片P移到某点时，电压表示数（如图乙）为_____V．如果要使小灯泡正常发光，滑动变阻器的滑片P应向_____端（填“A”或“B”）移动，直到电压表示数为2.5V。
（3）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙的I﹣U图象。根据图象信息，小灯泡的额定电流为_____A，小灯泡的额定功率为_____W。
19．在探究“杠杆平衡条件“的实验中，采用了如图甲所示的实验装置：
实验前，小明同学发现实验装置处于如图甲所示的状态，使用时，首先应将杠杆两端的平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡；把图乙中右端的钩码取下，在A点用弹簧测力计施加一个竖直向下的拉力F时，杠杆仍能在水平位置平衡，如图丙，当拉力F向左倾斜时，要保持杠杆仍在水平位置平衡，则拉力F将______（选填“变大”、“变小”或“不变”），在图丙中画出拉力F向左倾斜时，拉力F的力臂l；小红同学采用了图丁的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的正确的杠杆平衡条件不相符，其可能的原因是______。
20．要测量一个阻值约为600Ω的电阻Rx．实验室提供的器材有：电源两节新干电池、学生用电流表（量程为0～0.6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1（10Ω 1A）和R2（100Ω 1A）各一个，开关、导线若干.
（1）小明用伏安法测量该电阻，下图是小明连接的电路．连接电路时，开关应_____；接通电路前，滑动变阻器的滑片向左滑动时，电阻变小，请将图中的线路连好．
（_______）
（2）闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，其原因是________．所以按小明所选的器材不能用伏安法测出该电阻的值．
（3）请你帮助小明在上面的器材中选择合适的器材，设计实验方案测出该电阻的值．
① 在虚线方框中画出实验电路图；
（_______）
② 滑动变阻器应选择_________（R1/R2）．
③写出待测电阻Rx的表达式（用测出的量或已知量来表达）：Rx = _____________
21．小虎用一个装有2g水银的温度计，测量烧杯中水的温度，如图所示．
请指出他在使用温度计时存在的两个问题：
______；
______．
在温度计示数上升的过程中，水银的质量____，体积____，密度____．填“增大”、“减小”或“不变”
在温度计示数上升的过程中，水银的内能______填“增大”或“减小”，这是通过______填“做功”或“热传递”方式而使内能发生改变的．
22．某小组同学们设计实验“探究影响导体和电阻大小的因素”，他们找到如图所示的实验器材和若干导线，AB、CD、GH上为三根相同长度、粗细的镍铬合金导线．
（1）乙方案实验是为了探究导体电阻与__________的关系．
（2）若要在该实验器材的基础上探究导体电阻与材料的关系，还需要从下列器材选择_______（不定项）
A．与AB镍铬合金导线长度相同的锰铜导线
B．与AB镍铬合金导线长度和横截面相同的铁导线
C．与CD镍铬合金导线长度和横截面相同的锰铜导线
D．与GH镍铬合金导线横截面相同的铜导线
五、计算题（本大题共2小题，共13分）
23．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：加热过程中水吸收的热量；此过程电热淋浴器的热效率．
24．燃气灶烧水时，把质量为2kg、初温为20℃的水加热到100℃，共燃烧了0.02kg天然气（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg.℃），天然气的热值为8.4×l07J/kg,求：水吸收的热量；（2）天然气完全燃烧放出的热量；（3）燃气灶烧水时的效率．
六、综合能力题（本大题共3小题，共18分）
25．“炖汤”因味道好而深受人们喜爱．“炖汤”就是把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把盅与煲底隔离加热． 煲盖与煲的缝隙间冒出大量的“白气”，这“现象如何形成？煲盖跳动是什么能转化为什么能？为什么盅内的汤不会沸腾？
26．如图甲所示为自动恒温箱，内部的电路由控制电路和加热电路两部分组成，简化后的电路图如图乙所示．控制电路中的电源两端电压为12V，定值电阻R1的阻值为5kΩ，R2为装在恒温箱内的热敏电阻，工作环境的温度为15℃左右．如图丙所示为R2阻值随温度变化的图象．电压鉴别器接在控制电路的A、B两点间，当热敏电阻R2的阻值发生变化时，A、B间的电压UAB随之发生变化．电压鉴别器可通过内部的电磁继电器控制加热电路中开关S的通断．当UAB小于2V时，鉴别器将使加热电路中开关S闭合，使加热电路的电热丝通电而发热，从而使箱内温度升高；当UAB大于3V时，鉴别器将使开关S断开，停止加热．在分析电路时，可将电压鉴别器内部视为断路．则：
当恒温箱内部的温度为20℃时，通过热敏电阻R2的电流为________ A． 该恒温箱内的温度将保持在怎样的范围是________℃～________℃． 若想使此恒温箱内的最高温度升高到45℃，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施：________．
27．搬运工人站在水平高台上用如图所示的滑轮组匀速竖直向上提升重物，不计绳重和摩擦，若工人所用拉力的大小为150N，所提货物重为360N，提升时间为20s，重物上升高度为2m．
（1）提升时绳自由端移动的速度是多少_______？
（2）拉力的功率是多少______？
（3）滑轮组的机械效率是多少_______？
（4）若再用该滑轮组提升质量为70kg的货物，则其机械效率___________（选填“变大”、“变小”或“不变”）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．首先用力将挂衣钩的吸盘紧压在玻璃上，将塑料吸盘中的空气排出，松手后，由于吸盘内的空气减少，内部气压小于外界大气压，外界大气压将吸盘紧压在玻璃上，利用了大气压．故A不合题意；
B．用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管，故B不合题意；
C．用干纸巾吸水滴，利用干纸巾的吸水性，没有利用大气压，故C符合题意；
D．吸尘器工作过程中，吸嘴处空气流动速度快，气压较小，大气压强将灰尘压入吸尘器内，利用了大气压，故D不合意题；
2、D
【解析】
A、控制电灯的开关接在零线上，断开开关时，电灯处仍带电，这样是很危险，故A错误；
B、水容易导电，用湿手拔热水器的开关，会发生触电事故，故B错误；
C、发现电线绝缘层破损后，导线外露，容易造成漏电，甚至出现触电事故，不可以继续使用，故C错误；
D、发现有人触电立即断开开关或用绝缘棒将电线挑开，符合触电急救措施，故D正确．
3、B
【解析】
AC．对着话筒说话，声音使膜片振动，使线圈在磁场中做切割磁感线运动，产生感应电流，即将声信号转化为电信号，这是电磁感应现象，故AC错误；
BD．对于扬声器，变化的电流经放大器放大后，通过扬声器的线圈，由于通电导线在磁场中受力的作用，故能使线圈在磁场中受力来回振动，带动纸盆也来回振动，扬声器就能够发声了，即将电信号转化为声信号，是利用磁场对电流力的作用的原理，故B正确，D错误。
故选B。
4、C
【解析】
根据题中“下面的选材主要从密度角度考虑的是”可知，本题考查密度的应用．根据相同体积时，物质的密度越小，质量越小进行分析判断．
【详解】
A．用塑料作为插座外壳的材料，利用了塑料绝缘性强的特点，可以保证用电安全，故A不符合题意；
B．钨丝做灯丝是利用钨丝的熔点比较高的性质，故B不符合题意；
C．铝合金的密度比较小，在相同体积时，质量比较小，重力比较小，易于飞机起飞，故C符合题意；
D．因为水的比热容大，相同质量的水和其他物质比较，降低相同的温度，水放出的热量多，所以用水作为楼房中“暖气”的介质，故D不符合题意．
5、C
【解析】
将一个凸透镜对准太阳光，可在距透镜20cm的地方得到一个最小亮点，所以凸透镜的焦距f=20cm．一个物体放在这个透镜前40cm处，u=2f，成倒立、等大的实像．故选C．
6、B
【解析】
A、餐盘相对于机器人的位置没有改变，所以相对于机器人是静止的，A错误．B、食品处于匀速直线运动状态，受平衡力的作用，B正确为答案．C、机器人在水平地面匀速前行时，速度不变，动能不变，机械能不变，C错误．D、机器人在水平地面匀速前行时受平衡力的作用，摩擦力的大小等于拉力的大小，故D错误．
【考点定位】
参照物 力与运动 机械能
7、C
【解析】
A. 验电器的原理是同种电荷相互排斥。故A错误。
B. 图b装置中，磁场中AB导体做切割磁感线运动时，闭合电路中就会有感应电流，这是电磁感应原理，可以制造发电机。故B错误。
C. 奥斯特实验中，直导线通电时磁针就会转动，说明通电导线周围有磁场。故C正确。
D. 使用测电笔时手应接触笔尾金属体。接触笔尖金属体有触电危险！故D错误。
二、填空题（本大题7小题，共21分）
8、闭合 6.72×105J 22W
【解析】
（1）分析电路中开关S不同状态下电路结构，由分析饮水机工作状态；
（2）利用和 计算水吸收的热量；
（3）根据加热功率求出R2的电阻，求出串联的总电阻，利用欧姆定律求电路中的电流，再利用 求供热电阻的功率．
【详解】
（1）由图可知，当开关断开时，两电阻串联，电路中电阻较大；当开关闭合时，只有R2接入电路中，电路中电阻较小，
电源电压不变，由可知，S闭合时为加热状态，S断开时为保温状态；
（2）由 可得水的质量：，
在1标准大气压下，水的沸点为100℃，水吸收的热量：
；
（3）当开关闭合时，R1被短路，只有R2接入电路中，此时处于加热状态，
由得R2的阻值：；
当开关S断开时，饮水机处于保温状态，两电阻串联，
电路的总电阻：，
此时电路中的电流：，
则供热电阻R2的功率： ．
答案：(1). 闭合 (2). 6.72×105J (3). 22W
9、不会
【解析】
摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体上，得到电子的带负电，失去电子的带正电，当两根相同的塑料棒互相摩擦时，由于组成塑料棒的原子的原子核对核外电子的束缚能力相同，故电子不会发生转移，所以塑料棒不会带电．
10、等于
【解析】
物体所含物质的多少叫质量，质量不随物体的形状、状态、地理位置、温度的变化而变化，故“嫦娥四号”月球探测器在月球上质量没有发生变化，惯性是物体本身具有的一种性质，惯性大小与物体质量有关，因探测器的质量没有发生变化，所以在月球上具有的惯性等于在地球上具有的惯性．
11、＝ 相同
【解析】
一只苍蝇落在竖直玻璃窗户上，当它匀速竖直向上爬行时，摩擦力与自身的重力是一对平衡力；当它匀速竖直向下爬行时，受到的摩擦力与自身的重力仍为一对平衡力，两个力的大小都等于自身重力，因此f1＝f2，且f1与f2的方向相同，都是竖直向上的；
12、介质 不能
【解析】
把钟罩内的空气逐渐抽去，空气越来越少，听到的铃声逐渐减弱，说明声音的传播需要介质；
飞船内有空气，可以直接对话，但在飞船外是真空，真空不能传播声音，所以在飞船外工作时，必须借助电子通讯设备才能进行对话．
13、198
【解析】
由“”可知电路中每消耗1kW•h的电能，电能表转盘转3000r。当电能表转盘转过81r时，电饭煲消耗的电能：；工作时间，电饭煲的实际功率：；由可得电饭煲的电阻：，由可得电饭煲的实际电压为：。
14、晶体 90 方向 3600
【解析】
（1）晶体有固定的熔化温度，而非晶体没有．该物质图象上BC段与时间轴平行的直线，表示该物质在熔化过程中不断吸热，温度保持不变，因此该物质为晶体．DE段表示该液体沸腾时吸热但温度不再升高，此时的温度90℃，即为这种物质的沸点；
（2）实验过程中，热量由火焰传递给水，热量不能从水传递给火焰，说明能量在转移的过程中具有方向性；
（3）由图可知，CD段，t0=50℃，t=90℃，液态物质由第6min到第8min内吸收的热量为：Q=cm（t-t0）=3×103J/（kg•℃）×0.02kg×（90℃-50℃）＝2400J；该物质的熔化过程经历了3min，吸收热量为Q吸=×3min＝3600J．
三、作图题（共7分）
15、
【解析】
平行于主光轴的光线经凹透镜折射后变得发散，其折射光线的反向延长线过焦点；过光心的入射光线，经过凹透镜折射后，其传播方向不变，由此可以画出其折射光线如下图所示：
16、
【解析】
对于凸透镜，入射光线过焦点则折射光线与主光轴平行．该折射光线又平行于主光轴射入凹透镜中，则折射光线的反向延长线过凹透镜左边的焦点．
故作图如下：
17、见解析所示
【解析】
开关应与被控制的灯串联，并且开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，所以开关应接在B处，灯泡应接在A处；三孔插座的正确接法：左零右火，中间接地线，所以，a应与零线相连，c应与火线相连，b与地线相连，如图：
本题考查的是家庭电路的连接，要熟记开关要控制火线，三孔插座接法左零右火，中间接地的原则，属于基础题．
四、实验题（本大题共5小题，共20分）
18、 1.9 B 0.2 0.5
【解析】
（1）因为小灯泡额定电压为2.5V，电阻约为10Ω，所以，由欧姆定律知道，灯泡的额定电流是：I＝＝0.25A＜0.6A，故电流表应选择0～0.6A，即把“0.6”接线柱和灯泡左端相连，如图：
（2）由乙图知道，电压表使用的量程是0～3V，分度值是0.1V，故电压表的示数是1.9V，为了使灯泡两端电压从1.9V增大到2.5V，则需要增大电流，即减小电路电阻，使滑动变阻器连入电路的长度变短，故滑片应向A端移动；
（3）由图象信息知道，灯泡2.5V下的电流为0.2A，所以，小灯泡的额定功率是：
P＝UI＝2.5V×0.2A＝0.5W。
19、右 变大 杠杆自身的重力对实验有影响
【解析】
（1）图甲可知，杠杆左端重右端轻，应将杠杆的平衡螺母向右调节，才能使杠杆处于水平位置平衡。
（2）若拉力F向右倾斜时，此时F的力臂变短，根据杠杆的平衡条件，阻力和阻力臂一定，动力F的力臂变短，则动力F变大；在图丙中从A点向左下方作出拉力F，再从支点O作拉力的垂线，支点O到垂足的距离即为力臂，并标出l。如图：
（3）利用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响。
20、断开 电流太小 R2 R2
【解析】
（1）为保护电路元件的安全，连接电路时，开关应断开；接通电路前，滑动变阻器的滑片向左滑动时，电阻变小,因此应接左下接线柱；如图所示：
（2）因为电阻Rx的阻值约为600Ω,当变阻器连入电路中的电阻值为0时,此时,电压全部加Rx的两端,根据欧姆定律,电路中的电流I′== =5×10−3A，因电流太小，电流表的指针几乎不偏转；
（3）①据现有的实验器材，可将滑动变阻器与Rx串联，电压表与Rx并联，将滑动变阻器滑到最大值，利用串联电路的电压与电阻的关系求出Rx的阻值，电路如图所示：
②由于Rx阻值较大，约为600Ω，滑动变阻器应选择R2,
③据电路图可知，闭合开关，电压表的示数为Ux,电源电压为3V，由欧姆定律可得，电路中的电流为：I==, 则Rx=R2
21、（1）温度计的玻璃泡与容器底部接触；读数时视线与温度计上表面不相平；（2）不变；增大；减小；（3）增大；热传递
【解析】
（1）由图示可知，小明把温度计的玻璃泡与容器底部接触，且读数时视线与温度计上表面不相平，这些都是错误的；（2）在温度计示数上升的过程中，水银的质量不变，体积变大，密度变小；（3）在温度计示数上升的过程中，水银的内能增大，这是通过热传递的方式使内能发生改变的．
22、小 大 导体横截面积 B或C
【解析】
甲方案中，三根导线串联时，电阻长度最大，电阻最大，电流表示数在这三次示数中最小；乙方案中，三根导线并联时，电阻横截面积最大，电阻最小，电流表示数在这三次示数中最大；
（1）乙方案实验中，分别测量了一根、两根、三根导线并联后的电流，此时导线横截面积改变了，电流随之改变，是为了探究导体电阻与导体横截面积的关系；
（2）若要在该实验器材的基础上探究导体电阻与材料的关系，应该选用与上面导体材料不同，长度和横截面积相同的导体，故B或C均符合题意．
五、计算题（本大题共2小题，共13分）
23、 (1)3.78×106J；(2)90%。
【解析】
(1)水吸收的热量：
Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；
(2)消耗的电能：
W=Pt=2000W×35×60s=4.2×106J，
此过程电热淋浴器的热效率：
η=×100%=×100%=90%．
答：(1)加热过程中水吸收的热量为3.78×106J；
(2)此过程电热淋浴器的热效率为90%．
【点评】
本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．
24、 (1)1.344×106 J (2)3.36×106 J (3)40%
【解析】
试题分析：（1）水吸收的热量：Q吸=c水 m（t-t0）=4.2×103J/（kg•℃）×2kg×（10℃-20℃）=6.72×105J；
（2）天然气完全燃烧放热：Q放=Vq=8.4×107J/kg ×0.02kg =1.68×106J，
（3）燃气灶烧水的效率：η=Q吸/Q放×100%=6.72×105J/1.68×106J×100%=40%．
考点：热量的计算；能量利用效率；燃料的热值
六、综合能力题（本大题共3小题，共18分）
25、（1）水蒸气遇冷液化成小水滴；内能转化成机械能
（2）盅内的水的温度达到沸点，但无法继续吸热
【解析】
（1）冒出的大量的“白气”不是水蒸气，而是水蒸气遇冷液化而成的小水滴，盖子跳动时，水蒸气的内能转化为盖子的机械能．（2）虽然盅内的水的温度能够达到沸点，但由于无法继续吸热，所以不能沸腾．
26、4×10﹣4 20 35 减小定值电阻R1的阻值
【解析】
解：（1）由图乙知，R1与R2串联，
由图象知，当恒温箱内部的温度为20℃时，R2=25kΩ，
此时电路总电阻为R=R1+R2=5kΩ+25kΩ=30kΩ=3×104Ω；
通过热敏电阻R2的电流为：；
（2）当U1=2V时，U2=U﹣U1=12V﹣2V=10V，
由串联电路特点和欧姆定律有：，
所以，,
由图象知，t=20℃；
当U1′=3V时，U2=U﹣U1′=12V﹣3V=9V，
因为，所以
由图象知，t′=35℃；
即该恒温箱的温度将保持在20℃～35℃之间；
（3）由图象知，当恒温箱内温度为45℃时，热敏电阻阻值为10kΩ，
UAB=3V时，加热开关断开，
通过热敏电阻的电流为：；
此时R1的阻值变为．
所以若升高恒温箱内的最高温度，在鉴别器功能和热敏电阻不变的条件下，可以减小定值电阻R1的阻值．
点睛：本题是一道联系实际的电学应用题，考查了串联电路的特点、欧姆定律计算公式及其变形公式的掌握和应用，读懂题目信息，充分利用串联电路特点，是解答此题的关键．
27、 变大
【解析】
（1）重物上升速度：v物= ，
由图可知，绳子股数n=3，则提升时绳自由端的速度：v′=3v物=3×0.1m/s=0.3m/s，
（2）拉力的功率：；
（3）已知G=360N，则滑轮组的机械效率；；
（4）若用该滑轮组提升质量为70kg的货物，可得此时物体中G’=m’g=70kg×10N/kg=700N>360N，在提升相同高度的同时，有用功增加，同一滑轮组额外功不变化，故可得其机械效率变大．
型号
YSJ﹣66
额定电压
220V
加热功率
2200W
水箱容积
2L
频率
50Hz
甲方案
乙方案
分别测量了一根、两根、三根导线串联后的电流，并记录下来．
三根导线串联时，电流表示数在这三次示数中最____（填“大”或“小”）．
分别测量了一根、两根、三根导线并联后的电流，并记录下来．
三根导线并联时，电流表示数在这三次示数中最____（填“大”或“小”）．
