2023年福建省中考物理押题冲刺卷（含答案）
展开
这是一份2023年福建省中考物理押题冲刺卷（含答案），共29页。

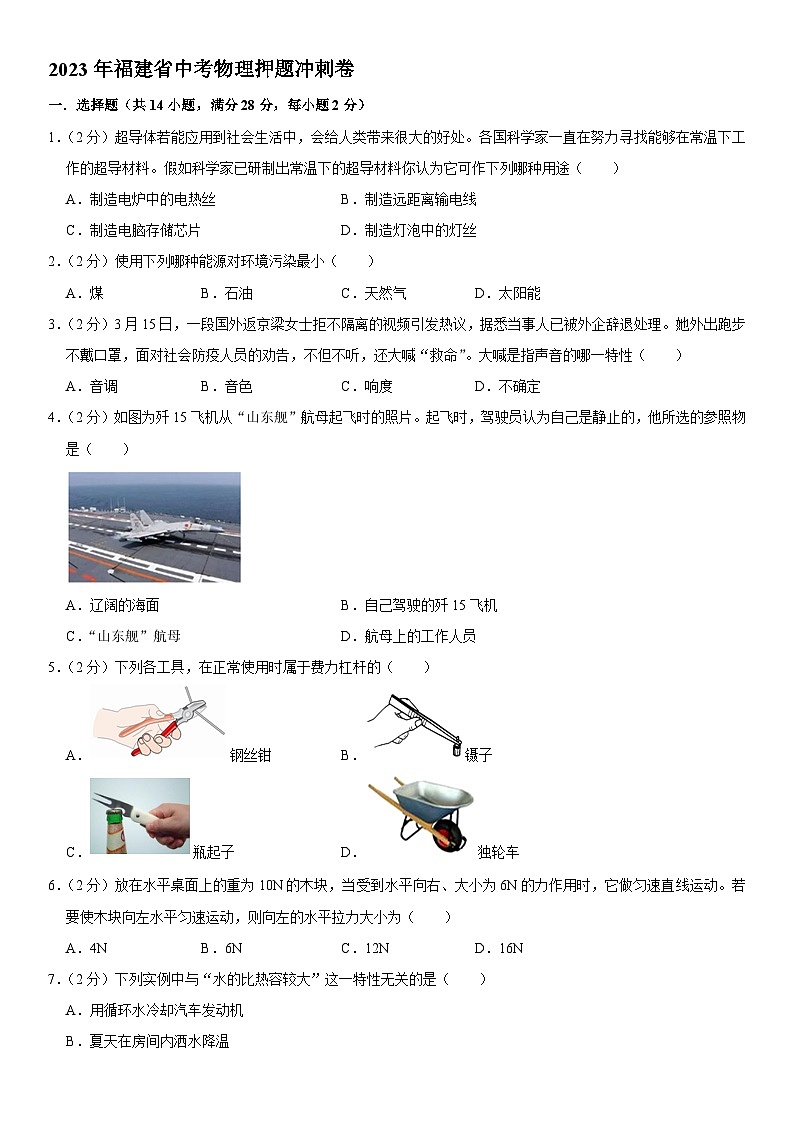

2023年福建省中考物理押题冲刺卷
一．选择题（共14小题，满分28分，每小题2分）
1．（2分）超导体若能应用到社会生活中，会给人类带来很大的好处。各国科学家一直在努力寻找能够在常温下工作的超导材料。假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途（ ）
A．制造电炉中的电热丝 B．制造远距离输电线
C．制造电脑存储芯片 D．制造灯泡中的灯丝
2．（2分）使用下列哪种能源对环境污染最小（ ）
A．煤 B．石油 C．天然气 D．太阳能
3．（2分）3月15日，一段国外返京梁女士拒不隔离的视频引发热议，据悉当事人已被外企辞退处理。她外出跑步不戴口罩，面对社会防疫人员的劝告，不但不听，还大喊“救命”。大喊是指声音的哪一特性（ ）
A．音调 B．音色 C．响度 D．不确定
4．（2分）如图为歼15飞机从“山东舰”航母起飞时的照片。起飞时，驾驶员认为自己是静止的，他所选的参照物是（ ）
A．辽阔的海面 B．自己驾驶的歼15飞机
C．“山东舰”航母 D．航母上的工作人员
5．（2分）下列各工具，在正常使用时属于费力杠杆的（ ）
A．钢丝钳 B．镊子
C．瓶起子 D．独轮车
6．（2分）放在水平桌面上的重为10N的木块，当受到水平向右、大小为6N的力作用时，它做匀速直线运动。若要使木块向左水平匀速运动，则向左的水平拉力大小为（ ）
A．4N B．6N C．12N D．16N
7．（2分）下列实例中与“水的比热容较大”这一特性无关的是（ ）
A．用循环水冷却汽车发动机
B．夏天在房间内洒水降温

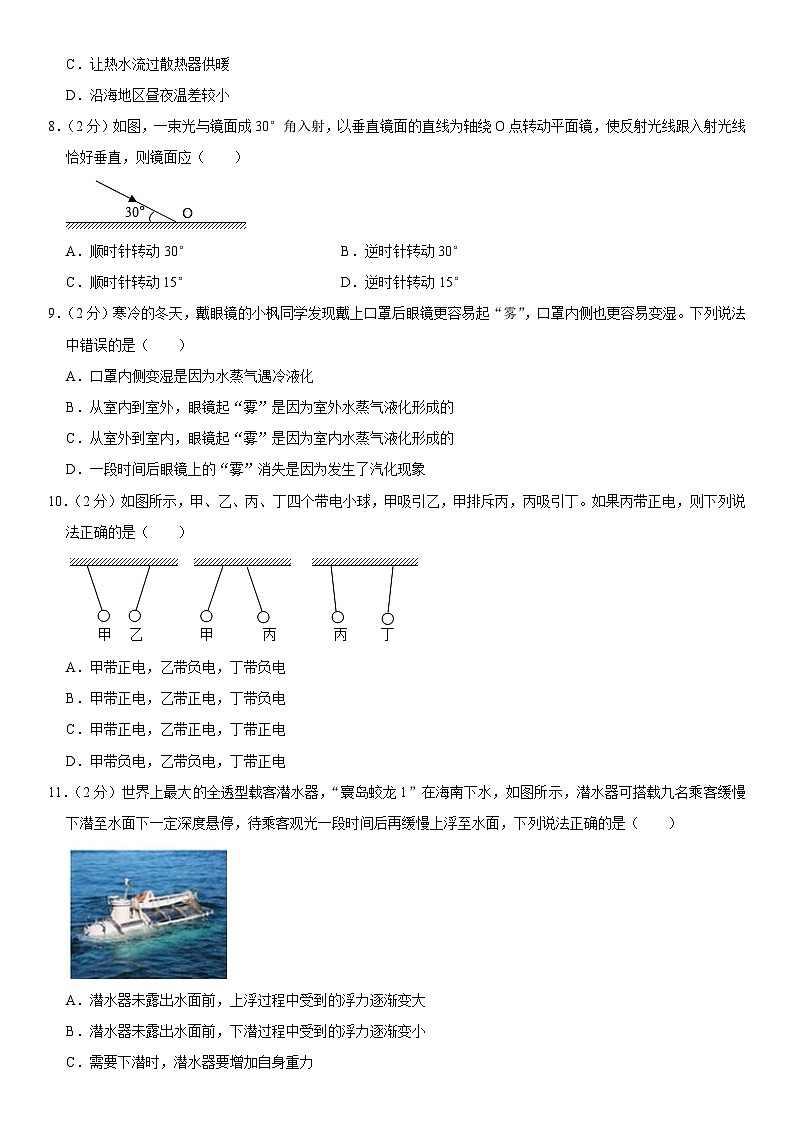

C．让热水流过散热器供暖
D．沿海地区昼夜温差较小
8．（2分）如图，一束光与镜面成30°角入射，以垂直镜面的直线为轴绕O点转动平面镜，使反射光线跟入射光线恰好垂直，则镜面应（ ）
A．顺时针转动30° B．逆时针转动30°
C．顺时针转动15° D．逆时针转动15°
9．（2分）寒冷的冬天，戴眼镜的小枫同学发现戴上口罩后眼镜更容易起“雾”，口罩内侧也更容易变湿。下列说法中错误的是（ ）
A．口罩内侧变湿是因为水蒸气遇冷液化
B．从室内到室外，眼镜起“雾”是因为室外水蒸气液化形成的
C．从室外到室内，眼镜起“雾”是因为室内水蒸气液化形成的
D．一段时间后眼镜上的“雾”消失是因为发生了汽化现象
10．（2分）如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁。如果丙带正电，则下列说法正确的是（ ）
A．甲带正电，乙带负电，丁带负电
B．甲带正电，乙带正电，丁带负电
C．甲带正电，乙带正电，丁带正电
D．甲带负电，乙带负电，丁带正电
11．（2分）世界上最大的全透型载客潜水器，“寰岛蛟龙1”在海南下水，如图所示，潜水器可搭载九名乘客缓慢下潜至水面下一定深度悬停，待乘客观光一段时间后再缓慢上浮至水面，下列说法正确的是（ ）
A．潜水器未露出水面前，上浮过程中受到的浮力逐渐变大
B．潜水器未露出水面前，下潜过程中受到的浮力逐渐变小
C．需要下潜时，潜水器要增加自身重力
D．潜水器在下潜过程中，水对潜水器顶部的压强变小

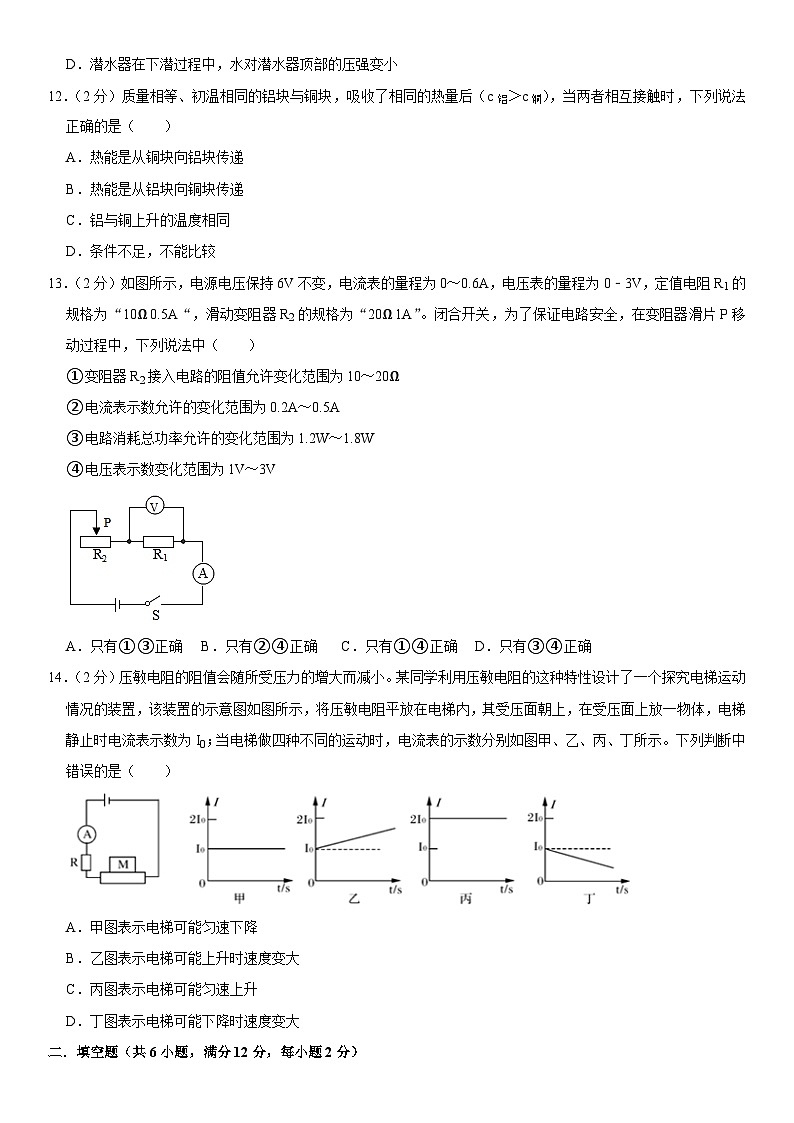

12．（2分）质量相等、初温相同的铝块与铜块，吸收了相同的热量后（c铝＞c铜），当两者相互接触时，下列说法正确的是（ ）
A．热能是从铜块向铝块传递
B．热能是从铝块向铜块传递
C．铝与铜上升的温度相同
D．条件不足，不能比较
13．（2分）如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0﹣3V，定值电阻R1的规格为“10Ω 0.5A“，滑动变阻器R2的规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法中（ ）
①变阻器R2接入电路的阻值允许变化范围为10～20Ω
②电流表示数允许的变化范围为0.2A～0.5A
③电路消耗总功率允许的变化范围为1.2W～1.8W
④电压表示数变化范围为1V～3V
A．只有①③正确 B．只有②④正确 C．只有①④正确 D．只有③④正确
14．（2分）压敏电阻的阻值会随所受压力的增大而减小。某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图所示，将压敏电阻平放在电梯内，其受压面朝上，在受压面上放一物体，电梯静止时电流表示数为I0；当电梯做四种不同的运动时，电流表的示数分别如图甲、乙、丙、丁所示。下列判断中错误的是（ ）
A．甲图表示电梯可能匀速下降
B．乙图表示电梯可能上升时速度变大
C．丙图表示电梯可能匀速上升
D．丁图表示电梯可能下降时速度变大
二．填空题（共6小题，满分12分，每小题2分）
15．（2分）在四川邛徕窑遗址中出土了一种唐朝时期的“省油灯”。这种省油灯的灯盏是铜质的，在灯盏下增加了一层夹层，又叫夹层灯（如图所示）．夹层留一小孔，可以从小孔向夹层中加水，灯点燃后，热会由灯盏通过 方式使油的内能增加，温度升高；油的温度太高，增加耗油量，在夹层中加水，可以降低油温，减慢油的 ，达到省油的目的。
16．（2分）在浅海中悬浮着悠闲自得的水母，有经验的渔民知道要想捕捉到水母，必须将捕捞工具放在看到的水母的下方，这是因为光的 现象，使我们看到水母的位置比实际位置浅。退潮后去赶海的渔民踩在泥沙上留下深深的脚印，这说明 。
17．（2分）一颗子弹以一定的速度水平射向静止的木块（如图甲），然后子弹和木块一起以某一速度开始向右摆动（如图乙）。整个过程中，子弹的动能 ，木块的动能 ，子弹和木块的内能之和 。（选填“增大”、“减小”或“不变”）
18．（2分）某同学把标有“8V 16W“的灯泡L1和“12V 36W”的灯泡L2串联在电路中，闭合开关后，其中一个灯泡能正常发光，另一个没有达到额定电压，由此可知电源电压为 V；若将这两个灯泡并联，为了保证安全，干路允许通过的对最大电流 A。
19．（2分）某电热水器工作时有“加热”和“保温”两种状态，内部的简化电路如图所示，通电后电磁铁把衔铁吸下，使B、C两个触点接通，工作电路进入 状态。
20．（2分）起重机吊着质量为4t的货物静止不动，受到绳子的拉力是 N，（g取10N/kg）当货物匀速下降时，它受到的拉力 重力。（选填“大于”、“等于”或“小于”）
三．作图题（共2小题，满分4分，每小题2分）
21．（2分）物体AB放在平面镜前，画出AB的像。
22．（2分）如图所示，一粗糙水平传送带始终以速度v匀速运动（顺时针），现将一物体轻放于传送带上，请画出物体刚放到传送带上时，物体所受重力及传送带对物体摩擦力的示意图。
四．简答题（共1小题，满分4分，每小题4分）
23．（4分）关于注射疫苗时的一些现象，请你用所学物理知识加以解释。
（1）为什么注射器的针头做得很尖？
（2）为什么向外拉活塞，瓶内药液就会被抽进针筒？
五．实验探究题（共5小题，满分30分，每小题6分）
24．（6分）小明在实验室探究冰熔化和水沸腾时温度的变化特点，根据测量结果画出相关图形，如图1所示。
（1）要完成这两个实验，都需要的测量仪器是 和 。
（2）水沸腾的温度计示数如图2所示，读数为 ，该示数是 段所对应的温度（选填“AB”或“DE”）。
（3）如图1（a）所示，OA段与BC段的倾斜程度不同，这是因为 。
25．（6分）用如图所示的装置做“探究凸透镜成像规律”实验。
（1）如图甲所示，凸透镜位置固定，当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个大小不变的光斑，则该透镜的焦距为 cm。
（2）小明用蜡烛代替小灯泡继续做实验，将蜡烛放在图乙所示位置，经调整后，则能在光屏一个倒立、 （选填“放大”、“等大”或“缩小”）的 像。（选填“实”或“虚”）
（3）若想使光屏上的烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向 （选填“左”或“右”）适当移动一段距离，再调整光屏的位置．蜡烛燃烧一段时间后会变短，则光屏上的像会向 移动。（选填“上”或“下”）
（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师的眼镜的镜片是 透镜，老师的视力缺陷是 。（选填“近视”或“远视”）
26．（4分）为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如下图所示的实验。
（1）实验过程中，弹簧测力计 （填“必须”或“不必”）沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小 （填“大于”“等于”或“小于”）弹簧测力计的示数。
（2）在甲、乙、丙三次实验中，滑动摩擦力最小的是 （填“甲”“乙”或“丙”）。
（3）比较乙、丙实验，是为了研究滑动摩擦力大小与 有关（填“压力”或“接触面粗糙程度”）。
（4）小明对实验装置进行了改动如右下图所示。木板B放在水平桌面上，木块A放在木板B上，弹簧测力计一端固定，一端挂在木块A上，拉动木板B，木块A稳定时，读取测力计的示数。
①读取测力计的示数，是为了测量。 （填序号）
A．木板B受到地面的滑动摩擦力大小
B．木板B受到木块A的滑动摩擦力大小
C．木块A受到地面的滑动摩擦力大小
D．木块A受到木板B的滑动摩擦力大小
②用相同的木板B和木块A，发现拉动木板B的快慢不同时，测力计的示数相等。由此得到的结论是
27．（6分）学习物体质量和物质密度时大家都做过以下两实验：
实验一：探究同种物质的质量与体积的关系。某小组选用了体积为10cm3、20cm3、30cm3的三个铝块和托盘天平进行实验。
（1）如图甲中a、b、c为用天平测量铝块1（体积为10cm3）质量过程中的几个情境，合理的顺序是 （填字母）；图（c）中应将平衡螺母向 （选填“左”或“右”）移。此铝块的质量记录在下表中。他接下来继续测量了铝块2和铝块3的质量并完成了下表格的记录。
铝块
m/g
V/cm3
1
27
10
2
54
20
3
81
30
（2）用描点法在图乙坐标系中画出铝块的m﹣V图像。
（3）分析图像，得出探究结论： 。
（4）为了使该探究结论更具有普遍性，还应该怎么做？ 。
实验二：测量金属螺母的密度：实验过程如下：
（1）用调节好的天平测量金属螺母的质量，天平平衡时所用砝码和游码在标尺上的位置如图丙所示，则金属螺母质量为 g。
（2）将用细线系住的金属螺母放入装有30mL水的量筒内，量筒内水面如图丙所示，则金属螺母的体积为 cm3。
（3）金属螺母的密度为 kg/m3。
（4）在（1）中调节天平时，没有将游码移到零刻度线就将天平调节平衡，这使测得的金属螺母质量 （选填“偏大”、“偏小”或“不变”，下同），测得的金属螺母密度 。
（5）若先测螺母的体积，再测螺母的质量，那么用这种方法测得的密度与真实值相比会 （选填“偏大”、“偏小”或“不变”），原因是 。
28．（8分）在做测定“小灯泡的额定功率”实验时，器材有：电压为4.5V的干电池，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器，电压表、电流表、开关和导线，如图甲是没有连接完的实物电路。
（1）请你用笔画线代替导线，将图甲实物连接完整。
（2）连接好电器，在闭合开关前滑动变阻器的滑片应移到最 端 （选填“A”或“B”）。
（3）实验中通过移动滑片，使电压表示数为2.5V，电流表示数如图乙所示，可计算出小灯泡的功率是 W；
（4）完成上述实验后，在所有器材不变情况下，（电源电压为4.5V），设计出了一个测未定值电阻Rx的电流，如图丙所示，测量的实验步骤如下：
a．正确连接好电路，闭合开关，调节滑动变阻器使电压表示数为2V；
b．读出此时电流表示数为0.5A：
c．计算出待测电阻Rx为 Ω。
六．计算题（共3小题，满分22分）
29．（6分）我们在超市购物时，常常使用购物车，已知购物车的质量为10kg，小明用10N的水平推力推着购物车沿水平地面运动了4m，用时4s，求：
（1）小明推购物车的速度是多大？
（2）推力所做的功；
（3）推力的功率。
30．（7分）如图甲所示电路，电源电压及灯泡L的电阻均不变，滑动变阻器的最大阻值为R1＝10Ω．当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的指针恰好指到同一位置，如图乙所示；当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表A1的示数为0.4A，求：
（1）电源电压；
（2）R2的电阻；
（3）整个电路消耗的最小电功率。
31．（9分）如图，轩轩将一块体积为280cm3的圆柱形铜块甲放在水平桌面上，再将一个装有8cm深度液体的薄壁容器乙（容器重力不计，容器的下面部分为正方体）放置在甲旁边，已知乙容器高度大于甲的高度，现将甲沿水平方向切去一定高度并将切去的部分缓缓放入乙容器中，得到乙容器中液体对容器底部的压强p和甲切去的高度Δh之间的关系图象如图丙所示（为方便计算，铜的密度取9×103kg/m3）。求：
（1）乙容器中液体密度为多少kg/m3？
（2）铜块甲的底面积为多少cm2？
（3）将甲全部放入容器乙中，待液面稳定后，容器乙对桌面的压强？
2023年福建省中考物理押题冲刺卷
参考答案与试题解析
一．选择题（共14小题，满分28分，每小题2分）
1．（2分）超导体若能应用到社会生活中，会给人类带来很大的好处。各国科学家一直在努力寻找能够在常温下工作的超导材料。假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途（ ）
A．制造电炉中的电热丝 B．制造远距离输电线
C．制造电脑存储芯片 D．制造灯泡中的灯丝
【解答】解：A、电炉丝需要将电能转化为内能，电阻为0无法将电能转化为内能，故A错误；
B、用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B正确；
C、制造电脑存储芯片的主要材料是半导体，故C错误。
D、灯丝是利用电流的热效应工作的，电阻为0无法将电能转化为内能，故D错误。
故选：B。
2．（2分）使用下列哪种能源对环境污染最小（ ）
A．煤 B．石油 C．天然气 D．太阳能
【解答】解：
A、煤燃烧时生成一氧化碳、二氧化硫、二氧化氮等物质，对环境污染不是最小；
B、石油燃烧会产生碳氢化合物、氮的氧化物等，能污染环境，对环境污染不是最小；
C、天然气的主要成分是碳，燃烧时可能产生一氧化碳、含碳颗粒等烟尘，对环境污染不是最小；
D、太阳能是清洁能源，对环境无污染，对环境污染最小。
故选：D。
3．（2分）3月15日，一段国外返京梁女士拒不隔离的视频引发热议，据悉当事人已被外企辞退处理。她外出跑步不戴口罩，面对社会防疫人员的劝告，不但不听，还大喊“救命”。大喊是指声音的哪一特性（ ）
A．音调 B．音色 C．响度 D．不确定
【解答】解：大喊是指声音大，说明声音的响度大。
故选：C。
4．（2分）如图为歼15飞机从“山东舰”航母起飞时的照片。起飞时，驾驶员认为自己是静止的，他所选的参照物是（ ）
A．辽阔的海面 B．自己驾驶的歼15飞机
C．“山东舰”航母 D．航母上的工作人员
【解答】解：歼15飞机从“山东舰”航母上起飞时，飞机驾驶员和歼15飞机之间的相对位置没有发生改变，飞行员与海面、“山东舰”航母以及“山东舰”航母上的工作人员之间都有位置变化；所以飞行员认为自己是静止的，也就是说他以自己驾驶的歼15飞机为参照物。
故选：B。
5．（2分）下列各工具，在正常使用时属于费力杠杆的（ ）
A．钢丝钳 B．镊子
C．瓶起子 D．独轮车
【解答】解：A、用钢丝钳剪铁丝的过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故B正确；
C、瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；
D、独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误。
故选：B。
6．（2分）放在水平桌面上的重为10N的木块，当受到水平向右、大小为6N的力作用时，它做匀速直线运动。若要使木块向左水平匀速运动，则向左的水平拉力大小为（ ）
A．4N B．6N C．12N D．16N
【解答】解：当木块受到水平向右、大小为6N的力作用时，它做匀速直线运动，木块在水平方向上只受到水平向右的拉力和水平向左的滑动摩擦力作用，这两个力是一对平衡力，其大小相等，所以滑动摩擦力f＝F右＝6N；
对木块施加一个水平向左的拉力F左，因木块对水平面的压力大小和接触面的粗糙程度均不变，所以木块受到滑动摩擦力的大小不变，此时木块向左做匀速直线运动，由二力平衡条件可知F左＝f＝6N，故B正确。
故选：B。
7．（2分）下列实例中与“水的比热容较大”这一特性无关的是（ ）
A．用循环水冷却汽车发动机
B．夏天在房间内洒水降温
C．让热水流过散热器供暖
D．沿海地区昼夜温差较小
【解答】解：
A、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，故A不符合题意；
B、炎热的夏天，在室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，使人感到凉爽，不是利用水的比热容大的特点，故B符合题意；
C、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以让流动的热水流过散热器取暖，故C不符合题意；
D、因为水的比热容大于沙石的比热容，相同质量的水和砂石吸收或放出相同的热量，水的温度升高或降低的温度少，所以沿海地区昼夜温差比内陆地区小，故不符合题意。
故选：B。
8．（2分）如图，一束光与镜面成30°角入射，以垂直镜面的直线为轴绕O点转动平面镜，使反射光线跟入射光线恰好垂直，则镜面应（ ）
A．顺时针转动30° B．逆时针转动30°
C．顺时针转动15° D．逆时针转动15°
【解答】解：当入射光线与平面镜成30°时，入射光线与法线的夹角是90°﹣30°＝60°，反射角等于入射角等于60°，反射光线和入射光线的夹角为120°，若以垂直纸面的直线为轴绕O点转动平面镜，使反射光线跟入射光线恰好垂直，即入射角和反射角都为45°，则入射角减小15°，因为入射光线位置不变，所以法线会逆时针转动了15°，镜面也逆时针转动15°，故D正确。
故选：D。
9．（2分）寒冷的冬天，戴眼镜的小枫同学发现戴上口罩后眼镜更容易起“雾”，口罩内侧也更容易变湿。下列说法中错误的是（ ）
A．口罩内侧变湿是因为水蒸气遇冷液化
B．从室内到室外，眼镜起“雾”是因为室外水蒸气液化形成的
C．从室外到室内，眼镜起“雾”是因为室内水蒸气液化形成的
D．一段时间后眼镜上的“雾”消失是因为发生了汽化现象
【解答】解：A、口中呼出的气流中的水蒸气温度较高，遇到温度较低的口罩发生液化变成水，所以口罩内侧变湿。故A正确；
B、室内温度较高，从室内到室外，口中呼出温度较高的气流中的水蒸气在眼镜表面发生液化，所以眼镜起“雾”。故B错误；
C、室外温度较低，从室外到室内，室内空气中温度较高的水蒸气遇到温度较低的眼镜液化成为小水滴，所以眼镜起“雾”。故C正确；
D、“雾”消失是小水滴汽化成为水蒸气的过程。故D正确。
故选：B。
10．（2分）如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁。如果丙带正电，则下列说法正确的是（ ）
A．甲带正电，乙带负电，丁带负电
B．甲带正电，乙带正电，丁带负电
C．甲带正电，乙带正电，丁带正电
D．甲带负电，乙带负电，丁带正电
【解答】解：已知丙带正电，甲排斥丙，则根据同种电荷相互排斥可知：甲、丙带同种电荷，即：甲带正电；
甲吸引乙，则根据异种电荷相互吸引可知：甲、乙带异种电荷，即：乙带负电；
丙吸引丁，则根据异种电荷相互吸引可知：丙、丁带异种电荷，即：丁带负电。
可见，A正确、BCD错。
故选：A。
11．（2分）世界上最大的全透型载客潜水器，“寰岛蛟龙1”在海南下水，如图所示，潜水器可搭载九名乘客缓慢下潜至水面下一定深度悬停，待乘客观光一段时间后再缓慢上浮至水面，下列说法正确的是（ ）
A．潜水器未露出水面前，上浮过程中受到的浮力逐渐变大
B．潜水器未露出水面前，下潜过程中受到的浮力逐渐变小
C．需要下潜时，潜水器要增加自身重力
D．潜水器在下潜过程中，水对潜水器顶部的压强变小
【解答】解：A、潜水器在上浮至露出水面之前，海水的密度不变，排开海水的体积不变，根据F浮＝ρ液gV排可知，受到的浮力不变，故A错误；
B、潜水器未露出水面前，下潜过程中，海水的密度不变，排开海水的体积不变，根据F浮＝ρ液gV排可知，受到的浮力不变，故B错误；
C、潜水器靠自身水舱的吸水和排水，来改变自身的重力，从而改变重力与浮力的大小关系，实现上浮和下沉的，因此需要下潜时，潜水器要增加自身重力，故C正确；
D、潜水器在下潜过程中，海水的密度不变，但深度h不断增大，根据p＝ρgh可知，水对潜水器顶部的压强变大，故D错误。
故选：C。
12．（2分）质量相等、初温相同的铝块与铜块，吸收了相同的热量后（c铝＞c铜），当两者相互接触时，下列说法正确的是（ ）
A．热能是从铜块向铝块传递
B．热能是从铝块向铜块传递
C．铝与铜上升的温度相同
D．条件不足，不能比较
【解答】解：由Q吸＝cmΔt可知，相同质量和初温的铝块和铜块，吸收的热量相同，由于c铜＜c铝，所以铝块升高的温度小，铜块升高的温度大，则铜块的末温高于铝块的末温，故相互接触后，热量由铜块传递给铝块，故A正确。
故选：A。
13．（2分）如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0﹣3V，定值电阻R1的规格为“10Ω 0.5A“，滑动变阻器R2的规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法中（ ）
①变阻器R2接入电路的阻值允许变化范围为10～20Ω
②电流表示数允许的变化范围为0.2A～0.5A
③电路消耗总功率允许的变化范围为1.2W～1.8W
④电压表示数变化范围为1V～3V
A．只有①③正确 B．只有②④正确 C．只有①④正确 D．只有③④正确
【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）已知电压表的量程为0﹣3V，当电压表的示数U1＝3V时，电路中的电流，
I＝＝＝0.3A，
因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，
所以，电路中的最大电流I大＝0.3A，此时滑动变阻器接入电路中的电阻最小，电路的总功率最大，
根据I＝可得，此时电路中的总电阻：
R总小＝＝＝20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R2小＝R总小﹣R1＝20Ω﹣10Ω＝10Ω；
电路的最大总功率：
P大＝UI大＝6V×0.3A＝1.8W；
（2）由于滑动变阻器R2的规格为“20Ω 1A”，当滑动变阻器接入电路中的电阻最大为20Ω时，电路中的电流最小，电压表的示数最小，电路消耗的总功率最小，
则滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，故①正确；
所以，电路中的最小电流：
I小＝＝＝0.2A，
则电流表示数允许的变化范围为0.2A～0.3A，故②错误；
电压表的最小示数：
U1＝I小R1＝0.2A×10Ω＝2V，
则电压表示数允许的变化范围为2V～3V，故④错误；
电路消耗的最小功率：
P小＝UI小＝6V×0.2A＝1.2W，
则电路消耗总电功率允许的变化范围为1.2W～1.8W，故③正确；
综上可知，只有①和③正确。
故选：A。
14．（2分）压敏电阻的阻值会随所受压力的增大而减小。某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图所示，将压敏电阻平放在电梯内，其受压面朝上，在受压面上放一物体，电梯静止时电流表示数为I0；当电梯做四种不同的运动时，电流表的示数分别如图甲、乙、丙、丁所示。下列判断中错误的是（ ）
A．甲图表示电梯可能匀速下降
B．乙图表示电梯可能上升时速度变大
C．丙图表示电梯可能匀速上升
D．丁图表示电梯可能下降时速度变大
【解答】解：
A．由图甲可知，电路中电流的大小I0不变，则压敏电阻的阻值不变，压敏电阻受到的压力不变，则电梯可能匀速下降，故A正确；
B．由图乙可知，电路中的电流均匀增大，压敏电阻的阻值是减小的，则压力增大，电梯可能做加速度变化的加速上升运动，故B正确；
C．由图丙可知，电路中的电流为静止时的两倍，而且不变，由欧姆定律知压敏电阻的阻值减小且不变，则压力增大且不变，电梯可能做匀加速上升运动，故C错误；
D．由图丁可知，电路中的电流均匀减小，其电阻是增大的，则压力变小，电梯可能做下降的加速运动，故D正确。
故选：C。
二．填空题（共6小题，满分12分，每小题2分）
15．（2分）在四川邛徕窑遗址中出土了一种唐朝时期的“省油灯”。这种省油灯的灯盏是铜质的，在灯盏下增加了一层夹层，又叫夹层灯（如图所示）．夹层留一小孔，可以从小孔向夹层中加水，灯点燃后，热会由灯盏通过 热传递 方式使油的内能增加，温度升高；油的温度太高，增加耗油量，在夹层中加水，可以降低油温，减慢油的 蒸发 ，达到省油的目的。
【解答】解：
灯点燃后会加热灯盏，灯盏的热量会通过热传递的方式转移给油，使油的内能增大，温度升高，加快油的蒸发，容易耗油；
如果在夹层中加水，因为水的比热容较大，可以吸收更多的热量，使油的温度升高的较慢些，减少油的蒸发，所以相对耗油量就少些。
故答案为：热传递；蒸发。
16．（2分）在浅海中悬浮着悠闲自得的水母，有经验的渔民知道要想捕捉到水母，必须将捕捞工具放在看到的水母的下方，这是因为光的 折射 现象，使我们看到水母的位置比实际位置浅。退潮后去赶海的渔民踩在泥沙上留下深深的脚印，这说明 力可以改变物体的形状 。
【解答】解：渔民在捕捞水母时，看到水中的水母是由于光的折射形成的水母的虚像，比水母的实际位置浅，所以渔民捕捞时要瞄准像的下方；
退潮后去赶海的渔民踩在泥沙上留下深深的脚印，这说明力可以改变物体的形状。
故答案为：折射；力可以改变物体的形状。
17．（2分）一颗子弹以一定的速度水平射向静止的木块（如图甲），然后子弹和木块一起以某一速度开始向右摆动（如图乙）。整个过程中，子弹的动能 减小 ，木块的动能 增大 ，子弹和木块的内能之和 增大 。（选填“增大”、“减小”或“不变”）
【解答】解：当子弹和木块一起以某一速度开始向右摆动时，子弹的速度变小，动能减小；木块的速度变大，动能变大；子弹与木块发生撞击，子弹对木块做功，子弹和木块的内能都会增大，所以其内能之和增大。
故答案为：减小；增大；增大。
18．（2分）某同学把标有“8V 16W“的灯泡L1和“12V 36W”的灯泡L2串联在电路中，闭合开关后，其中一个灯泡能正常发光，另一个没有达到额定电压，由此可知电源电压为 16 V；若将这两个灯泡并联，为了保证安全，干路允许通过的对最大电流 4 A。
【解答】解：（1）由P＝可得，两灯泡的电阻分别为：
R1＝＝＝4Ω，R2＝＝＝4Ω，
根据串联电路电阻的分压特点可知，两只灯泡电阻相同时，分得的电压相等；
所以L1正常发光，U1＝8V，
L2没有到达额定功率，U2＝U1＝8V，（电阻相同，分得的电压相同）
串联电路中总电压等于各分电压之和，
所以电源电压U＝U1+U2＝8V+8V＝16V；
（2）因并联电路中各支路两端的电压相等，
所以，若将两只电阻并联时，电路两端允许所加的最大电压U′＝8V，
此时R1支路的电流I1＝＝＝2A，
通过R2支路的电流I2＝＝＝2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路允许通过的最大电流：
I′＝I1+I2＝2A+2A＝4A。
故答案为：16； 4。
19．（2分）某电热水器工作时有“加热”和“保温”两种状态，内部的简化电路如图所示，通电后电磁铁把衔铁吸下，使B、C两个触点接通，工作电路进入 保温 状态。
【解答】解：由图中的工作电路可知，A、B两触点接通时，电路为只有R2的简单电路，B、C两触点接通时，电路为R1、R2的串联电路，
串联电路总电阻等于各部分电阻之和，由P＝可知当A、B两触点接通时，电阻最小，电功率最大，因此工作电路进入加热状态；当B、C两触点接通时，电阻最大，电功率最小，因此工作电路进入保温状态。
故答案为：保温。
20．（2分）起重机吊着质量为4t的货物静止不动，受到绳子的拉力是 4×104 N，（g取10N/kg）当货物匀速下降时，它受到的拉力 等于 重力。（选填“大于”、“等于”或“小于”）
【解答】解：货物受到的重力：G＝mg＝4×103kg×10N/kg＝4×104N；
当货物在空中静止时，受到的拉力和重力是一对平衡力，所以拉力等于重力，等于4×104N；
因货物匀速下降时，货物受到的拉力和重力仍是一对平衡力，所以拉力仍等于重力，仍为4×104N。
故答案为：4×104；等于。
三．作图题（共2小题，满分4分，每小题2分）
21．（2分）物体AB放在平面镜前，画出AB的像。
【解答】解：由平面镜成像，像物关于平面镜对称，分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体AB在平面镜中成的像。如图所示：
22．（2分）如图所示，一粗糙水平传送带始终以速度v匀速运动（顺时针），现将一物体轻放于传送带上，请画出物体刚放到传送带上时，物体所受重力及传送带对物体摩擦力的示意图。
【解答】解：物体受到的重力方向竖直向下，作用点在物体重心上；
由题知，传送带始终以速度v匀速运动（顺时针），当物体刚轻放在该传送带上时，物体相对于传送带有向左的运动趋势，所以物体受到传送带对它水平向右的摩擦力f；
从物体的重心，沿竖直向下和水平向右的方向画有向线段，分别用G和f表示，如图所示：
四．简答题（共1小题，满分4分，每小题4分）
23．（4分）关于注射疫苗时的一些现象，请你用所学物理知识加以解释。
（1）为什么注射器的针头做得很尖？
（2）为什么向外拉活塞，瓶内药液就会被抽进针筒？
【解答】答：（1）注射器的针头很尖，是在压力一定时，通过减小受力面积来增大压强；
（2）将注射器的活塞推下时，将针筒内的空气排出，再向上提起活塞时，针筒内的体积增大，管内气压减小，药液在外界大气压的作用下被压入针筒内。
五．实验探究题（共5小题，满分30分，每小题6分）
24．（6分）小明在实验室探究冰熔化和水沸腾时温度的变化特点，根据测量结果画出相关图形，如图1所示。
（1）要完成这两个实验，都需要的测量仪器是 秒表 和 温度计 。
（2）水沸腾的温度计示数如图2所示，读数为 98℃ ，该示数是 DE 段所对应的温度（选填“AB”或“DE”）。
（3）如图1（a）所示，OA段与BC段的倾斜程度不同，这是因为 冰的比热容比水的比热容小 。
【解答】解：
（1）由于晶体熔化和水沸腾这两个实验，都需要对冰和水进行加热，需要用温度计测量温度的变化，同时还需要用秒表来记录时间；
（2）此时温度计的分度值是1℃，所以此时的示数是98℃，故则此时水的沸点是98℃；对比a、b两图可知，a图是冰的熔化图象，AB段所对应的温度是冰的熔点，b图是水的沸腾图象，DE段所对应的温度是水的沸点；
（3）由图象可以看出，升高相同的温度，冰比水用的时间短，所以冰比水吸热升温快，原因是冰的比热容比水的比热容小。
故答案为：（1）秒表；温度计；（2）98℃；DE；（3）冰的比热容比水的比热容小。
25．（6分）用如图所示的装置做“探究凸透镜成像规律”实验。
（1）如图甲所示，凸透镜位置固定，当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个大小不变的光斑，则该透镜的焦距为 10.0 cm。
（2）小明用蜡烛代替小灯泡继续做实验，将蜡烛放在图乙所示位置，经调整后，则能在光屏一个倒立、 放大 （选填“放大”、“等大”或“缩小”）的 实 像。（选填“实”或“虚”）
（3）若想使光屏上的烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向 右 （选填“左”或“右”）适当移动一段距离，再调整光屏的位置．蜡烛燃烧一段时间后会变短，则光屏上的像会向 上 移动。（选填“上”或“下”）
（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师的眼镜的镜片是 凹 透镜，老师的视力缺陷是 近视 。（选填“近视”或“远视”）
【解答】解：（1）当发光的小灯泡放在40cm刻度线位置时，光屏发现光屏上始终能呈现一个大小不变的光斑，从焦点发出的光经凸透镜折射后变为平行光，则该透镜的焦距约为50.0cm−40.0cm＝10.0cm；
（2）由图乙可知，蜡烛与凸透镜的距离为50.0cm−35.0cm＝15.0cm，凸透镜的焦距为f＝10.0cm，故2f＞u＞f，由凸透镜成像规律可知，成倒立、放大的实像；
（3）凸透镜成实像时，物距变小，像距变大，像变大，因此若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向右适当移动一段距离，同时将光屏向右移动适当距离；蜡烛随着燃烧而变短，根据光线过光心不改变方向，像向上移动，要使像成在光屏的中央位置，光屏向上移动；
（4）将物理老师的眼镜靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发观清晰的像，说明物理老师所戴眼镜的镜片，对光线起了发散作用，则为凹透镜；老师的视力缺陷是 近视。
故答案为：（1）10.0；（2）放大；实；（3）右；上；（4）凹；近视。
26．（4分）为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如下图所示的实验。
（1）实验过程中，弹簧测力计 必须 （填“必须”或“不必”）沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小 等于 （填“大于”“等于”或“小于”）弹簧测力计的示数。
（2）在甲、乙、丙三次实验中，滑动摩擦力最小的是 甲 （填“甲”“乙”或“丙”）。
（3）比较乙、丙实验，是为了研究滑动摩擦力大小与 接触面粗糙程度 有关（填“压力”或“接触面粗糙程度”）。
（4）小明对实验装置进行了改动如右下图所示。木板B放在水平桌面上，木块A放在木板B上，弹簧测力计一端固定，一端挂在木块A上，拉动木板B，木块A稳定时，读取测力计的示数。
①读取测力计的示数，是为了测量。 D （填序号）
A．木板B受到地面的滑动摩擦力大小
B．木板B受到木块A的滑动摩擦力大小
C．木块A受到地面的滑动摩擦力大小
D．木块A受到木板B的滑动摩擦力大小
②用相同的木板B和木块A，发现拉动木板B的快慢不同时，测力计的示数相等。由此得到的结论是 滑动摩擦力大小与运动快慢无关（或接触面相同，压力相等，滑动摩擦力大小与运动快慢无关）
【解答】解：（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由二力平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）由图示三次实验可知，在实验甲中，物体间的压力最小，接触面粗糙程度最小，测力计的示数最小，可知滑动摩擦力最小。
（3）由图乙、丙所示实验可知，物体间的压力相等而接触面的粗糙程度不同，乙、丙所示实验可以探究滑动摩擦力大小与接触面粗糙程度的关系。
（4）①木板B放在水平桌面上，木块A放在木板B上，弹簧测力计一端固定，一端挂在木块A上，拉动木板B，木块A稳定时，读取测力计的示数，此时木块A受到木板B的滑动摩擦力大小与弹簧测力计示数相等，二力平衡，即读取测力计的示数是为了测量木块A受到木板B的滑动摩擦力大小，故D正确。
故选：D；
②拉动木板B的快慢虽然不同，但木块A前后两次受到的拉力和摩擦力都是一对平衡力。由于木块A对木板B的压力不变，接触面的粗糙程度不变，所以木块受到的摩擦力不变。
故可得滑动摩擦力大小与运动快慢无关（或接触面相同，压力相等，滑动摩擦力大小与运动快慢无关）。
故答案为：（1）必须；等于；（2）甲；（3）接触面粗糙程度；（4）①D；②滑动摩擦力大小与运动快慢无关（或接触面相同，压力相等，滑动摩擦力大小与运动快慢无关）。
27．（6分）学习物体质量和物质密度时大家都做过以下两实验：
实验一：探究同种物质的质量与体积的关系。某小组选用了体积为10cm3、20cm3、30cm3的三个铝块和托盘天平进行实验。
（1）如图甲中a、b、c为用天平测量铝块1（体积为10cm3）质量过程中的几个情境，合理的顺序是 acb （填字母）；图（c）中应将平衡螺母向 左 （选填“左”或“右”）移。此铝块的质量记录在下表中。他接下来继续测量了铝块2和铝块3的质量并完成了下表格的记录。
铝块
m/g
V/cm3
1
27
10
2
54
20
3
81
30
（2）用描点法在图乙坐标系中画出铝块的m﹣V图像。
（3）分析图像，得出探究结论： 同种物质，质量和体积成正比 。
（4）为了使该探究结论更具有普遍性，还应该怎么做？ 换用其它不同物质进行多次实验 。
实验二：测量金属螺母的密度：实验过程如下：
（1）用调节好的天平测量金属螺母的质量，天平平衡时所用砝码和游码在标尺上的位置如图丙所示，则金属螺母质量为 63.2 g。
（2）将用细线系住的金属螺母放入装有30mL水的量筒内，量筒内水面如图丙所示，则金属螺母的体积为 8 cm3。
（3）金属螺母的密度为 6.32×103 kg/m3。
（4）在（1）中调节天平时，没有将游码移到零刻度线就将天平调节平衡，这使测得的金属螺母质量 偏大 （选填“偏大”、“偏小”或“不变”，下同），测得的金属螺母密度 偏大 。
（5）若先测螺母的体积，再测螺母的质量，那么用这种方法测得的密度与真实值相比会 偏大 （选填“偏大”、“偏小”或“不变”），原因是 测出螺母质量偏大 。
【解答】解：
实验一：
（1）根据天平的正确使用可知，正确顺序为：
（a）把天平放在水平台上，游码移到标尺左端的零刻度；
（c）调节天平的平衡螺母使天平的横梁平衡；
（b）铝块放在天平的左盘，砝码放在天平的右盘，加减砝码和移动游码使天平的横梁重新平衡；
合理的顺序是：（a）（c）（b）；
图（c）中指针右偏将平衡螺母向左调节；
（2）用横坐标表示体积，纵坐标表示质量，铝块的m﹣V图像如下图所示：
（3）分析图像可以得出同种物质，质量和体积成正比；
（4）为在实验过程中，换用其它不同物质进行多次实验找出普遍规律；
实验二：
（1）由图丙左图可知，金属螺母的质量是m＝50g+10g+3.2g＝63.2g。
（2）由图丙右图可知，金属螺母的体积V＝40ml﹣30ml＝10ml＝10cm3，
（3）金属螺母的密度是ρ＝＝＝6.32g/cm3＝6.32×103kg/m3；
（4）在（1）中调节天平时，没有将游码移到零刻度线就将天平调节平衡，这使测得的金属螺母质量偏大，根据ρ＝测得的金属螺母密度偏大。
（5）先测体积，再测质量时金属块上粘有水，使得测量的质量偏大，根据密度公式可知，测得金属块的密度值将会偏大。
故答案为：实验一（1）acb；左；（2）见上图； （3）同种物质，质量和体积成正比；（4）换用其它不同物质进行多次实验；
实验二（1）63.2；（2）8；（3）6.32×103；（4）偏大；偏大；（5）偏大；测出螺母质量偏大。
28．（8分）在做测定“小灯泡的额定功率”实验时，器材有：电压为4.5V的干电池，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器，电压表、电流表、开关和导线，如图甲是没有连接完的实物电路。
（1）请你用笔画线代替导线，将图甲实物连接完整。
（2）连接好电器，在闭合开关前滑动变阻器的滑片应移到最 B 端 （选填“A”或“B”）。
（3）实验中通过移动滑片，使电压表示数为2.5V，电流表示数如图乙所示，可计算出小灯泡的功率是 0.75 W；
（4）完成上述实验后，在所有器材不变情况下，（电源电压为4.5V），设计出了一个测未定值电阻Rx的电流，如图丙所示，测量的实验步骤如下：
a．正确连接好电路，闭合开关，调节滑动变阻器使电压表示数为2V；
b．读出此时电流表示数为0.5A：
c．计算出待测电阻Rx为 12.5 Ω。
【解答】解：（1）要测量小灯泡功率，基本原理是P＝UI，所以需要将小灯泡与电流表、滑动变阻器串联，电压表与灯泡并联，且滑动变阻器一上一下的接入电路，如下图所示：
（2）为了保护电路，在闭合开关前，滑动变阻器是在阻值最大处，即B端；
（3）图中电流表的量程为0﹣0.6A，分度值为0.02A，示数0.3A，
小灯泡的额定功率为：P＝UI＝2.5V×0.3A＝0.75W；
（4）图丙小灯泡和Rx并联再和滑动变阻器串联，
根据串联电路电压的规律知：小灯泡和Rx两端的电压为：Ux＝U﹣U滑＝4.5V﹣2V＝2.5V，
此时小灯泡两端的电压为额定电压，小灯泡的电流也为额定电流，为0.3A，
根据并联电路电流的规律知，待测电阻Rx的电流为：Ix＝I′﹣I＝0.5A﹣0.3A＝0.2A，
待测电阻：Rx＝＝＝12.5Ω。
故答案为：（1）见上图；（2）B；（3）0.75；（4）12.5。
六．计算题（共3小题，满分22分）
29．（6分）我们在超市购物时，常常使用购物车，已知购物车的质量为10kg，小明用10N的水平推力推着购物车沿水平地面运动了4m，用时4s，求：
（1）小明推购物车的速度是多大？
（2）推力所做的功；
（3）推力的功率。
【解答】解：（1）已知购物车沿水平方向移动距离s＝4m，所用时间t＝4s，则小明推购物车的速度：
v＝＝＝1m/s；
（2）推力所做的功：
W＝Fs＝10N×4m＝40J；
（3）推力的功率：
P＝＝＝10W。
答：（1）小明推购物车的速度是1m/s；
（2）推力所做的功为40J；
（3）推力的功率为10W。
30．（7分）如图甲所示电路，电源电压及灯泡L的电阻均不变，滑动变阻器的最大阻值为R1＝10Ω．当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的指针恰好指到同一位置，如图乙所示；当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表A1的示数为0.4A，求：
（1）电源电压；
（2）R2的电阻；
（3）整个电路消耗的最小电功率。
【解答】解：
（1）由电路图知，S1、S2均闭合，滑片P滑到b端时，R2短路，灯L与变阻器R1并联。
A1测量干路电流，电流表A2测量通过灯泡L的电流，
由并联电路电流特点知，A1示数应大于A2的示数，而A1、A2的指针恰好指到同一位置，所以A1使用的是0﹣3A量程，A2使用的是0﹣0.6A量程，
由图乙可知：I＝1A，IL＝0.2A，
所以：I1＝I﹣IL＝1A﹣0.2A＝0.8A，
由I＝可得电源电压：
U＝I1R1＝0.8A×10Ω＝8V；
（2）由电路图知，S1、S2均断开，滑片P置于滑动变阻器的中点时，R2与Rap串联，
由I＝可得电路总电阻：
R总＝＝＝20Ω，
由串联电路特点知，R2的阻值：
R2＝R总﹣R1＝20Ω﹣×10Ω＝15Ω；
（3）由P＝可知：U一定，当R总最大时，电路功率P最小，
所以当S1、S2均断开且滑片P滑到b端时，R1与R2串联，此时R总最大，
R最大＝R1+R2＝10Ω+15Ω＝25Ω，
电路消耗的最小功率：
P最小＝＝＝2.56W。
答：（1）电源电压为8V；
（2）R2的电阻为15Ω；
（3）整个电路消耗的最小电功率为2.56W。
31．（9分）如图，轩轩将一块体积为280cm3的圆柱形铜块甲放在水平桌面上，再将一个装有8cm深度液体的薄壁容器乙（容器重力不计，容器的下面部分为正方体）放置在甲旁边，已知乙容器高度大于甲的高度，现将甲沿水平方向切去一定高度并将切去的部分缓缓放入乙容器中，得到乙容器中液体对容器底部的压强p和甲切去的高度Δh之间的关系图象如图丙所示（为方便计算，铜的密度取9×103kg/m3）。求：
（1）乙容器中液体密度为多少kg/m3？
（2）铜块甲的底面积为多少cm2？
（3）将甲全部放入容器乙中，待液面稳定后，容器乙对桌面的压强？
【解答】解：（1）由图可知，容器乙装有h＝8cm深度液体时，液体对容器底部产生的压强为p＝800Pa，
由p＝ρgh可知，液体的密度为：ρ＝＝＝1.0×103kg/m3；
（2）由图丙可知，当甲切高度为Δh＝10cm时，液体对容器底的压强p'＝1000Pa，
由p＝ρgh可知，液体的深度为：h'＝＝＝0.1m，
当液体深度大于0.1m时，图像达到拐点，说明此时容器下面部分正方体的边长为a＝0.1m，而此时甲切高度为Δh＝10cm＝0.1m，
根据体积相等，可得：a3＝a2h+S甲Δh，
即：（0.1m）3＝（0.1m）2×0.08m+S甲×0.1m，
解得：S甲＝2×10﹣3m2＝20cm2；
（3）圆柱形铜块甲的高度为：h甲＝＝＝14cm，
由乙图可知，当甲沿水平方向切去高度为Δh'＝11.25cm＝0.1125m，并放入容器中时，液体对容器底部的压强再次出现拐点，且液体对容器底的压强不再发生变化，说明此时液面已上升到容器口，如图所示：
铜块甲再浸入时，液体就会溢出，乙容器的高度大于甲的高度，且甲的密度大于液体的密度，甲全部放入容器乙中，液面稳定后，甲在液体中沉底，则溢出液体的体积为：
V溢＝S甲h露＝20cm2×（14cm﹣11.25cm）＝55cm3＝5.5×10﹣5m3，
则溢出液体的重力为：
G溢＝ρgV溢＝1.0×103kg/m3×10N/kg×5.5×10﹣5m3＝0.55N，
原来容器内液体的重力为：
G液＝ρa2hg＝1.0×103kg/m3×（0.1m）2×0.08m×10N/kg＝8N，
将甲全部放入容器乙中，待液面稳定后，容器内剩余液体的重力为：
G剩＝G液﹣G溢＝8N﹣0.55N＝7.45N，
铜块甲的重力为：
G甲＝ρ甲V甲g＝9×103kg/m3×280×10﹣6m3×10N/kg＝25.2N，
所以乙对桌面的压力为：
F＝G甲+G剩＝25.2N+7.45N＝32.65N，
容器乙对桌面的压强为：
p“＝＝＝3265Pa。
答：（1）乙容器中液体密度为1.0×103kg/m3；
（2）铜块甲的底面积为20cm2；
（3）将甲全部放入容器乙中，待液面稳定后，容器乙对桌面的压强为3265Pa。
2023年福建省中考物理押题冲刺卷
一．选择题（共14小题，满分28分，每小题2分）
1．（2分）超导体若能应用到社会生活中，会给人类带来很大的好处。各国科学家一直在努力寻找能够在常温下工作的超导材料。假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途（ ）
A．制造电炉中的电热丝 B．制造远距离输电线
C．制造电脑存储芯片 D．制造灯泡中的灯丝
2．（2分）使用下列哪种能源对环境污染最小（ ）
A．煤 B．石油 C．天然气 D．太阳能
3．（2分）3月15日，一段国外返京梁女士拒不隔离的视频引发热议，据悉当事人已被外企辞退处理。她外出跑步不戴口罩，面对社会防疫人员的劝告，不但不听，还大喊“救命”。大喊是指声音的哪一特性（ ）
A．音调 B．音色 C．响度 D．不确定
4．（2分）如图为歼15飞机从“山东舰”航母起飞时的照片。起飞时，驾驶员认为自己是静止的，他所选的参照物是（ ）
A．辽阔的海面 B．自己驾驶的歼15飞机
C．“山东舰”航母 D．航母上的工作人员
5．（2分）下列各工具，在正常使用时属于费力杠杆的（ ）
A．钢丝钳 B．镊子
C．瓶起子 D．独轮车
6．（2分）放在水平桌面上的重为10N的木块，当受到水平向右、大小为6N的力作用时，它做匀速直线运动。若要使木块向左水平匀速运动，则向左的水平拉力大小为（ ）
A．4N B．6N C．12N D．16N
7．（2分）下列实例中与“水的比热容较大”这一特性无关的是（ ）
A．用循环水冷却汽车发动机
B．夏天在房间内洒水降温
C．让热水流过散热器供暖
D．沿海地区昼夜温差较小
8．（2分）如图，一束光与镜面成30°角入射，以垂直镜面的直线为轴绕O点转动平面镜，使反射光线跟入射光线恰好垂直，则镜面应（ ）
A．顺时针转动30° B．逆时针转动30°
C．顺时针转动15° D．逆时针转动15°
9．（2分）寒冷的冬天，戴眼镜的小枫同学发现戴上口罩后眼镜更容易起“雾”，口罩内侧也更容易变湿。下列说法中错误的是（ ）
A．口罩内侧变湿是因为水蒸气遇冷液化
B．从室内到室外，眼镜起“雾”是因为室外水蒸气液化形成的
C．从室外到室内，眼镜起“雾”是因为室内水蒸气液化形成的
D．一段时间后眼镜上的“雾”消失是因为发生了汽化现象
10．（2分）如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁。如果丙带正电，则下列说法正确的是（ ）
A．甲带正电，乙带负电，丁带负电
B．甲带正电，乙带正电，丁带负电
C．甲带正电，乙带正电，丁带正电
D．甲带负电，乙带负电，丁带正电
11．（2分）世界上最大的全透型载客潜水器，“寰岛蛟龙1”在海南下水，如图所示，潜水器可搭载九名乘客缓慢下潜至水面下一定深度悬停，待乘客观光一段时间后再缓慢上浮至水面，下列说法正确的是（ ）
A．潜水器未露出水面前，上浮过程中受到的浮力逐渐变大
B．潜水器未露出水面前，下潜过程中受到的浮力逐渐变小
C．需要下潜时，潜水器要增加自身重力
D．潜水器在下潜过程中，水对潜水器顶部的压强变小
12．（2分）质量相等、初温相同的铝块与铜块，吸收了相同的热量后（c铝＞c铜），当两者相互接触时，下列说法正确的是（ ）
A．热能是从铜块向铝块传递
B．热能是从铝块向铜块传递
C．铝与铜上升的温度相同
D．条件不足，不能比较
13．（2分）如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0﹣3V，定值电阻R1的规格为“10Ω 0.5A“，滑动变阻器R2的规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法中（ ）
①变阻器R2接入电路的阻值允许变化范围为10～20Ω
②电流表示数允许的变化范围为0.2A～0.5A
③电路消耗总功率允许的变化范围为1.2W～1.8W
④电压表示数变化范围为1V～3V
A．只有①③正确 B．只有②④正确 C．只有①④正确 D．只有③④正确
14．（2分）压敏电阻的阻值会随所受压力的增大而减小。某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图所示，将压敏电阻平放在电梯内，其受压面朝上，在受压面上放一物体，电梯静止时电流表示数为I0；当电梯做四种不同的运动时，电流表的示数分别如图甲、乙、丙、丁所示。下列判断中错误的是（ ）
A．甲图表示电梯可能匀速下降
B．乙图表示电梯可能上升时速度变大
C．丙图表示电梯可能匀速上升
D．丁图表示电梯可能下降时速度变大
二．填空题（共6小题，满分12分，每小题2分）
15．（2分）在四川邛徕窑遗址中出土了一种唐朝时期的“省油灯”。这种省油灯的灯盏是铜质的，在灯盏下增加了一层夹层，又叫夹层灯（如图所示）．夹层留一小孔，可以从小孔向夹层中加水，灯点燃后，热会由灯盏通过 方式使油的内能增加，温度升高；油的温度太高，增加耗油量，在夹层中加水，可以降低油温，减慢油的 ，达到省油的目的。
16．（2分）在浅海中悬浮着悠闲自得的水母，有经验的渔民知道要想捕捉到水母，必须将捕捞工具放在看到的水母的下方，这是因为光的 现象，使我们看到水母的位置比实际位置浅。退潮后去赶海的渔民踩在泥沙上留下深深的脚印，这说明 。
17．（2分）一颗子弹以一定的速度水平射向静止的木块（如图甲），然后子弹和木块一起以某一速度开始向右摆动（如图乙）。整个过程中，子弹的动能 ，木块的动能 ，子弹和木块的内能之和 。（选填“增大”、“减小”或“不变”）
18．（2分）某同学把标有“8V 16W“的灯泡L1和“12V 36W”的灯泡L2串联在电路中，闭合开关后，其中一个灯泡能正常发光，另一个没有达到额定电压，由此可知电源电压为 V；若将这两个灯泡并联，为了保证安全，干路允许通过的对最大电流 A。
19．（2分）某电热水器工作时有“加热”和“保温”两种状态，内部的简化电路如图所示，通电后电磁铁把衔铁吸下，使B、C两个触点接通，工作电路进入 状态。
20．（2分）起重机吊着质量为4t的货物静止不动，受到绳子的拉力是 N，（g取10N/kg）当货物匀速下降时，它受到的拉力 重力。（选填“大于”、“等于”或“小于”）
三．作图题（共2小题，满分4分，每小题2分）
21．（2分）物体AB放在平面镜前，画出AB的像。
22．（2分）如图所示，一粗糙水平传送带始终以速度v匀速运动（顺时针），现将一物体轻放于传送带上，请画出物体刚放到传送带上时，物体所受重力及传送带对物体摩擦力的示意图。
四．简答题（共1小题，满分4分，每小题4分）
23．（4分）关于注射疫苗时的一些现象，请你用所学物理知识加以解释。
（1）为什么注射器的针头做得很尖？
（2）为什么向外拉活塞，瓶内药液就会被抽进针筒？
五．实验探究题（共5小题，满分30分，每小题6分）
24．（6分）小明在实验室探究冰熔化和水沸腾时温度的变化特点，根据测量结果画出相关图形，如图1所示。
（1）要完成这两个实验，都需要的测量仪器是 和 。
（2）水沸腾的温度计示数如图2所示，读数为 ，该示数是 段所对应的温度（选填“AB”或“DE”）。
（3）如图1（a）所示，OA段与BC段的倾斜程度不同，这是因为 。
25．（6分）用如图所示的装置做“探究凸透镜成像规律”实验。
（1）如图甲所示，凸透镜位置固定，当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个大小不变的光斑，则该透镜的焦距为 cm。
（2）小明用蜡烛代替小灯泡继续做实验，将蜡烛放在图乙所示位置，经调整后，则能在光屏一个倒立、 （选填“放大”、“等大”或“缩小”）的 像。（选填“实”或“虚”）
（3）若想使光屏上的烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向 （选填“左”或“右”）适当移动一段距离，再调整光屏的位置．蜡烛燃烧一段时间后会变短，则光屏上的像会向 移动。（选填“上”或“下”）
（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师的眼镜的镜片是 透镜，老师的视力缺陷是 。（选填“近视”或“远视”）
26．（4分）为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如下图所示的实验。
（1）实验过程中，弹簧测力计 （填“必须”或“不必”）沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小 （填“大于”“等于”或“小于”）弹簧测力计的示数。
（2）在甲、乙、丙三次实验中，滑动摩擦力最小的是 （填“甲”“乙”或“丙”）。
（3）比较乙、丙实验，是为了研究滑动摩擦力大小与 有关（填“压力”或“接触面粗糙程度”）。
（4）小明对实验装置进行了改动如右下图所示。木板B放在水平桌面上，木块A放在木板B上，弹簧测力计一端固定，一端挂在木块A上，拉动木板B，木块A稳定时，读取测力计的示数。
①读取测力计的示数，是为了测量。 （填序号）
A．木板B受到地面的滑动摩擦力大小
B．木板B受到木块A的滑动摩擦力大小
C．木块A受到地面的滑动摩擦力大小
D．木块A受到木板B的滑动摩擦力大小
②用相同的木板B和木块A，发现拉动木板B的快慢不同时，测力计的示数相等。由此得到的结论是
27．（6分）学习物体质量和物质密度时大家都做过以下两实验：
实验一：探究同种物质的质量与体积的关系。某小组选用了体积为10cm3、20cm3、30cm3的三个铝块和托盘天平进行实验。
（1）如图甲中a、b、c为用天平测量铝块1（体积为10cm3）质量过程中的几个情境，合理的顺序是 （填字母）；图（c）中应将平衡螺母向 （选填“左”或“右”）移。此铝块的质量记录在下表中。他接下来继续测量了铝块2和铝块3的质量并完成了下表格的记录。
铝块
m/g
V/cm3
1
27
10
2
54
20
3
81
30
（2）用描点法在图乙坐标系中画出铝块的m﹣V图像。
（3）分析图像，得出探究结论： 。
（4）为了使该探究结论更具有普遍性，还应该怎么做？ 。
实验二：测量金属螺母的密度：实验过程如下：
（1）用调节好的天平测量金属螺母的质量，天平平衡时所用砝码和游码在标尺上的位置如图丙所示，则金属螺母质量为 g。
（2）将用细线系住的金属螺母放入装有30mL水的量筒内，量筒内水面如图丙所示，则金属螺母的体积为 cm3。
（3）金属螺母的密度为 kg/m3。
（4）在（1）中调节天平时，没有将游码移到零刻度线就将天平调节平衡，这使测得的金属螺母质量 （选填“偏大”、“偏小”或“不变”，下同），测得的金属螺母密度 。
（5）若先测螺母的体积，再测螺母的质量，那么用这种方法测得的密度与真实值相比会 （选填“偏大”、“偏小”或“不变”），原因是 。
28．（8分）在做测定“小灯泡的额定功率”实验时，器材有：电压为4.5V的干电池，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器，电压表、电流表、开关和导线，如图甲是没有连接完的实物电路。
（1）请你用笔画线代替导线，将图甲实物连接完整。
（2）连接好电器，在闭合开关前滑动变阻器的滑片应移到最 端 （选填“A”或“B”）。
（3）实验中通过移动滑片，使电压表示数为2.5V，电流表示数如图乙所示，可计算出小灯泡的功率是 W；
（4）完成上述实验后，在所有器材不变情况下，（电源电压为4.5V），设计出了一个测未定值电阻Rx的电流，如图丙所示，测量的实验步骤如下：
a．正确连接好电路，闭合开关，调节滑动变阻器使电压表示数为2V；
b．读出此时电流表示数为0.5A：
c．计算出待测电阻Rx为 Ω。
六．计算题（共3小题，满分22分）
29．（6分）我们在超市购物时，常常使用购物车，已知购物车的质量为10kg，小明用10N的水平推力推着购物车沿水平地面运动了4m，用时4s，求：
（1）小明推购物车的速度是多大？
（2）推力所做的功；
（3）推力的功率。
30．（7分）如图甲所示电路，电源电压及灯泡L的电阻均不变，滑动变阻器的最大阻值为R1＝10Ω．当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的指针恰好指到同一位置，如图乙所示；当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表A1的示数为0.4A，求：
（1）电源电压；
（2）R2的电阻；
（3）整个电路消耗的最小电功率。
31．（9分）如图，轩轩将一块体积为280cm3的圆柱形铜块甲放在水平桌面上，再将一个装有8cm深度液体的薄壁容器乙（容器重力不计，容器的下面部分为正方体）放置在甲旁边，已知乙容器高度大于甲的高度，现将甲沿水平方向切去一定高度并将切去的部分缓缓放入乙容器中，得到乙容器中液体对容器底部的压强p和甲切去的高度Δh之间的关系图象如图丙所示（为方便计算，铜的密度取9×103kg/m3）。求：
（1）乙容器中液体密度为多少kg/m3？
（2）铜块甲的底面积为多少cm2？
（3）将甲全部放入容器乙中，待液面稳定后，容器乙对桌面的压强？
2023年福建省中考物理押题冲刺卷
参考答案与试题解析
一．选择题（共14小题，满分28分，每小题2分）
1．（2分）超导体若能应用到社会生活中，会给人类带来很大的好处。各国科学家一直在努力寻找能够在常温下工作的超导材料。假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途（ ）
A．制造电炉中的电热丝 B．制造远距离输电线
C．制造电脑存储芯片 D．制造灯泡中的灯丝
【解答】解：A、电炉丝需要将电能转化为内能，电阻为0无法将电能转化为内能，故A错误；
B、用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B正确；
C、制造电脑存储芯片的主要材料是半导体，故C错误。
D、灯丝是利用电流的热效应工作的，电阻为0无法将电能转化为内能，故D错误。
故选：B。
2．（2分）使用下列哪种能源对环境污染最小（ ）
A．煤 B．石油 C．天然气 D．太阳能
【解答】解：
A、煤燃烧时生成一氧化碳、二氧化硫、二氧化氮等物质，对环境污染不是最小；
B、石油燃烧会产生碳氢化合物、氮的氧化物等，能污染环境，对环境污染不是最小；
C、天然气的主要成分是碳，燃烧时可能产生一氧化碳、含碳颗粒等烟尘，对环境污染不是最小；
D、太阳能是清洁能源，对环境无污染，对环境污染最小。
故选：D。
3．（2分）3月15日，一段国外返京梁女士拒不隔离的视频引发热议，据悉当事人已被外企辞退处理。她外出跑步不戴口罩，面对社会防疫人员的劝告，不但不听，还大喊“救命”。大喊是指声音的哪一特性（ ）
A．音调 B．音色 C．响度 D．不确定
【解答】解：大喊是指声音大，说明声音的响度大。
故选：C。
4．（2分）如图为歼15飞机从“山东舰”航母起飞时的照片。起飞时，驾驶员认为自己是静止的，他所选的参照物是（ ）
A．辽阔的海面 B．自己驾驶的歼15飞机
C．“山东舰”航母 D．航母上的工作人员
【解答】解：歼15飞机从“山东舰”航母上起飞时，飞机驾驶员和歼15飞机之间的相对位置没有发生改变，飞行员与海面、“山东舰”航母以及“山东舰”航母上的工作人员之间都有位置变化；所以飞行员认为自己是静止的，也就是说他以自己驾驶的歼15飞机为参照物。
故选：B。
5．（2分）下列各工具，在正常使用时属于费力杠杆的（ ）
A．钢丝钳 B．镊子
C．瓶起子 D．独轮车
【解答】解：A、用钢丝钳剪铁丝的过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故B正确；
C、瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；
D、独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误。
故选：B。
6．（2分）放在水平桌面上的重为10N的木块，当受到水平向右、大小为6N的力作用时，它做匀速直线运动。若要使木块向左水平匀速运动，则向左的水平拉力大小为（ ）
A．4N B．6N C．12N D．16N
【解答】解：当木块受到水平向右、大小为6N的力作用时，它做匀速直线运动，木块在水平方向上只受到水平向右的拉力和水平向左的滑动摩擦力作用，这两个力是一对平衡力，其大小相等，所以滑动摩擦力f＝F右＝6N；
对木块施加一个水平向左的拉力F左，因木块对水平面的压力大小和接触面的粗糙程度均不变，所以木块受到滑动摩擦力的大小不变，此时木块向左做匀速直线运动，由二力平衡条件可知F左＝f＝6N，故B正确。
故选：B。
7．（2分）下列实例中与“水的比热容较大”这一特性无关的是（ ）
A．用循环水冷却汽车发动机
B．夏天在房间内洒水降温
C．让热水流过散热器供暖
D．沿海地区昼夜温差较小
【解答】解：
A、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，故A不符合题意；
B、炎热的夏天，在室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，使人感到凉爽，不是利用水的比热容大的特点，故B符合题意；
C、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以让流动的热水流过散热器取暖，故C不符合题意；
D、因为水的比热容大于沙石的比热容，相同质量的水和砂石吸收或放出相同的热量，水的温度升高或降低的温度少，所以沿海地区昼夜温差比内陆地区小，故不符合题意。
故选：B。
8．（2分）如图，一束光与镜面成30°角入射，以垂直镜面的直线为轴绕O点转动平面镜，使反射光线跟入射光线恰好垂直，则镜面应（ ）
A．顺时针转动30° B．逆时针转动30°
C．顺时针转动15° D．逆时针转动15°
【解答】解：当入射光线与平面镜成30°时，入射光线与法线的夹角是90°﹣30°＝60°，反射角等于入射角等于60°，反射光线和入射光线的夹角为120°，若以垂直纸面的直线为轴绕O点转动平面镜，使反射光线跟入射光线恰好垂直，即入射角和反射角都为45°，则入射角减小15°，因为入射光线位置不变，所以法线会逆时针转动了15°，镜面也逆时针转动15°，故D正确。
故选：D。
9．（2分）寒冷的冬天，戴眼镜的小枫同学发现戴上口罩后眼镜更容易起“雾”，口罩内侧也更容易变湿。下列说法中错误的是（ ）
A．口罩内侧变湿是因为水蒸气遇冷液化
B．从室内到室外，眼镜起“雾”是因为室外水蒸气液化形成的
C．从室外到室内，眼镜起“雾”是因为室内水蒸气液化形成的
D．一段时间后眼镜上的“雾”消失是因为发生了汽化现象
【解答】解：A、口中呼出的气流中的水蒸气温度较高，遇到温度较低的口罩发生液化变成水，所以口罩内侧变湿。故A正确；
B、室内温度较高，从室内到室外，口中呼出温度较高的气流中的水蒸气在眼镜表面发生液化，所以眼镜起“雾”。故B错误；
C、室外温度较低，从室外到室内，室内空气中温度较高的水蒸气遇到温度较低的眼镜液化成为小水滴，所以眼镜起“雾”。故C正确；
D、“雾”消失是小水滴汽化成为水蒸气的过程。故D正确。
故选：B。
10．（2分）如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁。如果丙带正电，则下列说法正确的是（ ）
A．甲带正电，乙带负电，丁带负电
B．甲带正电，乙带正电，丁带负电
C．甲带正电，乙带正电，丁带正电
D．甲带负电，乙带负电，丁带正电
【解答】解：已知丙带正电，甲排斥丙，则根据同种电荷相互排斥可知：甲、丙带同种电荷，即：甲带正电；
甲吸引乙，则根据异种电荷相互吸引可知：甲、乙带异种电荷，即：乙带负电；
丙吸引丁，则根据异种电荷相互吸引可知：丙、丁带异种电荷，即：丁带负电。
可见，A正确、BCD错。
故选：A。
11．（2分）世界上最大的全透型载客潜水器，“寰岛蛟龙1”在海南下水，如图所示，潜水器可搭载九名乘客缓慢下潜至水面下一定深度悬停，待乘客观光一段时间后再缓慢上浮至水面，下列说法正确的是（ ）
A．潜水器未露出水面前，上浮过程中受到的浮力逐渐变大
B．潜水器未露出水面前，下潜过程中受到的浮力逐渐变小
C．需要下潜时，潜水器要增加自身重力
D．潜水器在下潜过程中，水对潜水器顶部的压强变小
【解答】解：A、潜水器在上浮至露出水面之前，海水的密度不变，排开海水的体积不变，根据F浮＝ρ液gV排可知，受到的浮力不变，故A错误；
B、潜水器未露出水面前，下潜过程中，海水的密度不变，排开海水的体积不变，根据F浮＝ρ液gV排可知，受到的浮力不变，故B错误；
C、潜水器靠自身水舱的吸水和排水，来改变自身的重力，从而改变重力与浮力的大小关系，实现上浮和下沉的，因此需要下潜时，潜水器要增加自身重力，故C正确；
D、潜水器在下潜过程中，海水的密度不变，但深度h不断增大，根据p＝ρgh可知，水对潜水器顶部的压强变大，故D错误。
故选：C。
12．（2分）质量相等、初温相同的铝块与铜块，吸收了相同的热量后（c铝＞c铜），当两者相互接触时，下列说法正确的是（ ）
A．热能是从铜块向铝块传递
B．热能是从铝块向铜块传递
C．铝与铜上升的温度相同
D．条件不足，不能比较
【解答】解：由Q吸＝cmΔt可知，相同质量和初温的铝块和铜块，吸收的热量相同，由于c铜＜c铝，所以铝块升高的温度小，铜块升高的温度大，则铜块的末温高于铝块的末温，故相互接触后，热量由铜块传递给铝块，故A正确。
故选：A。
13．（2分）如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0﹣3V，定值电阻R1的规格为“10Ω 0.5A“，滑动变阻器R2的规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法中（ ）
①变阻器R2接入电路的阻值允许变化范围为10～20Ω
②电流表示数允许的变化范围为0.2A～0.5A
③电路消耗总功率允许的变化范围为1.2W～1.8W
④电压表示数变化范围为1V～3V
A．只有①③正确 B．只有②④正确 C．只有①④正确 D．只有③④正确
【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）已知电压表的量程为0﹣3V，当电压表的示数U1＝3V时，电路中的电流，
I＝＝＝0.3A，
因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，
所以，电路中的最大电流I大＝0.3A，此时滑动变阻器接入电路中的电阻最小，电路的总功率最大，
根据I＝可得，此时电路中的总电阻：
R总小＝＝＝20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R2小＝R总小﹣R1＝20Ω﹣10Ω＝10Ω；
电路的最大总功率：
P大＝UI大＝6V×0.3A＝1.8W；
（2）由于滑动变阻器R2的规格为“20Ω 1A”，当滑动变阻器接入电路中的电阻最大为20Ω时，电路中的电流最小，电压表的示数最小，电路消耗的总功率最小，
则滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，故①正确；
所以，电路中的最小电流：
I小＝＝＝0.2A，
则电流表示数允许的变化范围为0.2A～0.3A，故②错误；
电压表的最小示数：
U1＝I小R1＝0.2A×10Ω＝2V，
则电压表示数允许的变化范围为2V～3V，故④错误；
电路消耗的最小功率：
P小＝UI小＝6V×0.2A＝1.2W，
则电路消耗总电功率允许的变化范围为1.2W～1.8W，故③正确；
综上可知，只有①和③正确。
故选：A。
14．（2分）压敏电阻的阻值会随所受压力的增大而减小。某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图所示，将压敏电阻平放在电梯内，其受压面朝上，在受压面上放一物体，电梯静止时电流表示数为I0；当电梯做四种不同的运动时，电流表的示数分别如图甲、乙、丙、丁所示。下列判断中错误的是（ ）
A．甲图表示电梯可能匀速下降
B．乙图表示电梯可能上升时速度变大
C．丙图表示电梯可能匀速上升
D．丁图表示电梯可能下降时速度变大
【解答】解：
A．由图甲可知，电路中电流的大小I0不变，则压敏电阻的阻值不变，压敏电阻受到的压力不变，则电梯可能匀速下降，故A正确；
B．由图乙可知，电路中的电流均匀增大，压敏电阻的阻值是减小的，则压力增大，电梯可能做加速度变化的加速上升运动，故B正确；
C．由图丙可知，电路中的电流为静止时的两倍，而且不变，由欧姆定律知压敏电阻的阻值减小且不变，则压力增大且不变，电梯可能做匀加速上升运动，故C错误；
D．由图丁可知，电路中的电流均匀减小，其电阻是增大的，则压力变小，电梯可能做下降的加速运动，故D正确。
故选：C。
二．填空题（共6小题，满分12分，每小题2分）
15．（2分）在四川邛徕窑遗址中出土了一种唐朝时期的“省油灯”。这种省油灯的灯盏是铜质的，在灯盏下增加了一层夹层，又叫夹层灯（如图所示）．夹层留一小孔，可以从小孔向夹层中加水，灯点燃后，热会由灯盏通过 热传递 方式使油的内能增加，温度升高；油的温度太高，增加耗油量，在夹层中加水，可以降低油温，减慢油的 蒸发 ，达到省油的目的。
【解答】解：
灯点燃后会加热灯盏，灯盏的热量会通过热传递的方式转移给油，使油的内能增大，温度升高，加快油的蒸发，容易耗油；
如果在夹层中加水，因为水的比热容较大，可以吸收更多的热量，使油的温度升高的较慢些，减少油的蒸发，所以相对耗油量就少些。
故答案为：热传递；蒸发。
16．（2分）在浅海中悬浮着悠闲自得的水母，有经验的渔民知道要想捕捉到水母，必须将捕捞工具放在看到的水母的下方，这是因为光的 折射 现象，使我们看到水母的位置比实际位置浅。退潮后去赶海的渔民踩在泥沙上留下深深的脚印，这说明 力可以改变物体的形状 。
【解答】解：渔民在捕捞水母时，看到水中的水母是由于光的折射形成的水母的虚像，比水母的实际位置浅，所以渔民捕捞时要瞄准像的下方；
退潮后去赶海的渔民踩在泥沙上留下深深的脚印，这说明力可以改变物体的形状。
故答案为：折射；力可以改变物体的形状。
17．（2分）一颗子弹以一定的速度水平射向静止的木块（如图甲），然后子弹和木块一起以某一速度开始向右摆动（如图乙）。整个过程中，子弹的动能 减小 ，木块的动能 增大 ，子弹和木块的内能之和 增大 。（选填“增大”、“减小”或“不变”）
【解答】解：当子弹和木块一起以某一速度开始向右摆动时，子弹的速度变小，动能减小；木块的速度变大，动能变大；子弹与木块发生撞击，子弹对木块做功，子弹和木块的内能都会增大，所以其内能之和增大。
故答案为：减小；增大；增大。
18．（2分）某同学把标有“8V 16W“的灯泡L1和“12V 36W”的灯泡L2串联在电路中，闭合开关后，其中一个灯泡能正常发光，另一个没有达到额定电压，由此可知电源电压为 16 V；若将这两个灯泡并联，为了保证安全，干路允许通过的对最大电流 4 A。
【解答】解：（1）由P＝可得，两灯泡的电阻分别为：
R1＝＝＝4Ω，R2＝＝＝4Ω，
根据串联电路电阻的分压特点可知，两只灯泡电阻相同时，分得的电压相等；
所以L1正常发光，U1＝8V，
L2没有到达额定功率，U2＝U1＝8V，（电阻相同，分得的电压相同）
串联电路中总电压等于各分电压之和，
所以电源电压U＝U1+U2＝8V+8V＝16V；
（2）因并联电路中各支路两端的电压相等，
所以，若将两只电阻并联时，电路两端允许所加的最大电压U′＝8V，
此时R1支路的电流I1＝＝＝2A，
通过R2支路的电流I2＝＝＝2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路允许通过的最大电流：
I′＝I1+I2＝2A+2A＝4A。
故答案为：16； 4。
19．（2分）某电热水器工作时有“加热”和“保温”两种状态，内部的简化电路如图所示，通电后电磁铁把衔铁吸下，使B、C两个触点接通，工作电路进入 保温 状态。
【解答】解：由图中的工作电路可知，A、B两触点接通时，电路为只有R2的简单电路，B、C两触点接通时，电路为R1、R2的串联电路，
串联电路总电阻等于各部分电阻之和，由P＝可知当A、B两触点接通时，电阻最小，电功率最大，因此工作电路进入加热状态；当B、C两触点接通时，电阻最大，电功率最小，因此工作电路进入保温状态。
故答案为：保温。
20．（2分）起重机吊着质量为4t的货物静止不动，受到绳子的拉力是 4×104 N，（g取10N/kg）当货物匀速下降时，它受到的拉力 等于 重力。（选填“大于”、“等于”或“小于”）
【解答】解：货物受到的重力：G＝mg＝4×103kg×10N/kg＝4×104N；
当货物在空中静止时，受到的拉力和重力是一对平衡力，所以拉力等于重力，等于4×104N；
因货物匀速下降时，货物受到的拉力和重力仍是一对平衡力，所以拉力仍等于重力，仍为4×104N。
故答案为：4×104；等于。
三．作图题（共2小题，满分4分，每小题2分）
21．（2分）物体AB放在平面镜前，画出AB的像。
【解答】解：由平面镜成像，像物关于平面镜对称，分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体AB在平面镜中成的像。如图所示：
22．（2分）如图所示，一粗糙水平传送带始终以速度v匀速运动（顺时针），现将一物体轻放于传送带上，请画出物体刚放到传送带上时，物体所受重力及传送带对物体摩擦力的示意图。
【解答】解：物体受到的重力方向竖直向下，作用点在物体重心上；
由题知，传送带始终以速度v匀速运动（顺时针），当物体刚轻放在该传送带上时，物体相对于传送带有向左的运动趋势，所以物体受到传送带对它水平向右的摩擦力f；
从物体的重心，沿竖直向下和水平向右的方向画有向线段，分别用G和f表示，如图所示：
四．简答题（共1小题，满分4分，每小题4分）
23．（4分）关于注射疫苗时的一些现象，请你用所学物理知识加以解释。
（1）为什么注射器的针头做得很尖？
（2）为什么向外拉活塞，瓶内药液就会被抽进针筒？
【解答】答：（1）注射器的针头很尖，是在压力一定时，通过减小受力面积来增大压强；
（2）将注射器的活塞推下时，将针筒内的空气排出，再向上提起活塞时，针筒内的体积增大，管内气压减小，药液在外界大气压的作用下被压入针筒内。
五．实验探究题（共5小题，满分30分，每小题6分）
24．（6分）小明在实验室探究冰熔化和水沸腾时温度的变化特点，根据测量结果画出相关图形，如图1所示。
（1）要完成这两个实验，都需要的测量仪器是 秒表 和 温度计 。
（2）水沸腾的温度计示数如图2所示，读数为 98℃ ，该示数是 DE 段所对应的温度（选填“AB”或“DE”）。
（3）如图1（a）所示，OA段与BC段的倾斜程度不同，这是因为 冰的比热容比水的比热容小 。
【解答】解：
（1）由于晶体熔化和水沸腾这两个实验，都需要对冰和水进行加热，需要用温度计测量温度的变化，同时还需要用秒表来记录时间；
（2）此时温度计的分度值是1℃，所以此时的示数是98℃，故则此时水的沸点是98℃；对比a、b两图可知，a图是冰的熔化图象，AB段所对应的温度是冰的熔点，b图是水的沸腾图象，DE段所对应的温度是水的沸点；
（3）由图象可以看出，升高相同的温度，冰比水用的时间短，所以冰比水吸热升温快，原因是冰的比热容比水的比热容小。
故答案为：（1）秒表；温度计；（2）98℃；DE；（3）冰的比热容比水的比热容小。
25．（6分）用如图所示的装置做“探究凸透镜成像规律”实验。
（1）如图甲所示，凸透镜位置固定，当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个大小不变的光斑，则该透镜的焦距为 10.0 cm。
（2）小明用蜡烛代替小灯泡继续做实验，将蜡烛放在图乙所示位置，经调整后，则能在光屏一个倒立、 放大 （选填“放大”、“等大”或“缩小”）的 实 像。（选填“实”或“虚”）
（3）若想使光屏上的烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向 右 （选填“左”或“右”）适当移动一段距离，再调整光屏的位置．蜡烛燃烧一段时间后会变短，则光屏上的像会向 上 移动。（选填“上”或“下”）
（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师的眼镜的镜片是 凹 透镜，老师的视力缺陷是 近视 。（选填“近视”或“远视”）
【解答】解：（1）当发光的小灯泡放在40cm刻度线位置时，光屏发现光屏上始终能呈现一个大小不变的光斑，从焦点发出的光经凸透镜折射后变为平行光，则该透镜的焦距约为50.0cm−40.0cm＝10.0cm；
（2）由图乙可知，蜡烛与凸透镜的距离为50.0cm−35.0cm＝15.0cm，凸透镜的焦距为f＝10.0cm，故2f＞u＞f，由凸透镜成像规律可知，成倒立、放大的实像；
（3）凸透镜成实像时，物距变小，像距变大，像变大，因此若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向右适当移动一段距离，同时将光屏向右移动适当距离；蜡烛随着燃烧而变短，根据光线过光心不改变方向，像向上移动，要使像成在光屏的中央位置，光屏向上移动；
（4）将物理老师的眼镜靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发观清晰的像，说明物理老师所戴眼镜的镜片，对光线起了发散作用，则为凹透镜；老师的视力缺陷是 近视。
故答案为：（1）10.0；（2）放大；实；（3）右；上；（4）凹；近视。
26．（4分）为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如下图所示的实验。
（1）实验过程中，弹簧测力计 必须 （填“必须”或“不必”）沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小 等于 （填“大于”“等于”或“小于”）弹簧测力计的示数。
（2）在甲、乙、丙三次实验中，滑动摩擦力最小的是 甲 （填“甲”“乙”或“丙”）。
（3）比较乙、丙实验，是为了研究滑动摩擦力大小与 接触面粗糙程度 有关（填“压力”或“接触面粗糙程度”）。
（4）小明对实验装置进行了改动如右下图所示。木板B放在水平桌面上，木块A放在木板B上，弹簧测力计一端固定，一端挂在木块A上，拉动木板B，木块A稳定时，读取测力计的示数。
①读取测力计的示数，是为了测量。 D （填序号）
A．木板B受到地面的滑动摩擦力大小
B．木板B受到木块A的滑动摩擦力大小
C．木块A受到地面的滑动摩擦力大小
D．木块A受到木板B的滑动摩擦力大小
②用相同的木板B和木块A，发现拉动木板B的快慢不同时，测力计的示数相等。由此得到的结论是 滑动摩擦力大小与运动快慢无关（或接触面相同，压力相等，滑动摩擦力大小与运动快慢无关）
【解答】解：（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由二力平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）由图示三次实验可知，在实验甲中，物体间的压力最小，接触面粗糙程度最小，测力计的示数最小，可知滑动摩擦力最小。
（3）由图乙、丙所示实验可知，物体间的压力相等而接触面的粗糙程度不同，乙、丙所示实验可以探究滑动摩擦力大小与接触面粗糙程度的关系。
（4）①木板B放在水平桌面上，木块A放在木板B上，弹簧测力计一端固定，一端挂在木块A上，拉动木板B，木块A稳定时，读取测力计的示数，此时木块A受到木板B的滑动摩擦力大小与弹簧测力计示数相等，二力平衡，即读取测力计的示数是为了测量木块A受到木板B的滑动摩擦力大小，故D正确。
故选：D；
②拉动木板B的快慢虽然不同，但木块A前后两次受到的拉力和摩擦力都是一对平衡力。由于木块A对木板B的压力不变，接触面的粗糙程度不变，所以木块受到的摩擦力不变。
故可得滑动摩擦力大小与运动快慢无关（或接触面相同，压力相等，滑动摩擦力大小与运动快慢无关）。
故答案为：（1）必须；等于；（2）甲；（3）接触面粗糙程度；（4）①D；②滑动摩擦力大小与运动快慢无关（或接触面相同，压力相等，滑动摩擦力大小与运动快慢无关）。
27．（6分）学习物体质量和物质密度时大家都做过以下两实验：
实验一：探究同种物质的质量与体积的关系。某小组选用了体积为10cm3、20cm3、30cm3的三个铝块和托盘天平进行实验。
（1）如图甲中a、b、c为用天平测量铝块1（体积为10cm3）质量过程中的几个情境，合理的顺序是 acb （填字母）；图（c）中应将平衡螺母向 左 （选填“左”或“右”）移。此铝块的质量记录在下表中。他接下来继续测量了铝块2和铝块3的质量并完成了下表格的记录。
铝块
m/g
V/cm3
1
27
10
2
54
20
3
81
30
（2）用描点法在图乙坐标系中画出铝块的m﹣V图像。
（3）分析图像，得出探究结论： 同种物质，质量和体积成正比 。
（4）为了使该探究结论更具有普遍性，还应该怎么做？ 换用其它不同物质进行多次实验 。
实验二：测量金属螺母的密度：实验过程如下：
（1）用调节好的天平测量金属螺母的质量，天平平衡时所用砝码和游码在标尺上的位置如图丙所示，则金属螺母质量为 63.2 g。
（2）将用细线系住的金属螺母放入装有30mL水的量筒内，量筒内水面如图丙所示，则金属螺母的体积为 8 cm3。
（3）金属螺母的密度为 6.32×103 kg/m3。
（4）在（1）中调节天平时，没有将游码移到零刻度线就将天平调节平衡，这使测得的金属螺母质量 偏大 （选填“偏大”、“偏小”或“不变”，下同），测得的金属螺母密度 偏大 。
（5）若先测螺母的体积，再测螺母的质量，那么用这种方法测得的密度与真实值相比会 偏大 （选填“偏大”、“偏小”或“不变”），原因是 测出螺母质量偏大 。
【解答】解：
实验一：
（1）根据天平的正确使用可知，正确顺序为：
（a）把天平放在水平台上，游码移到标尺左端的零刻度；
（c）调节天平的平衡螺母使天平的横梁平衡；
（b）铝块放在天平的左盘，砝码放在天平的右盘，加减砝码和移动游码使天平的横梁重新平衡；
合理的顺序是：（a）（c）（b）；
图（c）中指针右偏将平衡螺母向左调节；
（2）用横坐标表示体积，纵坐标表示质量，铝块的m﹣V图像如下图所示：
（3）分析图像可以得出同种物质，质量和体积成正比；
（4）为在实验过程中，换用其它不同物质进行多次实验找出普遍规律；
实验二：
（1）由图丙左图可知，金属螺母的质量是m＝50g+10g+3.2g＝63.2g。
（2）由图丙右图可知，金属螺母的体积V＝40ml﹣30ml＝10ml＝10cm3，
（3）金属螺母的密度是ρ＝＝＝6.32g/cm3＝6.32×103kg/m3；
（4）在（1）中调节天平时，没有将游码移到零刻度线就将天平调节平衡，这使测得的金属螺母质量偏大，根据ρ＝测得的金属螺母密度偏大。
（5）先测体积，再测质量时金属块上粘有水，使得测量的质量偏大，根据密度公式可知，测得金属块的密度值将会偏大。
故答案为：实验一（1）acb；左；（2）见上图； （3）同种物质，质量和体积成正比；（4）换用其它不同物质进行多次实验；
实验二（1）63.2；（2）8；（3）6.32×103；（4）偏大；偏大；（5）偏大；测出螺母质量偏大。
28．（8分）在做测定“小灯泡的额定功率”实验时，器材有：电压为4.5V的干电池，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器，电压表、电流表、开关和导线，如图甲是没有连接完的实物电路。
（1）请你用笔画线代替导线，将图甲实物连接完整。
（2）连接好电器，在闭合开关前滑动变阻器的滑片应移到最 B 端 （选填“A”或“B”）。
（3）实验中通过移动滑片，使电压表示数为2.5V，电流表示数如图乙所示，可计算出小灯泡的功率是 0.75 W；
（4）完成上述实验后，在所有器材不变情况下，（电源电压为4.5V），设计出了一个测未定值电阻Rx的电流，如图丙所示，测量的实验步骤如下：
a．正确连接好电路，闭合开关，调节滑动变阻器使电压表示数为2V；
b．读出此时电流表示数为0.5A：
c．计算出待测电阻Rx为 12.5 Ω。
【解答】解：（1）要测量小灯泡功率，基本原理是P＝UI，所以需要将小灯泡与电流表、滑动变阻器串联，电压表与灯泡并联，且滑动变阻器一上一下的接入电路，如下图所示：
（2）为了保护电路，在闭合开关前，滑动变阻器是在阻值最大处，即B端；
（3）图中电流表的量程为0﹣0.6A，分度值为0.02A，示数0.3A，
小灯泡的额定功率为：P＝UI＝2.5V×0.3A＝0.75W；
（4）图丙小灯泡和Rx并联再和滑动变阻器串联，
根据串联电路电压的规律知：小灯泡和Rx两端的电压为：Ux＝U﹣U滑＝4.5V﹣2V＝2.5V，
此时小灯泡两端的电压为额定电压，小灯泡的电流也为额定电流，为0.3A，
根据并联电路电流的规律知，待测电阻Rx的电流为：Ix＝I′﹣I＝0.5A﹣0.3A＝0.2A，
待测电阻：Rx＝＝＝12.5Ω。
故答案为：（1）见上图；（2）B；（3）0.75；（4）12.5。
六．计算题（共3小题，满分22分）
29．（6分）我们在超市购物时，常常使用购物车，已知购物车的质量为10kg，小明用10N的水平推力推着购物车沿水平地面运动了4m，用时4s，求：
（1）小明推购物车的速度是多大？
（2）推力所做的功；
（3）推力的功率。
【解答】解：（1）已知购物车沿水平方向移动距离s＝4m，所用时间t＝4s，则小明推购物车的速度：
v＝＝＝1m/s；
（2）推力所做的功：
W＝Fs＝10N×4m＝40J；
（3）推力的功率：
P＝＝＝10W。
答：（1）小明推购物车的速度是1m/s；
（2）推力所做的功为40J；
（3）推力的功率为10W。
30．（7分）如图甲所示电路，电源电压及灯泡L的电阻均不变，滑动变阻器的最大阻值为R1＝10Ω．当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的指针恰好指到同一位置，如图乙所示；当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表A1的示数为0.4A，求：
（1）电源电压；
（2）R2的电阻；
（3）整个电路消耗的最小电功率。
【解答】解：
（1）由电路图知，S1、S2均闭合，滑片P滑到b端时，R2短路，灯L与变阻器R1并联。
A1测量干路电流，电流表A2测量通过灯泡L的电流，
由并联电路电流特点知，A1示数应大于A2的示数，而A1、A2的指针恰好指到同一位置，所以A1使用的是0﹣3A量程，A2使用的是0﹣0.6A量程，
由图乙可知：I＝1A，IL＝0.2A，
所以：I1＝I﹣IL＝1A﹣0.2A＝0.8A，
由I＝可得电源电压：
U＝I1R1＝0.8A×10Ω＝8V；
（2）由电路图知，S1、S2均断开，滑片P置于滑动变阻器的中点时，R2与Rap串联，
由I＝可得电路总电阻：
R总＝＝＝20Ω，
由串联电路特点知，R2的阻值：
R2＝R总﹣R1＝20Ω﹣×10Ω＝15Ω；
（3）由P＝可知：U一定，当R总最大时，电路功率P最小，
所以当S1、S2均断开且滑片P滑到b端时，R1与R2串联，此时R总最大，
R最大＝R1+R2＝10Ω+15Ω＝25Ω，
电路消耗的最小功率：
P最小＝＝＝2.56W。
答：（1）电源电压为8V；
（2）R2的电阻为15Ω；
（3）整个电路消耗的最小电功率为2.56W。
31．（9分）如图，轩轩将一块体积为280cm3的圆柱形铜块甲放在水平桌面上，再将一个装有8cm深度液体的薄壁容器乙（容器重力不计，容器的下面部分为正方体）放置在甲旁边，已知乙容器高度大于甲的高度，现将甲沿水平方向切去一定高度并将切去的部分缓缓放入乙容器中，得到乙容器中液体对容器底部的压强p和甲切去的高度Δh之间的关系图象如图丙所示（为方便计算，铜的密度取9×103kg/m3）。求：
（1）乙容器中液体密度为多少kg/m3？
（2）铜块甲的底面积为多少cm2？
（3）将甲全部放入容器乙中，待液面稳定后，容器乙对桌面的压强？
【解答】解：（1）由图可知，容器乙装有h＝8cm深度液体时，液体对容器底部产生的压强为p＝800Pa，
由p＝ρgh可知，液体的密度为：ρ＝＝＝1.0×103kg/m3；
（2）由图丙可知，当甲切高度为Δh＝10cm时，液体对容器底的压强p'＝1000Pa，
由p＝ρgh可知，液体的深度为：h'＝＝＝0.1m，
当液体深度大于0.1m时，图像达到拐点，说明此时容器下面部分正方体的边长为a＝0.1m，而此时甲切高度为Δh＝10cm＝0.1m，
根据体积相等，可得：a3＝a2h+S甲Δh，
即：（0.1m）3＝（0.1m）2×0.08m+S甲×0.1m，
解得：S甲＝2×10﹣3m2＝20cm2；
（3）圆柱形铜块甲的高度为：h甲＝＝＝14cm，
由乙图可知，当甲沿水平方向切去高度为Δh'＝11.25cm＝0.1125m，并放入容器中时，液体对容器底部的压强再次出现拐点，且液体对容器底的压强不再发生变化，说明此时液面已上升到容器口，如图所示：
铜块甲再浸入时，液体就会溢出，乙容器的高度大于甲的高度，且甲的密度大于液体的密度，甲全部放入容器乙中，液面稳定后，甲在液体中沉底，则溢出液体的体积为：
V溢＝S甲h露＝20cm2×（14cm﹣11.25cm）＝55cm3＝5.5×10﹣5m3，
则溢出液体的重力为：
G溢＝ρgV溢＝1.0×103kg/m3×10N/kg×5.5×10﹣5m3＝0.55N，
原来容器内液体的重力为：
G液＝ρa2hg＝1.0×103kg/m3×（0.1m）2×0.08m×10N/kg＝8N，
将甲全部放入容器乙中，待液面稳定后，容器内剩余液体的重力为：
G剩＝G液﹣G溢＝8N﹣0.55N＝7.45N，
铜块甲的重力为：
G甲＝ρ甲V甲g＝9×103kg/m3×280×10﹣6m3×10N/kg＝25.2N，
所以乙对桌面的压力为：
F＝G甲+G剩＝25.2N+7.45N＝32.65N，
容器乙对桌面的压强为：
p“＝＝＝3265Pa。
答：（1）乙容器中液体密度为1.0×103kg/m3；
（2）铜块甲的底面积为20cm2；
（3）将甲全部放入容器乙中，待液面稳定后，容器乙对桌面的压强为3265Pa。
相关试卷
2023年重庆中考物理押题冲刺卷（含答案）： 这是一份2023年重庆中考物理押题冲刺卷（含答案），共26页。
2023年天津市中考物理押题冲刺卷（含答案）： 这是一份2023年天津市中考物理押题冲刺卷（含答案），共24页。
2023年上海市中考物理押题冲刺卷（含答案）： 这是一份2023年上海市中考物理押题冲刺卷（含答案），共18页。
