泉州市2025-2026学年中考一模物理试题（含答案解析）

这是一份泉州市2025-2026学年中考一模物理试题（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

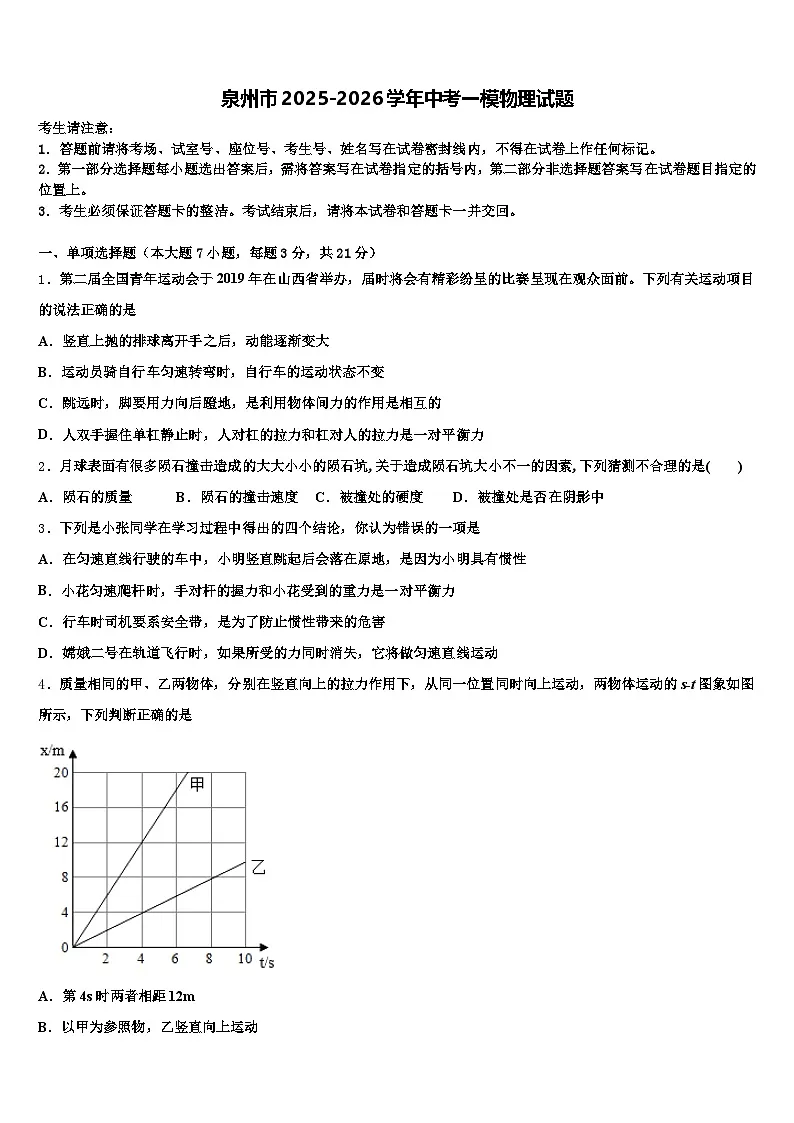

一、单项选择题（本大题7小题，每题3分，共21分）
1．第二届全国青年运动会于2019年在山西省举办，届时将会有精彩纷呈的比赛呈现在观众面前。下列有关运动项目的说法正确的是
A．竖直上抛的排球离开手之后，动能逐渐变大
B．运动员骑自行车匀速转弯时，自行车的运动状态不变
C．跳远时，脚要用力向后蹬地，是利用物体间力的作用是相互的
D．人双手握住单杠静止时，人对杠的拉力和杠对人的拉力是一对平衡力
2．月球表面有很多陨石撞击造成的大大小小的陨石坑,关于造成陨石坑大小不一的因素,下列猜测不合理的是( )
A．陨石的质量B．陨石的撞击速度C．被撞处的硬度D．被撞处是否在阴影中
3．下列是小张同学在学习过程中得出的四个结论，你认为错误的一项是
A．在匀速直线行驶的车中，小明竖直跳起后会落在原地，是因为小明具有惯性
B．小花匀速爬杆时，手对杆的握力和小花受到的重力是一对平衡力
C．行车时司机要系安全带，是为了防止惯性带来的危害
D．嫦娥二号在轨道飞行时，如果所受的力同时消失，它将做匀速直线运动
4．质量相同的甲、乙两物体，分别在竖直向上的拉力作用下，从同一位置同时向上运动，两物体运动的s-t图象如图所示，下列判断正确的是
A．第4s时两者相距12m
B．以甲为参照物，乙竖直向上运动
C．甲做速度为3m/s的匀速运动
D．甲受到的拉力比乙大

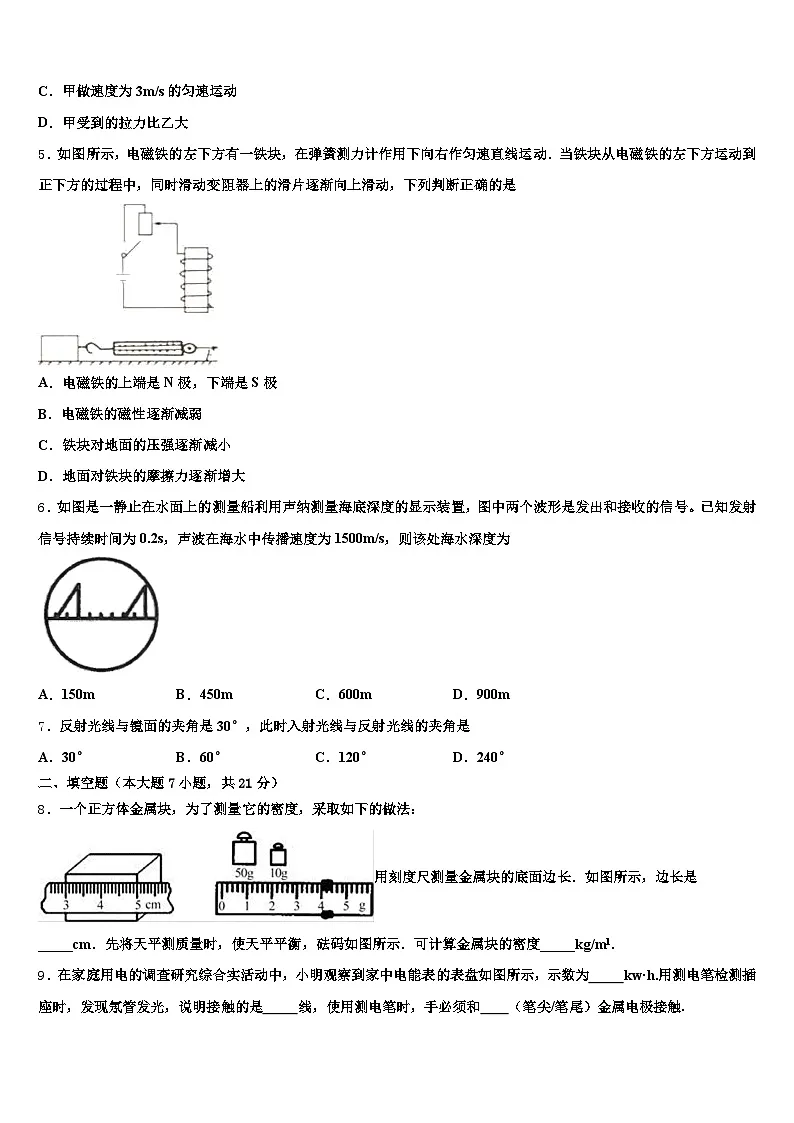

5．如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方的过程中，同时滑动变阻器上的滑片逐渐向上滑动，下列判断正确的是
A．电磁铁的上端是N极，下端是S极
B．电磁铁的磁性逐渐减弱
C．铁块对地面的压强逐渐减小
D．地面对铁块的摩擦力逐渐增大
6．如图是一静止在水面上的测量船利用声纳测量海底深度的显示装置，图中两个波形是发出和接收的信号。已知发射信号持续时间为0.2s，声波在海水中传播速度为1500m/s，则该处海水深度为
A．150mB．450mC．600mD．900m
7．反射光线与镜面的夹角是30°，此时入射光线与反射光线的夹角是
A．30°B．60°C．120°D．240°
二、填空题（本大题7小题，共21分）
8．一个正方体金属块，为了测量它的密度，采取如下的做法：
用刻度尺测量金属块的底面边长．如图所示，边长是_____cm．先将天平测质量时，使天平平衡，砝码如图所示．可计算金属块的密度_____kg/m1．

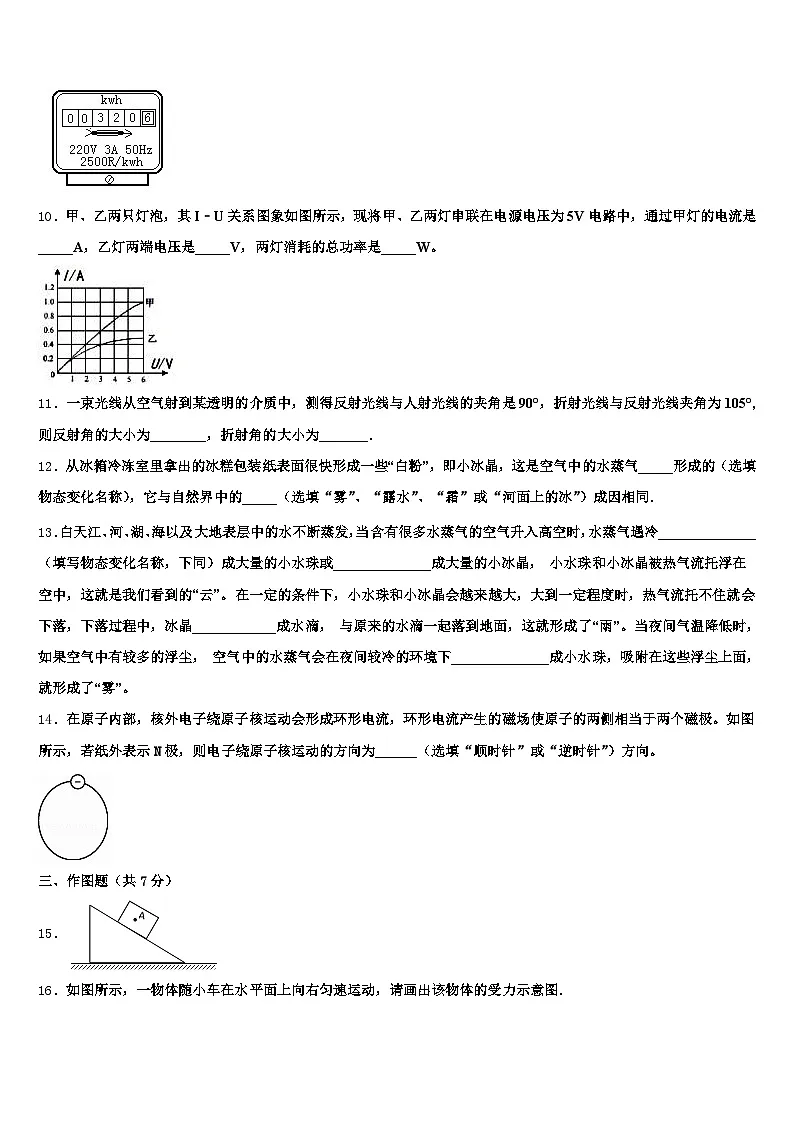

9．在家庭用电的调查研究综合实活动中，小明观察到家中电能表的表盘如图所示，示数为 kw·h.用测电笔检测插座时，发现氖管发光，说明接触的是 线，使用测电笔时，手必须和 （笔尖/笔尾）金属电极接触.
10．甲、乙两只灯泡，其I﹣U关系图象如图所示，现将甲、乙两灯串联在电源电压为5V电路中，通过甲灯的电流是_____A，乙灯两端电压是_____V，两灯消耗的总功率是_____W。
11．一束光线从空气射到某透明的介质中，测得反射光线与人射光线的夹角是90°，折射光线与反射光线夹角为105°,则反射角的大小为________，折射角的大小为_______．
12．从冰箱冷冻室里拿出的冰糕包装纸表面很快形成一些“白粉”，即小冰晶，这是空气中的水蒸气_____形成的（选填物态变化名称），它与自然界中的_____（选填“雾”、“露水”、“霜”或“河面上的冰”）成因相同．
13．白天江、河、湖、海以及大地表层中的水不断蒸发，当含有很多水蒸气的空气升入高空时，水蒸气遇冷______________（填写物态变化名称，下同）成大量的小水珠或______________成大量的小冰晶， 小水珠和小冰晶被热气流托浮在空中，这就是我们看到的“云”。在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，热气流托不住就会下落，下落过程中，冰晶____________成水滴， 与原来的水滴一起落到地面，这就形成了“雨”。当夜间气温降低时，如果空气中有较多的浮尘， 空气中的水蒸气会在夜间较冷的环境下______________成小水珠，吸附在这些浮尘上面，就形成了“雾”。
14．在原子内部，核外电子绕原子核运动会形成环形电流，环形电流产生的磁场使原子的两侧相当于两个磁极。如图所示，若纸外表示N极，则电子绕原子核运动的方向为______（选填“顺时针”或“逆时针”）方向。
三、作图题（共7分）
15．
16．如图所示，一物体随小车在水平面上向右匀速运动，请画出该物体的受力示意图．
17．小球正从斜面上加速滚下，在图中画出小球所受重力的示意图和小球对斜面的压力的示意图．
（_______）
四、实验题（本大题共5小题，共20分）
18．小明在探究“光的反射定律”实验时，进行如图所示的实验操作.
让光线贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，如图甲所示，入射角等于______度.在实验过程中，若将纸板沿ON向后折，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时纸板上____________（选填“能”或“不能”）看到反射光线，此时反射光线与法线、入射光线___（选填“在”或“不在”）同一平面内.
19．小明帮爷爷浇菜园．他从井中提水时发现盛满水的桶露出水面越多，提桶的力就越大．由此他猜想：浮力大小可能与物体排开液体的体积有关．于是他找来一个金属圆柱体、弹簧测力计和烧杯等器材进行了如图所示的探究．
（1）分析图中弹簧测力计示数的变化可知，物体排开液体的体积越大，所受的浮力______．
（2）实验结束后，小明绘制了弹簧测力计对金属圆柱体的拉力和金属圆柱体所受浮力随浸入液体深度变化的曲线，如图所示．（p水=1.0×101kg/m1）分析图象可知：
①线______（选填“a”或“b“）描述的是金属圆柱体所受浮力随深度的变化情况．
②金属圆柱体所受的最大浮力为______N，金属圆柱体的密度为______kg/m1．
20．在“探究杠杆平衡条件”的实验中
让杠杆在水平位置平衡的目的是_____。杠杆平衡后，小英同学在图甲所示的A位置挂上两个钩码，可在B位置挂上_____个钩码，使杠杆在水平位置平衡。取下B位置的钩码，改用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1转至位置2的过程中，杠杆在水平位置始终保持平衡（如图乙），测力计示数如何变化：_____。在探究过程中，我们需要测量和记录动力、动力臂、阻力、阻力臂四个物理量，在进行多次实验的过程中，我们_____（选填“可以”“不可以”）同时改变多个量，进行探究测量。探究完杠杆平衡条件后，小英同学发现日常生活中有很多的杠杆：
a．在农村老家她发现一种“舂米对”的古代简单机械，它的实质是一种杠杆，其示意图如图丙所示。使用这个装置时，人在A端用力把它踩下后立即松脚，B端就会立即下落，打在石臼内的谷物上，从而把谷物打碎。用力将它踩下去的过程中，动力是_____（它的重力/脚踩的力），脚松开到打在石臼内的谷物时，它的重力是_____（动力/阻力）。
b．回到家里，发现家里的两种墙壁开关也是杠杆如图丁，其按钮可绕面板内的轴转动。根据你的生活经验，你认为_____（填“1”或“2”）较易损坏，这是因为按动这种开关的_____较小，按动需要的力较大。
21．如图所示为“探究滑动摩擦力的大小与什么因素有关”的实验，木块A分别在和的作用下做匀速直线运动。
请在图甲中画出木块A所受滑动摩擦力的示意图。三次实验中弹簧测力计的示数分别为和，其中最大的是___________。甲、乙两个实验说明滑动摩擦力的大小与___________有关；___________两个实验说明滑动摩擦力的大小与压力的大小有关。在丙实验中，弹簧测力计的示数为2N，则木块对砝码的摩擦力为___________N；若弹簧测力计的示数增大到3N，此时的木块A所受的滑动摩擦力为___________N。(砝码始终和木块一起做匀速直线运动)
22．小明用两个完全相同的蜡烛A和B，在水平桌面上探究平面镜成像的特点．
小明采用透明玻璃板代替平面镜，点燃蜡烛A后，小明发现镜中出现如图甲所示的现象，出现这一现象的原因是________．改进实验后，如图乙所示，移动蜡烛B，使它与蜡烛A的像完全重合，这样做的目的除了能确定蜡烛A经平面镜所成像的位置，同时还能比较____关系．小明想验证平面镜所成的像是虚像，接下来的操作是：移去蜡烛B，在B的位置竖直放置一张白卡片，_________（选填“透过玻璃”或“直接”）观察白卡片上有无蜡烛A的像．用木板紧贴玻璃板背面，挡住玻璃板后的光，从A侧向玻璃板看去，人眼____（选填“能”或“不能”）看见蜡烛A的像．小明想要研究像与物左右位置的关系，做了四个模型，如丙图所示，并把它们分别面对玻璃直立在桌面上，其中能够达到实验目的是______． 多次改变蜡烛A的位置，用笔在白纸上记录平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和对应蜡烛B位置的连线，每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这一步操作目的是为了找到___的关系．
五、计算题（本大题共2小题，共13分）
23．某电热水器的铭牌如下表所示，现将冰箱装满水，电热水器正常工作时，把水从20℃加热到60℃，已知c水=4.2×103J/（kg•℃），不计热量损失，求：
（1）水吸收的热量；加热所需要的时间；利用氢气做燃料对环境没有污染，因为它燃烧后的产物是水，若上述用电发热，改由燃烧氢气，则需要消耗氢气的质量为多少？（氢气的热值是1.43×108J/kg）
24．如图所示，灯L标有“6 V 3 W”字样，R1=12Ω，R2=8 Ω，当开关S1闭合，S2、S3断开，滑动变阻器滑片P从a端滑到b端时，电流表的示数变化了0.2 A，试求：
灯L正常发光时的电流和电阻各是多少？ 电源电压是多少？ 当S1、S2、S3都闭合且滑动变阻器滑片P滑到b端时，电流表的示数和此时电路消耗的功率各是多少？
六、综合能力题（本大题共3小题，共18分）
25．图是电磁波家族．
（1）下面说法正确的是___________；
①光也是一种电磁波；
②无线电波与X射线在真空中的传播速度不同；
③真空中，无线电波的频率比X射线要低；
（2）紫外线可以穿透大气到达地球表面，某地区冬至正午，测出不同波长紫外线的强度随海拔高度变化情况如下：
①海拔1km，波长为290nm的紫外线，其强度为___________W/m2；
②本次测量中，波长为390nm的紫外线的强度与海拔高度的关系是:_______________________；
26．如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点），当滑片P在b点时，电流表示数为0.1A，R2消耗的功率为1W；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的功率为1.8W．则当滑片P从a移到b的过程中，R2的最大阻值为______Ω；电压表示数变化了______V；R1消耗的电功率变化了______W；电路消耗的总功率变化了______W．
27．某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示。电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），R2＝30Ω，L是标有“220V160W”的照明灯泡。白天有日光的时候，只开启该系统的保温功能并连续工作10h，此时R1与R2的电功率之比为1：3；晚上温度较低的时候，需同时开启加热和照明功能，此时灯泡正常发光，此状态下系统需连续工作12h、请解答下列问题
白天该系统应断开关_____（选填“S1”、“S2”或“S1和S2“），开启保温功能。R1的阻值是多大_____？晚上同时开启加热和照明功能时，电路的总功率是多大______？该系统每天消耗的电能是多少kW•h_______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A、竖直向上抛出的排球，离开手后会继续向上运动的过程中排球的质量不变，排球的速度在不断的减小，动能减小，故A错误；
B、当自行车匀速转弯时，自行车的运动方向发生变化，其运动状态发生变化，故B错误；
C、立定跳远时，脚要用力向后蹬地，利用物体间力的作用是相互的，故C正确；
D、人双手握住单杠静止时，人对杠的拉力与杠对人的拉力是一对作用力和反作用力，故D错误。
2、D
【解析】
A．陨石的质量越大，在速度相同时动能就越大，在撞击时做功越多，所以造成的坑就会越大，因此这一猜测合理，故A不符合题意；
B．陨石的撞击速度越大，在质量相同时动能就越大，在撞击时做功越多，所以造成的坑会越大，因此这一猜测合理，故B不符合题意；
C．被撞处的硬度越大，越不容易形变，相反，被撞处的硬度越小，则越容易形变，所以被撞处的硬度会影响陨石坑的大小，因此这一猜想合理，故C不符合题意；
D．被撞处是否在阴影中不会造成力的作用效果的不同，故与之无关，因此这一猜测不合理，故D符合题意；
故选D。
3、B
【解析】
A、在匀速直线行驶的车中，由于小明具有惯性，竖直跳起后会落在原地，故A正确，不符合题意；
B、小明匀速爬杆时，手对杆的握力和小明受到的重力没有作用在同一直线上，所以二力不是一对平衡力，故B错误，符合题意；
C、为防止惯性带来的危害，行车时司机要系安全带，故C正确，不符合题意；
D、嫦娥二号在轨道飞行时，如果所受的力同时消失，根据牛顿第一定律可知它将做匀速直线运动，故D正确，不符合题意．
4、C
【解析】
A．第4s时两者相距的距离：s=s甲-s乙=12m-4m=8m，故A错误；
B．由图像可知，甲的速度大于乙的速度，以甲为参照物，相对于甲，乙的位置向下变化了，故B错误；
C．由图像可知甲运动的距离与时间成正比，即甲做匀速运动，其速度：v甲===3m/s，故C正确；
D．由图像可知，甲、乙都做匀速运动，因为甲、乙质量相同，所以重力相同，则甲、乙受到的拉力相等，故D错误．
5、C
【解析】
A、由安培定则，右手弯曲的四指指向电流方向，大拇指方向就是N极，可以判断，电磁铁的下端是N极，上端是S极，故A错误；
B、由电路图知，滑片逐渐向上滑动，滑动变阻器接入电路的阻值变小，电路电流变大，通过电磁铁的电流逐渐增大，电磁铁的磁性逐渐增强，故B错误；
C、电磁铁磁性增强，当铁块逐渐运动到其下方时会受到的吸引力变大，使铁块对桌面的压力减小，在接触面积不变的情况下，压强减小，故C正确；
D、铁块因被电磁铁吸引而压力减小，在接触面粗糙程度不变的情况下，摩擦力也跟着减小，故D错误．
故选C．
右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上．
6、B
【解析】
从图中可以看出，声信号从开始发射后经过了0.6s后被船重新接收，声波传播的距离：s＝vt＝1500m/s×0.6s＝900m，海底的深度：h＝s＝×900m＝450m。
7、B
【解析】
反射光线与镜面的夹角是60°，则入射角为90°-60°=30°，根据光的反射定律，反射角等于入射角，因此反射角也是30°，因此入射光线与反射光线的夹角是30°+30°=60°
本题主要考查的是光的反射定律的应用，以及利用反射定律对反射角和入射角进行计算，属于基础知识的考查．
二、填空题（本大题7小题，共21分）
8、2．00 8g/cm1
【解析】
试题分析：（1）刻度尺测物体的长度要先看最小分度值，再用末刻度减去开始的刻度得出物体的边长；
（2）物体的质量等于砝码的质量加游码的质量，物体的体积等于边长的立方，根据ρ=计算出密度．
解：
（a）刻度尺的最小分度值为1mm，边长L=5.00cm﹣1.00cm=2.00cm；
（b）砝码的质量为50+10g=60g，游码的质量为4g，所以该金属块的质量为64g．
金属块的体积为V=（2.00cm）1=8cm1；
金属块的密度ρ===8g/cm1=8×101kg/m1．
故答案为（a）2.00；（b）8×101．
9、320.6 火 笔尾
【解析】
试题分析：电能表的示数为320.6 kw·h．使用测电笔时，氖管发光，说明接触的是火线．手必须与笔尾金属电极相接触，使得火线与大地之间构成通路．
【考点定位】电能表 测电笔
10、0.4 3 2
【解析】
将甲、乙两灯串联在电源电压为5V电路中时，因串联电路中各处的电流相等，且两灯泡两端的电压等于电源的电压，所以，由图象可知，当电路中的电流I＝0.4A，两灯泡两端电压分别为U甲＝2V、U乙＝3V时符合，所以，通过甲灯的电流是0.4A，乙灯两端电压是3V，
则两灯消耗的总功率P＝UI＝5V×0.4A＝2W。
11、45° 30°
【解析】
根据光的反射定律和折射的规律作图如下：
设入射角为α，折射角为β，则∠AOD=∠DOB=α.由题意知，反射光线与入射光线间的夹角为90°，则反射角等于×90°=45°，则由题意知180°−α−β=110°，则β=180°−105°−45°=30°
12、凝华 霜
【解析】
从冰箱冷冻室里拿出的冰糕包装纸表面很快形成一些“白粉”，即小冰晶，这是空气中的水蒸气遇冷凝华形成的小冰晶．它与自然界中的霜成因相同．
13、液化 凝华 熔化 液化；
【解析】
水蒸气升入高空时，遇冷液化成大量的小水珠或凝华成大量的小冰晶，在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，气流托不住就会下落，下落过程中，小冰晶熔化成水滴，与原来的水滴一起落到地面，这就形成了雨；当夜间气温降低时，如果空气中有较多的浮尘，空气中的水蒸气会在夜间较冷的环境中液化成小水珠，吸附在这些浮尘上面，就形成了“雾”。
14、顺时针
【解析】
物理学上规定，正电荷定向移动的方向为电流的方向，则电流的方向与电子定向移动的方向相反，
所以，图中电流的方向与电子绕原子核运动的方向相反。
根据右手螺旋定则，让大拇指所指的那端为N极（即大拇指指向纸外），右手四指弯曲的方向与电流的方向一致，则电流方向为逆时针方向，电子绕原子核运动的方向为顺时针方向。
三、作图题（共7分）
15、见解析
【解析】
过物体A的重心，沿竖直向下的方向画一条有向线段，标明重力G的大小为15N，如图所示：
【点睛】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点．
16、
【解析】
物体随小车在水平面上向右匀速运动，匀速直线运动时是平衡状态；
物体在水平方向上不受力的作用，在竖直方向上受到重力和支持力的作用，二力平衡，如图：
关键是受力分析，要明白物体随小车一起匀速运动时，之间没有相对运动的趋势，没有摩擦力，所以只受到一对平衡力的作用．
17、
【解析】
小球的重力作用在小球重心，方向竖直向下；对斜面的压力作用在斜面上，且垂直斜面向下。注意标箭头．
四、实验题（本大题共5小题，共20分）
18、55 不能 在
【解析】
（1）入射角是入射光线和法线的夹角，由图甲可知，入射角为90°-35°=55°；
（2）当将右侧纸板沿ON向后折，此时反射光线与入射光线仍在同一平面内，但不能在纸板上看到反射光线。
19、越大 a 2.7 2.7×101
【解析】
（1）根据图中物体浸入到液体中的体积和弹簧测力计示数的变化，物体浸入到液体中的体积越大，即排开液体的体积越大，弹簧测力计的拉力越小，根据F浮＝G﹣F拉可知，物体重力不变，物体受的浮力会越大，所以所受的浮力的大小与排开液体的体积有关；
（2）①因为在物体全部浸没前，物体进入到液体中的深度越深．排开液体的体积越大，浮力越大；物体全部浸没后，排开液体的体积不变，根据F浮＝ρgV排可知，浮力不再变化；所以图象a符合金属圆柱体所受浮力和浸入深度的关系；
②图象b是弹簧测力计对金属圆柱体的拉力变化图象，物体没有浸入到水中前的拉力即为物体的重力G＝F＝2.7N；
由图象a可知，圆柱体完全浸没后，圆柱体受的浮力为F浮＝1.0N，
由浮力公式F浮＝ρ水gV排可知，物体的体积V＝V排＝＝＝1×10﹣4m1，
重力：G＝mg＝ρgV，
则物体的密度：ρ物＝=＝2.7×101kg/m1．
20、便于测量力臂大小 3 先变小后变大 可以 脚踩的力 动力 1 力臂（或者“动力臂”）
【解析】
（1）探究杠杆平衡条件时，使杠杆在水平位置平衡的目的是：力臂在杠杆上，方便测出力臂大小；
（2）设杠杆的一个小格为L，一个钩码重为G，因为，F1L1=F2L2，所以，2G×3L=nG×2L，所以，n=3，所以在A处挂3个钩码；
（3）由图可知，OC为最长力臂，当弹簧测力计由位置1转至位置2的过程中，动力臂先变长后变短，而杠杆在水平位置始终保持平衡，根据杠杆平衡条件可知，测力计示数将先变小后变大；
（4）在“探究杠杆平衡条件”实验时本实验中，不断改变动力（臂）和阻力（臂），多次进行实验行多次测量的目的是：避免实验次数过少，导致实验结论具有偶然性，便于从中寻找规律；
（5）a、用力踩下这个装置的时候，脚踩的力使得杠杆转动，而装置自身的重力阻碍了杠杆的转动；因此，在这个过程中，动力是脚踩的力；阻力是杠杆自身的重力；脚松开后，杠杆在自身的重力作用下转动，此时的动力杠杆自身的重力；
b、如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动，甲较易损坏，这是因为按动这种开关的力臂较小，按动需要的力较大。
21、 接触面的粗糙程度 乙、丙 0 2
【解析】
(1)A相对木板向右运动，故A受到向左的滑动摩擦力，如图所示：
；
(2)甲乙两图的压力相同，乙图比甲图接触面粗糙，所以乙的摩擦力大于甲的摩擦力；
乙丙两图相比，接触面的粗糙程度相同，丙图比乙图压力大，所以丙图的摩擦力大于乙图的摩擦力；又因为物体做匀速直线运动，所以．因此示数最大；
甲乙两图的压力相同，乙图比甲图接触面粗糙，所以可得甲、乙两个实验说明滑动摩擦力的(3)要证明滑动摩擦力的大小与压力的大小有关，须得保证两次实验的粗糙程度相同，然后改变压力大小，所以应对比实验乙、丙；
(4)由于砝码做匀速直线运动，在水平方向上又不受拉力，所以为了使得水平方向上合力为零，其受到的摩擦力必为零；由于接触面的粗糙程度和压力大小不变，所以改变弹簧测力计的拉力，其所受到的摩擦力大小不变
22、光在玻璃板的两个面分别成像（玻璃板过厚） 像与物的大小 直接 能 B 像和物到镜面距离
【解析】
（1）由甲图知道，点燃蜡烛后，发现镜中出现了蜡烛A两个不重合的像，出现这一现象的原因是玻璃板太厚，因为两个反射面成像距离比较远，而实验时会出现明显的两个像；
（2）如图乙移动蜡烛B，使它与蜡烛A的像完全重合，即拿另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，这样可以能确定蜡烛A经平面镜所成像的位置，同时还能比较蜡烛成的像和蜡烛大小关系；
（3）由于实像能用光屏承接，虚像不能用光屏承接，所以，当移去蜡烛B，在B的位置竖直放置一张白卡片，卡片上是看不到蜡烛A的像的，由此说明平面镜成的是虚像；
（4）平面镜成的像是光的反射形成的，蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，所以用木板紧贴玻璃板背面，挡不住玻璃板反射光，所以，人眼在玻璃板前仍能看见棋子A的像；
（5）由图知道，四个模型分别为字母A、C、T、V，即只有C左右不同，而A、T、V，左右相同，所以当小明把四个模型分别面对玻璃板直立在桌面上，用模型A、T、V不能达到实验目的，只有字母C左右不同，能够达到实验目的；
（6）用铅笔画出平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和蜡烛B位置的连线，并每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这样可以发现两蜡烛到镜面的距离，便于找到像和物到镜面距离的关系．
五、计算题（本大题共2小题，共13分）
23、（1）8.4×106J；（2）4200s；（3）0.0587kg
【解析】
（1）使水温由20℃升高到60℃，水需要吸收热量为：Q吸=cm△t=4.2×103J/（kg•℃）×50kg×（60℃-20℃）=8.4×106J；
（2）不计热量损失，电热丝所产生热量的全部被水吸收，则W=Q吸=8.4×106J。由W=Pt得到：t==4200s；
（3）不计热量损失，则Q放=Q吸=8.4×106J，所以，m=≈0.0587kg。
答：（1）使水温由20℃升高到60℃，水需要吸收8.4×106J的热量；
（2）电热水器正常工作时电热丝的加热需4200s；
（3）需要消耗0.0587kg的氢气。
24、（1）0.5A、12Ω
（2）6V
（3）7.5W
【解析】
(1)由P＝UI得灯泡的额定电流：IL＝＝0.5A；由I＝得：RL＝＝12Ω；
(2)当开关S1闭合,S2、S3断开,滑动变阻器滑片P在a端时,只有灯泡连入,Ia＝，滑片P在b端时,滑动变阻器与灯泡串联,Ib＝，由于电流表的示数变化了0.2A,则Ia−Ib＝0.2A，即：−＝0.2A,所以,− ＝0.2A，解得：U＝6V.
(3)当开关S1、S2、S3都闭合,滑动变阻器R2的滑片P到b端时,R1与R2并联，则I1＝ ＝0.5A，I2＝＝0.75A，根据并联电路干路电流等于各支路电流之和可知：电流表示数为I＝I1+I2＝0.5A+0.75A＝1.25A；则功率为P＝UI＝6V×1.25A＝7.5W.
六、综合能力题（本大题共3小题，共18分）
25、①③ 20×10-4 海拔高度的增加时，波长为390nm的紫外线的强度不变
【解析】
（1）由图可知，光属于一种电磁波，故①正确；
②各种电磁波和光在真空中的传播速度都相等，都等于光速，所以无线电波与X射线在真空中的传播速度相同，故②错误；
③由图可知，无线电波的频率在106-1010Hz之间，X射线的频率大约为1016-1018Hz之间，无线电波的频率比X射线低，故③正确；
（2）①由表中数据可知，海拔1km，波长为290nm的紫外线，强度为20×10-4 W/m2；
②由表中数据可知，波长为390nm的紫外线的强度随海拔高度的增加而不变．
26、100 10 7 6
【解析】
（1）由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
比较滑片P在某一端点和滑片P移动至某一位置时电路中的电流即可判断滑片位于某一端点时接入电路中的电阻最大，根据P＝UI求出R2两端的电压，根据欧姆定律求出滑动变阻器的最大阻值；
（2）根据串联电路的电压特点和欧姆定律表示出电源的电压；当滑片P移动至某一位置时，根据P＝UI求出R2两端的电压，根据串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式得出R1的阻值，进一步求出电源的电压；
当P在a端时，R2连入阻值为0，则电压表的示数为0，根据欧姆定律求出电路中的电流，根据P＝UI求出R1消耗的电功率和电路消耗的总功率；知道当P在b端时电路中的电流和电压表示数，根据P＝I2R求出R1消耗的电功率，根据P＝UI求出电路消耗的总功率，然后得出答案。
【详解】
（1）由图知，R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑片P在b点时，滑动变阻器的电阻最大，电流表示数为0.1A，
根据P＝UI可得，滑动变阻器R2的电压（即电压表示数）：

根据可得，滑动变阻器R2的最大阻值：

（2）根据串联电路的电压特点可知：U＝U1+U2，
结合欧姆定律可得：U＝0.1A×R1+10V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当滑片P移动至某一位置时，电流表示数为0.3A，
此时R2的电压：
，
电源电压U＝U1′+U2′，
即：U＝0.3A×R1+6V﹣﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②解得：R1＝20Ω，U＝12V；
当P在a端时，R2连入阻值为0，此时电压表的示数UV＝0，
电流表的示数：
；
由前面的计算可知，当P在b端时，Ib＝0.1A，电压表示数UV′＝10V，
则电压表的示数变化量为：△U＝VV′﹣UV＝10V﹣0＝10V；
由P＝I2R可得，R1消耗的电功率的变化量：
△P1＝Ia2R1﹣Ib2R1＝（0.6A）2×20Ω﹣（0.1A）2×20Ω＝7W；
电路消耗总功率的变化量：
△P＝U△I＝12V×（0.6A﹣0.1A）＝6W。
故答案为：100； 10；7；6。
本题考查了串联电路特点和欧姆定律和电功率公式的应用，关键是正确分析电路，由电源电压不变列式计算出电源电压和R1的阻值的大小。
27、S1和S2 10Ω 5000W 72.1kW•h
【解析】
（1）由题意可知，白天有日光的时候，只开启该系统的保温功能，此时灯泡不发光，总功率最小，由P＝可知，电路的总电阻应最大，即R1与R2应串联，所以，由图可知开关S1、S2都应断开；
（2）当开关S1、S2都断开时，系统处于保温状态，此时R1与R2串联，由于串联电路中电流处处相等，则根据P＝I2R可得R1与R2的电功率之比：＝＝＝；所以，R1＝R2＝×30Ω＝10Ω；
（3）晚上温度较低的时候，S1、S2均闭合，开启加热和照明功能，此时L与R1并联，灯泡正常发光，所以，电路的总功率：P＝PL+PR1＝PL+＝160W+＝5000W＝5kW；
（4）当开关都S1、S2都断开时，系统处于保温状态，此时R1与R2串联，系统连续工作10h，因串联电路中总电阻等于各分电阻之和，所以，白天系统消耗的电能：W白＝t＝×10×3600s＝4.356×107J＝12.1kW•h；晚上温度较低的时候，S1、S2均闭合，开启加热和照明功能，此时L与R1并联，晚上系统消耗的电能：W晚＝Pt′＝5kW×12h＝60kW•h，该系统每天消耗的电能：W总＝W白+W晚＝12.1kW•h+60kW•h＝72.1kW•h。
型号
额定电压
220V
加热功率
2000W
频率
50Hz
水箱容量
50kg
波长（nm）
强度（×10-4W/m2）
海拔（km））
0
0.5
1
1.5
2
2.5
280
0.01
0.05
0.1
0.5
1
5
290
7
10
20
50
70
80
300
200
300
400
500
600
700
390
1000
1000
1000
1000
1000
1000
