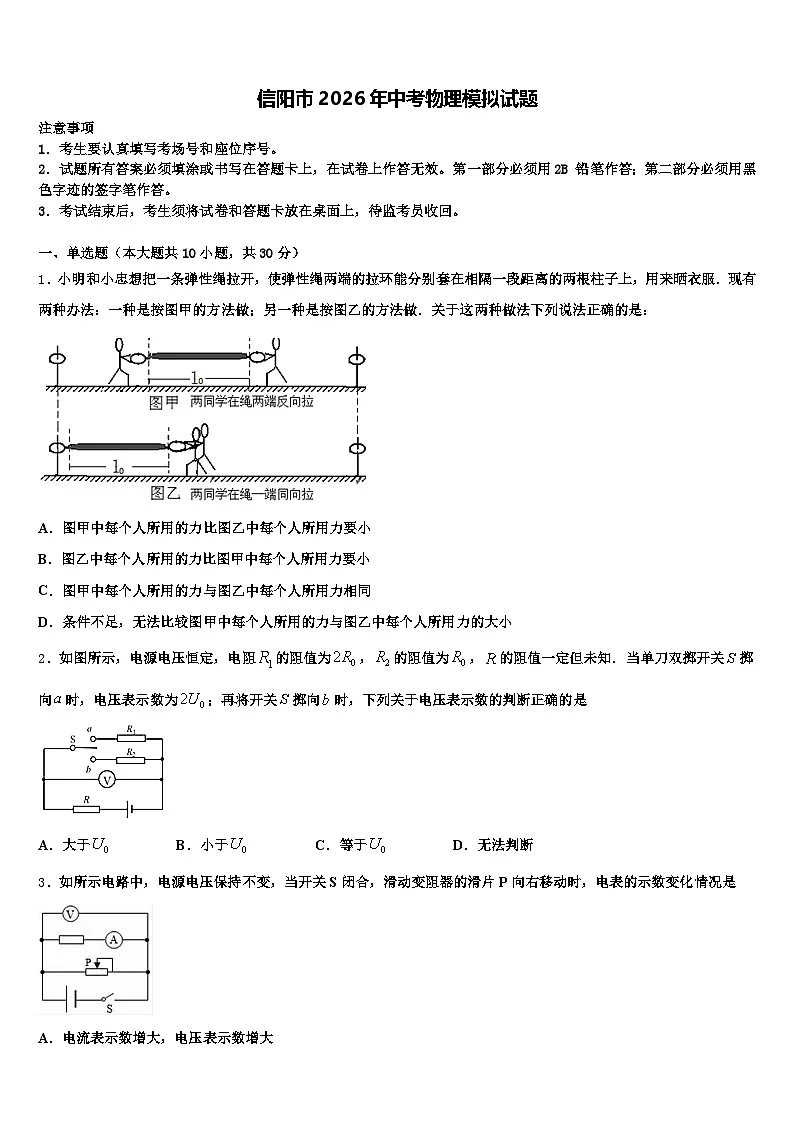

信阳市2026年中考物理模拟试题（含答案解析）

这是一份信阳市2026年中考物理模拟试题（含答案解析），共17页。试卷主要包含了考生要认真填写考场号和座位序号，下列估计值中最接近实际值的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．小明和小忠想把一条弹性绳拉开，使弹性绳两端的拉环能分别套在相隔一段距离的两根柱子上，用来晒衣服．现有两种办法：一种是按图甲的方法做；另一种是按图乙的方法做．关于这两种做法下列说法正确的是：
A．图甲中每个人所用的力比图乙中每个人所用力要小
B．图乙中每个人所用的力比图甲中每个人所用力要小
C．图甲中每个人所用的力与图乙中每个人所用力相同
D．条件不足，无法比较图甲中每个人所用的力与图乙中每个人所用力的大小
2．如图所示，电源电压恒定，电阻的阻值为，的阻值为，的阻值一定但未知．当单刀双掷开关掷向时，电压表示数为；再将开关掷向时，下列关于电压表示数的判断正确的是
A．大于B．小于C．等于D．无法判断

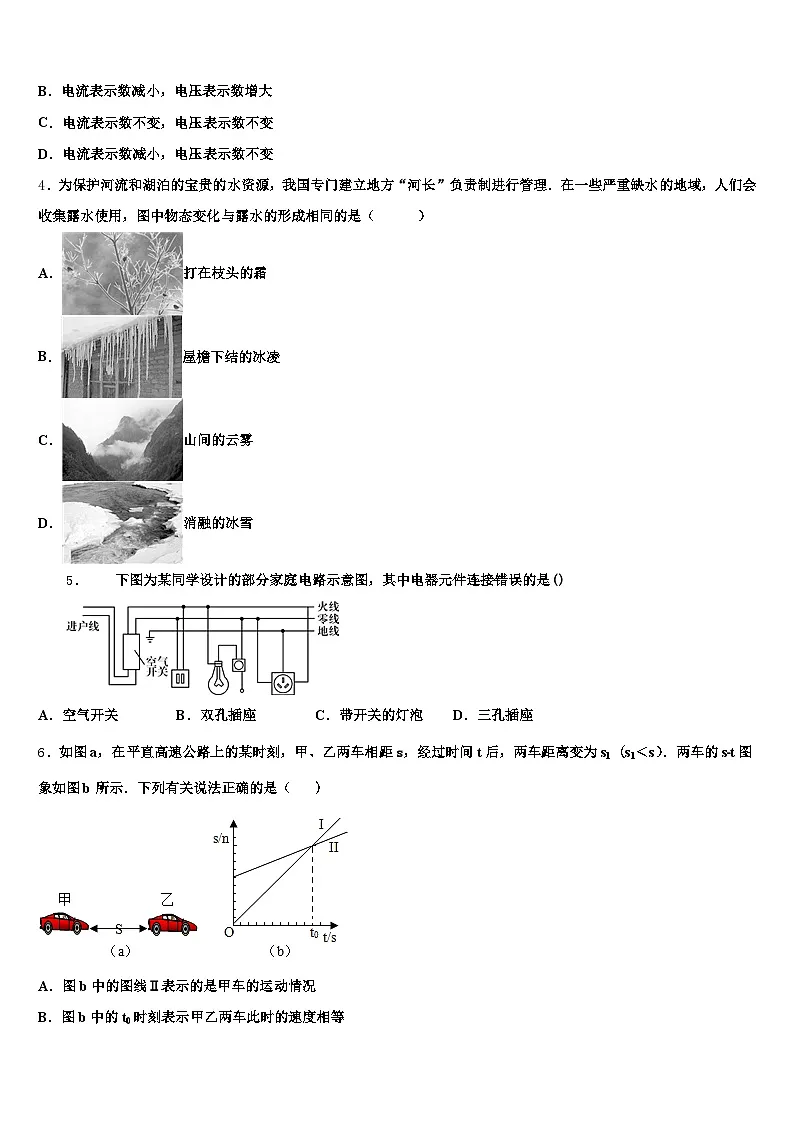

3．如所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数增大
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变
4．为保护河流和湖泊的宝贵的水资源，我国专门建立地方“河长”负责制进行管理．在一些严重缺水的地域，人们会收集露水使用，图中物态变化与露水的形成相同的是（ ）
A．打在枝头的霜
B．屋檐下结的冰凌
C．山间的云雾
D．消融的冰雪
5． 下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()
A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座
6．如图a，在平直高速公路上的某时刻，甲、乙两车相距s，经过时间t后，两车距离变为s1（s1＜s）．两车的s﹣t图象如图b所示．下列有关说法正确的是（ ）
A．图b中的图线Ⅱ表示的是甲车的运动情况
B．图b中的t0时刻表示甲乙两车此时的速度相等

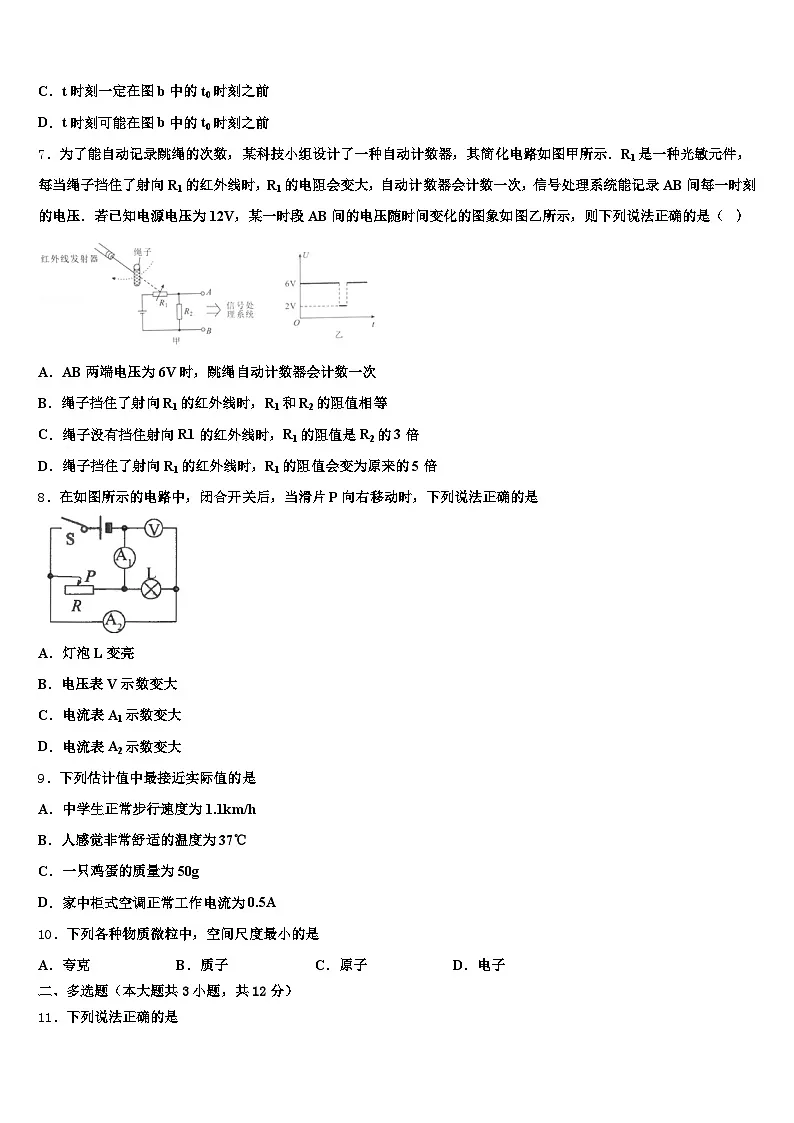

C．t时刻一定在图b中的t0时刻之前
D．t时刻可能在图b中的t0时刻之前
7．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
8．在如图所示的电路中，闭合开关后，当滑片P向右移动时，下列说法正确的是
A．灯泡L变亮
B．电压表V示数变大
C．电流表A1示数变大
D．电流表A2示数变大
9．下列估计值中最接近实际值的是
A．中学生正常步行速度为1.1km/h
B．人感觉非常舒适的温度为37℃
C．一只鸡蛋的质量为50g
D．家中柜式空调正常工作电流为0.5A
10．下列各种物质微粒中，空间尺度最小的是
A．夸克B．质子C．原子D．电子
二、多选题（本大题共3小题，共12分）
11．下列说法正确的是
A．禁止鸣笛主要是从声音的产生环节来减弱噪声的
B．太阳能、风能、潮汐能都属于可再生能源
C．物体吸收热量，温度一定升高
D．物体尺度由小到大顺序排列的是：质子、原子核、原子、夸克
12．下列说法中正确的是
A．分子间存在着相互作用的引力和斥力
B．组成物质的大量分子无规则运动的剧烈程度与温度有关
C．长时间压在一起的铅板和金板互相渗入，这种现象是扩散现象
D．打扫卫生时房间内尘土飞扬，这种现象说明分子在不停地做无规则运动
13．在两个完全相同的容器中分别装满甲、乙两种不同的液体，将体积相同的实心小球A、B用细线连接放入两液体中，待小球静止后如图所示．下列判断正确的是
A．液体的密度ρ甲＞ρ乙
B．液体对容器底的压强p甲＝p乙
C．容器对水平桌面的压力F甲＞F乙
D．甲液体中A受到的浮力小于乙液体中A受到的浮力
三、填空题（本大题共5小题，共10分）
14．王宇将焦距为5cm的凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏的位置如图所示，其中明显还需要调整的是__________的高度．调整后，在光屏上恰好得到一个清晰的、倒立的烛焰的_________像，生活中的__________机是利用这一原理的．
15．体积为0.5m1的钢瓶内装有密度为6kg/m1的氧气，某次电焊中用去了其中1/1，则钢瓶内剩余氧气的质量为_______kg，剩余氧气的密度为_______kg/m1．
16．在一次抗洪救灾行动中，一名质量为60kg的武警战士登上一艘自重为540kg的冲峰舟准备抢险救灾，此时漂浮在水面上的冲锋舟排开水的体积为_______m3，若满载时排开水的体积为1.2m3，最多还能装载质量为_______kg的人和物资。（ρ水=1.0×103kg/m3）
17．如图所示是分别通过A、B两个导体的电流与其两端电压的关系图．由图可知，若将A、B两导体串联后接入电路，当通过A的电流为0.1A时，A和B两端的总电压是_____V；将A、B并联后接入电路，当通过B的电流为0.2A时，通过A的电流是_____A．
18．如图所示，木块A长___________mm，停表读数为__________s．
四、计算题（本大题共3小题，共29分）
19．用如图所示的滑轮组提升重物，若货物重，货物上升速度是，拉力F的功率是，求：
绳子自由端拉力F滑轮组的机械效率.
20．实验室里有一个标有“6V 3W”的小灯泡L1和一个标有“6V”的小灯泡L2，将它们连接到图甲所示电源电压可调的电路中，其中通过L2的电流与电压的关系如图乙所示，电流表、电压表均使用大量程（0～3A，0～15V），开关均闭合时，滑片P置于最右端时，调节电源电压使小灯泡L2正常发光，电流表的示数为1.3A。求：
（1）L2正常发光时的电阻。
（2）滑动变阻器的最大电阻。
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围。
21．电动摩托车是利用电动机来驱动的一种环保型交通工具，采用独轮设计，车身小巧并具有自身平衡功能,可帮助通勤者应对拥堵的交通和避免昂贵的停车费.某款电动摩托车的整车质量为57kg，电动机的额定电压为60V，电动机的额定功率为300W，且行驶最大速度可达40km/h，此车只可乘一人，已知小强的质量为60kg，匀速行驶时所受阻力为总重的0.02倍．（g=10N/kg）
（1）该车以额定功率行驶20min时，消耗的电能；
（2）若该车电动机将80%的电能转化为克服阻力做的功，在平直公路上以额定功率匀速行驶20km所需要的时间．
五、作图题（本大题共2小题，共4分）
22．如图是使用手机和自拍扦进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出自拍杆所受的阻力F2和F1的力臂L1．（不考虑自拍杆的重力）
（___）
23．如图 所示，物体 A 与平板小车一起在水平桌面上向右匀速运动，当小车突然减速时，画出木块的受力示意图。
六、实验探究题（本大题共3小题，共15分）
24．在“探究小灯泡的亮度与电功率的关系”的实验中，实验小组选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如图甲所示．
（1）如图甲所示是小明同学连接的部分电路，请你用笔画线代替导线，将图中的实物电路连接完整，要求滑动变阻器的滑片向右移动时，小灯泡变暗．
（______）
（2）电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是______．
（3）排出故障后，继续实验，调节滑片并把多次测量的电流和电压绘制成I-U图像，如图乙所示，根据图像可知，小灯泡正常发光时的电流为_______A，额定功率为_____W．
（4）请你为实验需要测量和计算的物理量及记录的现象，在方框内画出一个记录实验数据的表格．
（______）
25．小明用两个完全相同的蜡烛A和B，在水平桌面上探究平面镜成像的特点．
小明采用透明玻璃板代替平面镜，点燃蜡烛A后，小明发现镜中出现如图甲所示的现象，出现这一现象的原因是________．改进实验后，如图乙所示，移动蜡烛B，使它与蜡烛A的像完全重合，这样做的目的除了能确定蜡烛A经平面镜所成像的位置，同时还能比较____关系．小明想验证平面镜所成的像是虚像，接下来的操作是：移去蜡烛B，在B的位置竖直放置一张白卡片，_________（选填“透过玻璃”或“直接”）观察白卡片上有无蜡烛A的像．用木板紧贴玻璃板背面，挡住玻璃板后的光，从A侧向玻璃板看去，人眼____（选填“能”或“不能”）看见蜡烛A的像．小明想要研究像与物左右位置的关系，做了四个模型，如丙图所示，并把它们分别面对玻璃直立在桌面上，其中能够达到实验目的是______． 多次改变蜡烛A的位置，用笔在白纸上记录平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和对应蜡烛B位置的连线，每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这一步操作目的是为了找到___的关系．
26．在“探究影响滑动摩擦力大小因素”的实验中，小英做了如图甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板．实验中第1次和第2次用相同的长木板，第3次用表面更加粗糙的长木板．
（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面上做_____，根据二力平衡知识，可知滑动摩擦力的大小_____（选填“大于”、“等于”或“小于”）拉力的大小．
（2）比较1、2两次实验，得出结论：_____．
（3）比较_____两次实验，是为了探究滑动摩擦力的大小与接触面粗糙程度的关系．
（4）刚开始小英做第1次实验时控制不好力度，拉力随时间变化的图象如图乙所示，木块的速度随时间变化的图象如图丙所示，则木块在第7s时的摩擦力为_____N．
（5）小芳同学将实验方法进行了改进，实验装置如图丁所示：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉着长木板沿水平地面向右运动，此时木块受到的摩擦力方向_____，大小为_____N．这样改进的好处是_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
弹性绳在两种情况下承受的拉力相同，两个人沿相反方向拉弹性绳和将弹性绳一端固定，两个人同时用力拉弹性绳，效果一样，因为两个人拉时，某一个人拉相当于固定在柱子上，根据力的作用是相互的，人拉弹性绳的力和弹性绳拉人的力相当，所以两种情况下，拉力相等，所以乙图中每个人的拉力是甲图中每个人拉力的1/2，所以B选项正确．
2、A
【解析】
根据题意“下列关于电压表示数的判断正确的是”可知，本题考查了串联电路特点和欧姆定律的应用，本题无法直接求出电压表的电压值，只是求可能的值，故可通过列出表达式后利用数学知识进行分析判断，从而得出最后的结果．
【详解】
由电路图可知，当单刀双掷开关S掷向a时，R1与R串联，电压表测R1两端的电压，因串联电路中各处的电流相等，所以，电路中的电流：，
因串联电路中总电阻等于各分电阻之和，所以，电源的电压：，
当单刀双掷开关S掷向b时，R2与R串联，电压表测R2两端的电压，此时电路中的电流：，
此时电压表的示数：，故A正确．
3、C
【解析】
如图是并联电路，电压表测电源的电压，所以当滑动变阻器的滑片P向右移动时，电压表的示数不变；由于各支路互不影响，电流表测量定值电阻电流，所以当移动滑片时电流表示数也不变．
4、C
【解析】
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【详解】
露是液态的，是由空气中的水蒸气遇冷（清晨温度比较低）形成的，气态变为液态的现象叫液化．
A.霜是空气中的水蒸气遇冷凝华形成的冰晶．故A不符合题意；
B.冰凌是水凝固形成的．故B不符合题意；
C.雾是空气中的水蒸气遇冷液化形成的小水滴．故C符合题意；
D.冰雪消融由固态变为液态，是熔化过程．故D不符合题意．
故选C．
5、C
【解析】
空气开关相当于保险丝，应串联在干路中，由图知道连接正确，故A不合题意；两孔插座，与其他用电器并联，接线时左零右火，由图知道连接正确，故B不合题意；开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全，由图可知，这位同学连接的电路中的错误是开关接在零线上了，故C符合题意；三孔插座与其他用电器并联，接线左零右火上地线，由图知道连接正确，故D不合题意，选C．
6、D
【解析】
A、由图b可知，两车同时出发，在0～t0时间内，两车的距离逐渐减小，说明是甲车的速度快，由s﹣t图象可知，两车都做匀速直线运动，且斜线的倾斜程度越大，表示速度越快，
图b中，图线Ⅰ的倾斜程度越大，所以图线Ⅰ表示甲车的运动情况，则图线Ⅱ表示乙车的运动情况，故A错误；
B、图b中的t0时刻，说明两车的位置相同，表示甲乙两车相遇，由A的分析知，两车的速度不相等，故B错误；
CD、由A项解答可知，甲车的速度大于乙车的速度，所以，两车距离变为s1（s1＜s），有两种情况：一是甲车尚未追上乙车，二是甲车超过乙车；所以，t时刻可能在图b中的t0时刻之前，也可能在t0时刻之后，故C错误，D正确．
7、D
【解析】
解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB两端电压为2V时，跳绳自动计数器会计数一次，故A错误；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等：，解得R1＝5R2，故B错误；由乙图可以看出，当没有挡住射向R1的激光， U2'＝UAB'＝6V，由串联电路的分压原理可知此时两电阻相等，故C错误；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，故D正确．故选D．
点睛：由电路图知，两电阻串联，AB间电压为R2两端电压．由题知，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题．
8、C
【解析】
由电路图可知,灯泡L与滑动变阻器R并联，电压表V测电源的电压，电流表A1测干路电流,电流表A2测L支路的电流。因电源的电压不变，所以滑片移动时，电压表的示数不变，故B错误；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流和实际功率不变，即L的亮度不变，故A错误；
当滑片P向右移动时，变阻器接入电路中的电阻变小，由可知，通过R的电流变大，
因并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表A1的示数变大，由P=UI可知，整个电路消耗的总功率变大，故C正确，D错误。
9、C
【解析】
A. 中学生正常步行的速度在1.1m/s=1.1×3.6km/h=4.32km/h左右。不符合实际；
B. 人体正常体温在37℃左右，感觉舒适的温度在23℃左右。不符合实际；
C. 10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右。符合实际；
D. 家中柜式空调的额定功率在1100W以上,正常工作电流不小于I===5A.不符合实际。
10、A
【解析】
原子是由原子核和核外电子组成的，所以原子比原子核大；原子核是由质子和中子组成的，所以原子核比质子大；而夸克则是比质子和电子更小的微粒，在这几种微粒中夸克是最小的．
故A正确.
二、多选题（本大题共3小题，共12分）
11、AB
【解析】
A、禁止鸣笛是在声源处防止噪声产生。故A正确；
B、太阳能、风能、潮汐能都能够源源不断地从自然界直接获得，所以都是可再生能源，故B正确；
C、物体吸收热量，温度不一定升高，比如：晶体在熔化过程，吸热，内能增加但温度不变，故C错误；
D、夸克可组成质子，质子可组成原子核，原子核可组成原子，故物体尺度由小到大顺序排列的是：夸克、质子、原子核、原子，故D错误。
12、ABC
【解析】
AB．物体是由分子组成的，分子在永不停息的做无规则运动，分子间有相互作用的引力和斥力，温度越高，分子做无规则运动越剧烈，故AB正确；
C．物质的分子在不停地做无规则运，不同的物质相互接触时彼此进入对方的现象属于扩散象，所以长时间压在一起的铅板和金板互相渗入，这种现象是扩散现象，故C正确；
D．打扫卫生时房间内尘土飞扬，尘土飞扬属于机械运动，不属于分子运动，故D错误．
13、ACD
【解析】
A、两个小球体积相同，将两个小球看成整体，处于漂浮状态，F浮=G，重力不变，浮力不变，V排甲＜V排乙，根据F浮=ρ液gV排可得ρ甲＞ρ乙，故A正确；
B、液体的深度相同，ρ甲＞ρ乙，根据p=ρgh可得p甲＞p乙，故B错误；
C、图甲中液体的体积大于图乙中液体的体积，根据m=ρV可得m甲液＞m乙液，根据G=mg得到G甲液＞G乙液，容器对水平桌面的压力F=G容+G液+G小球，容器的重力相等，甲中液体的重力大于乙中液体的重力，两个小球在甲乙液体中的重力相等，所以F甲＞F乙，故C正确；
D、两个小球在两种液体中处于漂浮状态，浮力等于重力，重力不变，总浮力不变，小球B全部浸入液体中，ρ甲＞ρ乙，根据F浮=ρ液gV排可得FB甲＞FB乙，F总浮=FA+FB，所以A在液体中浮力关系是FA甲＜FB甲，故D正确．
三、填空题（本大题共5小题，共10分）
14、光屏 实 照相
【解析】
烛焰、凸透镜、光屏的中心没有在同一高度，像不会成在光屏的中央位置，所以要调整光屏的高度，使蜡烛、凸透镜、光屏的中心在同一直线上，像才能在光屏的中央位置；
由图可知，u＞v，成倒立、缩小的实像，照相机利用此原理制成的．
15、2 4
【解析】
原来氧气的质量为m=ρV=6kg/m1×0.5m1=1kg，故钢瓶内剩下氧气的质量为×1kg=2kg
剩余氧气的密度：ρ剩===4kg/m1；
16、 0.6 600
【解析】
漂浮在水面上的冲锋舟所受浮力等于人和冲锋舟重力的和，
，
根据F浮=ρ液gV排可得，此时冲锋舟排开水的体积为
；
若满载时排开水的体积为1.2m3，则冲锋舟所受浮力
，
此时冲锋舟和人与物资的总质量，
则最多还能装载质量为m=1200kg-600kg=600kg；
本题考查浮力的计算公式和漂浮条件的应用，有一定难度。要求学生灵活运用公式计算解决问题。
17、1.5 0.4
【解析】
（1）将A、B串联后接入电路时，通过它们的电流相等，根据图象读出A、B两端的电压，利用串联电路的电压特点求出AB两端的电压之和；
（2）A、B并联时，各支路两端的电压相等，根据图象读出通过B的电流为0.2A时两端的电压以及通过A的电流．
【详解】
（1）因为串联电路中各处的电流相等，所以通过A的电流为0.1A时，通过B的电流也为0.1A，
由图象可知，通过AB两端的电压分别为UA=0.5V，UB=1.0V，
又因为串联电路中总电压等于各分电压之和，所以A和B两端的电压总和：UAB=UA+UB=0.5V+1.0V=1.5V；
（2）因为并联电路中各支路两端的电压相等，所以将A、B并联后接入电路中时，它们两端的电压相等，
由图象可知，当通过B的电流为0.2A时，两端的电压为2.0V，也是A两端的电压，
由图象可知，A两端的电压为2.0V时，通过的电流为0.4A．
18、34.0 5min37.5s
【解析】
由图知，刻度尺的分度值是1mm，图示物体A左侧与0.00cm刻度线对齐，右侧指在3.40cm处，因此物体长度为3.40cm=34.0mm；由图知，小盘的分度值是0.5min，指针在5min和6min之间，更接近6min，而大盘指针在37.5s，因此秒表读数为5min37.5s．
四、计算题（本大题共3小题，共29分）
19、（1）200N（2）60%
【解析】
(1)手拉绳子的速度为v2=3v1=3×0.3m/s=0.9m/s，由 得，作用在绳子自由端的拉力： ；
(2)由得，滑轮组的机械效率：=60%.
20、（1）6Ω；（2）20Ω；（3）6V-16V
【解析】
（1）由图乙得到小灯泡L2正常发光时，U2=6V，I2=1A， L2正常发光时的电阻R2==6Ω；
（2）由图可知，闭合开关S1、S2、S3，滑片P置于最右端时，滑动变阻器的最大阻值与灯泡L2并联，电流表测干路电流，并联电路中各支路两端的电压相等，且小灯泡L2正常发光，所以电源的电压：U=U1=6V， 并联电路中干路电流等于各支路电流之和，所以通过滑动变阻器的电流：I滑=I-I1=1.3A-1A=0.3A，滑动变阻器的最大阻值：R滑大=20Ω；
（3）①L1的阻值R1==12Ω，通过L1的额定电流I1==0.5A，
串联电路电流相等，所以电路中最大电流为0.5A，由乙图可知当电流为0.5A时，L2两端的电压为2V，所以电源电压U=U1+U2=6V+2V=8V；
②只闭合开关S1时，L1与滑动变阻器串联，L1正常发光时的电流I1=0.5A，L1的阻值为R1=12Ω，总电阻最大值R总最大=12Ω+20Ω=32Ω，电路中总电阻变化范围为12Ω-32Ω，电源电压最小值U=IR=0.5A×12Ω=6V，最大值U=IR=0.5A×32Ω=16V，故电源电压的调节范围为6-16 V；
③闭合S1、 S2，断开S3，滑动变阻器与L2并联再与L1串联，电路的总电阻最小值为12Ω，最大值为12Ω+20Ω=32Ω，也在12Ω-32Ω范围内，所以电压范围也在第②种情况的范围之内；
④当闭合S2和S3时，只有L2接入电路，电源电压为6V时，L2正常发光；
⑤当开关全闭合时，滑动变阻器与L2并联，电源电压为6V，L2正常发光；
综上所述电源电压的调节范围为6V-16V。
答：（1）L2正常发光时的电阻是6Ω；
（2）滑动变阻器的最大电阻是20Ω；
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围是6V-16V。
21、（1）3.6×105J（2）1950s
【解析】
（1）由P=可得消耗的电能：W=Pt=300W×20×60s=3.6×105J；
（2）人和车的总重力：G总=(m车+m人)g=(57kg+60kg)×10N/kg=1170N；车受到的阻力：F阻=0.02G总=0.02×1170N=23.4N；由题意得：80%Pt=F阻S，则t===1950s．
五、作图题（本大题共2小题，共4分）
22、
【解析】
将自拍杆看作一个杠杆，O为支点，过支点O作动力F1作用线的垂线段，即为F1的力臂L1，自拍杆所受的阻力F2是手机对杆的压力，阻力的方向是竖直向下的，据此画出阻力F2的示意图，如图所示：
23、
【解析】
原来物体A与平板小车一起在水平桌面上向右匀速运动，当小车突然减速，由于惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，受到水平向左的摩擦力,同时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三个力的作用点都在物块的重心上，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、 小灯泡断路 0.5 1.25 见解析所示
【解析】
(1)根据要求滑动变阻器的滑片向右移动时，小灯泡变暗，即电流变小，电阻变大，故滑片以左电阻丝连入电路中，灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：
(2)电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是小灯泡断路．(3)根据图乙电流和电压绘制成的I−U图象，小灯泡正常发光时的电流为0.5A，灯的额定功率为：P＝UI＝2.5V×0.5A＝1.25W；(4)表格内容包含灯泡的电压、通过的电流、电功率及灯的亮度(要分别记录灯在高于、等于、低于额定电压下发光情况)，实验数据的表格如下所示：
（1）根据要求滑动变阻器的滑片向右移动时，小灯泡变暗确定变阻器的连接，根据灯的额定电压确定电压表选用的量程与灯并联；（2）若电流表示数几乎为0，灯不发光，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；（3）根据图乙找出灯的额定电压下的电流，根据P＝UI求灯的功率；（4）根据实验目的和记录的物理量设计表格．
25、光在玻璃板的两个面分别成像（玻璃板过厚） 像与物的大小 直接 能 B 像和物到镜面距离
【解析】
（1）由甲图知道，点燃蜡烛后，发现镜中出现了蜡烛A两个不重合的像，出现这一现象的原因是玻璃板太厚，因为两个反射面成像距离比较远，而实验时会出现明显的两个像；
（2）如图乙移动蜡烛B，使它与蜡烛A的像完全重合，即拿另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，这样可以能确定蜡烛A经平面镜所成像的位置，同时还能比较蜡烛成的像和蜡烛大小关系；
（3）由于实像能用光屏承接，虚像不能用光屏承接，所以，当移去蜡烛B，在B的位置竖直放置一张白卡片，卡片上是看不到蜡烛A的像的，由此说明平面镜成的是虚像；
（4）平面镜成的像是光的反射形成的，蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，所以用木板紧贴玻璃板背面，挡不住玻璃板反射光，所以，人眼在玻璃板前仍能看见棋子A的像；
（5）由图知道，四个模型分别为字母A、C、T、V，即只有C左右不同，而A、T、V，左右相同，所以当小明把四个模型分别面对玻璃板直立在桌面上，用模型A、T、V不能达到实验目的，只有字母C左右不同，能够达到实验目的；
（6）用铅笔画出平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和蜡烛B位置的连线，并每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这样可以发现两蜡烛到镜面的距离，便于找到像和物到镜面距离的关系．
26、匀速直线 等于 在接触面粗糙程度一定时，压力越大，摩擦力越大 2、3 3 水平向右 2.8 不需要木板做匀速直线运动，便于实验操作
【解析】
（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，从而测出木块与长木板之间的滑动摩擦力；
（2）由1、2两次接触面粗糙程度相同，压力不同，是探究滑动摩擦力的大小跟压力大小的关系，故可以得出：在接触面粗糙程度一定时，压力越大，摩擦力越大；
（3）要探究滑动摩擦力的大小与接触面粗糙程度的关系，需要控制压力相同，改变接触面的粗糙程度，如图2、3两次符合要求．
（4）由图丙可知：2～6s物体做匀速运动，此时物体处于平衡状态，受到的拉力和摩擦力是一对平衡力，大小相等，由图乙可知此过程的拉力为3N，所以滑动摩擦力为3N；6～8s物体做减速运动，但由于压力的接触面的粗糙程度不变，摩擦力不变，仍为3N，故第7s时，摩擦力为3N；
（5）木块处于静止状态，受到平衡力的作用，拉力和摩擦力大小相等，方向相反，因测力计对木块的拉力方向水平向左，故木块受到的摩擦力方向为水平向右；
弹簧测力计分度值为0.1N，此时示数为2.8N，即拉力为2.8N，故滑动摩擦力为2.8N；
改进后，木块与弹簧测力计固定不动，拉动木板运动，一方面，不需要木板做匀速直线运动，便于实验操作，另一方面，由于测力计静止便于读数．
实验次数
灯泡两端的电压U/V
通过灯泡的电流I/A
灯泡的电功率P/W
灯泡的亮度
1
2
3
