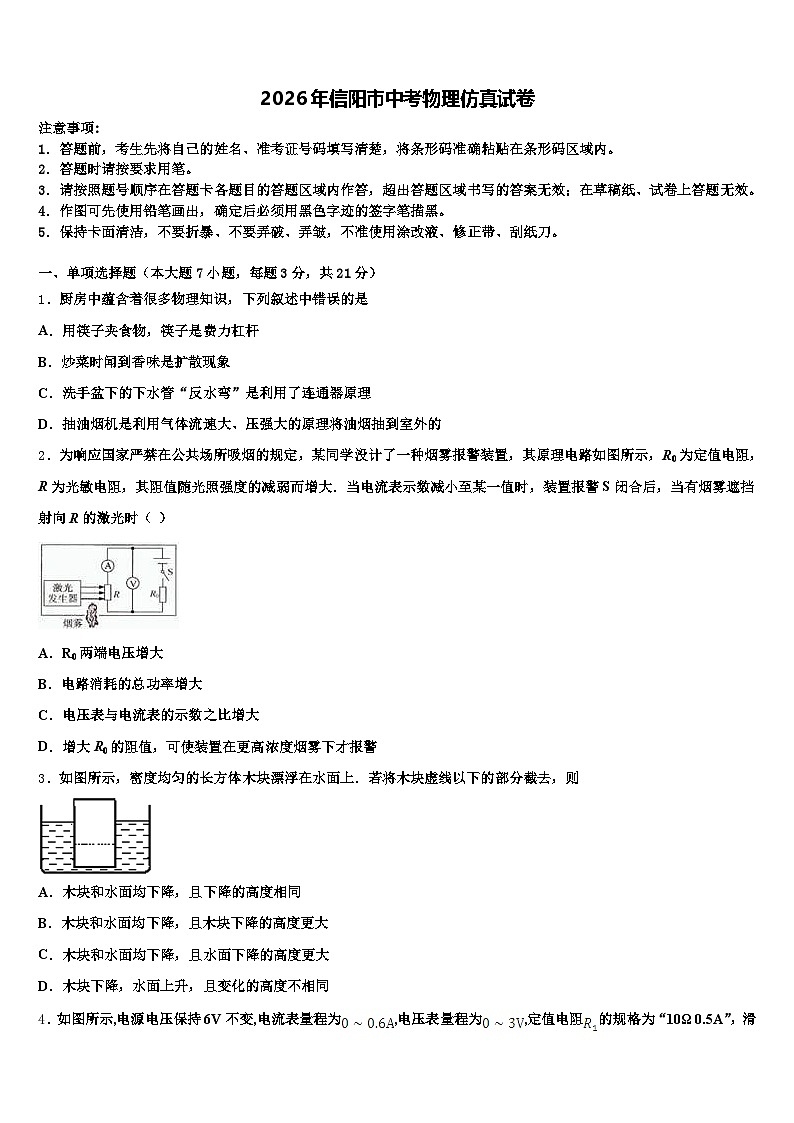

2026年信阳市中考物理仿真试卷（含答案解析）

这是一份2026年信阳市中考物理仿真试卷（含答案解析），共21页。试卷主要包含了答题时请按要求用笔，阅读短文，并回答问题等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．厨房中蕴含着很多物理知识，下列叙述中错误的是
A．用筷子夹食物，筷子是费力杠杆
B．炒菜时闻到香味是扩散现象
C．洗手盆下的下水管“反水弯”是利用了连通器原理
D．抽油烟机是利用气体流速大、压强大的原理将油烟抽到室外的
2．为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大．当电流表示数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．R0两端电压增大
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．增大R0的阻值，可使装置在更高浓度烟雾下才报警
3．如图所示，密度均匀的长方体木块漂浮在水面上．若将木块虚线以下的部分截去，则
A．木块和水面均下降，且下降的高度相同
B．木块和水面均下降，且木块下降的高度更大
C．木块和水面均下降，且水面下降的高度更大
D．木块下降，水面上升，且变化的高度不相同

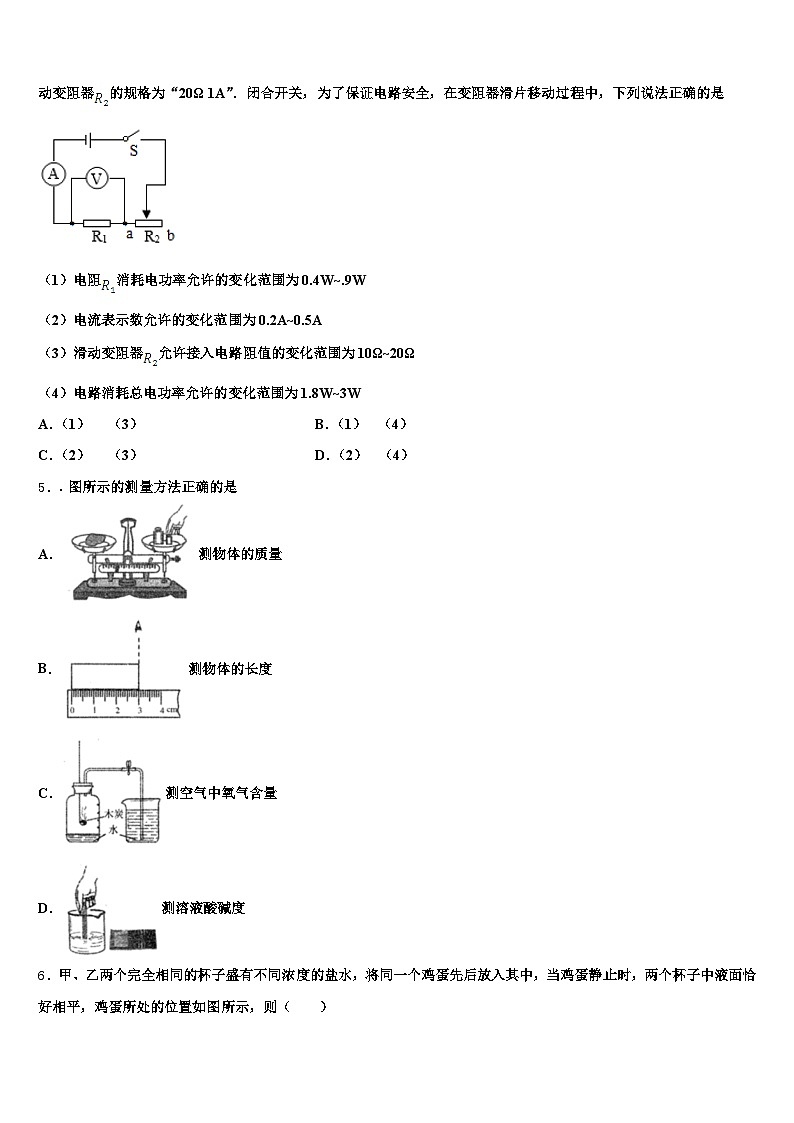

4．如图所示,电源电压保持6V不变,电流表量程为,电压表量程为,定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是
（1）电阻消耗电功率允许的变化范围为0.4W~.9W
（2）电流表示数允许的变化范围为0.2A~0.5A
（3）滑动变阻器允许接入电路阻值的变化范围为10Ω~20Ω
（4）电路消耗总电功率允许的变化范围为1.8W~3W
A．（1） （3）B．（1） （4）
C．（2） （3）D．（2） （4）
5．. 图所示的测量方法正确的是
A．测物体的质量
B．测物体的长度
C．测空气中氧气含量
D．测溶液酸碱度
6．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则（ ）
A．甲杯中的盐水密度较大
B．乙杯底部所受的液体压强较大
C．甲杯底部所受的液体压力较大
D．鸡蛋在乙杯中受到的浮力较大
7．无线电充是一种增加手机续航时间的方式，无线充电的技术原理是：电流流过充电 座的“送电线圈”产生磁场，手机中的“受电线圈”靠近该磁场时就会产生感应电流，给智 能手机充电，如图所示，“受电线圈”处用到的实验原理与下列图中相同的是
A．B．
C．D．
二、填空题（本大题7小题，共21分）
8．如图所示电路电路中，灯泡L1和L2是_____（选填“串联”、“并联”），电压表测的是_____（“电源”、“L1”或“L2”）的电压．
9．如图所示是初中学习中接触到的一些实验，请根据实验在下面空格中填入相应的内容．
（1）如图A：向下吹气，纸片会向中间靠拢，可用_________的关系来解释；
（2）如图B：电铃是利用_________工作的；
（3）如图C：根据图示原理可以制成_________机；
（4）如图D：听到收音机发出“咔咔”声，这一现象验证了_________的存在．
10．阅读短文，并回答问题．
第四代电光源﹣﹣﹣﹣﹣LED光源
如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．
由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．
（1）LED灯主要由_____（导体/半导体/超导体）材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯_____（高/低）；
（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED_____（能/不能）发光；此时两电表的示数为_____
A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA
（3）某个家庭原来全部用白炽灯来照明，平均每月照明用电50kW•h，现全部改用LED灯．相同情况下可节能约70%．已知每消耗l度电相当于排入1.1kg的二氧化碳，则改用LED灯后，这个家庭平均每月能减排二氧化碳约_____kg．
11．家用轿车上的倒车雷达是利用_____（选填“电磁波”或“超声波”）工作的。核能属于_____（选填“可再生”或“不可再生”）能源，核电站是利用_____（选填“核裂变”或“核聚变”）来获得核能的。
12．在“对电冰箱冷藏室内温度分布情况”探究中，几组同学获得了不同实验数据（如表），经分析_____(选填“小红”、“小明”或“小华”)的数据可能存在错误．为解决测量凝固点不方便的问题，可以采取先将不同的液体放入冷冻室速冻，发生的物态变化是_____，然后再取出测量它们的熔点的方法，从而得到凝固点，能这样做的理由是_____．
13．3月21日下午，吉安市罕见地下起了冰雹，冰雹的形成主要是当天气温急剧升高，空气密度_________（填“增大”或“减小”），含有大量水蒸气的气流迅速升到高空形成冰雹，冰雹下到地面后一会就消失不见了，这是_________现象（填物态变化名称）。
14．如图所示，重为10牛的物体A在拉力F的作用下匀速上升2米，滑轮重及摩擦不计，在此过程中拉力F的大小为______牛，所做的功为_______焦，物体A的重力势能________（选填“增大”、“不变”或“减小”）。
三、作图题（共7分）
15．在图中画出静止在地面上的物体所受支持力的示意图．
16．如图所示，ab是经平面镜反射后的一条光线。请在图中画出ab的入射光线和ab经凹透镜折射后的光线。
（_____）
17．利用如图中的定滑轮和动滑轮绕制滑轮组，要求能够改变用力的方向．
四、实验题（本大题共5小题，共20分）
18．课后小军又用图甲的装置,探究水沸腾时温度变化的特点,实验数据记录如下
a.分析实验数据可知水的沸点为________℃,产生这一现象的原因可能是当地大气压强________ (选填“高于”、“低于”或“等于”)一个标准大气压；
b.图中________ (填“乙”或“丙”)图能反映水沸腾前产生气泡的情形．
19．在探究“物体的重力势能与什么因素有关”时，小明提出了如下猜想：
猜想一：物体的重力势能可能与物体的质量有关；
猜想二：物体的重力势能可能与物体所在高度有关．
为此他设计了如图甲所示的实验装置．将两端开口、长约1m、粗细均匀的圆柱形玻璃管竖直固定在铁架台上，将粗细适宜的圆柱形泡沫塑料块置于玻璃管内O点处（塑料块与玻璃管内壁有适量的摩擦）；其他器材还有：刻度尺、一组系有细线的质量不等的钩码、用于调整泡沫塑料块回到O点位置的木棒（如图乙所示）．
请你帮助小明回答下列问题：
（1）探究“猜想二”时，应使用质量___________（选填“相同”或“不同”）的钩码从___________（选填“相同”或“不同”）的高度在玻璃管内由静止下落，去冲击O点的泡沫塑料块，然后用刻度尺分别测量______________，从而比较出重力势能的大小．
（2）设计探究“猜想一”的记录实验数据的表格．
（__________）
20．小铭和小群利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω.
（1)小铭根据图甲所示的电路图，将图乙中的实验器材连接成实验电路，小群在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小铭改接。
①请在接错的那根线上打“×”；
②另画一根导线，使电路连接正确；
（________）
③正确连接电路后，闭合开关，电压表、电流表均有示数，移动滑片时电压表、电流表示数变化较小，产生这种现象的原因是：__________________。
（2)小铭将电路改接正确后，闭合开关，调节滑动变阻器的滑片到某位置，保持电压表的示数为2.5V，电流表的指针如图丙所示，则电流表的读数是______A，连入电路的电阻R消耗的电功率是_______W。
（3）实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由25Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片向________（选填“左”或“右”）移动：当定值电阻为25Ω时，应移动滑动变阻器滑片使其接入电路的阻值为_______Ω。
（4）利用该实验装置还可以测未知定值电阻的阻值，实验中需多次移动滑动变阻器的滑片，多次实验的目的是____________________。
21．在“测量小灯泡正常工作的电阻”实验中，电源电压为4.5V，小灯泡灯电压是2.5V，正常发光时电阻约为10Ω，电路图如图1所示．
（1）小明按电路图1连接实物、接通电路，电流表、电压表均有示数，无论怎样移动滑动变阻器滑片，灯泡不发光．用另一根导线的两端试触变阻器两个接线柱时，看到灯泡发光．他分析：灯不发光，可能是下列原因之一
A．灯的实际功率过小 B．灯断路 C．灯被短接 D．滑动变阻器断路
①小芳认为B、C、D这些原因不可能．请你解释为什么不可能．
B的解释: _________________________________________.
C的解释: _________________________________________.
D的解释: _________________________________________.
②检查发现：只有滑动变阻器接线出错，导线接在了_________两个接线柱上．（选填图2中的：“A”、 “B”、 “C”或“D”）
（2）按图1电路图，在图2中正确连接实物．
（_____）
（3）通过正确操作，小明判断出小灯泡正常发光，电流表和电压表的示数如下图所示．
①调节滑片时要观察________表，才能判断小灯泡是否正常发光．
②灯正常工作时的电阻为___Ω（保留一位小数）．
22．小明利用托盘天平、量筒、水和细线测量一物块的密度．下列操作或数据收集正确的是
A．调节天平横梁平衡时，指针如图甲所示，应将平衡螺母向右端调节
B．用调好的天平测物块质量，天平平衡时如图乙所示，该物块的质量为52.2g
C．利用图丙、丁所示的方法，测出物块的体积为30cm3
D．被测物块的密度为2.6g/cm3
五、计算题（本大题共2小题，共13分）
23．如图甲所示，水平地面上有一个大木箱，其质量为150kg，其底面积为2m2. 张明同学用沿水平方向的力想把大木箱推走：先用100N的力推2s，没推动，再用300N的力推2s，使其加速前进，最后用200N的力推2s，使其做匀速直线运动．他推重物的三个阶段中，速度v与对间t的关系图象如图乙所示．求：
木箱的重力；木箱静止时对水平地面的压强；在2—4s内木箱所受的摩擦力；
24．如图所示，盛有水的杯子静止在水平桌面上。杯子重1N，底面积为40cm2；杯内水重5N；体积为100cm3、重为2N的物体M浸没在水中，此时水深10cm。（水的密度ρ=1.0×103kg/m3，g取10N/kg）求：
物体M在水中所受的浮力；水对杯底的压力；杯子对水平桌面的压强。
六、综合能力题（本大题共3小题，共18分）
25．舞剧千手观音是在广为流传的千手观音故事的基础上重新创作的，演绎了一段极具寓言色彩的故事．图为由张继钢担任编剧、编导的大型舞剧千手观音登上了国家大剧院的舞台时的剧照．
如图所示，观众看不见领舞者身后站着的其她舞蹈者，这是因为光的______的缘故．
佛光普照，梵音如丝，聆听脱俗乐音，我们能分辨出究竟是何种乐器在发声，因为不同的乐器发声，其______是不同的．填“音调”、“音色”或“响度”
舞台上云雾缭绕，宛如天庭，它们是固态二氧化碳______时吸热导致空气中的水蒸气遇冷______而产生的效果．填物态变化
聋哑少女听不清声音，她们是如何感知音乐节奏的？训练中，技术人员通过加大音量，使音箱、舞台产生______，从而使靠在音箱上或站在舞台上的聋哑少女感觉到音乐节奏的变化．
26．太阳能是一种理想的绿色能源．小华家最近安装了一台太阳能热水器，如图其室内进出水管的安装示意图，Ⅰ为进水阀，Ⅱ出水阀，Ⅲ为调温阀．在水箱接口处有一根进出水管，一根溢流管，一根排气管．给水箱上冷水或沐浴时用热水，均通过这根进出水管来完成．请完成下列问题：
给水箱上水时I、Ⅱ应处于何种状态？此时水塔、自来水管与热水器的水箱、排气管、溢流管它们共同构成的物理模型是什么？ 若水箱安装在七楼楼顶上，且距楼顶地面高1米，小华家住二楼，进水阀距二楼地面高1米，每层楼高3米，则在进水阀处水压至少为多大才能顺利上水． 设水箱容积为100升，在一般的光照条件下，一满箱15℃的水到傍晚时，水温可达到65℃，相当于多少米3的煤气完全燃烧放出的热量 （C水=4.2×103J/（kg•℃），煤气的热值约4×107J/m3）． 水箱中的水温在冬天有时不够高，一般都预装了电加热器．若该电加热器的规格为“220V 2.4KW”，家里当时的实际电压只有200V，要把满箱水温度提高10℃，需加热多少分钟？（g=10N/kg）
27．如图所示，平面镜前立有一旗杆．请画出旗杆顶A点在平面镜中的像；
（_______）
将平面镜远离旗杆，旗杆的像大小_____（选填“变大”、“变小”或“不变”）；举行升旗仪式时，旗子沿旗杆匀速上升，此时旗子的像相对旗子_____（选填“静止”或“运动”）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、用筷子夹食物时，动力臂小于阻力臂，则筷子是费力杠杆，故A正确,不符合题意；
B、炒菜时，菜的香味分子扩散到空气中而四处飘逸，属于扩散现象，故B正确,不符合题意；
C、洗手盆的排水管用U形“反水弯”两端开口,底部连通,达到防臭目的,是利用了连通器原理，故C正确,不符合题意；
D、流体在流速大的地方压强较小，在流速小的地方压强大；转动的扇叶处气体的流速大、压强小，从而在周围大气压的作用下将油烟抽到室外，所以其原理是气体流速大的地方压强小，故D错误,符合题意；
2、C
【解析】
由电路图可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流．
因光敏电阻R的阻值随光照强度的减弱而增大，所以，当有烟雾遮挡射向R的激光时，R的阻值变大，电路中的总电阻变大，由I=可知，电路中的电流减小，
A．由U=IR可知，R0两端电压减小，故A错误；
B．由P=UI可知，电路消耗的总功率减小，故B错误；
C．由R=可知，电压表与电流表的示数之比等于R的阻值，则电压表与电流表的示数之比增大，故C正确；
D．增大R0的阻值时电路中的总电阻增大，由I=可知，电路中的电流减小，则可使装置在更低浓度烟雾下报警，故D错误．
故选C．
3、B
【解析】
因为木块漂浮，所以浮力与重力相等，则F浮＝G木，ρ水gV排＝ρ木gV木，，因为木块密度和水的密度不变，因此木块淹没的体积与木块体积的比值不变；当将木块虚线以下的部分截去后，木块淹没的体积与此时木块体积的比值变小，故剩下的木块会下沉一些；由于木块的总体积减小，因此淹没的体积也将减小，则水面也将下降．由于木块底部的横截面积小于容器底部的横截面积，而V排＝V浸，由可得，木块下降高度大，故B选项符合题意．
4、A
【解析】
由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．当电压表的示数最大为3V时，电路中的电流：，因电流表的量程为0∼0.6A，定值电阻R1允许通过的最大电流为0.5A，滑动变阻器R2允许通过的最大电流为1A，所以，电路中的最大电流为0.3A，故(2)错误；此时电路中的总电阻：，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
R2小=R−R1=20Ω−10Ω=10Ω，
则滑动变阻器R2允许接入电路阻值的变化范围为10Ω∼20Ω，故(3)正确；
电阻R1消耗的最大功率：P1=U1I1=3V×0.3A=0.9W，
电路消耗的最大功率：P=UI1=6V×0.3A=1.8W，故(4)错误；
当滑动变阻器R2接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，电路消耗的总功率也最小，此时电路中的电流：，
电阻R1的最小功率：P1′=I22R1=(0.2A)2×10Ω=0.4W，则电阻R1消耗功率允许的变化范围为0.4W∼0.9W，故(1)正确，故A正确．
5、A
【解析】
1
6、B
【解析】
根据物体的浮沉条件判断两者所受浮力关系和液体密度关系，再由p=ρgh判断对杯底的压强关系即可．
【详解】
“同一个鸡蛋”、“液面恰好相平”这两个地方是突破口，鸡蛋在不同浓度盐水中分别处于悬浮，漂浮。根据浮沉条件有F甲=G，F乙=G，所以F甲=F乙，故D错误；根据阿基米德原理，，根据图可知V甲＞V乙，所以ρ甲＜ρ乙，故A错误；容器底部受到液体压强P=ρgh，因为ρ甲＜ρ乙、h甲=h乙可得，P甲＜P乙，故B正确；根据可得，两杯底面积相同，乙杯底受到液体的压强较大，压力也较大，故C错误；故应选B．
7、A
【解析】
从题意中知道，手机背面的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；
A．图中是闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，符合题意；
B．图中是奥斯特实验，说明通电直导线周围存在磁场，是电流的磁效应，不符合题意；
C．图中给导体通电，导体会运动，说明通电导体受到磁场力的作用，不符合题意；
D．图中是安培定则的应用，判断通电螺线管的磁极和电流方向的关系，不符合题意．
二、填空题（本大题7小题，共21分）
8、串联 L1
【解析】
在辨别电路时，电压表可以看成是断路，电流表可以看成导线，
所以，由图知，闭合开关，电流依次流经两个灯泡，故灯泡L1和L2串联，电流表测电路中的电流，电压表并联在灯泡L1和电流表的两端，则电压表测L1两端的电压．
9、流体压强与流速的关系 电流的磁效应 发电机 电磁波
【解析】
（1）实验A:向下吹气，纸片会向中间靠拢，这是因为纸片中间的流速大，压强小，两侧空气流速小，压强大的缘故，可用流体的压强和流速的关系来解释；
（2）电铃就是利用电流流过导体时，导体周围产生磁场，电铃是利用电流的磁效应制成的；
（3）图C是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流的现象，根据图示原理可以制成发电机；
（4）图D：移动电话是靠电磁波工作的，手机响，说明有电磁波存在，手机发出或接收的电磁波被电视机接收，故电视机会发出“咔咔”声．
10、半导体 低 不能 C 38.5
【解析】
（1）发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点．（2）由电路图可知LED灯与滑动变阻器串联，根据LED的单向导电性，判断电路所处的状态，然后根据电表所测的量判断示数，（3）先求出全部改用LED灯后的节约的电能，再计算减少排放的二氧化碳的质量．
【详解】
(1)由材料可知：二极管是由半导体做成的器件；发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，所以，LED灯主要由半导体材料制成；节能被称为冷光源，是因为电热转换损耗的能量较白炽灯低；
(2)闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED由于具有单向导电性，所以电路处于开路状态，LED不能发光；此时电压表示数为电源电压4.5V，电流表的示数为0，故选C.(3)全部改用LED灯后节约电能△E＝50kW⋅h×70%＝35kW⋅h，可减排二氧化碳△m＝△E×1kg/kW⋅h＝35kW⋅h×1.1kg/kW⋅h＝38.5kg，
11、超声波 不可再生 核裂变
【解析】
汽车倒车雷达是利用超声波的回声定位原理工作的；
核电站所用的核燃料不能在短期得到补充，属于不可再生能源；
由于核裂变是可控的，故核电站中的核反应堆就是通过核裂变过程中释放核能带动发电机发电的。
12、小明 凝固 同种晶体凝固点和熔点相同
【解析】
根据空气热胀冷缩的性质，电冰箱冷藏室内上层温度高，下层温度低，由图表数据可知小明的数据存在错误；物质有液体变为固态是凝固，为解决测量凝固点不方便的问题，可以采取先将不同的液体放入冷冻室速冻，此时发生的物态变化是凝固，然后再取出测量它们的熔点的方法，从而得到凝固点，因为同种晶体的凝固点和熔点相同。
13、减小 熔化
【解析】
气温升高，空气的质量不变，体积增大，由可知，空气的密度减小；冰雹是固态的，落到地面后一会就消失不见了，是因为由固态变为液态水，属于熔化现象。
14、5 20 增大
【解析】
由于不计滑轮重与摩擦，所以，动滑轮可省一半的力，拉力大小是：；使用动滑轮时，n=2，绳子自由端移动的距离是：s=2h=2×2m=4m，拉力所做的功是：W=Fs=5N×4m=20J。重为10牛的物体A在拉力F的作用下匀速上升2米，物体质量不变，高度增加，故重力势能增大。
三、作图题（共7分）
15、
【解析】
支持了的作用点物体上，方向竖直向上，过力的作用点，沿力的方向画一条箭头的线段，并用F表示，如图
16、
【解析】
先过入射点画出法线，根据反射角等于入射角在法线的右侧画出入射光线；ab的延长线过凹透镜的焦点，则折射光线平行于凹透镜的主光轴射出，如图所示：
17、
【解析】
解：要改变用力的方向，则向下用力，应从定滑轮开始绕．
故答案：
考点：滑轮组的设计与组装．
专题：作图题．
分析：滑轮组设计原则可归纳为：奇动偶定；一动配一定，偶数减一定，变向加一定．
点评：省力多少和绳子的绕法，决定滑轮组的使用效果，要改变力的方向则应从定滑轮开始绕线．
四、实验题（本大题共5小题，共20分）
18、98 低于 乙
【解析】
a由表中数据可知，2.5分钟后水的温度都是98℃．因水沸腾时温度保持不变，所以说明水的沸点为98℃．而标准大气压下水的沸点是100℃，说明当地大气压强低于一个标准大气压．
b.水沸腾前，由于烧杯中的水上下各部分温度不均匀，下部分温度高，上部分温度低．所以在杯底产生的水蒸气气泡在上升过程中会遇冷而液化，使得气泡体积变小，甚至气泡消失．由此分析，图中乙图为水沸腾前产生气泡的情形．
19、相同 不同 每次泡沫塑料块下移的距离
【解析】
（1）要探究“猜想二”物体的重力势能可能与物体所在高度有关．根据控制变量法的思路，就要控制钩码的质量相同，从不同的高度在玻璃管内由静止下落，去冲击O点的泡沫塑料块，通过用刻度尺分别测量每次泡沫塑料块下移的距离来反映钩码重力势能的大小．
（2）由于实验是研究“猜想一”物体的重力势能与质量的关系，所以要使物体的高度一定，改变物体的质量，通过泡沫塑料块下移的距离来反映物体重力势能的多少．因此表格中包含的栏目有：物体的高度、物体的质量、泡沫塑料块下移的距离．由于是通过多次实验来比较物体的重力势能的大小的，所以表格中要包括实验次数．故设计表格如下表：
20、 滑动变阻器最大阻值较小 0.25 0.625W 左 35 减小误差
【解析】
(1) ①②根据电路图连接实物图,发现电压表测的是滑动变阻器与Rx两端的电压，显然与实验要求不符，这样不能测出待测电阻两端的电压，修改如图所示；
③闭合开关，电压表、电流表均有示数，移动滑片时电压表、电流表示数变化较小，说明滑动变阻器最大阻值较小；
(2)由图知：电流表采用量程是0∼0.6A，分度值是0.02A；所以电压U=2.5V，电流I=0.25A；
电阻R消耗的电功率：P=UI=;.
(3)定值电阻R的阻值由25Ω更换为15Ω，因为串联电路电压与电阻成正比，所以电阻两端电压会减小；要保持电压不变，需要将滑动变阻器的电阻也减小。应将滑动变阻器的滑片向左滑动；
当定值电阻R的阻值由25Ω时,电路中的电流：I===0.1A，
滑动变阻器的阻值：R滑= ==35Ω；
(4) 测未知定值电阻的阻值，需多次测量，求平均值以减小误差。
21、电流表有示数 电压表有示数 电流表有示数 “A、B” 电压 8.9
【解析】
（1）①B.若灯短路，则电路中电流为零，电流表示数应为零；C.若灯被短接，则与其并联的电压表示数应为零；D.若滑动变阻器断路，则电路中电流为零，电流表示数应为零．
②灯的实际功率过小，所以推断为滑动变阻器接线柱同时接了下端，导致滑动变阻器滑片不起作用、电阻过最大，所以灯泡功率过小，看不出发光．
（2）因灯泡电压2.5V，正常发光时电阻约10Ω，则电路中电流约I===0.25A，所以电流表和电压表均使用小量程．按照图1电路图所示，从电源正极开始，逐个顺次连接各元件，电压表与灯泡并联．如图：
（3）①要使小灯泡正常发光，则应将小灯泡电压（即电压表示数）调为2.5V，操作时手移动滑动变阻器滑片，同时眼睛看着电压表，直到电压表示数显示2.5V时，停止移动滑片．此时灯泡正常发光．
②电压表、电流表使用的是小量程，电压表分度值为0.1V，电流表分度值为0.02A，所以由图中电压表、电流表示数得：U=2.5V、I=0.28A，则灯正常工作时的电阻为R===8.9Ω．
22、D
【解析】
因为指针偏右，所以右侧质量偏大，故应将平衡螺母向左调节， A错误；天平示数应将砝码质量与游码示数相加，所以图乙中天平的示数为50g+2g=52g，故B错误；读取量筒示数时视线应与凹液面的最低处相平，用两次量筒的示数差得出物体的体积，即物体的体积为40ml-20ml=20ml=20cm3， 故C错误；物体的密度ρ=m/V=52g/20cm3═2.6g/cm3 ，故D正确，故选D．
五、计算题（本大题共2小题，共13分）
23、（1）1500N；（2）750Pa；(3) 200N
【解析】
（1）木箱的重力 ．
（2）木箱放在水平地面时，对水平地面的压力： ，
对水平地面的压强： ；
（3）用200N的水平推力能使木箱匀速前进说明此时木箱所受的摩擦力和推力是水平方向上的一对平衡力，摩擦力等于推力等于200N，
木箱对地面的压力以及跟地面的接触面粗糙程度没有改变，所以滑动摩擦力不变，即为200N．
答：（1）1500N；（2）750Pa；（3）200N．
24、（1）1N；（2）4N；（3）2000 Pa
【解析】
（1）100cm3=100×10-6m3=10-4m3，
物体M在水中所受的浮力为：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×10-4m3=1N。
（2）10cm=0.1m，
水对杯底的压强为：p1=ρ水gh=1.0×103kg/m3×10N/kg×0.1m=103Pa，
水对杯底的压力为：F1=p1S=103Pa×40×10-4m2=4N。
（3）杯子对水平桌面的压力为：F2=1N+5N+2N=8N，
杯子对水平桌面的压强为：p2===2000Pa。
六、综合能力题（本大题共3小题，共18分）
25、直线传播 音色 升华 液化 振动
【解析】
（1）观众看不见领舞者身后站着的其他人，光在同种均匀介质中是沿直线传播的，光不能穿过不透明的物体．
（2）不同发声体的材料、结构不同，发出声音的品质和特色也就不同．因此不同的乐器它们发出的音色也不同．
（3）舞台上烟雾缭绕是使用干冰，也就是固态的二氧化碳．利用干冰的升华吸热，而导致空气中的水蒸气遇冷液化而形成小水珠飘浮在空中形成雾．
（4）因为声音是由振动产生的，因此训练中，技术人员通过加大音量，使音箱、舞台产生振动，从而使靠在音箱上或站在舞台上的聋哑少女感觉到音乐节奏的变化．
点睛：此题是基础知识的综合考查，涉及的知识有光的直线传播、声音的特性和物态变化，要注意辨别其应用.
26、阀门I应打开，阀门II、III应关闭；连通器；
1.8×105Pa
0.525m3
35.3min
【解析】
（1）分析图，要上水，要闭合阀门Ⅱ、Ⅲ，打开阀门Ⅰ；洗澡时，热水从上面下来和冷水混合使用，要闭合阀门Ⅰ，打开阀门Ⅱ、Ⅲ；同时水塔、自来水管与热水器的水箱、排气管、溢流管这几个底部相连通的容器构成连通器；
（2）确定二楼进水阀处的深度，根据液体压强公式求此处水管内的水产生的压强，再加上大气压就是要求的在进水阀处的最小水压；
（3）利用密度公式计算水的质量，利用吸热公式计算水吸收热量，再由热值公式计算需要的煤气的体积；
（4）由P=计算加热器电阻，再计算实际功率，由吸热公式计算水吸热，由P=计算加热时间．
【详解】
（1）由图可知，阀门Ⅰ打开，阀门Ⅱ、Ⅲ关闭，给水箱上水；阀门Ⅰ关闭，阀门Ⅱ、Ⅲ打开，上面来的热水和下面来的冷水混合，供热洗澡用；此时水塔、自来水管与热水器的水箱、排气管、溢流管它们共同构成的物理模型是连通器；
（2）排水阀到太阳能热水器水面的高度：
h=3m×（7﹣1）﹣1m+1m=18m，
太阳能热水器的水在排水阀处产生的压强：
p=ρgh=1.0×103kg/m3×10N/kg×18m=1.8×105Pa，
进水口处最小水压：
p小=p=1.8×105Pa；
（3）水的体积V=100L=0.1m3，
水的质量m=ρV=1.0×103kg/m3×0.1m3=100kg，
水箱内的水吸收的热量：
Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×100kg×（65℃﹣15℃）=2.1×107J，
如果靠煤气燃烧放出这些热量，需完全燃烧煤气的体积为：
V===0.525m3，
（4）由P=可得，电加热器的电阻：
R===Ω，
当电热器200V实际功率为：
P==≈1983.5W；
把满箱水温度提高10℃需吸收的热量为：
Q吸=cm△t=4.2×103J/（kg•℃）×100kg×10℃=4.2×106J，
这些热量由电加热器来加热提供，所以W=Q放=Q吸=4.2×106J，
需加热的时间t==≈2117.4s≈35.3min．
答：（1）I应打开，II应关闭；此时水塔、自来水管与热水器的水箱、排气管、溢流管它们共同构成的物理模型是连通器；
（2）进水阀处水压至少为1.8×105Pa时才能顺利上水；
（3）相当于0.525m3的煤气完全燃烧放出的热量；
（4）要把满箱水温度提高10℃，需加热的时间约为35.3min．
【点评】
本题考查了连通器的理解、热量和热值计算、功率公式的应用等，考查知识点多，综合性强．太阳能具有取之不尽，用之不竭，清洁无污染等诸多优点，深受人们的青睐．在能源问题日益突出的今天，如何有效地利用太阳能自然成了中考关注的热点．
27、 不变 静止
【解析】
平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出旗杆顶A点在平面镜中的像．根据平面镜成像特点，物像等大分析解答；在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．
【详解】
作旗杆顶A点关于平面镜对称点A′，A′即为A在平面镜中的像，如图所示：
；
因为平面镜成像特点之一是物像等大，与物体到平面镜的距离无关，所以将平面镜远离旗杆，旗杆的像大小不变；举行升旗仪式时，旗子沿旗杆匀速上升，根据平面镜成像特点可知，此时旗子的像也以相同速度沿旗杆匀速上升，旗子的像相对旗子没有位置变化，因此此时旗子的像相对旗子是静止的．
此题考查平面镜作图、平面镜成像特点、运动和静止的相对性，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题．
组别
上层
中层
下层
小红
15℃
13℃
12℃
小明
15℃
16℃
17℃
小华
14℃
11℃
9℃
时间/min
0
0.5
1
1.5
2
2.5
3
3.5
温度/℃
90
92.5
94.4
95.6
96.8
98
98
98
钩码下落的高度h/cm
次数
钩码质量m/g
泡沫塑料块下移的距离s/cm
1
50
2
100
3
150
钩码下落的高度h/cm
次数
钩码质量m/g
泡沫塑料块下移的距离s/cm
1
50
2
100
3
150
