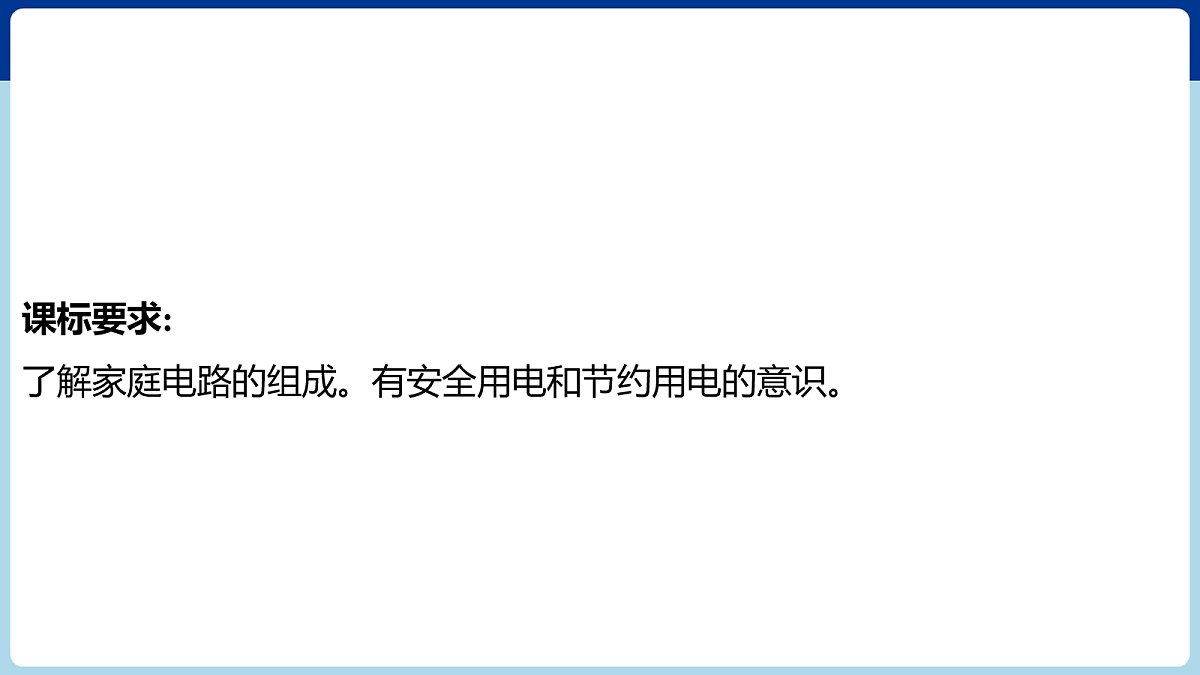

课标要求:了解家庭电路的组成。有安全用电和节约用电的意识。
考点1 家庭电路 ［10年4考］

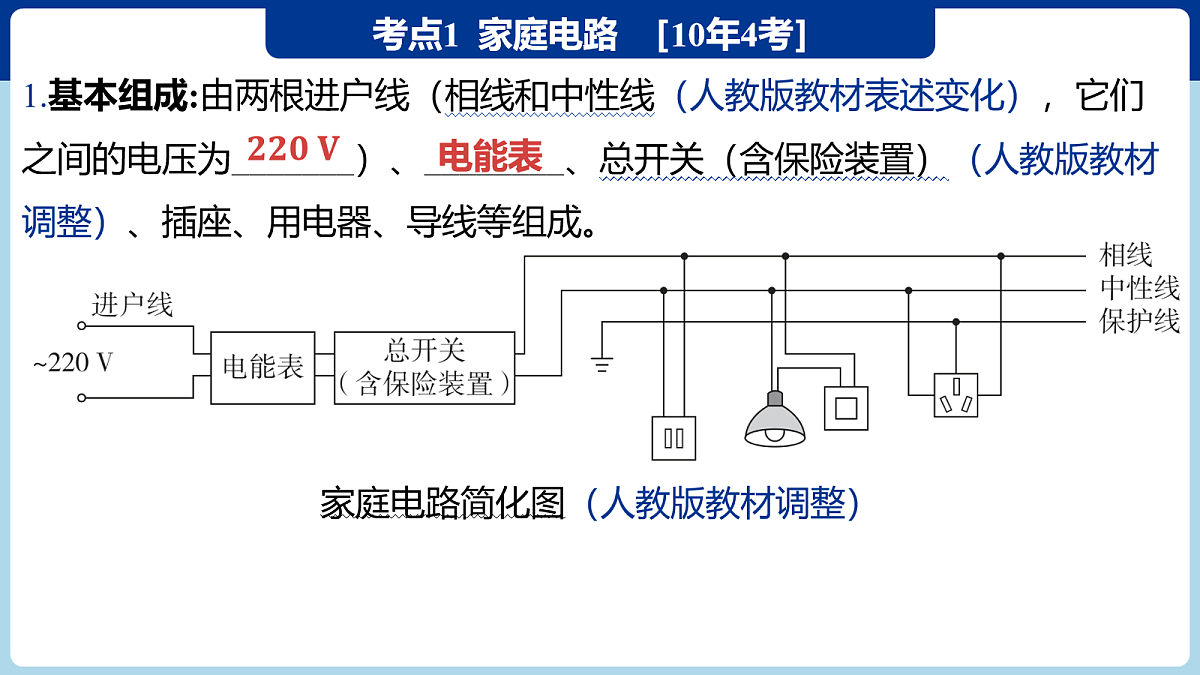

1.基本组成:由两根进户线（相线和中性线（人教版教材表述变化），它们之间的电压为_______）、________、总开关（含保险装置）（人教版教材调整）、插座、用电器、导线等组成。
家庭电路简化图（人教版教材调整）
. .
. .
. .

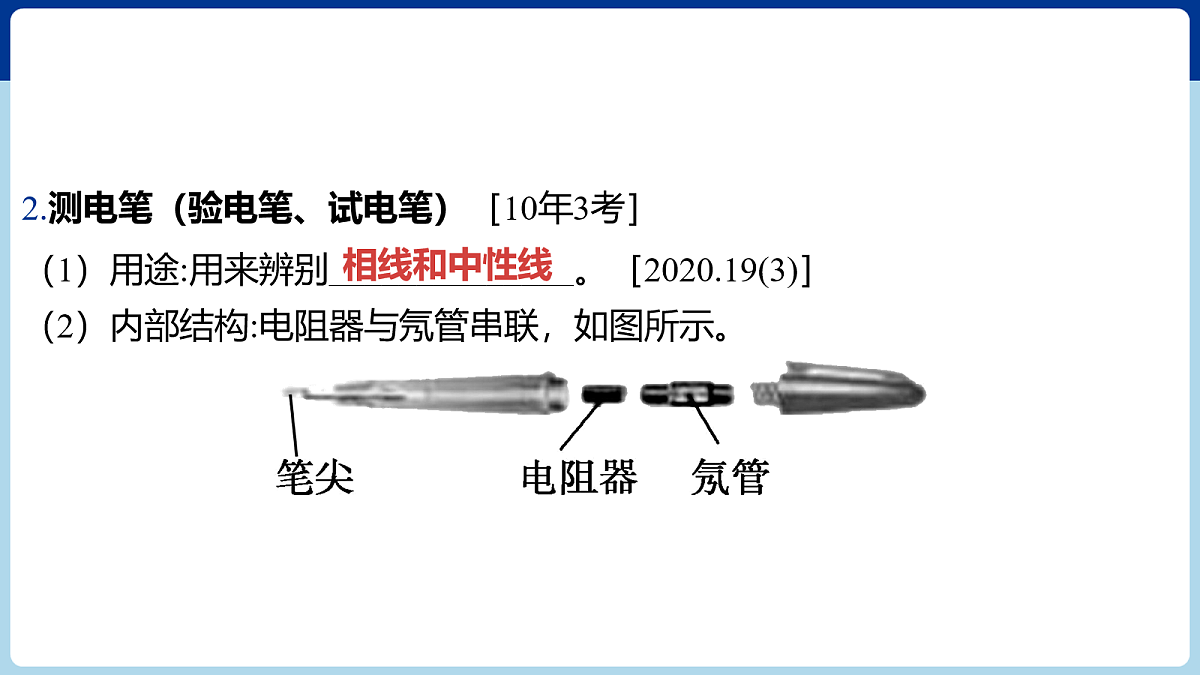

2.测电笔（验电笔、试电笔）［10年3考］（1）用途:用来辨别______________。［2020.19(3)］
（2）内部结构:电阻器与氖管串联，如图所示。

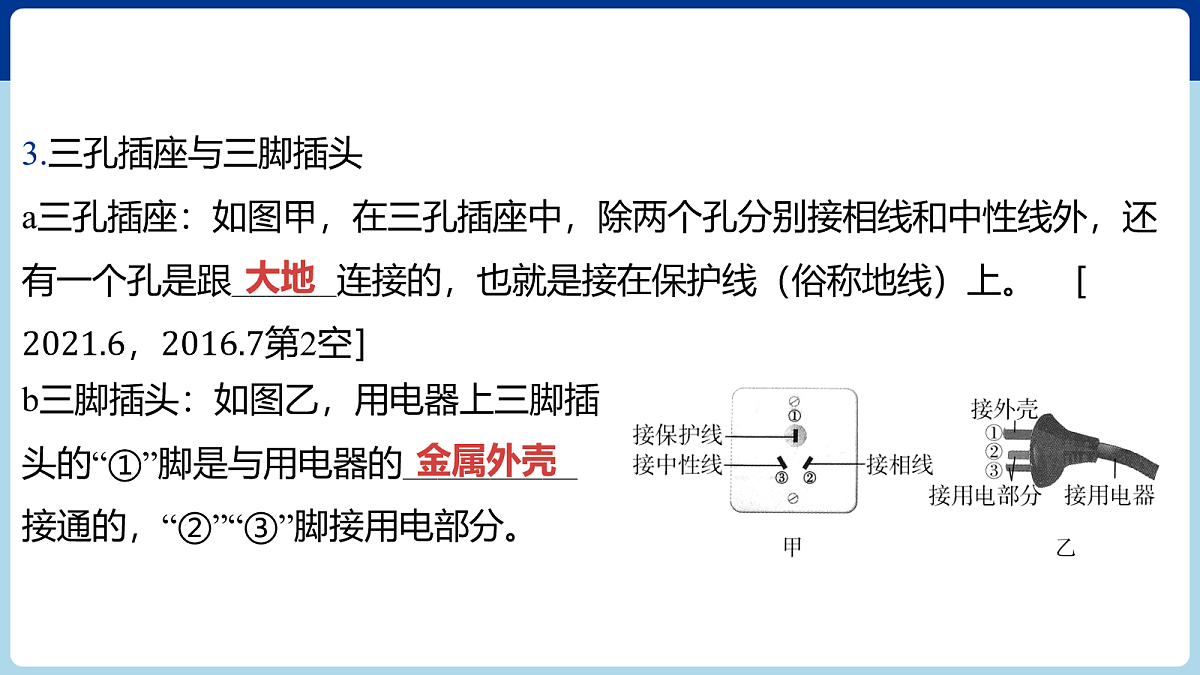

b三脚插头：如图乙，用电器上三脚插头的“①”脚是与用电器的__________接通的，“②”“③”脚接用电部分。

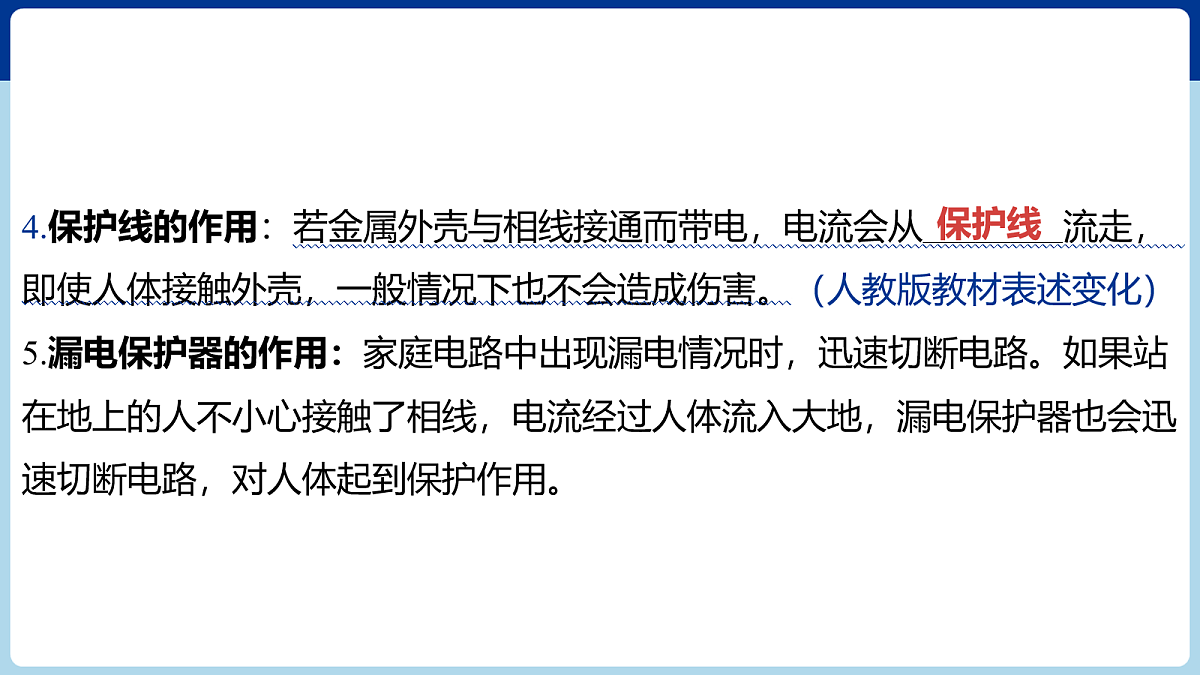

4.保护线的作用：若金属外壳与相线接通而带电，电流会从________流走，即使人体接触外壳，一般情况下也不会造成伤害。（人教版教材表述变化）
5.漏电保护器的作用：家庭电路中出现漏电情况时，迅速切断电路。如果站在地上的人不小心接触了相线，电流经过人体流入大地，漏电保护器也会迅速切断电路，对人体起到保护作用。
. .
. .
高频考点即讲即练，稳拿基础分
考情分析：家庭电路的连接情况常在江西中考中以示意图的形式出现在选择题中，测电笔的使用多出现在填空题中。
1.[2022江西中考，6] 劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与________________相连。此时，测电笔与人体之间的连接方式是____联。
2.[2021江西中考，6] 如图所示的三孔插座应____联接入家庭电路中，且最上面的孔应与________相连。
3.[2025南通中考] 如图为家庭电路的示意图，下列说法正确的是( )
A.电能表是用来测量电功的仪表B.空气开关能起到漏电保护作用C.照明灯与它所在支路的开关并联D.三孔插座的中间插孔连接中性线
考点2 安全用电 ［2025.7］
1.家庭电路中电流过大的原因a发生短路:相线和中性线直接连通。电流不经过用电器，电路中的电阻很小，电流非常大，导线上短时间内产生的热量非常多，可能导致线路失火。b用电器总功率过大。用电器过多，总功率过大，电路中的电流过大，导线上短时间内产生的热量非常多，可能导致线路失火。
2.电流过大的防护a防护元件：熔断器（俗称保险丝），由电阻较大、熔点较低的铅锑合金材料制成，不能用铁丝、铜丝等代替。目前家庭电路中，常采用空气开关（低压断路器）对电流过大的电路进行保护。b防护原理：当通过保险丝的电流______额定电流并达到或超过熔断电流时，保险丝熔断，从而切断电路。
3.触电事故及急救措施a触电事故：人体是导体，当成为闭合电路的一部分时，人体就会有电流通过，如果电流达到一定值，就会发生触电事故。（人教版教材表述变化）b触电急救措施：当发现有人触电时,不能直接去碰触电的人，应当立即安全地切断电源。
. .
. .
4.安全用电原则（1）尽量不同时使用多个大功率用电器（人教版教材新增）（2）________低压带电体，________高压带电体。（3）更换灯泡、搬动电器前应______电源开关。（4）不弄湿用电器，不损坏绝缘层。（5）保险装置、插座、导线、家用电器等达到使用寿命应__________。
. .
考情分析：2025年江西中考在填空题中结合生活实际考查家庭电路故障的分析，符合从物理走向生活的理念，预测会是中考新方向。
4.[2025江西中考，7] 某同学刚把电热蚊香加热器的插头插入插座，家里的空气开关立即“跳闸”。原因可能是插头内部发生了______故障，从而使干路中的______过大，导致空气开关自动切断电路。
5.[2025武汉中考] 图甲是一个常用的插线板，图乙是其内部元件连接的示意图。将一盏台灯的插头插入插线板的插孔内，闭合插线板开关和台灯开关，台灯正常发光。下列说法正确的是( )
A.断开插线板开关，台灯仍正常发光B.断开台灯开关，指示灯会熄灭C.若指示灯断路，台灯仍正常发光D.若台灯内部短路，指示灯会被烧坏
重难点1 家庭电路的连接
例1 [2025河南中考] 如图是家庭电路的一部分,三孔插座可单独工作,开关控制灯泡。请用笔画线表示导线,将对应的电路连接完整,并符合安全用电原则。
解题通法1.开关要接在相线和用电器之间。2.三孔插座按照“左中（零）右相（火）上保护（接地）”接入电路中。3.电路中与用电器相连的导线与相线和中性线相交处要加实心点。4.最后检查各部分连线是否正确,图中是否标注了实心点。
重难点2 家庭电路故障分析
例2 [根据故障判断现象][2025常州中考] 如图所示的家庭电路，闭合开关，灯泡发光，一段时间后，熔丝突然熔断。下列四种电路故障中会导致熔丝熔断的是( )
①开关处短路 ②开关处断路 ③灯泡处短路 ④插座内左右金属片接触
A.①③B.②③C.①④D.③④

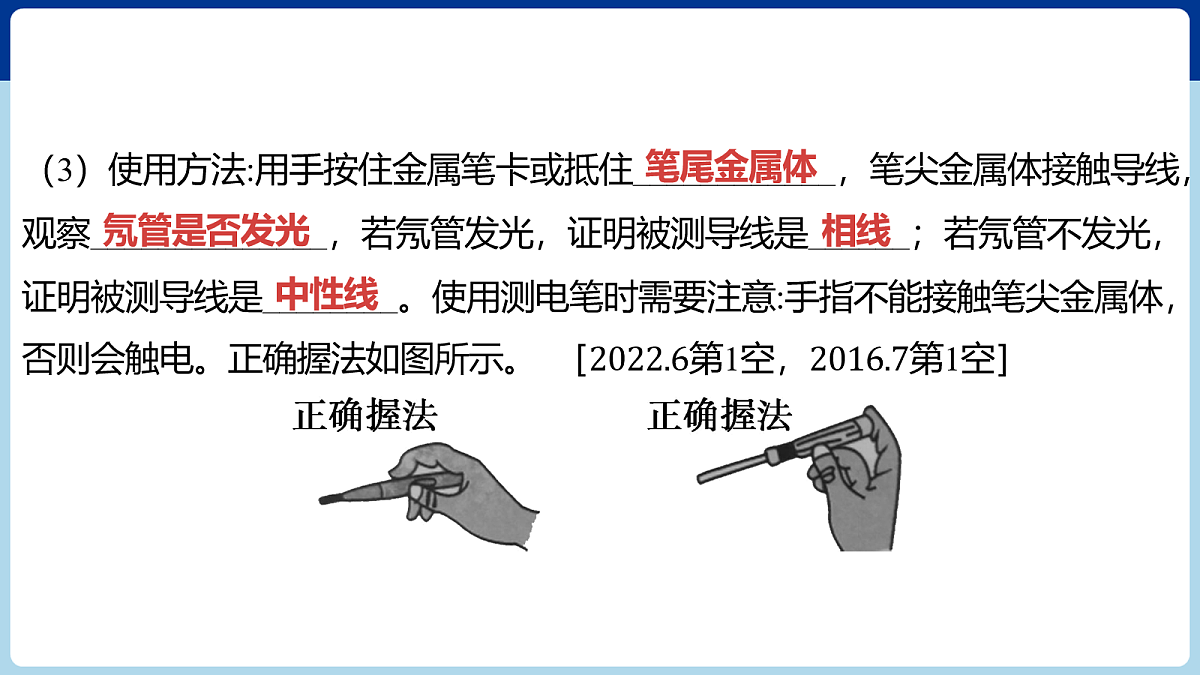

解题通法1.使用测电笔时,手一定要接触笔尾的金属体,只有这样才能构成回路,氖管才能发光。氖管发光,说明所测导线为相线,或导线与相线相连通;氖管不发光,说明所测导线是中性线,或导线与相线未连通。2.常见的家庭电路故障:（1）电路不通电（电路某处断路）。（2）电路电流过大（电功率过大或用电器被短路）。（3）用电器不工作（电路断路或用电器连接不良、损坏、被短路等）。

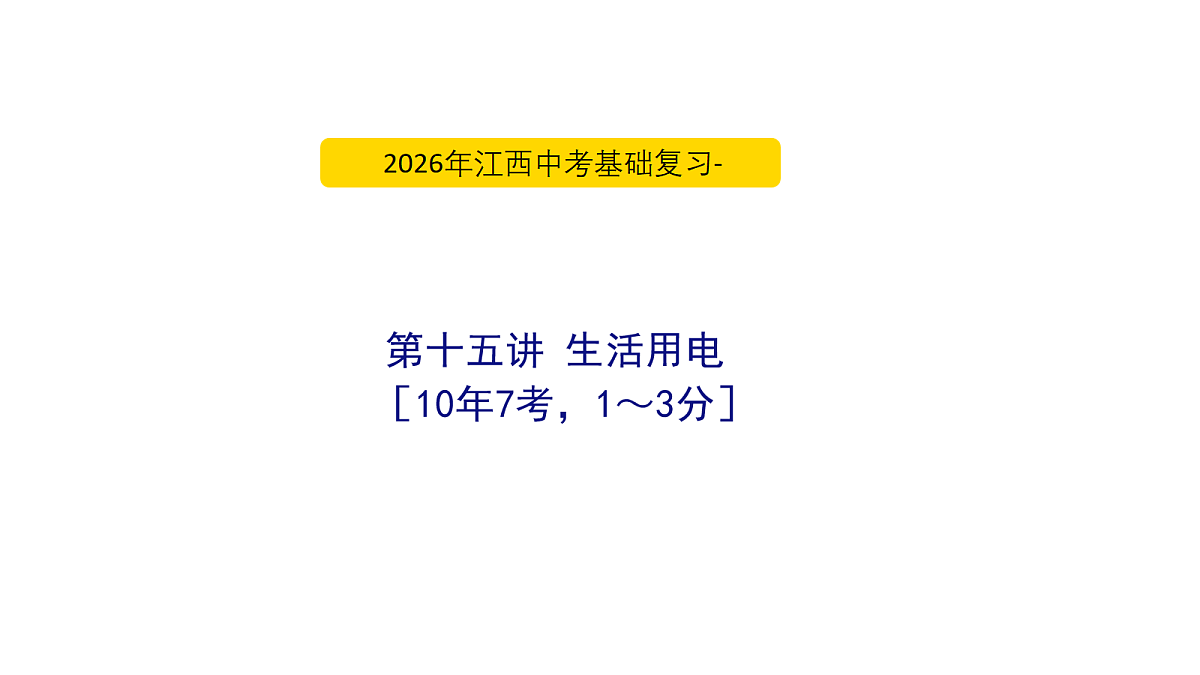

2026年江西中考基础复习-
第十五讲 生活用电 ［10年7考，1～3分］
跨学科实践11 为家庭电路做设计
【项目提出】随着生活水平的提高，新型家用电器不断涌现，请你根据家里的用电需求和所学的知识，为家庭电路提出一个简单实用的设计方案。
【项目分析】 （1）家中的各用电器正常工作时，______（选填“相互”或“互不”）影响。若某一用电器发生短路，__________（选填“空气开关”或“漏电保护器”）会迅速切断电路，为了检修方便，照明、插座等需要有各自独立的电流路径。（2）电路中用电器越多，干路中的电流越____（选填“大”或“小”），导线电阻一定时，相同时间产生的热量越____（选填“多”或“少”），因而为了安全，总功率较大的分支回路应用____（选填“粗”或“细”）导线。
【项目实施】 任务1：调查家庭用电需求（1）阅读各个用电器的铭牌或说明书，记录并整理目前家中主要用电器的使用情况，如表1所示。表1
（3）根据表中家用电器及空气开关的额定电流，小明在原有的基础上，增设了一个分支回路，设计的分支回路如表2所示，请帮他补充完整。表2
