这是一份人教版 (2019)必修第三册带电粒子在电场中的运动教学课件ppt，共24页。PPT课件主要包含了基本规律和定律，适用于任何电场，解法一动力学的观点，解法二能量的观点，偏转量，偏转角，当XL时，当Yd2时，XL能射出电场，临界状态等内容，欢迎下载使用。

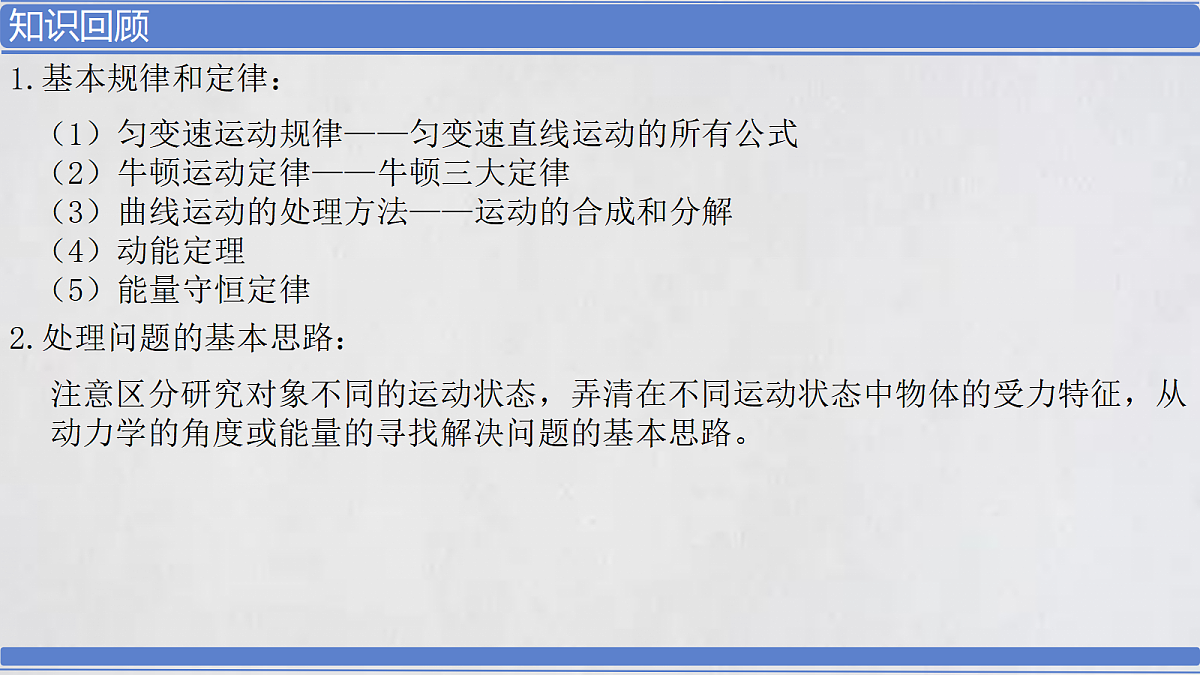

2.处理问题的基本思路：
（1）匀变速运动规律——匀变速直线运动的所有公式（2）牛顿运动定律——牛顿三大定律（3）曲线运动的处理方法——运动的合成和分解（4）动能定理（5）能量守恒定律
注意区分研究对象不同的运动状态，弄清在不同运动状态中物体的受力特征，从动力学的角度或能量的寻找解决问题的基本思路。
适用于匀强电场中的匀变速直线运动

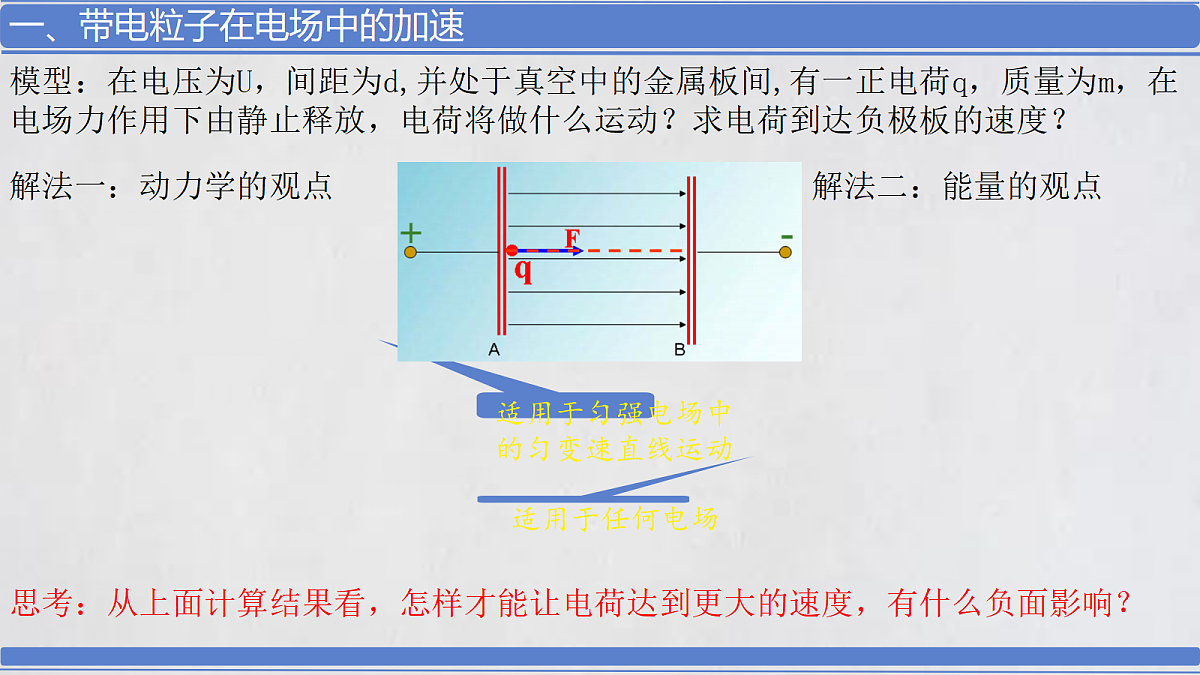

模型：在电压为U，间距为d,并处于真空中的金属板间,有一正电荷q，质量为m，在电场力作用下由静止释放，电荷将做什么运动？求电荷到达负极板的速度？
思考：从上面计算结果看，怎样才能让电荷达到更大的速度，有什么负面影响？
例1.如图甲，某装置由多个横截面积相同的金属圆筒依次排列，其中心轴线在同一直线上，圆筒的长度依照一定的规律依次增加。序号为奇数的圆筒和交变电源的一个极相连，序号为偶数的圆筒和该电源的另一个极相连。交变电源两极间电势差的变化规律如图乙所示。在t=t0时，此刻位于和偶数圆筒相连的金属圆板（序号为0）中央的一个电子，在圆板和圆筒1之间的电场中由静止开始加速，沿中心轴线冲进圆筒1．之后电子运动到圆筒与圆筒之间各个间隙中都能恰好使静电力的方向跟运动方向相同而不断加速。电子通过圆筒间隙的时间可以忽略不计，不考虑电子的重力。则金属圆筒的长度和它的序号之间有什么定量关系？第n个金属圆筒的长度应该是多少？
例2.反射式速调管是常用的微波器件之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似。如图所示，在虚线MN两侧分别存在着方向相反的两个匀强电场，一带电微粒从A点由静止开始，在电场力作用下沿直线在A、B两点间往返运动。已知电场强度的大小分别是E1=2.0×103N/C和E2=4.0×103N/C，方向如图所示，带电微粒质量m=1.0×10-20kg，带电量q=-1.0×10-9C，A点距虚线MN的距离d1=1.0cm，不计带电微粒的重力，忽略相对论效应。求：（1）B点距虚线MN的距离d2；（2）带电微粒从A点运动到B点所经历的时间t。
例3.如图所示,在绝缘粗糙的水平面上,相距为L的A. B两点处分别固定着两个等电量的正电荷,a、b是AB连线上的两点,其中Aa=Bb=L/4,O为AB连线的中点,一质量为m带电量为 +q的小滑块(可以看作质点)以初动能 Ek0从a点出发，沿AB直线向b运动，其中小滑块第一次经过O点时的动能为初动能的3倍，到达b点时动能恰好为零，小滑块最终停在O 点，求： (1)小滑块与水平面间的动摩擦因数。 (2)O、b两点间的电势差。 (3)小滑块运动的总路程。
模型：如图一带电粒子以初速度V0射入两带电极板之间两极板间电压为U，间距为d, 长为L，若不计粒子的重力，带电粒子将做什么运动？
讨论：带电粒子能不能射出电场？
Yd/2——不能射出电场
X
