人教版 (2019)必修 第三册带电粒子在电场中的运动教学课件ppt

这是一份人教版 (2019)必修 第三册带电粒子在电场中的运动教学课件ppt，共17页。PPT课件主要包含了基本粒子，带电颗粒，带电粒子的加速，带电粒子的偏转，带电粒子的加速和偏转，示波器等内容，欢迎下载使用。
单击以编辑母版副标题样式

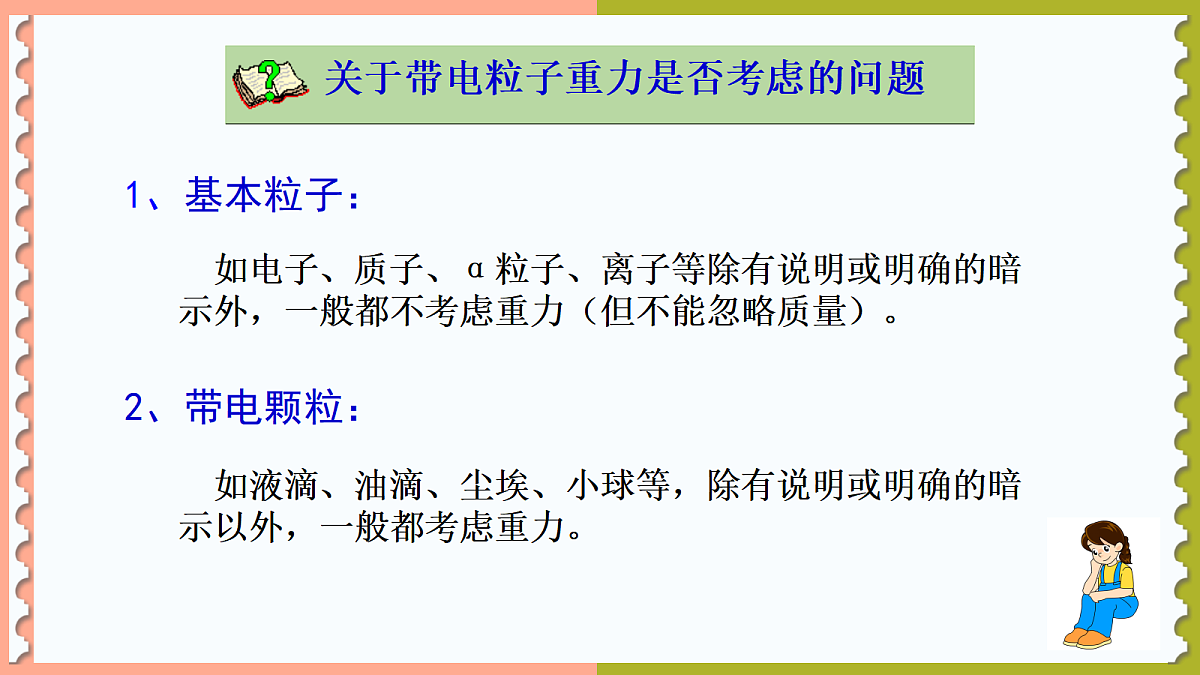

如电子、质子、α粒子、离子等除有说明或明确的暗示外，一般都不考虑重力（但不能忽略质量）。
如液滴、油滴、尘埃、小球等，除有说明或明确的暗示以外，一般都考虑重力。

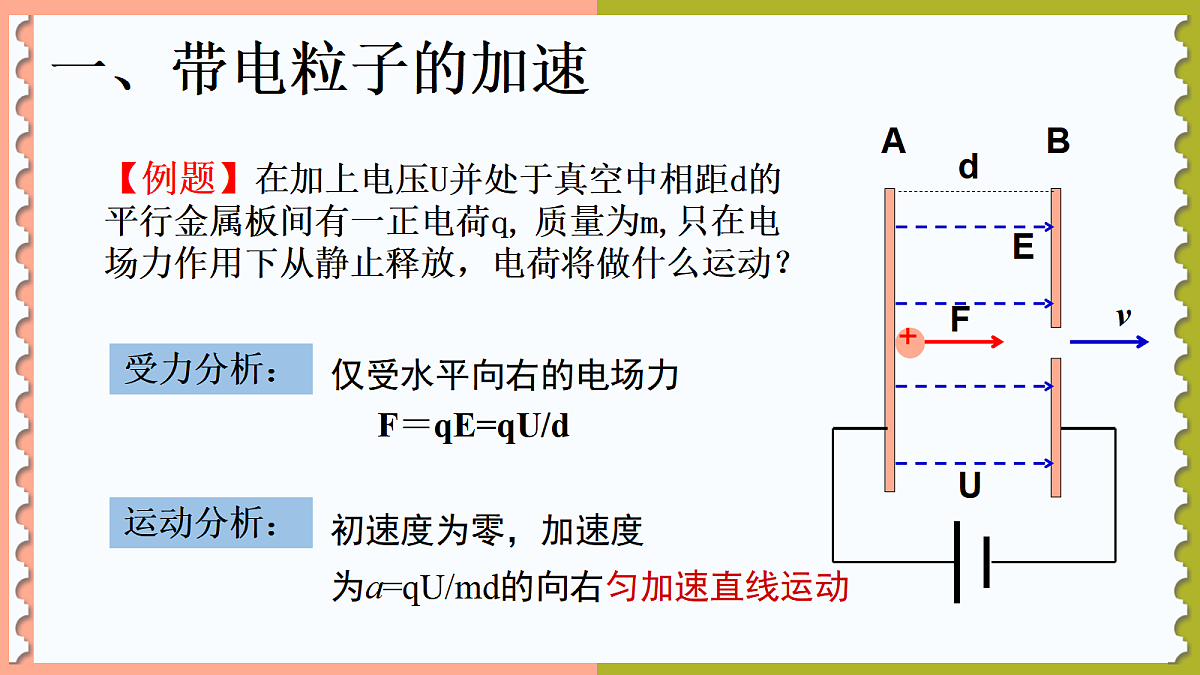

【例题】在加上电压U并处于真空中相距d的平行金属板间有一正电荷q, 质量为m,只在电场力作用下从静止释放，电荷将做什么运动？
初速度为零，加速度为a=qU/md的向右匀加速直线运动

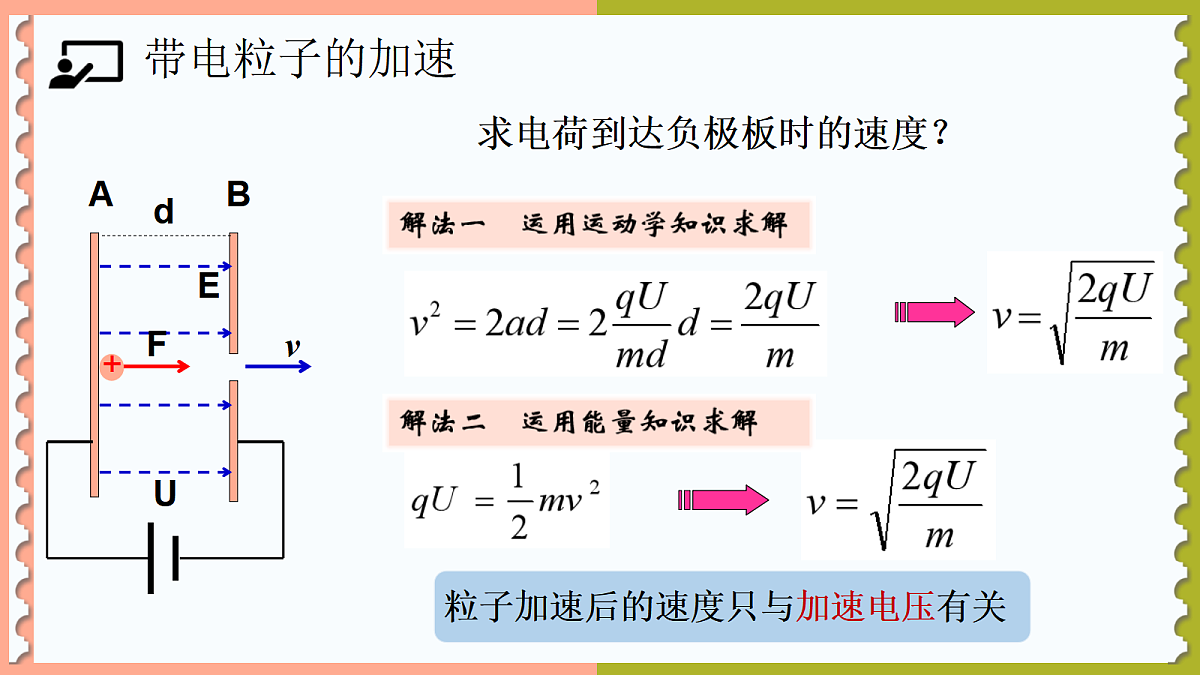

求电荷到达负极板时的速度？
粒子加速后的速度只与加速电压有关

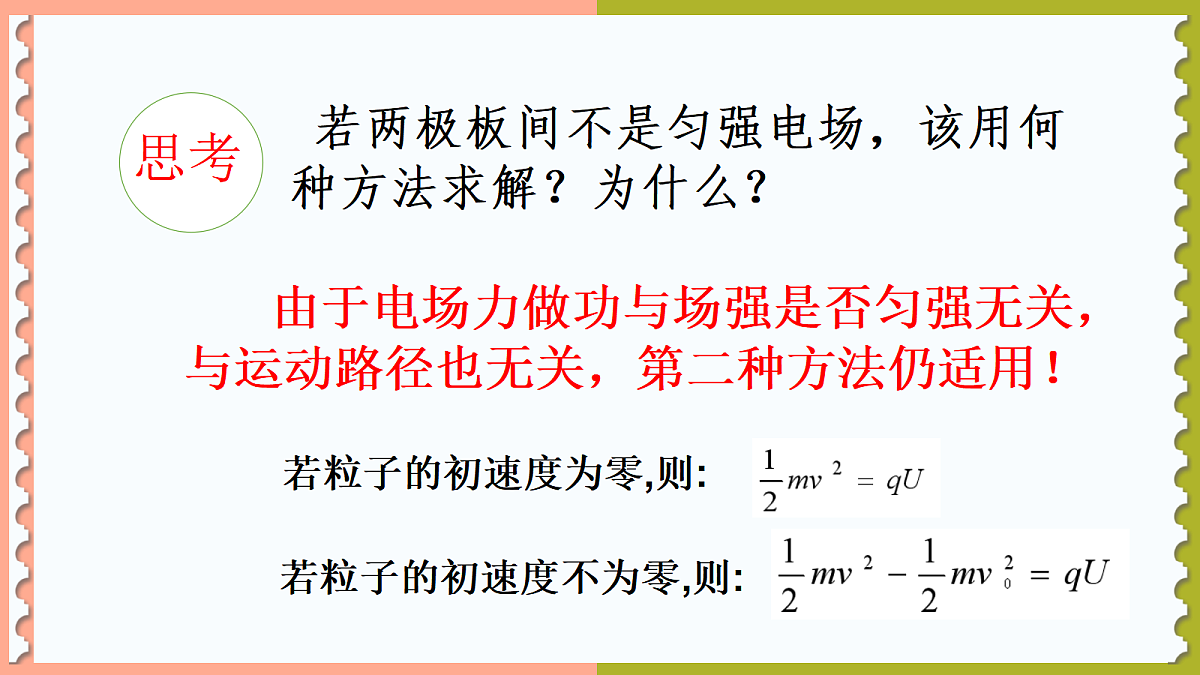

若两极板间不是匀强电场，该用何种方法求解？为什么？
由于电场力做功与场强是否匀强无关，与运动路径也无关，第二种方法仍适用！

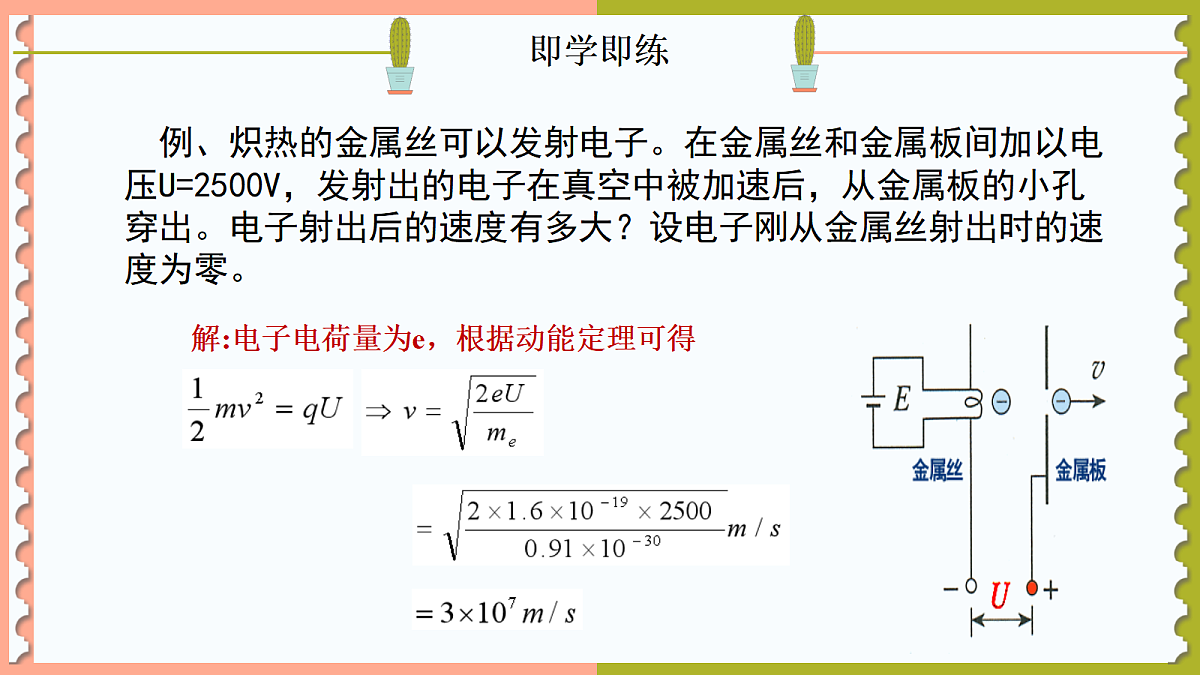

例、炽热的金属丝可以发射电子。在金属丝和金属板间加以电压U=2500V，发射出的电子在真空中被加速后，从金属板的小孔穿出。电子射出后的速度有多大？设电子刚从金属丝射出时的速度为零。
解:电子电荷量为e，根据动能定理可得

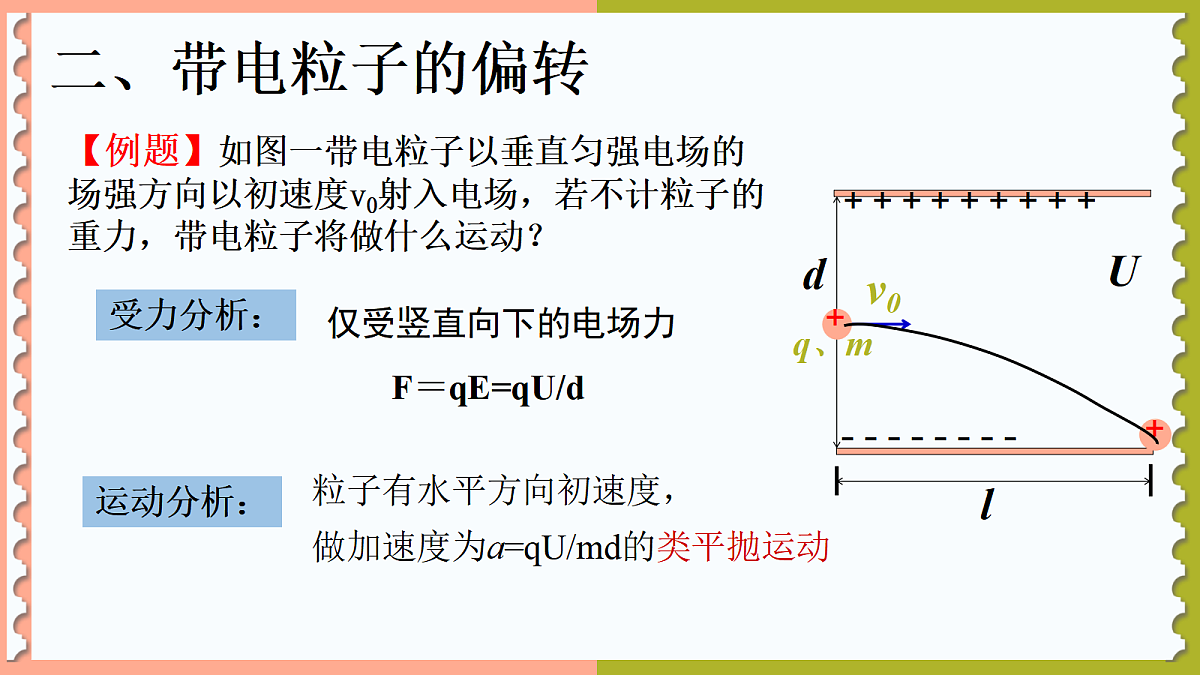

【例题】如图一带电粒子以垂直匀强电场的场强方向以初速度v0射入电场，若不计粒子的重力，带电粒子将做什么运动？
粒子有水平方向初速度，做加速度为a=qU/md的类平抛运动
例、如图所示,初速度为零的α粒子和电子在电势差为U1的电场中加速后,垂直进入电势差为U2的偏转电场,在满足电子能射出偏转电场的条件下,正确的说法是( ) A. α粒子的偏转量大于电子的偏转量 B. α粒子的偏转量小于电子的偏转量 C. α粒子的偏转角大于电子的偏转角 D. α粒子的偏转角等于电子的偏转角

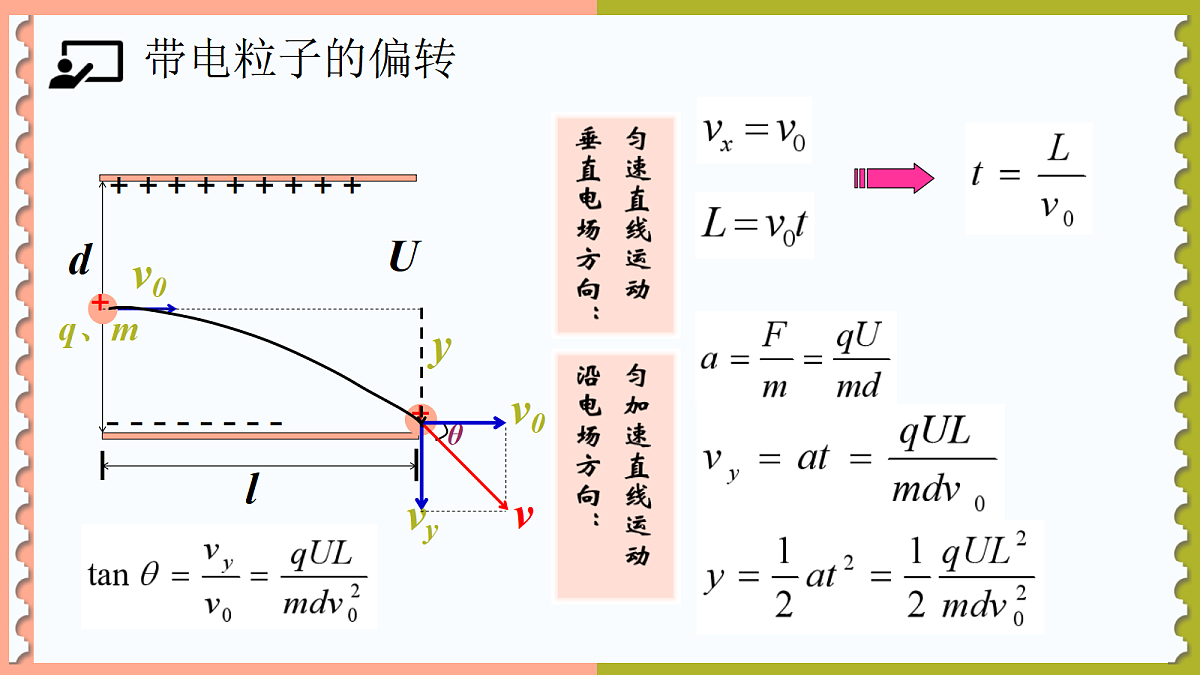

带电粒子的偏移量由系统决定,而与粒子的质量、电荷量无关
若金属平行板水平放置，电子将在竖直方向发生偏转。
若金属平行板竖直放置，电子将在水平方向发生偏转。
偏转电极的不同放置方式
能够观察电信号随时间变化情况的仪器。
由示波管（内部是真空）、电子枪、偏转电极和荧光屏组成
1.如果在电极XX’之间不加电压,但在YY’之间加不变的电压,使Y的电势比Y’高(有时说这种情况是”Y正、Y’负”),电子束运动过程中受哪个方向的力?电子将打在荧光屏的什么位置?
2.如果在YY’ 之间不加电压,而在XX’之间加不变的电压, (X正、X’负), 电子将打在荧光屏的什么位置?
能量角度分析带电粒子运动问题
电场中的动能定理和能量守恒
练习：让质子、 、 的混合物沿着与电场垂直的方向进入匀强电场偏转，要使它们的偏转角相同，则这些粒子必须具有相同的( ) A.初速度 B.初动能 C.初动量 D.质量
