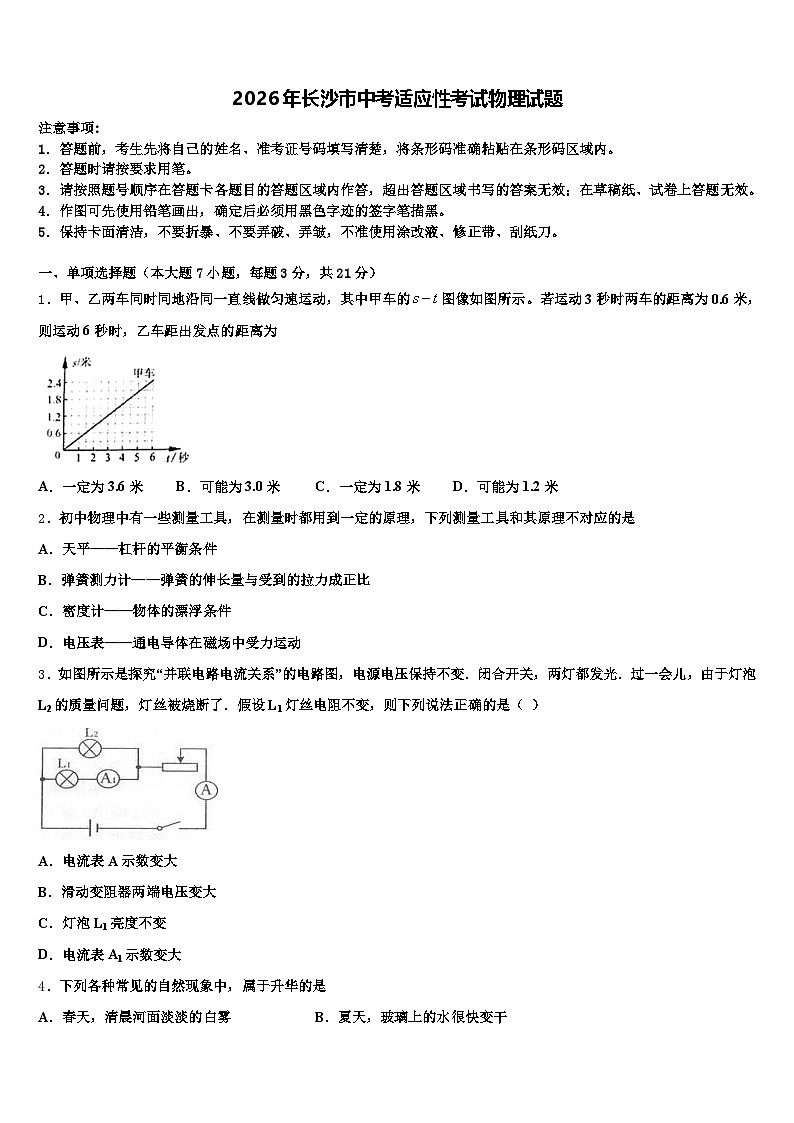

2026年长沙市中考适应性考试物理试题（含答案解析）

这是一份2026年长沙市中考适应性考试物理试题（含答案解析），共17页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．甲、乙两车同时同地沿同一直线做匀速运动，其中甲车的图像如图所示。若运动3秒时两车的距离为0.6米，则运动6秒时，乙车距出发点的距离为
A．一定为3.6米B．可能为3.0米C．一定为1.8米D．可能为1.2米
2．初中物理中有一些测量工具，在测量时都用到一定的原理，下列测量工具和其原理不对应的是
A．天平——杠杆的平衡条件
B．弹簧测力计——弹簧的伸长量与受到的拉力成正比
C．密度计——物体的漂浮条件
D．电压表——通电导体在磁场中受力运动
3．如图所示是探究“并联电路电流关系”的电路图，电源电压保持不变．闭合开关，两灯都发光．过一会儿，由于灯泡L2的质量问题，灯丝被烧断了．假设L1灯丝电阻不变，则下列说法正确的是（ ）
A．电流表A示数变大
B．滑动变阻器两端电压变大
C．灯泡L1亮度不变
D．电流表A1示数变大

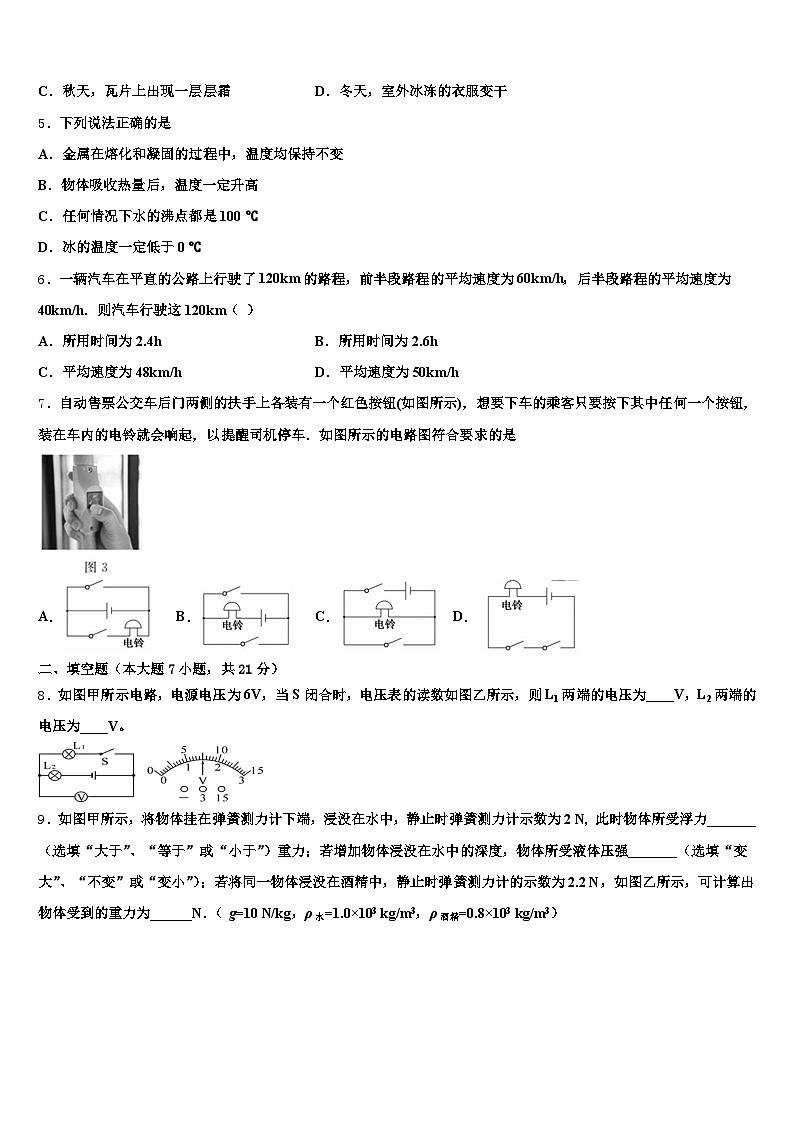

4．下列各种常见的自然现象中，属于升华的是
A．春天，清晨河面淡淡的白雾B．夏天，玻璃上的水很快变干
C．秋天，瓦片上出现一层层霜D．冬天，室外冰冻的衣服变干
5．下列说法正确的是
A．金属在熔化和凝固的过程中，温度均保持不变
B．物体吸收热量后，温度一定升高
C．任何情况下水的沸点都是100 ℃
D．冰的温度一定低于0 ℃
6．一辆汽车在平直的公路上行驶了120km的路程，前半段路程的平均速度为60km/h，后半段路程的平均速度为40km/h．则汽车行驶这120km（ ）
A．所用时间为2.4hB．所用时间为2.6h
C．平均速度为48km/hD．平均速度为50km/h
7．自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示)，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车．如图所示的电路图符合要求的是
A．B．C．D．
二、填空题（本大题7小题，共21分）
8．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为____V，L2两端的电压为____V。
9．如图甲所示，将物体挂在弹簧测力计下端，浸没在水中，静止时弹簧测力计示数为2 N, 此时物体所受浮力_______（选填“大于”、“等于”或“小于”）重力；若增加物体浸没在水中的深度，物体所受液体压强_______（选填“变大”、“不变”或“变小”）；若将同一物体浸没在酒精中，静止时弹簧测力计的示数为2.2 N，如图乙所示，可计算出物体受到的重力为______N．（ g=10 N/kg，ρ水=1.0×103 kg/m3，ρ酒精=0.8×103 kg/m3）

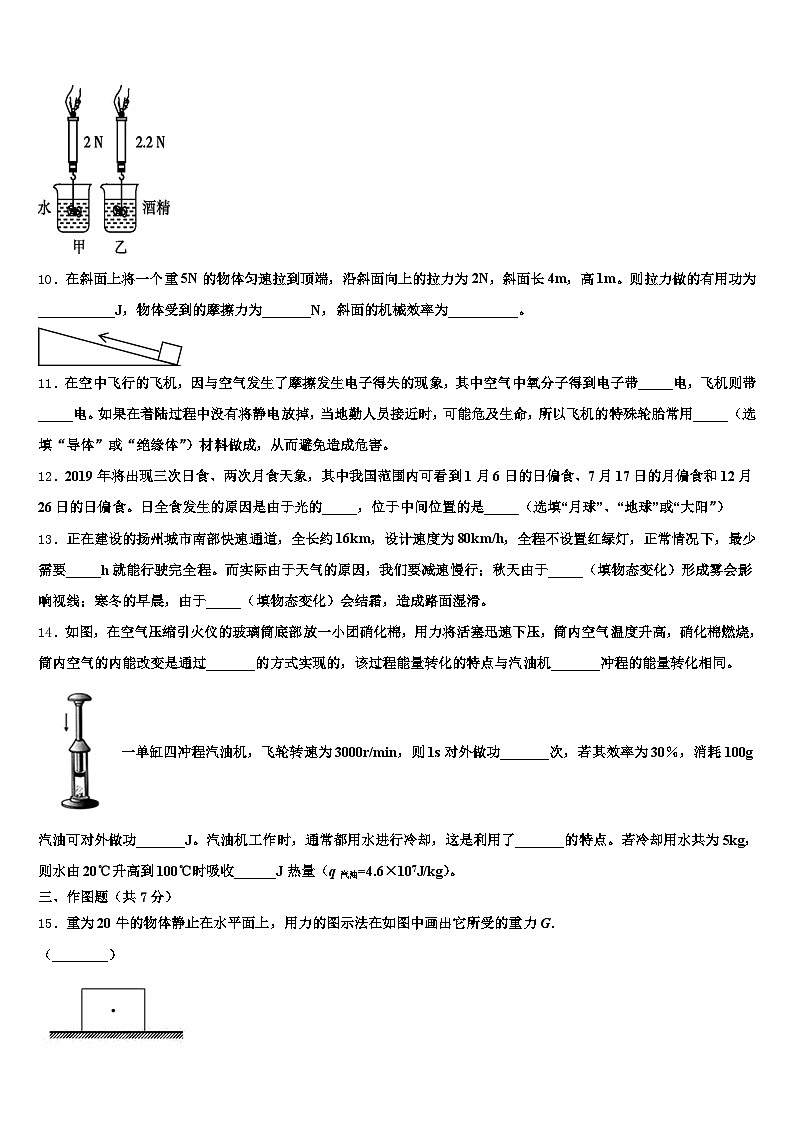

10．在斜面上将一个重5N的物体匀速拉到顶端，沿斜面向上的拉力为2N，斜面长4m，高1m。则拉力做的有用功为___________J，物体受到的摩擦力为_______N，斜面的机械效率为__________。
11．在空中飞行的飞机，因与空气发生了摩擦发生电子得失的现象，其中空气中氧分子得到电子带_____电，飞机则带_____电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用_____（选填“导体”或“绝缘体”）材料做成，从而避免造成危害。
12．2019年将出现三次日食、两次月食天象，其中我国范围内可看到1月6日的日偏食、7月17日的月偏食和12月26日的日偏食。日全食发生的原因是由于光的_____，位于中间位置的是_____（选填“月球”、“地球”或“大阳”）
13．正在建设的扬州城市南部快速通道，全长约16km，设计速度为80km/h，全程不设置红绿灯，正常情况下，最少需要_____h就能行驶完全程。而实际由于天气的原因，我们要减速慢行；秋天由于_____（填物态变化）形成雾会影响视线；寒冬的早晨，由于_____（填物态变化）会结霜，造成路面湿滑。
14．如图，在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力将活塞迅速下压，筒内空气温度升高，硝化棉燃烧，筒内空气的内能改变是通过_______的方式实现的，该过程能量转化的特点与汽油机_______冲程的能量转化相同。
一单缸四冲程汽油机，飞轮转速为3000r/min，则1s对外做功_______次，若其效率为30％，消耗100g汽油可对外做功_______J。汽油机工作时，通常都用水进行冷却，这是利用了_______的特点。若冷却用水共为5kg，则水由20℃升高到100℃时吸收______J热量（q汽油=4.6×107J/kg）。
三、作图题（共7分）
15．重为20牛的物体静止在水平面上，用力的图示法在如图中画出它所受的重力G．
（________）
16．画出图中入射光线AO的反射光线，并标出反射角大小．
17．在图中地面上的人利用滑轮组拉起物体的绕线方式．
（______）
四、实验题（本大题共5小题，共20分）
18．在焦距为15厘米、25厘米或35厘米的凸透镜中选择一个放置于光具座的50厘米刻度处，如图所示．实验时调整透镜和光屏的中心大致与烛焰的中心在 ；为了方便探究凸透镜成像的各种可能，根据题中条件，应选用焦距为 厘米的凸透镜．保持蜡烛与凸透镜在图中位置不变，为了找到烛焰清晰的像，光屏应在光具座的 厘米刻度范围内移动．找到清晰的像后，继续保持蜡烛与凸透镜在图中位置不变，用焦距为10厘米的凸透镜替换原凸透镜后，应将光屏向 移动（选填“左”或“右”），才能在屏上得到 的像（选填“放大”或“缩小”）．
19．小明用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．
在图甲中，闭合开关后，通电螺线管的右端为____极．（选填“N”或“S”）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，这样操作是为了探究通电螺线管外部磁场方向和_____有关．图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针___（选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做__运动时，导体中会产生感应电流．小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议．
装置改进：___________________操作改进：_____________
20．按要求完成填空：
如图甲所示，用天平测得一正方体物块的质量为_______________g，若用刻度尺测得该物块的边长为2. 00cm，则它的密度为_______________g/cm3. 如图乙所示，在长木板上速拉动木块时弹簧测力计示数如图，则木块受到的摩擦力为_____________N；图示实验探究的是_______________对滑动摩擦力大小的影响. 如图丙所示，该冲程是_______________冲程；该冲程中能量转化方式为_______________.如图丁所示，两个气球分别与毛皮摩擦后相互靠近，图示现象表明了_______________.
21．图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如下表
（1）实验时通过观察_____来判断电路中是否产生感应电流。
（2）由实验可知，闭合电路中的部分导体在磁场中做_____运动时，电路中产生感应电流。
（3）比较第4次和第_____次实验可知，导体棒运动方向相同时，感应电流的方向与磁场的方向有关。
（4）比较第7次和第8次实验可知_____。
22．我们在学习和生活中，常常看到下面类似情形：
（1）图甲中温度计的示数是_____℃；
（2）图乙中电流表指针所指的示数为_____A；
（3）图丙中物体的长为_____cm．
五、计算题（本大题共2小题，共13分）
23．如图所示是某工地上一台塔式起重机吊臂上的滑轮组，它在60s内将重为9.0×103N的重物匀速吊起10m，作用在绳端的拉力为4.0×103N，请计算：
滑轮组做的有用功和额外功；绳端拉力的功率；滑轮组的机械效率．
24．一辆汽车，总重为1.2×104N，四个轮胎与地面接触的总面积为0.12m2，该车在平直公路上匀速行驶1h，消耗汽油10L，汽油完全燃烧放出的热量有30％转化为机械能．(汽油的热值为4.6 ×107J／kg，密度为0.7 ×103kg／m3，g=10N／kg)求：该车静止在水平路面上时，对路面的压强是多少?10L汽油完全燃烧放出的热量是多少?这段时间内该汽车发动机的功率是多少千瓦?(功率的计算结果保留小数点后一位)
六、综合能力题（本大题共3小题，共18分）
25．人们对自我保健越来越关注．图甲为某品牌足浴盆及相关参数．其内部电路可分为工作电路和控制电路两部分（如图乙所示）．闭合总开关S，当足浴盆有水注人到一定量时压控开关S1，S2就会自动闭合，此时R1、R2会同时工作，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式．
图乙的工作电路中，处于保温状态时，工作的电阻是_____．压控开关S1的作用是防止_____，达到保护电路的目的．控制电路中电磁铁线圈的电阻为100欧，为电磁铁供电的电池电压为6伏，Rx为热敏电阻，阻值随温度变化关系可由图丙中的某条曲线表示．当线圈中的电流大于或等于20毫安时，控制电路中继电器的衔铁被吸合，则Rx阻值随温度变化的曲线为图丙中的_____．求R2的阻值___________在一次使用过程中，加热时间为5分钟，保温时间为20分钟，则整个过程中消耗了多少电能？____--
26．2015年10月，我国研发的平流层飞艇“圆梦”号（如图甲）首飞成功。飞艇依靠浮力可升到20km高的平流层，其推进系统有太阳能电池提供能量。推进器产生的推力与气流对飞艇的水平作用力平衡，可使飞艇长时间悬停。
飞艇气囊内的气体密度比艇外的空气密度_______。若飞艇的气囊体积为3×104m3，则飞艇在平流层受到的浮力约为_________N。（平流层空气密度取0.06kg/m3，g取10N/kg）飞艇所受的空气阻力与风速的关系如图乙，推进器的功效（功效是指推进器的推力与功率的比值）为0.01N/W，当平流层风速为40m/s时，飞艇推进器的功率为_______W。
27．阅读下列材料，按要求回答问题。
小轮车
小轮车是指车轮半径为20英寸的自行车。车身一般采用合金材料制成，可以承受从几米高的地方快速落下的冲力。车把可以转动360度，前后轮都装有供脚踩的“火箭筒”等。BMX（小轮车）运动是近年来兴起的一项极富挑战性的新型体育运动。
小轮车比赛属于平地花式赛，它最基本的动作有后轮点地跳、前轮点地跳、擦轮、定车、飘、过桥等。赛场上，运动员首先用力蹬车加速上升，越过最高坡道，而后又疾驰而下，跨过不同坡道，不断上升、下降，最终冲向终点。比赛过程中，优秀运动员一次可跨越几个坡道。运动员用力蹬车可加速上升，表明力可以改变物体的_____，到达坡道最高点时自行车仍要继续向前运动，这是因为自行车具有_____；运动员骑车离地飞跃到最高空时，受力_____（选填“平衡”或“不平衡”），下落过程中，重力对车_____（选填“有”或“没有”）做功，此时重力势能转化为_____能。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由图像可知，甲车运动3s时，运动的距离为1.2m，即v甲===0.4m/s，此时两车相距0.6m，则乙车运动的距离可能为1.2m-0.6m=0.6m，或1.2m+0.6m=1.8m，故乙车速度为v乙==0.2m/s，或v乙==0.6m/s；故运动6s时，乙车距离出发地的距离是s=0.2m/s×6s=1.2m，或s=0.6m/s×6s=3.6m。故ABC错误，D正确。
2、B
【解析】
A．天平是一个等臂杠杆，它的原理就是杠杆的平衡条件，故A说法正确，不符合题意；
B．弹簧测力计的工作原理是：在弹性限度内，弹簧的伸长量与受到的拉力成正比，没有前提条件“在弹性限度内”，故B说法错误，符合题意；
C．密度计的原理是物体的漂浮条件，密度计漂浮在被测液体中，所受的浮力等于其自身重力，故C说法正确，不符合题意；
D．电压表接入电路，其内部线圈通电，在磁场中受力转动，并带动指针转动，所以说电压表的原理是通电导体在磁场中受力运动，故D说法正确，不符合题意。
3、D
【解析】
∵两灯泡并联在电路中，又与滑动变阻器串联；
∴根据并联电路的总电阻小于各分电阻，灯泡L2的灯丝被烧断后该部分电阻相当于变大；
∴灯泡L1和滑动变阻器串联于电路中，电路总电阻变大．
又∵电源电压不变；
∴根据欧姆定律I=可得：通过干路的电流变小，即A的示数变小，故A错误．
根据串联分压，当L2烧断后，该部分电阻变大，分得的电压变大；则滑动变阻器分得的电压将会变小，故B错误．
由于灯L1的电阻不变，而其两端分得的电压变大，因此通过灯L1的电流增大，电流表A1的示数变大，故D正确；
由P=I2R知：当电阻不变时，通过灯L1的电流变大，其实际功率会变大，即灯L1变亮，故C错误．
故选D．
4、D
【解析】
A. 春天，清晨河面淡淡的白雾，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象．不符合题意；
B. 夏天，玻璃上的水很快变干，由液态变成了气态，属于汽化现象．不符合题意；
C. 秋天，瓦片上出现一层层霜，由气态直接变成了固态，属于凝华现象．不符合题意；
D. 冬天，室外冰冻的衣服变干，由固态直接变成了气态，属于升华现象．符合题意．
5、A
【解析】
A. 因为金属是晶体，晶体在熔化过程和凝固过程中温度保持不变．故A正确；B. 物体吸收热量后，温度不一定升高，比如晶体在熔化过程中虽然吸热，但是温度保持不变，吸收的热量用来完成熔化．故B不正确；C. 液体的沸点与液体上方的气压有关，气压越高，沸点越高，所以水的沸点只有在标准大气压下才是100℃．故C不正确；D. 冰在熔化过程，或者达到熔点的时候，温度就是0℃．故D不正确．故选A
要解答本题需掌握晶体熔化过程的特点以及液体的沸点与液体上方的气压有关，气压越高沸点越高．
6、C
【解析】
一辆汽车在平直的公路上行驶了120km的路程，前半段路程60km的平均速度为60km/h，后半段路程60km的平均速度为40km/h．由得汽车行驶这120km用的时间分两段分别为
，
，
总时间为2.5h，平均速度为
，
选项C符合题意．
7、B
【解析】
按下任何一个下车按钮时电铃都会发声，说明两个开关并联共同控制电铃．
A．图中上面开关闭合后，会造成电源短路，故A不符合题意．
B．图中两个开关并联后共同控制电铃，即任何一个开关闭合后，电铃都会响起，故B符合题意．
C．图中两个开关若同时闭合，会造成电源短路，故C不符合题意．
D．两个开关串联，即两个开关必须同时闭合电铃才能发声，故D不符合题意．
答案为B．
二、填空题（本大题7小题，共21分）
8、1.5 4.5
【解析】
（1）由电路图可知：电压表所测电压是灯泡L1两端的电压，指针的位置在表盘中央，示数可能是7.5V，也可能是1.5V；而题目中的电源电压为6V，故L1的电压不会大于6V，故电压表示数应为1.5V，即U1=1.5V；
（2）根据串联电路的电压规律：U=U1+U2；电源电压U=6V；则灯泡L2两端的电压为：U2=U-U1=6V-1.5V=4.5V；
9、小于 变大 3
【解析】
物体受到的浮力：F浮=G−F′=G−2N，所以此时物体所受浮力小于其自身重力；若增加物体浸没在水中的深度，根据P=物体所受液体压强变大；如图乙所示，可计算出物体受到的浮力为G-=G-2.2N，即物体在酒精中比浸没在水中时，浮力减小了0.2N，-=0.2N，1.0×103kg/m3×10N/kg-0.8×103kg/m3×10N/kg=0.2N，=1.0，在水中时的浮力为1.0×103kg/m3×10N/kg=1.0×103kg/m3×10N/kg=1N，体受到的重力为G物=1N+2=3N。
10、5 0.75 62.5%
【解析】
拉力做的有用功：W有=Gh=5N×1m=5J，
拉力F对物体做的总功：W总=Fs=2N×4m=8J，
额外功：W额= W总- W有=8J-5J=3J，
摩擦力：f==0.75N，
斜面的机械效率：η==62.5%。
11、负 正 导体
【解析】
解决此题要知道两种不同的物质在相互摩擦时，会发生电子的转移，从而使物体带上静电，得到电子的物体带负电，失去电子的物体带正电。
【详解】
在空中飞行的飞机，因与空气发生了摩擦，其中空气中氧分子得到电子带负电，飞机失去电子带正电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用导体材料做成，从而避免造成危害。
故答案为：负；正；导体。
解决此类问题要结合摩擦起电现象的实质进行分析，难度不大。
12、直线传播 月球
【解析】
由于光在同一种均匀介质中是沿直线传播的，当月亮运行到太阳和地球之间时，太阳射向地球的光线被月球部分遮挡，就会形成日食。
13、 0.2 液化 凝华
【解析】行驶完全程需要的时间为t＝＝0.2h； 雾是液体，是由空气中的水蒸气遇冷形成的，气态变为液态的现象叫液化；霜是固体，是由空气中的水蒸气遇冷直接形成的，气态变为固态的现象叫凝华。
点睛：（1）已知设计速度和路程，可以得到通过全程需要的时间；（2）物体由气态变为固态的现象叫凝华；物体由气态变为液态的现象叫液化。
14、做功 压缩 25 1.38×106 水的比热容大 1.68×106
【解析】
（1）在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力迅速向下压活塞，看到的现象是硝化棉燃烧起来；说明对筒内气体做功，使空气的内能增大，温度升高；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程相似；
（2）已知飞轮转速为3000r/min=50r/s，一个工作循环活塞往复2次，曲轴转动2周，对外做功1次，故该汽油机1s内对外做功25次；汽油燃烧放出的热量：Q=mq=0.1kg×4.6×107J/kg=4.6×106J，汽油机对外做的功为：W=4.6×106J×30%=1.38×106J；
（3）由于水的比热容大，质量相同的水和其它物质相比，升高相同的温度，水吸热多，冷却效果好，所以，汽油机工作时，通常都用水进行冷却；水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×5kg×（100℃-20℃）=1.68×106J。
三、作图题（共7分）
15、
【解析】
画出大小表示10N的标度，然后过物体重心作竖直向下、大小为20N的重力，如图所示：
16、
【解析】
根据光的反射定律作图，首先过入射点画出垂直于镜面的法线，然后根据反射角等于入射角画出 反射光线；
入射光线与镜面的夹角为30°，所以入射角为60°，则反射角等于入射角也为30°，如图：
17、如图所示
【解析】
试题分析：由于人要站在地面上，所以从小明的手开始，先绕过定滑轮，然后再依次绕过动滑轮和定滑轮的框架钩，如上图所示．
考点：滑轮组的绕线
四、实验题（本大题共5小题，共20分）
18、同一高度；15；65-80；左；缩小
【解析】
（1）在探究凸透镜成像的实验中为了使像成在光屏中央．烛焰、凸透镜、光屏三者中心要在同一直线上且同一高度处，
（2）因为实验室的光具座的长度约为1m，为了方便观察物距大于2倍焦距（像距大于1倍小于2倍焦距），大于1倍焦距小于2倍焦距（像距大于2倍焦距），小于焦距时的各种成像的规律，光具座的长度至少是凸透镜焦距的4倍以上，故应选择焦距为15cm的凸透镜，若选择的凸透镜焦距太小，则不容易研究物距大于一倍焦距小于2倍焦距时的成像情况或研究物体成虚像的情况．
（3）由图可知，物距为50cm-15cm=35cm，焦距为15cm，所以物距大于二倍焦距，由凸透镜成像规律可知，像距在一倍焦距和二倍焦距之间，即65至80cm刻度范围内．
（4）当物距一定时，焦距越小，像距越小，像的大小也越小．把凸透镜焦距从15cm换成10cm，焦距变小，所以在物距不变的情况下，像距要变小，光屏向左移动才能接收到像．像距要变小，像的大小也变小．
19、N； 电流方向； 会； 切割磁感线； 换强磁铁（或绕制线圈）； 快速移动导体（或磁铁）。
【解析】
（1）在图甲中，闭合开关后，根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极；
（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，即电流方向影响磁场的方向，所以这样操作是为了探究通电螺线管外部磁场方向和电流方向有关；
（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，导体能切割磁感线，所以灵敏电流计的指针会偏转．这说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流；
（4）小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，从实验装置上的改进为：换用磁性更强的磁体或用多匝线圈代替导体进行实验，这样产生的感应电流大，现象明显；
从操作上的改进建议为：加快导体（或磁体）切割磁感线运动的速度，因为速度越快，产生的感应电流也越大，现象明显。
20、61.6 7.7 1.8 压力大小 压缩 机械能（或动能）转化为内能 同种电荷相互排斥
【解析】
（1）图中标尺的分度值为0.2g，物块的质量m=50g+10g+1.6g=61.6g，该物块的体积V=a3=（2cm）3=8cm3；它的密度ρ==7.7g/cm3；
（2）图乙中弹簧测力计的示数为1.8N，由二力平衡可知，当木块被匀速拉动时，这时滑动摩擦力的大小等于弹簧测力计拉力的大小1.8N；实验中接触面的粗糙程度相同，压力不同，探究压力对滑动摩擦力大小的影响；
（3）由图可知，此时汽油机的两个气门都关闭，活塞由下向上运动，压缩内部的混合物，使其内能增大、温度升高，故该冲程是压缩冲程，即是把机械能转化为内能的过程；
（4）两个气球分别与毛皮摩擦后相互靠近，由图可知，两只气球相互远离，说明两只气球带上了同种电荷而相互排斥。
21、灵敏电流计指针是否偏转 切割磁感线 8 感应电流的方向和导体运动的方向有关
【解析】
（1）通过观察灵敏电流计的指针是否偏转来判断电路中是否有电流。
（2）由表格中数据知，当开关断开时，不会有电流产生；若导体向上运动或向下运动时，不切割磁感线，此时电路中也没有电流，可得产生感应电流的条件是：闭合电路的部分导体，在磁场中做切割磁感线运动。
（3）由表格中数据知，4和8的导体运动方向相同，磁场方向不同，电流表指针的偏转方向也不同，说明感应电流的方向与磁场的方向有关。
（4）比较第7次和第8次实验可知，磁场方向相同，导体的运动方向不同，电流表指针的偏转方向不同，说明感应电流的方向与导体运动的方向有关。
22、48 2.5 2.26
【解析】
（1）温度计一个大格表示10℃，里面有10个小格，因此它的分度值为1℃．因此它的读数为48℃；
（2）电流表用的是0～3A量程，一大格表示1A，里面有10个小格，其分度值为0.1A，因此其读数＝2A+0.5A＝2.5A；
（3）图示刻度尺1cm又分为10个小刻度，故最小刻度值为1mm；末端刻度值为5.26cm，物体长度为5.26cm﹣3.00cm＝2.26cm．
五、计算题（本大题共2小题，共13分）
23、（1）9.0×104 J ；3×104J；（2）2000W； （3）75%
【解析】
（1）根据题意知道，克服重力做的是有用功：W有用=Gh=9.0×103 N×10m=9.0×104 J；
由图知道，承担物重的绳子有3股，所以，拉力移动距离是：s=3h=3×10m=30m，拉力做的总功是：W总 =Fs=4.0×103 N×30m=1.2×105 J；由W总=W有用+W额知道，滑轮组做的额外功是：W额=W总-W有用= 1.2×105 J-9.0×104 J=3×104J；
（2）由 知道，拉力的功率是：=2000W；
（3）由 知道，滑轮组的机械效率是：=75%
24、（1）（2）3.22×108J（3）
【解析】
(1)该车静止在水平路面上，
F＝G＝1.2×104N
(2)由题知：
V＝10L＝0.01m3
根据密度公式得：
m＝ρV＝0.7×103kg／m3×0.0lm3＝7kg
根据燃烧热公式得：
Q放＝mq＝7kg×4.6×107J／kg＝3.22×108J
(3)根据热机效率公式得：
W＝Q放×30％＝3.22×108J×30％＝9.66×107J
根据功率定意式得：
六、综合能力题（本大题共3小题，共18分）
25、R1 足浴盆中没有水也会闭合电路让电路处于工作状态 D 24.2Ω 7.5×105J
【解析】
（1）分析电路图即可得出工作电阻，压控开关可起到保护电路的作用；（2）由题意知热敏电阻随温度升高而降低，由串联电路电阻特点求出某温度下的电阻，读图即可确定变化曲线（3）利用P计算阻值；（4）根据W=Pt计算在一定时间内消耗的电能．
【详解】
（1）由题知，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙知，此时工作电路中只有R1接入电路中，即工作的电阻是；当足浴盆注入一定量水时压控开关S1才自动闭合，这样可以防止足浴盆中没有水也会闭合电路，而让电路处于工作状态，即起到了保护作用；
（2）控制电路中线圈与热敏电阻R1串联，由题知，当足浴盆中水温加热至40℃时，线圈中的电流大于或等于20毫安，电磁铁才会将衔铁吸合，说明温度升高，由欧姆定律知热敏电阻R1的阻值减小，故A、B曲线不符合题意；由串联电路特点和欧姆定律可得，当线圈中的电流等于20mA＝0.02A时，控制电路的总电阻：R总＝R1+R线圈＝，即：R1+100Ω＝，解得：R1＝200Ω，当水温达到40℃，由图丙中曲线C对应电阻为300Ω、曲线D对应电阻为200Ω，故R1阻值随温度变化的曲线为图丙中D；
（3）在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，根据甲中参数知：P加热＝2100W，P保温＝100W，所以，R2的功率：P2＝P加热﹣P保温═2100W﹣100W＝2000W，R2的阻值：R2＝＝24.2Ω；
（4）加热时间为5分钟，保温时间为20分钟消耗的总电能：W＝W加热+W保温＝P加热t加热+P保温t保温＝2100W×300s+100W×1200s＝7.5×105J．
26、小 1.8×104 1.44×105
【解析】
（1）飞艇是利用它们在空气中的浮力来工作的，由阿基米德原理F浮=ρ液gV排与G艇=ρ艇gV艇知道，在V排=V艇的条件下，要使F浮＞G艇，只有当飞艇内的气体密度小于空气的密度时，才可以升空；飞艇在平流层受到的浮力是：F浮=ρ空气gV排=0.06kg/m3 ×10N/kg×3×104 m3 =1.8×104 N；
（2）由图乙知道，当风速为400m2 /s2 时，飞艇受到的阻力是f=360N，当平流层风速为40m/s时，飞艇受到的阻力是f′=(40m/s)2/400m2/s2×360N=1440N；飞艇悬停在空中，因此飞艇受到的水平推力和阻力是一对平衡力，故水平推力是：F=f′=1440N，此时飞艇推进器的功率是：P=F/0.01N/W=1440N/0.01N/W=1.44×105 W。
27、运动状态 惯性 不平衡 有 动
【解析】
（1）运动员用力蹬车，车加速上升，小车的运动状态发生改变，说明力可以改变物体的运动状态；到达坡道最高点时自行车由于惯性会继续前进，从而能够越过最高坡道；
（2）运动员骑车离地飞跃到最高空时，运动状态不断发生改变，说明受力不平衡；下落过程中，在重力方向上移动了距离，重力对车做了功，小车的高度减小，重力势能减小，速度增大，动能增大，即重力势能转化为动能。
实验序号
磁场方向
导体棒ab运动方向
灵敏电流计指针偏转情况
1
向下
向上
不偏转
2
向下
不偏转
3
向左
向右偏
4
向右
向左偏
5
向上
向上
不偏转
6
向下
不偏转
7
向左
向左偏
8
向右
向右偏
